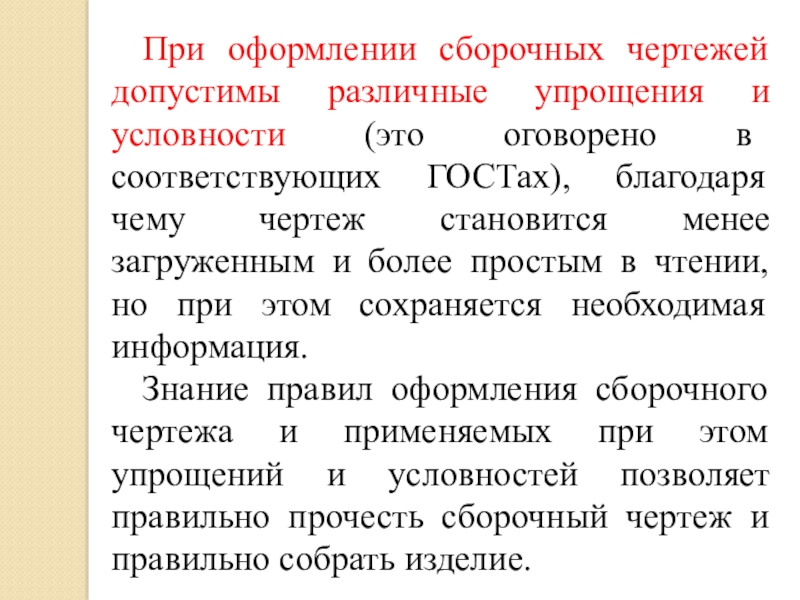

в соответствующих ГОСТах), благодаря чему чертеж становится менее загруженным и более простым в чтении, но при этом сохраняется необходимая информация.
Знание правил оформления сборочного чертежа и применяемых при этом упрощений и условностей позволяет правильно прочесть сборочный чертеж и правильно собрать изделие.

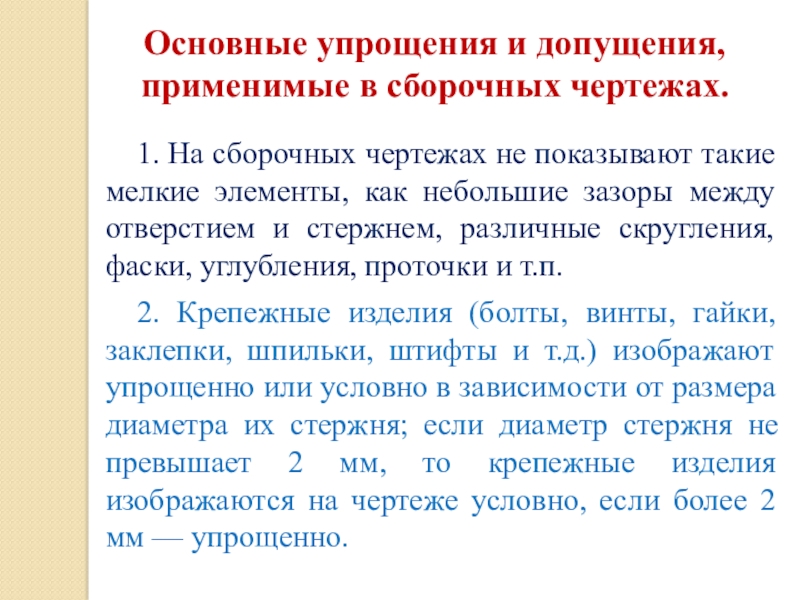

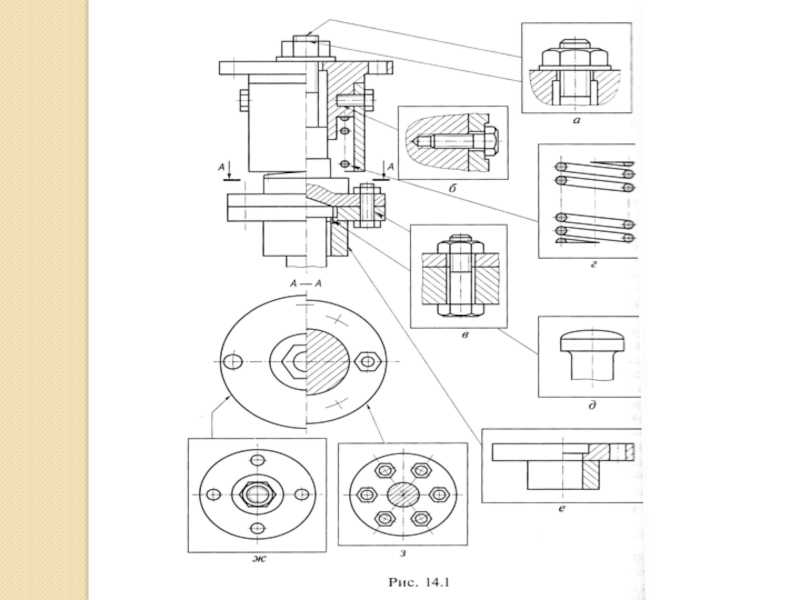

не показывают такие мелкие элементы, как небольшие зазоры между отверстием и стержнем, различные скругления, фаски, углубления, проточки и т.п.

2. Крепежные изделия (болты, винты, гайки, заклепки, шпильки, штифты и т.д.) изображают упрощенно или условно в зависимости от размера диаметра их стержня; если диаметр стержня не превышает 2 мм, то крепежные изделия изображаются на чертеже условно, если более 2 мм — упрощенно.

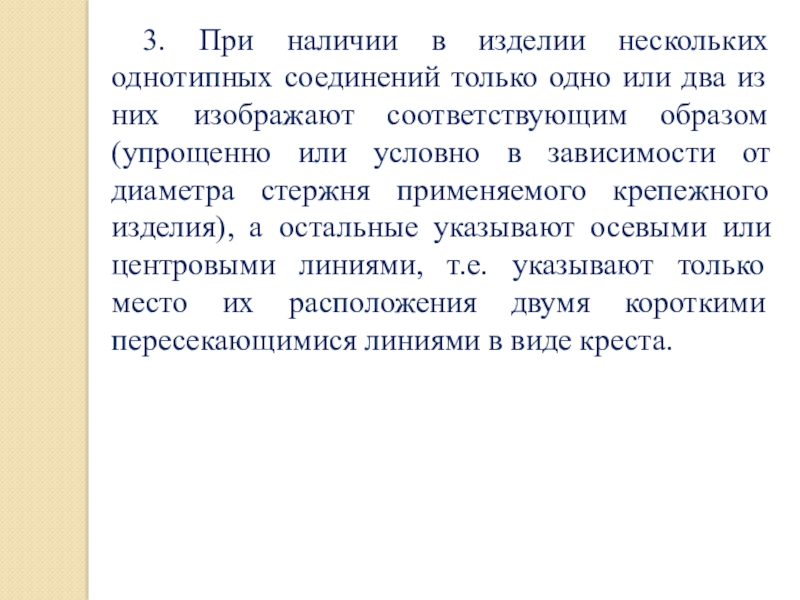

два из них изображают соответствующим образом (упрощенно или условно в зависимости от диаметра стержня применяемого крепежного изделия), а остальные указывают осевыми или центровыми линиями, т.е. указывают только место их расположения двумя короткими пересекающимися линиями в виде креста.

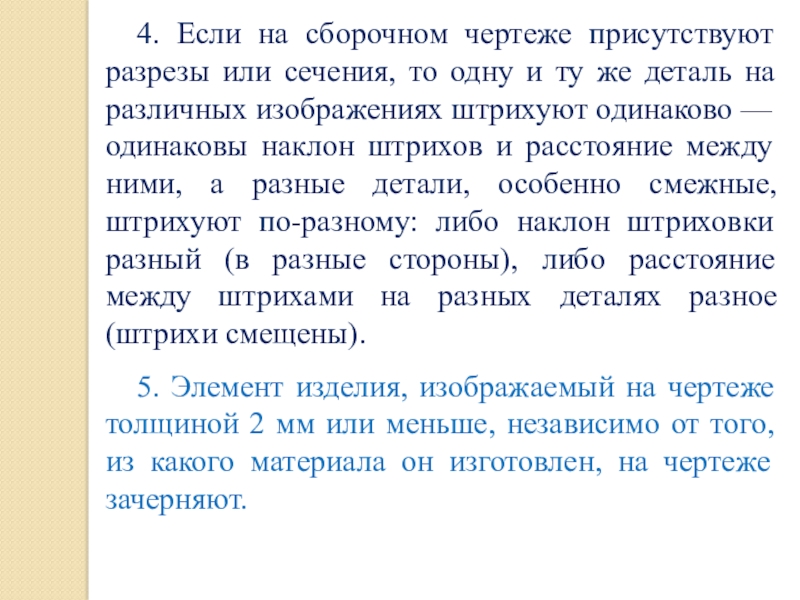

и ту же деталь на различных изображениях штрихуют одинаково — одинаковы наклон штрихов и расстояние между ними, а разные детали, особенно смежные, штрихуют по-разному: либо наклон штриховки разный (в разные стороны), либо расстояние между штрихами на разных деталях разное (штрихи смещены).

5. Элемент изделия, изображаемый на чертеже толщиной 2 мм или меньше, независимо от того, из какого материала он изготовлен, на чертеже зачерняют.

и т.д.;
не пустотелые детали — рукояти, шатуны и т.п.;
тонкие детали, если секущая плоскость расположена параллельно оси данной детали или его длинной стороне, — маховики шкивов, спицы колес, ребра жесткости и т.п.;

6. Многие элементы изделия в разрезах и сечениях не штрихуют, а изображают не рассеченными, их контуры наносятся на чертеж как линии видимого контура. К таким элементам относятся:

покупными, типовыми или заимствованными (ранее разработанными и применяемыми в других изделиях).

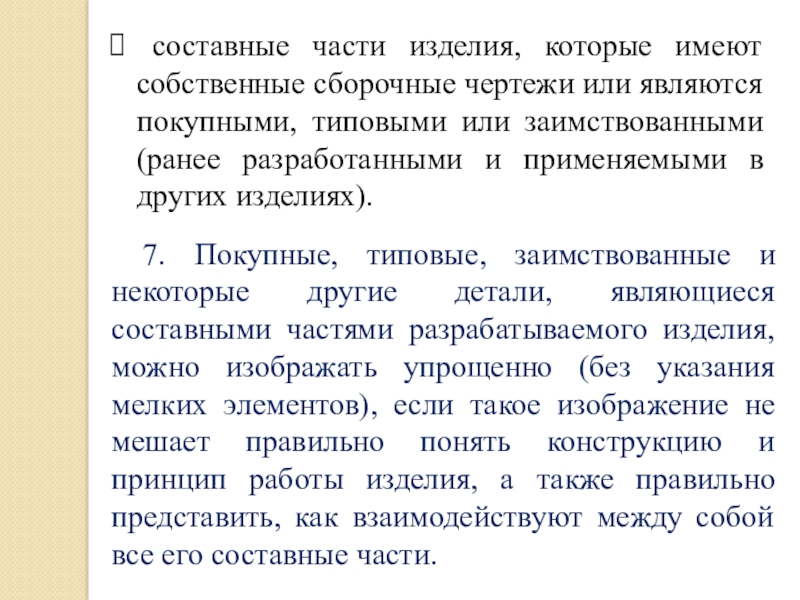

7. Покупные, типовые, заимствованные и некоторые другие детали, являющиеся составными частями разрабатываемого изделия, можно изображать упрощенно (без указания мелких элементов), если такое изображение не мешает правильно понять конструкцию и принцип работы изделия, а также правильно представить, как взаимодействуют между собой все его составные части.

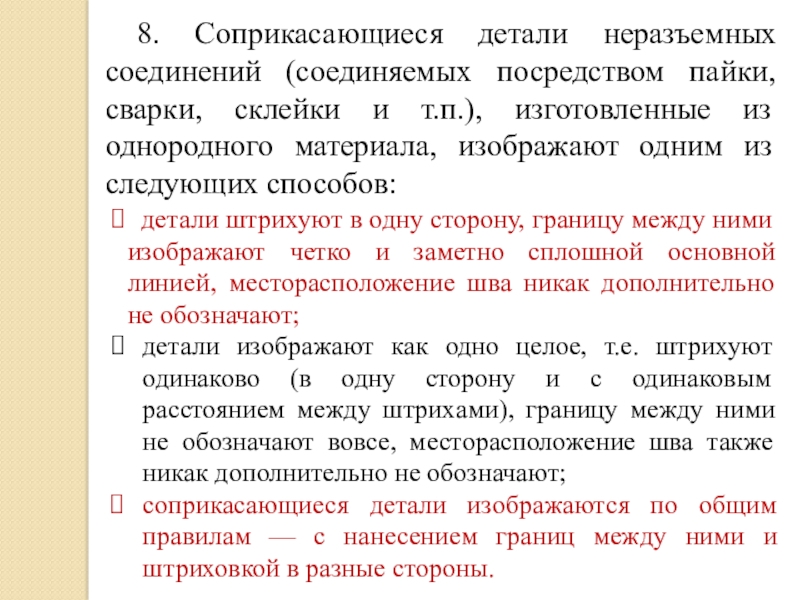

т.п.), изготовленные из однородного материала, изображают одним из следующих способов:

детали штрихуют в одну сторону, границу между ними изображают четко и заметно сплошной основной линией, месторасположение шва никак дополнительно не обозначают;
детали изображают как одно целое, т.е. штрихуют одинаково (в одну сторону и с одинаковым расстоянием между штрихами), границу между ними не обозначают вовсе, месторасположение шва также никак дополнительно не обозначают;
соприкасающиеся детали изображаются по общим правилам — с нанесением границ между ними и штриховкой в разные стороны.

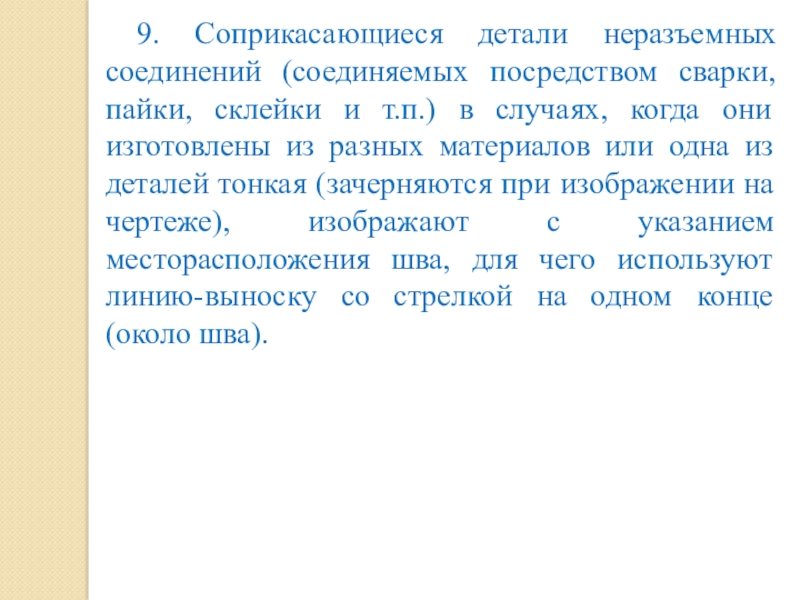

т.п.) в случаях, когда они изготовлены из разных материалов или одна из деталей тонкая (зачерняются при изображении на чертеже), изображают с указанием месторасположения шва, для чего используют линию-выноску со стрелкой на одном конце (около шва).

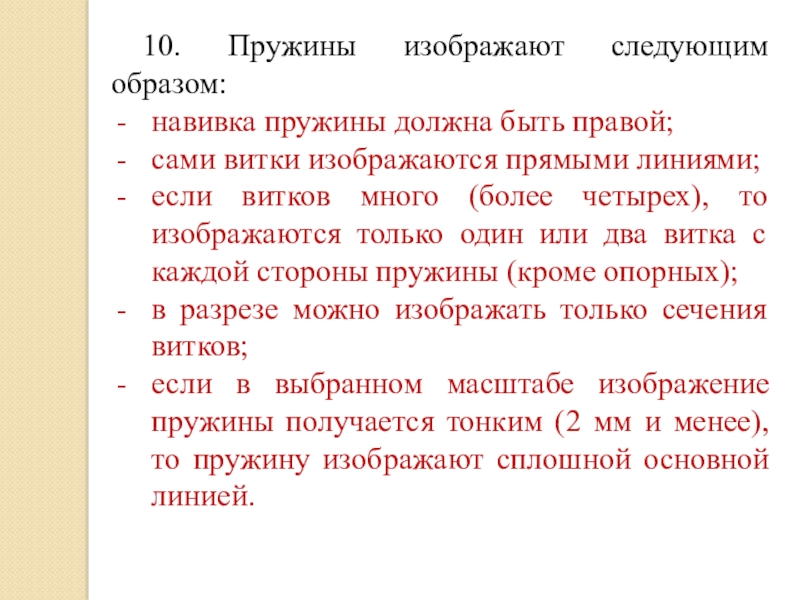

витки изображаются прямыми линиями;
если витков много (более четырех), то изображаются только один или два витка с каждой стороны пружины (кроме опорных);
в разрезе можно изображать только сечения витков;
если в выбранном масштабе изображение пружины получается тонким (2 мм и менее), то пружину изображают сплошной основной линией.

их составные части (крышки, кожухи, перегородки) можно не изображать, но при этом над изображением надо сделать надпись вида «крышка снята».

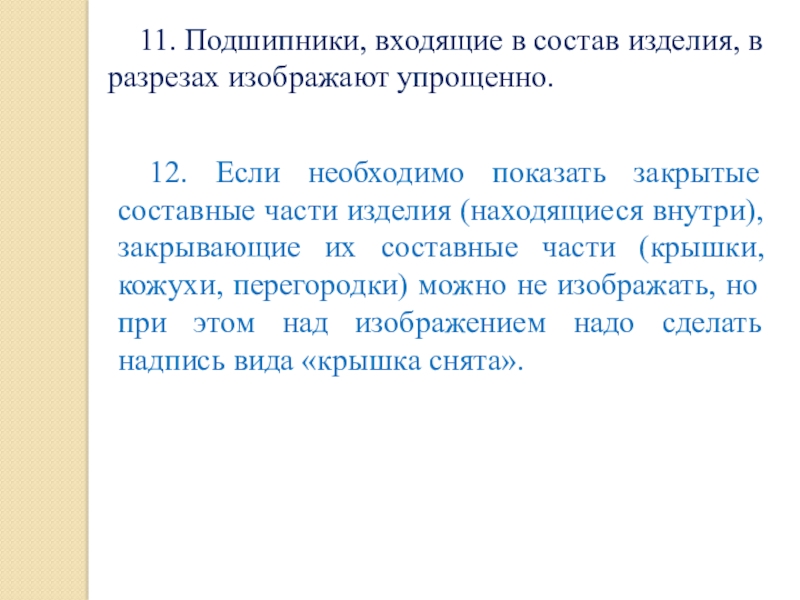

11. Подшипники, входящие в состав изделия, в разрезах изображают упрощенно.

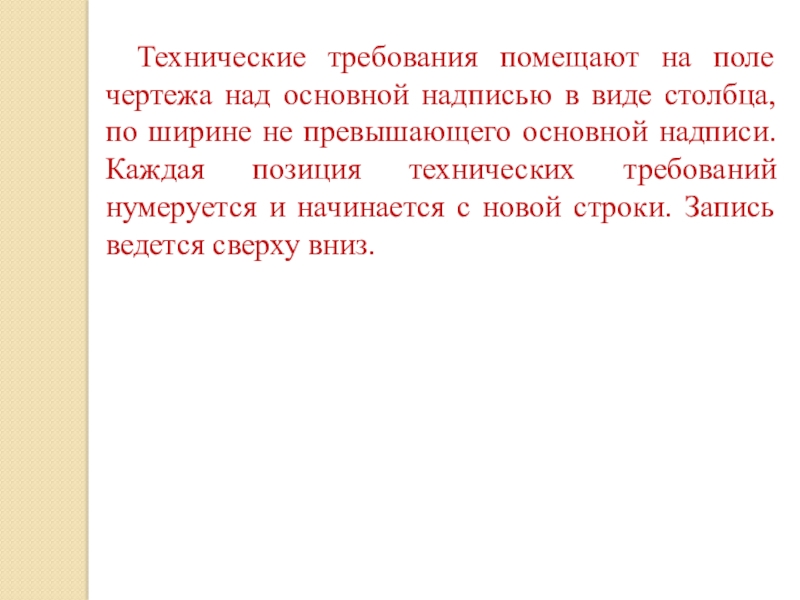

столбца, по ширине не превышающего основной надписи. Каждая позиция технических требований нумеруется и начинается с новой строки. Запись ведется сверху вниз.

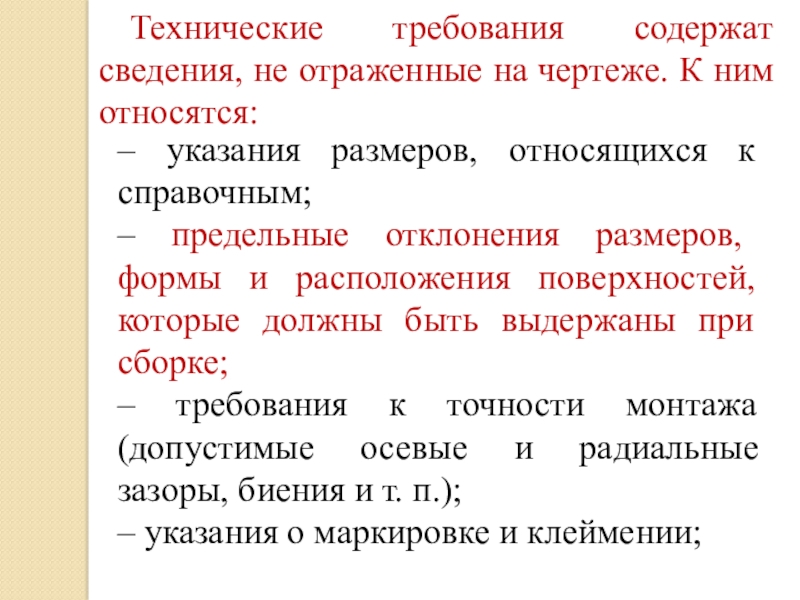

указания размеров, относящихся к справочным;
– предельные отклонения размеров, формы и расположения поверхностей, которые должны быть выдержаны при сборке;
– требования к точности монтажа (допустимые осевые и радиальные зазоры, биения и т. п.);
– указания о маркировке и клеймении;

соединений;
– способы стопорения резьбовых соединений;
– требования по обработке (покраске) поверхностей;

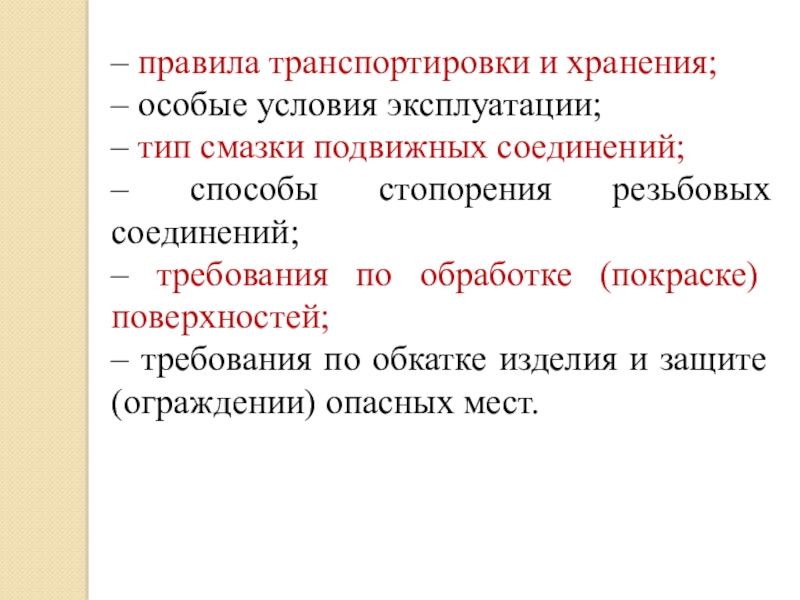

– требования по обкатке изделия и защите (ограждении) опасных мест.

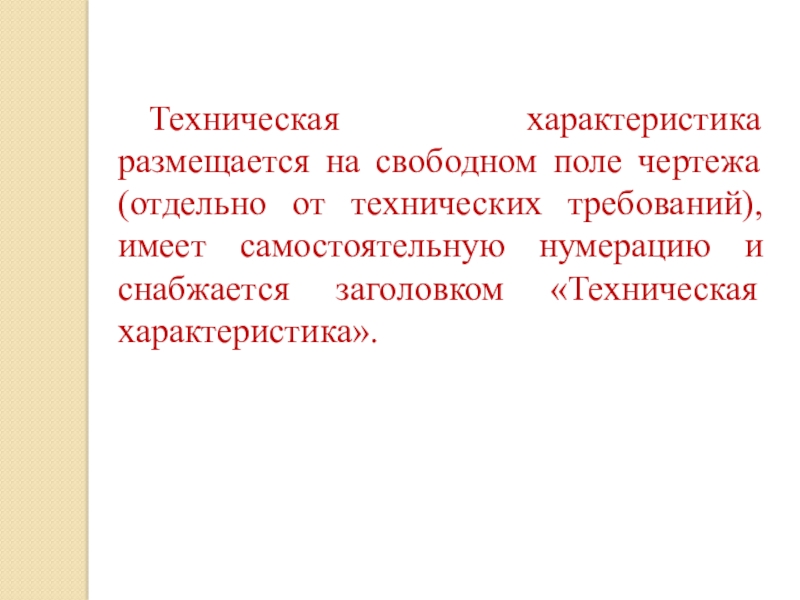

имеет самостоятельную нумерацию и снабжается заголовком «Техническая характеристика».
