Презентация, доклад по инженерной графике на тему Резьба Часть 1

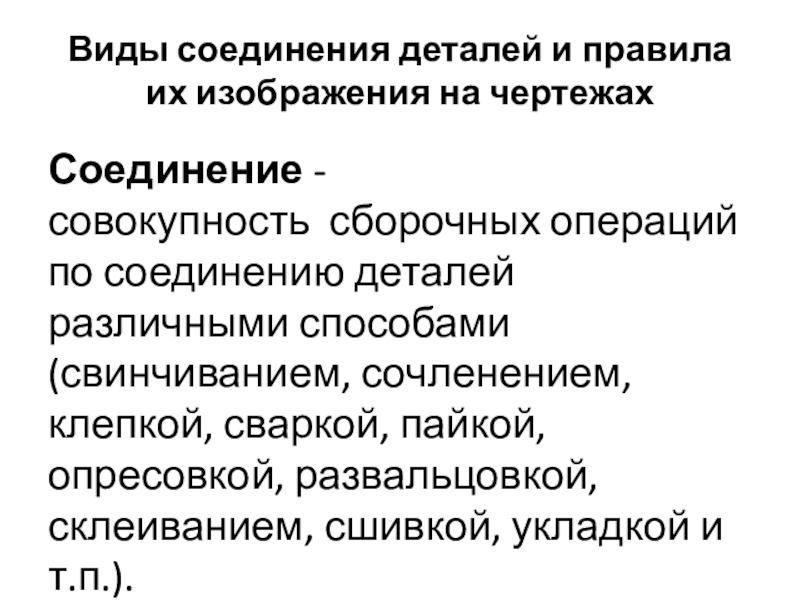

операций по соединению деталей различными способами (свинчиванием, сочленением, клепкой, сваркой, пайкой, опресовкой, развальцовкой, склеиванием, сшивкой, укладкой и т.п.).

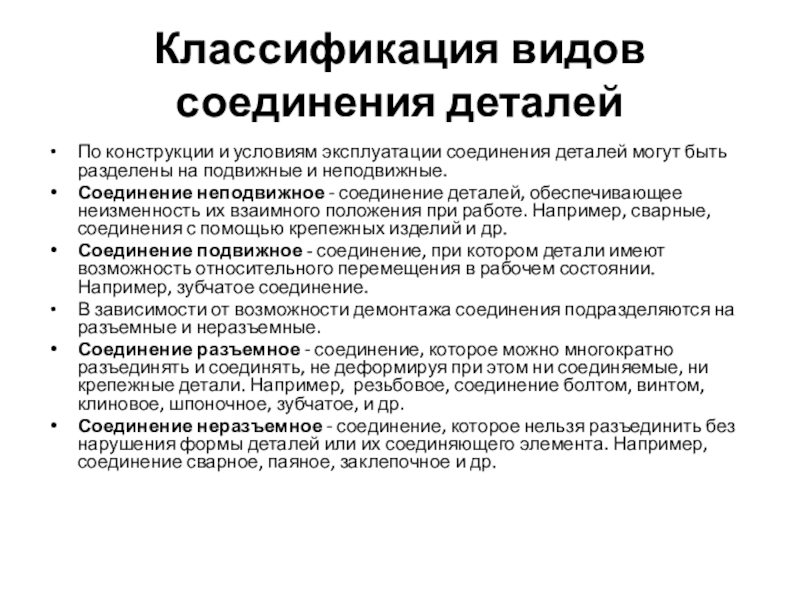

быть разделены на подвижные и неподвижные.
Соединение неподвижное - соединение деталей, обеспечивающее неизменность их взаимного положения при работе. Например, сварные, соединения с помощью крепежных изделий и др.
Соединение подвижное - соединение, при котором детали имеют возможность относительного перемещения в рабочем состоянии. Например, зубчатое соединение.
В зависимости от возможности демонтажа соединения подразделяются на разъемные и неразъемные.
Соединение разъемное - соединение, которое можно многократно разъединять и соединять, не деформируя при этом ни соединяемые, ни крепежные детали. Например,  резьбовое, соединение болтом, винтом, клиновое, шпоночное, зубчатое, и др.
Соединение неразъемное - соединение, которое нельзя разъединить без нарушения формы деталей или их соединяющего элемента. Например, соединение сварное, паяное, заклепочное и др.

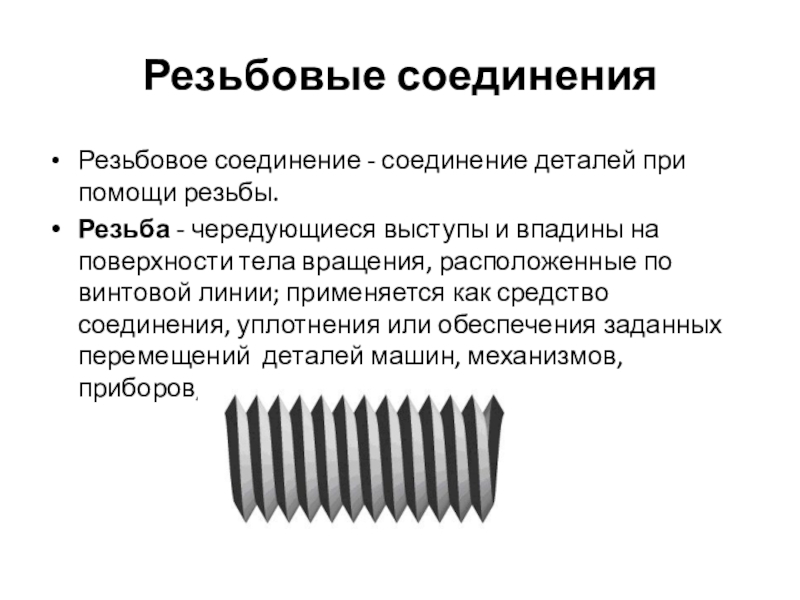

впадины на поверхности тела вращения, расположенные по винтовой линии; применяется как средство соединения, уплотнения или обеспечения заданных перемещений  деталей машин, механизмов, приборов, аппаратов, сооружений

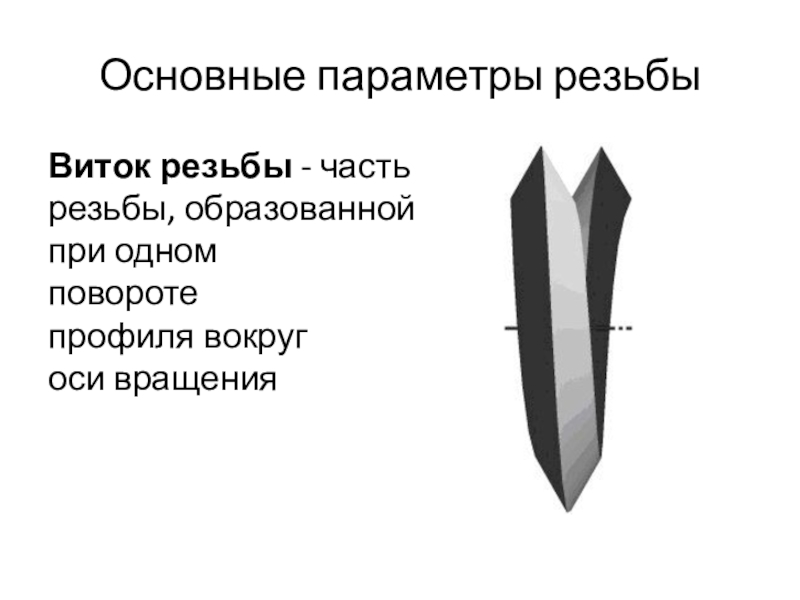

вокруг
оси вращения

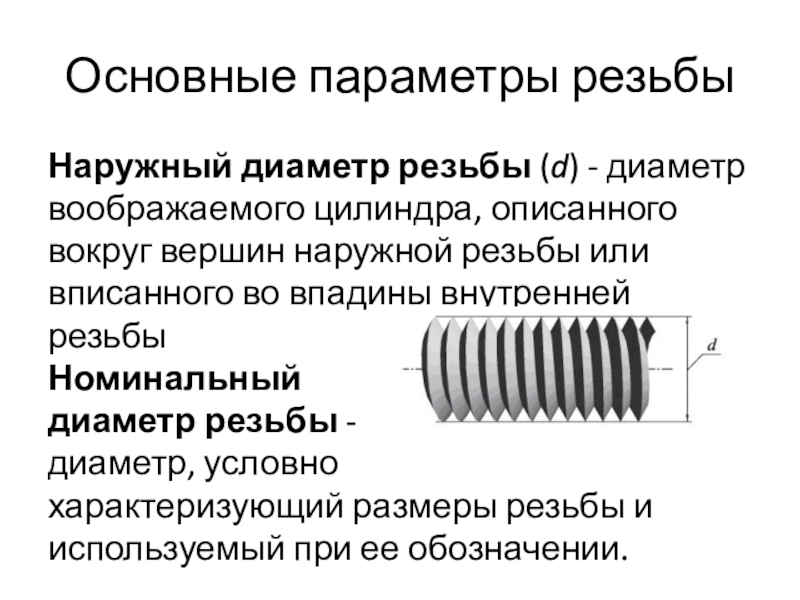

вершин наружной резьбы или вписанного во впадины внутренней резьбы
Номинальный
диаметр резьбы -
диаметр, условно
характеризующий размеры резьбы и используемый при ее обозначении.

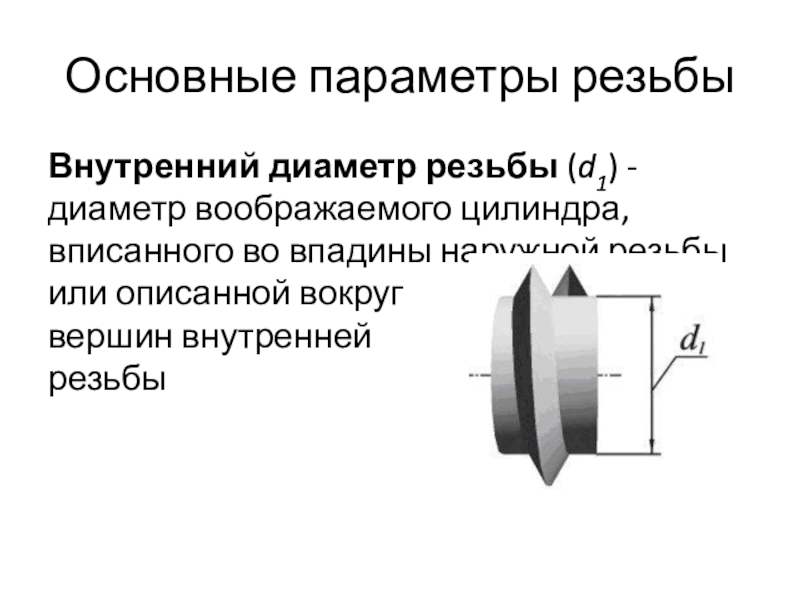

впадины наружной резьбы
или описанной вокруг
вершин внутренней
резьбы

ось резьбы.

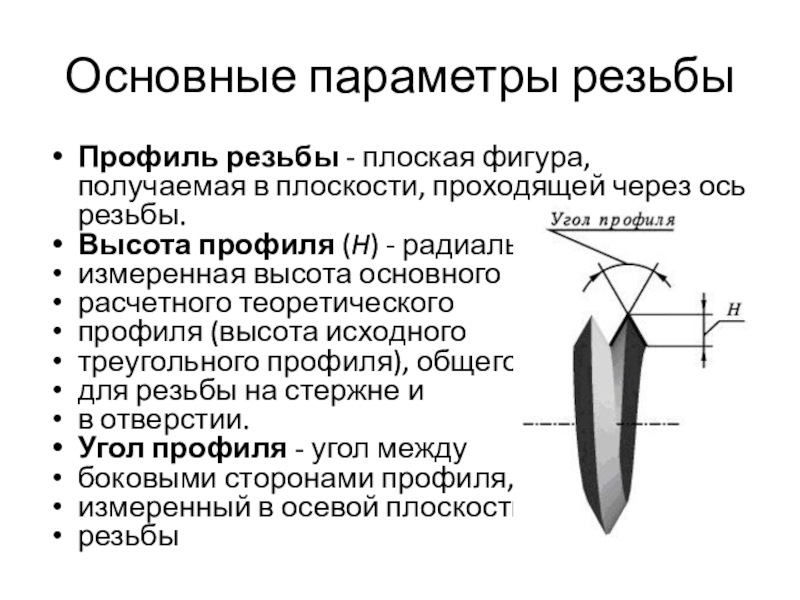

Высота профиля (H) - радиально
измеренная высота основного
расчетного теоретического
профиля (высота исходного
треугольного профиля), общего
для резьбы на стержне и
в отверстии.
Угол профиля - угол между
боковыми сторонами профиля,
измеренный в осевой плоскости
резьбы

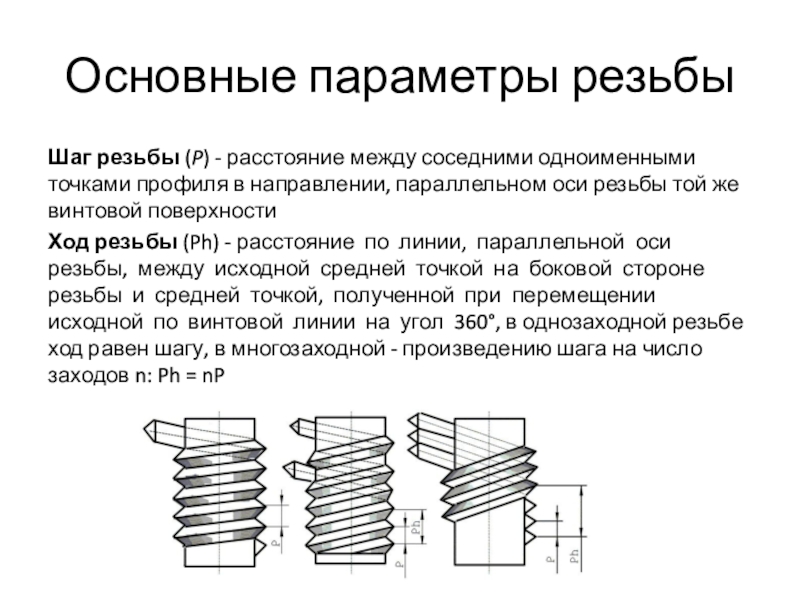

в направлении, параллельном оси резьбы той же винтовой поверхности
Ход резьбы (Ph) - расстояние  по  линии,  параллельной  оси  резьбы,  между  исходной  средней  точкой  на  боковой  стороне  резьбы  и  средней  точкой,  полученной  при  перемещении  исходной  по  винтовой  линии  на  угол  360°, в однозаходной резьбе ход равен шагу, в многозаходной - произведению шага на число заходов n: Ph = nP

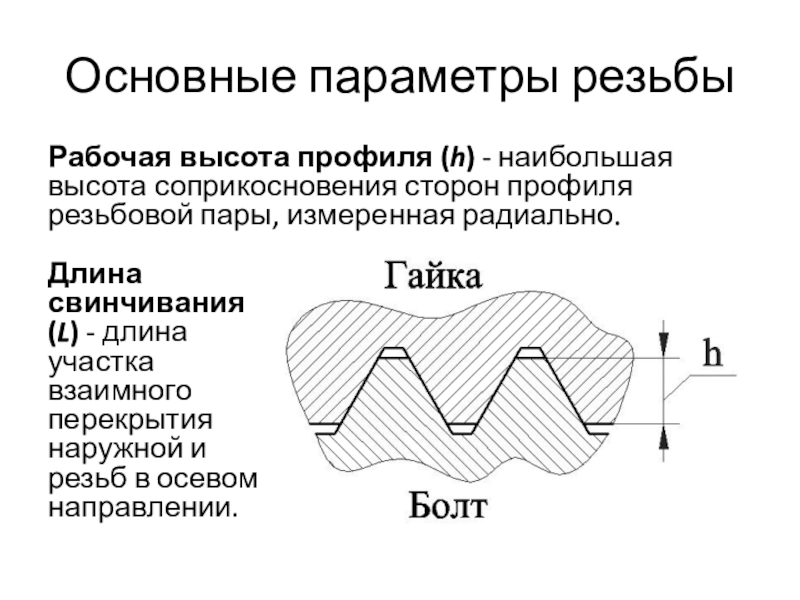

резьбовой пары, измеренная радиально.

Длина
свинчивания
(L) - длина
участка
взаимного
перекрытия
наружной и
резьб в осевом
направлении.

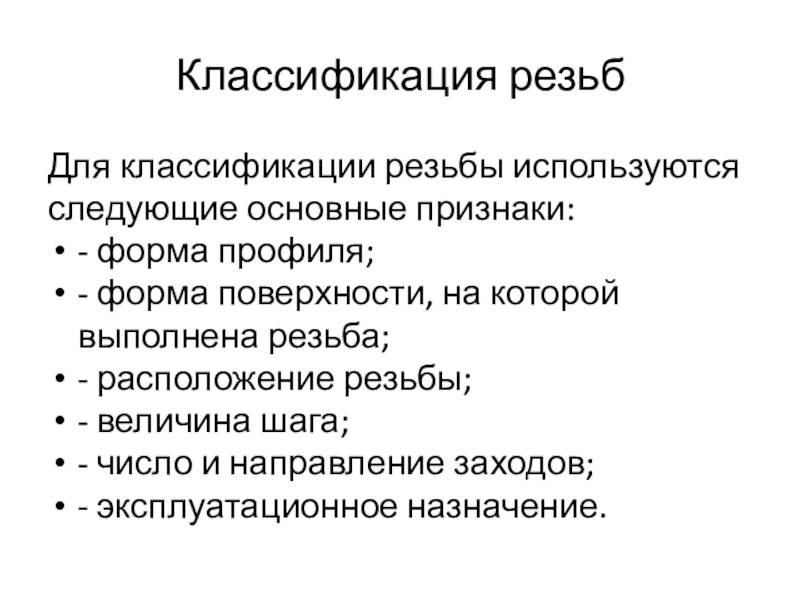

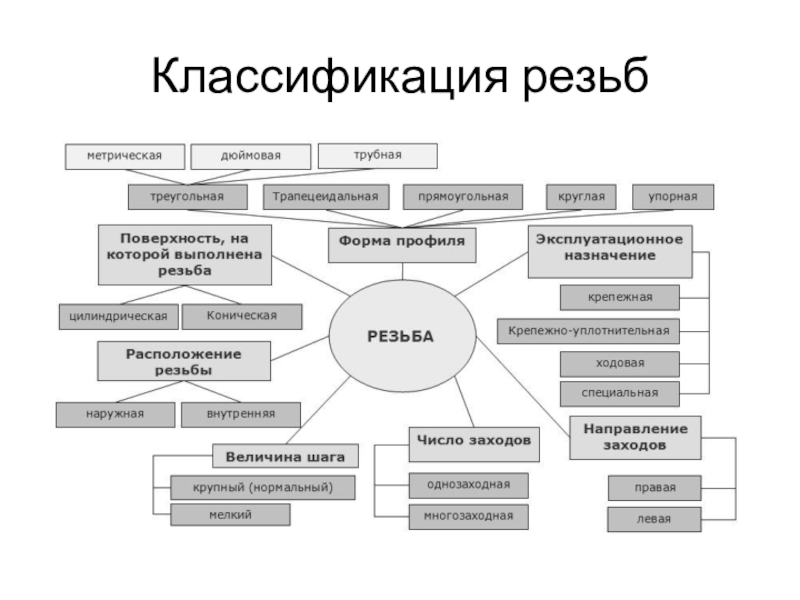

которой выполнена резьба;
- расположение резьбы;
- величина шага;
- число и направление заходов;
- эксплуатационное назначение.

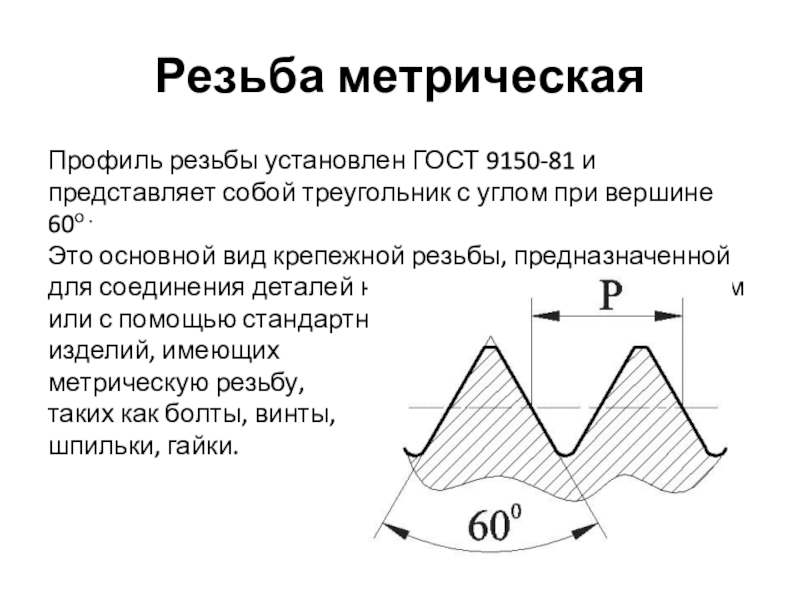

углом при вершине 60о .
Это основной вид крепежной резьбы, предназначенной для соединения деталей непосредственно друг с другом или с помощью стандартных
изделий, имеющих
метрическую резьбу,
таких как болты, винты,
шпильки, гайки.

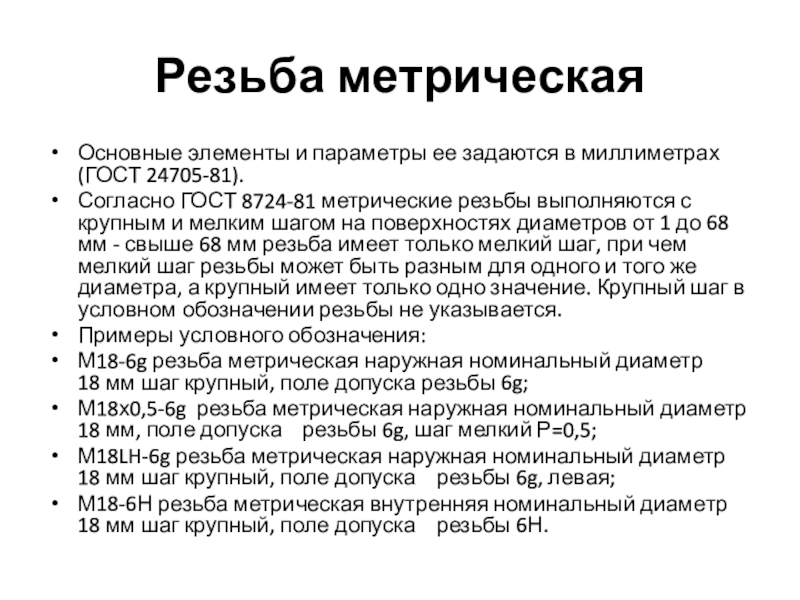

ГОСТ 8724-81 метрические резьбы выполняются с крупным и мелким шагом на поверхностях диаметров от 1 до 68 мм - свыше 68 мм резьба имеет только мелкий шаг, при чем мелкий шаг резьбы может быть разным для одного и того же диаметра, а крупный имеет только одно значение. Крупный шаг в условном обозначении резьбы не указывается.
Примеры условного обозначения:
М18-6g резьба метрическая наружная номинальный диаметр 18 мм шаг крупный, поле допуска резьбы 6g;
М18х0,5-6g  резьба метрическая наружная номинальный диаметр 18 мм, поле допуска    резьбы 6g, шаг мелкий Р=0,5;
М18LH-6g резьба метрическая наружная номинальный диаметр 18 мм шаг крупный, поле допуска    резьбы 6g, левая;
М18-6Н резьба метрическая внутренняя номинальный диаметр 18 мм шаг крупный, поле допуска    резьбы 6Н.

резьбы.

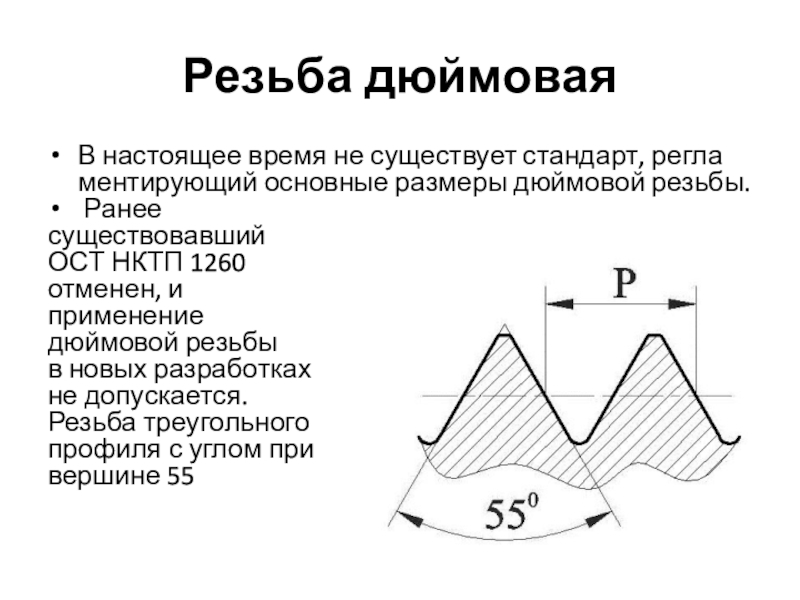

Ранее
существовавший
ОСТ НКТП 1260
отменен, и
применение
дюймовой резьбы
в новых разработках
не допускается.
Резьба треугольного
профиля с углом при
вершине 55

А;

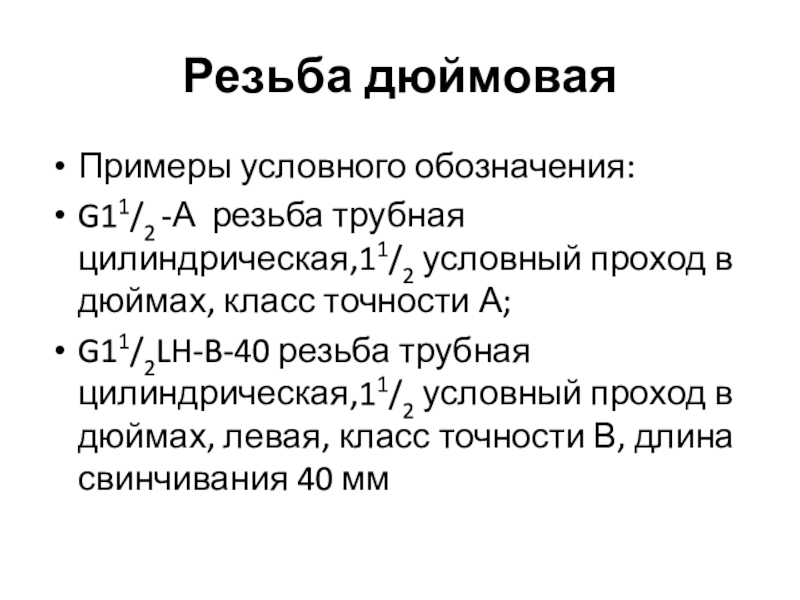

G11/2LH-B-40 резьба трубная цилиндрическая,11/2 условный проход в дюймах, левая, класс точности В, длина свинчивания 40 мм

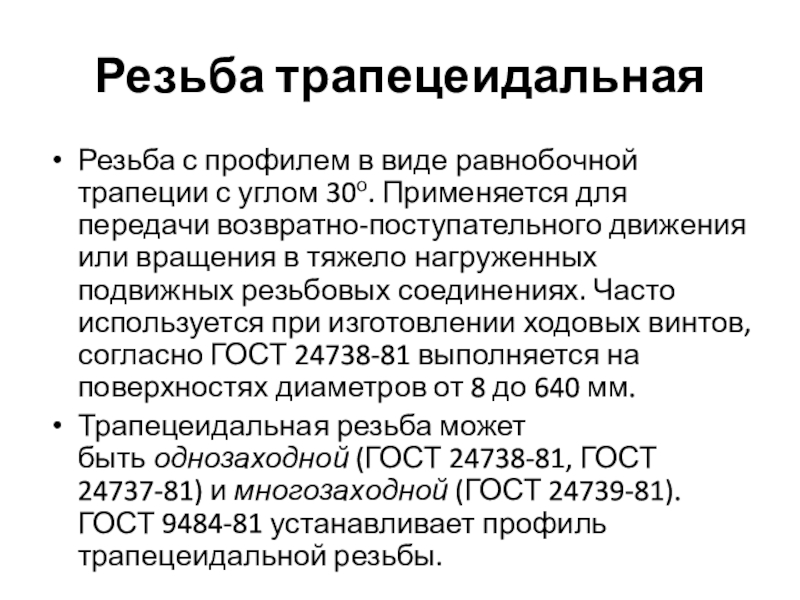

Применяется для передачи возвратно-поступательного движения или вращения в тяжело нагруженных подвижных резьбовых соединениях. Часто используется при изготовлении ходовых винтов, согласно ГОСТ 24738-81 выполняется на поверхностях диаметров от 8 до 640 мм.
Трапецеидальная резьба может быть однозаходной (ГОСТ 24738-81, ГОСТ 24737-81) и многозаходной (ГОСТ 24739-81). ГОСТ 9484-81 устанавливает профиль трапецеидальной резьбы.

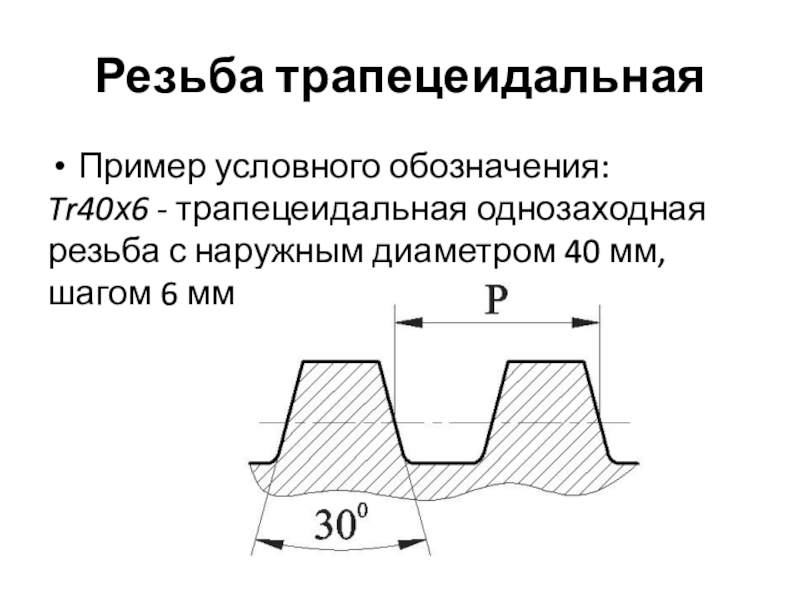

мм, шагом 6 мм.

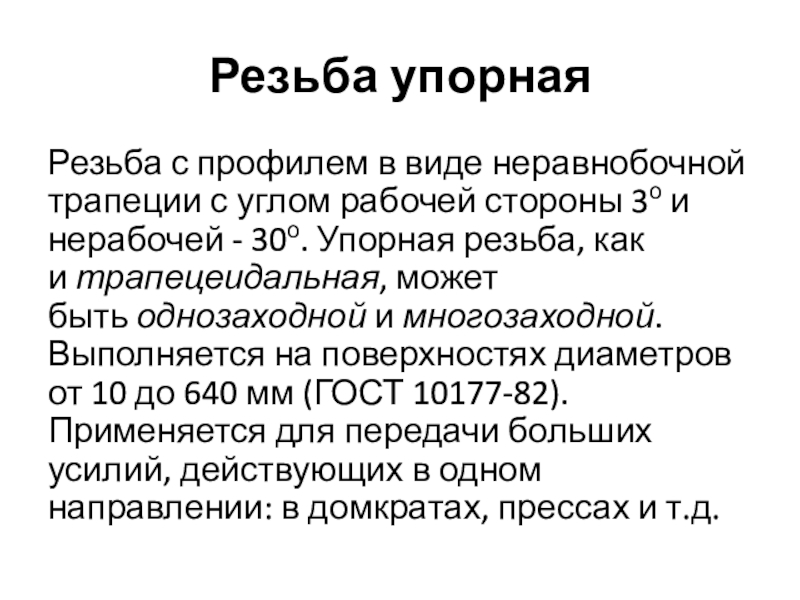

стороны 3о и нерабочей - 30о. Упорная резьба, как и трапецеидальная, может быть однозаходной и многозаходной. Выполняется на поверхностях диаметров от 10 до 640 мм (ГОСТ 10177-82). Применяется для передачи больших усилий, действующих в одном направлении: в домкратах, прессах и т.д.

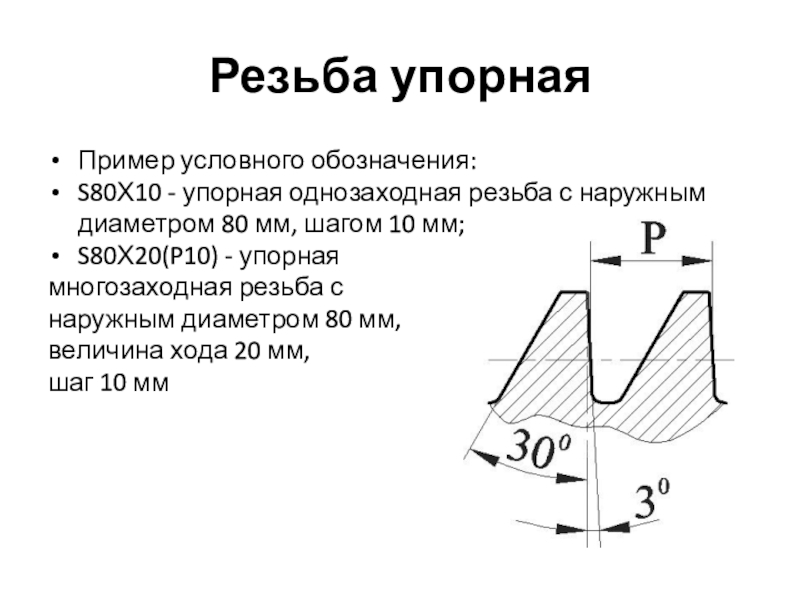

80 мм, шагом 10 мм;
S80Х20(P10) - упорная
многозаходная резьба с
наружным диаметром 80 мм,
величина хода 20 мм,
шаг 10 мм

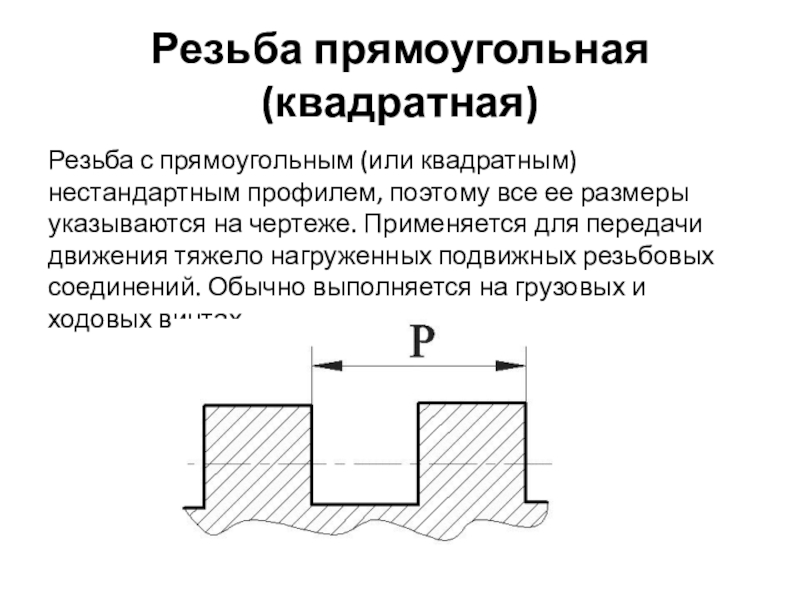

ее размеры указываются на чертеже. Применяется для передачи движения тяжело нагруженных подвижных резьбовых соединений. Обычно выполняется на грузовых и ходовых винтах.

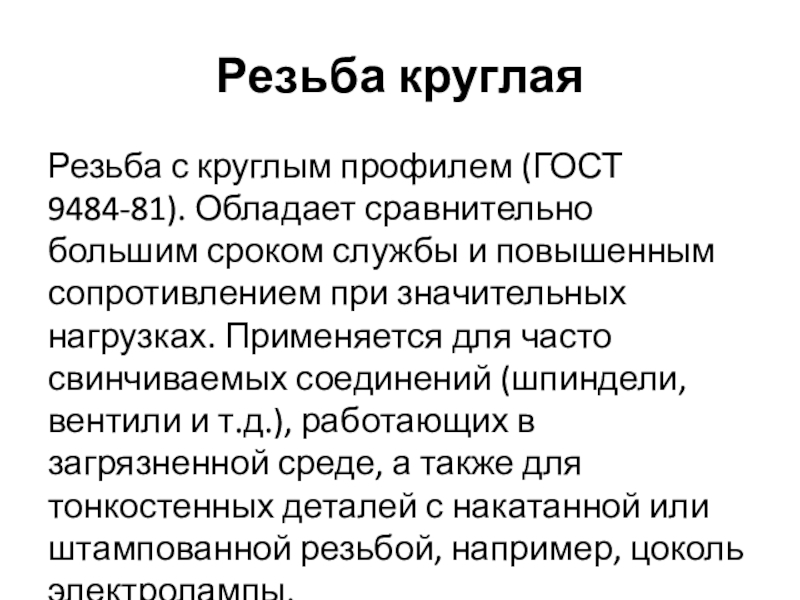

службы и повышенным сопротивлением при значительных нагрузках. Применяется для часто свинчиваемых соединений (шпиндели, вентили и т.д.), работающих в загрязненной среде, а также для тонкостенных деталей с накатанной или штампованной резьбой, например, цоколь электролампы.

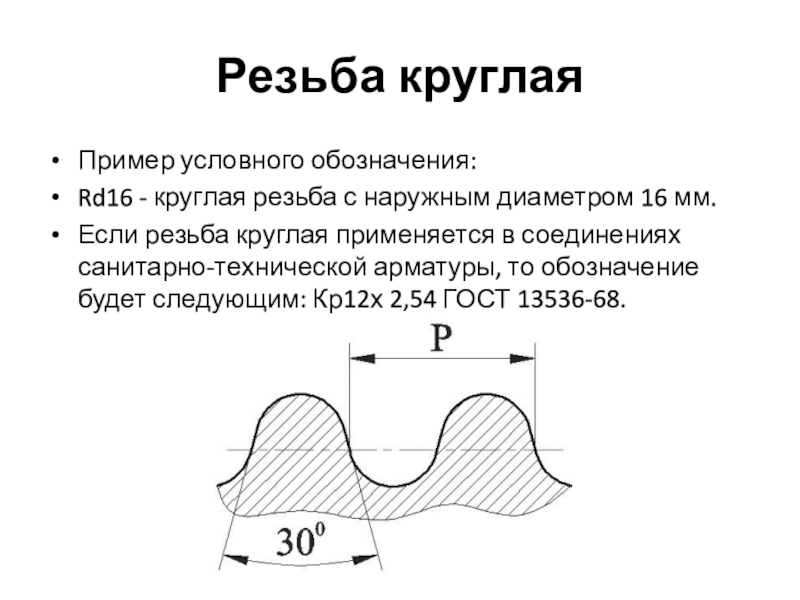

мм.
Если резьба круглая применяется в соединениях санитарно-технической арматуры, то обозначение будет следующим: Кр12х 2,54 ГОСТ 13536-68.

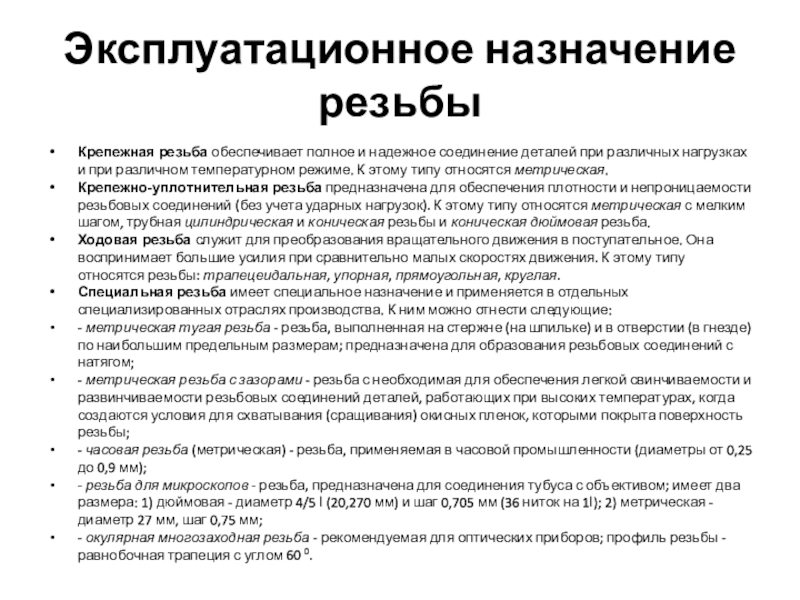

нагрузках и при различном температурном режиме. К этому типу относятся метрическая.
Крепежно-уплотнительная резьба предназначена для обеспечения плотности и непроницаемости резьбовых соединений (без учета ударных нагрузок). К этому типу относятся метрическая с мелким шагом, трубная цилиндрическая и коническая резьбы и коническая дюймовая резьба.
Ходовая резьба служит для преобразования вращательного движения в поступательное. Она воспринимает большие усилия при сравнительно малых скоростях движения. К этому типу относятся резьбы: трапецеидальная, упорная, прямоугольная, круглая.
Специальная резьба имеет специальное назначение и применяется в отдельных специализированных отраслях производства. К ним можно отнести следующие:
- метрическая тугая резьба - резьба, выполненная на стержне (на шпильке) и в отверстии (в гнезде) по наибольшим предельным размерам; предназначена для образования резьбовых соединений с натягом;
- метрическая резьба с зазорами - резьба с необходимая для обеспечения легкой свинчиваемости и развинчиваемости резьбовых соединений деталей, работающих при высоких температурах, когда создаются условия для схватывания (сращивания) окисных пленок, которыми покрыта поверхность резьбы;
- часовая резьба (метрическая) - резьба, применяемая в часовой промышленности (диаметры от 0,25 до 0,9 мм);
- резьба для микроскопов - резьба, предназначена для соединения тубуса с объективом; имеет два размера: 1) дюймовая - диаметр 4/5 І (20,270 мм) и шаг 0,705 мм (36 ниток на 1І); 2) метрическая - диаметр 27 мм, шаг 0,75 мм;
- окулярная многозаходная резьба - рекомендуемая для оптических приборов; профиль резьбы - равнобочная трапеция с углом 60 0.
