Презентация, доклад по гидравлике на тему Гидравлические сопротивления

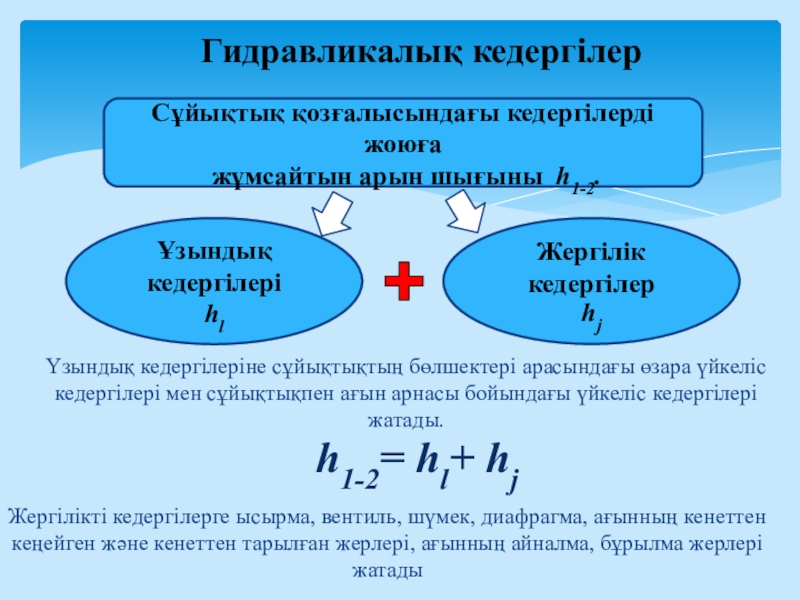

кедергілер
hj

Үзындық кедергілеріне сұйықтықтың бөлшектері арасындағы өзара үйкеліс кедергілері мен сұйықтықпен ағын арнасы бойындағы үйкеліс кедергілері жатады.

Жергілікті кедергілерге ысырма, вентиль, шүмек, диафрагма, ағынның кенеттен кеңейген және кенеттен тарылған жерлері, ағынның айналма, бұрылма жерлері жатады

h1-2= hl+ hj

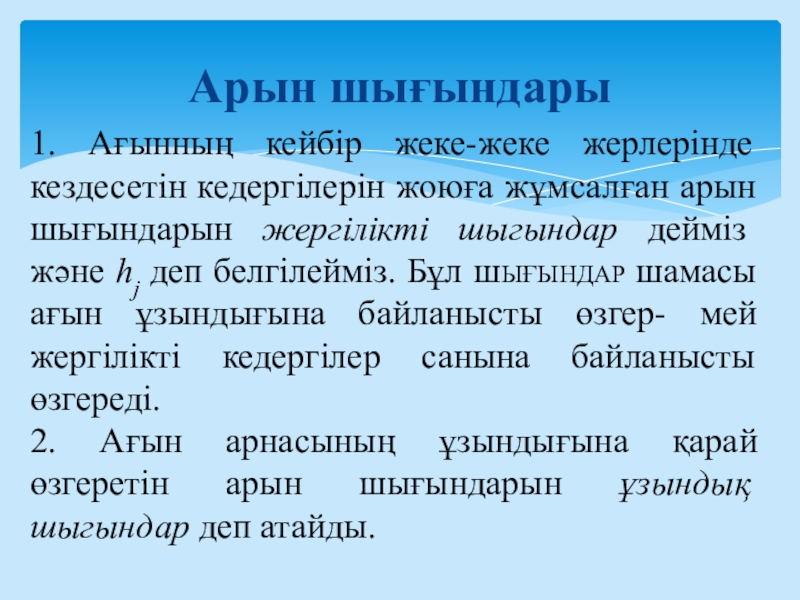

шығындарын жергілікті шыгындар дейміз және hj деп белгілейміз. Бұл шығындар шамасы ағын ұзындығына байланысты өзгер- мей жергілікті кедергілер санына байланысты өзгереді.
2. Ағын арнасының ұзындығына қарай өзгеретін арын шығындарын ұзындық шыгындар деп атайды.

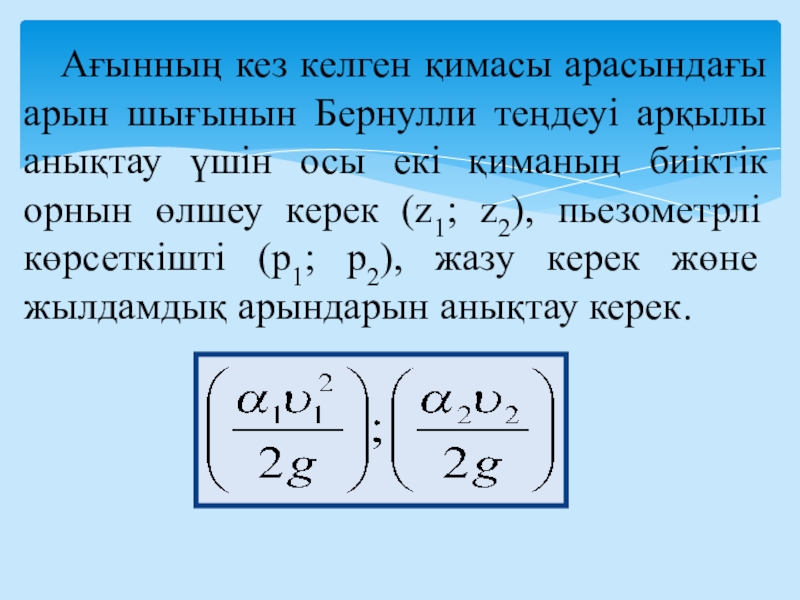

арқылы анықтау үшін осы екі қиманың биіктік орнын өлшеу керек (z1; z2), пьезометрлі көрсеткішті (p1; p2), жазу керек жөне жылдамдық арындарын анықтау керек.

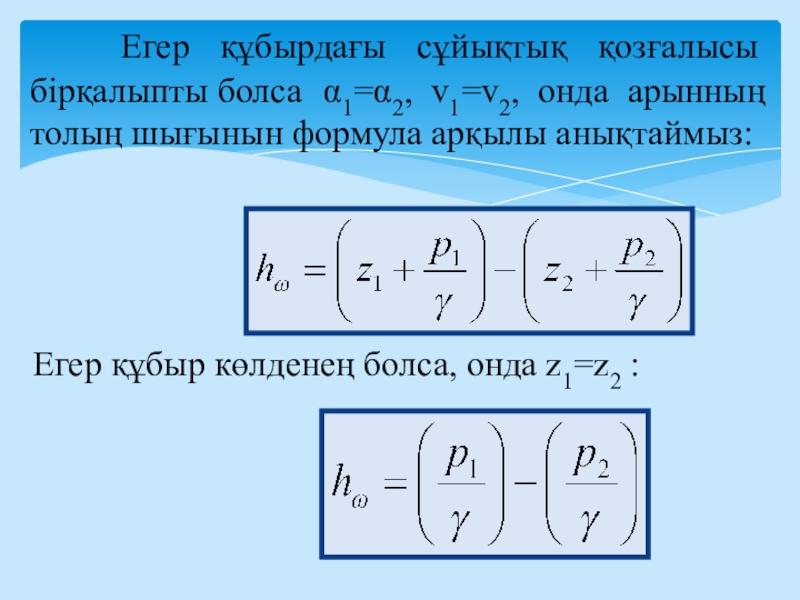

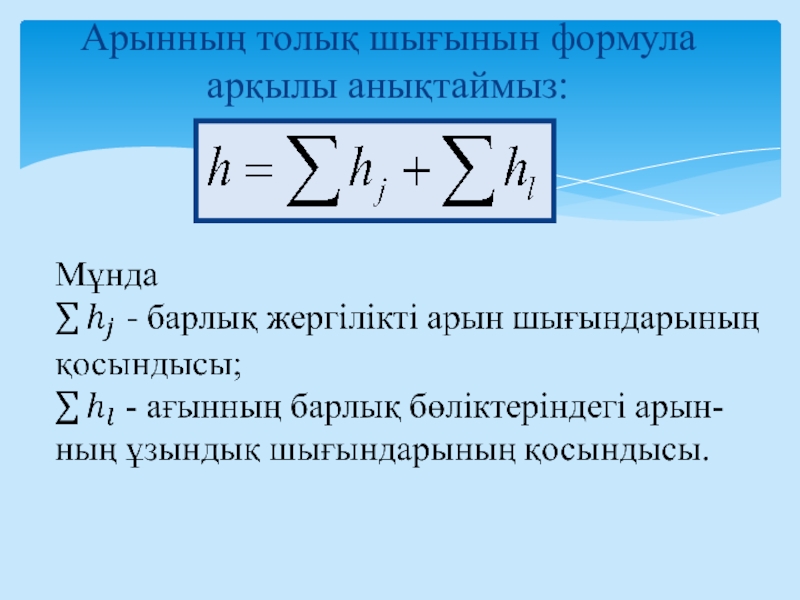

арынның толың шығынын формула арқылы анықтаймыз:

Егер құбыр көлденең болса, онда z1=z2 :

анықтаймыз:

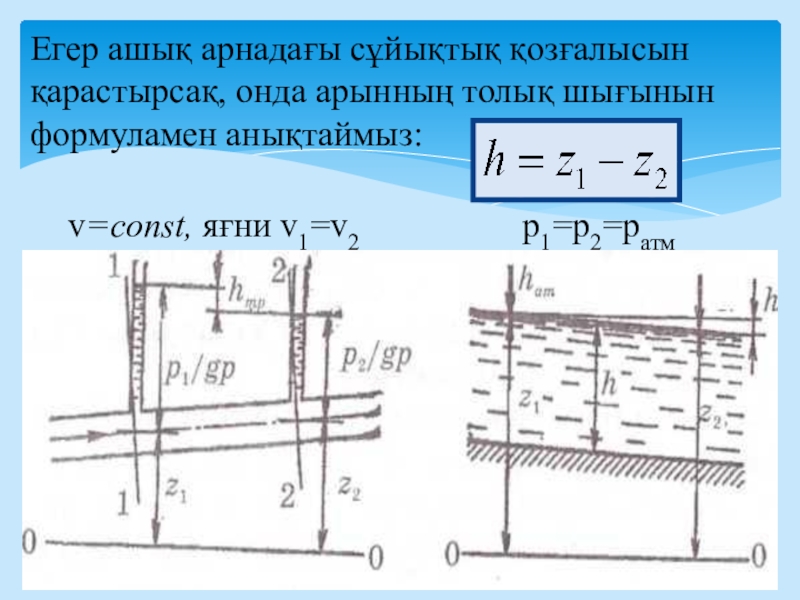

v=const, яғни v1=v2 p1=p2=pатм

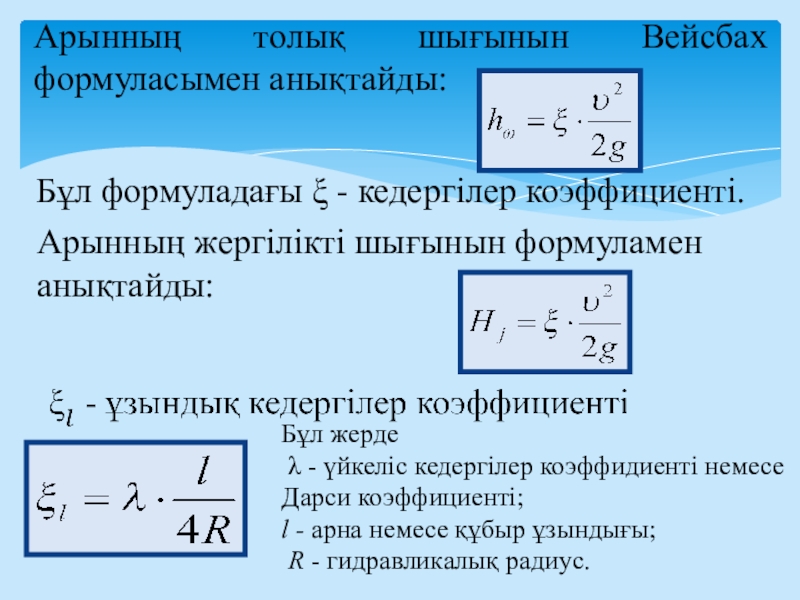

Арынның жергілікті шығынын формуламен анықтайды:

Бұл жерде
λ - үйкеліс кедергілер коэффидиенті немесе Дарси коэффициенті;
l - арна немесе құбыр ұзындығы;
R - гидравликалық радиус.

анықтайды:

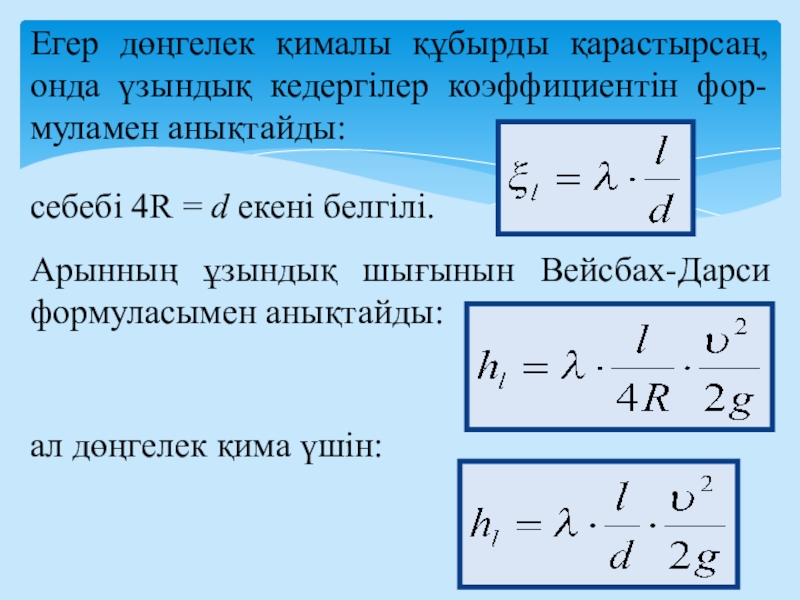

себебі 4R = d екені белгілі.

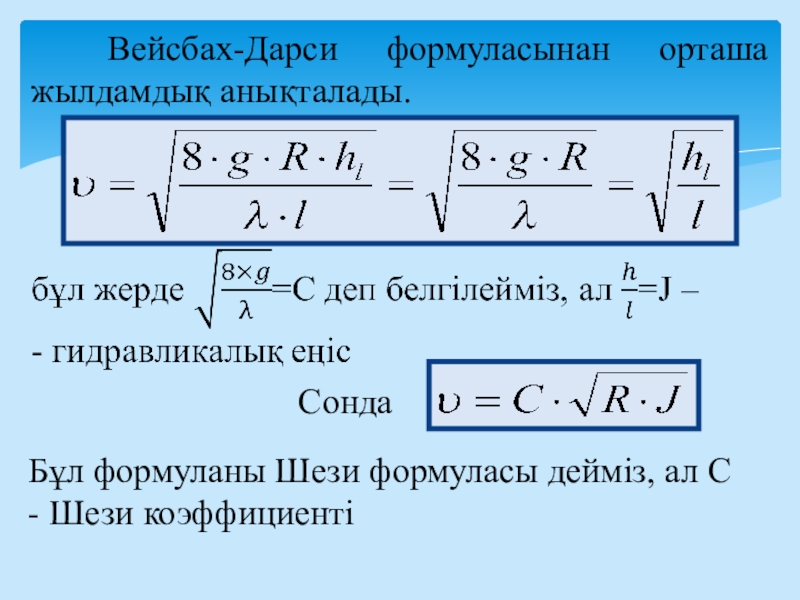

Арынның ұзындық шығынын Вейсбах-Дарси формуласымен анықтайды:

ал дөңгелек қима үшін:

дейміз, ал С - Шези коэффициенті

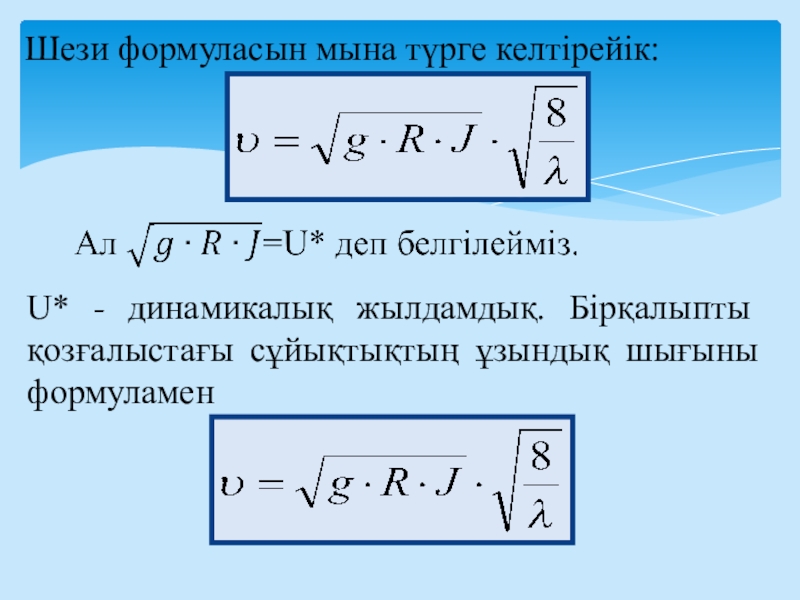

ұзындық шығыны формуламен
