Презентация, доклад по дискретной математике на тему Граф. Ориентированный граф, для студентов 2 курса специальности 09.02.01

Содержание

Вопросы лекцииОсновные понятия и определенияТипы графовГрафическое представление алгоритмов

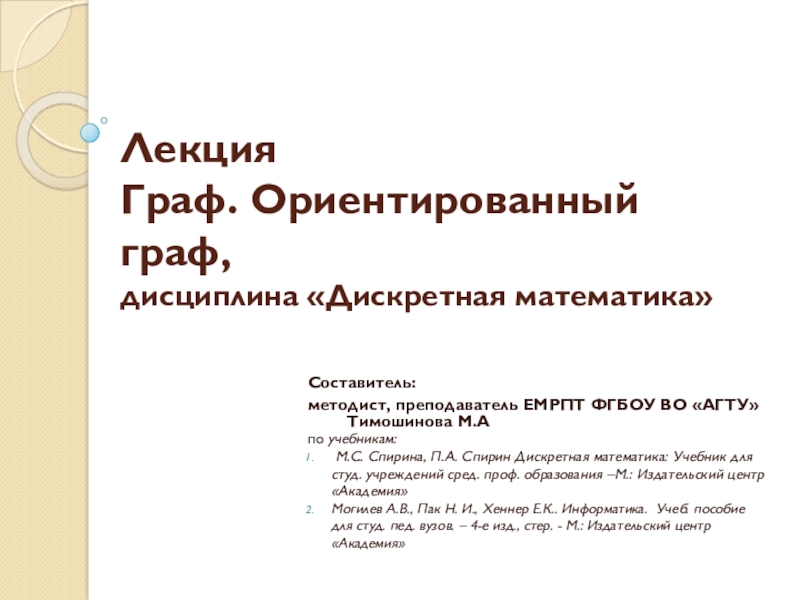

Слайд 1Лекция Граф. Ориентированный граф, дисциплина «Дискретная математика»
Составитель:
методист, преподаватель ЕМРПТ ФГБОУ ВО «АГТУ» Тимошинова

М.А
по учебникам:
М.С. Спирина, П.А. Спирин Дискретная математика: Учебник для студ. учреждений сред. проф. образования –М.: Издательский центр «Академия»
Могилев А.В., Пак Н. И., Хеннер Е.К.. Информатика. Учеб. пособие для студ. пед. вузов. – 4-е изд., стер. - М.: Издательский центр «Академия»
Лекция  Граф. Ориентированный граф, дисциплина «Дискретная математика»Составитель:методист, преподаватель ЕМРПТ ФГБОУ ВО «АГТУ» Тимошинова М.Апо учебникам: М.С.

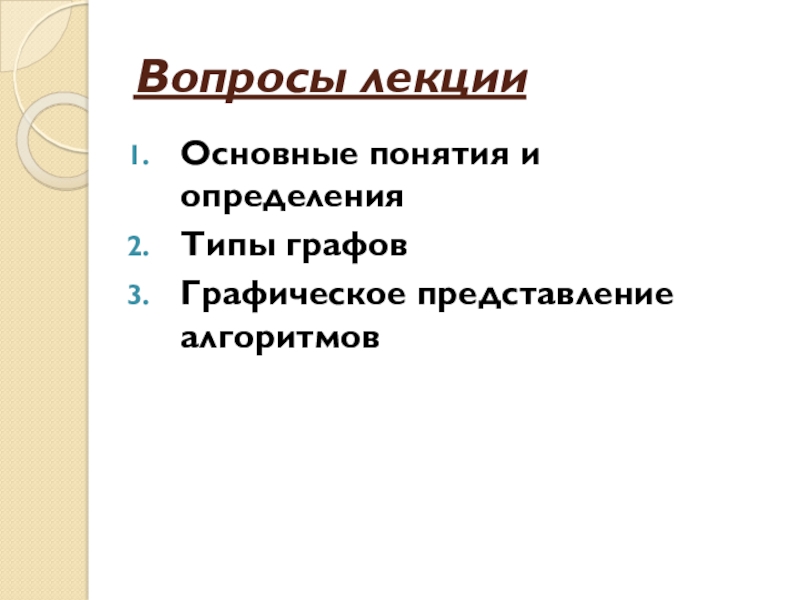

Слайд 2Вопросы лекции
Основные понятия и определения
Типы графов
Графическое представление алгоритмов

Вопросы лекцииОсновные понятия и определенияТипы графовГрафическое представление алгоритмов

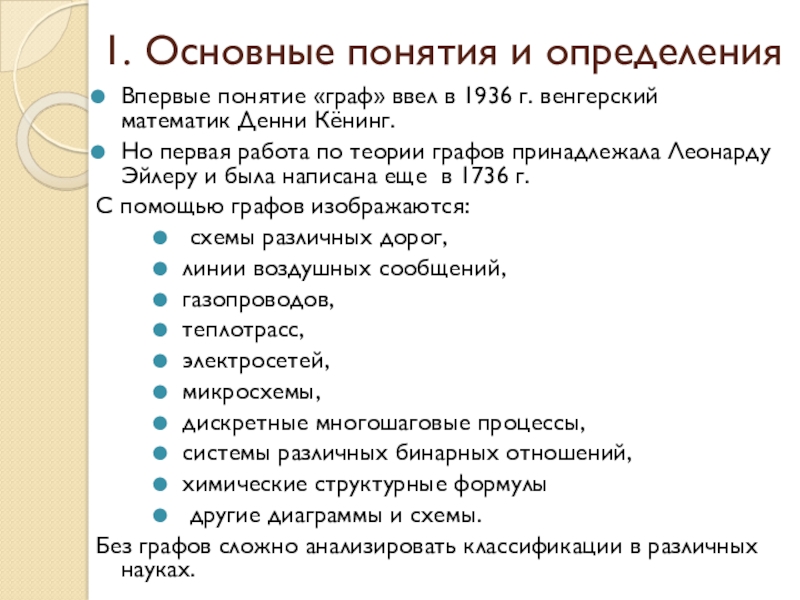

Слайд 31. Основные понятия и определения
Впервые понятие «граф» ввел в 1936 г.

венгерский математик Денни Кёнинг.
Но первая работа по теории графов принадлежала Леонарду Эйлеру и была написана еще в 1736 г.
С помощью графов изображаются:
схемы различных дорог,
линии воздушных сообщений,
газопроводов,
теплотрасс,
электросетей,
микросхемы,
дискретные многошаговые процессы,
системы различных бинарных отношений,
химические структурные формулы
другие диаграммы и схемы.
Без графов сложно анализировать классификации в различных науках.
1. Основные понятия и определенияВпервые понятие «граф» ввел в 1936 г. венгерский математик Денни Кёнинг. Но первая

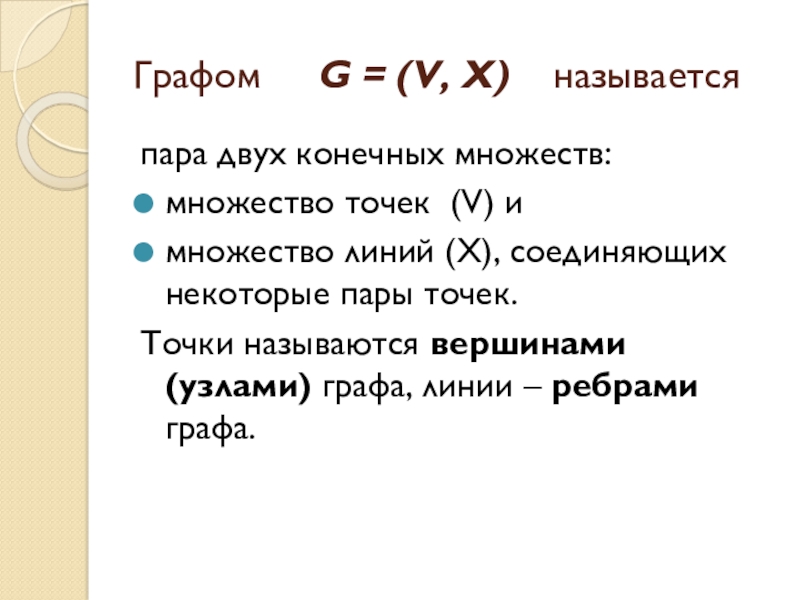

Слайд 4Графом G = (V, X) называется
пара двух конечных

множеств:
множество точек (V) и
множество линий (X), соединяющих некоторые пары точек.
Точки называются вершинами (узлами) графа, линии – ребрами графа.
Графом   G = (V, X)  называетсяпара двух конечных множеств: множество точек (V) и множество

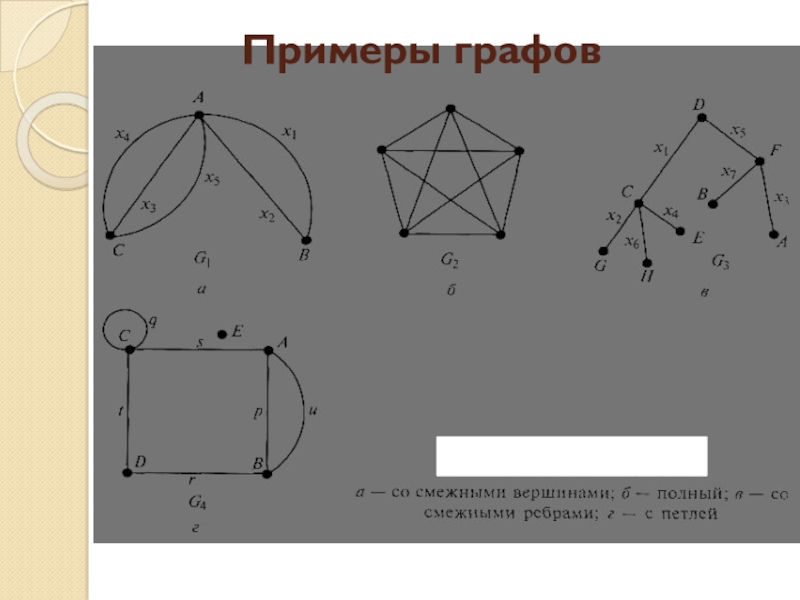

Слайд 5Примеры графов

Примеры графов

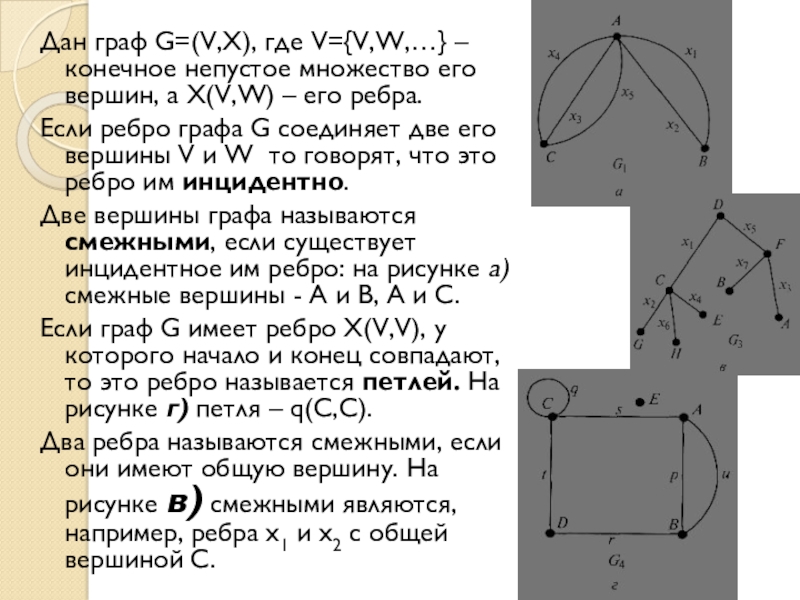

Слайд 6Дан граф G=(V,X), где V={V,W,…} – конечное непустое множество его вершин,

а X(V,W) – его ребра.
Если ребро графа G соединяет две его вершины V и W то говорят, что это ребро им инцидентно.
Две вершины графа называются смежными, если существует инцидентное им ребро: на рисунке а) смежные вершины - A и B, A и C.
Если граф G имеет ребро X(V,V), у которого начало и конец совпадают, то это ребро называется петлей. На рисунке г) петля – q(C,C).
Два ребра называются смежными, если они имеют общую вершину. На рисунке в) смежными являются, например, ребра х1 и х2 с общей вершиной С.

Дан граф G=(V,X), где V={V,W,…} – конечное непустое множество его вершин, а X(V,W) – его ребра. Если

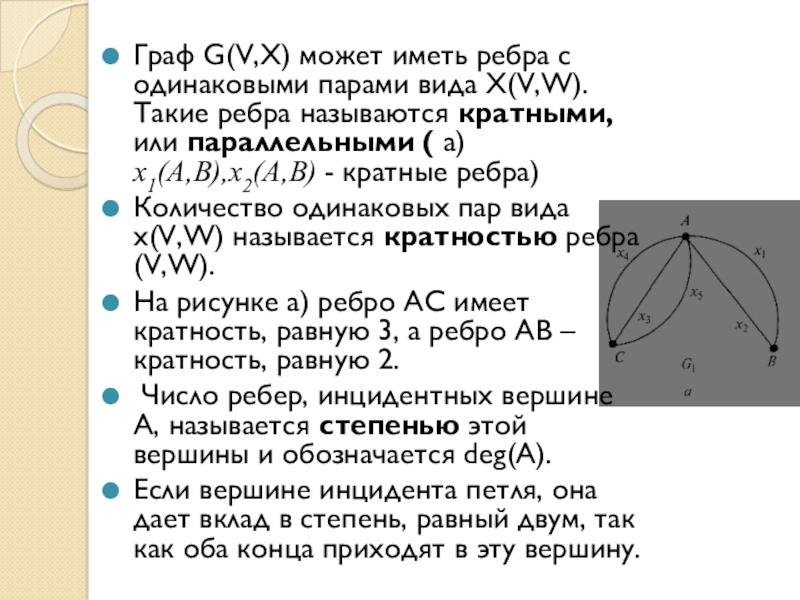

Слайд 7Граф G(V,X) может иметь ребра с одинаковыми парами вида X(V,W). Такие

ребра называются кратными, или параллельными ( а) x1(A,B),x2(A,B) - кратные ребра)
Количество одинаковых пар вида x(V,W) называется кратностью ребра (V,W).
На рисунке а) ребро АС имеет кратность, равную 3, а ребро АВ – кратность, равную 2.
Число ребер, инцидентных вершине А, называется степенью этой вершины и обозначается deg(A).
Если вершине инцидента петля, она дает вклад в степень, равный двум, так как оба конца приходят в эту вершину.

Граф G(V,X) может иметь ребра с одинаковыми парами вида X(V,W). Такие ребра называются кратными, или параллельными (

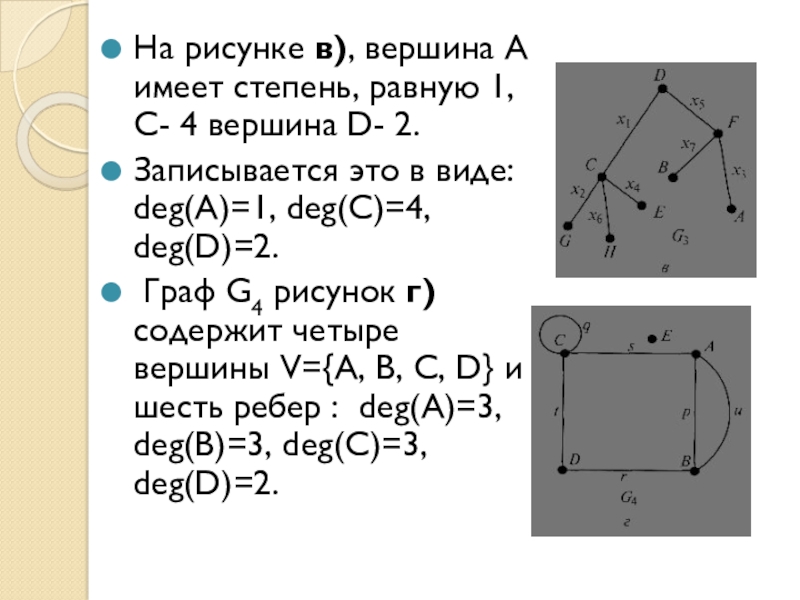

Слайд 8На рисунке в), вершина А имеет степень, равную 1, С- 4

вершина D- 2.
Записывается это в виде: deg(A)=1, deg(C)=4, deg(D)=2.
Граф G4 рисунок г) содержит четыре вершины V={A, B, C, D} и шесть ребер : deg(A)=3, deg(В)=3, deg(C)=3, deg(D)=2.

На рисунке в), вершина А имеет степень, равную 1, С- 4 вершина D- 2. Записывается это в

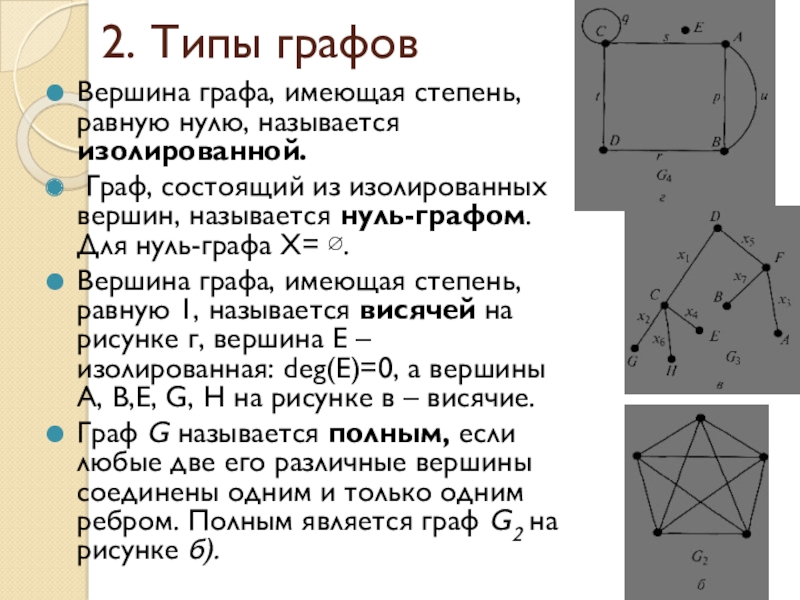

Слайд 92. Типы графов
Вершина графа, имеющая степень, равную нулю, называется изолированной.
Граф,

состоящий из изолированных вершин, называется нуль-графом. Для нуль-графа Х= .
Вершина графа, имеющая степень, равную 1, называется висячей на рисунке г, вершина Е – изолированная: deg(E)=0, а вершины A, B,E, G, H на рисунке в – висячие.
Граф G называется полным, если любые две его различные вершины соединены одним и только одним ребром. Полным является граф G2 на рисунке б).
2. Типы графовВершина графа, имеющая степень, равную нулю, называется изолированной. Граф, состоящий из изолированных вершин, называется нуль-графом.

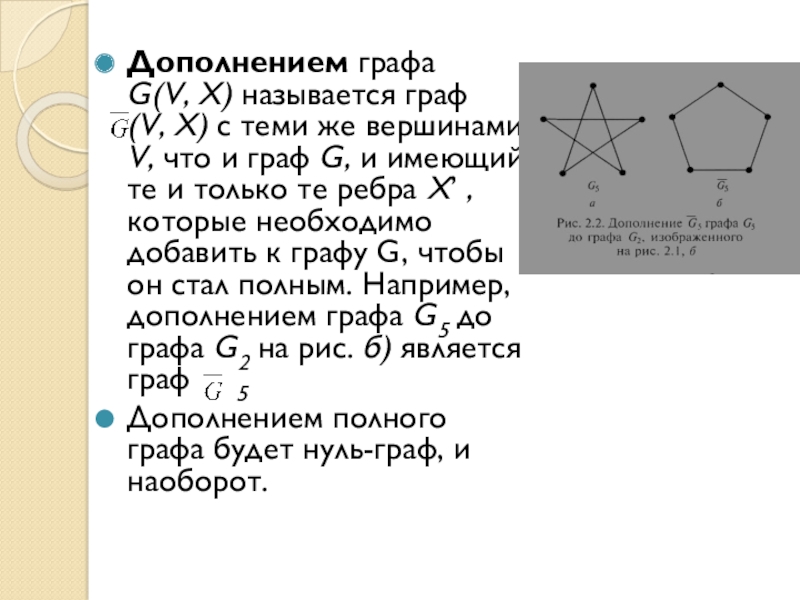

Слайд 10Дополнением графа G(V, X) называется граф (V, X) с

теми же вершинами V, что и граф G, и имеющий те и только те ребра Х’ , которые необходимо добавить к графу G, чтобы он стал полным. Например, дополнением графа G5 до графа G2 на рис. б) является граф 5
Дополнением полного графа будет нуль-граф, и наоборот.
Дополнением графа  G(V, X) называется граф   (V, X) с теми же вершинами V, что

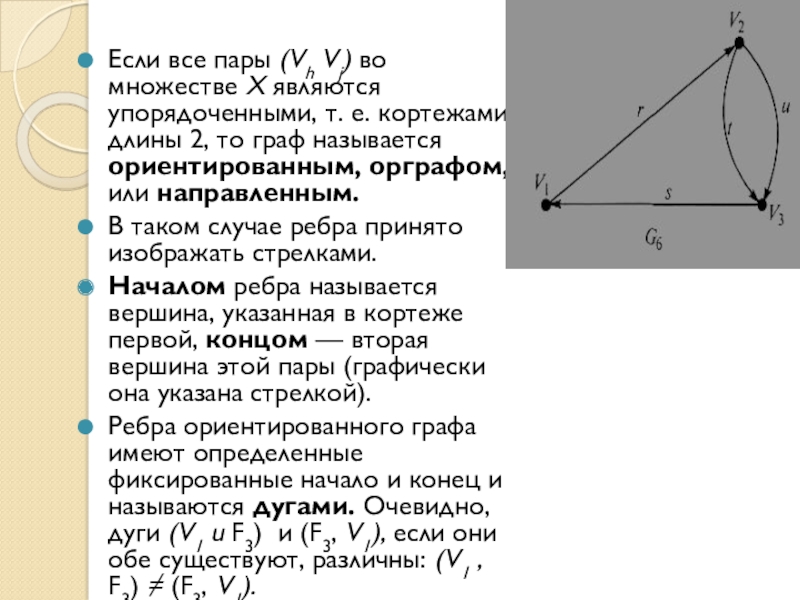

Слайд 11Если все пары (Vh Vj) во множестве X являются упорядоченными, т.

е. кортежами длины 2, то граф называется ориентированным, орграфом, или направленным.
В таком случае ребра принято изображать стрелками.
Началом ребра называется вершина, указанная в кортеже первой, концом — вторая вершина этой пары (графически она указана стрелкой).
Ребра ориентированного графа имеют определенные фиксированные начало и конец и называются дугами. Очевидно, дуги (V1 u F3) и (F3, V1), если они обе существуют, различны: (V1 , F3)  (F3, V1).
Если все пары (Vh Vj) во множестве X являются упорядоченными, т. е. кортежами длины 2, то граф

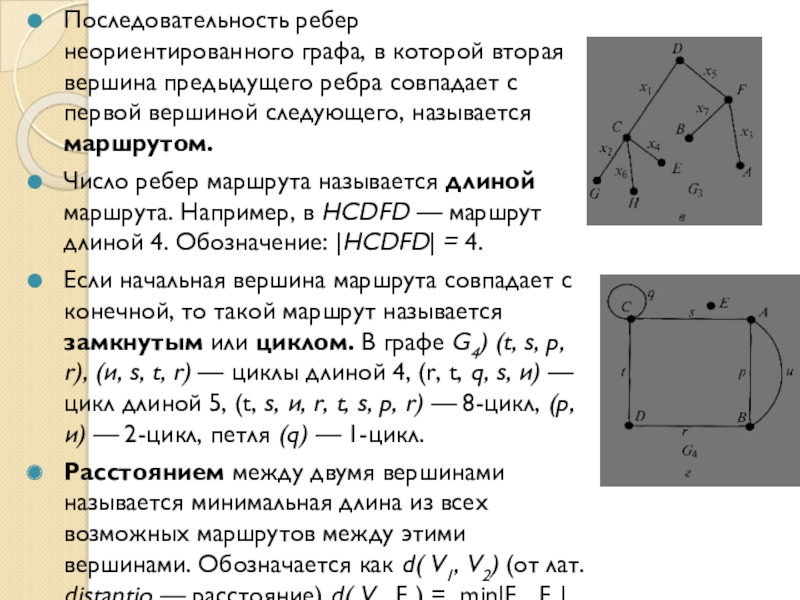

Слайд 12Последовательность ребер неориентированного графа, в которой вторая вершина предыдущего ребра совпадает

с первой вершиной следующего, называется маршрутом.
Число ребер маршрута называется длиной маршрута. Например, в HCDFD — маршрут длиной 4. Обозначение: |HCDFD| = 4.
Если начальная вершина маршрута совпадает с конечной, то такой маршрут называется замкнутым или циклом. В графе G4) (t, s, р, r), (и, s, t, r) — циклы длиной 4, (r, t, q, s, и) — цикл длиной 5, (t, s, и, r, t, s, р, r) — 8-цикл, (р,и) — 2-цикл, петля (q) — 1-цикл.
Расстоянием между двумя вершинами называется минимальная длина из всех возможных маршрутов между этими вершинами. Обозначается как d( V1, V2) (от лат. distantio — расстояние) d( V1, F2) = min|F,...F2|.
Последовательность ребер неориентированного графа, в которой вторая вершина предыдущего ребра совпадает с первой вершиной следующего, называется маршрутом.

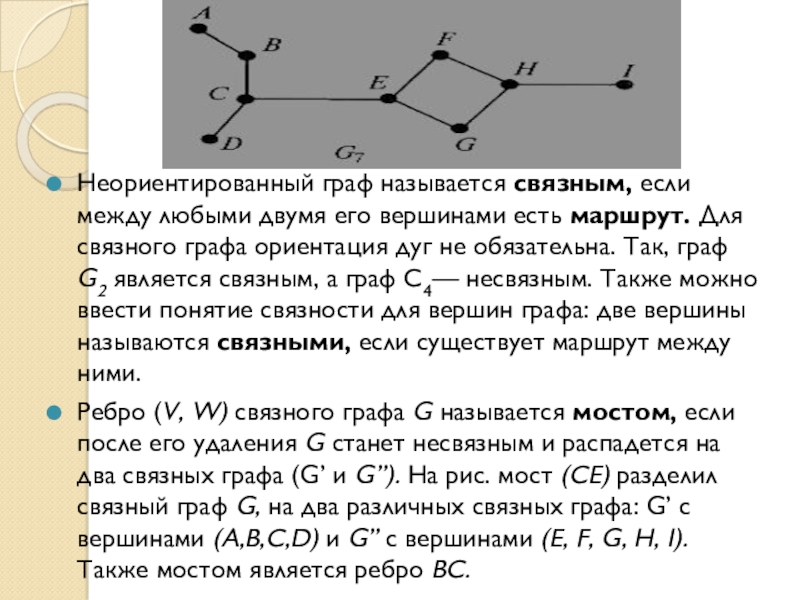

Слайд 13Неориентированный граф называется связным, если между любыми двумя его вершинами есть

маршрут. Для связного графа ориентация дуг не обязательна. Так, граф G2 является связным, а граф С4— несвязным. Также можно ввести понятие связности для вершин графа: две вершины называются связными, если существует маршрут между ними.
Ребро (V, W) связного графа G называется мостом, если после его удаления G станет несвязным и распадется на два связных графа (G’ и G”). На рис. мост (СЕ) разделил связный граф G, на два различных связных графа: G’ с вершинами (A,B,C,D) и G” с вершинами (Е, F, G, Н, I). Также мостом является ребро ВС.

Неориентированный граф называется связным, если между любыми двумя его вершинами есть маршрут. Для связного графа ориентация дуг

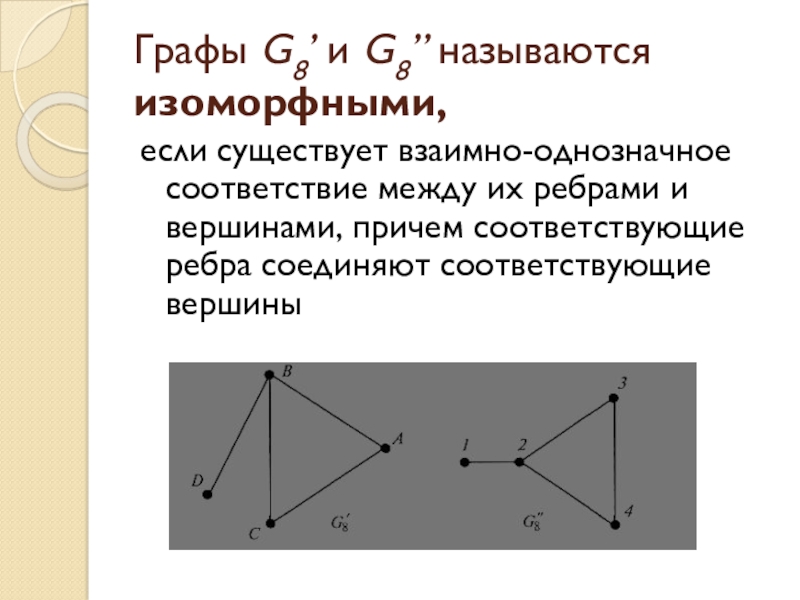

Слайд 14Графы G8’ и G8” называются изоморфными,
если существует взаимно-однозначное соответствие между их

ребрами и вершинами, причем соответствующие ребра соединяют соответствующие вершины
Графы G8’ и G8” называются изоморфными,если существует взаимно-однозначное соответствие между их ребрами и вершинами, причем соответствующие ребра

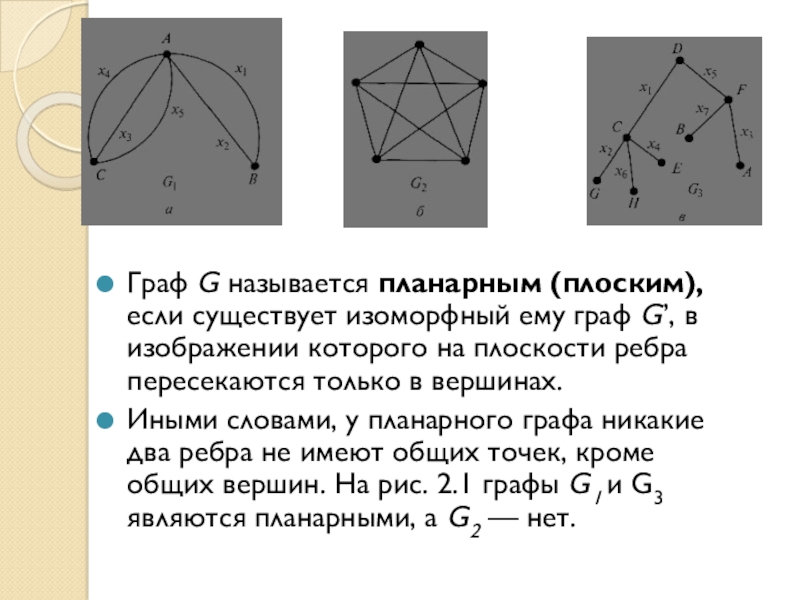

Слайд 15Граф G называется планарным (плоским), если существует изоморфный ему граф G’,

в изображении которого на плоскости ребра пересекаются только в вершинах.
Иными словами, у планарного графа никакие два ребра не имеют общих точек, кроме общих вершин. На рис. 2.1 графы G1 и G3 являются планарными, а G2 — нет.

Граф G называется планарным (плоским), если существует изоморфный ему граф G’, в изображении которого на плоскости ребра

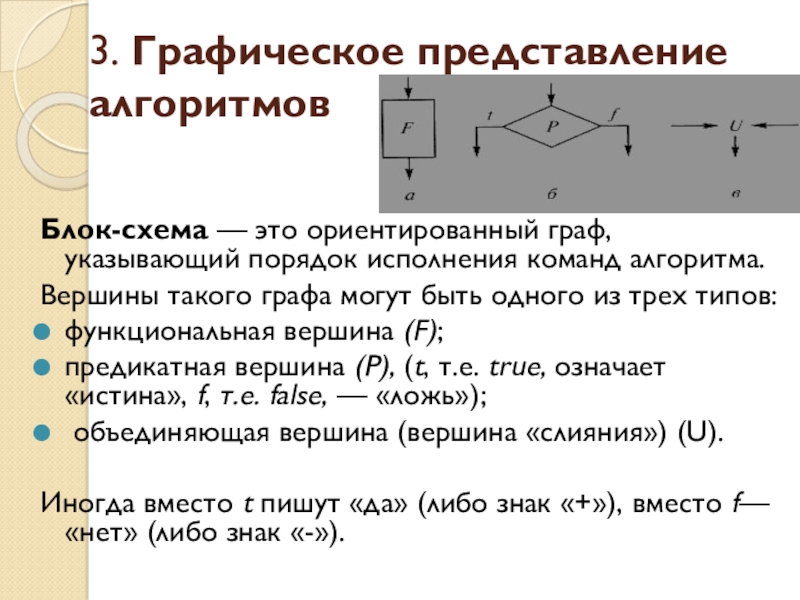

Слайд 163. Графическое представление алгоритмов
Блок-схема — это ориентированный граф, указывающий порядок исполнения

команд алгоритма.
Вершины такого графа могут быть одного из трех типов:
функциональная вершина (F);
предикатная вершина (Р), (t, т.е. true, означает «истина», f, т.е. false, — «ложь»);
объединяющая вершина (вершина «слияния») (U).

Иногда вместо t пишут «да» (либо знак «+»), вместо f— «нет» (либо знак «-»).
3. Графическое представление алгоритмовБлок-схема — это ориентированный граф, указывающий порядок исполнения команд алгоритма. Вершины такого графа могут

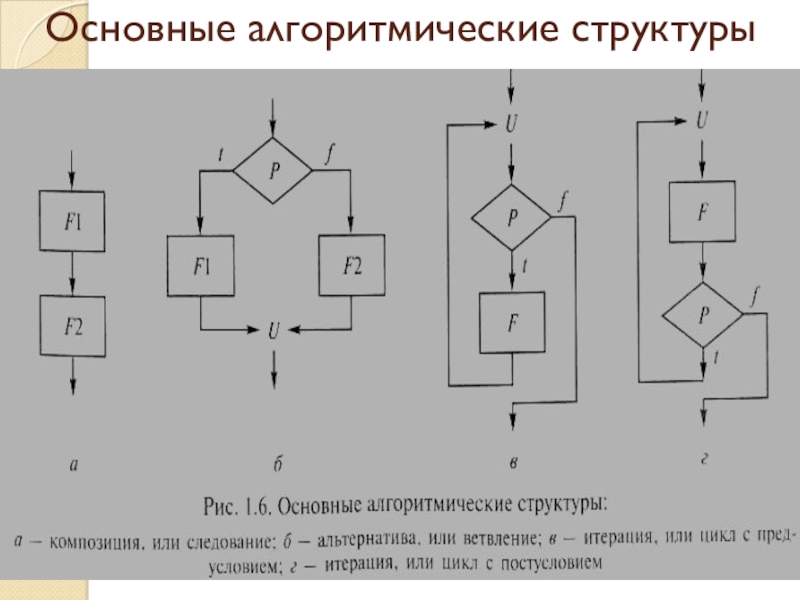

Слайд 17Основные алгоритмические структуры

Основные алгоритмические структуры

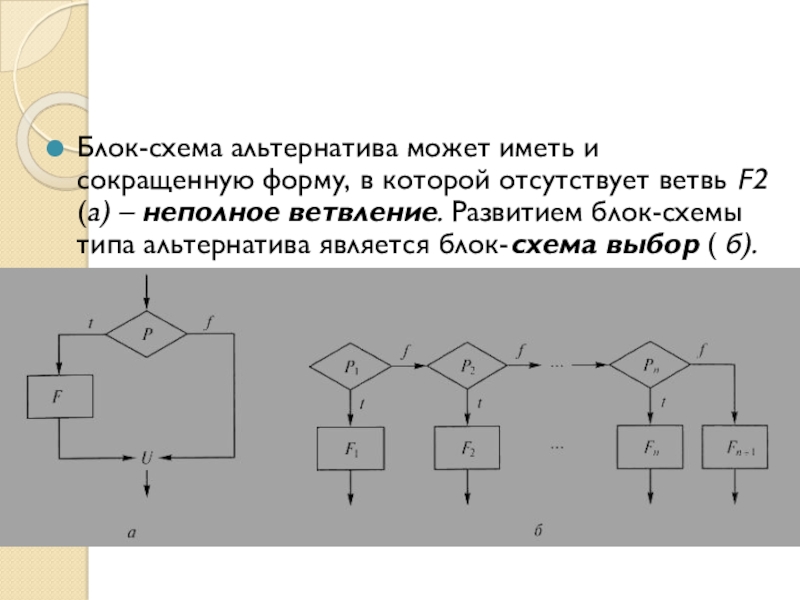

Слайд 18Блок-схема альтернатива может иметь и сокращенную форму, в которой отсутствует ветвь

F2 (а) – неполное ветвление. Развитием блок-схемы типа альтернатива является блок-схема выбор ( б).

Блок-схема альтернатива может иметь и сокращенную форму, в которой отсутствует ветвь F2 (а) – неполное ветвление. Развитием

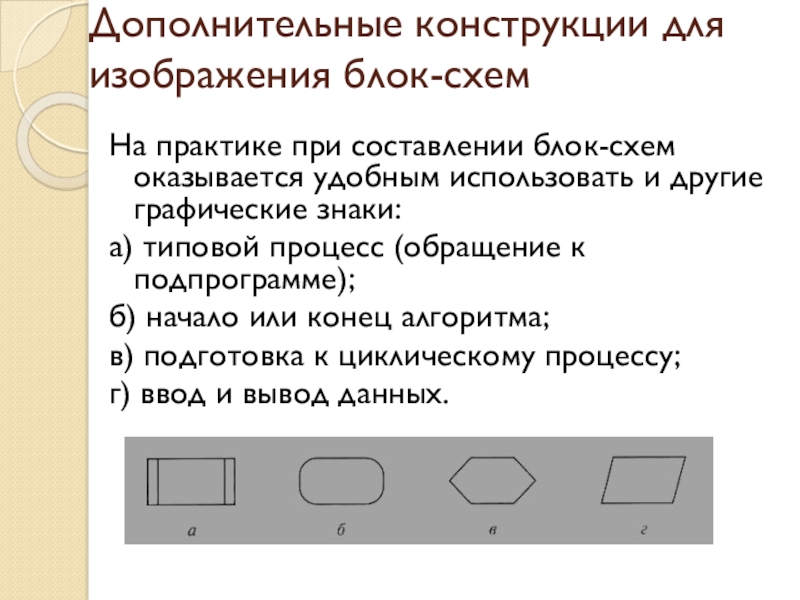

Слайд 19Дополнительные конструкции для изображения блок-схем
На практике при составлении блок-схем оказывается удобным

использовать и другие графические знаки:
а) типовой процесс (обращение к подпрограмме);
б) начало или конец алгоритма;
в) подготовка к циклическому процессу;
г) ввод и вывод данных.
Дополнительные конструкции для изображения блок-схемНа практике при составлении блок-схем оказывается удобным использовать и другие графические знаки:а) типовой
