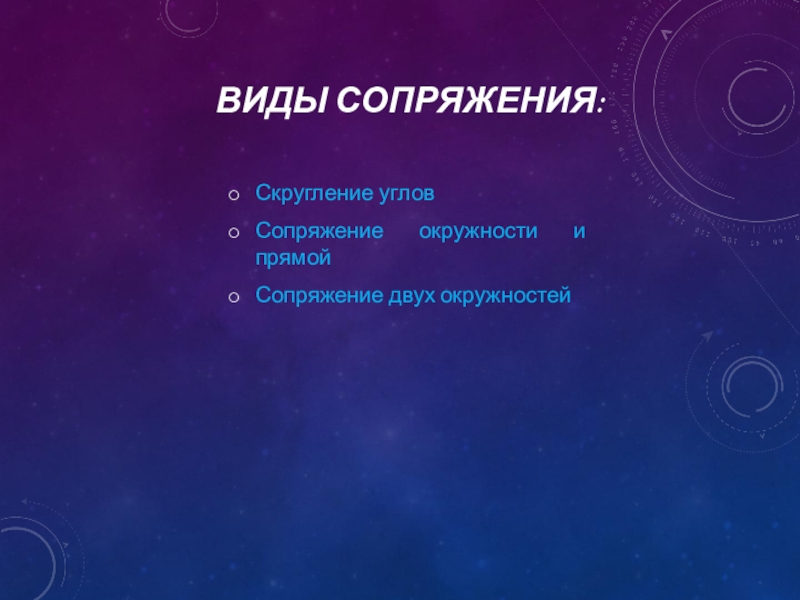

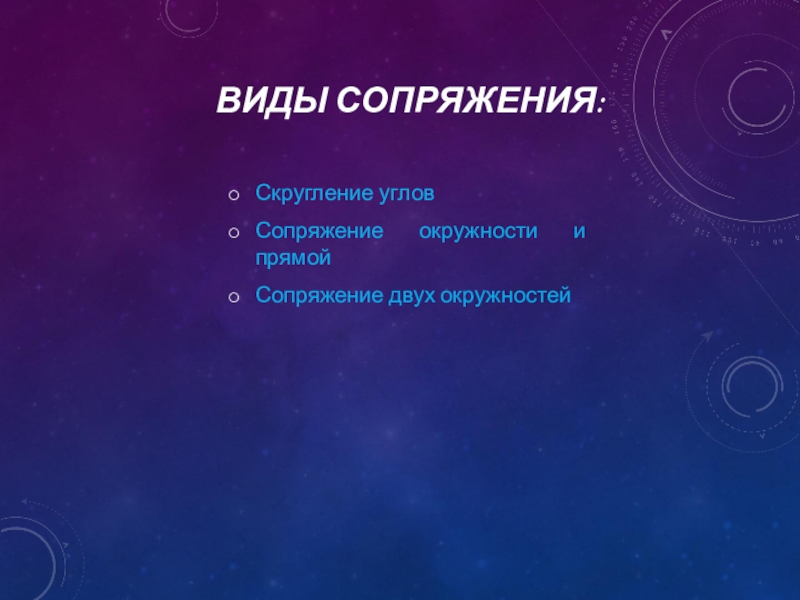

3. ВИДЫ СОПРЯЖЕНИЯ:Скругление угловСопряжение окружности и прямойСопряжение двух окружностей

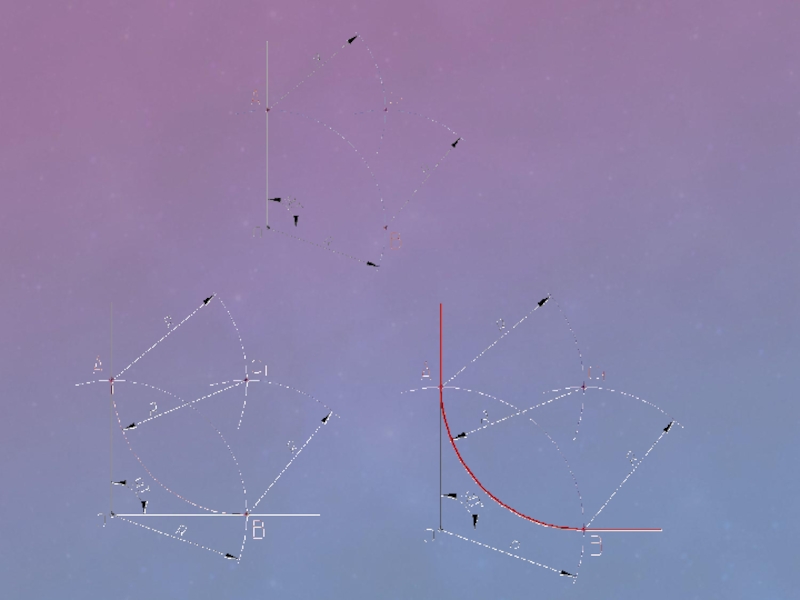

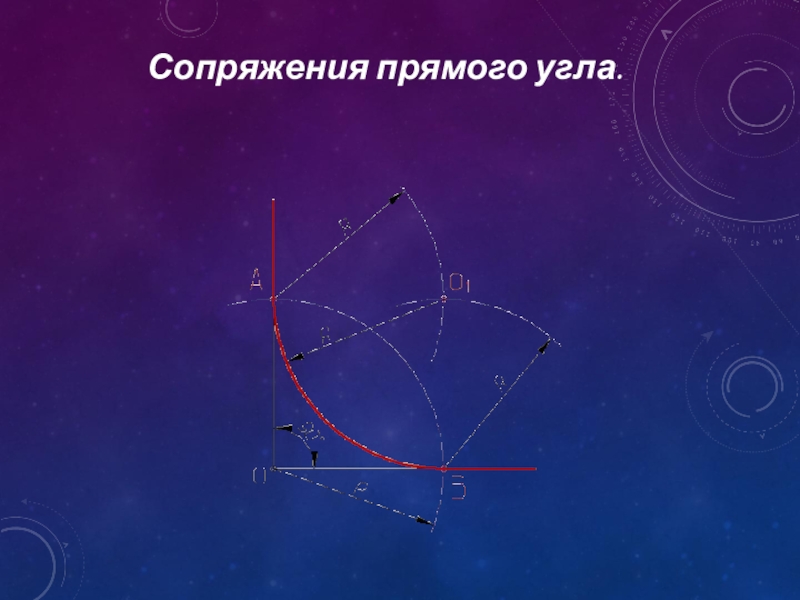

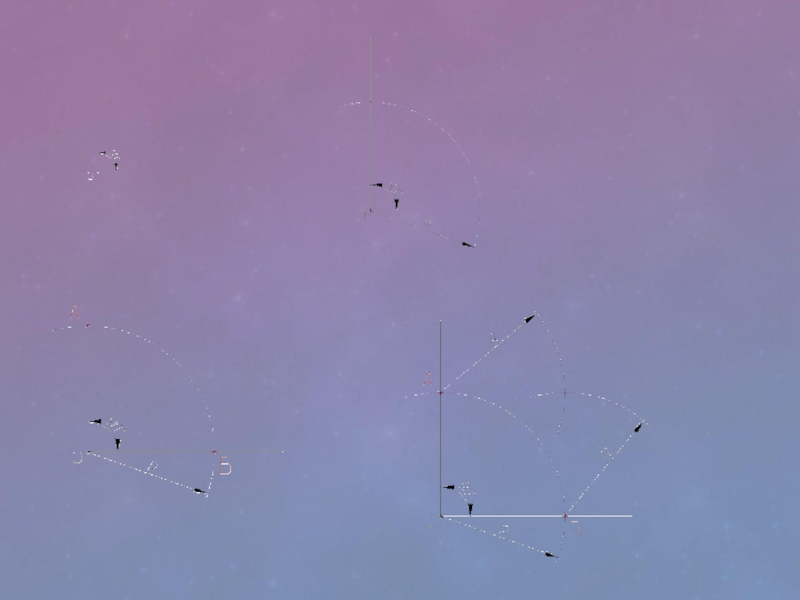

4. Сопряжения прямого угла.
5. Слайд 5
6. Слайд 6

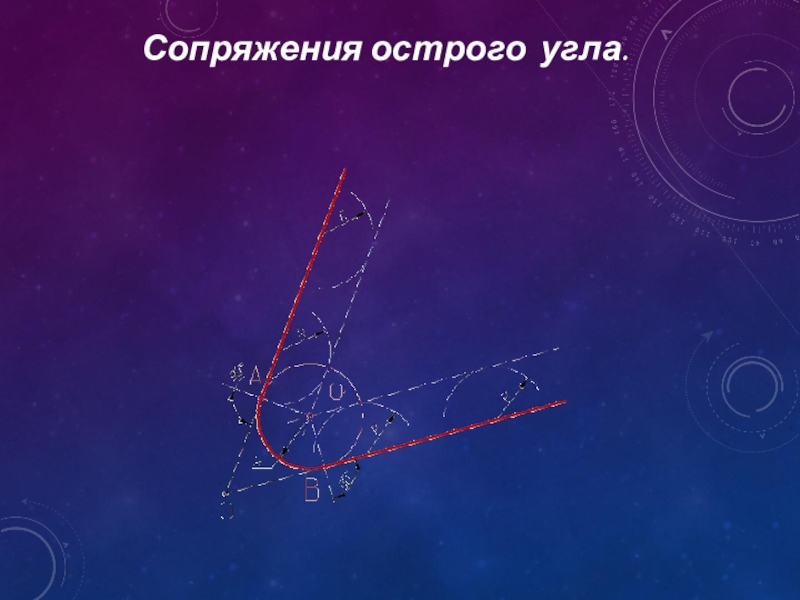

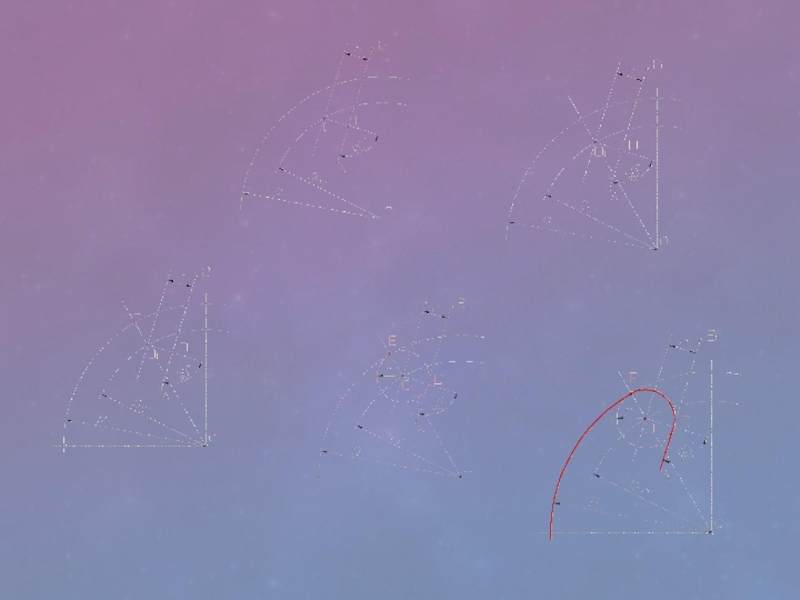

7. Сопряжения острого угла.
8. Слайд 8
9. Слайд 9

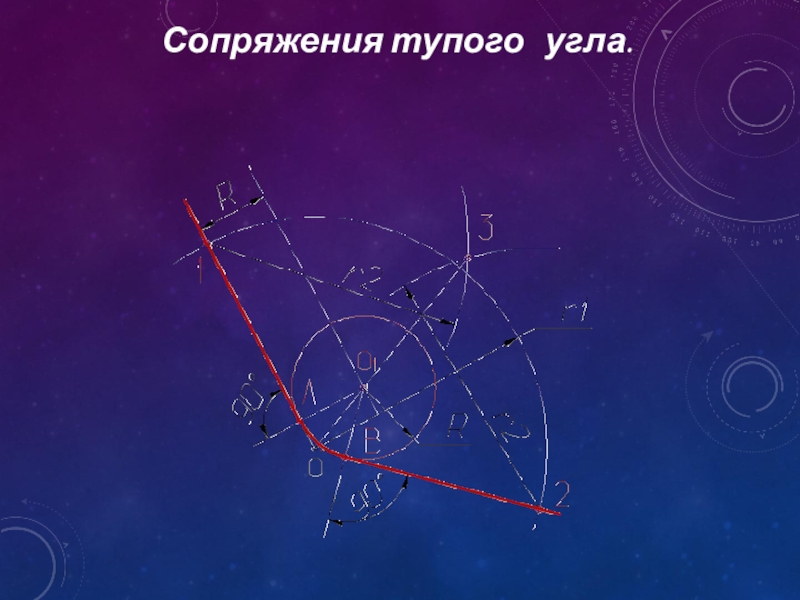

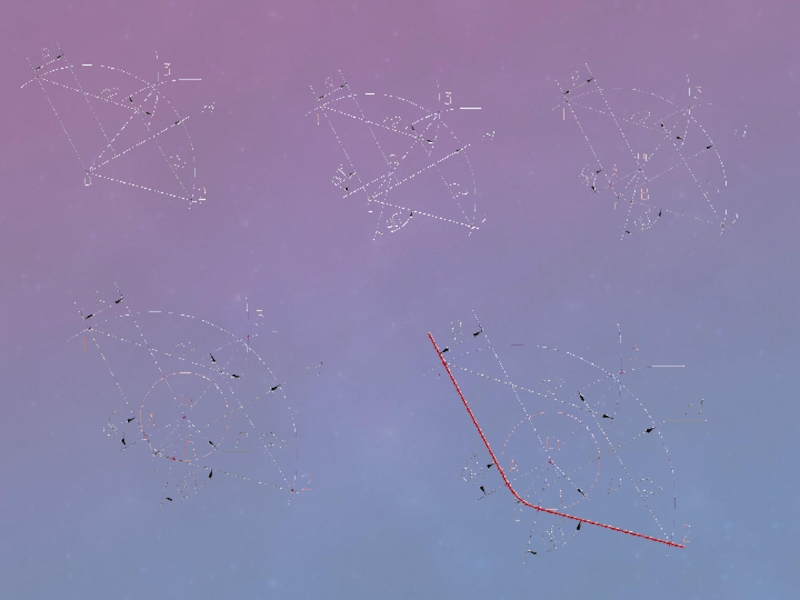

10. Сопряжения тупого угла.
11. Слайд 11
12. Слайд 12

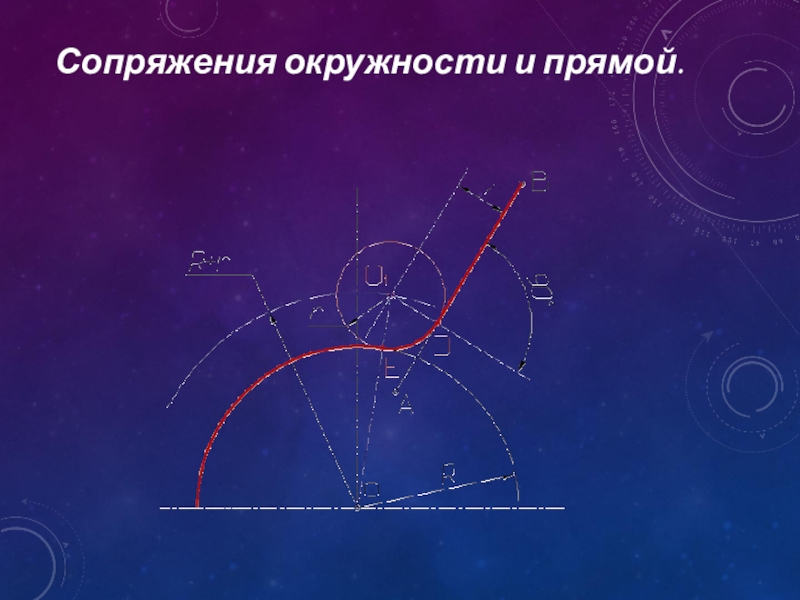

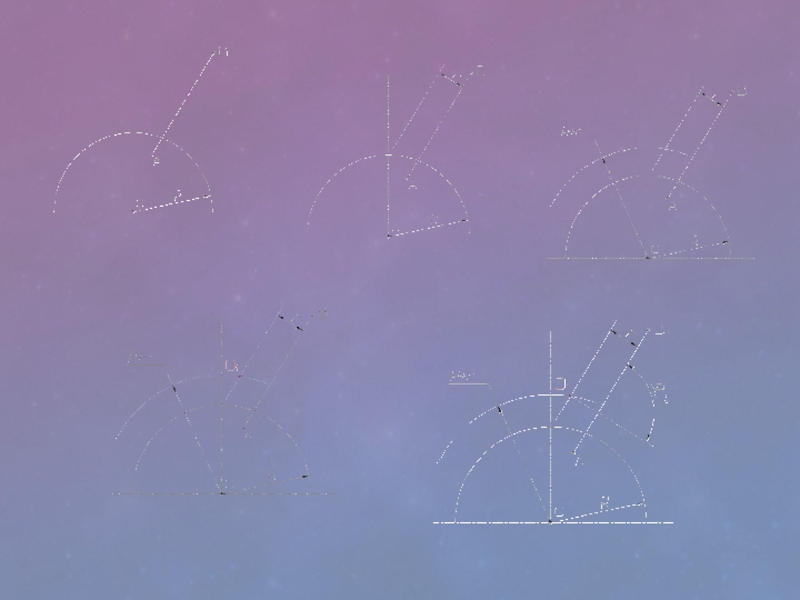

13. Сопряжения окружности и прямой.
14. Слайд 14
15. Слайд 15

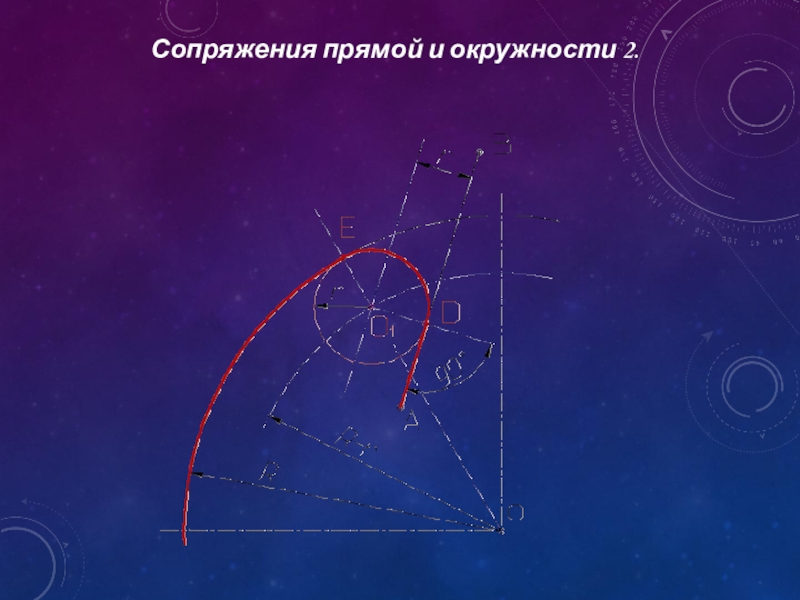

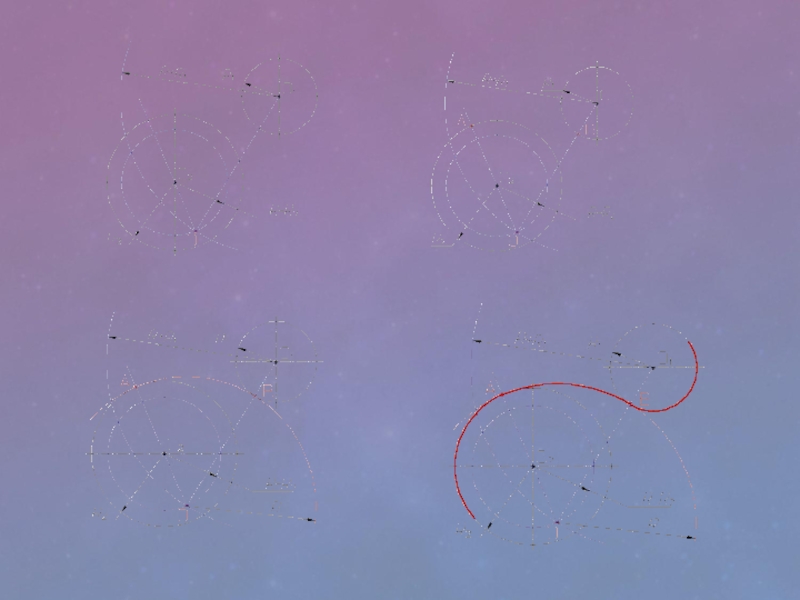

16. Сопряжения прямой и окружности 2.
17. Слайд 17
18. Слайд 18

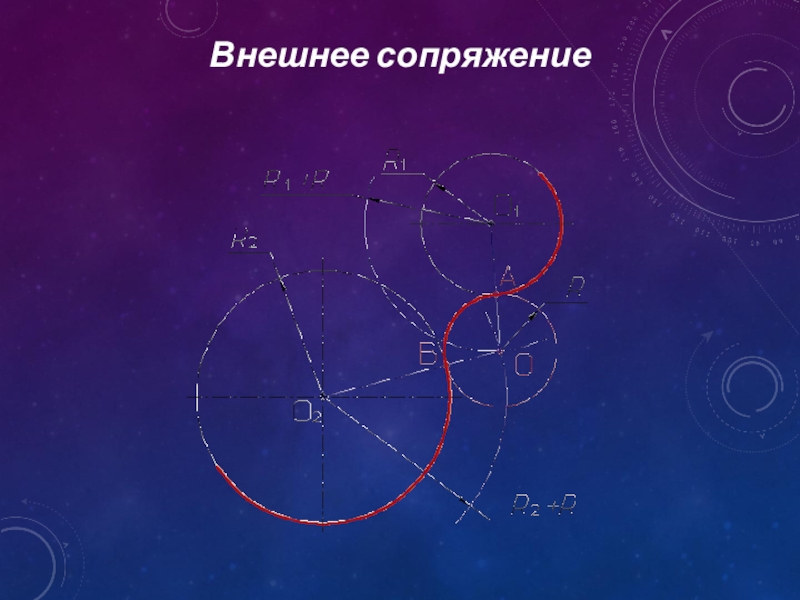

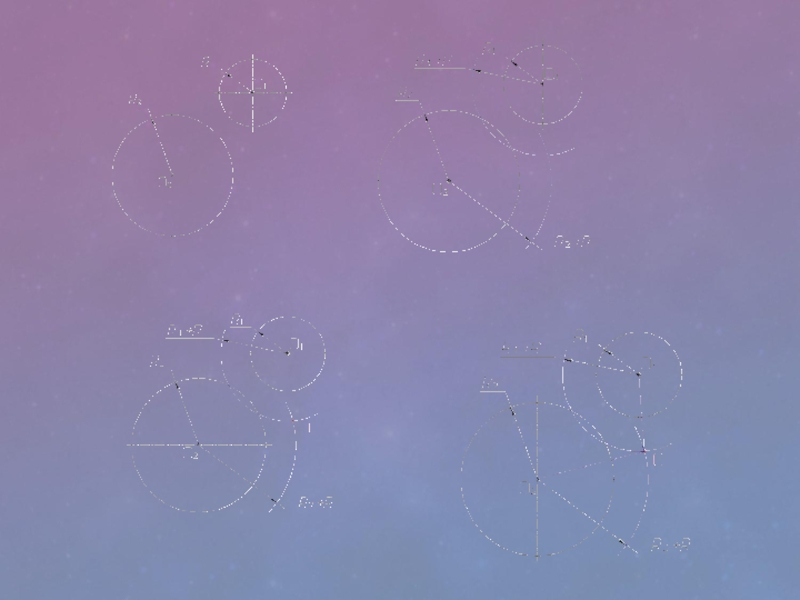

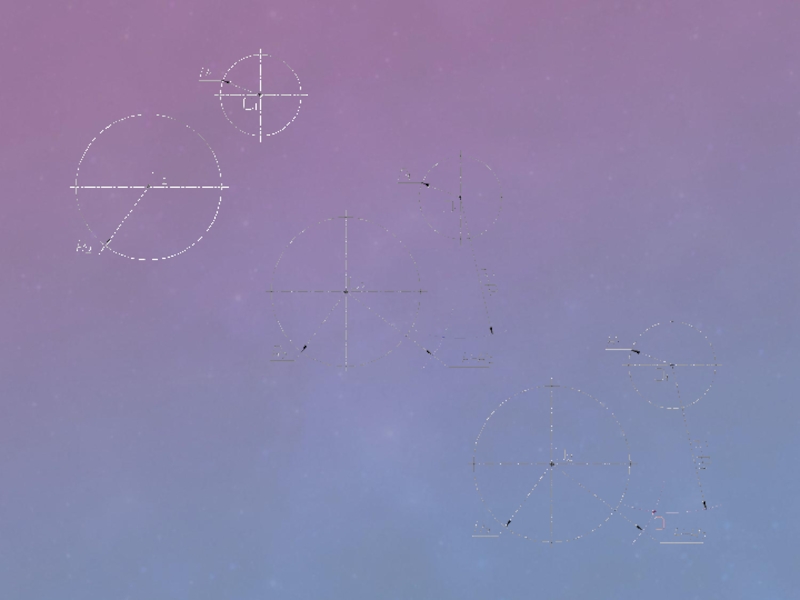

19. Внешнее сопряжение
20. Слайд 20
21. Слайд 21

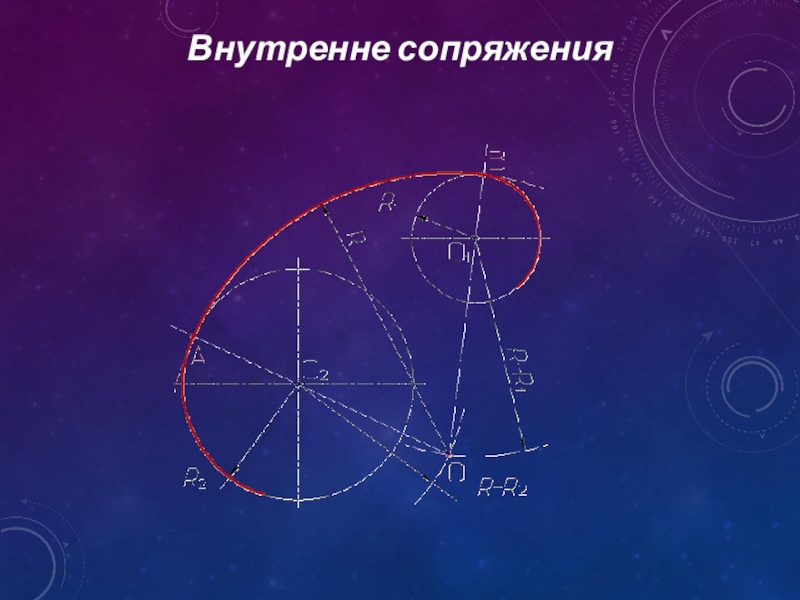

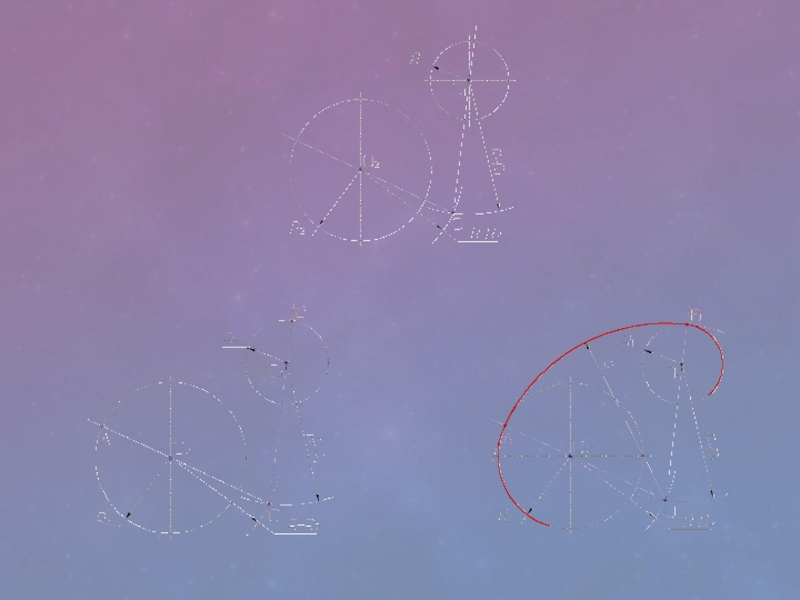

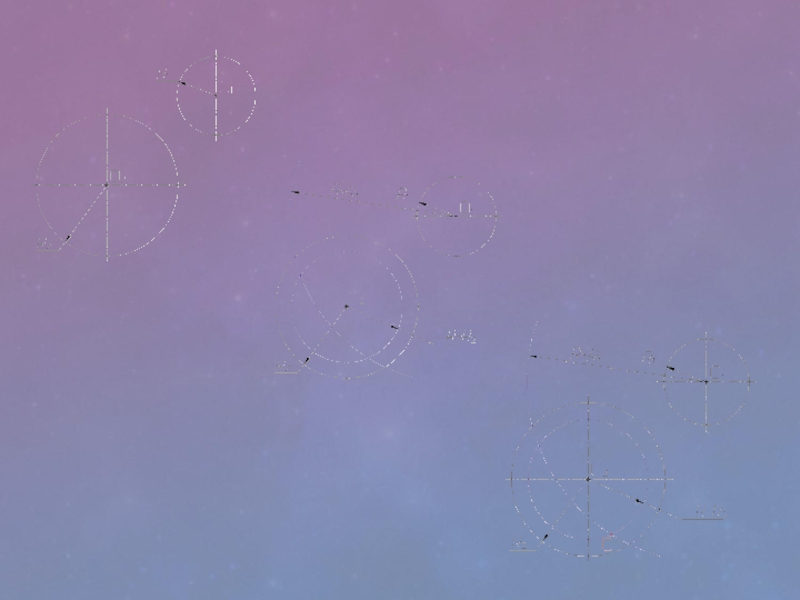

22. Внутренне сопряжения
23. Слайд 23
24. Слайд 24

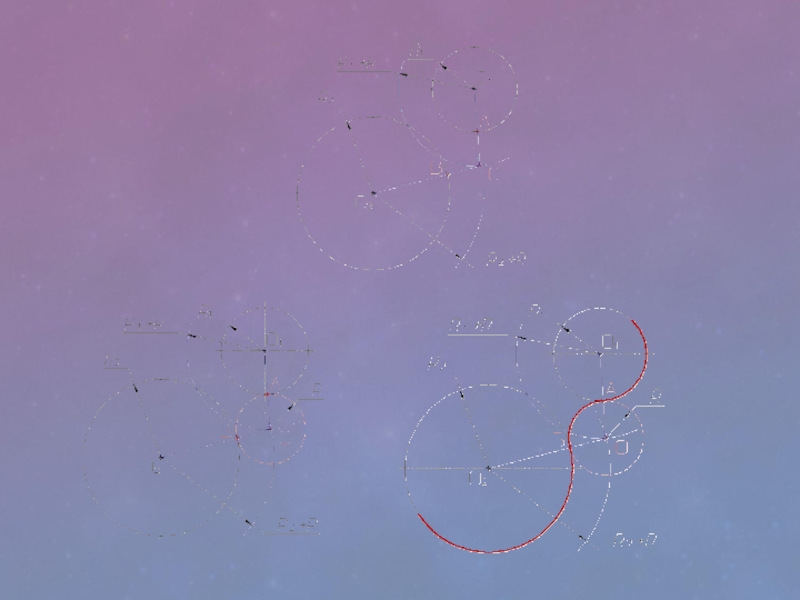

25. Смешанное сопряжения
26. Слайд 26
27. Слайд 27

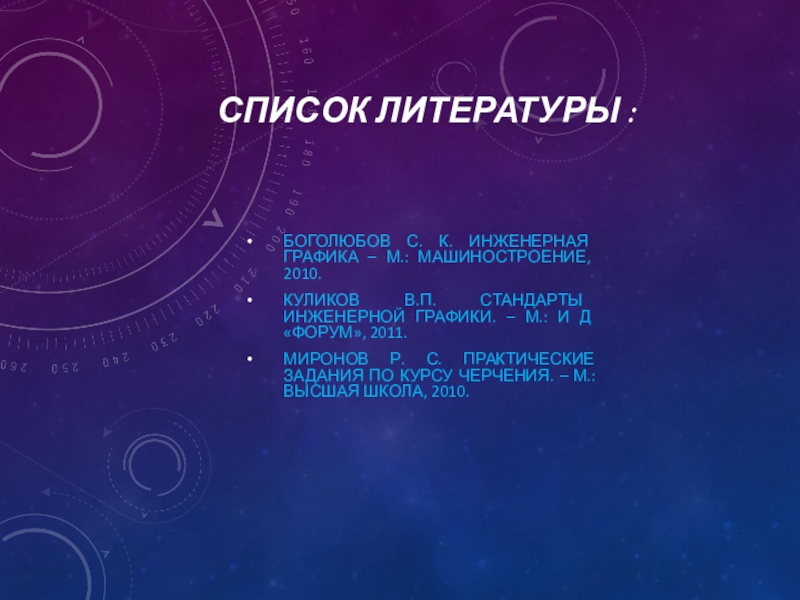

28. СПИСОК ЛИТЕРАТУРЫ :БОГОЛЮБОВ С. К. ИНЖЕНЕРНАЯ ГРАФИКА
29. СОПРЯЖЕНИЯ В ЖИЗНИ ЧЕЛОВЕКА.

ОСНОВЫ ПОСТРОЕНИЯ СОПРЯЖЕНИЯ. Для построения линии сопряжений необходимо знать центр, точки и радиус сопряжения.Центр сопряжения должен находиться на пересечении дополнительно построенных линий (прямых или дуг), равноудаленных от заданных линий (прямых или дуг) либо на величину радиуса

Главная
Разное
Презентация по Черчению Построение сопряжений

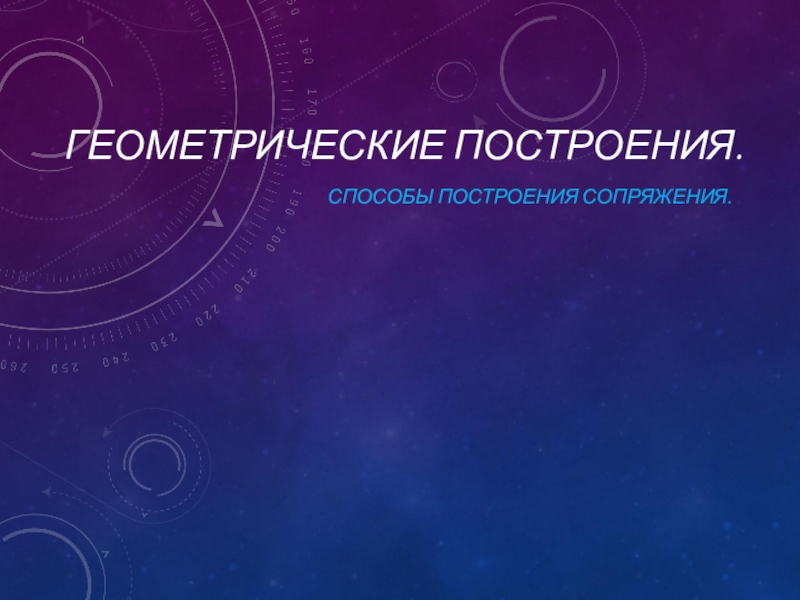

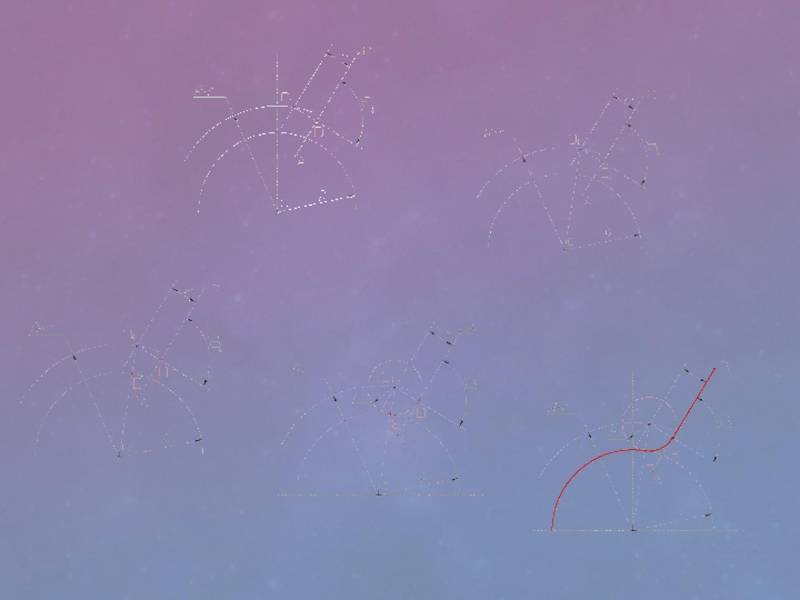

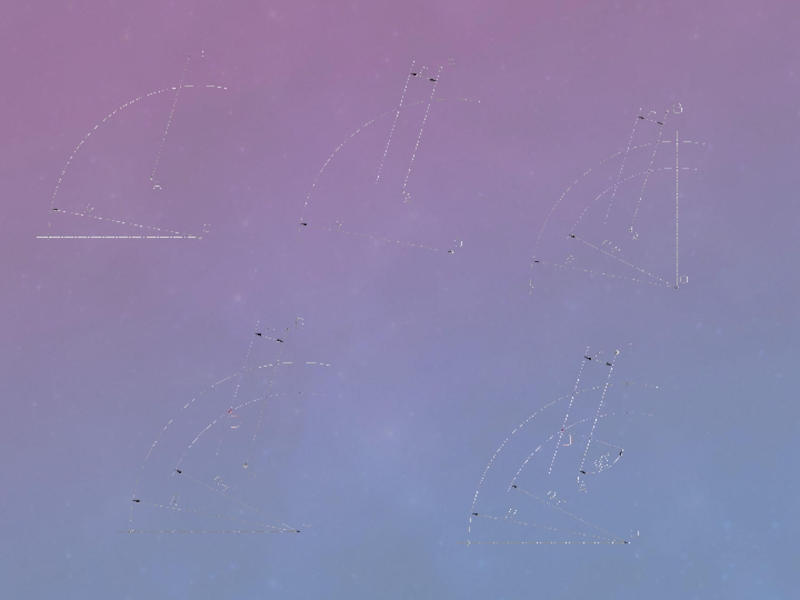

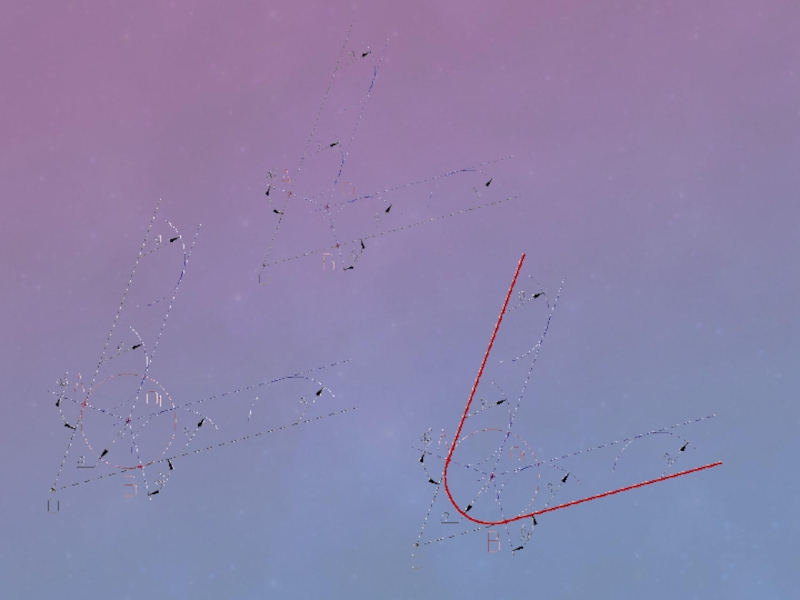

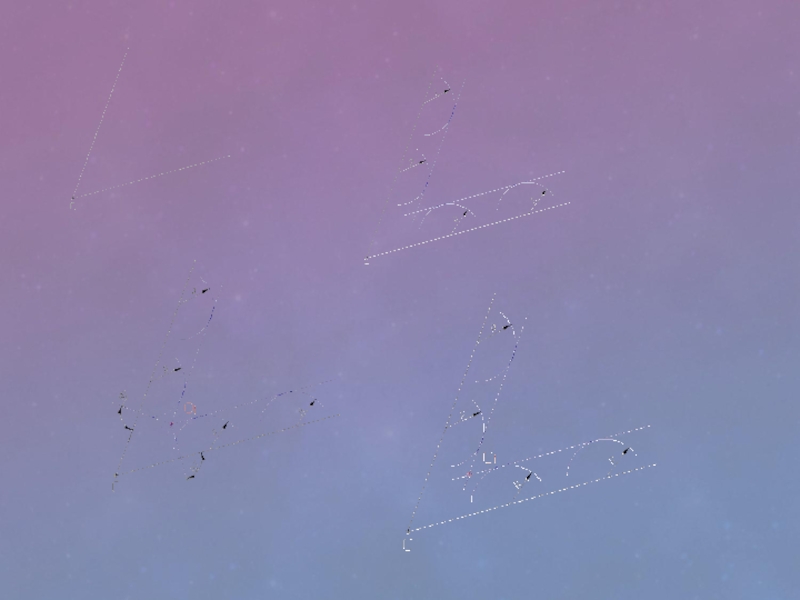

Слайд 1ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ.
СПОСОБЫ ПОСТРОЕНИЯ СОПРЯЖЕНИЯ.

Слайд 2ОСНОВЫ ПОСТРОЕНИЯ СОПРЯЖЕНИЯ.

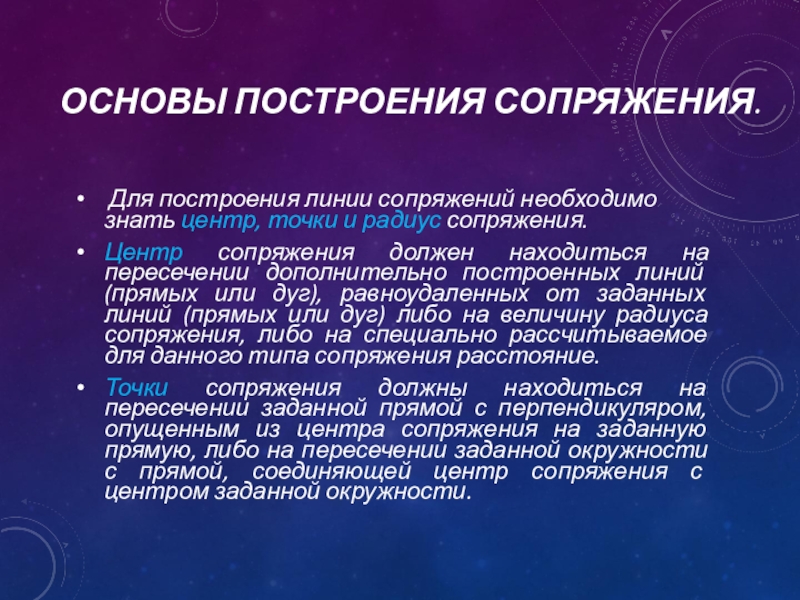

Для построения линии сопряжений необходимо знать центр, точки

и радиус сопряжения.
Центр сопряжения должен находиться на пересечении дополнительно построенных линий (прямых или дуг), равноудаленных от заданных линий (прямых или дуг) либо на величину радиуса сопряжения, либо на специально рассчитываемое для данного типа сопряжения расстояние.
Точки сопряжения должны находиться на пересечении заданной прямой с перпендикуляром, опущенным из центра сопряжения на заданную прямую, либо на пересечении заданной окружности с прямой, соединяющей центр сопряжения с центром заданной окружности.
