Презентация, доклад на урок Устройство электрооборудования автомобиля
Содержание
- 1. Презентация на урок Устройство электрооборудования автомобиля
- 2. Электрооборудование автомобиля - предназначенодля выработки и передачи электрической энергии
- 3. Цепь низкого напряжения обеспечивает электричествомпотребителей освещения и сигнализации, а
- 4. Цепь высокого напряжения служит для воспламенения рабочей смеси
- 5. К источниками тока можно отнести: аккумуляторную батарею (АКБ)и генератор.АКБ служит для
- 6. Генератор предназначен для подзарядки аккумуляторной батареи (АКБ) и питания всех приборов
- 7. К элементам управления относятся щитки предохранителей, блоки реле, электронные блоки
- 8. Потребители энергии бывают: основные,длительные, кратковременные.Основные:- топливная система;-
- 9. Дополнительные:- система охлаждения;- система освещения;- система активной безопасности;-
- 10. Кратковременные:- системы комфорта;- система пуска;- свечи накаливания;- звуковой сигнал;- прикуриватель.
- 11. СПАСИБО ЗА ВНИМАНИЕ!!!
Электрооборудование автомобиля - предназначенодля выработки и передачи электрической энергии потребителям различных систем и устройств автомобиля.Устройство электрооборудования автомобиля:источники тока;потребители тока;элементы управления;электрическая проводка.Все перечисленные элементы электрооборудованияобъединены в единую бортовую сеть.Электрообоурдование автомобиля можно разделить на две части цепь низкого напряжения и цепь высокого напряжения.
Слайд 1Государственное бюджетное профессиональное образовательное учреждение Саратовской области Петровский агропромышленный лицей
УСТРОЙСТВО И
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЕЙ

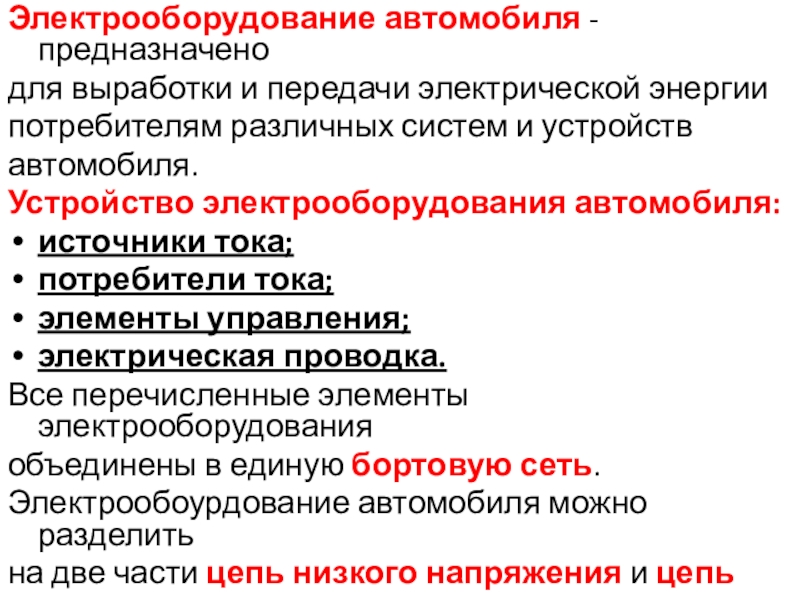

Слайд 2Электрооборудование автомобиля - предназначено
для выработки и передачи электрической энергии
потребителям различных систем и устройств
автомобиля.
Устройство электрооборудования автомобиля:
источники тока;
потребители тока;
элементы управления;
электрическая проводка.
Все перечисленные элементы электрооборудования
объединены в единую бортовую сеть.
Электрообоурдование автомобиля можно разделить
на две части цепь низкого напряжения и цепь
высокого напряжения.

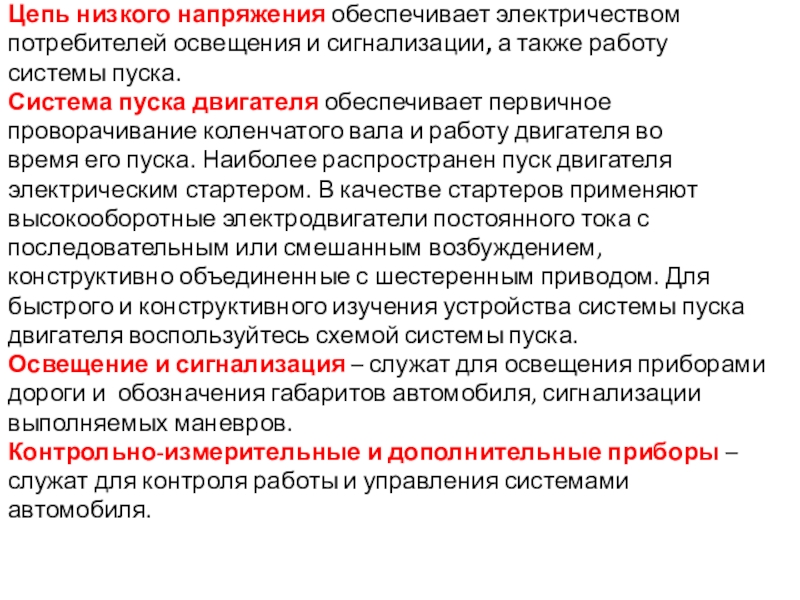

Слайд 3Цепь низкого напряжения обеспечивает электричеством
потребителей освещения и сигнализации, а также работу
системы пуска.
Система пуска
двигателя обеспечивает первичное
проворачивание коленчатого вала и работу двигателя во
время его пуска. Наиболее распространен пуск двигателя
электрическим стартером. В качестве стартеров применяют
высокооборотные электродвигатели постоянного тока с
последовательным или смешанным возбуждением,
конструктивно объединенные с шестеренным приводом. Для
быстрого и конструктивного изучения устройства системы пуска
двигателя воспользуйтесь схемой системы пуска.
Освещение и сигнализация – служат для освещения приборами
дороги и обозначения габаритов автомобиля, сигнализации
выполняемых маневров.
Контрольно-измерительные и дополнительные приборы –
служат для контроля работы и управления системами
автомобиля.
проворачивание коленчатого вала и работу двигателя во
время его пуска. Наиболее распространен пуск двигателя
электрическим стартером. В качестве стартеров применяют
высокооборотные электродвигатели постоянного тока с
последовательным или смешанным возбуждением,
конструктивно объединенные с шестеренным приводом. Для
быстрого и конструктивного изучения устройства системы пуска
двигателя воспользуйтесь схемой системы пуска.
Освещение и сигнализация – служат для освещения приборами
дороги и обозначения габаритов автомобиля, сигнализации
выполняемых маневров.
Контрольно-измерительные и дополнительные приборы –
служат для контроля работы и управления системами
автомобиля.

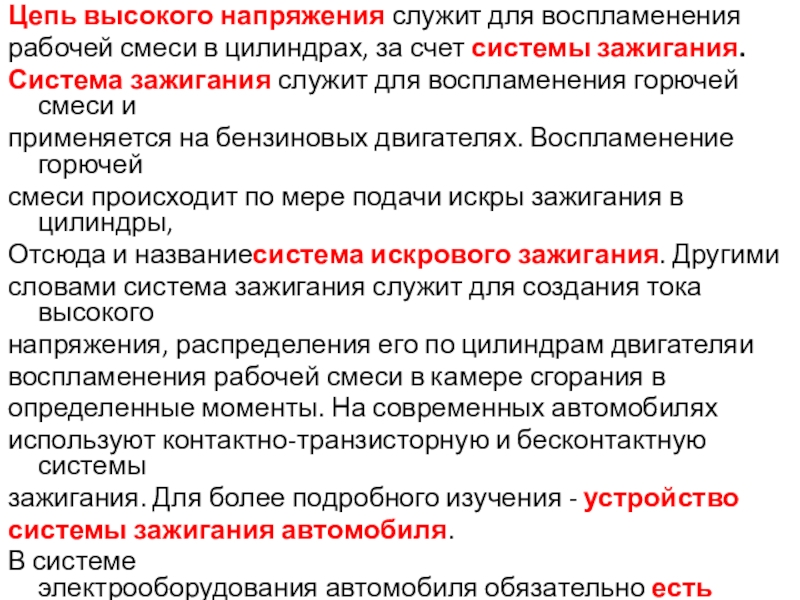

Слайд 4Цепь высокого напряжения служит для воспламенения
рабочей смеси в цилиндрах, за счет системы
зажигания.
Система зажигания служит для воспламенения горючей смеси и
применяется на бензиновых двигателях. Воспламенение горючей
смеси происходит по мере подачи искры зажигания в цилиндры,
Отсюда и названиесистема искрового зажигания. Другими
словами система зажигания служит для создания тока высокого
напряжения, распределения его по цилиндрам двигателяи
воспламенения рабочей смеси в камере сгорания в
определенные моменты. На современных автомобилях
используют контактно-транзисторную и бесконтактную системы
зажигания. Для более подробного изучения - устройство
системы зажигания автомобиля.
В системе электрооборудования автомобиля обязательно есть
источник вырабатывания тока и его потребитель. Их
взаимосвязанная работа реализуется с помощью электрической
проводки.
Система зажигания служит для воспламенения горючей смеси и
применяется на бензиновых двигателях. Воспламенение горючей
смеси происходит по мере подачи искры зажигания в цилиндры,
Отсюда и названиесистема искрового зажигания. Другими
словами система зажигания служит для создания тока высокого
напряжения, распределения его по цилиндрам двигателяи
воспламенения рабочей смеси в камере сгорания в
определенные моменты. На современных автомобилях
используют контактно-транзисторную и бесконтактную системы
зажигания. Для более подробного изучения - устройство
системы зажигания автомобиля.
В системе электрооборудования автомобиля обязательно есть
источник вырабатывания тока и его потребитель. Их
взаимосвязанная работа реализуется с помощью электрической
проводки.

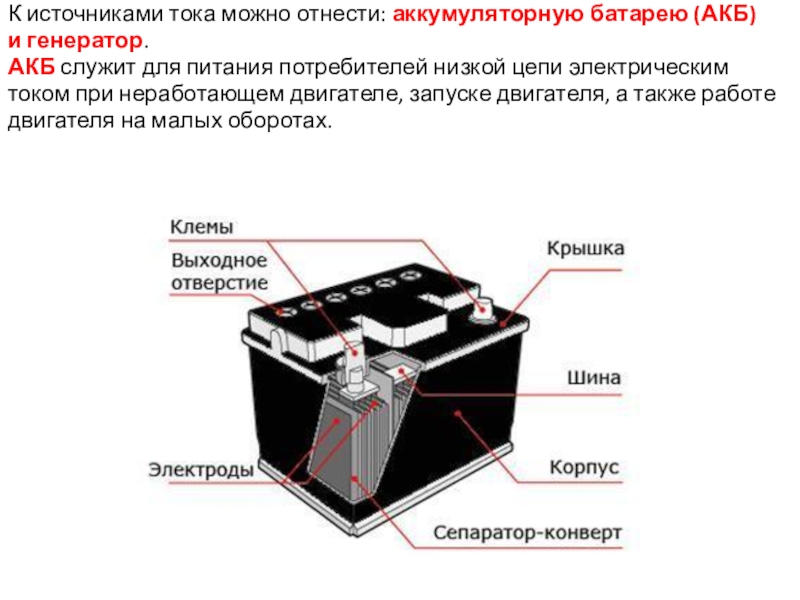

Слайд 5К источниками тока можно отнести: аккумуляторную батарею (АКБ)
и генератор.
АКБ служит для питания потребителей низкой цепи электрическим
током при
неработающем двигателе, запуске двигателя, а также работе
двигателя на малых оборотах.
двигателя на малых оборотах.

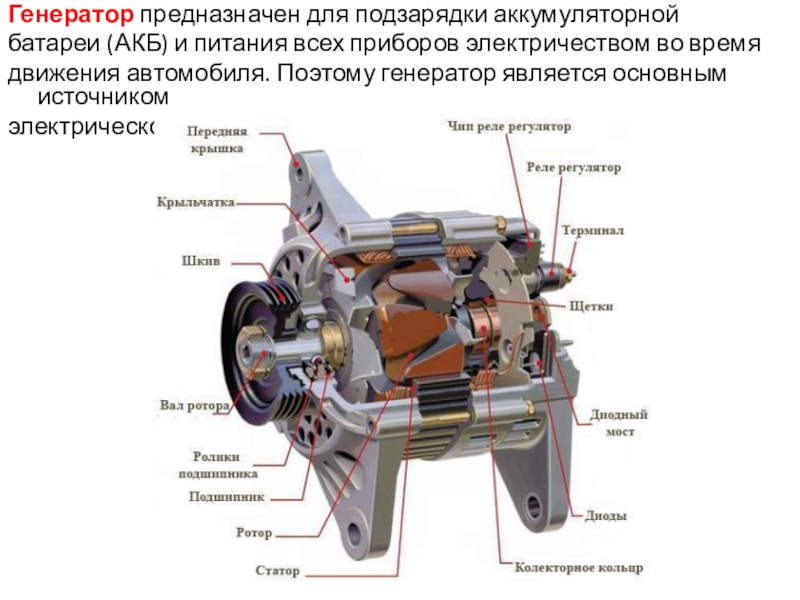

Слайд 6Генератор предназначен для подзарядки аккумуляторной
батареи (АКБ) и питания всех приборов электричеством во время
движения автомобиля. Поэтому
генератор является основным источником
электрического тока.
электрического тока.

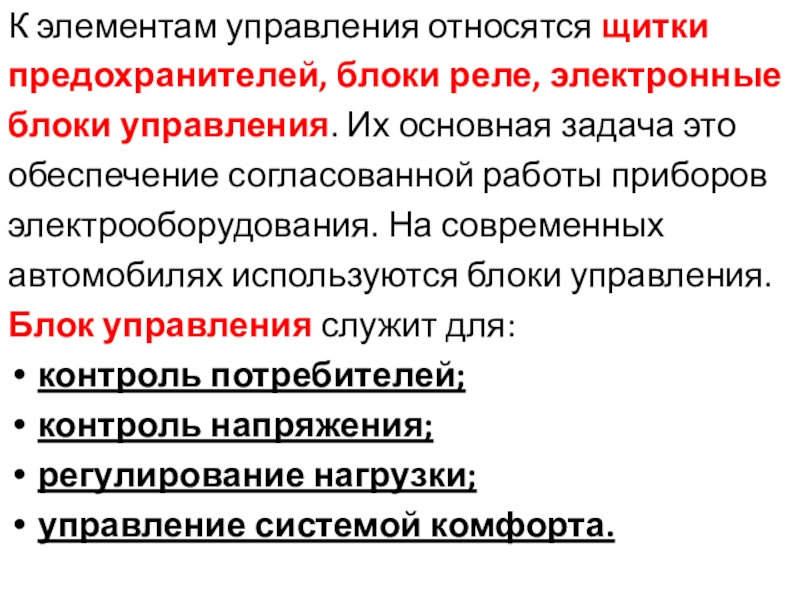

Слайд 7К элементам управления относятся щитки
предохранителей, блоки реле, электронные
блоки управления. Их основная задача
это
обеспечение согласованной работы приборов
электрооборудования. На современных
автомобилях используются блоки управления.
Блок управления служит для:
контроль потребителей;
контроль напряжения;
регулирование нагрузки;
управление системой комфорта.
обеспечение согласованной работы приборов
электрооборудования. На современных
автомобилях используются блоки управления.
Блок управления служит для:
контроль потребителей;
контроль напряжения;
регулирование нагрузки;
управление системой комфорта.

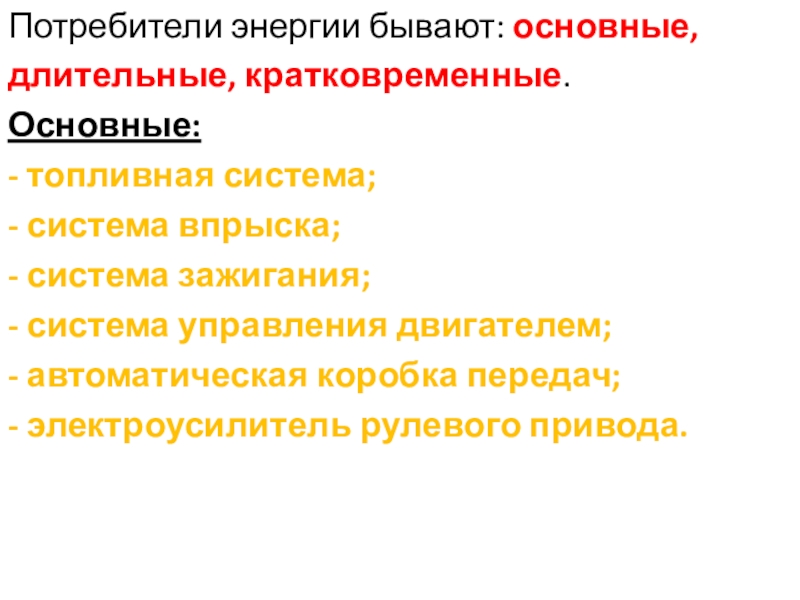

Слайд 8Потребители энергии бывают: основные,
длительные, кратковременные.
Основные:
- топливная система;
- система впрыска;
- система зажигания;
-
система управления двигателем;
- автоматическая коробка передач;
- электроусилитель рулевого привода.
- автоматическая коробка передач;
- электроусилитель рулевого привода.

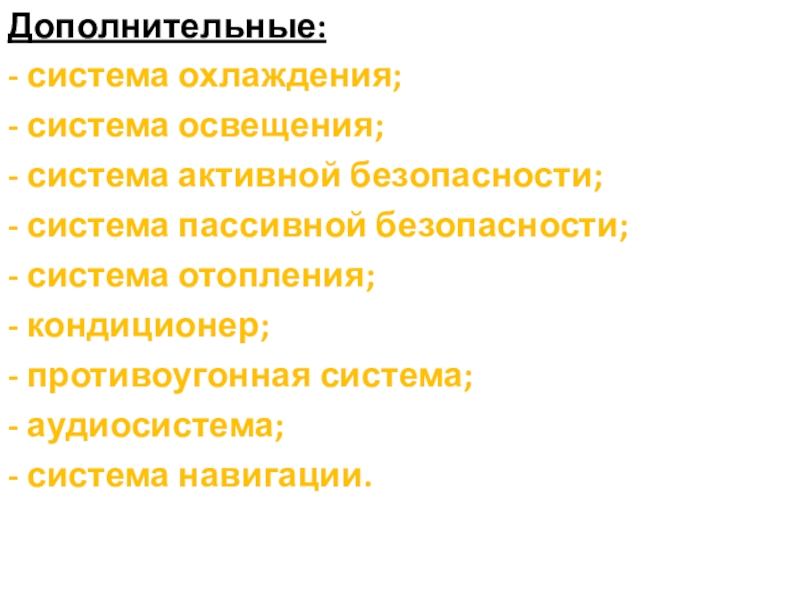

Слайд 9Дополнительные:
- система охлаждения;
- система освещения;
- система активной безопасности;
- система пассивной безопасности;
- система
отопления;
- кондиционер;
- противоугонная система;
- аудиосистема;
- система навигации.
- кондиционер;
- противоугонная система;
- аудиосистема;
- система навигации.

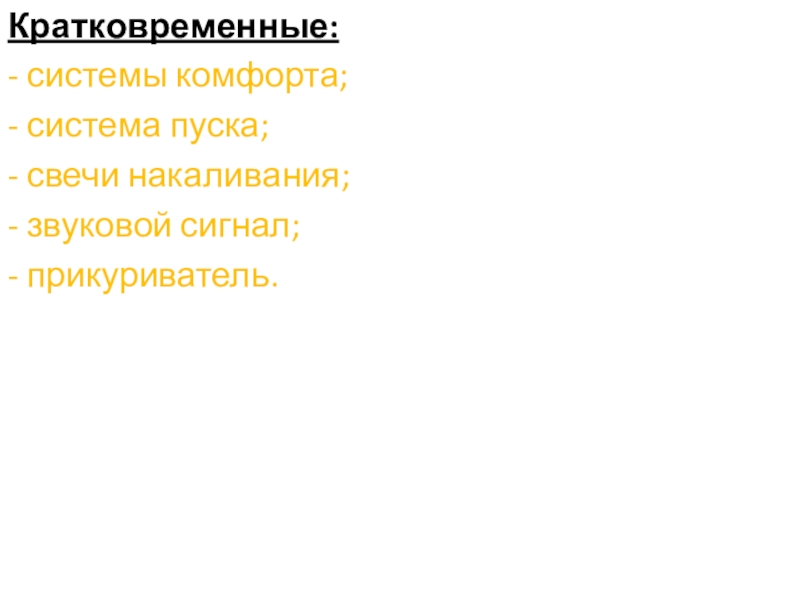

Слайд 10Кратковременные:
- системы комфорта;
- система пуска;
- свечи накаливания;
- звуковой сигнал;
- прикуриватель.
