Презентация, доклад к уроку по теме Монтаж подземных и наземных газопроводов для студентов гр. 3ТГС , предмет МДК 02.01Реализация технологических процессов монтажа систем газораспределения и газопотребления
Содержание
- 1. Презентация к уроку по теме Монтаж подземных и наземных газопроводов для студентов гр. 3ТГС , предмет МДК 02.01Реализация технологических процессов монтажа систем газораспределения и газопотребления
- 2. Актуальность темыПолиэтиленовые трубы для газопроводов отвечают высоким
- 3. Цель: Познакомить студентов с особенностями прокладки подземных газопроводов
- 4. Трубы из полиэтилена, характеристики и достоинства В
- 5. Где нельзя прокладывать газопроводы, сделанные из полиэтиленовых
- 6. Если местность имеет уклон больше 200%, то

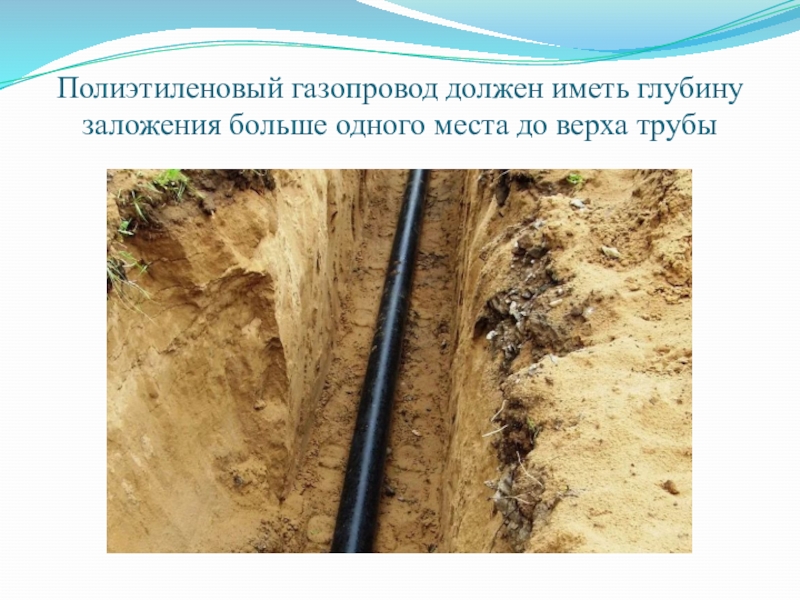

- 7. Полиэтиленовый газопровод должен иметь глубину заложения больше одного места до верха трубы
- 8. Газопровод из полиэтиленовых труб должен быть обязательно
- 9. В одной траншее могут быть проложены сразу
- 10. В районах, где наблюдается температура воздуха ниже
- 11. Для соединения газопровода из полиэтилена с участками,
- 12. Прокладка подземных газопроводов в заранее подготовленные вырытые траншеи

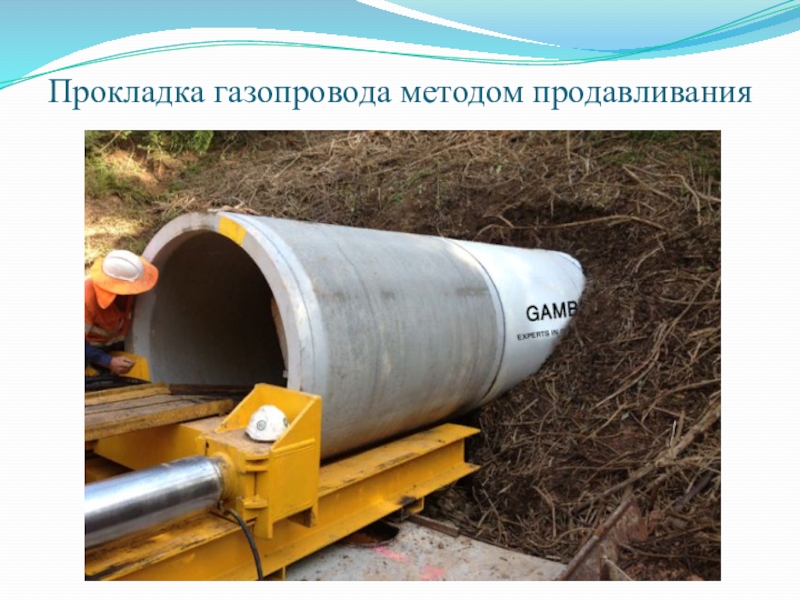

- 13. Прокладка газопровода методом продавливания

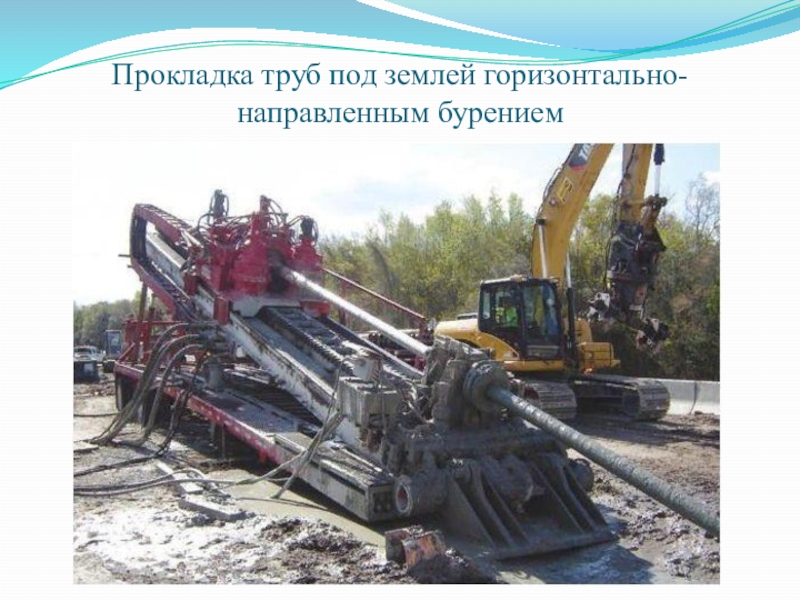

- 14. Прокладка труб под землей горизонтально-направленным бурением

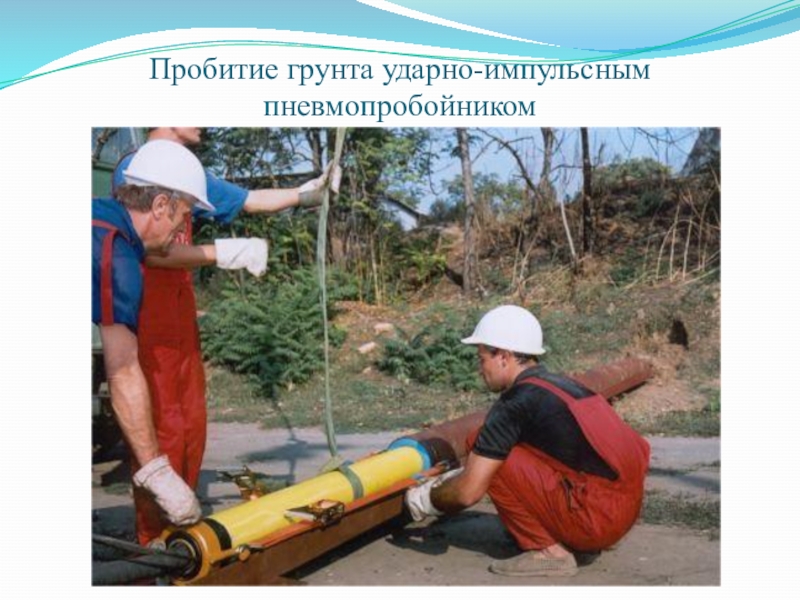

- 15. Пробитие грунта ударно-импульсным пневмопробойником
- 16. Преимущества газовых коммуникаций из полиэтилена:не подвержены коррозии
- 17. Литература:Прокладка газопроводов из полиэтиленовых труб, электронный ресурс:
Актуальность темыПолиэтиленовые трубы для газопроводов отвечают высоким эксплуатационным требованиям, они дешевле стальных, но не менее надежны и долговечны
Слайд 1ТОГАПОУ «Промышленно-технологический колледж»
Прокладка подземных газопроводов из полиэтиленовых труб
Автор:
Кулыгина Елена Ивановна
Преподаватель спецдисциплин
ТОГАПОУ

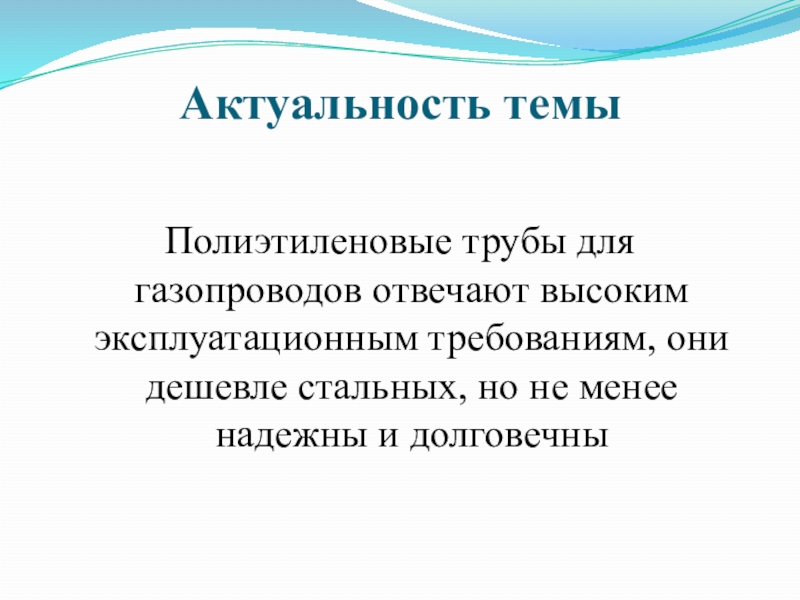

Слайд 2Актуальность темы
Полиэтиленовые трубы для газопроводов отвечают высоким эксплуатационным требованиям, они дешевле
стальных, но не менее надежны и долговечны

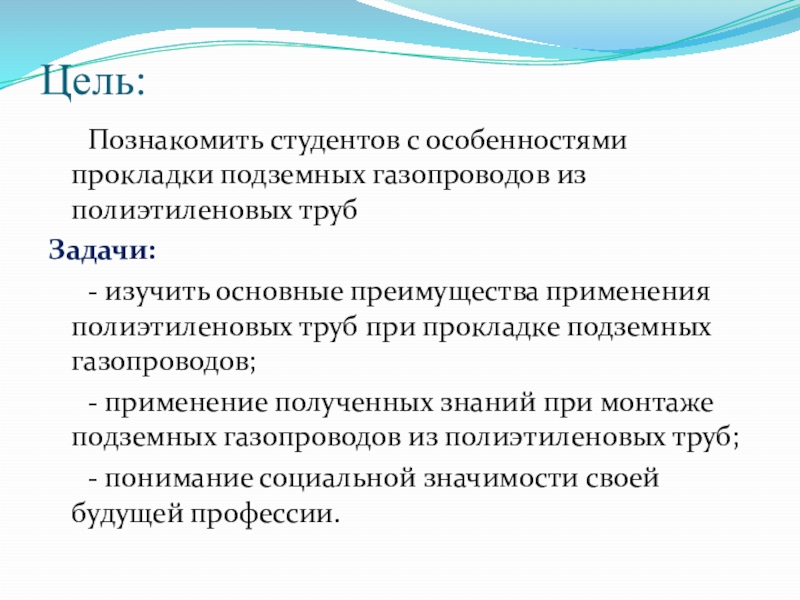

Слайд 3Цель:
Познакомить студентов с особенностями прокладки подземных газопроводов из полиэтиленовых труб
Задачи:
- изучить
основные преимущества применения полиэтиленовых труб при прокладке подземных газопроводов;
- применение полученных знаний при монтаже подземных газопроводов из полиэтиленовых труб;
- понимание социальной значимости своей будущей профессии.
- применение полученных знаний при монтаже подземных газопроводов из полиэтиленовых труб;
- понимание социальной значимости своей будущей профессии.

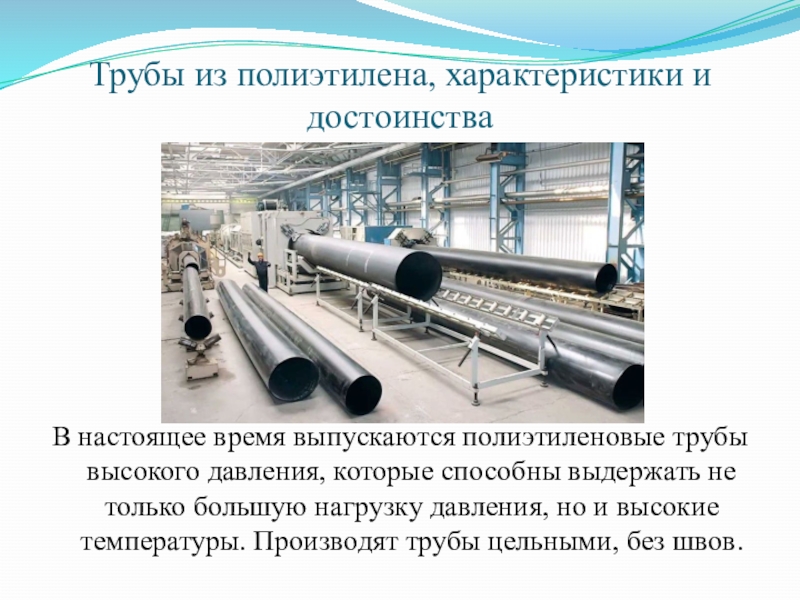

Слайд 4Трубы из полиэтилена, характеристики и достоинства
В настоящее время выпускаются полиэтиленовые
трубы высокого давления, которые способны выдержать не только большую нагрузку давления, но и высокие температуры. Производят трубы цельными, без швов.

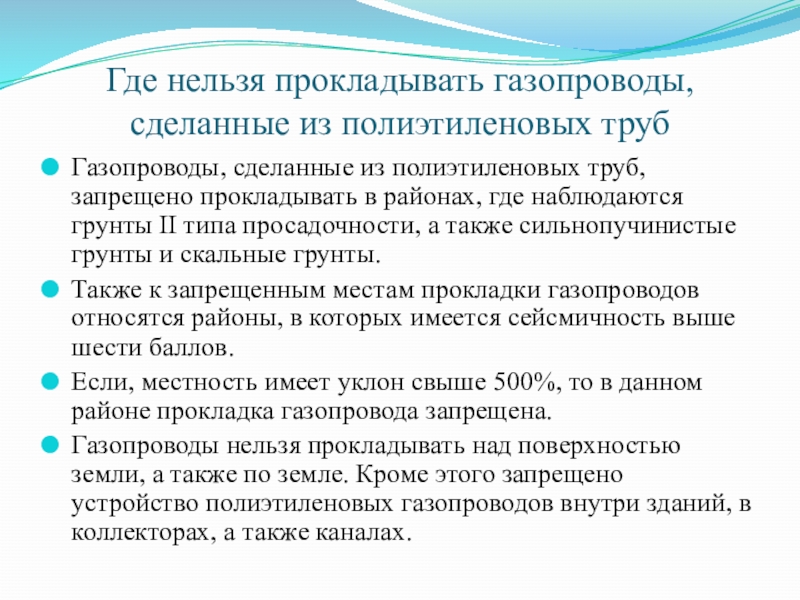

Слайд 5Где нельзя прокладывать газопроводы, сделанные из полиэтиленовых труб
Газопроводы, сделанные из полиэтиленовых
труб, запрещено прокладывать в районах, где наблюдаются грунты II типа просадочности, а также сильнопучинистые грунты и скальные грунты.
Также к запрещенным местам прокладки газопроводов относятся районы, в которых имеется сейсмичность выше шести баллов.
Если, местность имеет уклон свыше 500%, то в данном районе прокладка газопровода запрещена.
Газопроводы нельзя прокладывать над поверхностью земли, а также по земле. Кроме этого запрещено устройство полиэтиленовых газопроводов внутри зданий, в коллекторах, а также каналах.
Также к запрещенным местам прокладки газопроводов относятся районы, в которых имеется сейсмичность выше шести баллов.
Если, местность имеет уклон свыше 500%, то в данном районе прокладка газопровода запрещена.
Газопроводы нельзя прокладывать над поверхностью земли, а также по земле. Кроме этого запрещено устройство полиэтиленовых газопроводов внутри зданий, в коллекторах, а также каналах.

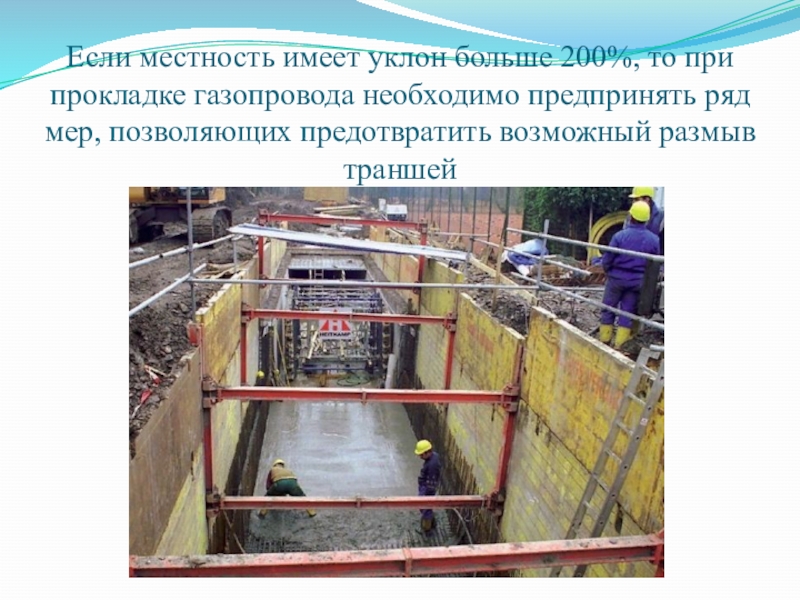

Слайд 6Если местность имеет уклон больше 200%, то при прокладке газопровода необходимо
предпринять ряд мер, позволяющих предотвратить возможный размыв траншей

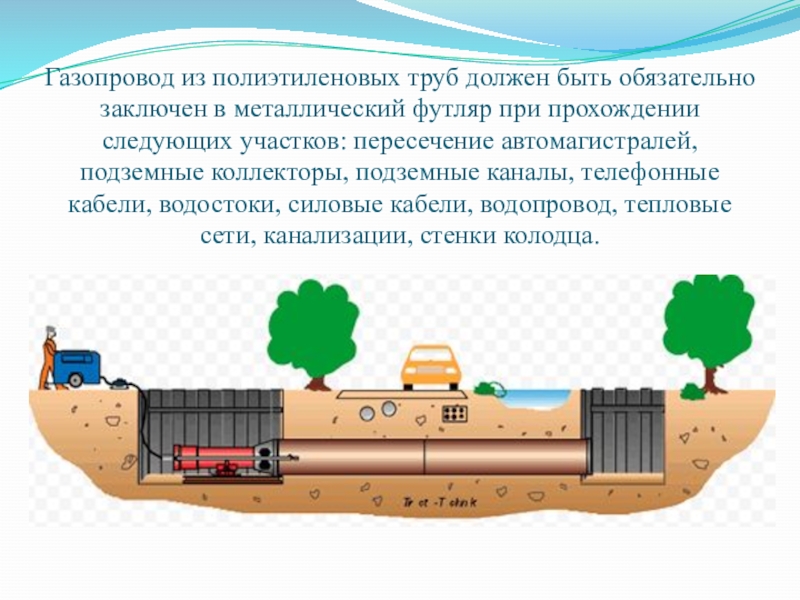

Слайд 8Газопровод из полиэтиленовых труб должен быть обязательно заключен в металлический футляр
при прохождении следующих участков: пересечение автомагистралей, подземные коллекторы, подземные каналы, телефонные кабели, водостоки, силовые кабели, водопровод, тепловые сети, канализации, стенки колодца.

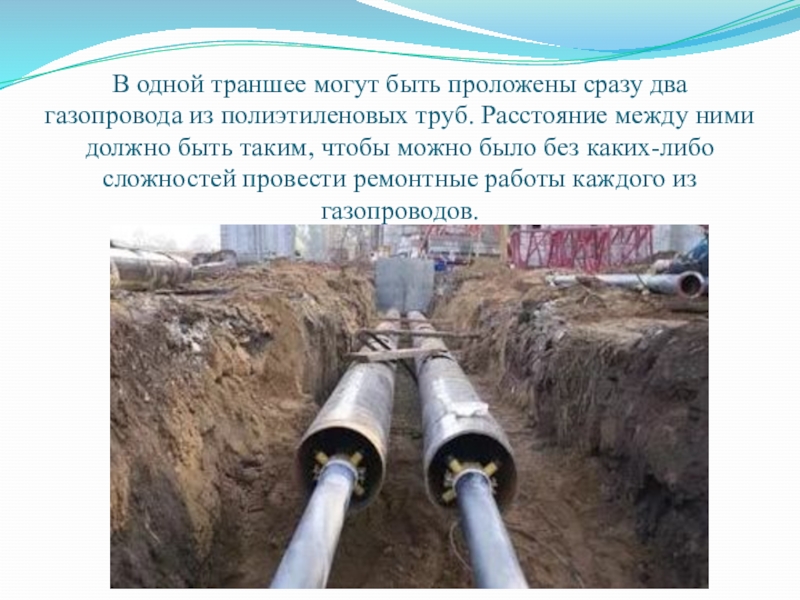

Слайд 9В одной траншее могут быть проложены сразу два газопровода из полиэтиленовых
труб. Расстояние между ними должно быть таким, чтобы можно было без каких-либо сложностей провести ремонтные работы каждого из газопроводов.

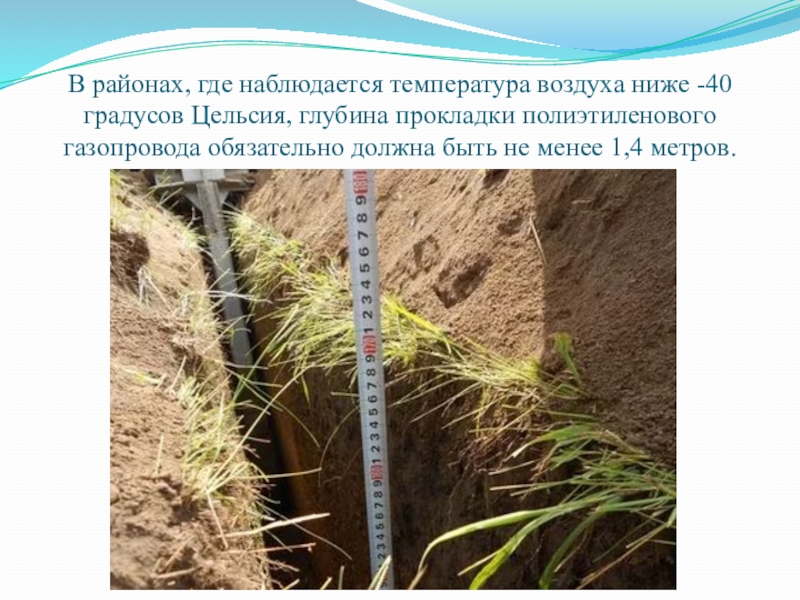

Слайд 10В районах, где наблюдается температура воздуха ниже -40 градусов Цельсия, глубина
прокладки полиэтиленового газопровода обязательно должна быть не менее 1,4 метров.

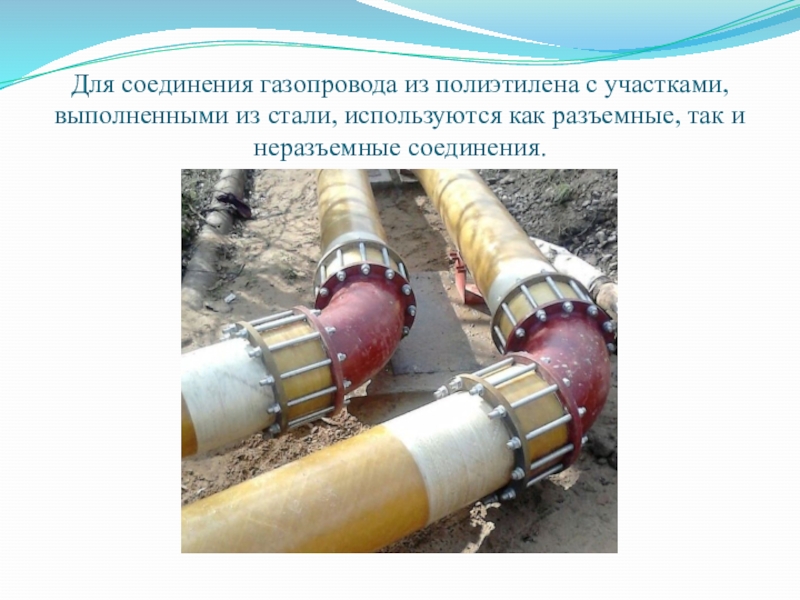

Слайд 11Для соединения газопровода из полиэтилена с участками, выполненными из стали, используются
как разъемные, так и неразъемные соединения.

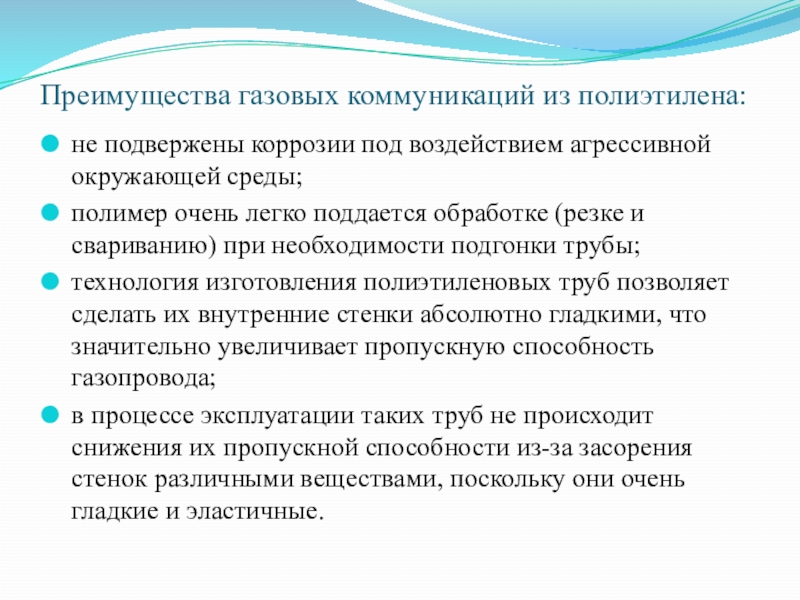

Слайд 16Преимущества газовых коммуникаций из полиэтилена:
не подвержены коррозии под воздействием агрессивной окружающей
среды;
полимер очень легко поддается обработке (резке и свариванию) при необходимости подгонки трубы;
технология изготовления полиэтиленовых труб позволяет сделать их внутренние стенки абсолютно гладкими, что значительно увеличивает пропускную способность газопровода;
в процессе эксплуатации таких труб не происходит снижения их пропускной способности из-за засорения стенок различными веществами, поскольку они очень гладкие и эластичные.
полимер очень легко поддается обработке (резке и свариванию) при необходимости подгонки трубы;
технология изготовления полиэтиленовых труб позволяет сделать их внутренние стенки абсолютно гладкими, что значительно увеличивает пропускную способность газопровода;
в процессе эксплуатации таких труб не происходит снижения их пропускной способности из-за засорения стенок различными веществами, поскольку они очень гладкие и эластичные.

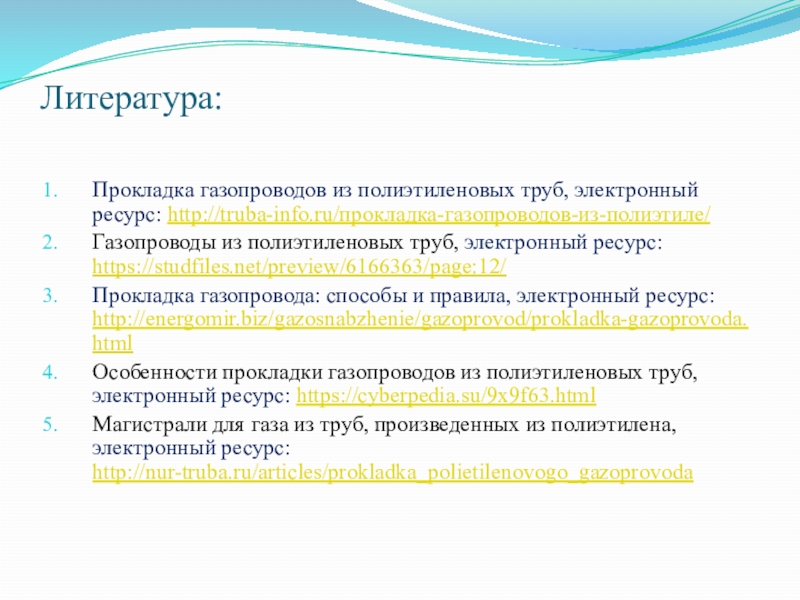

Слайд 17Литература:
Прокладка газопроводов из полиэтиленовых труб, электронный ресурс: http://truba-info.ru/прокладка-газопроводов-из-полиэтиле/
Газопроводы из полиэтиленовых труб,
электронный ресурс: https://studfiles.net/preview/6166363/page:12/
Прокладка газопровода: способы и правила, электронный ресурс: http://energomir.biz/gazosnabzhenie/gazoprovod/prokladka-gazoprovoda.html
Особенности прокладки газопроводов из полиэтиленовых труб, электронный ресурс: https://cyberpedia.su/9x9f63.html
Магистрали для газа из труб, произведенных из полиэтилена, электронный ресурс: http://nur-truba.ru/articles/prokladka_polietilenovogo_gazoprovoda
Прокладка газопровода: способы и правила, электронный ресурс: http://energomir.biz/gazosnabzhenie/gazoprovod/prokladka-gazoprovoda.html
Особенности прокладки газопроводов из полиэтиленовых труб, электронный ресурс: https://cyberpedia.su/9x9f63.html
Магистрали для газа из труб, произведенных из полиэтилена, электронный ресурс: http://nur-truba.ru/articles/prokladka_polietilenovogo_gazoprovoda
