Слайд 1ТИПОЛОГИЯ ЗДАНИЙ
Специальность: 120703 Информационные системы обеспечения градостроительной деятельности
Преподаватель: Т.В. Николаева

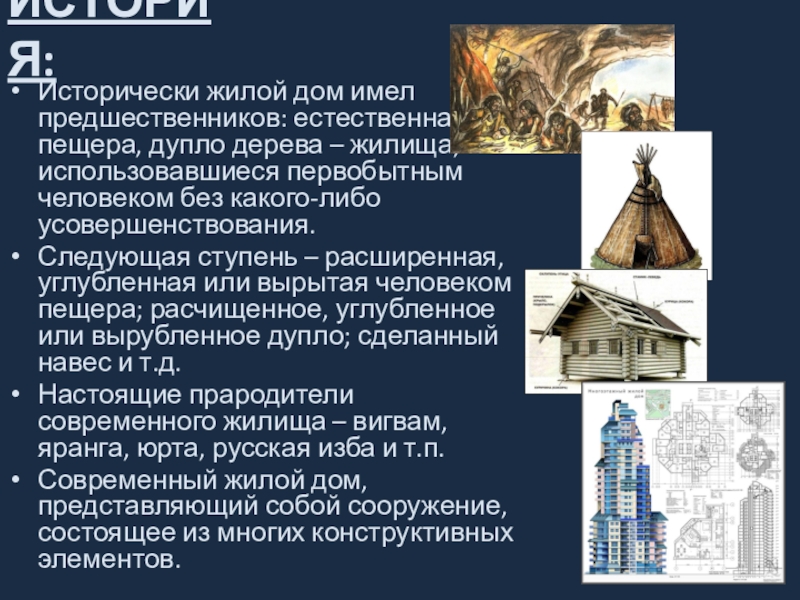

Слайд 3ИСТОРИЯ:
Исторически жилой дом имел предшественников: естественная пещера, дупло дерева – жилища,
Следующая ступень – расширенная, углубленная или вырытая человеком пещера; расчищенное, углубленное или вырубленное дупло; сделанный навес и т.д.
Настоящие прародители современного жилища – вигвам, яранга, юрта, русская изба и т.п.
Современный жилой дом, представляющий собой сооружение, состоящее из многих конструктивных элементов.

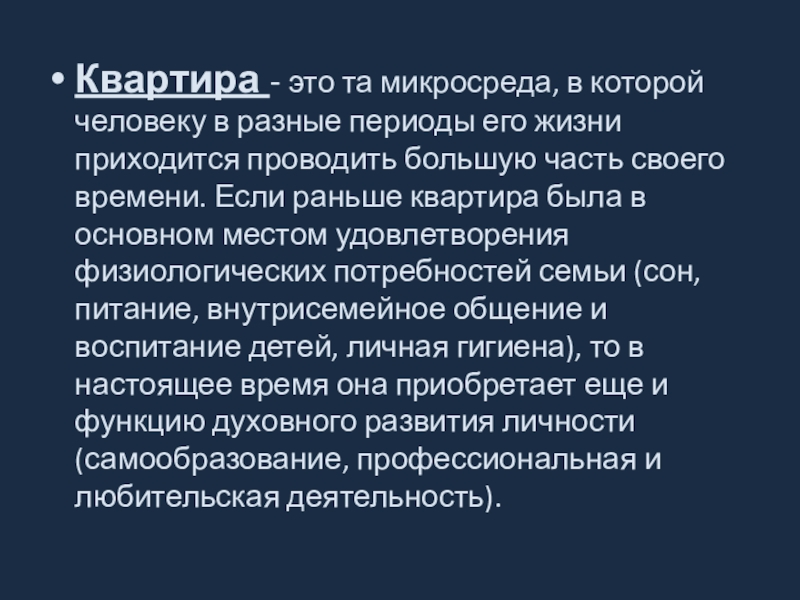

Слайд 4Квартира - это та микросреда, в которой человеку в разные периоды

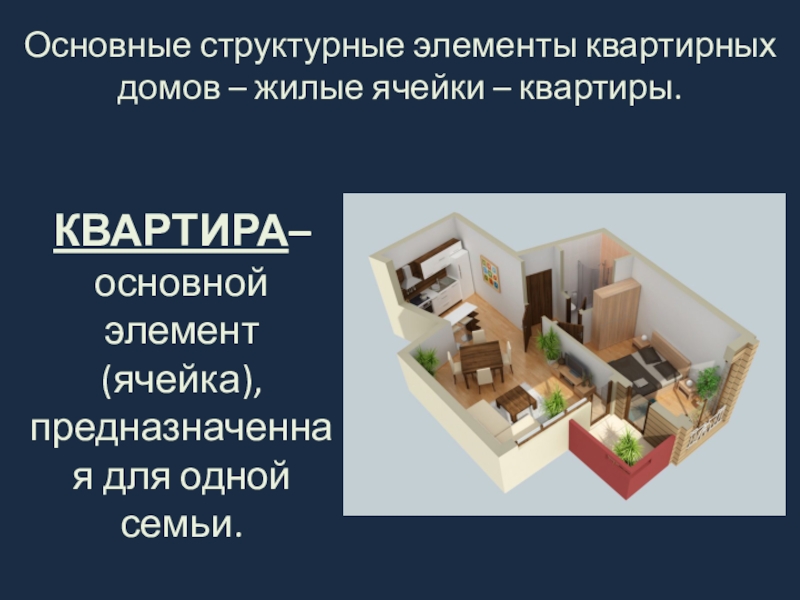

Слайд 5КВАРТИРА– основной элемент (ячейка), предназначенная для одной семьи.
Основные структурные элементы квартирных

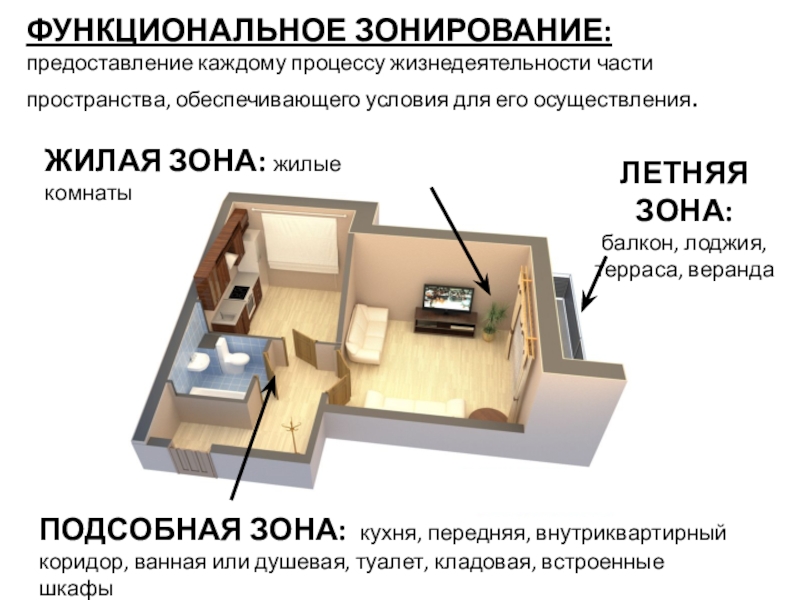

Слайд 6ФУНКЦИОНАЛЬНОЕ ЗОНИРОВАНИЕ: предоставление каждому процессу жизнедеятельности части пространства, обеспечивающего условия для
ЛЕТНЯЯ ЗОНА:
балкон, лоджия, терраса, веранда
ЖИЛАЯ ЗОНА: жилые комнаты
ПОДСОБНАЯ ЗОНА: кухня, передняя, внутриквартирный коридор, ванная или душевая, туалет, кладовая, встроенные шкафы

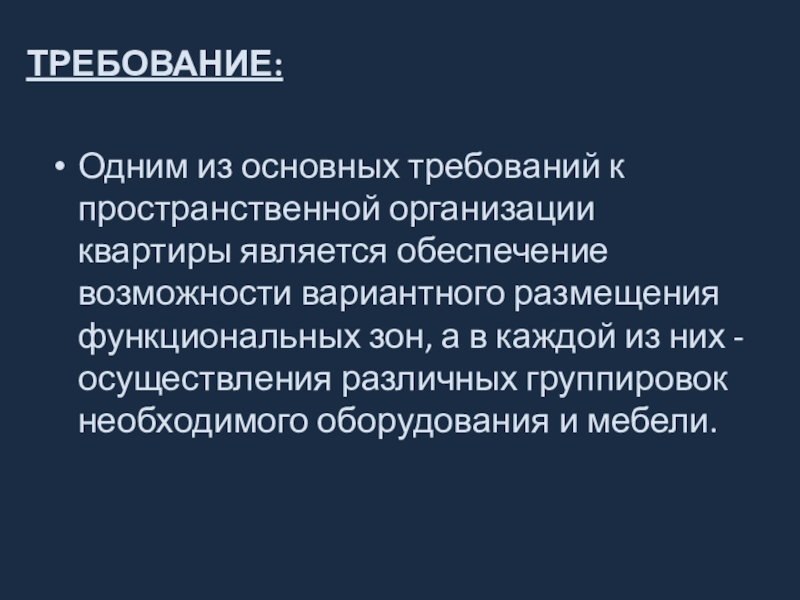

Слайд 7Одним из основных требований к пространственной организации квартиры является обеспечение возможности
ТРЕБОВАНИЕ:

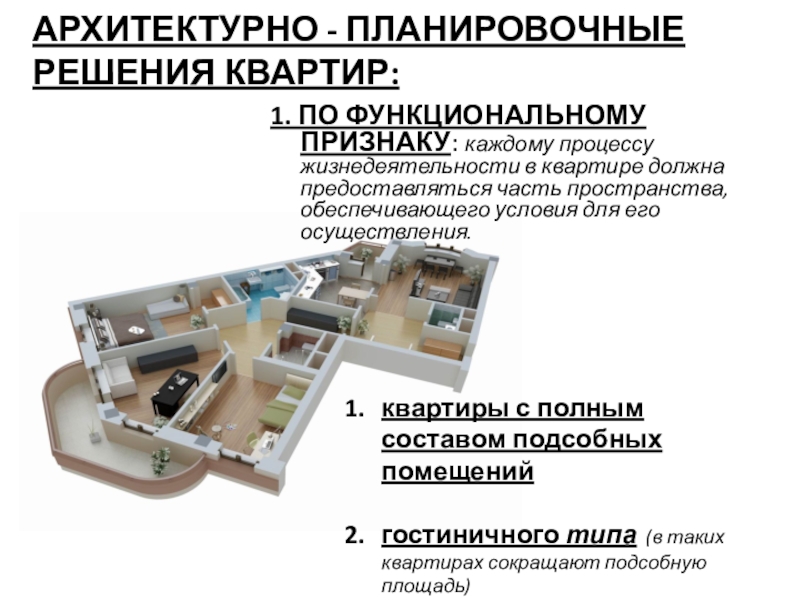

Слайд 8АРХИТЕКТУРНО - ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ КВАРТИР:
1. ПО ФУНКЦИОНАЛЬНОМУ ПРИЗНАКУ: каждому процессу жизнедеятельности
квартиры с полным составом подсобных помещений
гостиничного типа (в таких квартирах сокращают подсобную площадь)

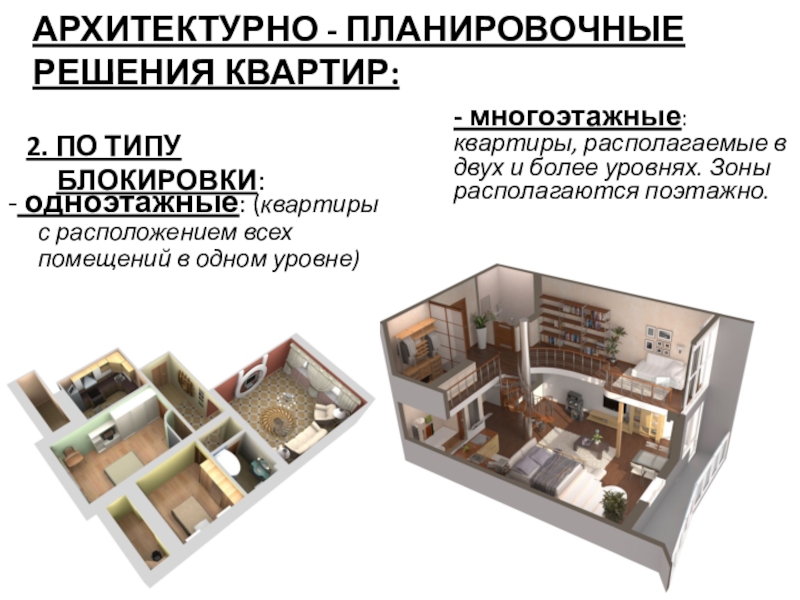

Слайд 9АРХИТЕКТУРНО - ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ КВАРТИР:
2. ПО ТИПУ БЛОКИРОВКИ:
- многоэтажные: квартиры, располагаемые
- одноэтажные: (квартиры с расположением всех помещений в одном уровне)
Слайд 10АРХИТЕКТУРНО - ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ КВАРТИР:
3. ПО КОЛИЧЕСТВУ КОМНАТ:
малокомнатные (1-2 комнаты,1 спальня)
многокомнатные
Слайд 11Количество комнат в квартире устанавливают по норме жилой площади на человека,
Норму жилой площади и количество членов семьи увязывают формулой заселения:
Нк = Ч + k
Нк – количество комнат в квартире;
Ч – количество членов семьи;
k – коэффициент, зависящий от нормы площади и состава семьи, -1 k +2.
Примечание:
Если k = -1, то Нк = Ч – 1 – это минимальная норма. С ростом нормы жилищной обеспеченности удовлетворяется потребность каждого члена семьи в отдельной комнате.
При этом, если k = +1, а Нк = Ч + 1, то в общей комнате нет спального места. Когда проектируют квартиры для людей, занимающихся творческим трудом в домашних условиях, принимают k = +2.

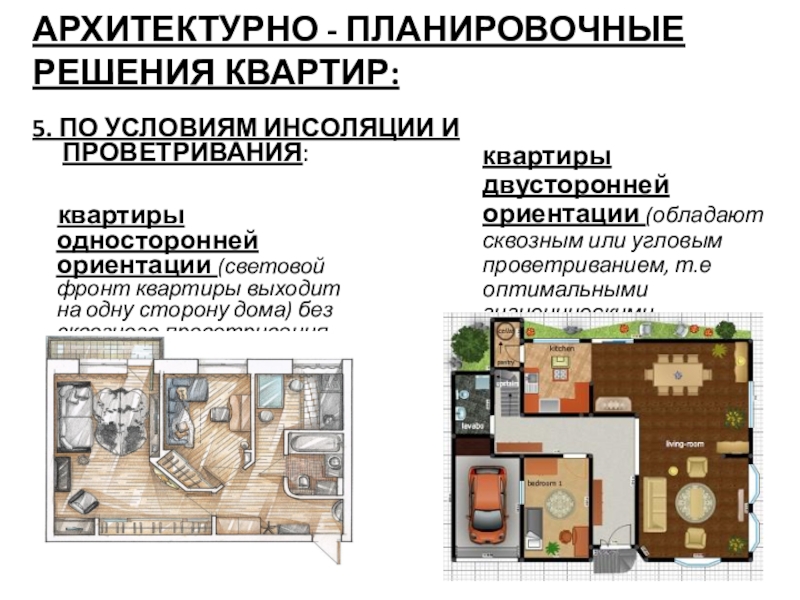

Слайд 12АРХИТЕКТУРНО - ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ КВАРТИР:
5. ПО УСЛОВИЯМ ИНСОЛЯЦИИ И ПРОВЕТРИВАНИЯ:
квартиры односторонней
квартиры двусторонней ориентации (обладают сквозным или угловым проветриванием, т.е оптимальными гигиеническими качествами)

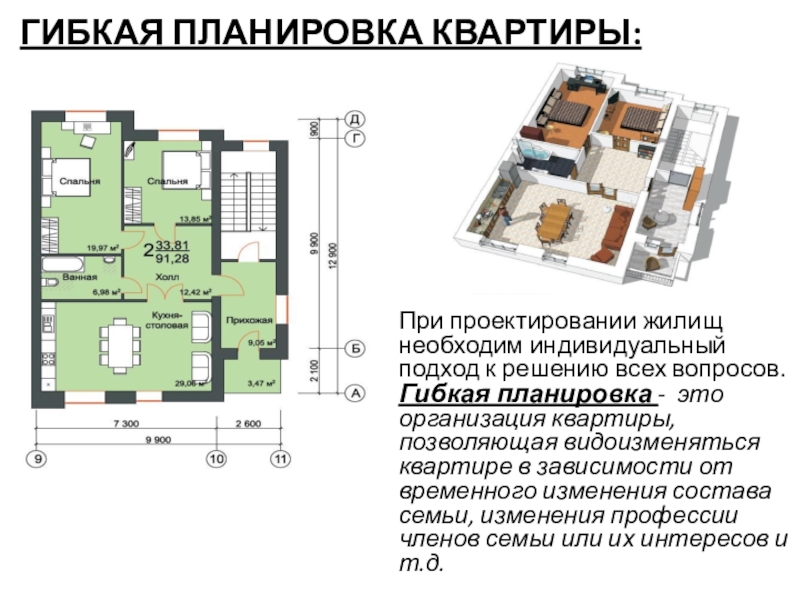

Слайд 13ГИБКАЯ ПЛАНИРОВКА КВАРТИРЫ:
При проектировании жилищ необходим индивидуальный подход к решению всех

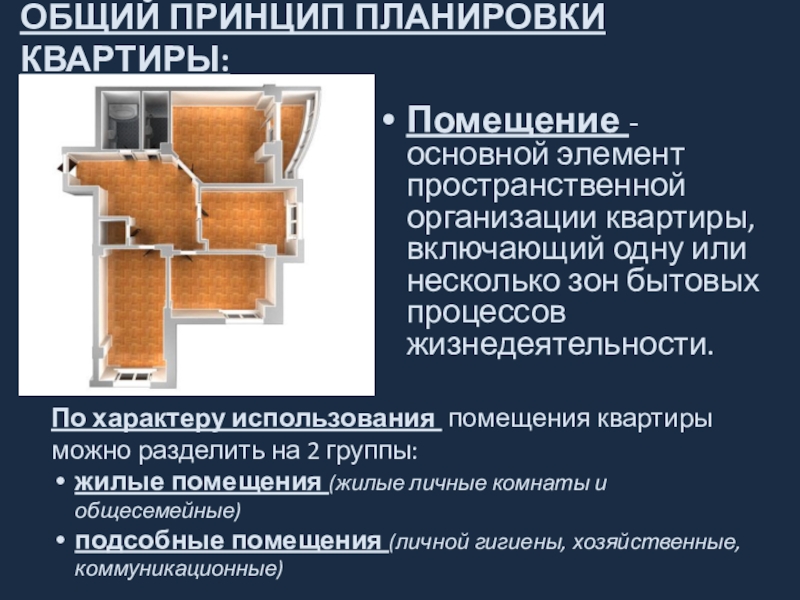

Слайд 15Помещение - основной элемент пространственной организации квартиры, включающий одну или несколько
ОБЩИЙ ПРИНЦИП ПЛАНИРОВКИ КВАРТИРЫ:
По характеру использования помещения квартиры можно разделить на 2 группы:
жилые помещения (жилые личные комнаты и общесемейные)
подсобные помещения (личной гигиены, хозяйственные, коммуникационные)

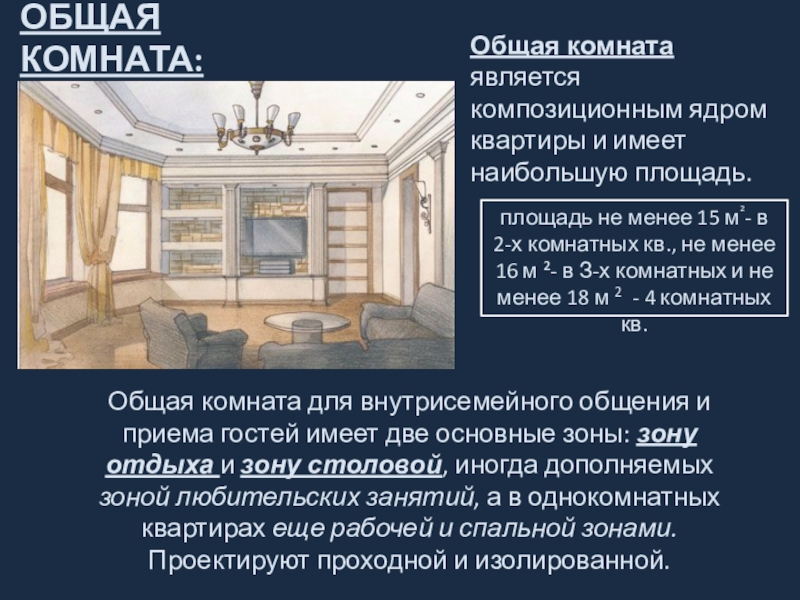

Слайд 18ОБЩАЯ КОМНАТА:
Общая комната является композиционным ядром квартиры и имеет наибольшую площадь.
Общая комната для внутрисемейного общения и приема гостей имеет две основные зоны: зону отдыха и зону столовой, иногда дополняемых зоной любительских занятий, а в однокомнатных квартирах еще рабочей и спальной зонами. Проектируют проходной и изолированной.
площадь не менее 15 м²- в 2-х комнатных кв., не менее 16 м ²- в З-х комнатных и не менее 18 м 2 - 4 комнатных кв.
Слайд 19Основное оборудование зоны отдыха составляют диван, кресла, радиотелевизионная аппаратура. На размещение
Слайд 20СПАЛЬНЯ:
Спальни предназначены для размещения в них зон индивидуального пользования.
Они проектируются
- спальня для супружеской пары;
- жилая комната (спальня) для одного человека;
- жилая комната (спальня) для двух человек.
площадь спальни на одного человека – не менее 10 м2; спальни для двух человек - не менее 12 м2; супружеской спальни - не менее 12 м2.

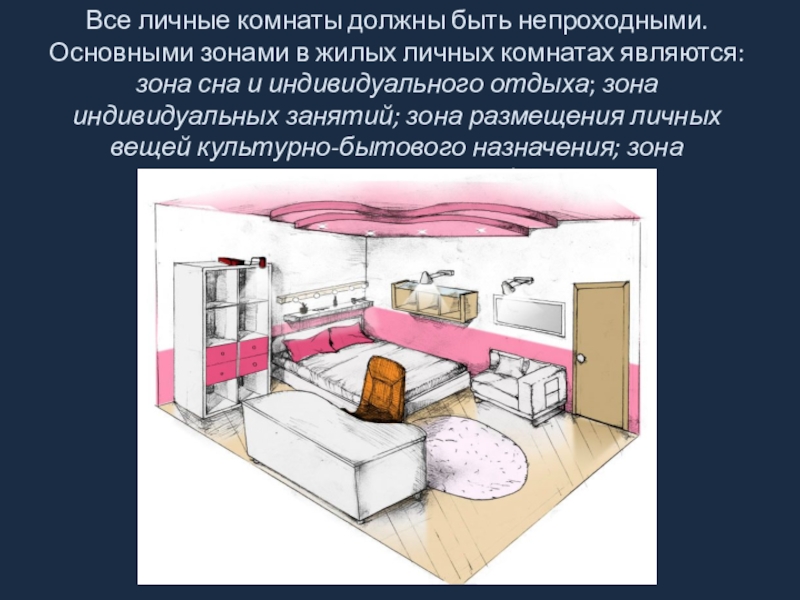

Слайд 21Все личные комнаты должны быть непроходными. Основными зонами в жилых личных

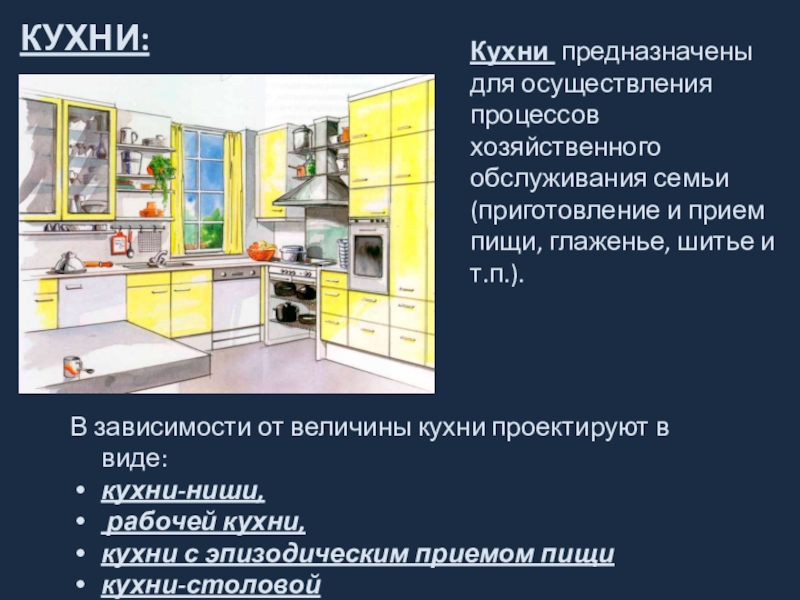

Слайд 22КУХНИ:
Кухни предназначены для осуществления процессов хозяйственного обслуживания семьи (приготовление и прием
В зависимости от величины кухни проектируют в виде:
кухни-ниши,
рабочей кухни,
кухни с эпизодическим приемом пищи
кухни-столовой
Слайд 23Кухня - ниша устраивается в общей комнате или передней, оборудованна плитой
Глубину ниши принимают не менее 0,7 м, а длину – по фронту оборудования .
Площадь: 2,5 - 4 м².

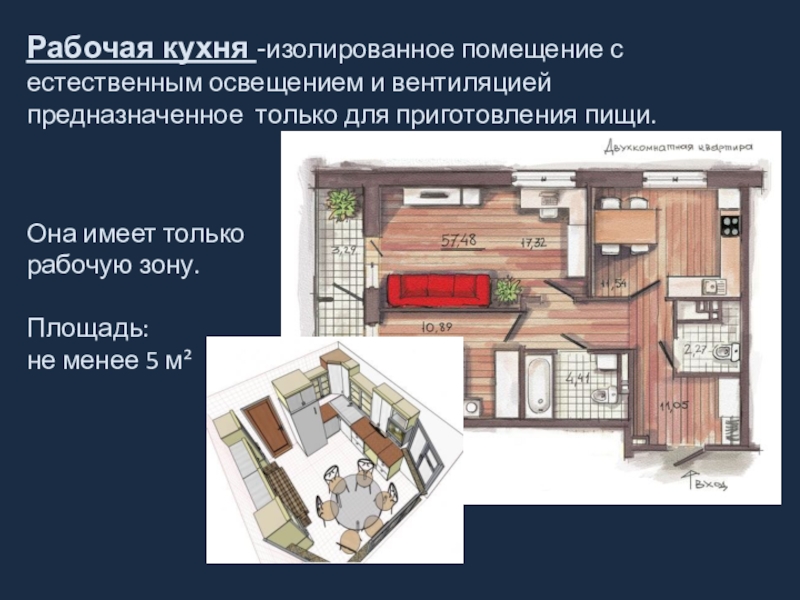

Слайд 24Рабочая кухня -изолированное помещение с естественным освещением и вентиляцией предназначенное только
Она имеет только
рабочую зону.
Площадь:
не менее 5 м²
Слайд 25Кухня с эпизодическим приемом пищи - светлое помещение с полным составом
Площадь: не менее 8 м2

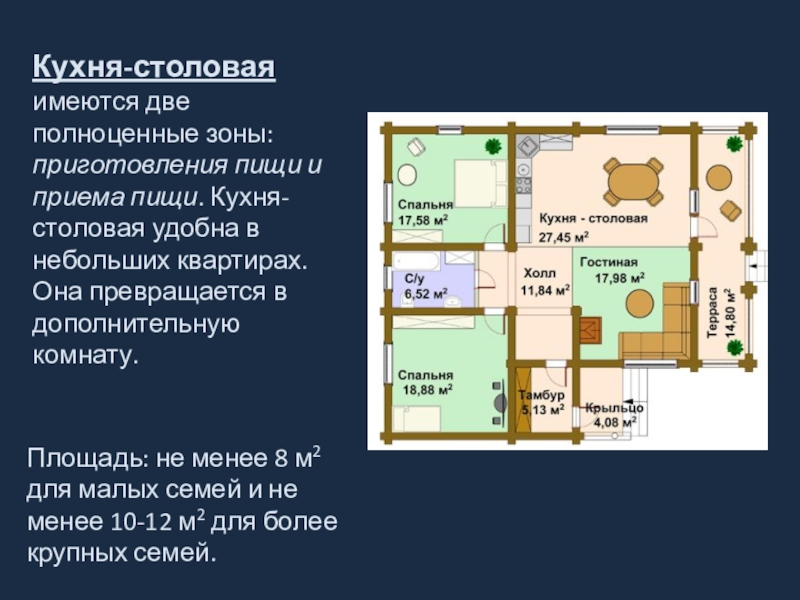

Слайд 26Кухня-столовая имеются две полноценные зоны: приготовления пищи и приема пищи. Кухня-столовая
Площадь: не менее 8 м2 для малых семей и не менее 10-12 м2 для более крупных семей.
Слайд 27Особое внимание уделяют расстановке кухонного оборудования: плиты, мойки, рабочих столов-шкафов и
СХЕМЫ РАССТАНОВКИ КУХОННОГО ОБОРУДОВАНИЯ:
ОДНОРЯДНАЯ
ДВУХРЯДНАЯ
Г-ОБРАЗНАЯ
П-ОБРАЗНАЯ

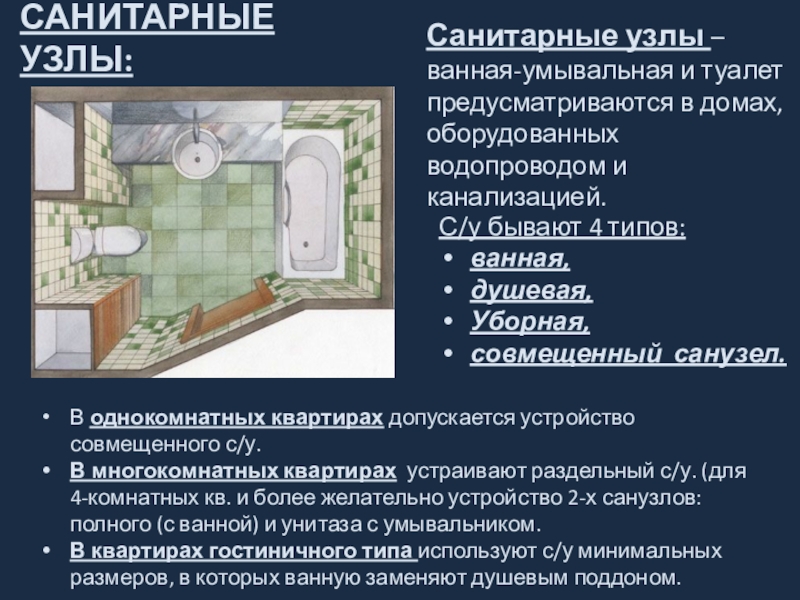

Слайд 28САНИТАРНЫЕ УЗЛЫ:
Санитарные узлы – ванная-умывальная и туалет предусматриваются в домах, оборудованных
С/у бывают 4 типов:
ванная,
душевая,
Уборная,
совмещенный санузел.
В однокомнатных квартирах допускается устройство совмещенного с/у.
В многокомнатных квартирах устраивают раздельный с/у. (для 4-комнатных кв. и более желательно устройство 2-х санузлов: полного (с ванной) и унитаза с умывальником.
В квартирах гостиничного типа используют с/у минимальных размеров, в которых ванную заменяют душевым поддоном.
Слайд 29Основными приборами являются ванна или джакузи, душевой поддон, умывальник, унитаз, рукомойник
Размеры помещений назначаются в зависимости от состава оборудования.
Все помещения с/у оборудованы вытяжной вентиляцией.
Слайд 30КОРИДОРЫ (передняя, прихожая, холл:
Коридоры - центр коммуникаций в квартире, необходимый для
Коридор служит местом хранения верхней одежды, обуви, хозяйственных и спортивных принадлежностей, там размещают встроенные шкафы и кладовые.
Ширина не менее 1.4м.
Площадь не менее 3 м.
Внутриквартирные коридоры, ведущие к жилым комнатам шириной не менее 1.1 м., в другие помещения не менее 0.9м.

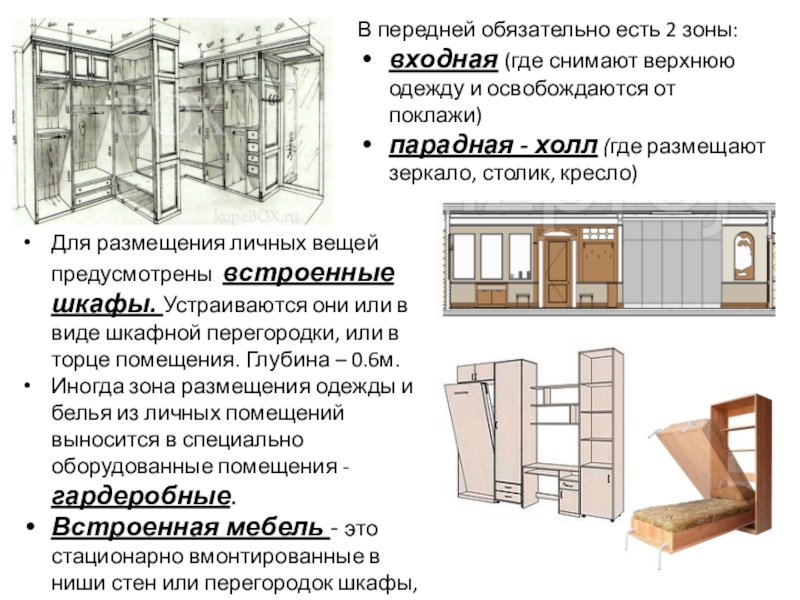

Слайд 31В передней обязательно есть 2 зоны:
входная (где снимают верхнюю одежду и
парадная - холл (где размещают зеркало, столик, кресло)
Для размещения личных вещей предусмотрены встроенные шкафы. Устраиваются они или в виде шкафной перегородки, или в торце помещения. Глубина – 0.6м.
Иногда зона размещения одежды и белья из личных помещений выносится в специально оборудованные помещения - гардеробные.
Встроенная мебель - это стационарно вмонтированные в ниши стен или перегородок шкафы, откидные кровати, столы.
Слайд 32ЛЕТНИЕ ПОМЕЩЕНИЯ:
Открытые или летние помещения квартиры - это дополнительное место для
В группу летних помещений квартиры входят: балконы (от французского с минимальным выносом плиты 30 см до балкона с выносом 1,05 м); лоджии (балкон с частичным заглублением в стены, что позволяет увеличить вынос плиты до 1.5м); террасы и остекленные веранды.
площади летних помещений составляет не более 15% общей площади квартиры

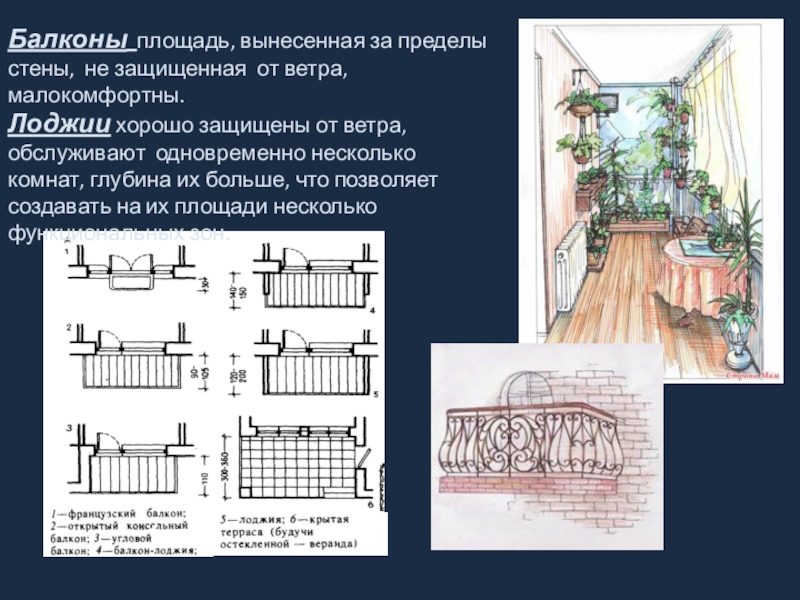

Слайд 33Балконы площадь, вынесенная за пределы стены, не защищенная от ветра, малокомфортны.
Лоджии хорошо защищены от ветра, обслуживают одновременно несколько комнат, глубина их больше, что позволяет создавать на их площади несколько функциональных зон.
Слайд 34Терраса - примыкающая к дому открытая площадка. Характерны для малоэтажных жилых
Веранда - пристроенное или встроенное застекленное неотапливаемое помещение. Применяется во всех видах домов.
Слайд 36По жилищному законодательству Российской Федерации квартира — структурно обособленное помещение в

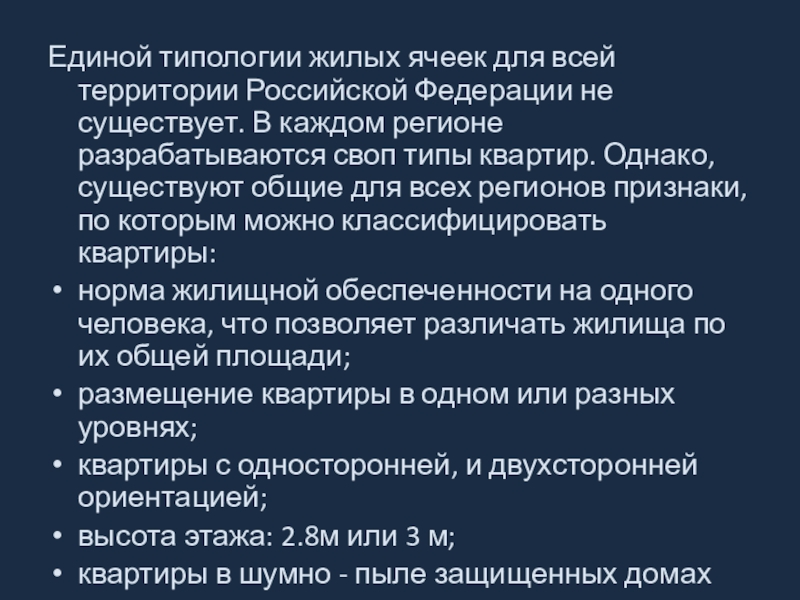

Слайд 37Единой типологии жилых ячеек для всей территории Российской Федерации не существует.
норма жилищной обеспеченности на одного человека, что позволяет различать жилища по их общей площади;
размещение квартиры в одном или разных уровнях;
квартиры с односторонней, и двухсторонней ориентацией;
высота этажа: 2.8м или 3 м;
квартиры в шумно - пыле защищенных домах
Слайд 38Состав квартиры и функционально-пространственная организация основных помещений:
В формировании планировочных решений
Слайд 39Рекомендуемые минимальные площади квартир принимаются согласно СНиП 31-01-2003 «Здания жилые многоквартирные»
Возможность беспрепятственного осуществления каждого вида жизнедеятельности человека и семьи в своем жилище - основное условие его комфортабельности.
Слайд 40При компоновке плана квартиры кроме функциональных связей и оптимальных размеров помещений
Размеры помещений, учитывающие населённость квартиры и количество её комнат
(рекомендательный планировочный минимум)
Слайд 41Несмотря на то, что Советский Союз распался уже более двух десятков
В Советском Союзе жилье для граждан строилось по типовым проектам, эти названия отражают самые масштабные архитектурные пласты жилищного строительства советского времени.

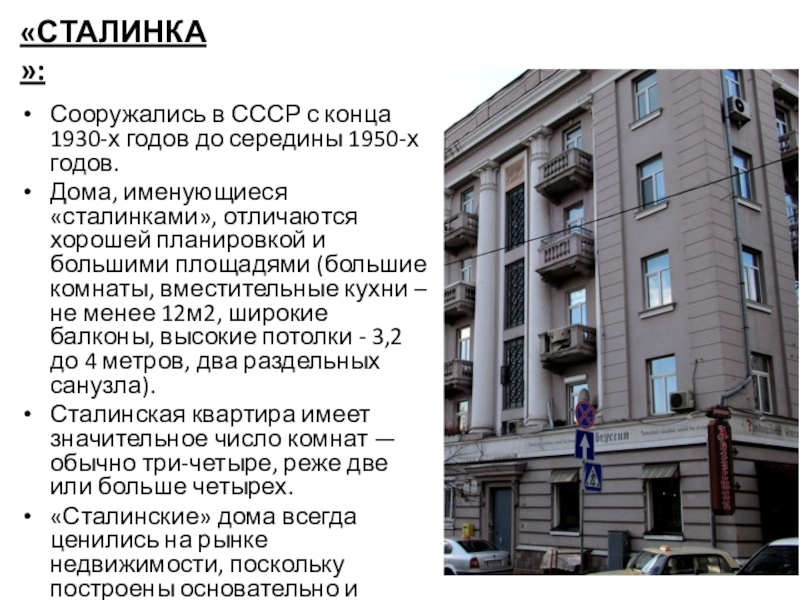

Слайд 42«СТАЛИНКА»:
Сооружались в СССР с конца 1930-х годов до середины 1950-х годов.
Дома, именующиеся «сталинками», отличаются хорошей планировкой и большими площадями (большие комнаты, вместительные кухни – не менее 12м2, широкие балконы, высокие потолки - 3,2 до 4 метров, два раздельных санузла).
Сталинская квартира имеет значительное число комнат — обычно три-четыре, реже две или больше четырех.
«Сталинские» дома всегда ценились на рынке недвижимости, поскольку построены основательно и имеют привлекательный внешний вид и планировку.
Слайд 43«ХРУЩЁВКА»
Панельные, блочные или кирпичные 2-5этажные дома.
Строить их начали в 1959 году,
Отличительная особенность — в зданиях отсутствует чердак, мусоропровод, лифт.
Стандартная общая площадь таких квартир от 18 до 50 м2, высота потолков 2,48 – 2,5 м.
Комнатки и кухня (до 6м2) в «хрущевках» очень маленькие. Санузлы совмещенные и раздельные.
Слайд 44 «БРЕЖНЕВКА»
Появившиеся в 1970 годах «брежневки» считались жильем элитным, улучшенной
Сооружённый из железобетонных панелей или кирпича, «Брежневские» дома по меркам того времени можно было назвать небоскребами –от 9 до 17 этажей и более. (оборудованы мусоропроводом и лифтом).
Максимальное количество комнат в «брежневках» - 5, общая жилая площадь от 20 до 80 м2, кухня - 7-9м2, высота потолка возросла до 2,7 м.
Появился еще один тип домов - «гостинка». Дома построены по типу общежитий. Квартиры в таких домах напоминали гостиничные номера – небольшая площадь (12-18 квадратов), зачастую отсутствие индивидуальной кухни или санузла.
Слайд 45Настоящие элитные квартиры появились только во времена правления Бориса Ельцина –
Строиться стали и многоуровневые квартиры, имеющие два, а то и три этажа. Редко, но встречаются даже проекты, оборудованные собственным внутриквартирным лифтом. Комнат может быть сколько угодно, причем все достаточно большие (площадь может превышать 50 м2).
Слайд 46Функционально-планировочная организация внутреннего пространства квартиры:
Функционально-планировочная организация жилого дома имеет общие принципы:
Принцип
