Презентация, доклад на тему Интегральные микросхемы

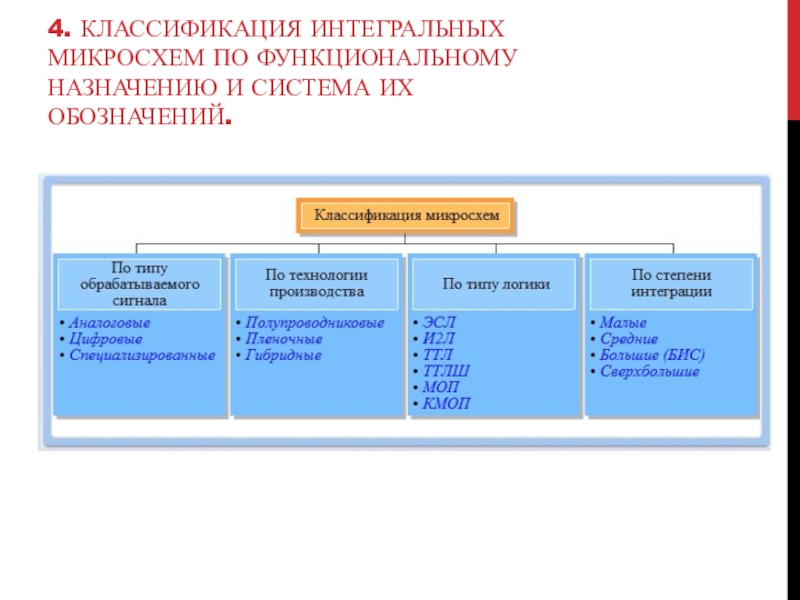

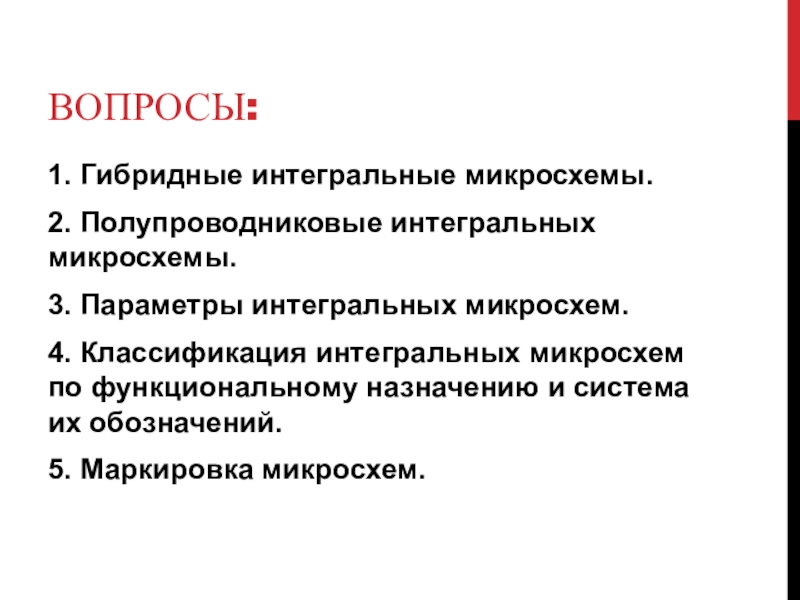

Классификация интегральных микросхем по функциональному назначению и система их обозначений.
5. Маркировка микросхем.

и аппаратуры по следующим направлениям:
уменьшение габаритов и массы (миниатюризация);
повышение надежности за счет сокращения соединительных линий, совершенствования контактных узлов и взаимного резервирования элементов;
уменьшение потребляемой мощности;
усложнение задач и соответствующих им схемных решений при одновременном удешевлении каждого отдельного элемента.
Существенные изменения в полупроводниковой технике связаны, во-первых, с переходом к интегральным микросхемам (ИМС) и, во-вторых, с переходом к большим интегральным схе­мам (БИС).

распайкой отдельных активных и пассивных элементов, а целиком, в едином технологическом процессе.
Примерами интегральных схем могут служить усилители различных сигналов, логические схемы вычислительной техники, генераторы синусоидальных, импульсных или пилообразных напряжений, триггеры, изготовленные как единое целое в объеме одного полупроводникового кристалла или в тонких пленках. Эти схемы обычно дополняют навесными компонентами.

к активным — диоды, транзисторы, тиристоры и др. Интегральные микросхемы содержат десятки и сотни пассивных и активных элементов. Показатель степени сложности микросхемы характеризуется числом содержащихся в ней элементов и компонентов.(видео)
Большие интегральные схемы также изготовляют в объеме одного кристалла. Они характеризуются большей сложностью и служат в качестве отдельных блоков электронной аппаратуры, например запоминающего устройства, процессора и т. д.
Степень и характер интеграции элементов микросхем определяются прежде всего уровнем технологии.

нанесенных на керамическое основание. Пленки изготовляются из специальных паст.

полупроводниковых приборов размещаются над пленкой и соединяются с пленочными элементами продольными выводами
Навесными могут изготовляться также и некоторые пассивные элементы: конденсаторы относительно большой емкости, индуктивные катушки, трансформаторы.
При создании схемы на круглую или квадратную подложку по специальной технологии наносят различные пленки, из которых формируются резисторы, конденсаторы, соединительные линии и контактные площадки.

в углублениях подложки или в сквозных окнах и заливают эпоксидной смолой. Размеры навесных элементов выбирают возможно минимальными. Диоды и транзисторы обычно изготовляют в виде кристаллов объемом около 1 мм3.
Важную роль в обеспечении надежности микросхемы и снижения ее собственных шумов играет качество контактных соединений. Для получения хорошего контакта широко применяют лазерную технику, термокомпрессию, ультразвуковую сварку.

Для проволочных контактов (рис)применяют золотую или позолоченную медную проволоку диаметром в несколько десятков микрометров. Балочные контакты имеют вид плоских консолей длиной 100 мкм. Жесткие шариковые и балочные контакты удобны при автоматизации процесса сборки и пайки схемы.

микросхемы стремятся проектировать так, чтобы они содержали минимум таких элементов. В случае необходимости микроиндуктивности могут быть сформированы из пленки, а элементы с относительно повышенной индуктивностью — в виде навесных катушек. Таким катушкам часто придают плоскую форму, а сердечники их делают разомкнутыми.
Материалом для сердечника обычно служат ферриты и карбонильное железо. Добротность пленочных индуктивных катушек невелика. У навесных катушек она достигает десятков единиц.

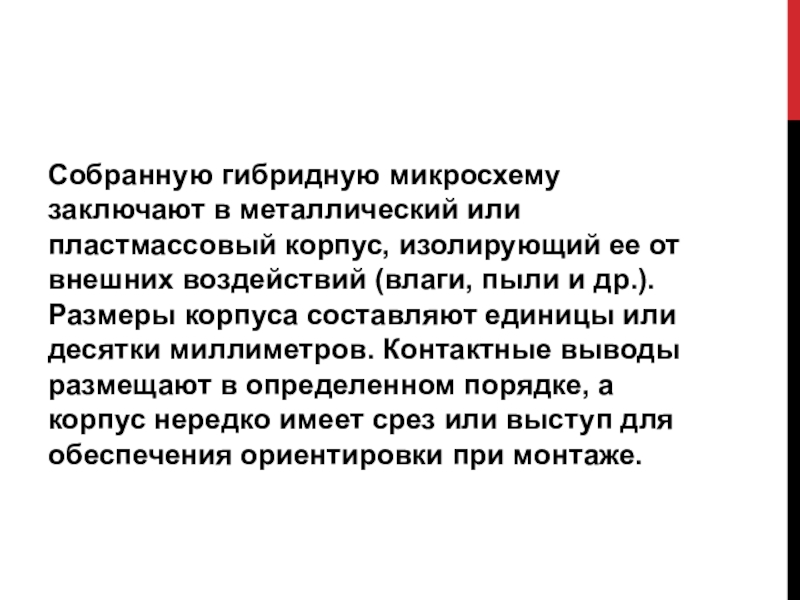

от внешних воздействий (влаги, пыли и др.). Размеры корпуса составляют единицы или десятки миллиметров. Контактные выводы размещают в определенном порядке, а корпус нередко имеет срез или выступ для обеспечения ориентировки при монтаже.

легирующих примесей в определенные микрообласти. Современные технологии позволяют создавать в приповерхностном объеме кристалла весь набор активных и пассивных элементов, а также межэлементные соединения в соответствии с топологией схемы.
В качестве активных элементов ИМС наряду с биполярными широко применяются транзисторы типа МДП. МДП-транзисторы проще в изготовлении, дают больший процент выхода годных изделий, позволяют получить более высокую плотность размещения приборов, потребляют меньшую мощность, дешевле биполярных.

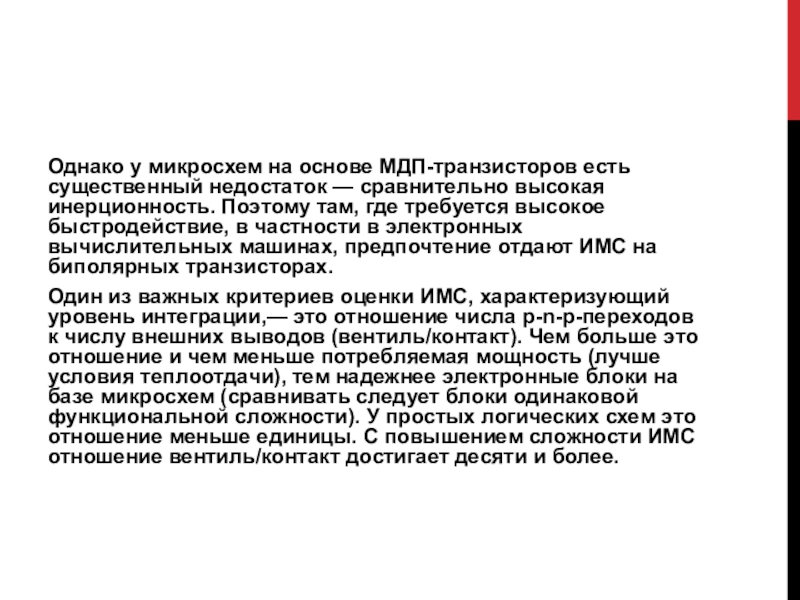

высокая инерционность. Поэтому там, где требуется высокое быстродействие, в частности в электронных вычислительных машинах, предпочтение отдают ИМС на биполярных транзисторах.
Один из важных критериев оценки ИМС, характеризующий уровень интеграции,— это отношение числа р-n-р-переходов к числу внешних выводов (вентиль/контакт). Чем больше это отношение и чем меньше потребляемая мощность (лучше условия теплоотдачи), тем надежнее электронные блоки на базе микросхем (сравнивать следует блоки одинаковой функциональной сложности). У простых логических схем это отношение меньше единицы. С повышением сложности ИМС отношение вентиль/контакт достигает десяти и более.

кремния диаметром 75 мм и толщиной 0,2 мм можно сформировать до 10 000 полупроводниковых ИМС.
Широкое применение кремния для производства полупроводниковых ИМС обусловлено прежде всего способностью кремния сохранять полупроводниковые свойства при относительно высоких температурах (до 400 К).

среде на ее поверхности образуется пленка SiO2. Она защищает кристалл и сформированные в нем миниобласти с заданным типом электропроводности от загрязнений, из нее формируется маска для локальной диффузии примесей, она может выполнять роль диэлектрика в схеме.
ИМС в отполированной пластине кремния изготовляют групповым методом: тысячи одинаковых схем формируют одновременно. Затем в пластине алмазным резцом делают насечки по границам схем и разламывают ее на кристаллики. Полученные заготовки снабжают внешними выводами, герметизируют, помещают в корпуса и оформляют в виде серийных электронных приборов.

была подготовлена созданием и совершенствованием планарно-эпитаксиальной технологии.

микроампера), и перегрузка их цепей недопустима

из нескольких элементов, от четырех до шести.

4, 6, 8 — гибридные.

с основами электроники. И.А. Данилов, П.М. Иванов. §§21.3-21.5

микросхемы?

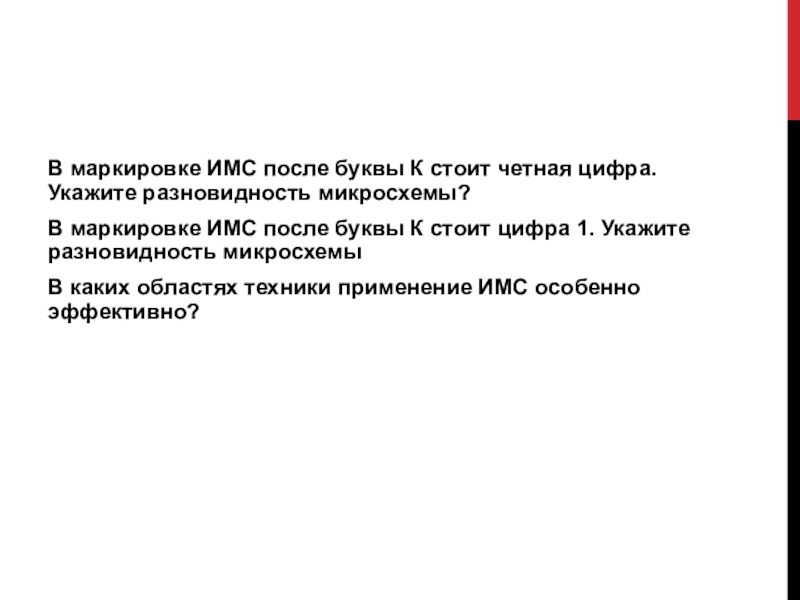

В маркировке ИМС после буквы К стоит цифра 1. Укажите разновидность микросхемы
В каких областях техники применение ИМС особенно эффективно?

с основами электроники. И.А. Данилов, П.М. Иванов. §§21.7,21.9
