Презентация, доклад на тему Гидравлический аварийно-спасательный инструмент
Содержание
- 1. Гидравлический аварийно-спасательный инструмент
- 2. Насосная станцияБак с рабочей жидкостьюРамаДВСБлок клапанов
- 3. Насосная станцияГлушительРамаКатушка с рукавами высокого давленияРучка для сматывания рукавов высокого давления

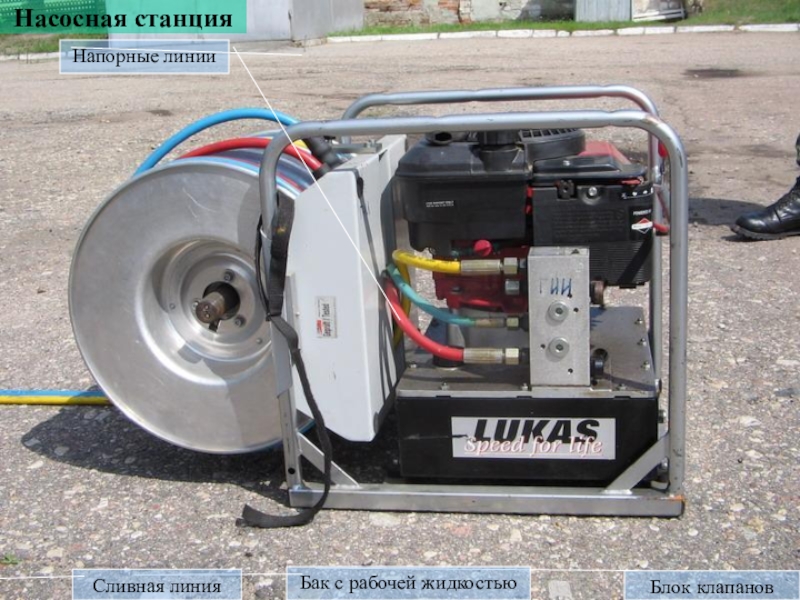

- 4. Насосная станцияБлок клапановБак с рабочей жидкостьюСливная линияНапорные линии
- 5. Насосная станцияПодвижное герметичное соединение рукавов высокого давления,

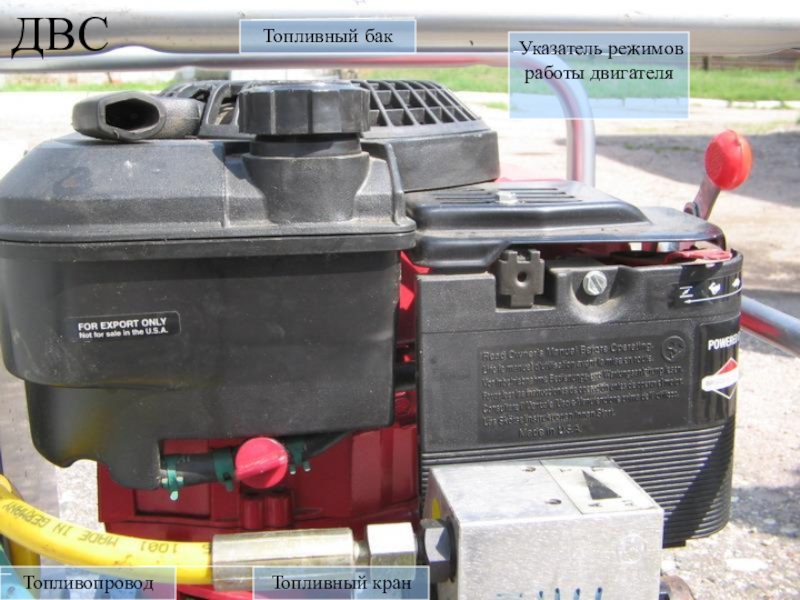

- 6. ДВСТопливопроводТопливный кранУказатель режимов работы двигателяТопливный бак
- 7. ДВСРукоятка управления режимами работы двигателяГоловка цилиндра Остановка Холостой ход Рабочий ход Пусковой режимСвеча зажиганияОбозначение режимов работыГлушитель
- 8. ДВСГлушительЗащитный кожухПробка со щупомЗаливная горловина картера двигателя(для залива моторного масла)

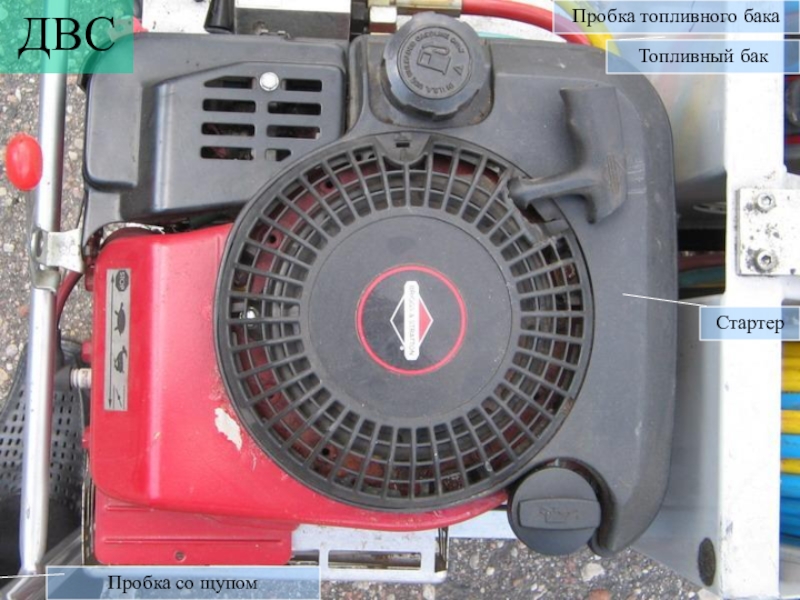

- 9. ДВСПробка со щупомСтартерТопливный бакПробка топливного бака
- 10. Блок клапановСливное отверстиеБак для рабочей жидкостиПереключатели режимов

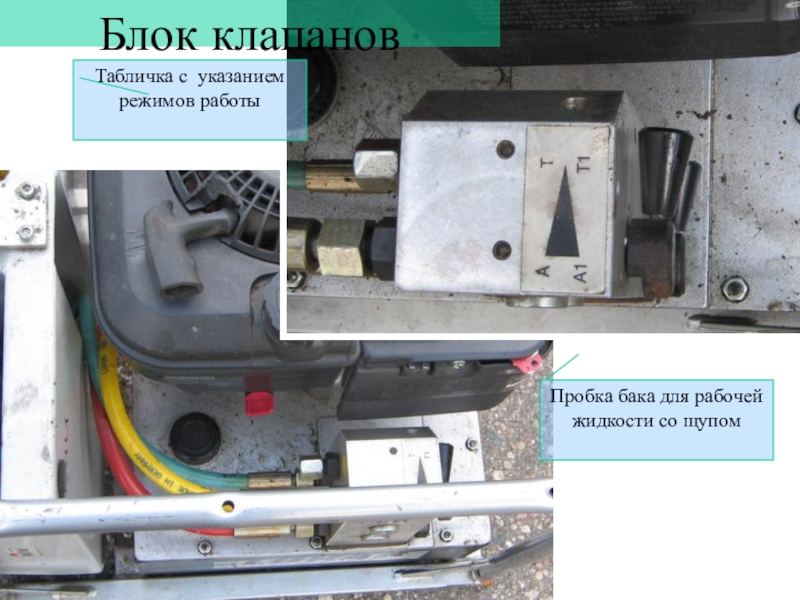

- 11. Блок клапановТабличка с указанием режимов работыПробка бака для рабочей жидкости со щупом
- 12. РасширительРучкаОтверстия для крепления цепейРычагиРучкаКорпус гидроцилиндраЗвездочка клапана управленияКожух резиновыйБыстросъемные муфтыНаконечники
- 13. Челюстные ножницыЛезвияКорпус гидроцилиндраРучкаЗвездочка клапана управленияРучкаБыстросъемные муфты
- 14. ДомкратВерхняя опораКорпус гидроцилиндраНижняя опораЗвездочка клапана управленияБыстросъемные муфты
- 15. Соединение инструмента с насосной станциейЗапирающее кольцоГнездоПри перемещении

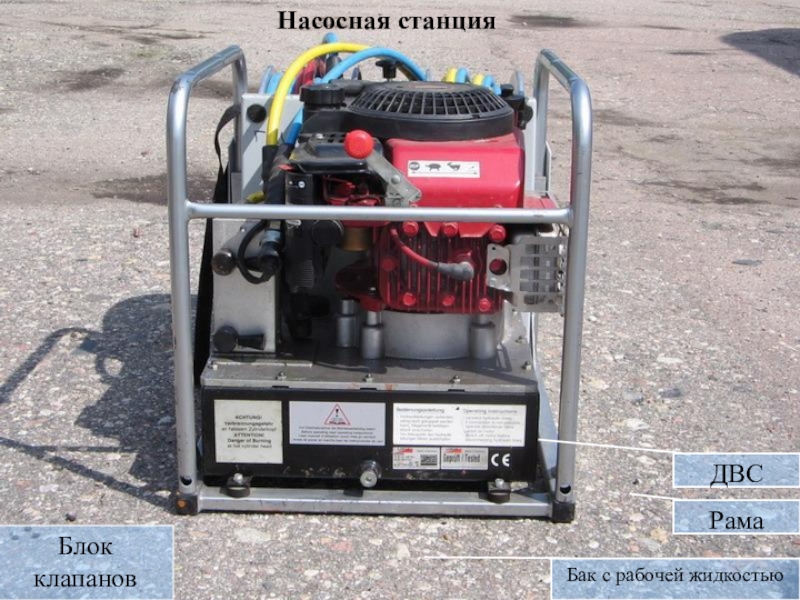

Насосная станцияБак с рабочей жидкостьюРамаДВСБлок клапанов
Слайд 1Гидравлический аварийно-спасательный инструмент LUKAS
Разработал преподаватель спец. дисциплин Рузанов С.Ю.

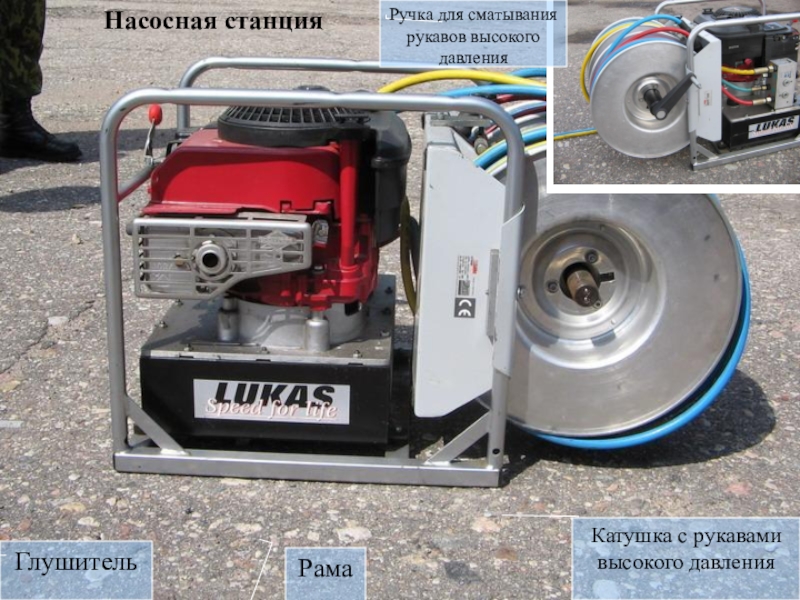

Слайд 3Насосная станция
Глушитель
Рама
Катушка с рукавами высокого давления
Ручка для сматывания рукавов высокого давления

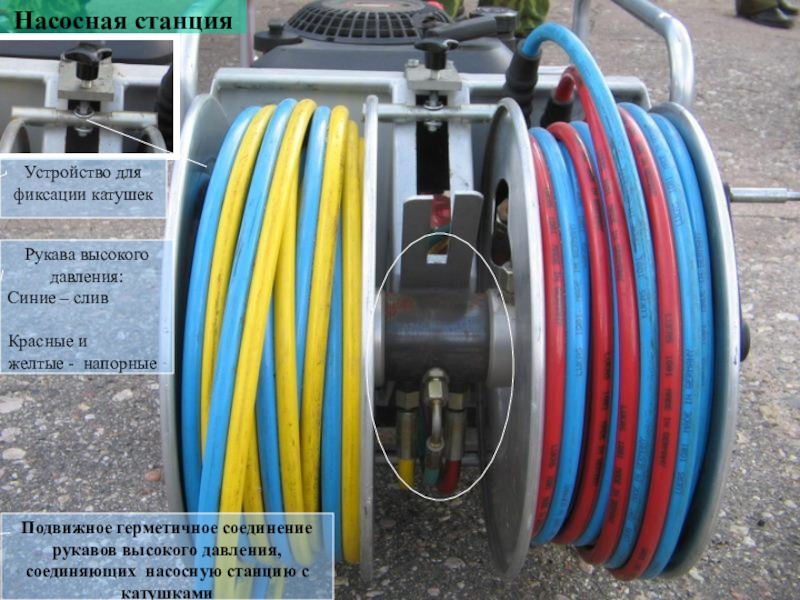

Слайд 5Насосная станция
Подвижное герметичное соединение рукавов высокого давления, соединяющих насосную станцию с
катушками
Устройство для фиксации катушек
Рукава высокого давления:
Синие – слив
Красные и желтые - напорные

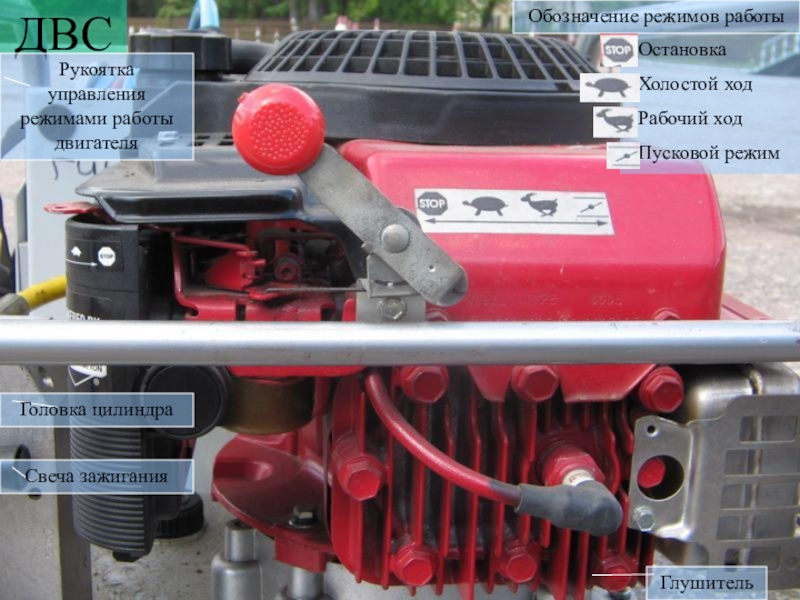

Слайд 7ДВС
Рукоятка управления режимами работы двигателя
Головка цилиндра
Остановка
Холостой ход
Рабочий ход
Пусковой режим
Свеча зажигания
Обозначение режимов работы
Глушитель

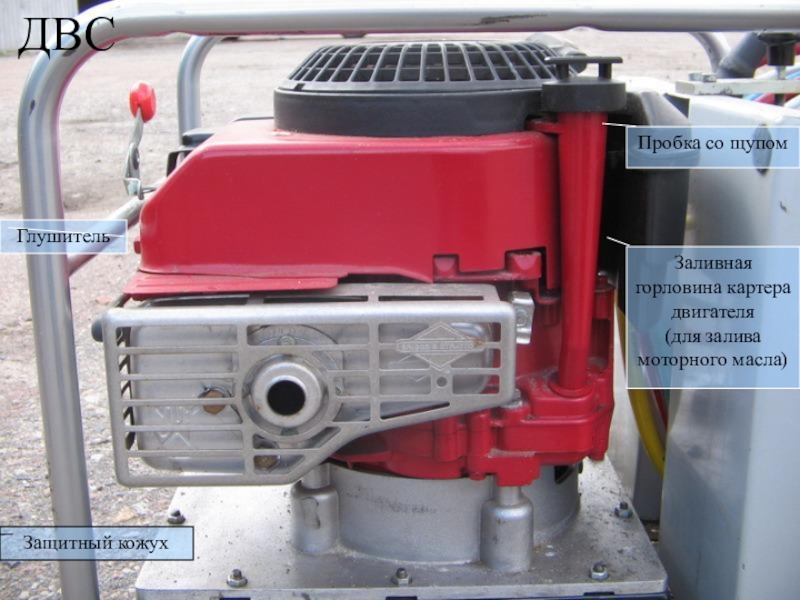

Слайд 8ДВС
Глушитель
Защитный кожух
Пробка со щупом
Заливная горловина картера двигателя
(для залива моторного масла)

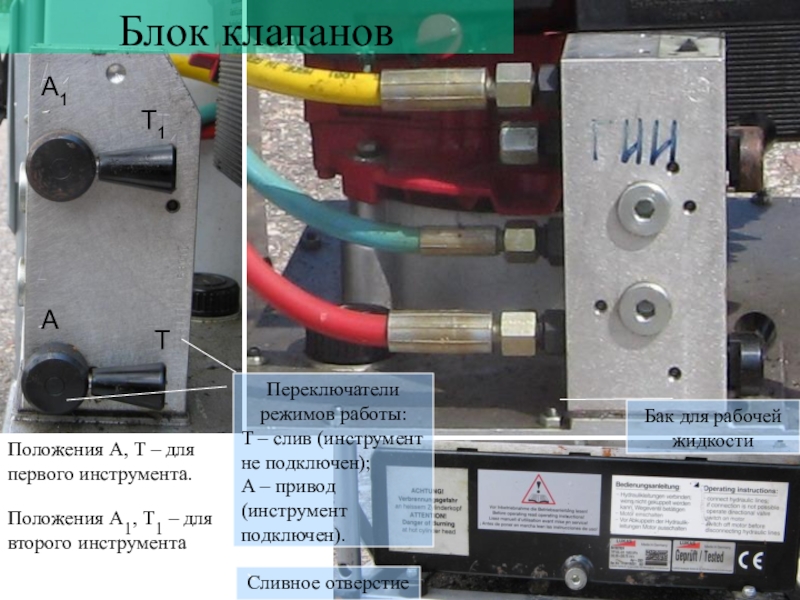

Слайд 10Блок клапанов
Сливное отверстие
Бак для рабочей жидкости
Переключатели режимов работы:
Т – слив (инструмент
не подключен);
А – привод (инструмент подключен).
А – привод (инструмент подключен).
А1
Т1
А
Т
Положения А, Т – для первого инструмента.
Положения А1, Т1 – для второго инструмента

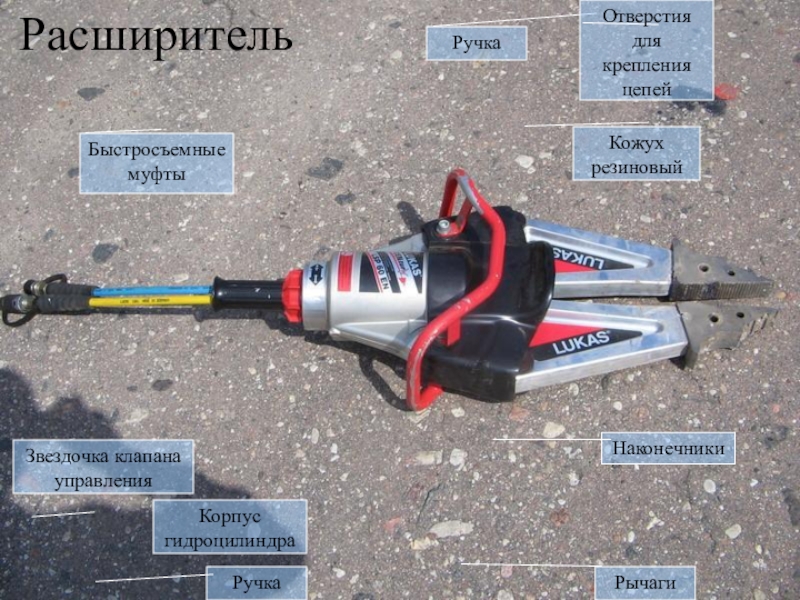

Слайд 12Расширитель
Ручка
Отверстия для крепления цепей
Рычаги
Ручка
Корпус гидроцилиндра
Звездочка клапана управления
Кожух резиновый
Быстросъемные муфты
Наконечники

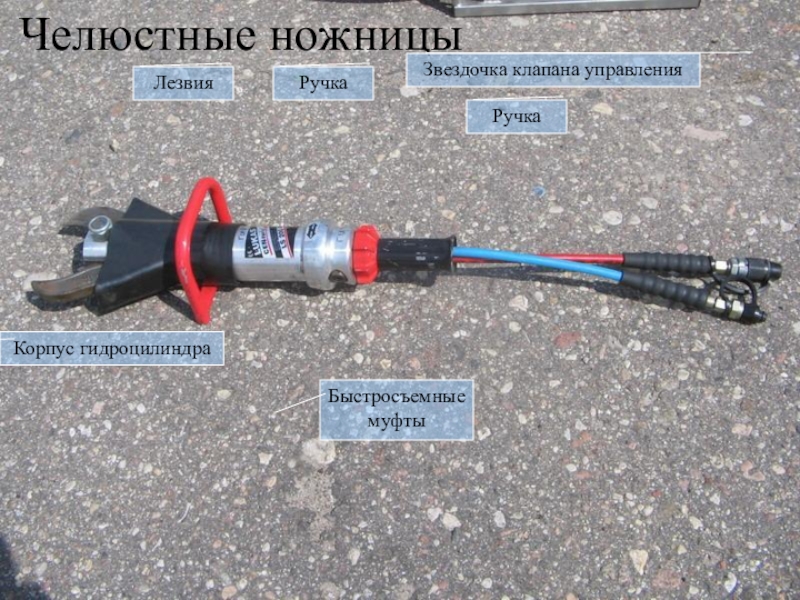

Слайд 13Челюстные ножницы
Лезвия
Корпус гидроцилиндра
Ручка
Звездочка клапана управления
Ручка
Быстросъемные муфты

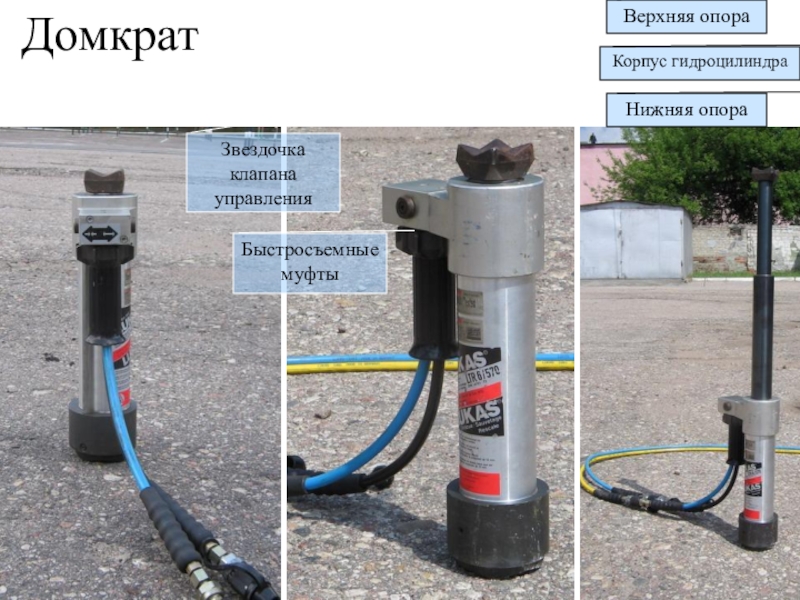

Слайд 14Домкрат
Верхняя опора
Корпус гидроцилиндра
Нижняя опора
Звездочка клапана управления
Быстросъемные муфты

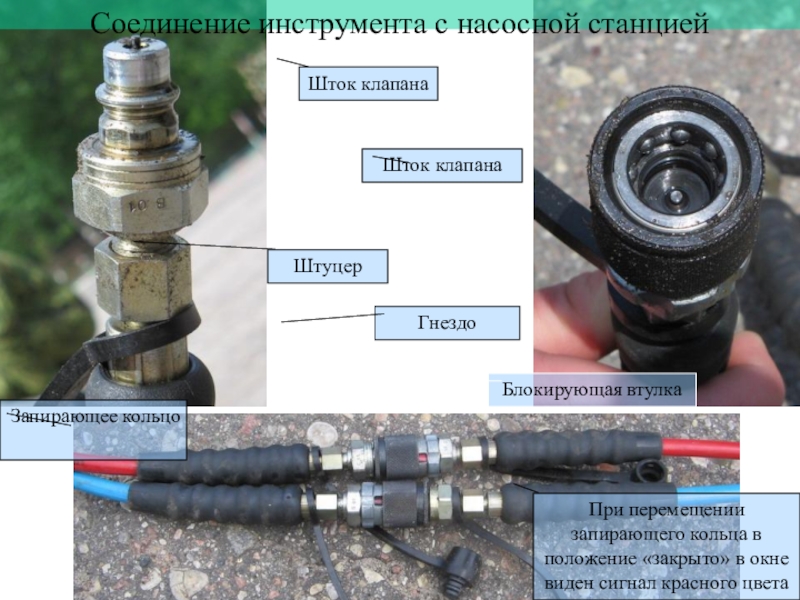

Слайд 15Соединение инструмента с насосной станцией
Запирающее кольцо
Гнездо
При перемещении запирающего кольца в положение
«закрыто» в окне виден сигнал красного цвета
Штуцер
Блокирующая втулка
Шток клапана
Шток клапана
