Презентация, доклад на тему Дефекты деревянных шпал
Содержание
- 1. Дефекты деревянных шпал
- 2. Продольные трещины с обнаженной непропитанной древесиной, расколы
- 3. Износ древесины под подкладками (в том числе
- 4. Разработанные отверстия для прикрепителей в сочетании с
- 5. Гниль древесины на верхней пласти и в
- 6. Выколы кусков древесины между трещинамиДлиной (ℓ) до
- 7. Поперечные изломыВ зоне между торцом шпалы (бруса)

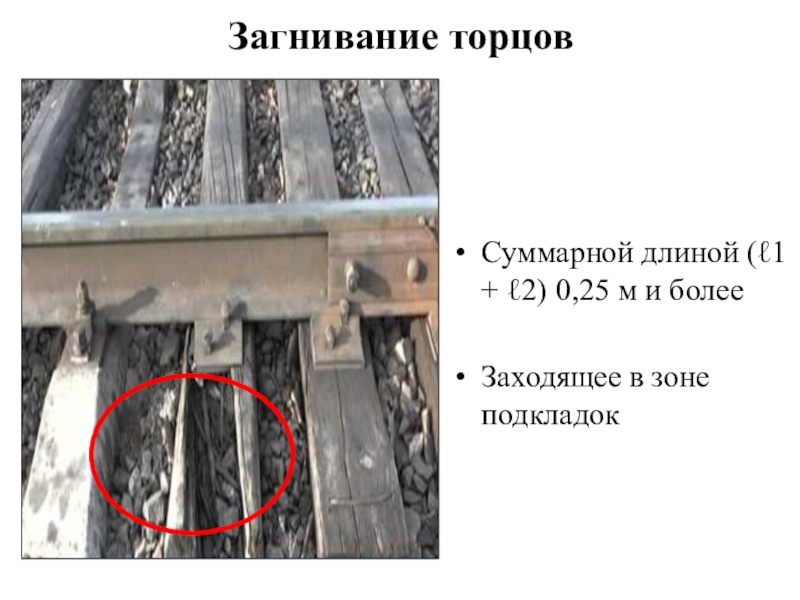

- 8. Загнивание торцовСуммарной длиной (ℓ1 + ℓ2) 0,25 м и болееЗаходящее в зоне подкладок
- 9. Допускаемые скорости движения в зависимости от наличия в пути кустов негодных шпал и переводных брусьев
Продольные трещины с обнаженной непропитанной древесиной, расколы на торцахТрещины длиной (ℓ) по верхней пласти до 0,5 м раскрытием до 5 мм и сквозные расколы на торцах по всей толщине длиной на пластях до 0,3 мТрещины длиной
Слайд 1ПРЕДМЕТ: «УСТРОЙСТВО, ТЕКУЩЕЕ СОДЕРЖАНИЕ И РЕМОНТ ЖЕЛЕЗНОДОРОЖНОГО ПУТИ»
Тема : «Дефекты деревянных

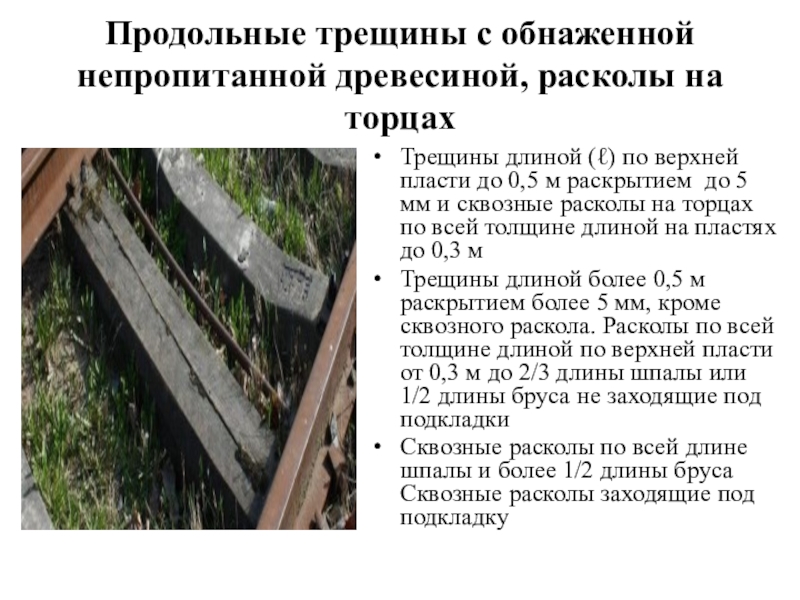

Слайд 2Продольные трещины с обнаженной непропитанной древесиной, расколы на торцах
Трещины длиной (ℓ)
по верхней пласти до 0,5 м раскрытием до 5 мм и сквозные расколы на торцах по всей толщине длиной на пластях до 0,3 м
Трещины длиной более 0,5 м раскрытием более 5 мм, кроме сквозного раскола. Расколы по всей толщине длиной по верхней пласти от 0,3 м до 2/3 длины шпалы или 1/2 длины бруса не заходящие под подкладки
Сквозные расколы по всей длине шпалы и более 1/2 длины бруса Сквозные расколы заходящие под подкладку
Трещины длиной более 0,5 м раскрытием более 5 мм, кроме сквозного раскола. Расколы по всей толщине длиной по верхней пласти от 0,3 м до 2/3 длины шпалы или 1/2 длины бруса не заходящие под подкладки
Сквозные расколы по всей длине шпалы и более 1/2 длины бруса Сквозные расколы заходящие под подкладку

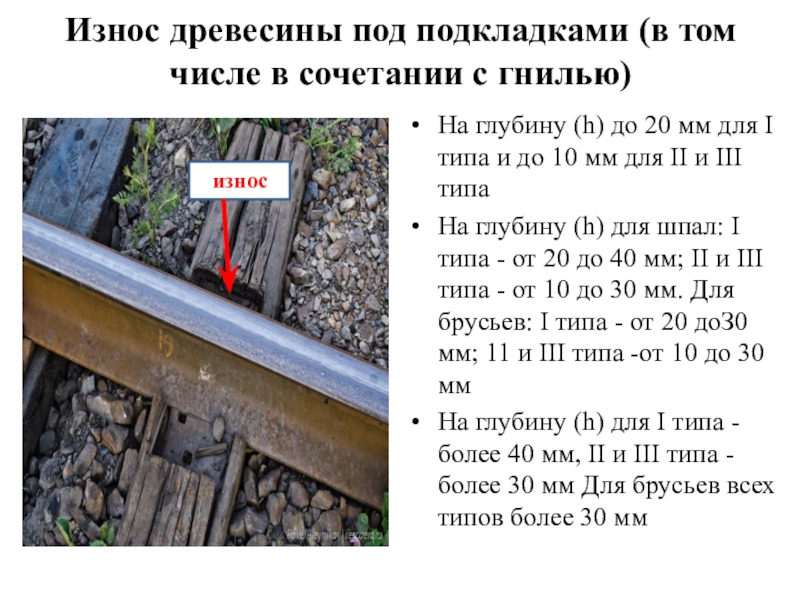

Слайд 3Износ древесины под подкладками (в том числе в сочетании с гнилью)
На
глубину (h) до 20 мм для I типа и до 10 мм для II и III типа
На глубину (h) для шпал: I типа - от 20 до 40 мм; II и III типа - от 10 до 30 мм. Для брусьев: I типа - от 20 доЗ0 мм; 11 и III типа -от 10 до 30 мм
На глубину (h) для I типа - более 40 мм, II и III типа - более 30 мм Для брусьев всех типов более 30 мм
На глубину (h) для шпал: I типа - от 20 до 40 мм; II и III типа - от 10 до 30 мм. Для брусьев: I типа - от 20 доЗ0 мм; 11 и III типа -от 10 до 30 мм
На глубину (h) для I типа - более 40 мм, II и III типа - более 30 мм Для брусьев всех типов более 30 мм
износ

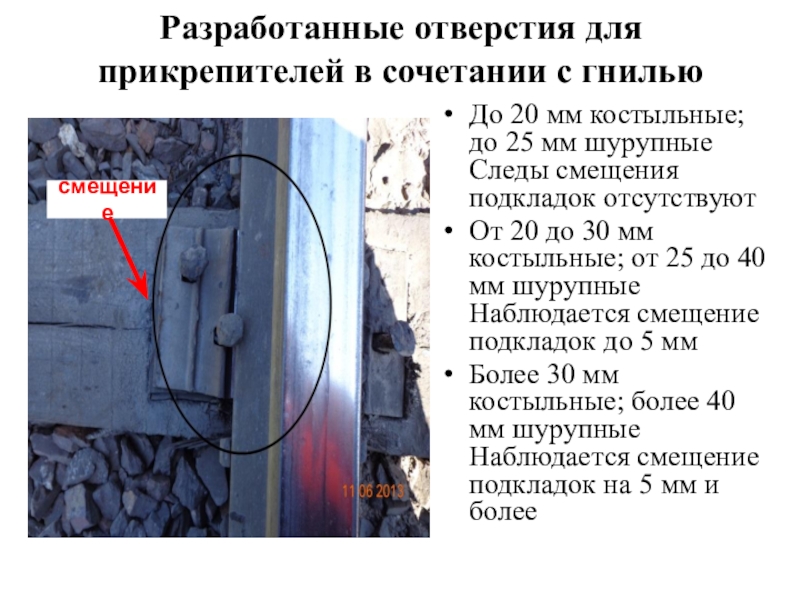

Слайд 4Разработанные отверстия для прикрепителей в сочетании с гнилью
До 20 мм костыльные;
до 25 мм шурупные Следы смещения подкладок отсутствуют
От 20 до 30 мм костыльные; от 25 до 40 мм шурупные Наблюдается смещение подкладок до 5 мм
Более 30 мм костыльные; более 40 мм шурупные Наблюдается смещение подкладок на 5 мм и более
От 20 до 30 мм костыльные; от 25 до 40 мм шурупные Наблюдается смещение подкладок до 5 мм
Более 30 мм костыльные; более 40 мм шурупные Наблюдается смещение подкладок на 5 мм и более
смещение

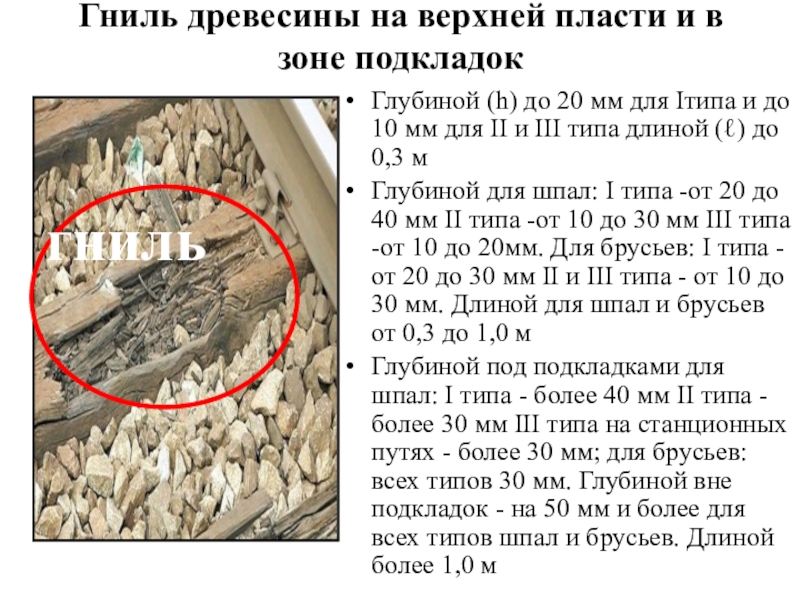

Слайд 5Гниль древесины на верхней пласти и в зоне подкладок
Глубиной (h) до
20 мм для Iтипа и до 10 мм для II и III типа длиной (ℓ) до 0,3 м
Глубиной для шпал: I типа -от 20 до 40 мм II типа -от 10 до 30 мм III типа -от 10 до 20мм. Для брусьев: I типа - от 20 до 30 мм II и III типа - от 10 до 30 мм. Длиной для шпал и брусьев от 0,3 до 1,0 м
Глубиной под подкладками для шпал: I типа - более 40 мм II типа - более 30 мм III типа на станционных путях - более 30 мм; для брусьев: всех типов 30 мм. Глубиной вне подкладок - на 50 мм и более для всех типов шпал и брусьев. Длиной более 1,0 м
Глубиной для шпал: I типа -от 20 до 40 мм II типа -от 10 до 30 мм III типа -от 10 до 20мм. Для брусьев: I типа - от 20 до 30 мм II и III типа - от 10 до 30 мм. Длиной для шпал и брусьев от 0,3 до 1,0 м
Глубиной под подкладками для шпал: I типа - более 40 мм II типа - более 30 мм III типа на станционных путях - более 30 мм; для брусьев: всех типов 30 мм. Глубиной вне подкладок - на 50 мм и более для всех типов шпал и брусьев. Длиной более 1,0 м
гниль

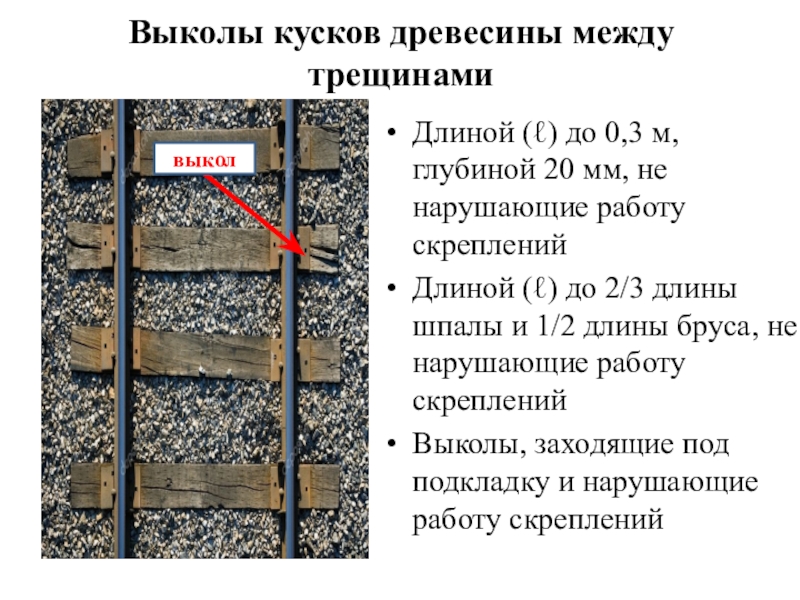

Слайд 6Выколы кусков древесины между трещинами
Длиной (ℓ) до 0,3 м, глубиной 20
мм, не нарушающие работу скреплений
Длиной (ℓ) до 2/3 длины шпалы и 1/2 длины бруса, не нарушающие работу скреплений
Выколы, заходящие под подкладку и нарушающие работу скреплений
Длиной (ℓ) до 2/3 длины шпалы и 1/2 длины бруса, не нарушающие работу скреплений
Выколы, заходящие под подкладку и нарушающие работу скреплений
выкол

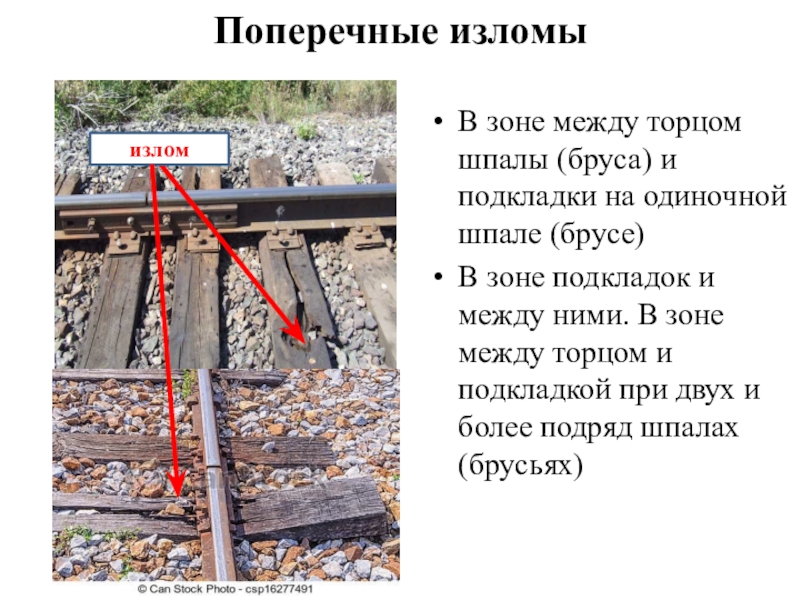

Слайд 7Поперечные изломы
В зоне между торцом шпалы (бруса) и подкладки на одиночной
шпале (брусе)
В зоне подкладок и между ними. В зоне между торцом и подкладкой при двух и более подряд шпалах (брусьях)
В зоне подкладок и между ними. В зоне между торцом и подкладкой при двух и более подряд шпалах (брусьях)
излом

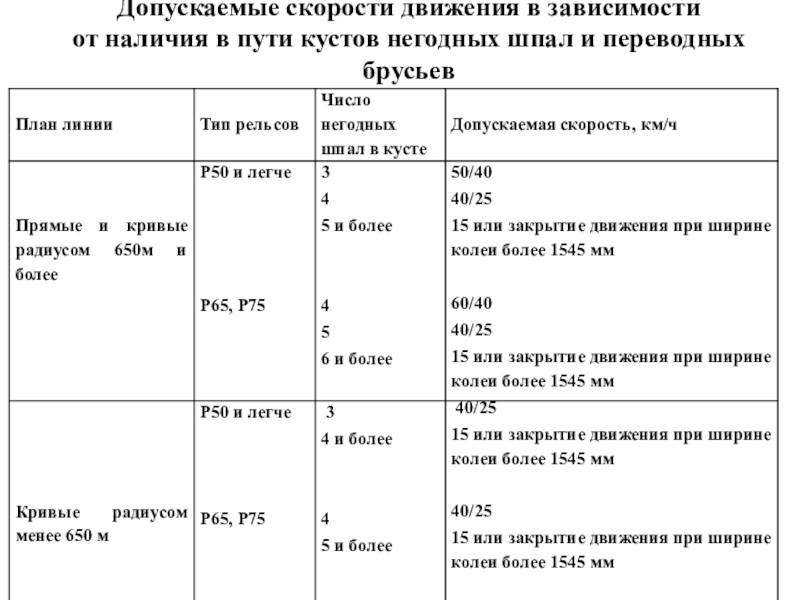

Слайд 9Допускаемые скорости движения в зависимости от наличия в пути кустов негодных шпал
и переводных брусьев
