Обработка отв. № 2 Закрепить деталь в тисках. Предварительно просверлить сквозное отв.= 10мм.Рассверлить полученное отв-18мм.

Слайд 1Обработка отверстий часть2

Обработка отверстий часть2

Слайд 2Обработка отв. № 2
Закрепить деталь в тисках. Предварительно просверлить сквозное

отв.= 10мм.
Рассверлить полученное отв-18мм.

Обработка отв. № 2 Закрепить деталь в тисках. Предварительно просверлить сквозное отв.= 10мм.Рассверлить полученное отв-18мм.

Слайд 3Зенкеровать отв№2
Совместить отверстие полученное после сверления =18мм. с осью зенкера =22мм.
Зенкеровать

по всей длине.
Полученное отв. «на выходе»=21,7мм
Зенкеровать отв№2Совместить отверстие полученное после сверления =18мм. с осью зенкера =22мм.Зенкеровать по всей длине.Полученное отв. «на выходе»=21,7мм

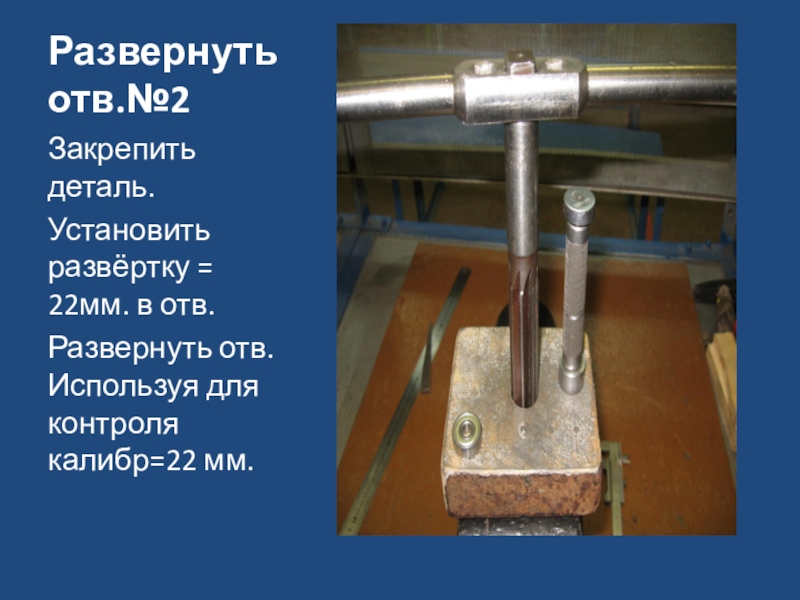

Слайд 4Развернуть отв.№2
Закрепить деталь.
Установить развёртку = 22мм. в отв.
Развернуть отв. Используя

для контроля калибр=22 мм.
Развернуть отв.№2 Закрепить деталь.Установить развёртку = 22мм. в отв.Развернуть отв. Используя для контроля калибр=22 мм.

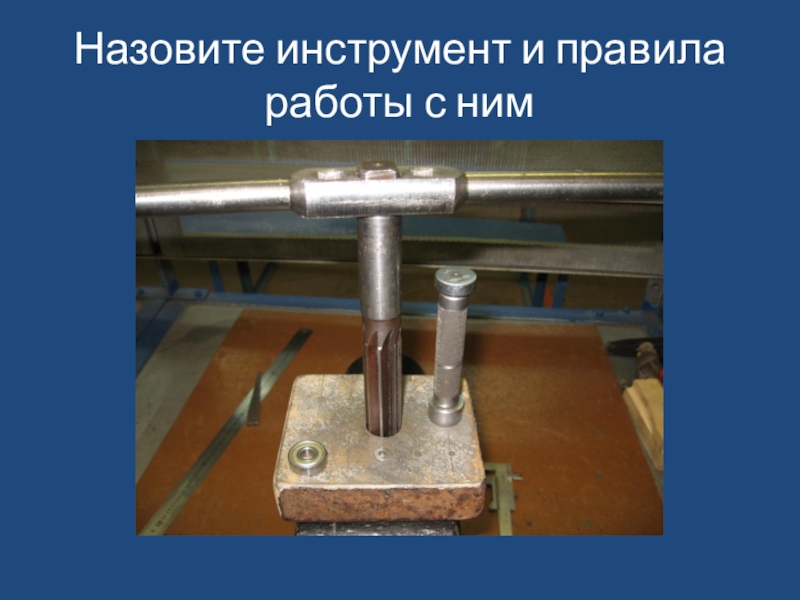

Слайд 5Назовите инструмент и правила работы с ним

Назовите инструмент и правила работы с ним

Слайд 6Установка подшипника.
Проконтролировать отв.=22мм.
Установить подшипник запрессовав его на всю длину.
Проверить лёгкость вращения

подшипника.

Установка подшипника.Проконтролировать отв.=22мм.Установить подшипник запрессовав его на всю длину.Проверить лёгкость вращения подшипника.

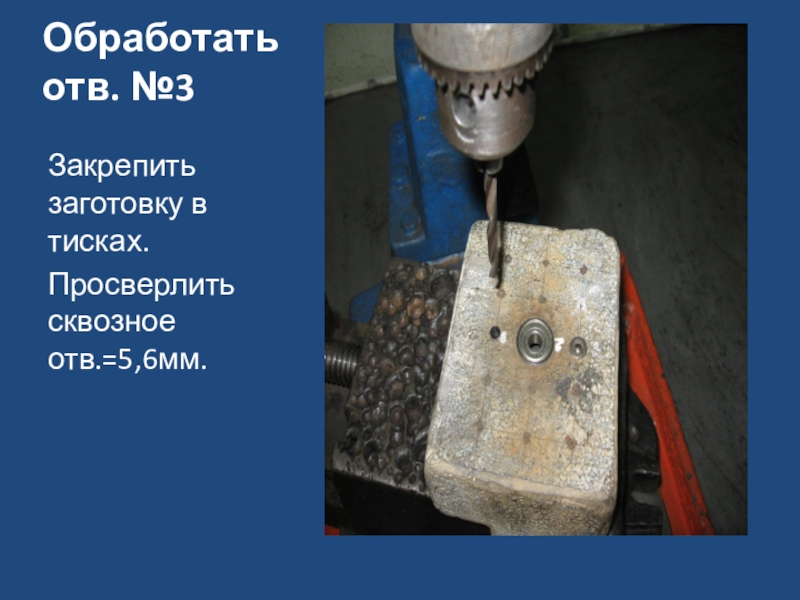

Слайд 7Обработать отв. №3
Закрепить заготовку в тисках.
Просверлить сквозное отв.=5,6мм.

Обработать отв. №3 Закрепить заготовку в тисках.Просверлить сквозное отв.=5,6мм.

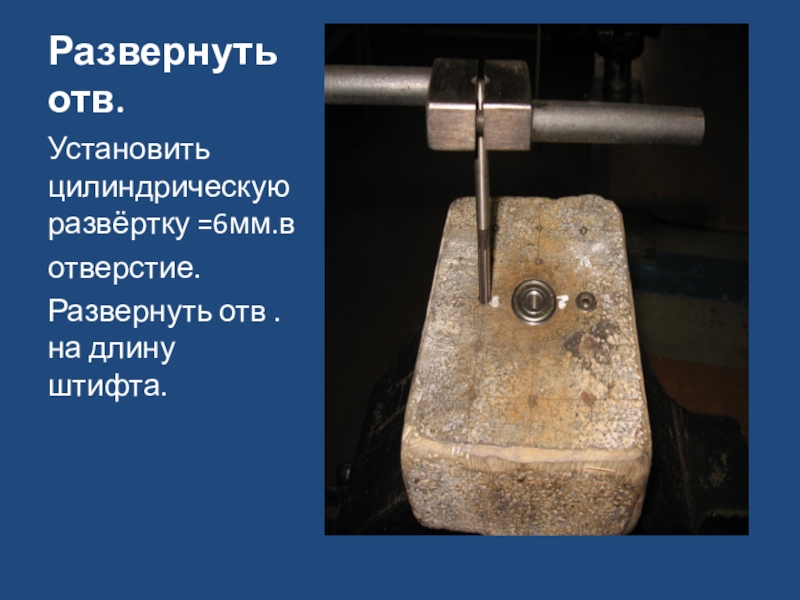

Слайд 8Развернуть отв.
Установить цилиндрическую развёртку =6мм.в
отверстие.
Развернуть отв .на длину штифта.

Развернуть отв.Установить цилиндрическую развёртку =6мм.вотверстие.Развернуть отв .на длину штифта.

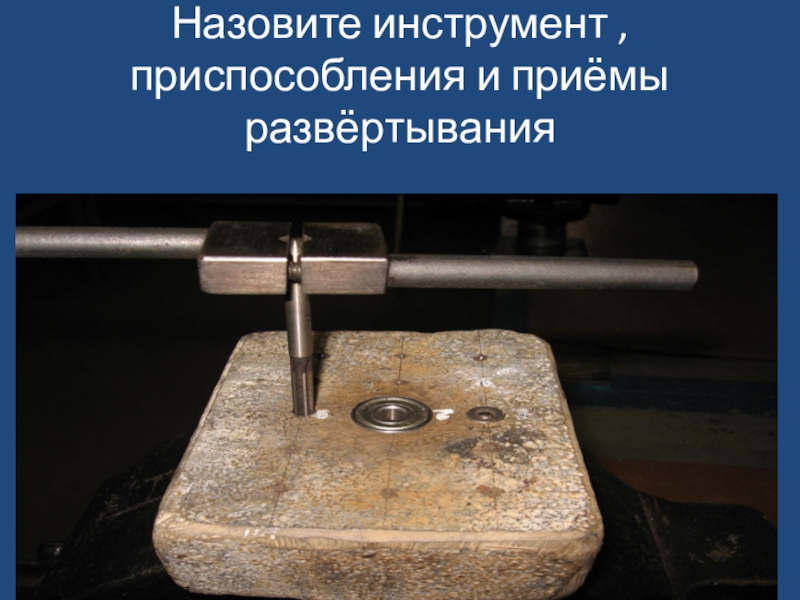

Слайд 9Назовите инструмент , приспособления и приёмы развёртывания

Назовите инструмент , приспособления и приёмы развёртывания

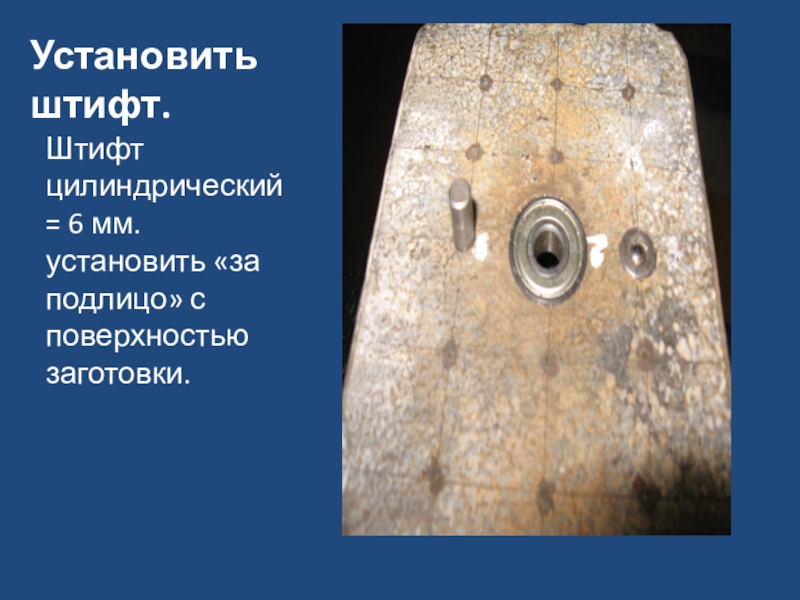

Слайд 10Установить штифт.
Штифт цилиндрический= 6 мм.установить «за подлицо» с поверхностью заготовки.

Установить штифт. Штифт цилиндрический= 6 мм.установить «за подлицо» с поверхностью заготовки.
