Презентация, доклад на тему Занятие 17 Оборудование, приспособления и инструмент для разборочно-сборочных работ

при ТО и ремонте автомобилей.

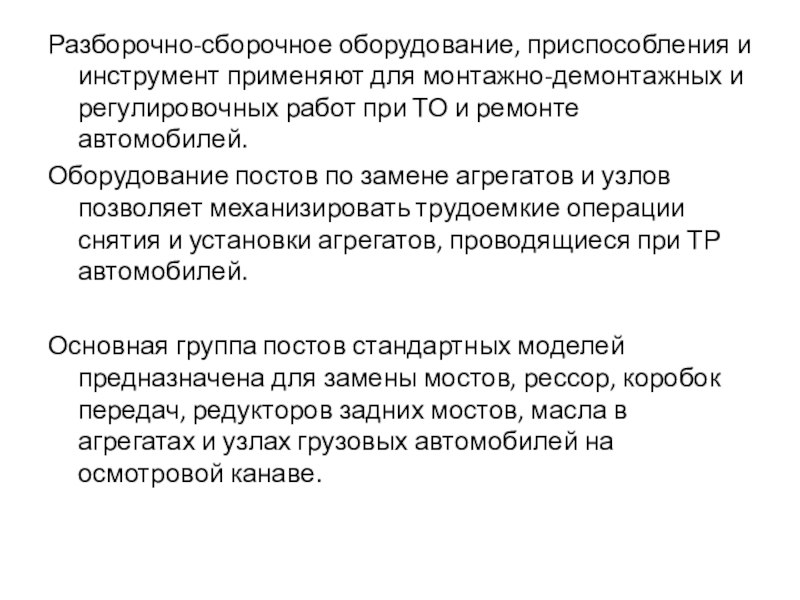

Оборудование постов по замене агрегатов и узлов позволяет механизировать трудоемкие операции снятия и установки агрегатов, проводящиеся при ТР автомобилей.

Основная группа постов стандартных моделей предназначена для замены мостов, рессор, коробок передач, редукторов задних мостов, масла в агрегатах и узлах грузовых автомобилей на осмотровой канаве.

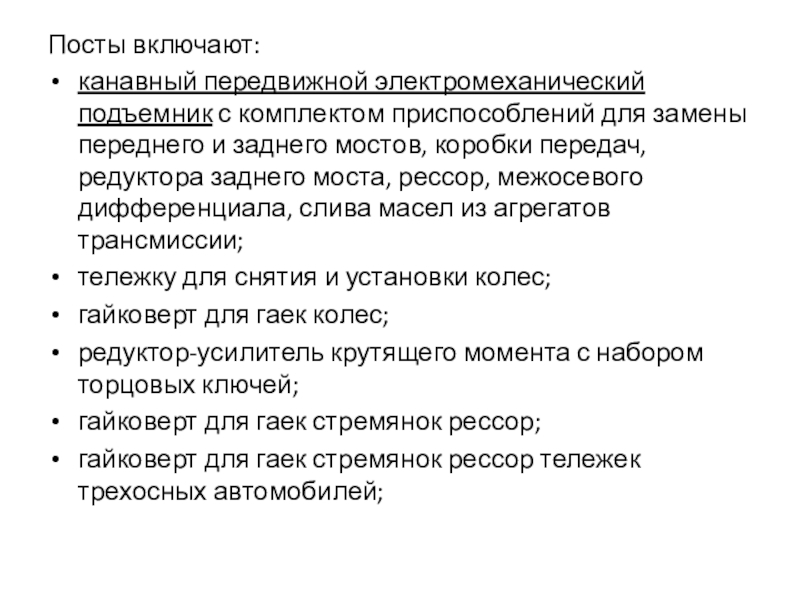

переднего и заднего мостов, коробки передач, редуктора заднего моста, рессор, межосевого дифференциала, слива масел из агрегатов трансмиссии;

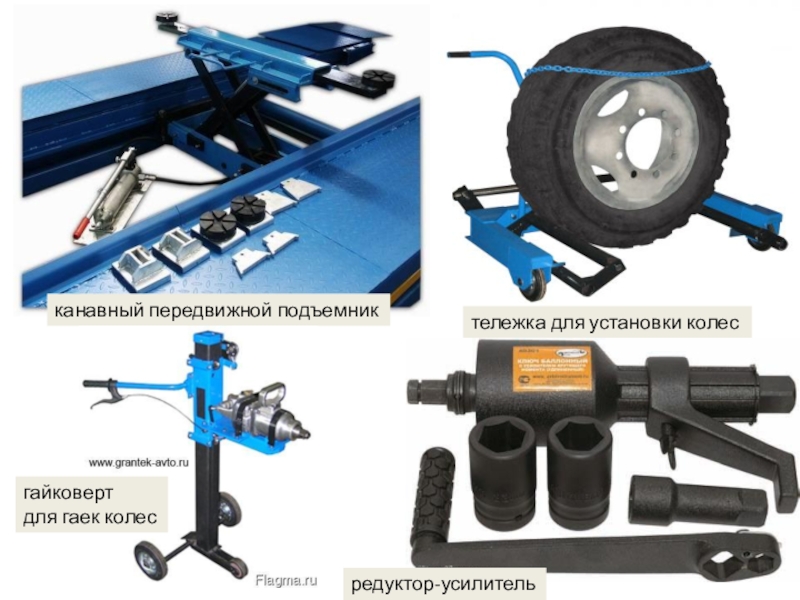

тележку для снятия и установки колес;
гайковерт для гаек колес;
редуктор-усилитель крутящего момента с набором торцовых ключей;
гайковерт для гаек стремянок рессор;
гайковерт для гаек стремянок рессор тележек трехосных автомобилей;

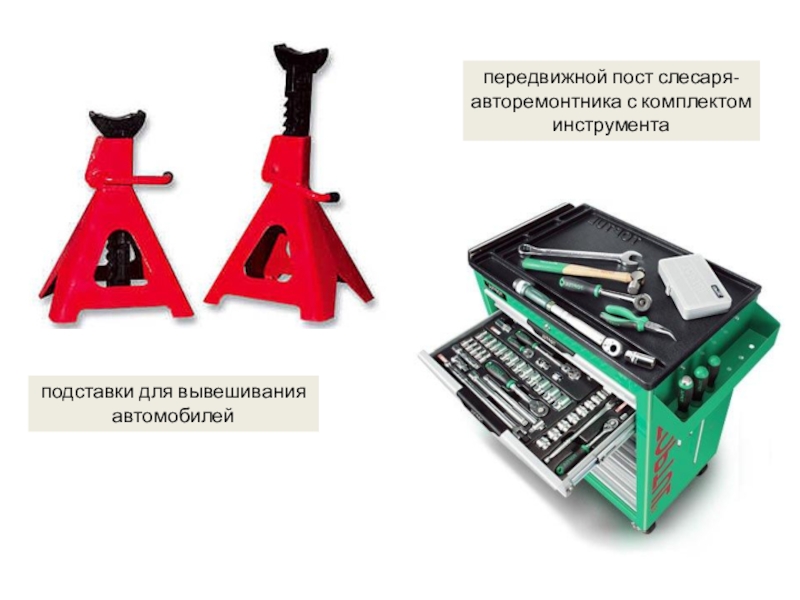

для вывешивания автомобилей за раму.

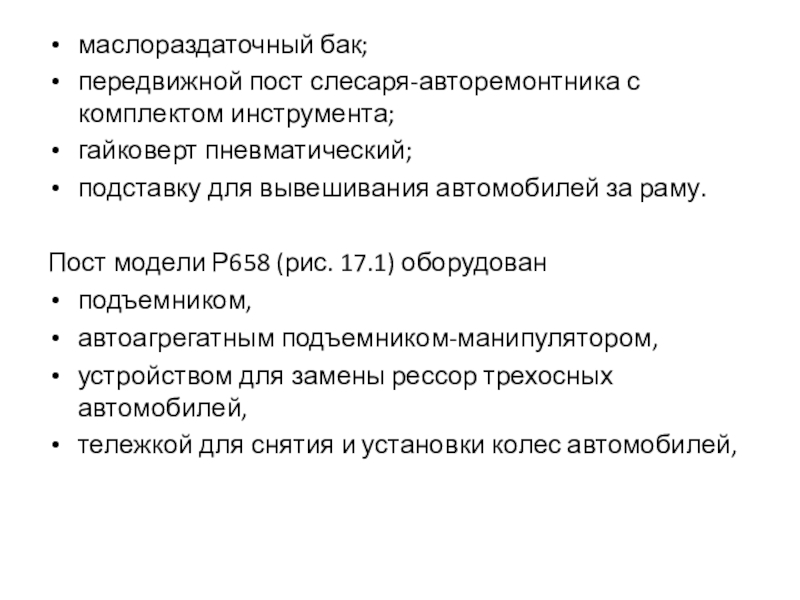

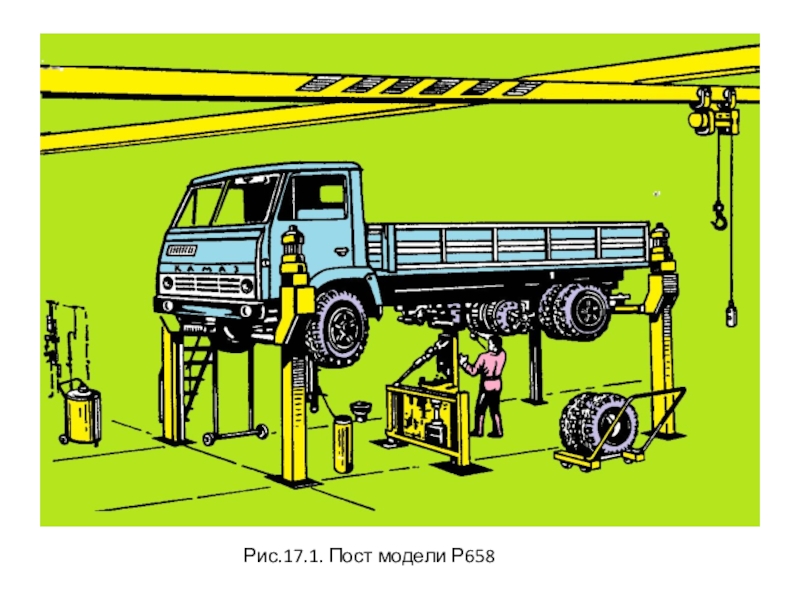

Пост модели Р658 (рис. 17.1) оборудован
подъемником,
автоагрегатным подъемником-манипулятором,
устройством для замены рессор трехосных автомобилей,
тележкой для снятия и установки колес автомобилей,

(пневматическими, ударными, реверсивными, прямыми) с набором ключей.

Оборудование для разборки и сборки агрегатов используется в АТО и на СТО в зонах ТО и ремонта, а также может быть использовано на специализированных участках, где предусмотрено оборудование для приработки двигателей, коробок передач и других агрегатов автомобилей.

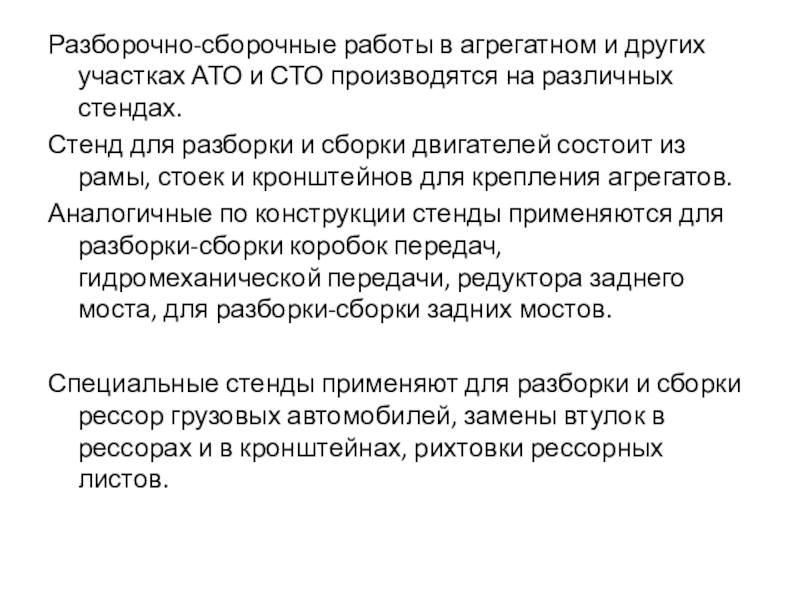

на различных стендах.

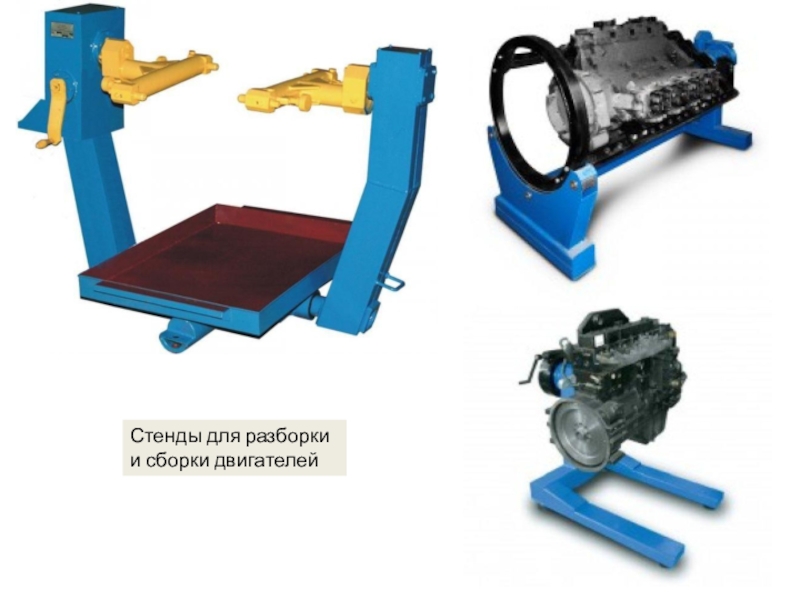

Стенд для разборки и сборки двигателей состоит из рамы, стоек и кронштейнов для крепления агрегатов.
Аналогичные по конструкции стенды применяются для разборки-сборки коробок передач, гидромеханической передачи, редуктора заднего моста, для разборки-сборки задних мостов.

Специальные стенды применяют для разборки и сборки рессор грузовых автомобилей, замены втулок в рессорах и в кронштейнах, рихтовки рессорных листов.

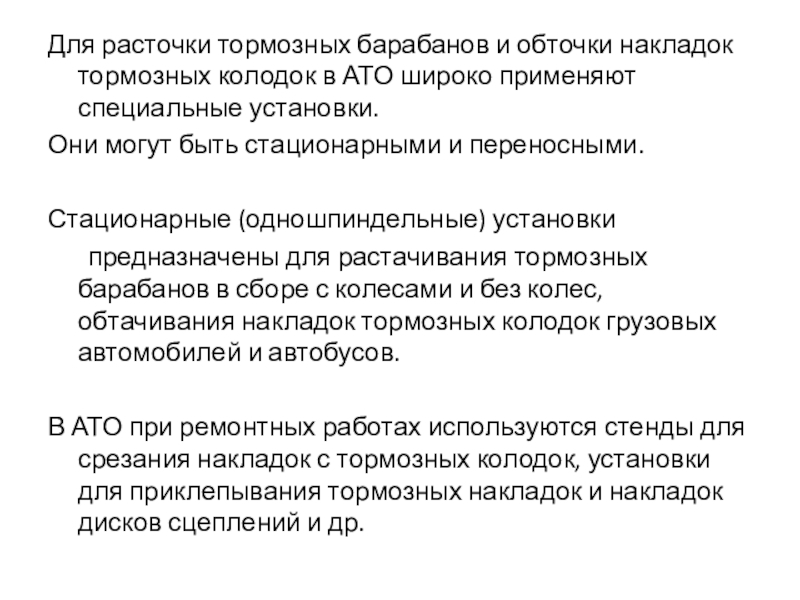

широко применяют специальные установки.
Они могут быть стационарными и переносными.

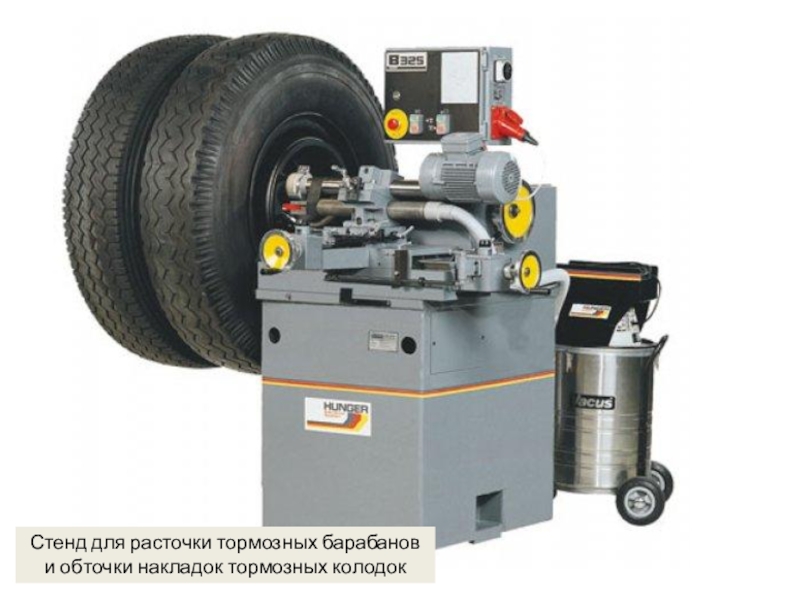

Стационарные (одношпиндельные) установки
предназначены для растачивания тормозных барабанов в сборе с колесами и без колес, обтачивания накладок тормозных колодок грузовых автомобилей и автобусов.

В АТО при ремонтных работах используются стенды для срезания накладок с тормозных колодок, установки для приклепывания тормозных накладок и накладок дисков сцеплений и др.

комплекты инструмента,

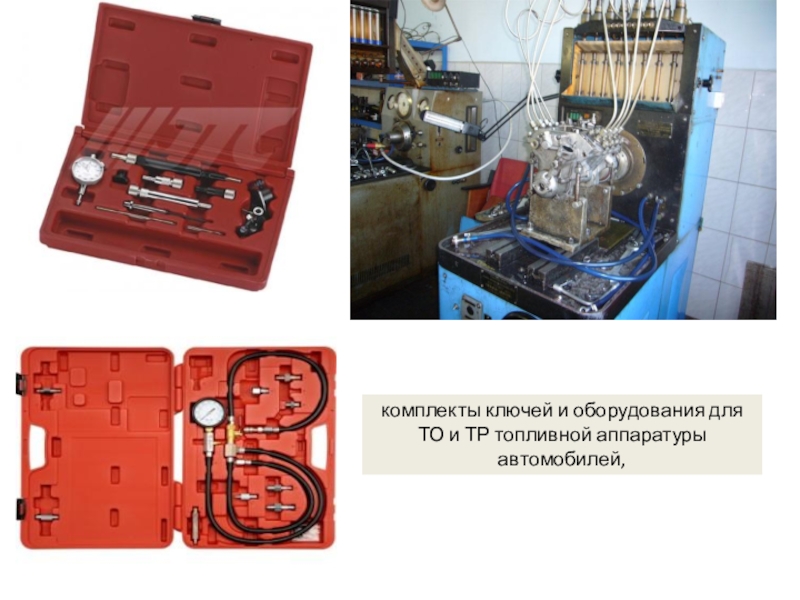

комплекты ключей для ТО и ТР топливной аппаратуры газобаллонных автомобилей,
комплект инструмента для ТО и ТР электрооборудования автомобилей и др.

На постах ТО-2 и ТР применяются специальные гайковерты для гаек колес и стремянок рессор.

предназначенные для отвертывания и завертывания гаек колес грузовых автомобилей и автобусов.
Их максимальный крутящий момент составляет 100...2100 Н∙м.

ударный
пневматический гайковерт

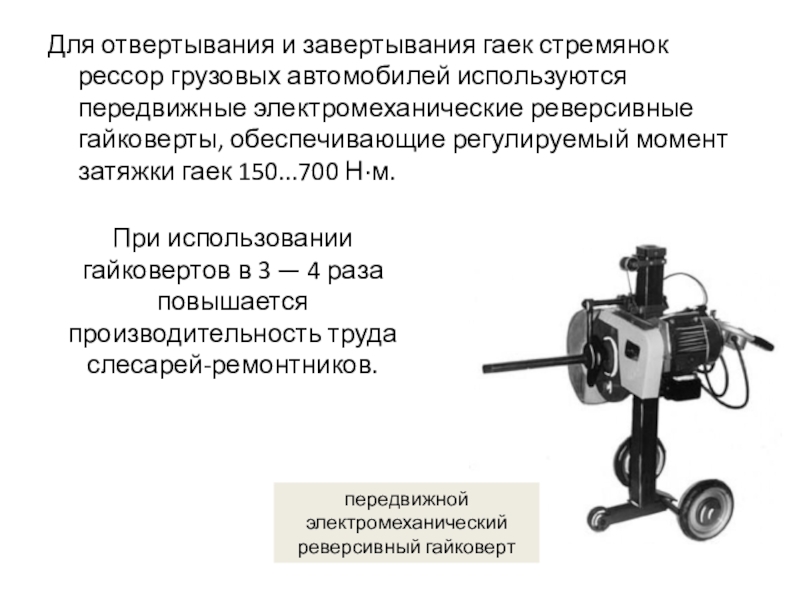

электромеханические реверсивные гайковерты, обеспечивающие регулируемый момент затяжки гаек 150...700 Н∙м.

При использовании гайковертов в 3 — 4 раза повышается производительность труда слесарей-ремонтников.

передвижной электромеханический реверсивный гайковерт
