Слайд 1
ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ ГОРОДА МОСКВЫ
ЗАПАДНОЕ ОКРУЖНОЕ УПРАВЛЕНИЕ ОБРАЗОВАНИЯ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ГОРОДА МОСКВЫ
СРЕДНЯЯ ОБЩЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА № 323
Изучаем токарное дело
Обработка конических поверхностей
7 – 8 класс
Часть 6
Учитель технологии ГБОУ СОШ №323 Селиверстов Ю.И., заслуженный учитель РФ.
Москва
2015
Слайд 2 Цель занятия:
1. Продолжить формирование первичных навыков работы на токарно-винторезном станке
ТВ-6. 2. Познакомить со способами точения конических поверхностей на токарно-винторезном станке. 3. Использовать знания по математике при расчёте угла уклона. 4. Воспитывать у обучающихся желание овладевать технологическими токарными операциями, проявляя при этом аккуратность и внимание. 5. Воспитывать бережное отношение к станочному оборудованию и инструменту. 6. Требовать неукоснительного выполнения инструкций и правила безопасной работы на токарно-винторезном станке.
Слайд 3 Многие детали имеют наружные и внутренние конические поверхности, например
пиноль задней бабки, токарный центр, сверло, шпиндель сверлильного станка, сверлильный патрон и др. Конические поверхности характеризуются следующими параметрами: меньшим d и большим D диаметрами и расстоянием L между плоскостями, в которых расположены окружности с диаметрами d и D. Угол ? (в) называют углом наклона конуса, а угол 2? (а) – углом конуса. Отношение К = (D – d)/ L называют конусностью и обычно обозначают отношением, например 1: 3, 1:5 и др. Отношение У = (D – d) / 2L = tg ? (i =h/L = tg?) называют уклоном. На чертежах конусность обозначают в соответствии со стандартом (б), например ⊲ 1:5, ⊳1:8 и т.п. Условное обозначение конусности проставляют над осью конуса или на полке линии-выноски, а условное обозначение уклона (⦣1:3) проставляют над полкой линии-выноски (в).
в
Слайд 4 Перед обработкой конической поверхности определяют величину её угла
уклона ?. Для этого по данным чертежа вычисляют tg ?, а затем по таблицам тригонометрических функций находят значение угла ?.
Обрабатывать конические поверхности можно осуществлять одним из следующих способов: применением широкого резца; поворотом верхней части продольного суппорта; смещением задней бабки.
Наружные конические поверхности длиной до 20 мм обрабатывают широким резцом, у которого главный угол в плане φ = ?. Очень короткие конические поверхности (например, фаски) обрабатываются проходным резцом с соответствующим углом в плане φ = ?.

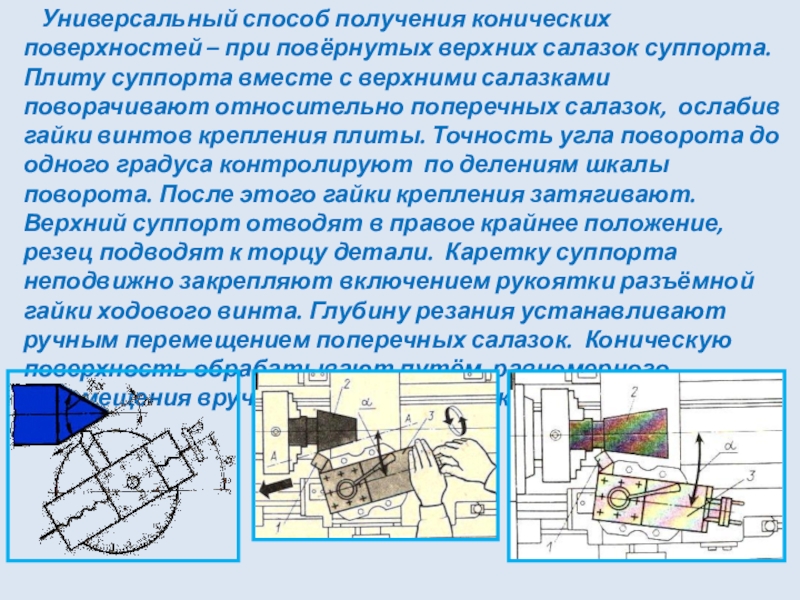

Слайд 5 Универсальный способ получения конических поверхностей – при повёрнутых
верхних салазок суппорта. Плиту суппорта вместе с верхними салазками поворачивают относительно поперечных салазок, ослабив гайки винтов крепления плиты. Точность угла поворота до одного градуса контролируют по делениям шкалы поворота. После этого гайки крепления затягивают. Верхний суппорт отводят в правое крайнее положение, резец подводят к торцу детали. Каретку суппорта неподвижно закрепляют включением рукоятки разъёмной гайки ходового винта. Глубину резания устанавливают ручным перемещением поперечных салазок. Коническую поверхность обрабатывают путём равномерного перемещения вручную верхних салазок.
Слайд 6 Конические поверхности большой длины с углом уклона
? = 8÷10⁰ можно обрабатывать способом смещения корпуса задней бабки относительно её плиты. Заготовка, установленная в центры, вращается с помощью поводковой планшайбы и хомутика. Корпус задней бабки смещают в поперечном направлении так, чтобы ось заготовки располагалось под углом ? к оси центров. При включении подачи каретки суппорта резец, перемещаясь параллельно оси станка, будет обтачивать коническую поверхность.

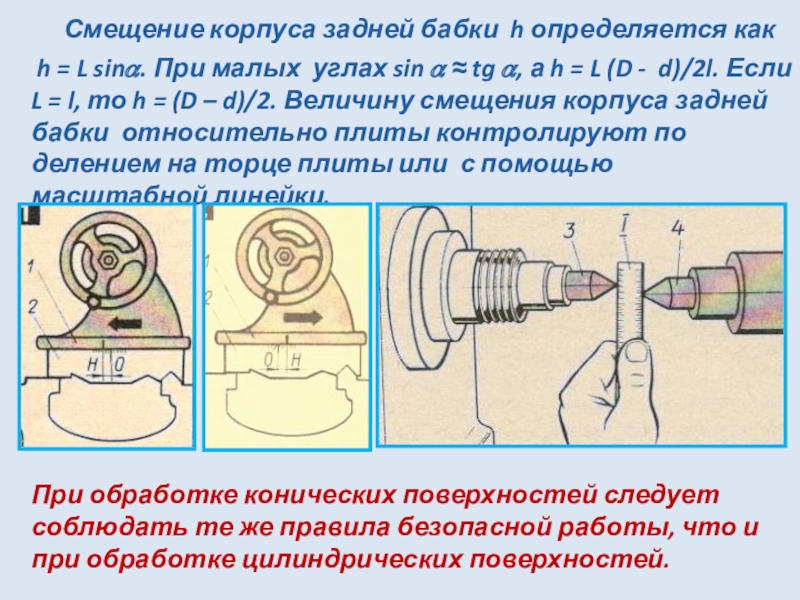

Слайд 7 Смещение корпуса задней бабки h определяется как
h
= L sin?. При малых углах sin ? ≈ tg ?, а h = L (D - d)/2l. Если L = l, то h = (D – d)/2. Величину смещения корпуса задней бабки относительно плиты контролируют по делением на торце плиты или с помощью масштабной линейки.
При обработке конических поверхностей следует соблюдать те же правила безопасной работы, что и при обработке цилиндрических поверхностей.
Слайд 8 Контрольные вопросы.
1. Назовите детали с коническими элементами.
2. Какими параметрами можно охарактеризовать конус?
3. Как обозначают на чертежах конусность и уклон? 4. Как определяют конусность? 5. Какие способы применяют для обработки конических поверхностей на токарных станках? 6. Зачем необходимо закреплять неподвижно каретку суппорта при обработке конуса поворотом верхних салазок? 7. Как рассчитать смещение корпуса задней бабки для обтачивания наружной конической поверхности?

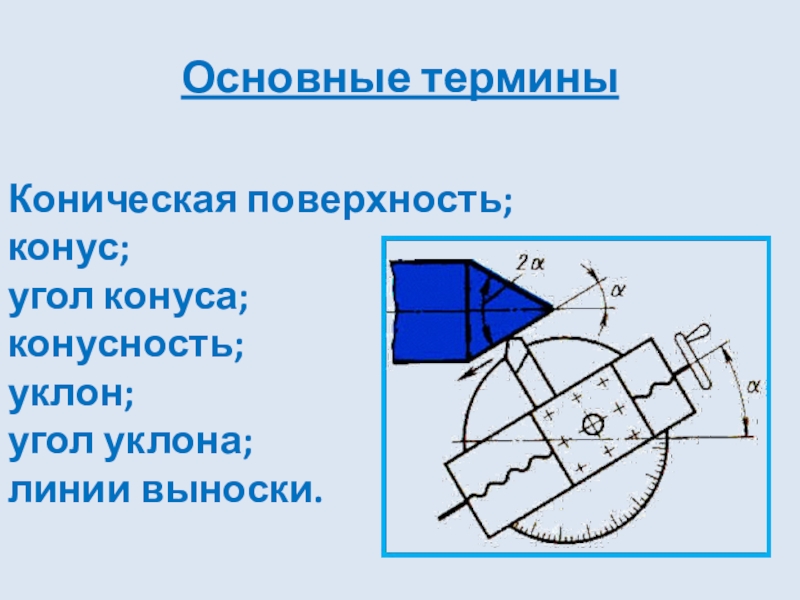

Слайд 9
Основные термины
Коническая поверхность;
конус; угол конуса; конусность; уклон; угол уклона; линии выноски.
Слайд 10 Объект для практической работы Универсальная ручка для чертилки,
надфиля, часовой отвертки
Слайд 11
Информационные источники и ЭОР
Учебники:
Е.М. Муравьёв «Технология обработки
металлов»
Просвещение,2000.
И.А. Карабанов, Н.К. Щур и др. Трудовое обучение. 7 класс. Минск. Нар. Асвета, 1989.
П.С. Лернер, П.М. Лукьянов Токарное и фрезерное дело. М.: Просвещение, 1990.
В.Н. Фещенко, Р.Х. Махмутов. Токарная обработка. М.: «Высшая школа» 1990.
В.А. Слепинин. Руководство для обучения токарей по металлу. М.:«Высшая школа» 1977.
ГОСТ 2.307-68 ЕСКД. ingenier.ru›1/sizeline3. htmlresearcher.ucoz.ru›…nanesenija_razmerov…chertezhe…
