Презентация, доклад на тему Творческий проект Конструкции самодельных листогибов

№2
Руководитель: Кельциев Альберт Николаевич, учитель технологии

мастерской.
Подготовить условия для зачатков производства полезных товаров силами школьников.
Приступить к обучению кровельного дела в условиях школьной мастерской.

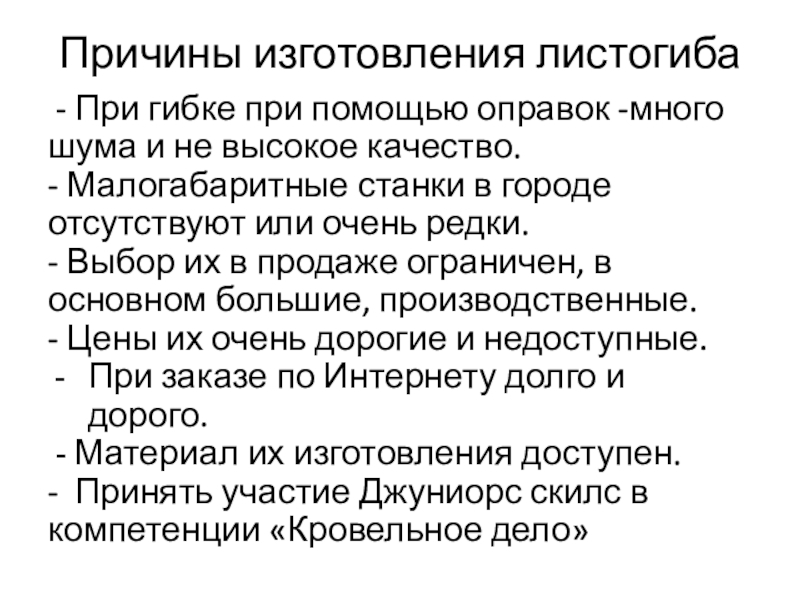

и не высокое качество.
- Малогабаритные станки в городе отсутствуют или очень редки.
- Выбор их в продаже ограничен, в основном большие, производственные.
- Цены их очень дорогие и недоступные.
При заказе по Интернету долго и дорого.
- Материал их изготовления доступен.
- Принять участие Джуниорс скилс в компетенции «Кровельное дело»

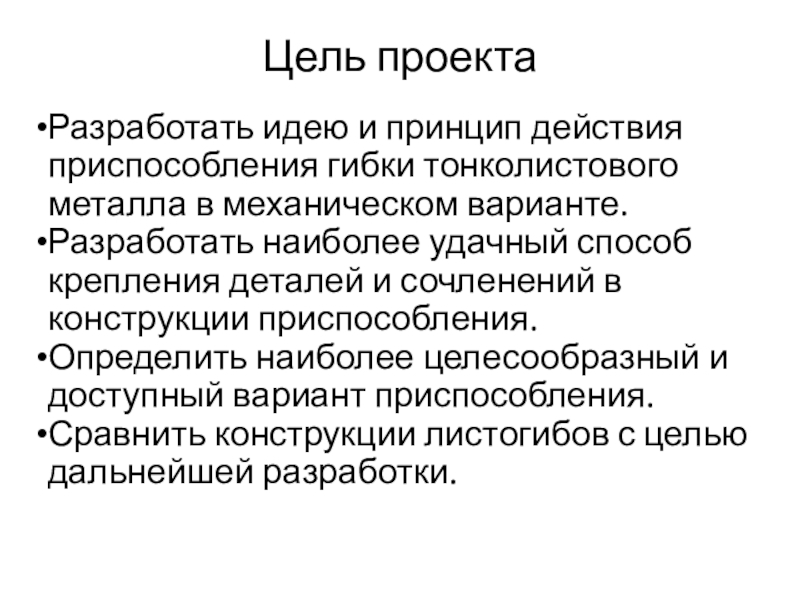

механическом варианте.
Разработать наиболее удачный способ крепления деталей и сочленений в конструкции приспособления.
Определить наиболее целесообразный и доступный вариант приспособления.
Сравнить конструкции листогибов с целью дальнейшей разработки.

крепления деталей приспособления

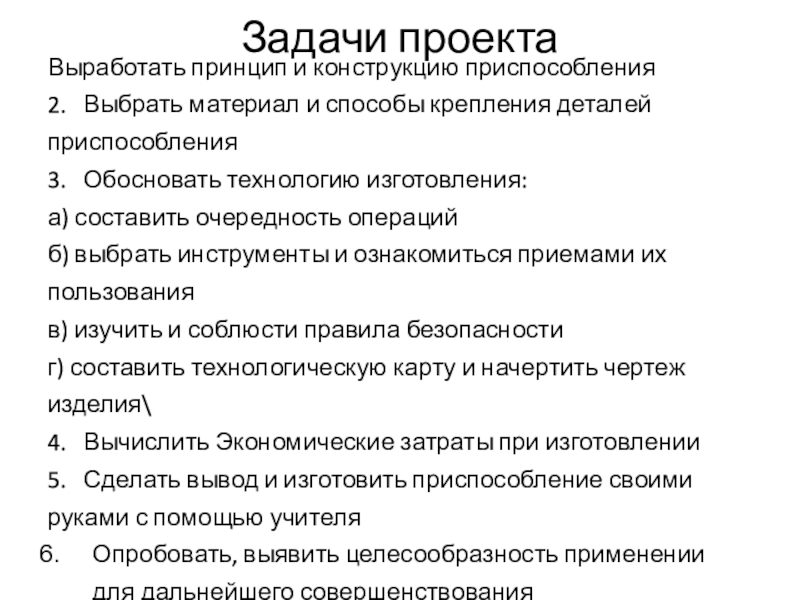

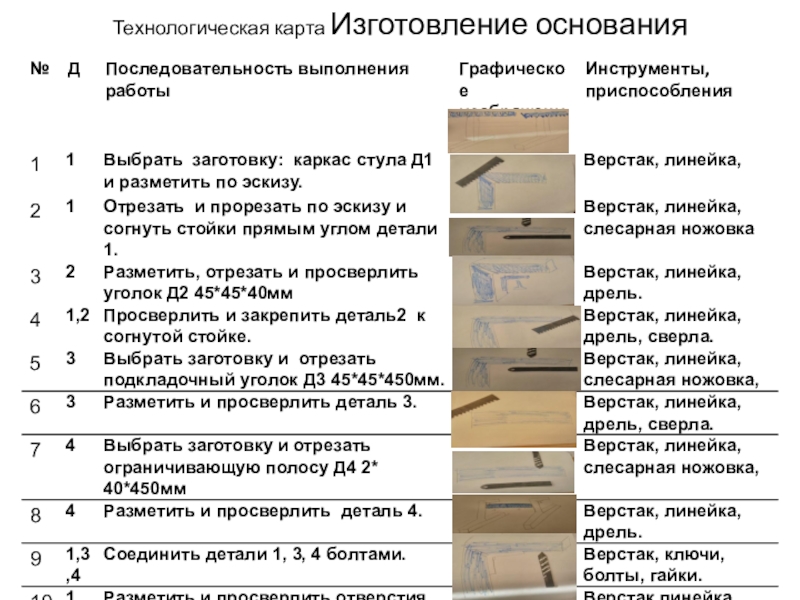

3. Обосновать технологию изготовления:
а) составить очередность операций
б) выбрать инструменты и ознакомиться приемами их пользования
в) изучить и соблюсти правила безопасности

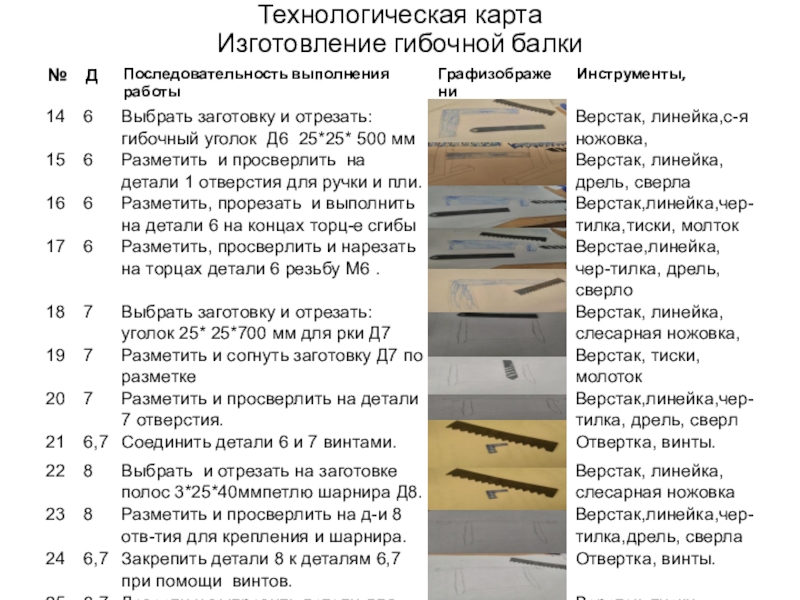

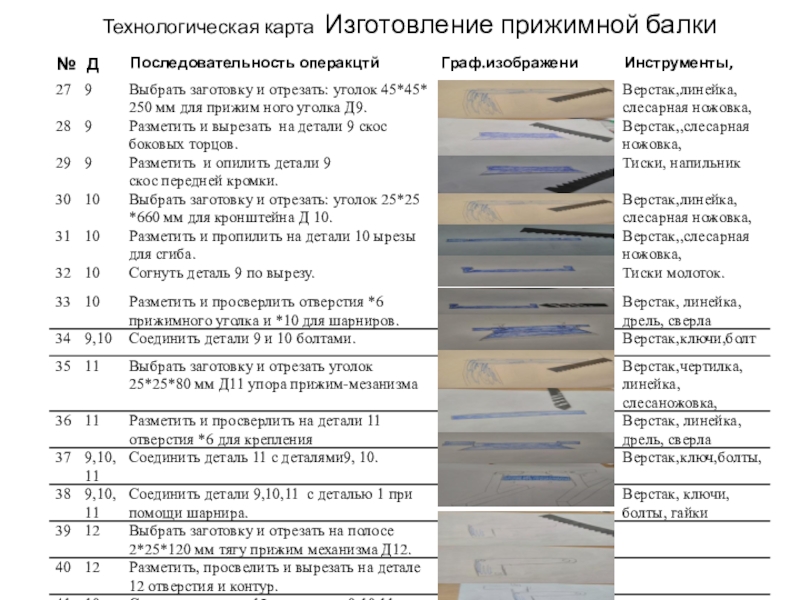

г) составить технологическую карту и начертить чертеж изделия\

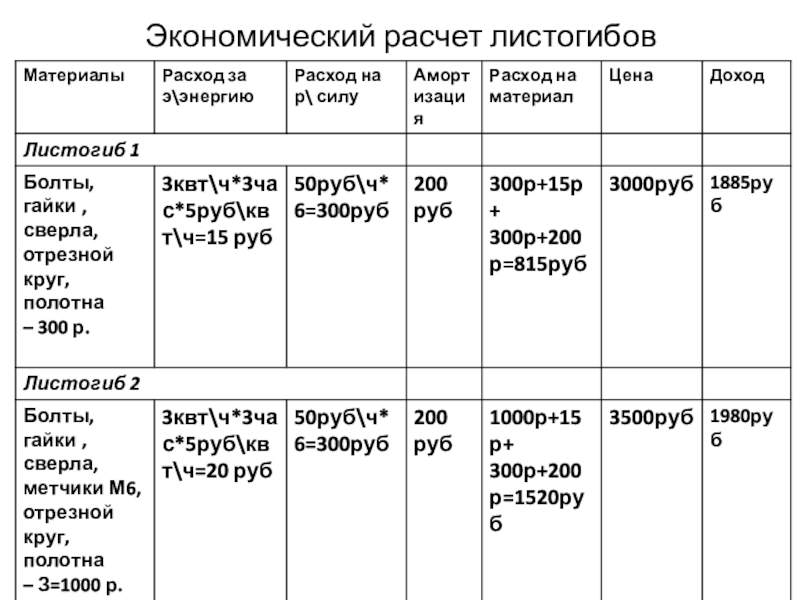

4. Вычислить Экономические затраты при изготовлении
5. Сделать вывод и изготовить приспособление своими руками с помощью учителя
Опробовать, выявить целесообразность применении для дальнейшего совершенствования
Сделать 2 варианта листогибов и сравнить их конструкции и применение.

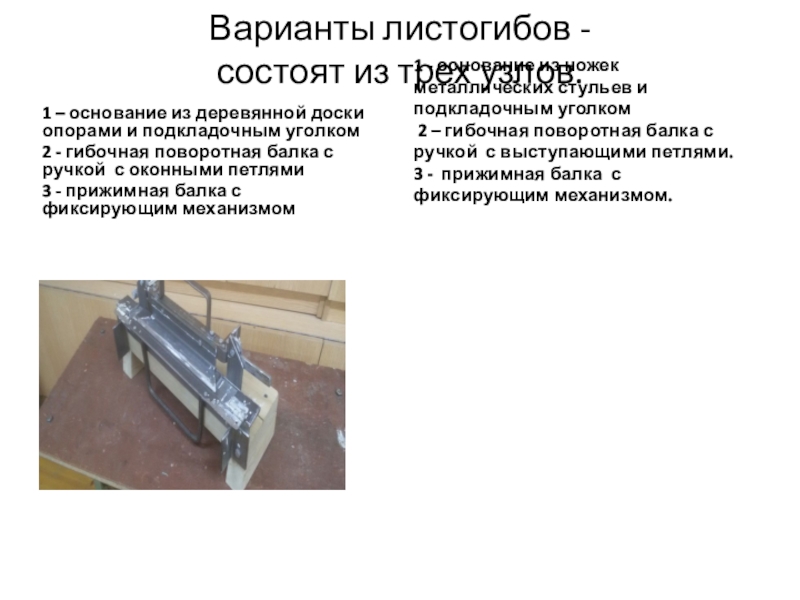

доски опорами и подкладочным уголком
2 - гибочная поворотная балка с ручкой с оконными петлями
3 - прижимная балка с фиксирующим механизмом

1 - основание из ножек металлических стульев и подкладочным уголком
2 – гибочная поворотная балка с ручкой с выступающими петлями.
3 - прижимная балка с фиксирующим механизмом.

разными вариантами конструкции, незначительными изменениями в узлах и сочленениях. Первый вариант имел ряд недостатков. Второй вариант изготовлен учитывая недостатки первого по мере возможностей. Для более прочного, точного сопряжения деталей и шарниров при работе. Мы будем рассматривать второй вариант.

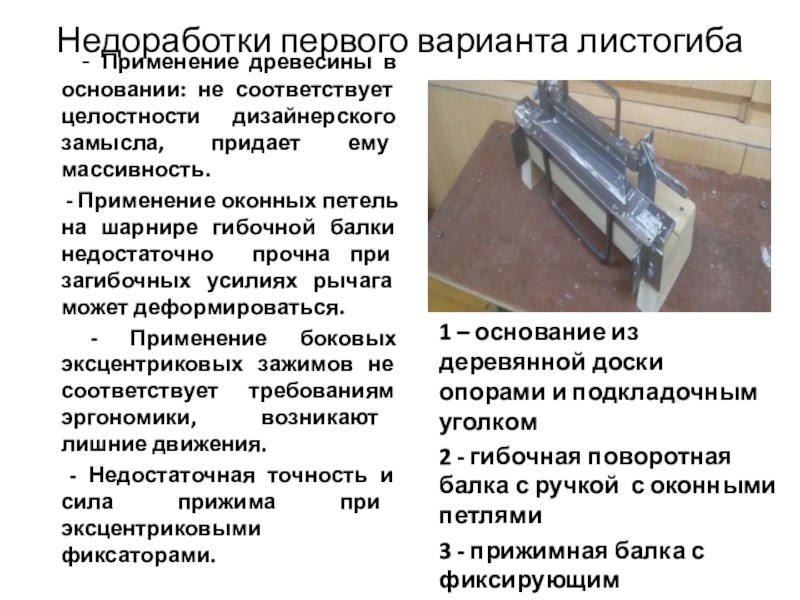

целостности дизайнерского замысла, придает ему массивность.
- Применение оконных петель на шарнире гибочной балки недостаточно прочна при загибочных усилиях рычага может деформироваться.
- Применение боковых эксцентриковых зажимов не соответствует требованиям эргономики, возникают лишние движения.
- Недостаточная точность и сила прижима при эксцентриковыми фиксаторами.

1 – основание из деревянной доски опорами и подкладочным уголком
2 - гибочная поворотная балка с ручкой с оконными петлями
3 - прижимная балка с фиксирующим механизмом

маленькие размеры.
 Компактность изделия.
 Все технологические операции выполняются воспитанниками.

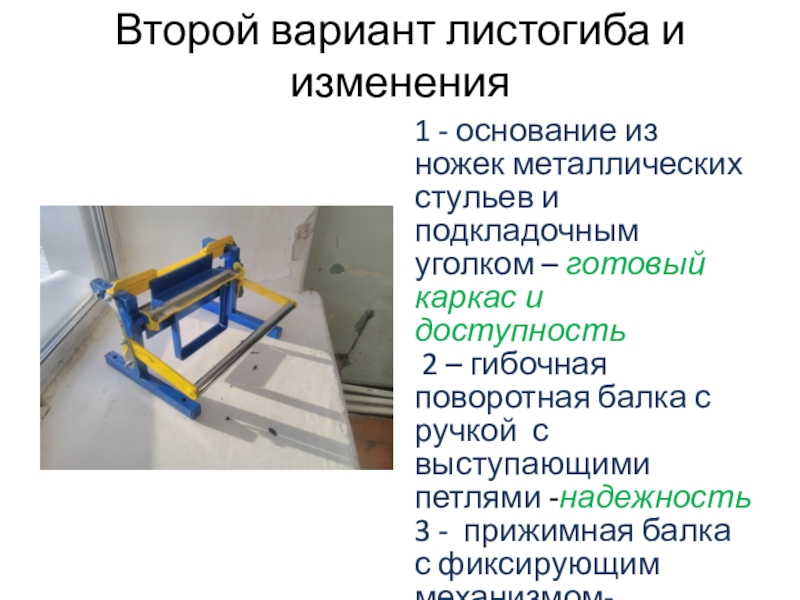

и подкладочным уголком – готовый каркас и доступность
2 – гибочная поворотная балка с ручкой с выступающими петлями -надежность
3 - прижимная балка с фиксирующим механизмом- фиксация одним движением..

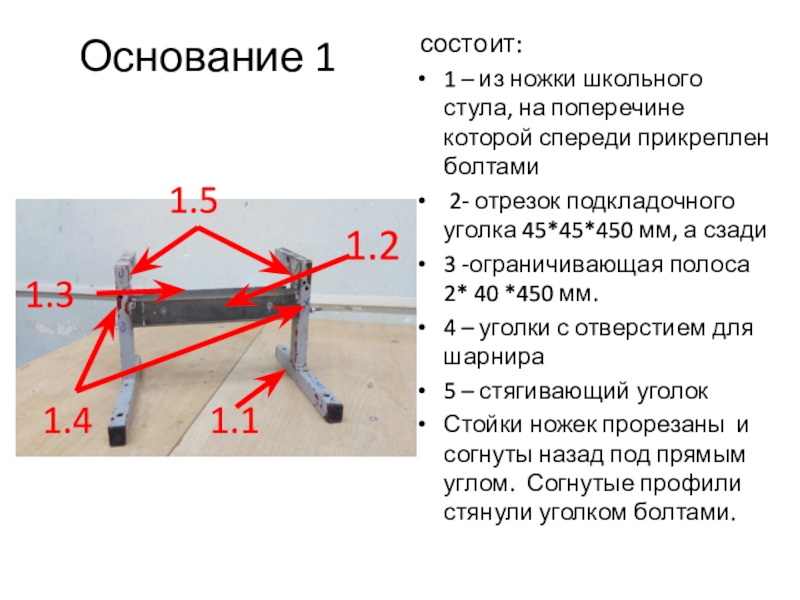

спереди прикреплен болтами
2- отрезок подкладочного уголка 45*45*450 мм, а сзади
3 -ограничивающая полоса 2* 40 *450 мм.
4 – уголки с отверстием для шарнира
5 – стягивающий уголок
Стойки ножек прорезаны и согнуты назад под прямым углом. Согнутые профили стянули уголком болтами.

1.1

1.2

1.3

1.4

1.5

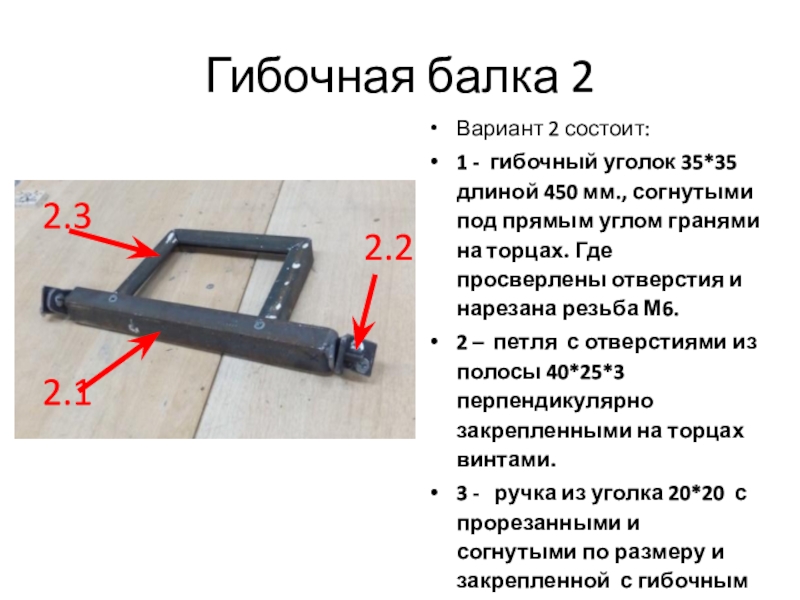

мм., согнутыми под прямым углом гранями на торцах. Где просверлены отверстия и нарезана резьба М6.
2 – петля с отверстиями из полосы 40*25*3 перпендикулярно закрепленными на торцах винтами.
3 - ручка из уголка 20*20 с прорезанными и согнутыми по размеру и закрепленной с гибочным уголком на винтах.

2.1

2.2

2.3

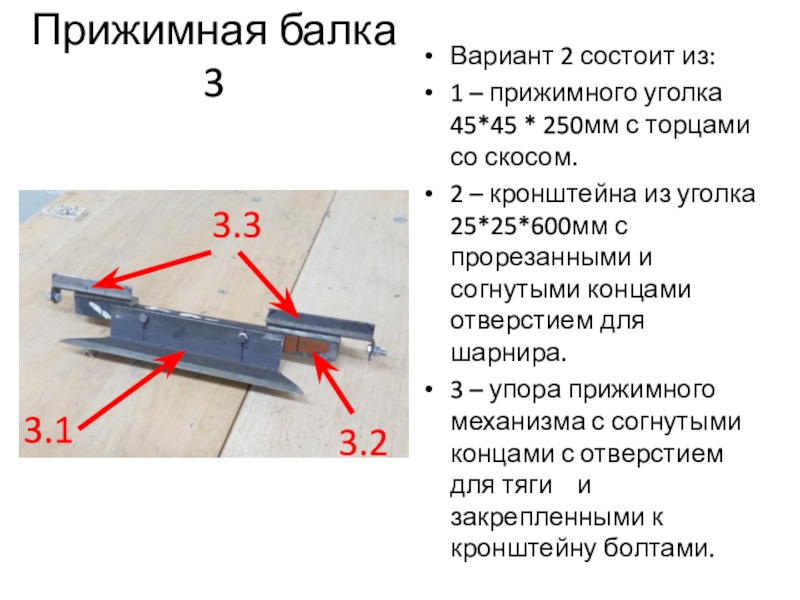

* 250мм с торцами со скосом.
2 – кронштейна из уголка 25*25*600мм с прорезанными и согнутыми концами отверстием для шарнира.
3 – упора прижимного механизма с согнутыми концами с отверстием для тяги и закрепленными к кронштейну болтами.

3.1

3.2

3.3

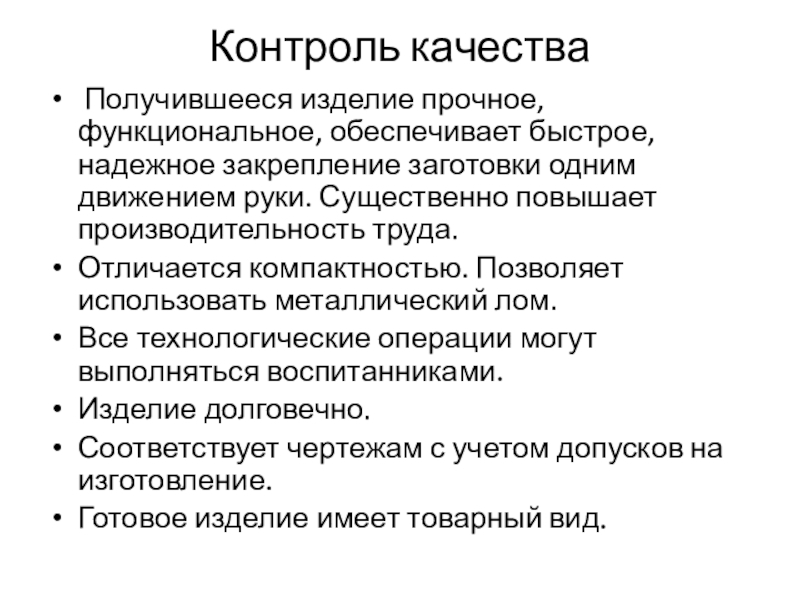

одним движением руки. Существенно повышает производительность труда.
Отличается компактностью. Позволяет использовать металлический лом.
Все технологические операции могут выполняться воспитанниками.
Изделие долговечно.
Соответствует чертежам с учетом допусков на изготовление.
Готовое изделие имеет товарный вид.

деталей (люфт, трение и др).

труднодоступность, недостаточная прочность.
- Применение сортового проката в деталях: возможность деформации, недостаточная точность в прямолинейности, большая степень погрешностей.
- Применение болтов и гаек в шарнирных соединениях: люфты, шатания, тугость, истирания, затяжки, недозатяжки и т.д.

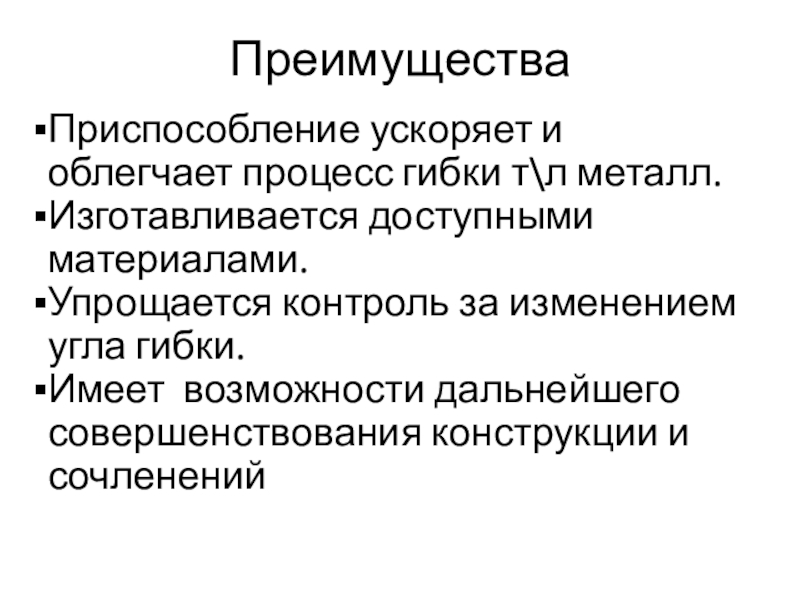

за изменением угла гибки.
Имеет возможности дальнейшего совершенствования конструкции и сочленений

данного металла не будут израсходованы природные ресурсы и вследствие, не загрязнена окружающая среда.


работать с листовым металлом. Приспособление позволяет проделывать подобную работу быстро и качественно, избегая деформаций материала. Что очень важно. Даже неопытный работник сможет быстро разобраться с инструментом и выполнить работу правильно. Это настоящий помощник не только в слесарной мастерской, но и в любой домашней мастерской настоящего хозяина.

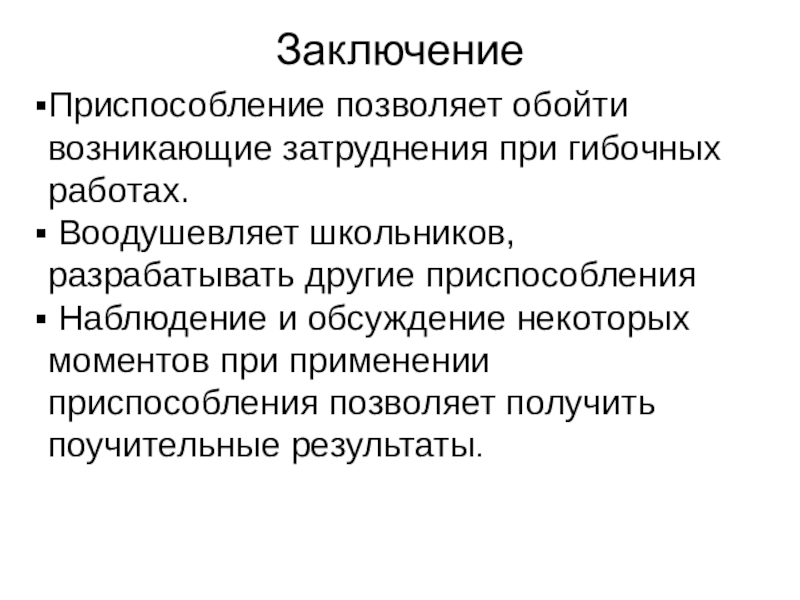

другие приспособления
Наблюдение и обсуждение некоторых моментов при применении приспособления позволяет получить поучительные результаты.
