Презентация, доклад на тему Тела вращения и устройство двигателя
Содержание
- 1. Тела вращения и устройство двигателя
- 2. Слайд 2

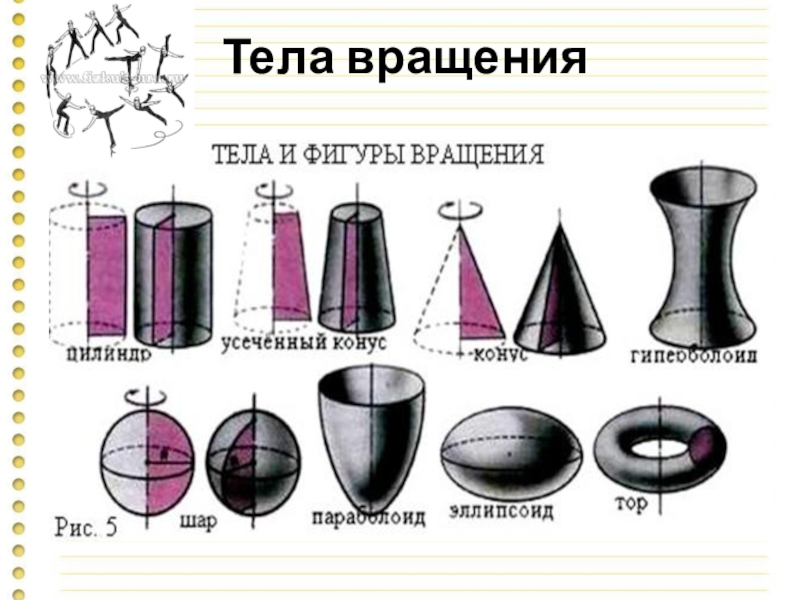

- 3. Тела вращения
- 4. Чтобы задать тело вращения, достаточно указать его ось и фигуру, вращением которой получено тело

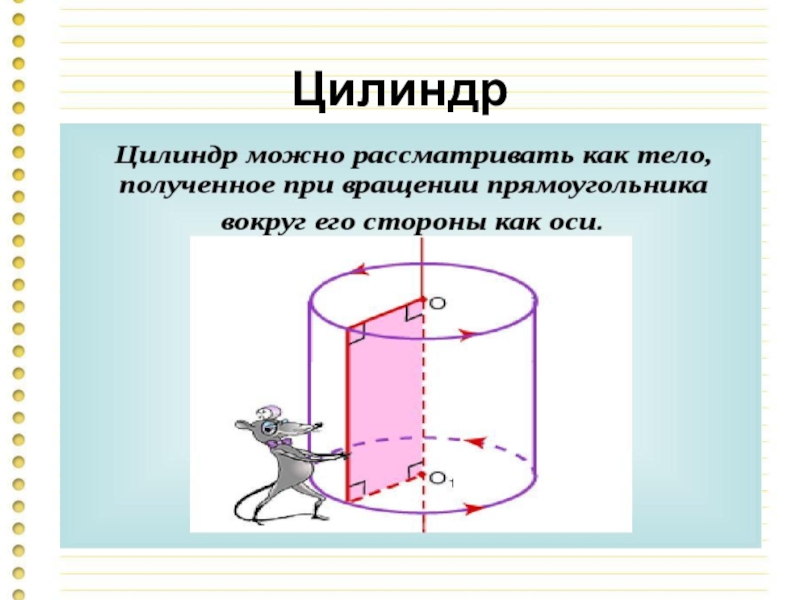

- 5. Цилиндр
- 6. Конус
- 7. Усечённый конус
- 8. Шар

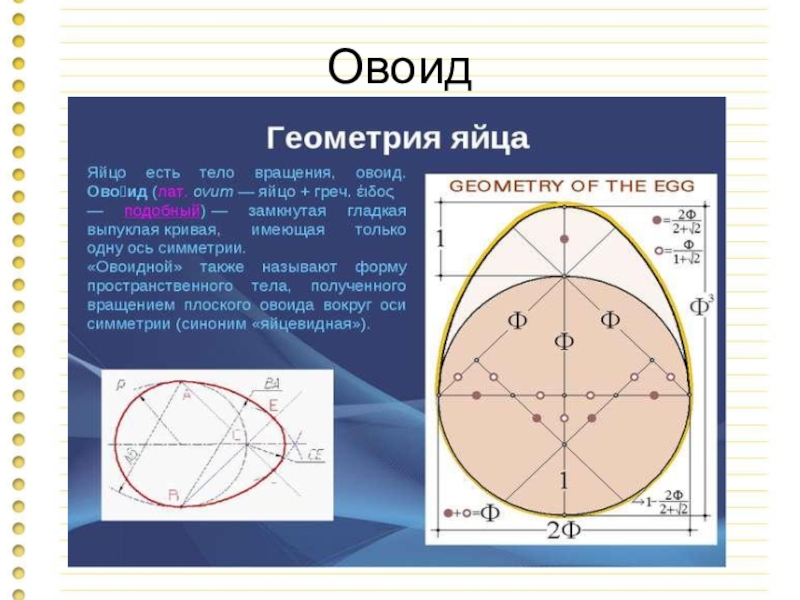

- 9. Овоид
- 10. ГиперболоидГиперболоид (от др.-греч. гипербола, вид, внешность). Гиперболоид —
- 11. Тела вращения
- 12. Двигатель состоит : Кривошипно-шатунный механизм (КШМ), газораспределительный механизм (ГРМ)
- 13. Кривошипно-шатунный механизм состоит: коленчатый вал, шатуны, вкладыши, поршневые кольца, пальцы, поршни.
- 14. Основа кривошипно шатунного механизма -тело вращения
- 15. Газораспределительный механизм
- 16. Газораспределительный механизм состоит: распределительный вал, коромысло, клапан, пружины клапанов, втулки, штанги
- 17. Основа газораспределительного механизма- тела вращения (цилиндр, усечённый
- 18. Проекции геометрических тел

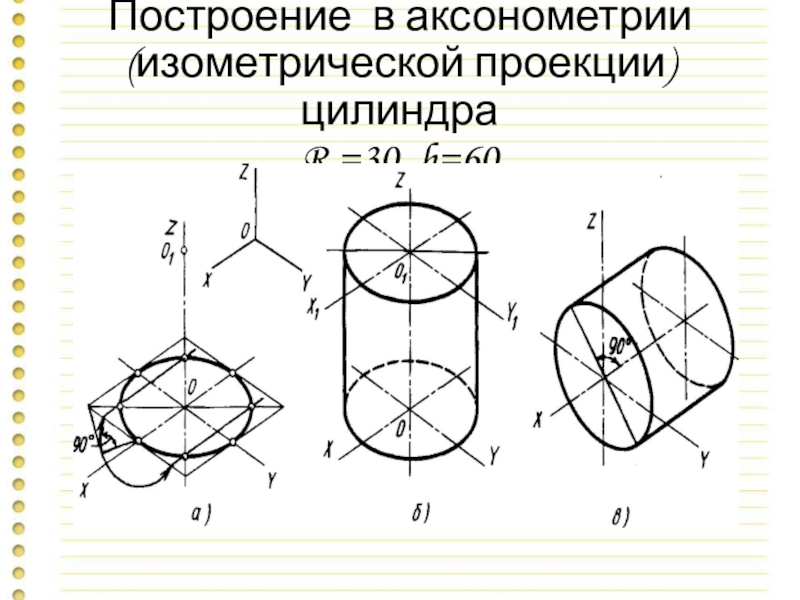

- 19. Построение в аксонометрии (изометрической проекции) цилиндра R =30, h=60

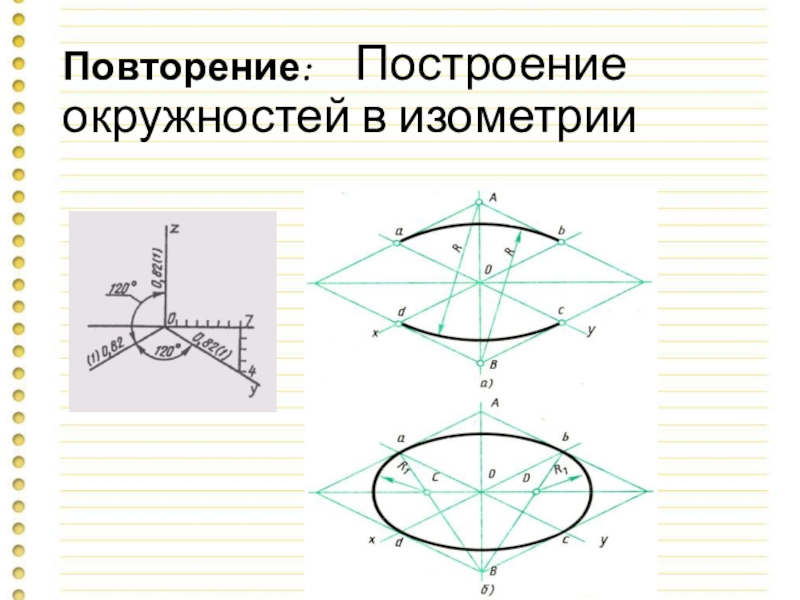

- 20. Повторение: Построение окружностей в изометрии
- 21. Спасибо
Лучший способ изучить
Слайд 2
Лучший способ изучить
что- либо - это
открыть самому
Д . Пойа

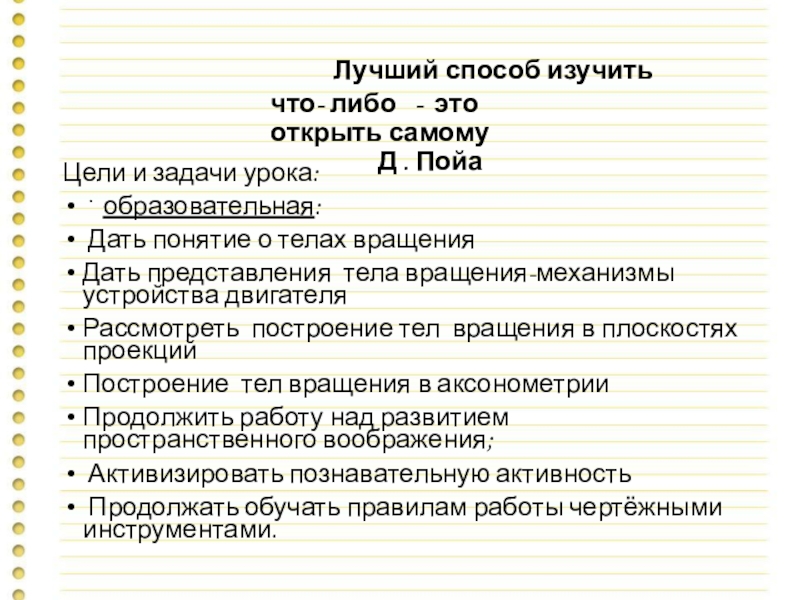

Цели и задачи урока:
· образовательная:
Дать понятие о телах вращения
Дать представления тела вращения-механизмы устройства двигателя
Рассмотреть построение тел вращения в плоскостях проекций
Построение тел вращения в аксонометрии
Продолжить работу над развитием пространственного воображения;
Активизировать познавательную активность
Продолжать обучать правилам работы чертёжными инструментами.

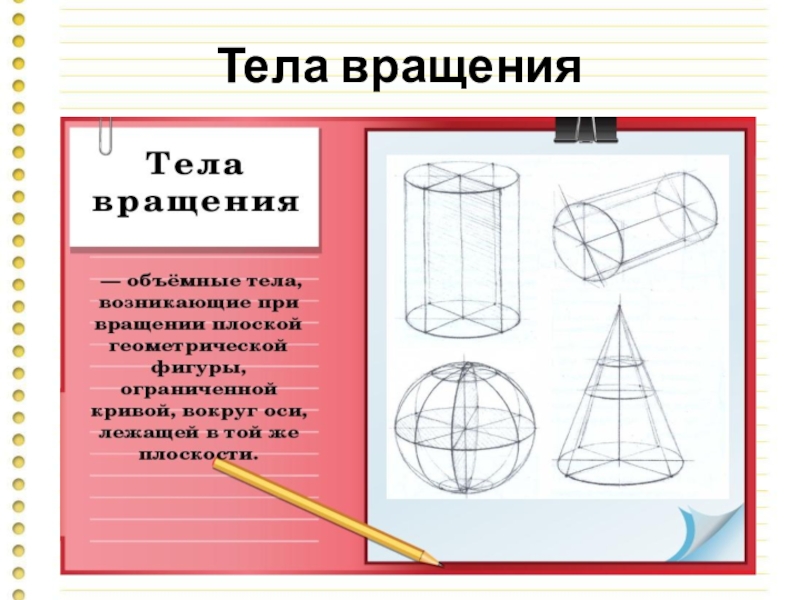

Слайд 4Чтобы задать тело вращения, достаточно указать его ось и фигуру, вращением
которой получено тело
Слайд 10Гиперболоид

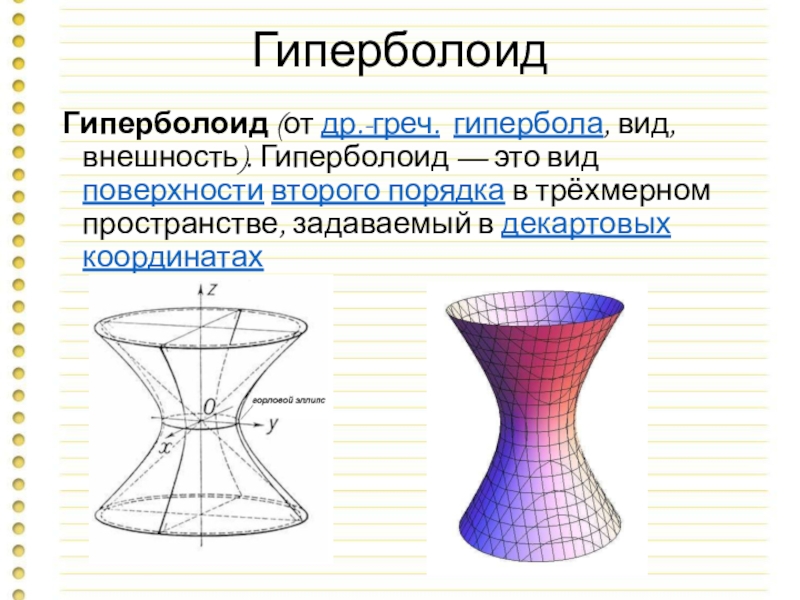

Гиперболоид (от др.-греч. гипербола, вид, внешность). Гиперболоид — это вид поверхности второго
порядка в трёхмерном пространстве, задаваемый в декартовых координатах

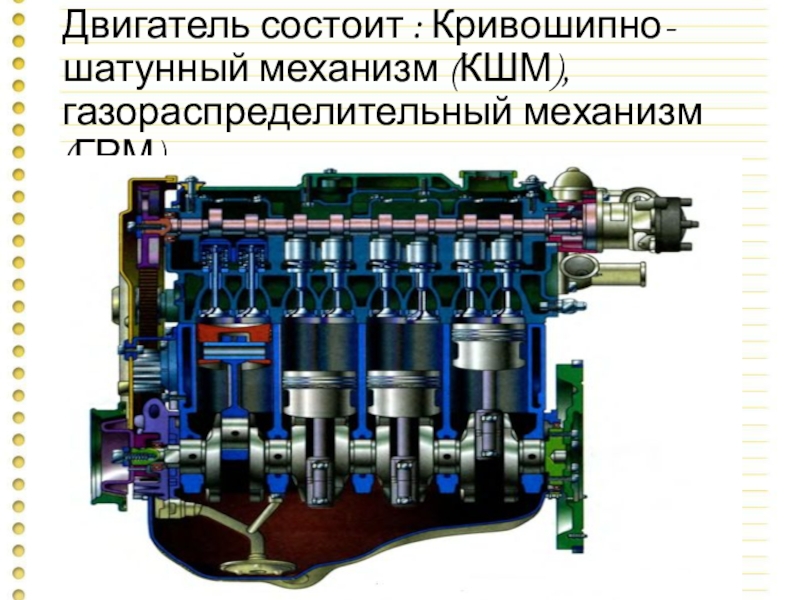

Слайд 12Двигатель состоит : Кривошипно-шатунный механизм (КШМ), газораспределительный механизм (ГРМ)

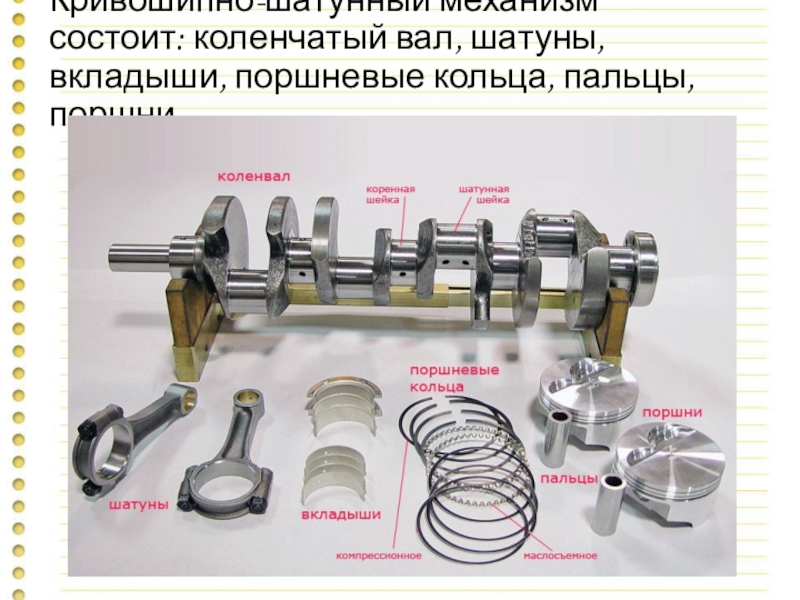

Слайд 13Кривошипно-шатунный механизм состоит: коленчатый вал, шатуны, вкладыши, поршневые кольца, пальцы, поршни.

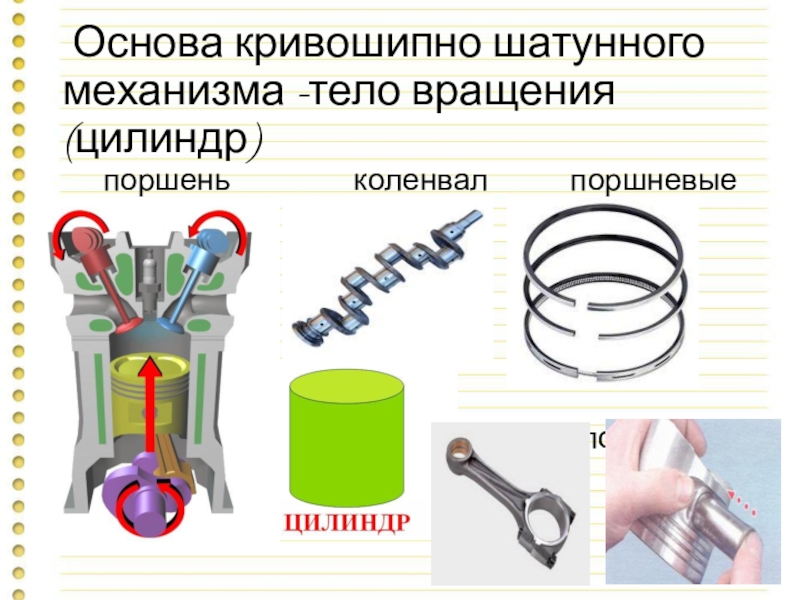

Слайд 14 Основа кривошипно шатунного механизма -тело вращения (цилиндр)
поршень коленвал поршневые кольца
шатун поршневые пальцы
шатун поршневые пальцы

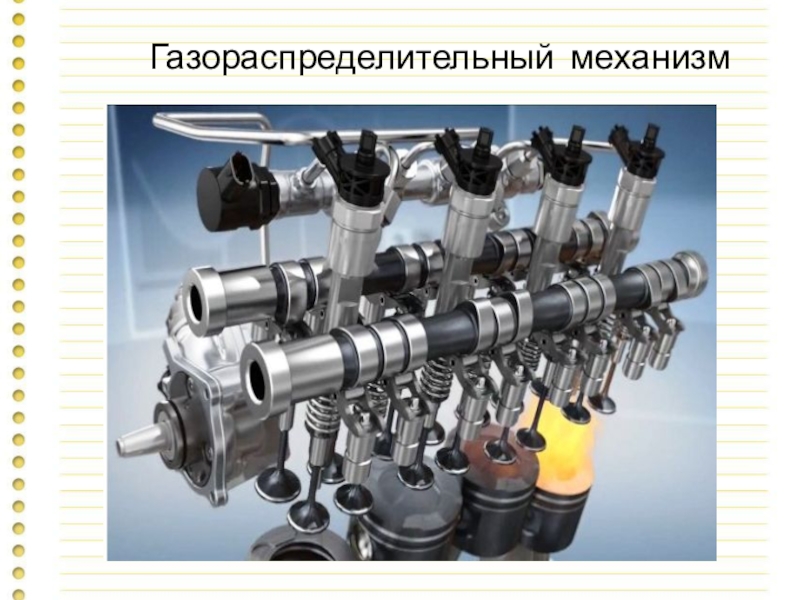

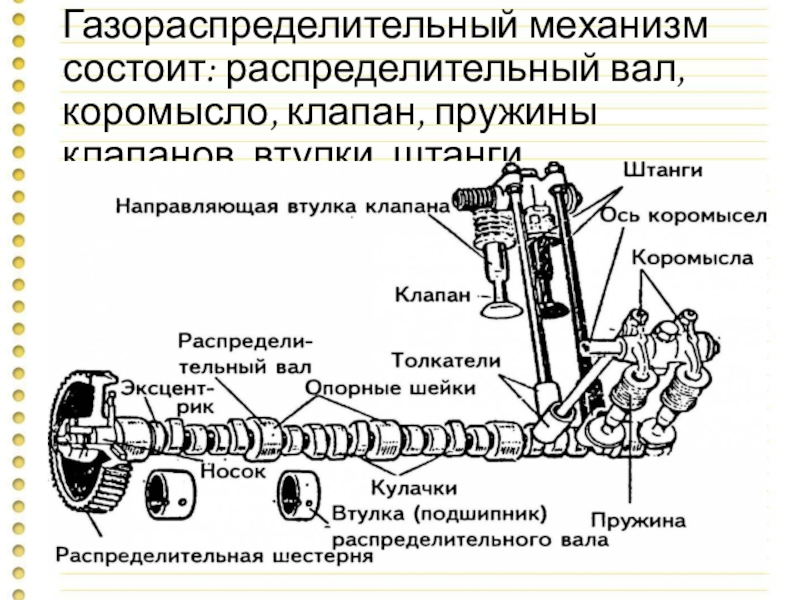

Слайд 16Газораспределительный механизм состоит: распределительный вал, коромысло, клапан, пружины клапанов, втулки, штанги
Слайд 17Основа газораспределительного механизма- тела вращения (цилиндр, усечённый конус, овоид, гиперболоид)
Распредвал Усечённый конус Сухарики
Клапан двигателя
Гиперболоид
Направляющие
втулки клапанов
Клапан двигателя
Гиперболоид
Направляющие
втулки клапанов
