Презентация, доклад на тему Технология процессов каменной кладки

Технология процессов каменной кладки, предмет презентации: Технология. Этот материал в формате pptx (PowerPoint) содержит 27 слайдов, для просмотра воспользуйтесь проигрывателем. Презентацию на заданную тему можно скачать внизу страницы, поделившись ссылкой в социальных сетях! Презентации взяты из открытого доступа или загружены их авторами, администрация сайта не отвечает за достоверность информации в них, все права принадлежат авторам презентаций и могут быть удалены по их требованию.

Слайды и текст этой презентации

Слайд 1
Текст слайда:

Тема 22 Технология процессов каменной кладки


Слайд 2
Текст слайда:

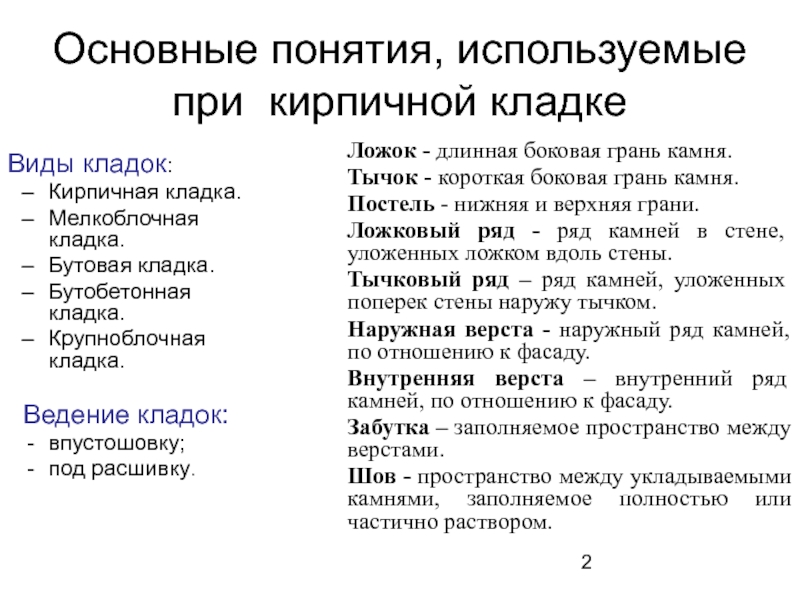

Основные понятия, используемые при кирпичной кладке

Виды кладок:
Кирпичная кладка.
Мелкоблочная кладка.
Бутовая кладка.
Бутобетонная кладка.
Крупноблочная кладка.

Ведение кладок:
впустошовку;
под расшивку.

Ложок - длинная боковая грань камня.
Тычок - короткая боковая грань камня.
Постель - нижняя и верхняя грани.
Ложковый ряд - ряд камней в стене, уложенных ложком вдоль стены.
Тычковый ряд – ряд камней, уложенных поперек стены наружу тычком.
Наружная верста - наружный ряд камней, по отношению к фасаду.
Внутренняя верста – внутренний ряд камней, по отношению к фасаду.
Забутка – заполняемое пространство между верстами.
Шов - пространство между укладываемыми камнями, заполняемое полностью или частично раствором.


Слайд 3
Текст слайда:

Свойства каменных материалов

долговечность;
прочность;
несгораемость;
большое распространение в природе естественных форм;
сырье для изготовления искусственных каменных материалов.


Слайд 4
Текст слайда:

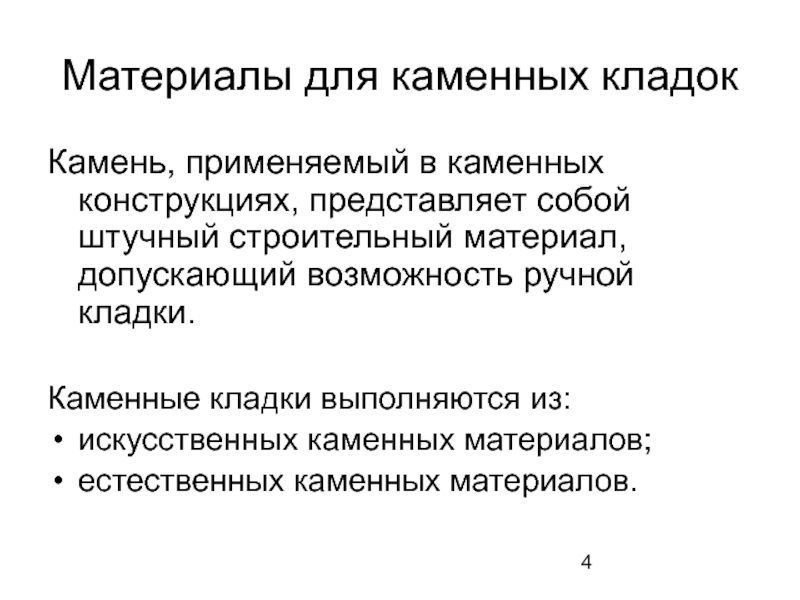

Материалы для каменных кладок

Камень, применяемый в каменных конструкциях, представляет собой штучный строительный материал, допускающий возможность ручной кладки.

Каменные кладки выполняются из:
искусственных каменных материалов;
естественных каменных материалов.


Слайд 5
Текст слайда:

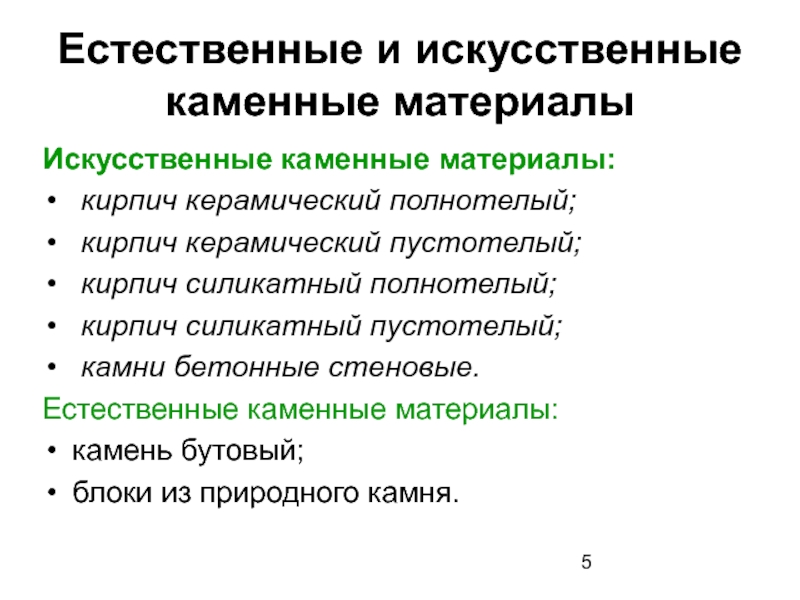

Естественные и искусственные каменные материалы

Искусственные каменные материалы:
кирпич керамический полнотелый;
кирпич керамический пустотелый;
кирпич силикатный полнотелый;
кирпич силикатный пустотелый;
камни бетонные стеновые.
Естественные каменные материалы:
камень бутовый;
блоки из природного камня.


Слайд 6
Текст слайда:

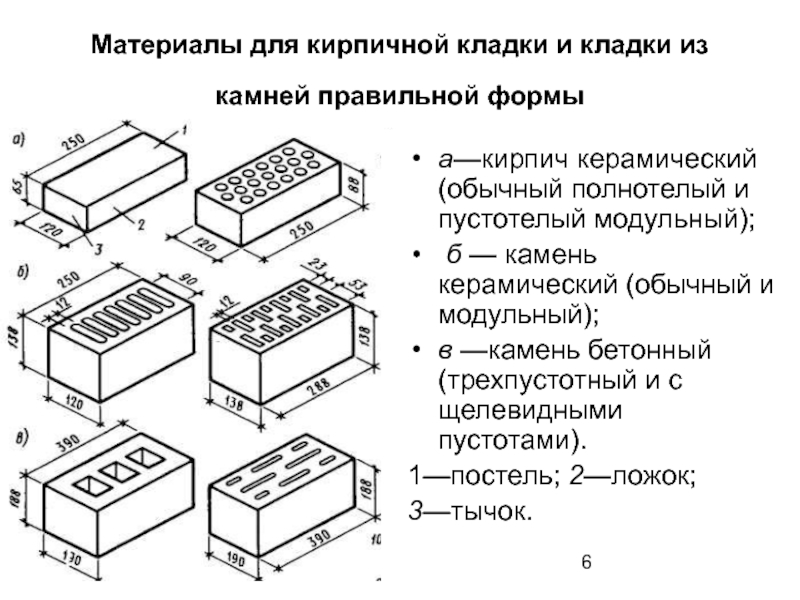

Материалы для кирпичной кладки и кладки из камней правильной формы

а—кирпич керамический (обычный полнотелый и пустотелый модульный);
б — камень керамический (обычный и модульный);
в —камень бетонный (трехпустотный и с щелевидными пустотами).
1—постель; 2—ложок;
3—тычок.



Слайд 7
Текст слайда:

Виды каменных кладок

Кирпичная кладка может быть из обыкновенного и силикатного кирпича.
Мелкоблочная кладка выполняется из естественных или искусственных камней правильной формы с m≤16 кг (керамических, бетонных, шлакобетонных, гипсовых, силикатных камней, из известняка, туфа и др.).
Область применения: для возведения вручную стен, реже – перегородок, столбов.
Бутовая кладка - это кладка из природных каменей неправильной формы. Применяется: для стен подвалов, цоколей подпорных стен, для стен 1-2-х этажных зданий.
Бутобетонная кладка - выполняется из камня неправильной формы и бетона. Применяется: для фундаментов и стен подвалов. Ведется обычно в траншеях или в опалубке.
Крупноблочная кладка - это кладка из блоков (бетонных, керамзитобетонных, шлакобетонных, кирпичных). Применяют для устройства фундаментов, стен подвалов. Кладку обычно выполняют с помощью кранов.


Слайд 8
Текст слайда:

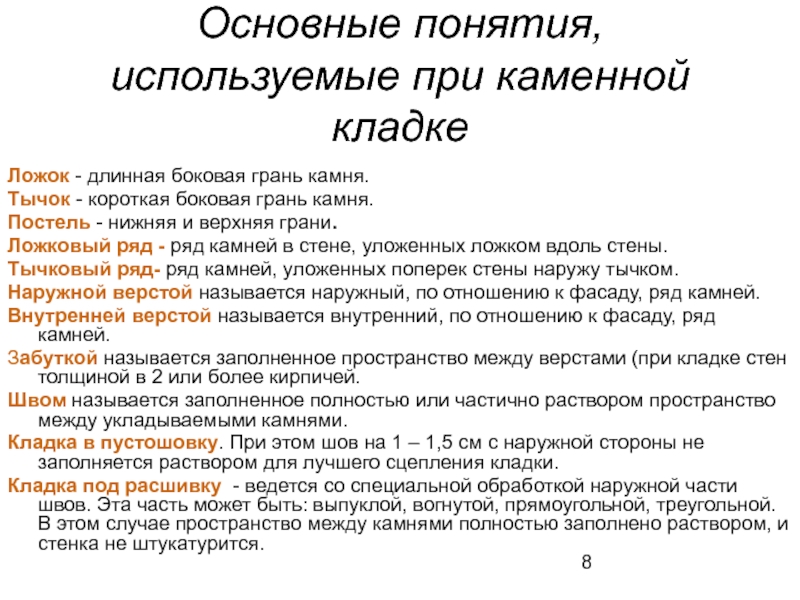

Основные понятия, используемые при каменной кладке


Ложок - длинная боковая грань камня.
Тычок - короткая боковая грань камня.
Постель - нижняя и верхняя грани.
Ложковый ряд - ряд камней в стене, уложенных ложком вдоль стены.
Тычковый ряд- ряд камней, уложенных поперек стены наружу тычком.
Наружной верстой называется наружный, по отношению к фасаду, ряд камней.
Внутренней верстой называется внутренний, по отношению к фасаду, ряд камней.
Забуткой называется заполненное пространство между верстами (при кладке стен толщиной в 2 или более кирпичей.
Швом называется заполненное полностью или частично раствором пространство между укладываемыми камнями.
Кладка в пустошовку. При этом шов на 1 – 1,5 см с наружной стороны не заполняется раствором для лучшего сцепления кладки.
Кладка под расшивку - ведется со специальной обработкой наружной части швов. Эта часть может быть: выпуклой, вогнутой, прямоугольной, треугольной. В этом случае пространство между камнями полностью заполнено раствором, и стенка не штукатурится.


Слайд 9
Текст слайда:

Классификация растворов для каменной кладки

а) по виду вяжущего материала:
простые: - цементные;
- известковые;
- гипсовые;
- полимерные;
сложные: - цементно-известковые;
- цементно-глинистые;
- цементно-полимерные;
б) по виду заполнителей:
различают:
- тяжелые - j ≥ 1500 кг/м3 (кварцевый песок) ;
- легкие - j < 1500 кг/м3 (шлаковый, пемзовый);
в) по прочности: от 10 до 200 кг/см2;
г) по подвижности: ОК = 4 -14 см.


Слайд 10
Текст слайда:

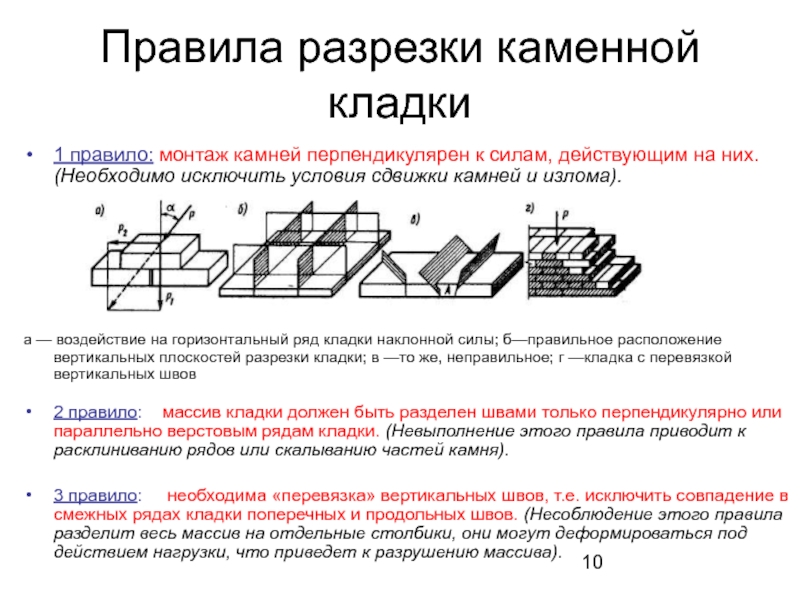

Правила разрезки каменной кладки

1 правило: монтаж камней перпендикулярен к силам, действующим на них. (Необходимо исключить условия сдвижки камней и излома).






а — воздействие на горизонтальный ряд кладки наклонной силы; б—правильное расположение вертикальных плоскостей разрезки кладки; в —то же, неправильное; г —кладка с перевязкой вертикальных швов
2 правило: массив кладки должен быть разделен швами только перпендикулярно или параллельно верстовым рядам кладки. (Невыполнение этого правила приводит к расклиниванию рядов или скалыванию частей камня).

3 правило: необходима «перевязка» вертикальных швов, т.е. исключить совпадение в смежных рядах кладки поперечных и продольных швов. (Несоблюдение этого правила разделит весь массив на отдельные столбики, они могут деформироваться под действием нагрузки, что приведет к разрушению массива).


Слайд 11
Текст слайда:


Элементы кладки и особенности ее разрезки:
а — элементы каменной кладки; б — расшитые швы; в — воздействие на кладку наклонной силы; г — правильное расположение плоскостей разрезки; д — то же, неправильное; е — кладка без перевязки швов; ж — кладка с перевязкой швов; 1 — тычок; 2 — ложок; 3 — постель; 4 — горизонтальный шов; 5, 6 — вертикальные продольный и поперечный швы; 7, 9, 10 — наружная и внутренняя ложковые и тычковая версты; 8 — забутка: 11, 12, 13 — расшитые швы (неполный, вогнутый, выпуклый).


Слайд 12
Текст слайда:

Производственный инструмент и приспособления


а —кельма;
6 — молоток-кирочка;
в —растворная лопата;
г —расшивка вогнутая и выпуклая;
д—причальные скобы;
е—причальный шнур в корпусе;
ж—промежуточный маяк;
з —уголковый шаблон;
и —шаблон из двух линеек;
к —отвес; л —правило;
м —порядовка для внутренних углов;
н —порядовка для наружных углов;
1—причальный шнур;
2 —фиксатор;
3 —раздвижные линейки;
4 — прижимный винт;
5 — крюки-держатели;
б—скоба с винтовым зажимом.


Слайд 13
Текст слайда:

Контрольно-измерительный инструмент

а —складной метр;
б—рулетка длиной 2 м;
в —рулетка длиной 20 м;
г —уровень;
д —шаблон для сортировки кирпича и камней;
1—корпус;
2—ампулы;
3 — крышка



Слайд 14
Текст слайда:

Инвентарь

а – установка для приема и выдачи раствора;
б - бункер с челюстным затвором;
в – растворный ящик;
г – подхват-футляр;
д –самозатягивающийся захват;
е – бак;
ж – переносной светильник.



Слайд 15
Текст слайда:

Подмости


а —шарнирно-панельные в верхнем (/) и нижнем (II) положениях;
б—универсальные панельные самоустанавливающиеся;
в—панельные;
г—площадки-подмости;
д—рычажные с гидроприводом;
1 —настил; 2 —откидная опора (для кладки 2-го яруса);
3 —то же, для кладки 3-го яруса;
4 —стропы для перевода опор из горизонтального в вертикальное положение;
5 — диагональная связь для закрепления опор;
6 — наружные рычаги;
7 — шарнир;
8 — гидропривод.


Слайд 16
Текст слайда:

Леса

а —трубчатые леса;
б —безболтовое соединение;
в —болтовое соединение;
г —леса из объемных элементов;
1—подкладка;
2—башмак; 3 — стойка;
4—ригель;
5—ограждение;
6 — рабочий настил;
7 — крюк, приваренный к ригелю;
8 — патрубки, приваренные к стойке ригеля;
9 — вертикальные этажерки.



Слайд 17
Текст слайда:

Организация рабочего места каменщиков


1600


Слайд 18
Текст слайда:

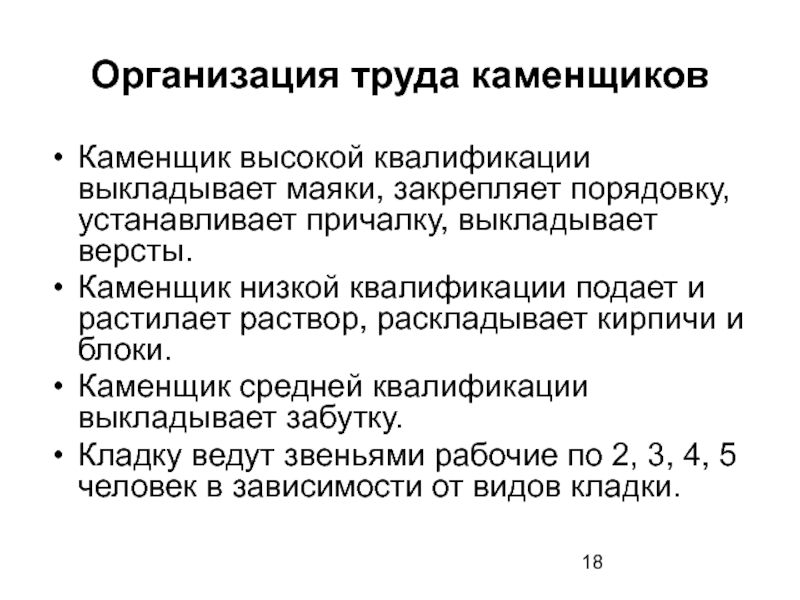

Организация труда каменщиков

Каменщик высокой квалификации выкладывает маяки, закрепляет порядовку, устанавливает причалку, выкладывает версты.
Каменщик низкой квалификации подает и растилает раствор, раскладывает кирпичи и блоки.
Каменщик средней квалификации выкладывает забутку.
Кладку ведут звеньями рабочие по 2, 3, 4, 5 человек в зависимости от видов кладки.


Слайд 19
Текст слайда:

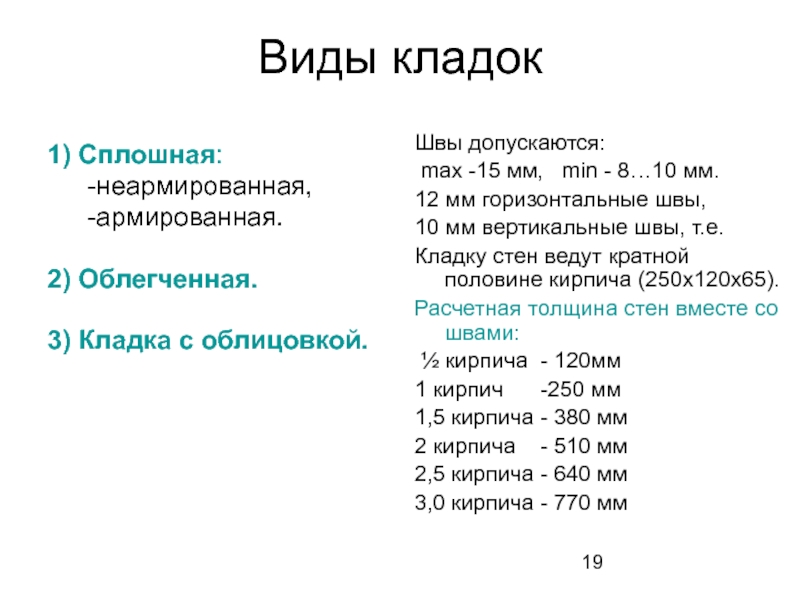

Виды кладок

1) Сплошная:
-неармированная,
-армированная.

2) Облегченная.

3) Кладка с облицовкой.


Швы допускаются:
mах -15 мм, min - 8…10 мм.
12 мм горизонтальные швы,
10 мм вертикальные швы, т.е.
Кладку стен ведут кратной половине кирпича (250х120х65).
Расчетная толщина стен вместе со швами:
½ кирпича - 120мм
1 кирпич -250 мм
1,5 кирпича - 380 мм
2 кирпича - 510 мм
2,5 кирпича - 640 мм
3,0 кирпича - 770 мм


Слайд 21
Текст слайда:

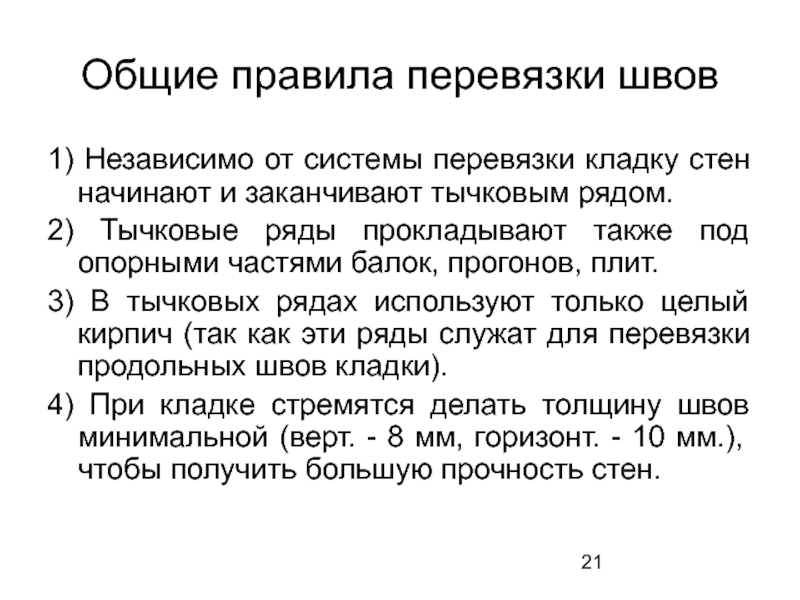

Общие правила перевязки швов

1) Независимо от системы перевязки кладку стен начинают и заканчивают тычковым рядом.
2) Тычковые ряды прокладывают также под опорными частями балок, прогонов, плит.
3) В тычковых рядах используют только целый кирпич (так как эти ряды служат для перевязки продольных швов кладки).
4) При кладке стремятся делать толщину швов минимальной (верт. - 8 мм, горизонт. - 10 мм.), чтобы получить большую прочность стен.


Слайд 22
Текст слайда:

Специальные виды кладок

Кладка с армированием. Армирование бывает:
отдельными стержнями;
сетками;
хомутами
Облегченная кладка - стены состоят из двух верстовых рядов 1/2 кирпича между которыми находится:
1) Монолитный утеплитель или легкий бетон.
2) Вкладыши из утеплителя.
3) Сыпучий теплоизоляционный материал.
Кладка с облицовкой.
Применяется для:
-повышения художественной выразительности фасада;
-исключения штукатурных работ;
-предохранения стен от агрессивной среды и высокой температуры.





Слайд 25
Текст слайда:

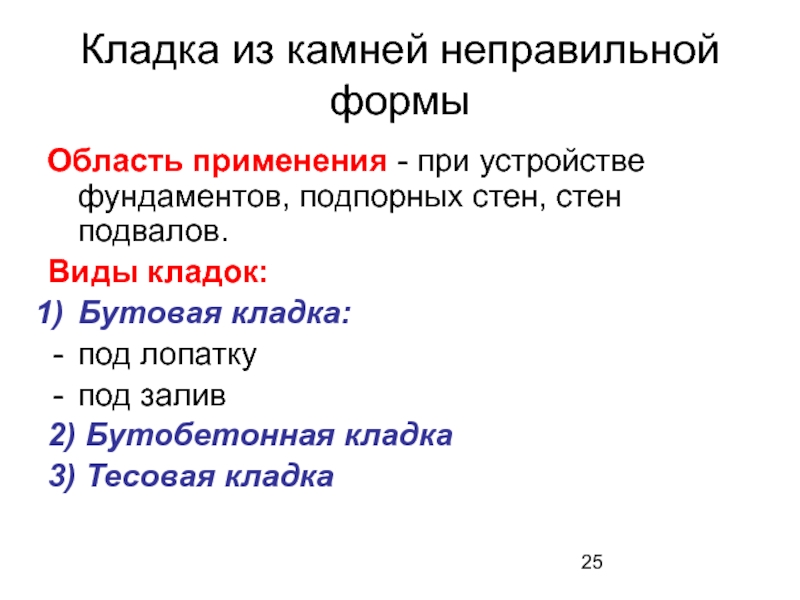

Кладка из камней неправильной формы

Область применения - при устройстве фундаментов, подпорных стен, стен подвалов.
Виды кладок:
Бутовая кладка:
под лопатку
под залив
2) Бутобетонная кладка
3) Тесовая кладка


Слайд 27
Текст слайда:

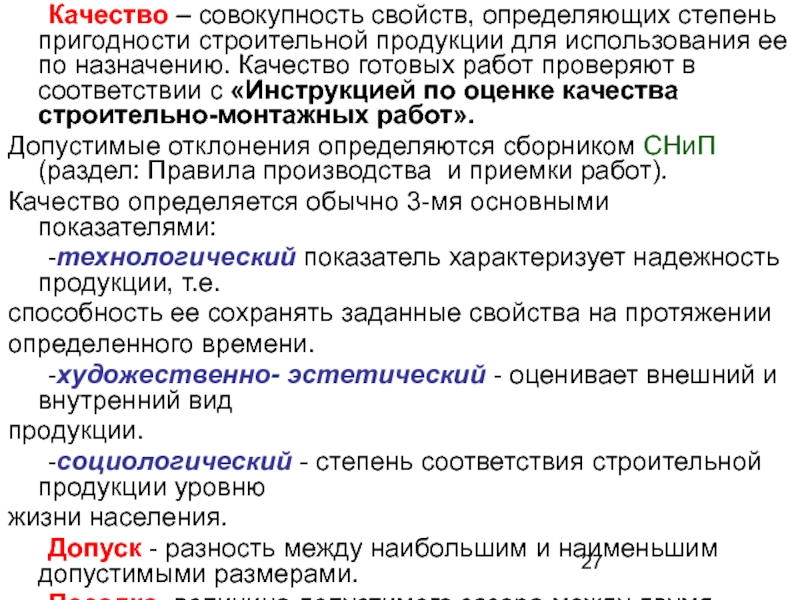

Качество – совокупность свойств, определяющих степень пригодности строительной продукции для использования ее по назначению. Качество готовых работ проверяют в соответствии с «Инструкцией по оценке качества строительно-монтажных работ».
Допустимые отклонения определяются сборником СНиП (раздел: Правила производства и приемки работ).
Качество определяется обычно 3-мя основными показателями:
-технологический показатель характеризует надежность продукции, т.е.
способность ее сохранять заданные свойства на протяжении
определенного времени.
-художественно- эстетический - оценивает внешний и внутренний вид
продукции.
-социологический - степень соответствия строительной продукции уровню
жизни населения.
Допуск - разность между наибольшим и наименьшим допустимыми размерами.
Посадка- величина допустимого зазора между двумя сопрягаемыми конструкциями.
