Презентация, доклад на тему Способы протачивания канавок и отрезания заготовок и деталей. Способы отрезания прямым и отогнутым резцами. Припуски на отрезание. Прорезные и отрезные резцы, их форма и геометрические параметры

Академик РАО А.Н. Новиков: «Таким образом, образованность в постиндустриальном обществе – это способность общаться, учиться, анализировать, прогнозировать, выбирать и творить».

Тема 40-42: Способы протачивания канавок и отрезания заготовок и деталей. Способы отрезания прямым и отогнутым резцами. Припуски на отрезание. Прорезные и отрезные резцы, их форма и геометрические параметры

Домашнее задание: http://tehinfor.ru/s_3/oglavlenie.html, Глава XII, п.п. 1-2

1.

Контрольная работа

Вытачивание узких канавок. Для вытачивания канавок устанавливают детали в патронах или центрах или же в патроне с поддержкой задним центром.
Место, в котором следует выточить канавку или отрезать деталь, определяется при помощи измерительной линейки. Узкие канавки вытачиваются за один проход резца.
Вытачивание широких канавок. Широкие канавки вытачиваются за несколько проходов. Порядок вытачивания широких канавок следующий:
1. Вначале намечают посредством линейки или шаблона границу правой стенки канавки и подводят резцедержатель с резцом (рис. 153, а). Установив правильно резец, ему дают поперечное перемещение на глубину канавки минус 0,5 мм на чистовой проход.
2. Затем, передвигая резец влево, как показано на рис. 153, б, расширяют канавку, при этом перед последним проходом (рис. 153, в) намечают с помощью линейки границу левой стенки канавки.
3. Окончательный проход резца показан на рис. 153, е: сначала резец подается по лимбу винта поперечной подачи на полную глубину канавки, а затем резцу дают продольное перемещение слева направо и обрабатывают канавку начисто.

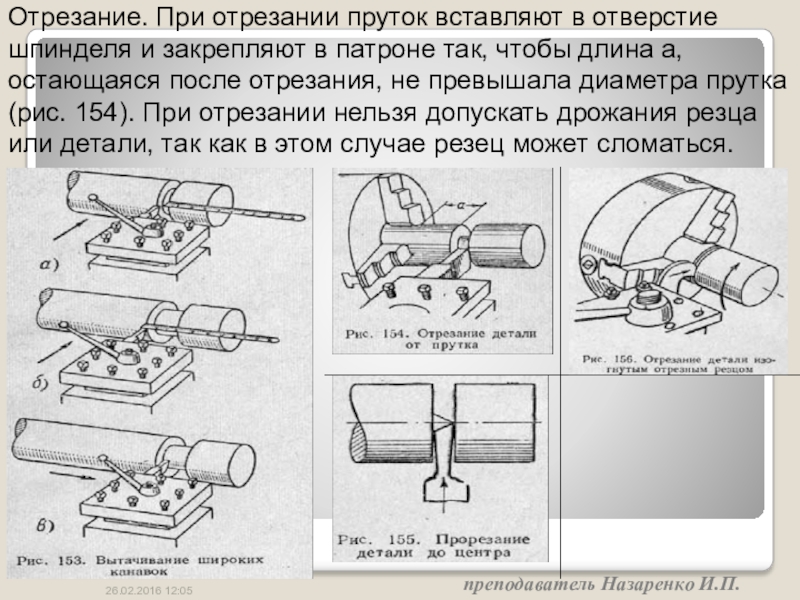

Отрезание. При отрезании пруток вставляют в отверстие шпинделя и закрепляют в патроне так, чтобы длина а, остающаяся после отрезания, не превышала диаметра прутка (рис. 154). При отрезании нельзя допускать дрожания резца или детали, так как в этом случае резец может сломаться.

2. Режимы резания при вытачивании канавок и отрезании

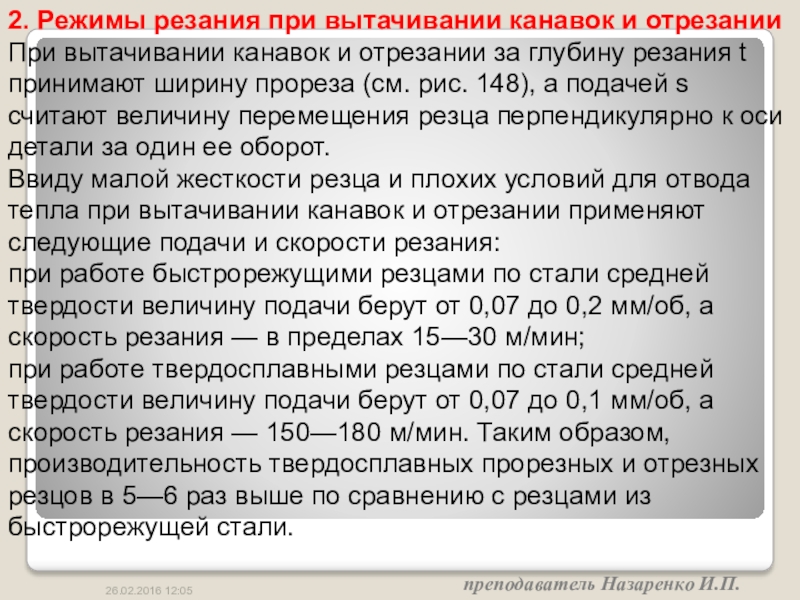

При вытачивании канавок и отрезании за глубину резания t принимают ширину прореза (см. рис. 148), а подачей s считают величину перемещения резца перпендикулярно к оси детали за один ее оборот.
Ввиду малой жесткости резца и плохих условий для отвода тепла при вытачивании канавок и отрезании применяют следующие подачи и скорости резания:
при работе быстрорежущими резцами по стали средней твердости величину подачи берут от 0,07 до 0,2 мм/об, а скорость резания — в пределах 15—30 м/мин;
при работе твердосплавными резцами по стали средней твердости величину подачи берут от 0,07 до 0,1 мм/об, а скорость резания — 150—180 м/мин. Таким образом, производительность твердосплавных прорезных и отрезных резцов в 5—6 раз выше по сравнению с резцами из быстрорежущей стали.

3. Резцы для вытачивания канавок и отрезания

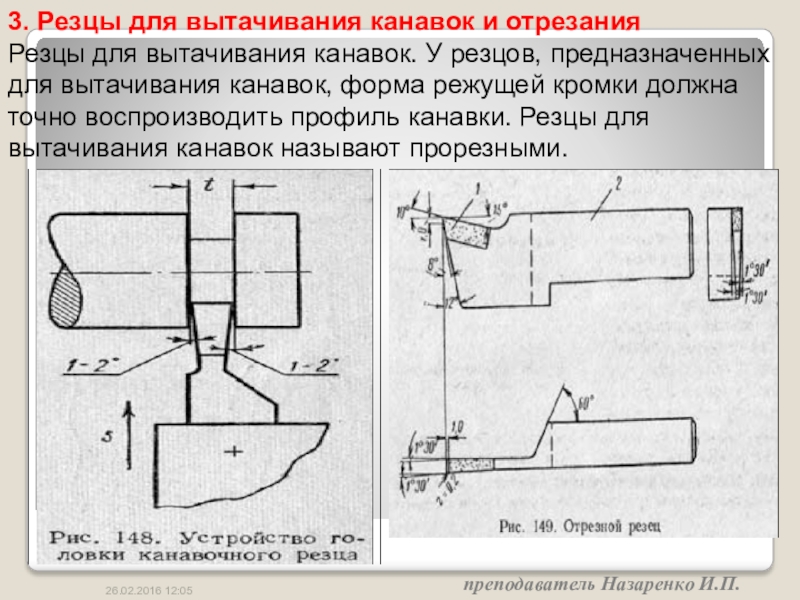

Резцы для вытачивания канавок. У резцов, предназначенных для вытачивания канавок, форма режущей кромки должна точно воспроизводить профиль канавки. Резцы для вытачивания канавок называют прорезными.

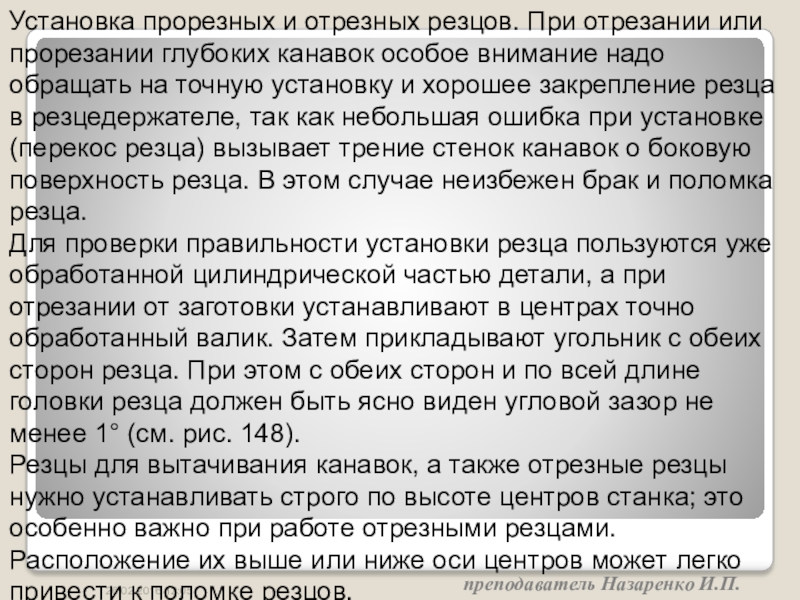

Установка прорезных и отрезных резцов. При отрезании или прорезании глубоких канавок особое внимание надо обращать на точную установку и хорошее закрепление резца в резцедержателе, так как небольшая ошибка при установке (перекос резца) вызывает трение стенок канавок о боковую поверхность резца. В этом случае неизбежен брак и поломка резца.
Для проверки правильности установки резца пользуются уже обработанной цилиндрической частью детали, а при отрезании от заготовки устанавливают в центрах точно обработанный валик. Затем прикладывают угольник с обеих сторон резца. При этом с обеих сторон и по всей длине головки резца должен быть ясно виден угловой зазор не менее 1° (см. рис. 148).
Резцы для вытачивания канавок, а также отрезные резцы нужно устанавливать строго по высоте центров станка; это особенно важно при работе отрезными резцами. Расположение их выше или ниже оси центров может легко привести к поломке резцов.
