Презентация, доклад на тему Соединение вида и разреза
Содержание
СОЕДИНЕНИЕ ЧАСТИ ВИДА И ЧАСТИ РАЗРЕЗАВозможность показать внешнюю и внутреннюю форму детали на одном изображенииПрименяется на несимметричном изображении Границей части вида и части разреза является волнистая линия

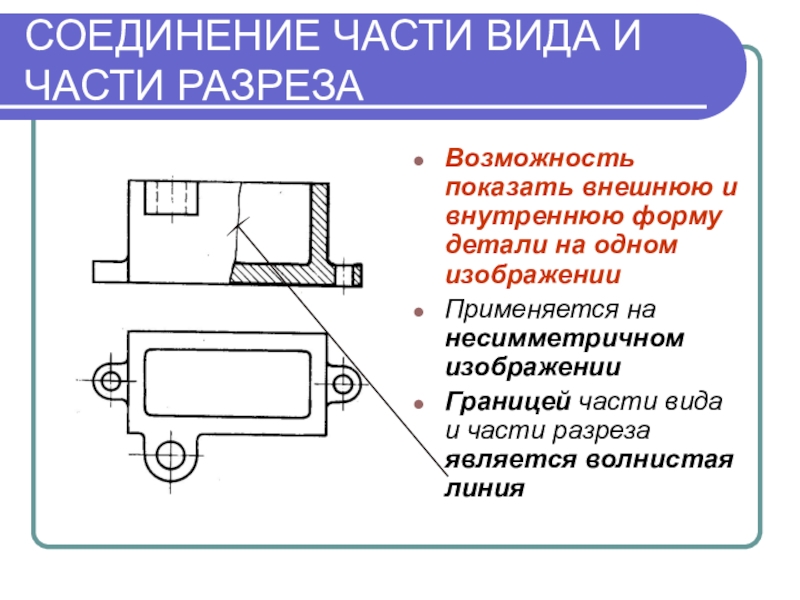

Слайд 2СОЕДИНЕНИЕ ЧАСТИ ВИДА И ЧАСТИ РАЗРЕЗА
Возможность показать внешнюю и внутреннюю форму
детали на одном изображении
Применяется на несимметричном изображении
Границей части вида и части разреза является волнистая линия
Применяется на несимметричном изображении
Границей части вида и части разреза является волнистая линия

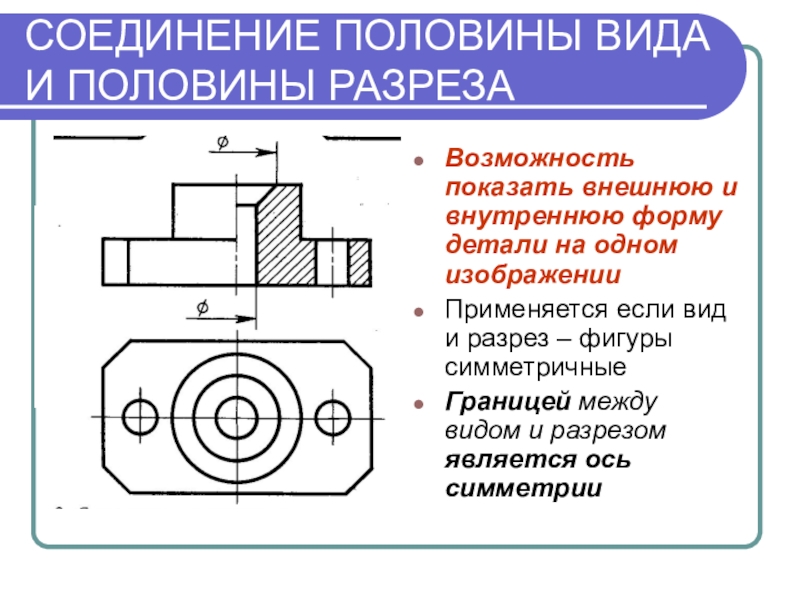

Слайд 3СОЕДИНЕНИЕ ПОЛОВИНЫ ВИДА И ПОЛОВИНЫ РАЗРЕЗА
Возможность показать внешнюю и внутреннюю форму
детали на одном изображении
Применяется если вид и разрез – фигуры симметричные
Границей между видом и разрезом является ось симметрии
Применяется если вид и разрез – фигуры симметричные
Границей между видом и разрезом является ось симметрии

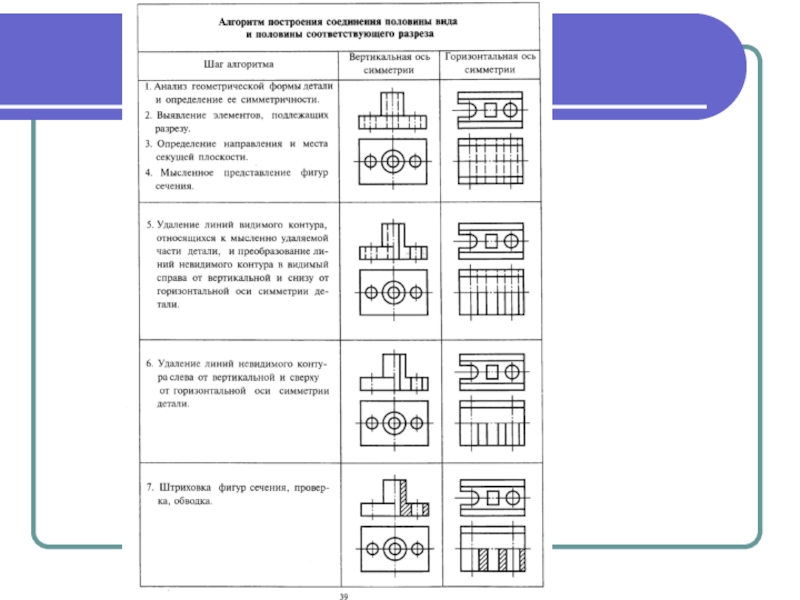

Слайд 4Правила выполнения соединения ПОЛОВИНЫ ВИДА И ПОЛОВИНЫ РАЗРЕЗА
Границей между видом
и разрезом должна быть ось симметрии, тонкая штрихпунктирная линия;
Разрез на чертеже располагают справа от оси симметрии или под ней;
На половине вида штриховые линии не проводят;
Размерные линии неполного элемента проводят дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный
Разрез на чертеже располагают справа от оси симметрии или под ней;
На половине вида штриховые линии не проводят;
Размерные линии неполного элемента проводят дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный
