Презентация, доклад на тему Силовой трансформатор

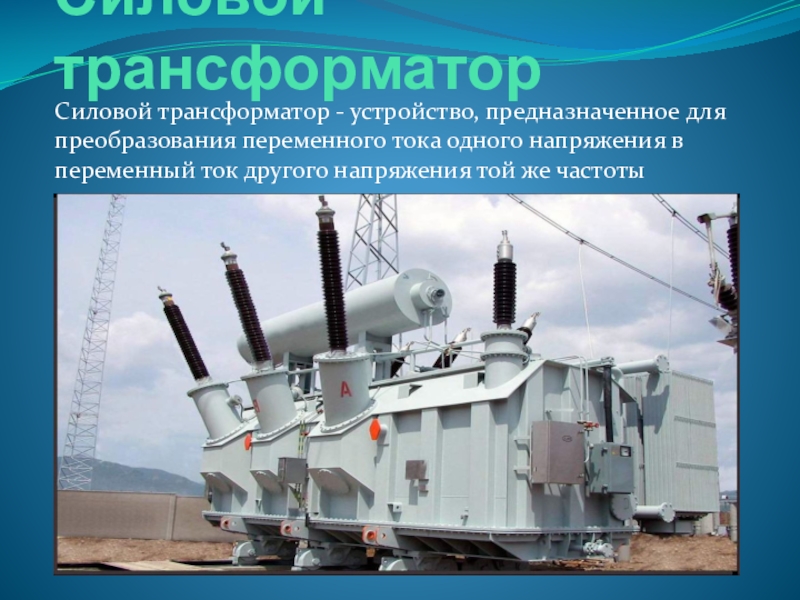

напряжения в переменный ток другого напряжения той же частоты

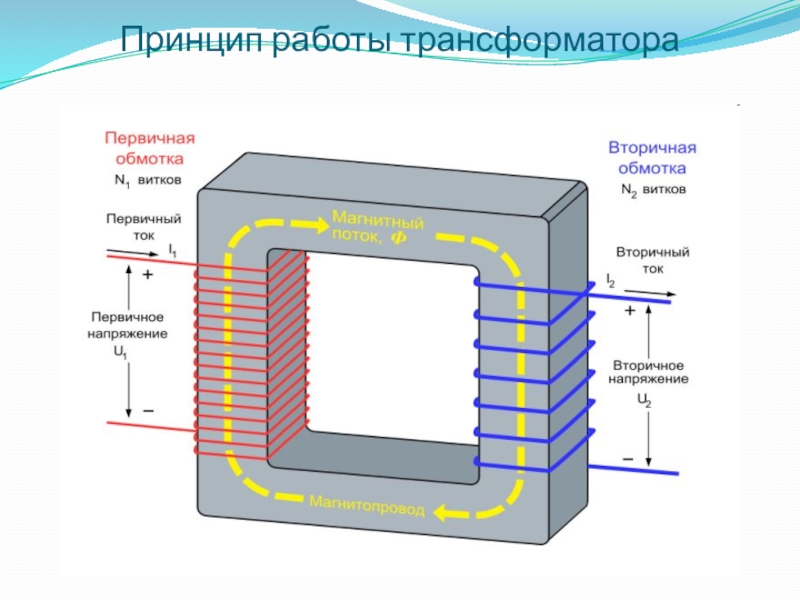

первичной обмотке пойдёт переменный ток, который создаст переменный магнитный поток. Этот поток имеет 2 составляющих: Поток рассеяния Фs и главный магнитный поток Ф1. Поток рассеяния замыкается только через витки первичной катушки и определяют потерями. Основной магнитный поток замыкается через магнитопровод и пересекает витки первичной и вторичной катушки, при этом в обеих катушках наводится ЭДС.
Если вторичная обмотка не замкнута на нагрузку, то ток в ней =0 и трансформатор работает в режиме ХХ. В этом случае направление первичной обмотки = ЭДС, а ток = току холостого хода.
U1=E1 ; I1=I10xx.
Если концы вторичной катушки замкнуть накоротко, то R-e обмотки будет =0, а ток превышать номинально допустимое значение в 7-10 раз. В этом случае тр-тор работает в режиме К.З. и ток, протекающий во вторичной обмотке = Току к.з.
R=0; I2=Iк.з.

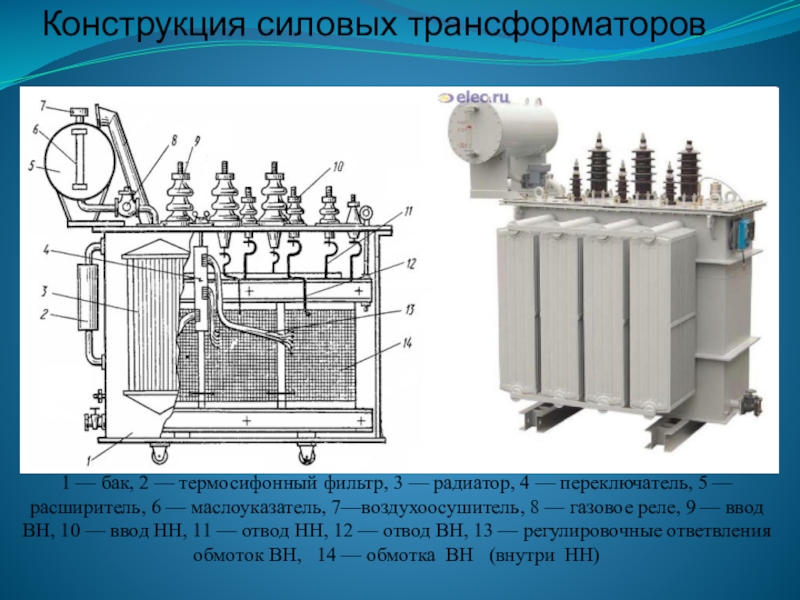

радиатор, 4 — переключатель, 5 — расширитель, 6 — маслоуказатель, 7—воздухоосушитель, 8 — газовое реле, 9 — ввод ВН, 10 — ввод НН, 11 — отвод НН, 12 — отвод ВН, 13 — регулировочные ответвления  обмоток ВН,   14 — обмотка  ВН   (внутри  НН)
