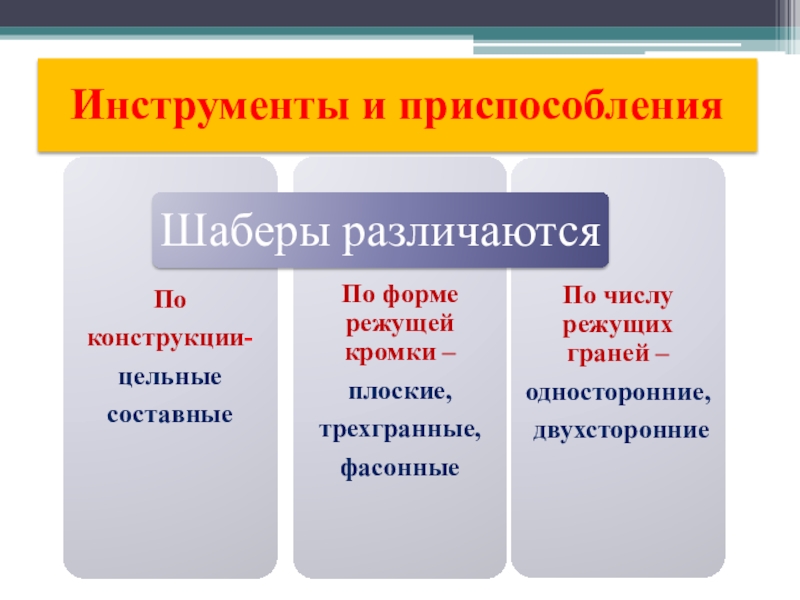

- 5. Плоские шаберы применяют для обработки плоских поверхностей, пазов, канавок.Плоский одностороннийПлоский двухстороннийС изогнутым концом
- 6. Трехгранные шаберы применяют для шабрения
- 7. Фасонные шаберы имеют набор сменных
- 8. Углы заточки шаберовЗаточка плоских шаберовЧугун и бронзастальМягкие металлаторцаБоковой поверхности
- 9. При предварительном (черновом) шабрении широкими шаберами
- 10. В первом случае шабер устанавливают под
- 11. Контроль при шабрении выполняется с помощью
Шабрение - это окончательная слесарная операцияпо снятию с поверхности детали очень тонких частиц металла специальным инструментом - шабером. Шабрение применяется в тех случаях, когда необходимо обработать поверхности с очень малой шероховатостью. Цель
Слайд 1 Тема урока: Шабрение
Разработал: преподаватель
технологии
Бембеев И.В.
технологии
Бембеев И.В.
Слайд 2 Шабрение - это окончательная слесарная операция
по снятию с поверхности
детали очень тонких частиц
металла специальным инструментом - шабером.
Шабрение применяется в тех случаях, когда
необходимо обработать поверхности с очень малой
шероховатостью.
Цель операции - обеспечение точного прилегания
сопрягаемых поверхностей.
Шабрением обрабатывают прямолинейные и
криволинейные поверхности вручную и на станке.
металла специальным инструментом - шабером.
Шабрение применяется в тех случаях, когда
необходимо обработать поверхности с очень малой
шероховатостью.
Цель операции - обеспечение точного прилегания
сопрягаемых поверхностей.
Шабрением обрабатывают прямолинейные и
криволинейные поверхности вручную и на станке.

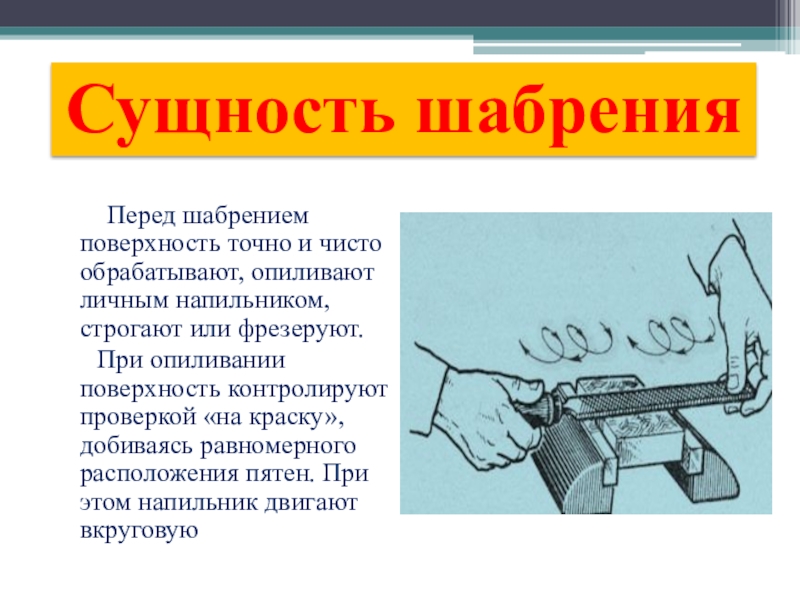

Слайд 3 Перед шабрением поверхность точно и чисто обрабатывают, опиливают личным
напильником, строгают или фрезеруют.
При опиливании поверхность контролируют проверкой «на краску», добиваясь равномерного расположения пятен. При этом напильник двигают вкруговую
При опиливании поверхность контролируют проверкой «на краску», добиваясь равномерного расположения пятен. При этом напильник двигают вкруговую
Слайд 5 Плоские шаберы применяют для обработки плоских поверхностей, пазов, канавок.
Плоский
односторонний
Плоский двухсторонний
С изогнутым концом

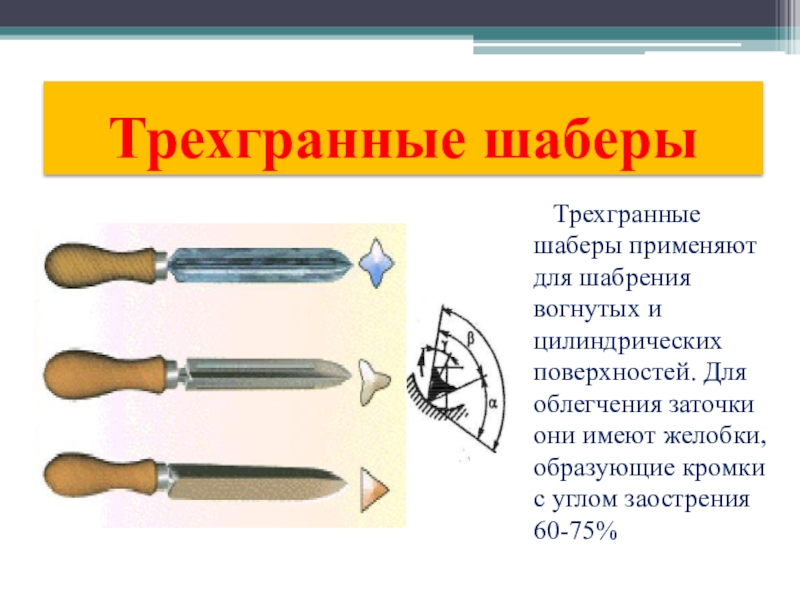

Слайд 6 Трехгранные шаберы применяют для шабрения вогнутых и цилиндрических поверхностей.
Для облегчения заточки они имеют желобки, образующие кромки с углом заострения
60-75%
60-75%
Слайд 7 Фасонные шаберы имеют набор сменных стальных пластин, закрепляемых на
стержне с рукояткой. Предназначены для шабрения в труднодоступных местах впадин, желобков и других фасонных поверхностей.

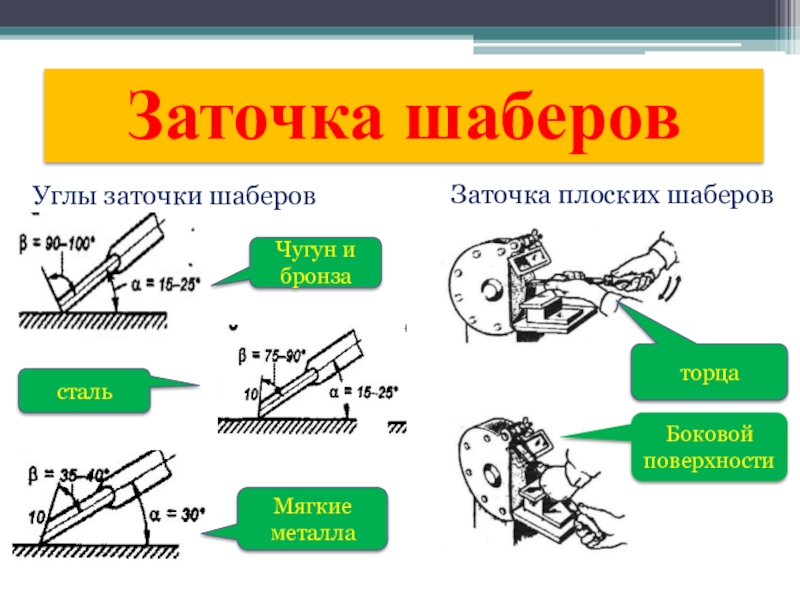

Слайд 8Углы заточки шаберов
Заточка плоских шаберов
Чугун и бронза
сталь
Мягкие металла
торца
Боковой поверхности

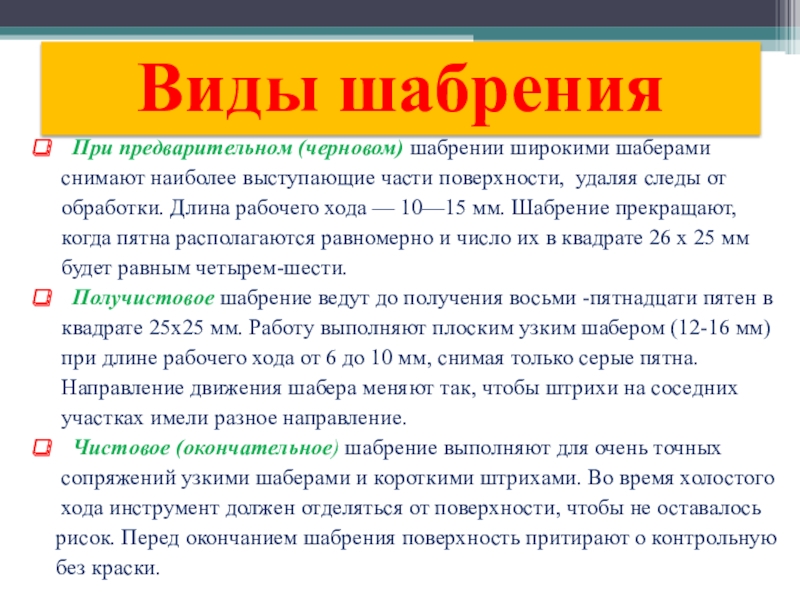

Слайд 9 При предварительном (черновом) шабрении широкими шаберами
снимают наиболее
выступающие части поверхности, удаляя следы от
обработки. Длина рабочего хода — 10—15 мм. Шабрение прекращают,
когда пятна располагаются равномерно и число их в квадрате 26 х 25 мм
будет равным четырем-шести.
Получистовое шабрение ведут до получения восьми -пятнадцати пятен в
квадрате 25х25 мм. Работу выполняют плоским узким шабером (12-16 мм)
при длине рабочего хода от 6 до 10 мм, снимая только серые пятна.
Направление движения шабера меняют так, чтобы штрихи на соседних
участках имели разное направление.
Чистовое (окончательное) шабрение выполняют для очень точных
сопряжений узкими шаберами и короткими штрихами. Во время холостого
хода инструмент должен отделяться от поверхности, чтобы не оставалось
рисок. Перед окончанием шабрения поверхность притирают о контрольную
без краски.
обработки. Длина рабочего хода — 10—15 мм. Шабрение прекращают,
когда пятна располагаются равномерно и число их в квадрате 26 х 25 мм
будет равным четырем-шести.
Получистовое шабрение ведут до получения восьми -пятнадцати пятен в
квадрате 25х25 мм. Работу выполняют плоским узким шабером (12-16 мм)
при длине рабочего хода от 6 до 10 мм, снимая только серые пятна.
Направление движения шабера меняют так, чтобы штрихи на соседних
участках имели разное направление.
Чистовое (окончательное) шабрение выполняют для очень точных
сопряжений узкими шаберами и короткими штрихами. Во время холостого
хода инструмент должен отделяться от поверхности, чтобы не оставалось
рисок. Перед окончанием шабрения поверхность притирают о контрольную
без краски.

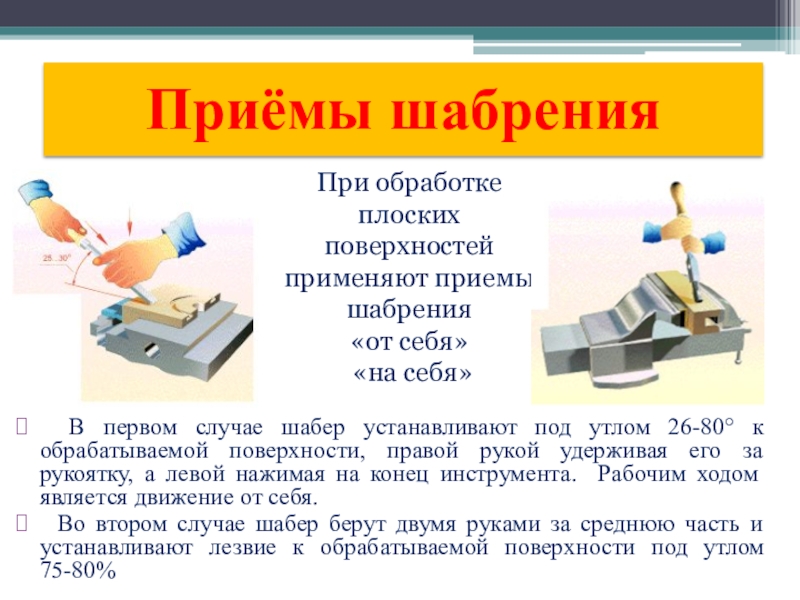

Слайд 10 В первом случае шабер устанавливают под утлом 26-80° к обрабатываемой
поверхности, правой рукой удерживая его за рукоятку, а левой нажимая на конец инструмента. Рабочим ходом является движение от себя.
Во втором случае шабер берут двумя руками за среднюю часть и устанавливают лезвие к обрабатываемой поверхности под утлом 75-80%
Во втором случае шабер берут двумя руками за среднюю часть и устанавливают лезвие к обрабатываемой поверхности под утлом 75-80%
При обработке плоских поверхностей применяют приемы шабрения
«от себя»
«на себя»

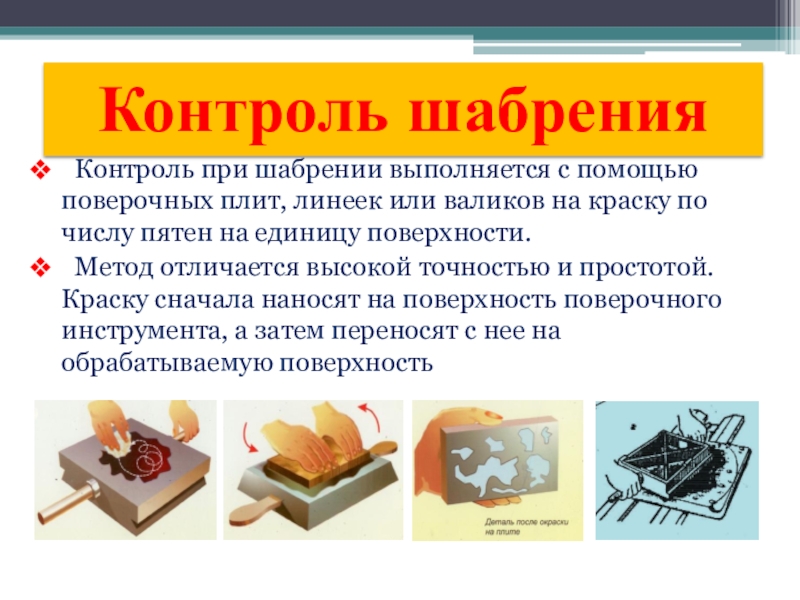

Слайд 11 Контроль при шабрении выполняется с помощью поверочных плит, линеек или
валиков на краску по числу пятен на единицу поверхности.
Метод отличается высокой точностью и простотой. Краску сначала наносят на поверхность поверочного инструмента, а затем переносят с нее на обрабатываемую поверхность
Метод отличается высокой точностью и простотой. Краску сначала наносят на поверхность поверочного инструмента, а затем переносят с нее на обрабатываемую поверхность
