Презентация, доклад окарный станок по дереву

для получения отверстий
5.Инструмент для точения на токарном станке
6.Куда закрепляют заготовку
7.Деревянный молоток
8.Каким инструментом строгают древесину
9.Как называется инструмент для опиливания

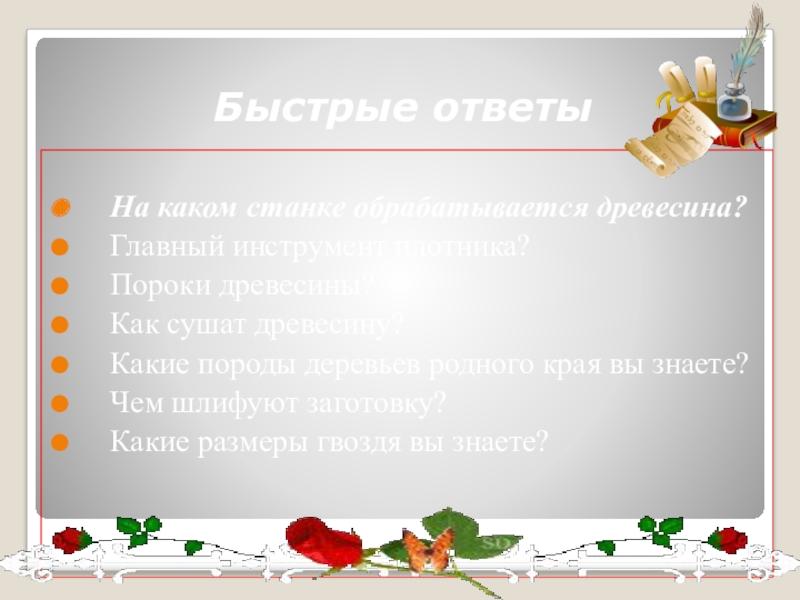

породы деревьев родного края вы знаете?
Чем шлифуют заготовку?
Какие размеры гвоздя вы знаете?

дереву

Фуговальный станок

По металлу

Фрезерный станок

Сверлильный станок

По дереву

и длительная работа. Да и трудно получить изделие хорошего качества.

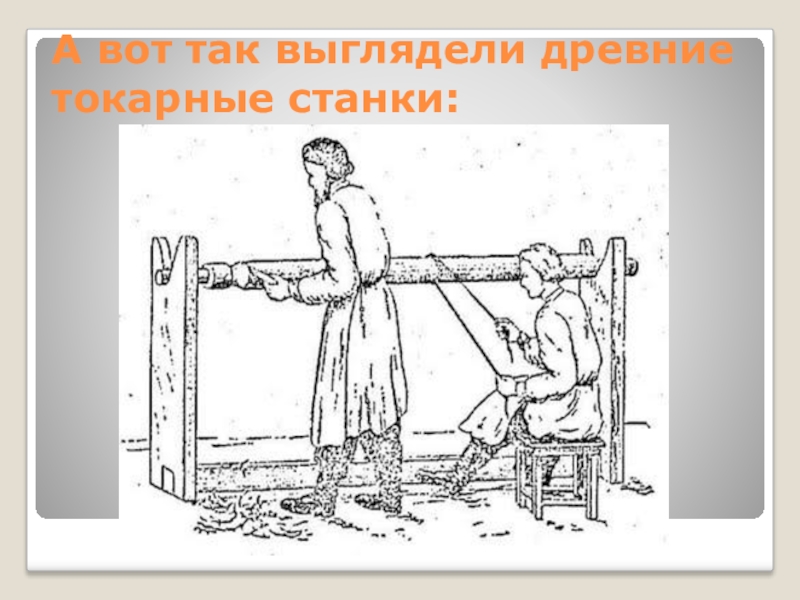

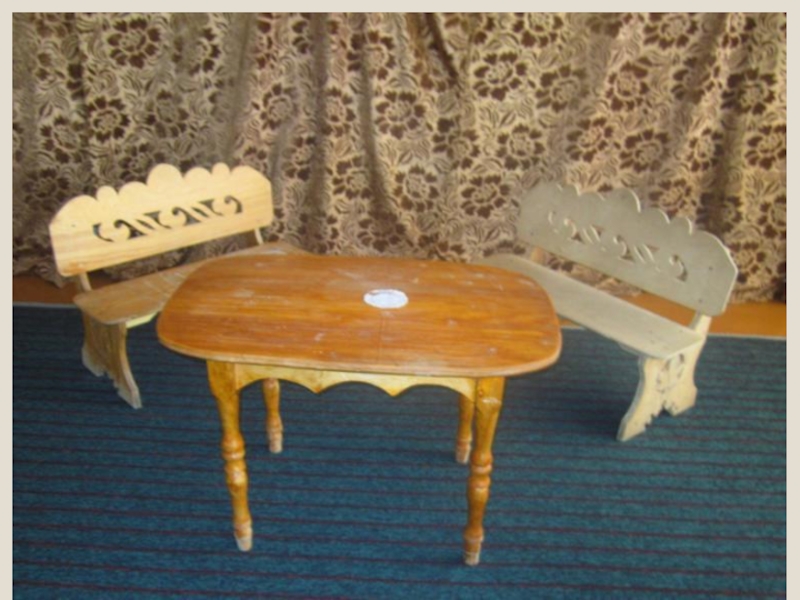

История токарного станка уходит в далекую древность. Они использовались для изготовления деталей цилиндрической формы прялок, столов, стульев посуды.

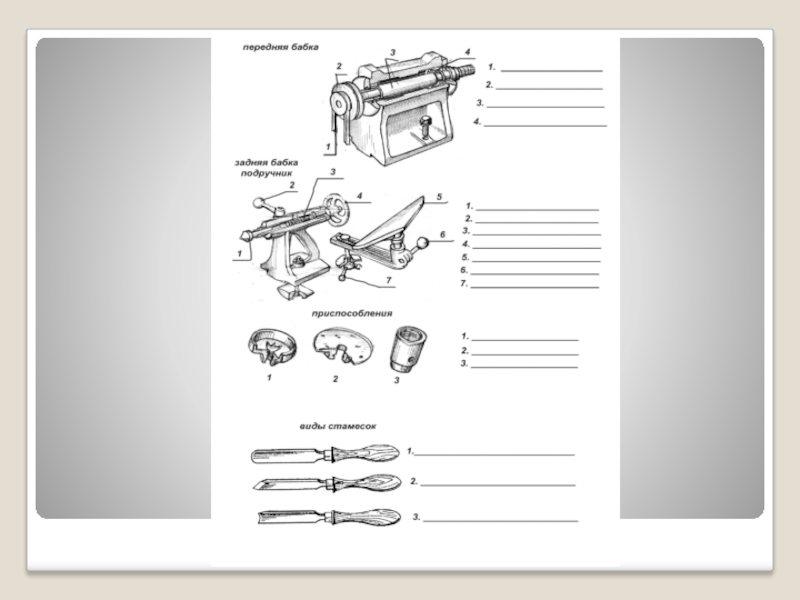

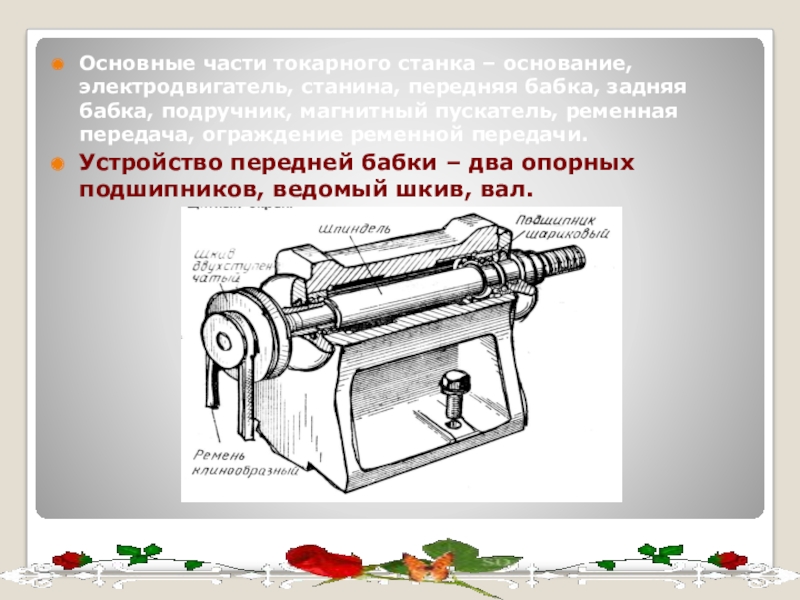

бабка, подручник, магнитный пускатель, ременная передача, ограждение ременной передачи.
Устройство передней бабки – два опорных подшипников, ведомый шкив, вал.

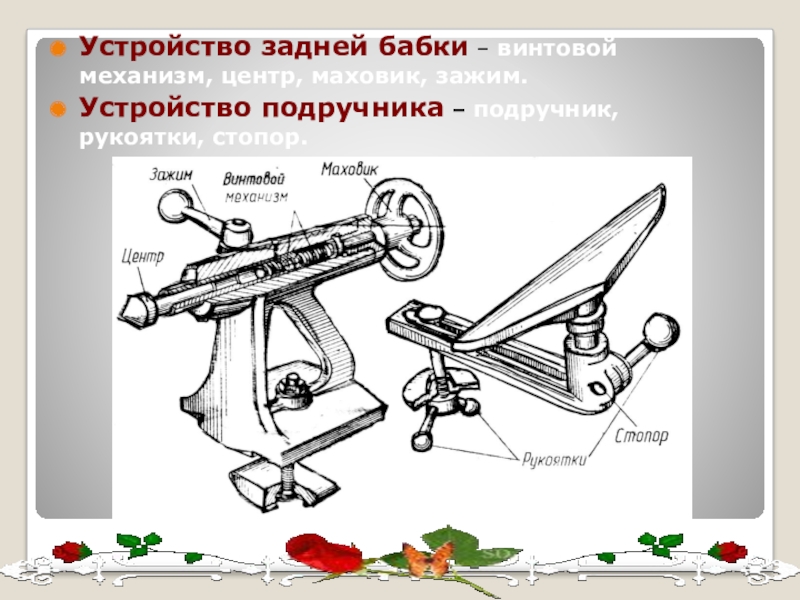

подручник, рукоятки, стопор.

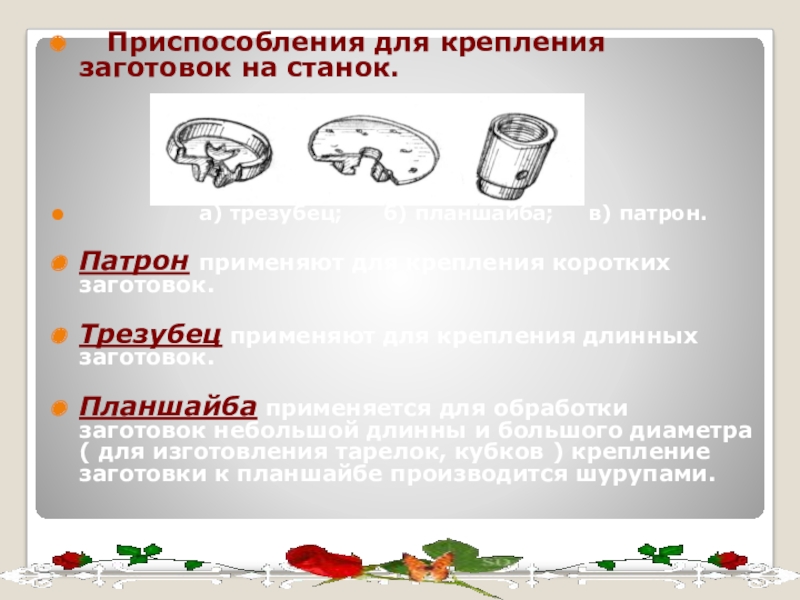

а) трезубец; б) планшайба; в) патрон.

Патрон применяют для крепления коротких заготовок.

Трезубец применяют для крепления длинных заготовок.

Планшайба применяется для обработки заготовок небольшой длинны и большого диаметра ( для изготовления тарелок, кубков ) крепление заготовки к планшайбе производится шурупами.

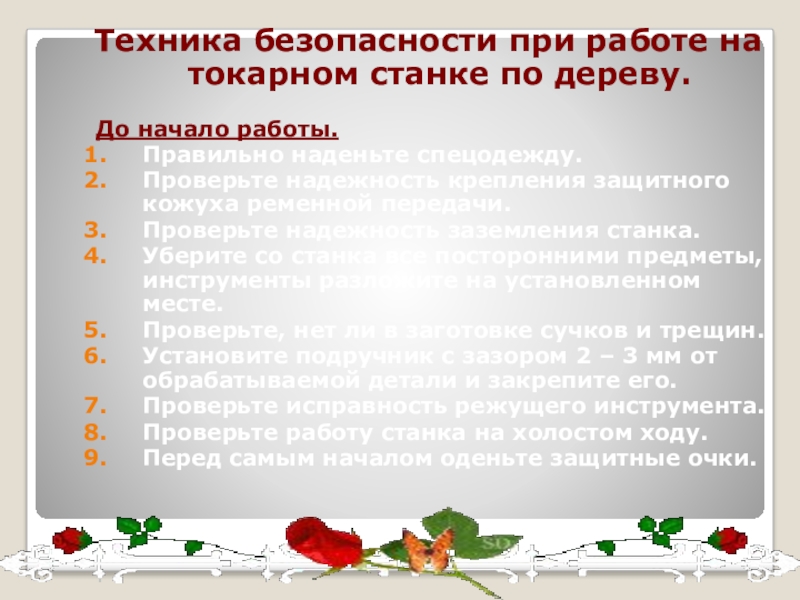

До начало работы.
Правильно наденьте спецодежду.
Проверьте надежность крепления защитного кожуха ременной передачи.
Проверьте надежность заземления станка.
Уберите со станка все посторонними предметы, инструменты разложите на установленном месте.
Проверьте, нет ли в заготовке сучков и трещин.
Установите подручник с зазором 2 – 3 мм от обрабатываемой детали и закрепите его.
Проверьте исправность режущего инструмента.
Проверьте работу станка на холостом ходу.
Перед самым началом оденьте защитные очки.

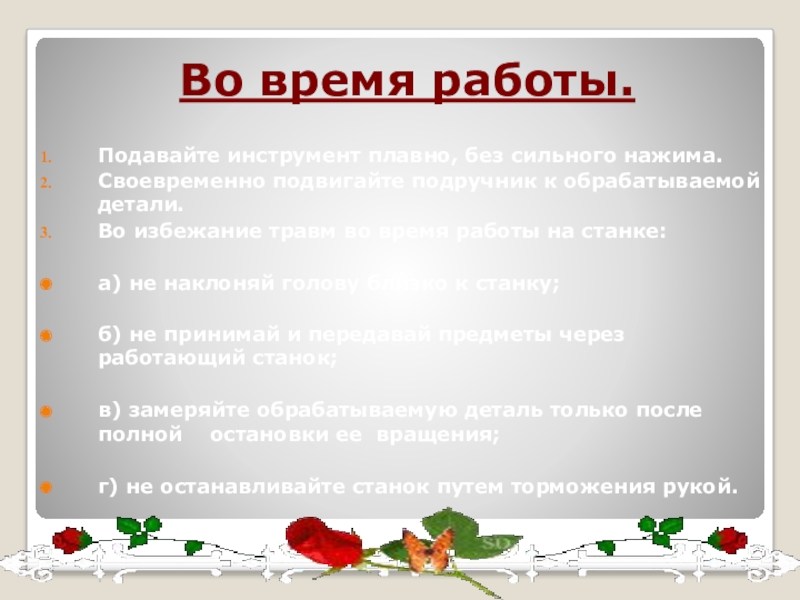

обрабатываемой детали.
Во избежание травм во время работы на станке:

а) не наклоняй голову близко к станку;

б) не принимай и передавай предметы через работающий станок;

в) замеряйте обрабатываемую деталь только после полной остановки ее вращения;

г) не останавливайте станок путем торможения рукой.

при помощи щетки. Не сдувайте стружки.
Сдайте станок учителю.
Приведите себя в порядок.

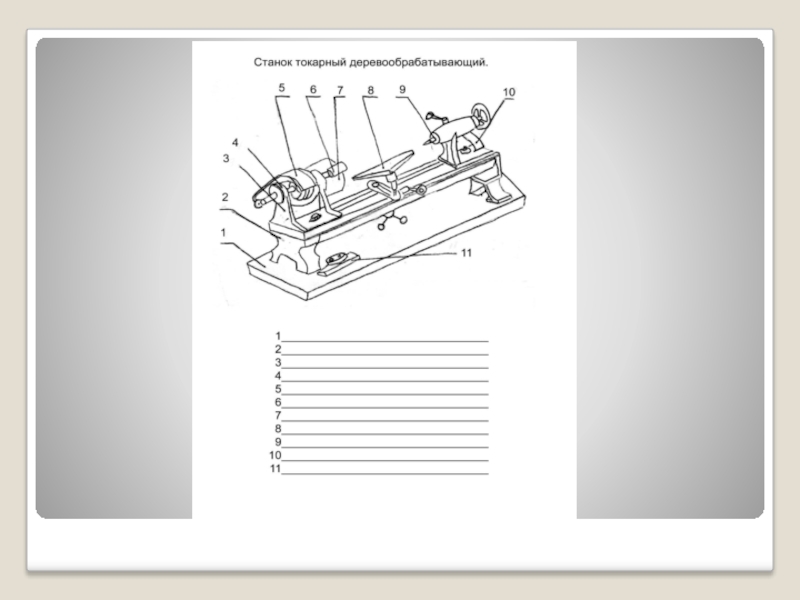

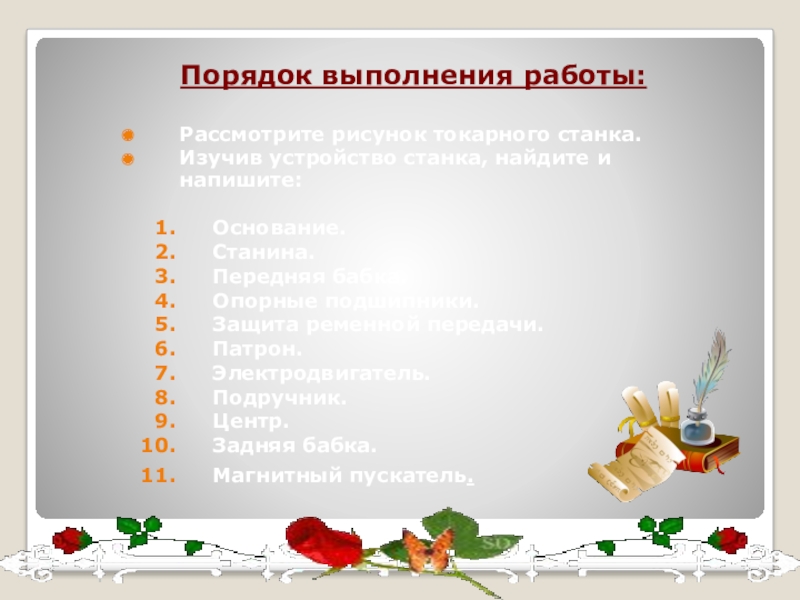

бабка.
Опорные подшипники.
Защита ременной передачи.
Патрон.
Электродвигатель.
Подручник.
Центр.
Задняя бабка.
Магнитный пускатель.

б) транспортная машина в) энергетическая машина

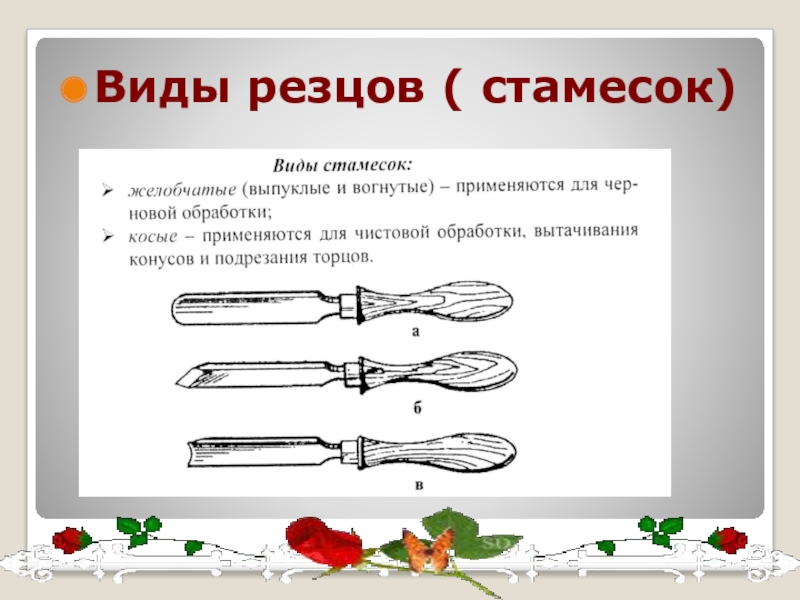

2.Виды стамесок а) Желобчатые ,косые б) ОГНЕУПОРНЫЕ, Мягкие в) устройство станка

3.В токарном станке применяется: а) плоскоременная передача б) клиноременная передача в) шестеренчатая передача

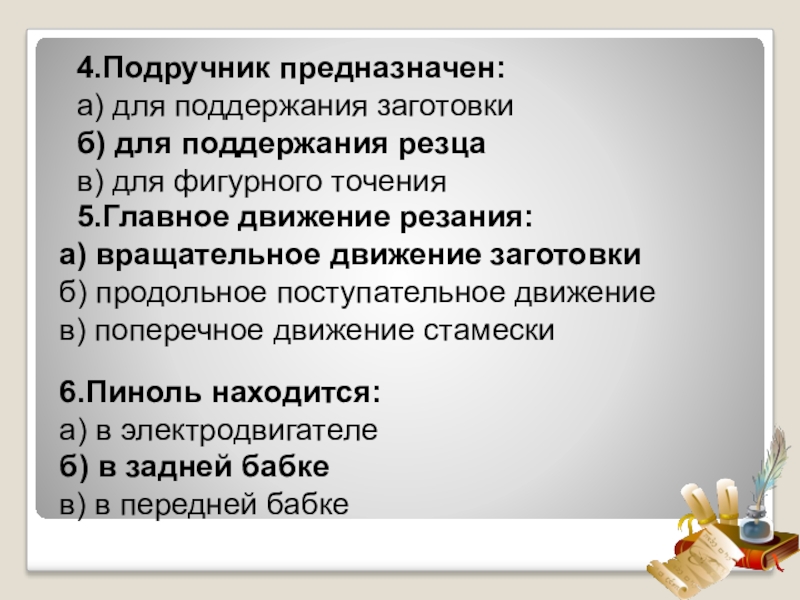

поддержания заготовки б) для поддержания резца в) для фигурного точения

5.Главное движение резания:
а) вращательное движение заготовки б) продольное поступательное движение в) поперечное движение стамески

6.Пиноль находится:  а) в электродвигателе б) в задней бабке в) в передней бабке

на станке по обработке древесины.
Повторить устройство станка.
