Презентация, доклад урока технологии на тему: Простые механизмы как часть технологической системы ФГОС 6 класс

учитель технологии МОБУ «СОШ № 62» города Оренбурга
2019 год

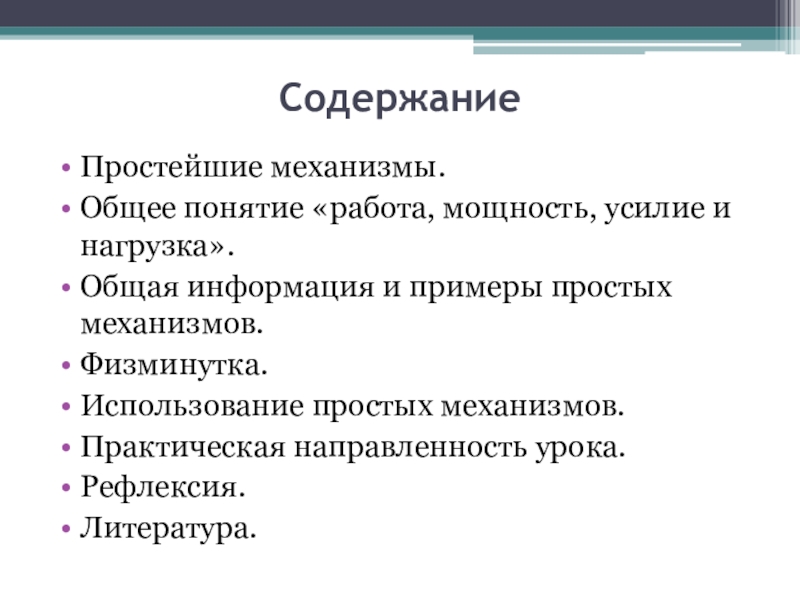

простых механизмов.
Физминутка.
Использование простых механизмов.
Практическая направленность урока.
Рефлексия.
Литература.

технологической, простые, часть, как , аехмнимзы, системы) и назвать тему урока.
Определить задачи урока:
Образовательные: (что узнать; чему научиться; с чем познакомиться?)
Развивающая: какие качества личности развивать?
Воспитательная: какие качества личности воспитывать на уроке?
Профориентационная: с какой профессией познакомиться?

системы.

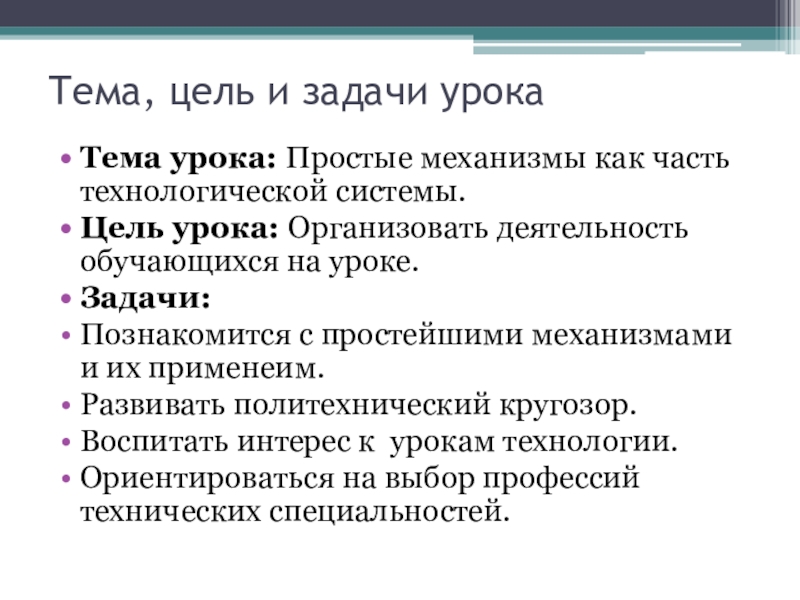

Цель урока: Организовать деятельность обучающихся на уроке.
Задачи:
Познакомится с простейшими механизмами и их применеим.
Развивать политехнический кругозор.
Воспитать интерес к урокам технологии.
Ориентироваться на выбор профессий технических специальностей.

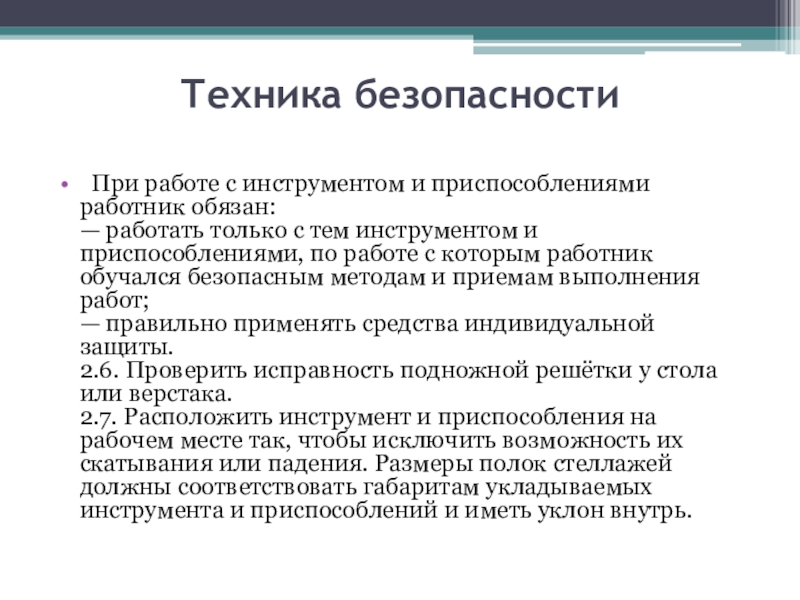

рукавов, заправить одежду и застегнуть ее на все пуговицы, подготовить защитные очки. Запрещается работать в открытой обуви (сланцы, шлёпанцы, босоножки и т.п.). 2.2. Осмотреть рабочее место, убрать все, что может помешать выполнению работ или создать дополнительную опасность. 2.3. Проверить освещенность рабочего места (освещенность должна быть достаточной, но свет не должен слепить глаза). 2.4. Перед началом работы внимательно изучить инструкцию по эксплуатации применяемого инструмента.

только с тем инструментом и приспособлениями, по работе с которым работник обучался безопасным методам и приемам выполнения работ; — правильно применять средства индивидуальной защиты. 2.6. Проверить исправность подножной решётки у стола или верстака. 2.7. Расположить инструмент и приспособления на рабочем месте так, чтобы исключить возможность их скатывания или падения. Размеры полок стеллажей должны соответствовать габаритам укладываемых инструмента и приспособлений и иметь уклон внутрь.

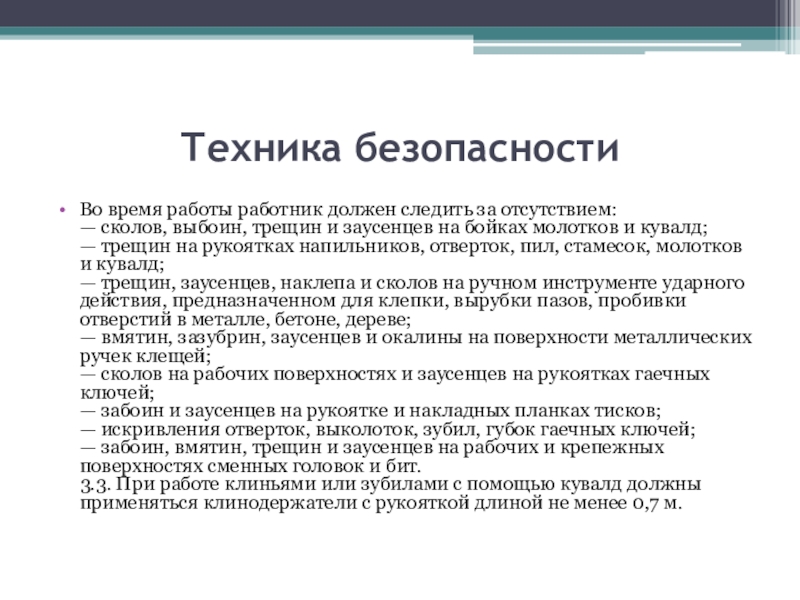

трещин и заусенцев на бойках молотков и кувалд; — трещин на рукоятках напильников, отверток, пил, стамесок, молотков и кувалд; — трещин, заусенцев, наклепа и сколов на ручном инструменте ударного действия, предназначенном для клепки, вырубки пазов, пробивки отверстий в металле, бетоне, дереве; — вмятин, зазубрин, заусенцев и окалины на поверхности металлических ручек клещей; — сколов на рабочих поверхностях и заусенцев на рукоятках гаечных ключей; — забоин и заусенцев на рукоятке и накладных планках тисков; — искривления отверток, выколоток, зубил, губок гаечных ключей; — забоин, вмятин, трещин и заусенцев на рабочих и крепежных поверхностях сменных головок и бит. 3.3. При работе клиньями или зубилами с помощью кувалд должны применяться клинодержатели с рукояткой длиной не менее 0,7 м.

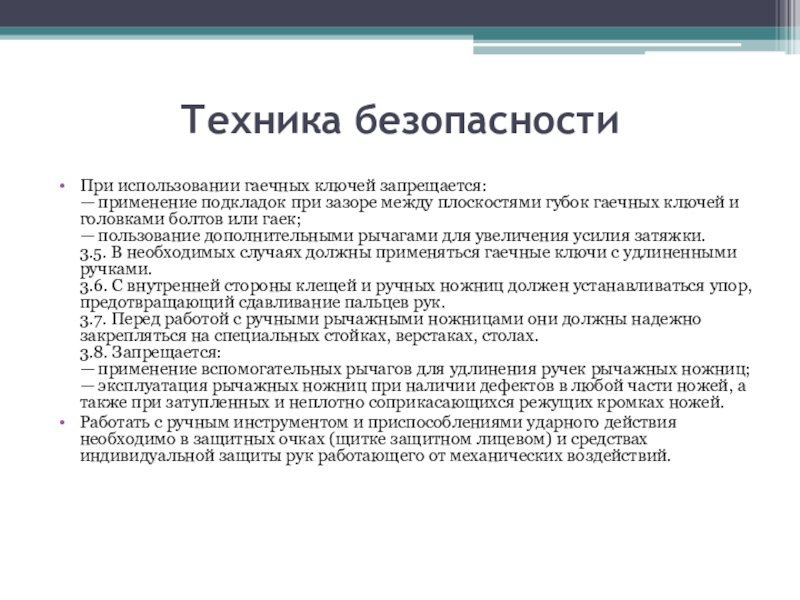

плоскостями губок гаечных ключей и головками болтов или гаек; — пользование дополнительными рычагами для увеличения усилия затяжки. 3.5. В необходимых случаях должны применяться гаечные ключи с удлиненными ручками. 3.6. С внутренней стороны клещей и ручных ножниц должен устанавливаться упор, предотвращающий сдавливание пальцев рук. 3.7. Перед работой с ручными рычажными ножницами они должны надежно закрепляться на специальных стойках, верстаках, столах. 3.8. Запрещается: — применение вспомогательных рычагов для удлинения ручек рычажных ножниц; — эксплуатация рычажных ножниц при наличии дефектов в любой части ножей, а также при затупленных и неплотно соприкасающихся режущих кромках ножей.
Работать с ручным инструментом и приспособлениями ударного действия необходимо в защитных очках (щитке защитном лицевом) и средствах индивидуальной защиты рук работающего от механических воздействий.

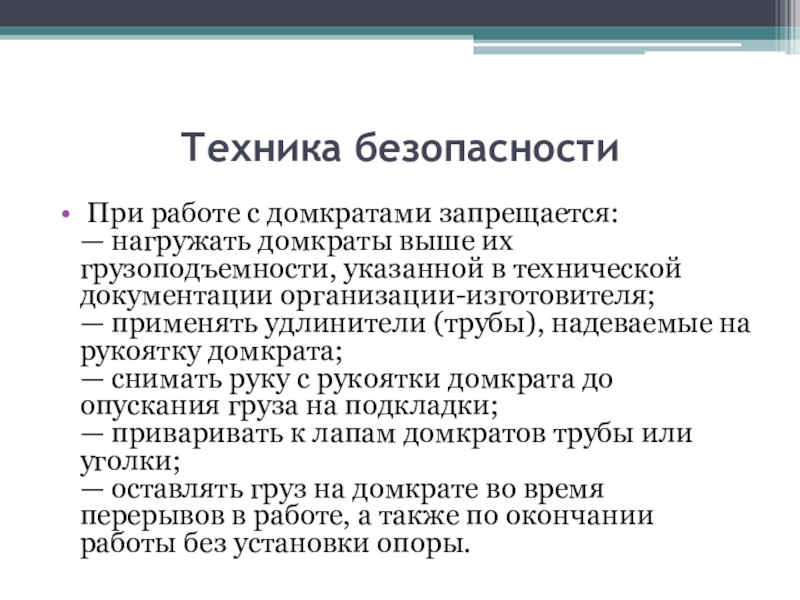

в эксплуатации, должны подвергаться периодическому техническому освидетельствованию не реже одного раза в 12 месяцев, а также после ремонта или замены ответственных деталей в соответствии с технической документацией организации-изготовителя. На корпусе домкрата должны указываться инвентарный номер, грузоподъемность, дата следующего технического освидетельствования; — при подъеме груза домкратом под него должна подкладываться деревянная выкладка (шпалы, брусья, доски толщиной 40 — 50 мм) площадью больше площади основания корпуса домкрата; — домкрат должен устанавливаться строго в вертикальном положении по отношению к опорной поверхности; — головку (лапу) домкрата необходимо упирать в прочные узлы поднимаемого груза во избежание их поломки, прокладывая между головкой (лапой) домкрата и грузом упругую прокладку; — головка (лапа) домкрата должна опираться всей своей плоскостью в узлы поднимаемого груза во избежание соскальзывания груза во время подъема; — все вращающиеся части привода домкрата должны свободно (без заеданий) проворачиваться вручную; — все трущиеся части домкрата должны периодически смазываться консистентной смазкой; — во время подъема необходимо следить за устойчивостью груза; — по мере подъема под груз вкладываются подкладки, а при его опускании — постепенно вынимаются; — освобождение домкрата из-под поднятого груза и перестановка его допускаются лишь после надежного закрепления груза в поднятом положении или укладки его на устойчивые опоры (шпальную клеть).

указанной в технической документации организации-изготовителя; — применять удлинители (трубы), надеваемые на рукоятку домкрата; — снимать руку с рукоятки домкрата до опускания груза на подкладки; — приваривать к лапам домкратов трубы или уголки; — оставлять груз на домкрате во время перерывов в работе, а также по окончании работы без установки опоры.

шланг сухой тряпкой и аккуратно смотать его в бухту. 10.3. Произвести уборку рабочего места и сдать его руководителю, доложить обо всех неисправностях, имевших место во время работы. 10.4. Убрать инструмент в отведенное для хранения место. 10.5. Снять спецодежду, повесить ее в шкаф. 10.6. Вымыть лицо и руки теплой водой с мылом, по возможности принять душ.

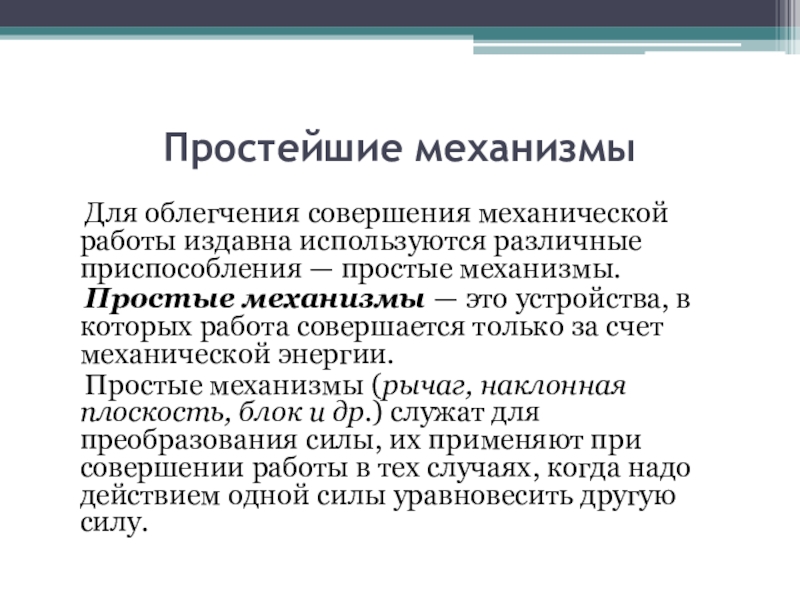

приспособления — простые механизмы.
Простые механизмы — это устройства, в которых работа совершается только за счет механической энергии.

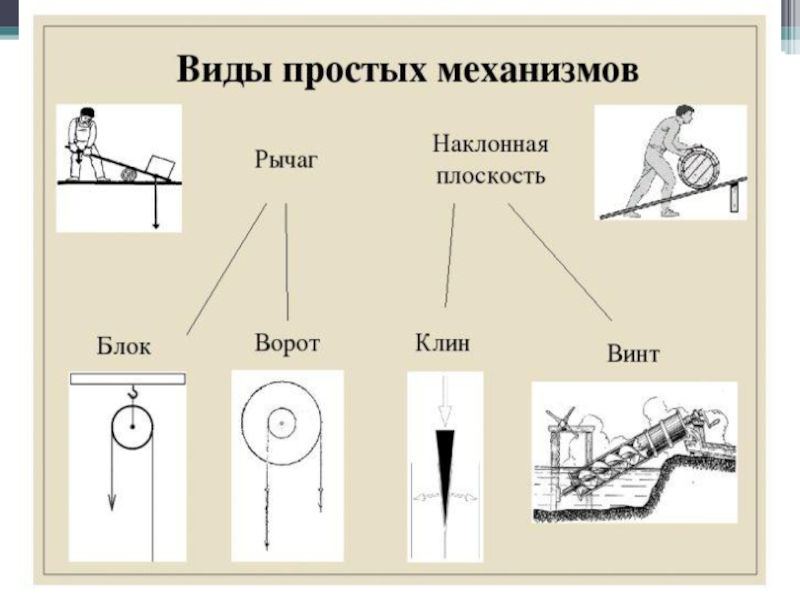

Простые механизмы (рычаг, наклонная плоскость, блок и др.) служат для преобразования силы, их применяют при совершении работы в тех случаях, когда надо действием одной силы уравновесить другую силу.

типа рычагов или винтов. Они предназначены для того, чтобы уменьшить необходимое для производства работы усилие человека и использовать это усилие наиболее эффективно. Часто несколько простых механизмов соединяют вместе. В результате получаются более сложные механизмы — сверла, часы. Колесо — одно из важнейших изобретений человечества. На нем основано действие многих механизмов

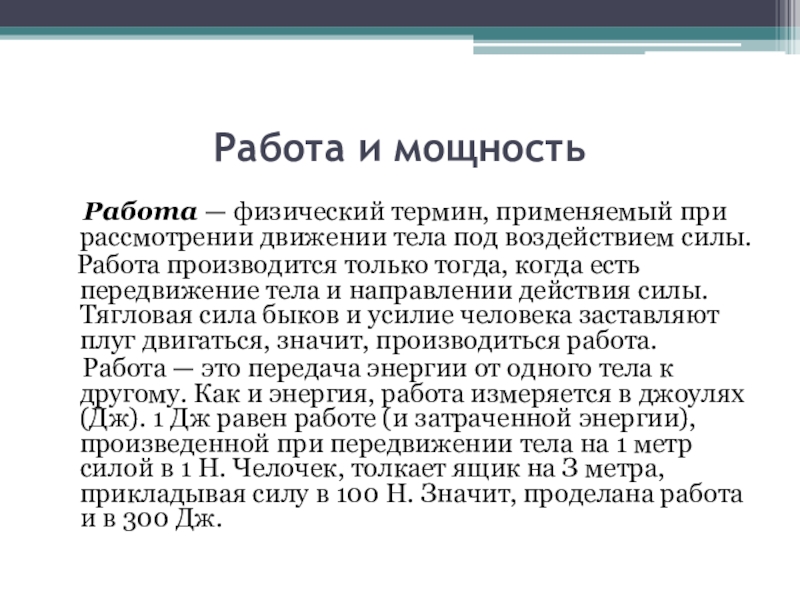

движении тела под воздействием силы.
Работа производится только тогда, когда есть передвижение тела и направлении действия силы. Тягловая сила быков и усилие человека заставляют плуг двигаться, значит, производиться работа.
Работа — это передача энергии от одного тела к другому. Как и энергия, работа измеряется в джоулях (Дж). 1 Дж равен работе (и затраченной энергии), произведенной при передвижении тела на 1 метр силой в 1 Н. Челочек, толкает ящик на З метра, прикладывая силу в 100 Н. Значит, проделана работа и в 300 Дж.

передается энергия).

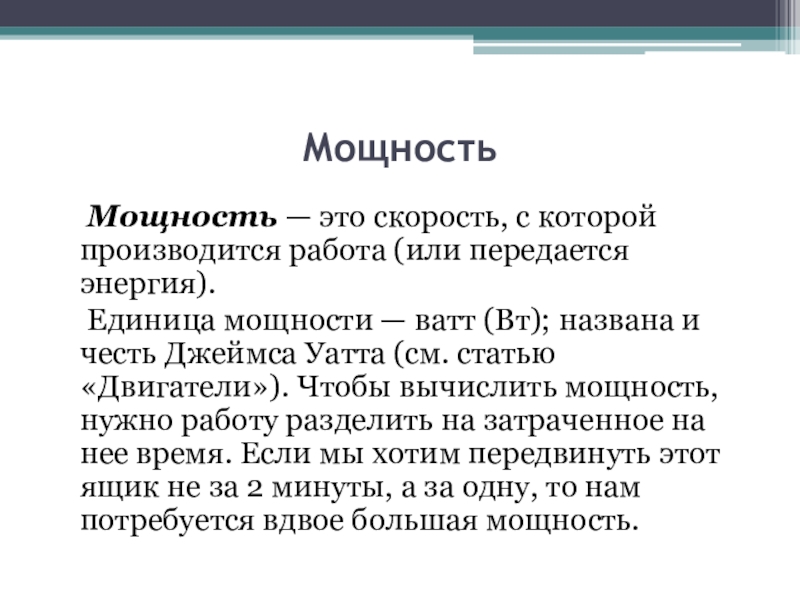

Единица мощности — ватт (Вт); названа и честь Джеймса Уатта (см. статью «Двигатели»). Что­бы вычислить мощность, нужно работу разделить на затраченное на нее время. Если мы хотим передвинуть этот ящик не за 2 минуты, а за одну, то нам потребуется вдвое большая мощность.

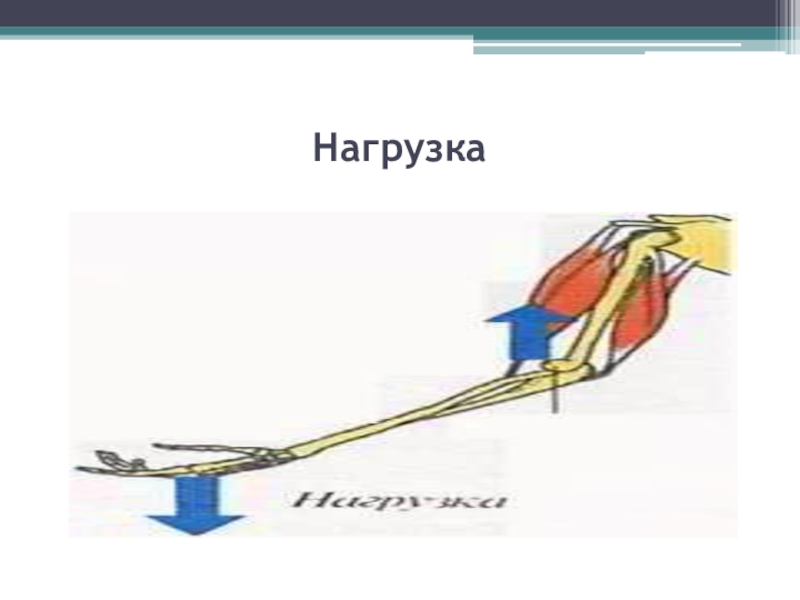

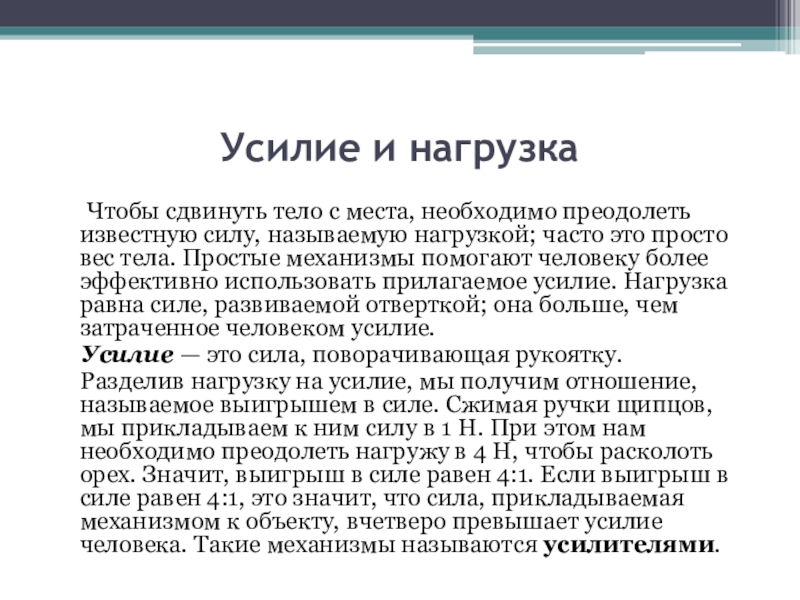

преодолеть известную силу, называемую нагрузкой; часто это просто вес тела. Простые механизмы помогают человеку более эффективно использовать прилагаемое усилие. Нагрузка равна силе, развиваемой отверткой; она больше, чем затраченное человеком усилие.
Усилие — это сила, поворачивающая рукоятку.

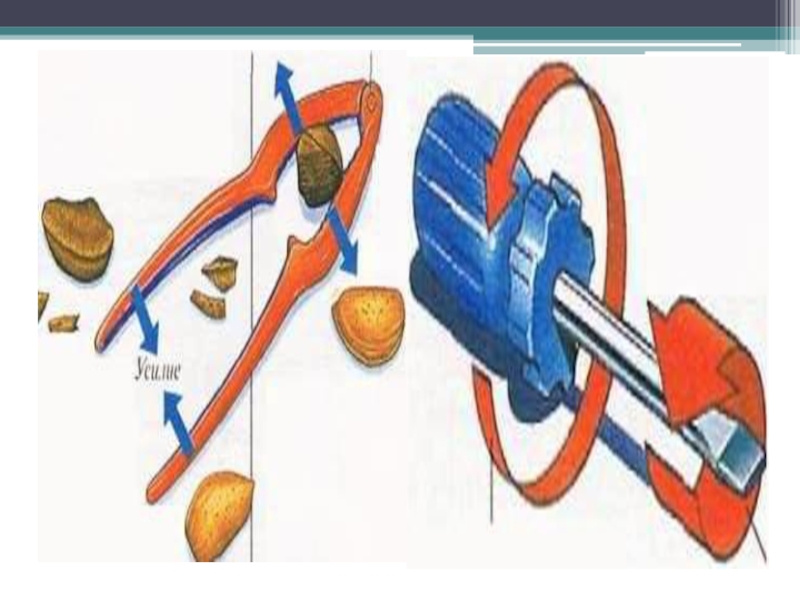

Разделив нагрузку на усилие, мы получим отношение, называемое выигрышем в силе. Сжимая ручки щипцов, мы прикладываем к ним силу в 1 Н. При этом нам необходимо преодолеть нагружу в 4 Н, чтобы расколоть орех. Значит, выигрыш в силе равен 4:1. Если выигрыш в силе равен 4:1, это значит, что сила, прикладываемая механизмом к объекту, вчетверо превышает усилие человека. Такие механизмы называются усилителями.

орудие") – устройства, дающие выигрыш в силе. Некоторые из этих приспособлений появились в самой древности. Простые механизмы могут являться самостоятельными устройствами либо быть элементами более сложных агрегатов. В зависимости от типа конструкции определяется и сфера применения того или иного приспособления. Использование простых механизмов существенно облегчает человеческую деятельность.
Такие устройства дают выигрыш в силе.

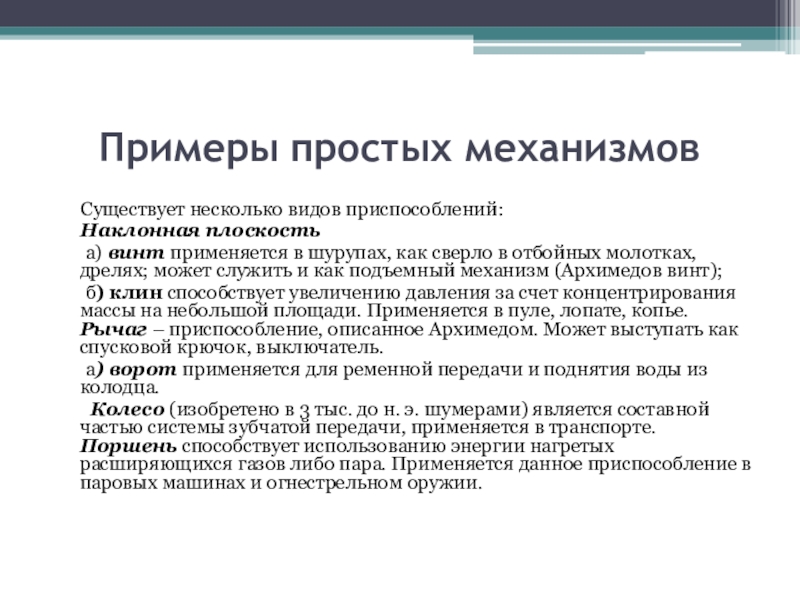

Наклонная плоскость
а) винт применяется в шурупах, как сверло в отбойных молотках, дрелях; может служить и как подъемный механизм (Архимедов винт);
б) клин способствует увеличению давления за счет концентрирования массы на небольшой площади. Применяется в пуле, лопате, копье. Рычаг – приспособление, описанное Архимедом. Может выступать как спусковой крючок, выключатель.
а) ворот применяется для ременной передачи и поднятия воды из колодца.
Колесо (изобретено в 3 тыс. до н. э. шумерами) является составной частью системы зубчатой передачи, применяется в транспорте. Поршень способствует использованию энергии нагретых расширяющихся газов либо пара. Применяется данное приспособление в паровых машинах и огнестрельном оружии.

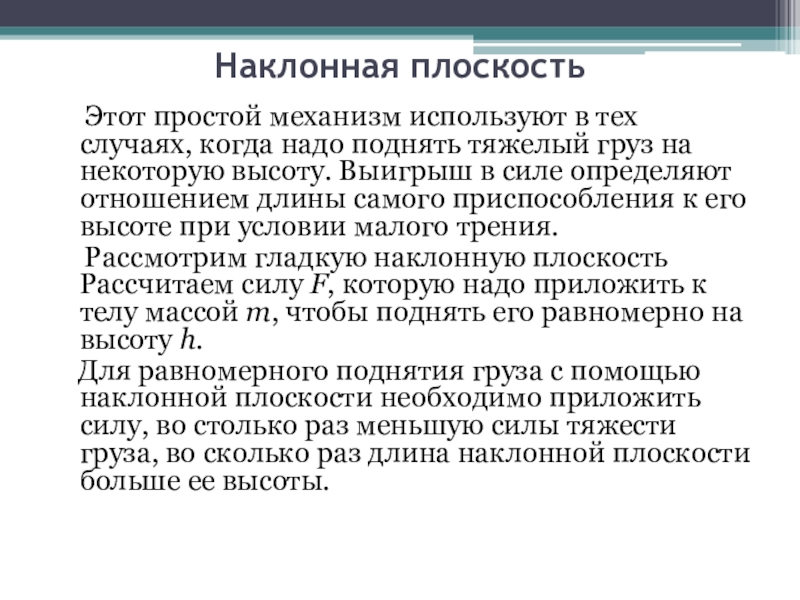

надо поднять тяжелый груз на некоторую высоту. Выигрыш в силе определяют отношением длины самого приспособления к его высоте при условии малого трения.
Рассмотрим гладкую наклонную плоскость Рассчитаем силу F, которую надо приложить к телу массой m, чтобы поднять его равномерно на высоту h.
Для равномерного поднятия груза с помощью наклонной плоскости необходимо приложить силу, во столько раз меньшую силы тяжести груза, во сколько раз длина наклонной плоскости больше ее высоты.

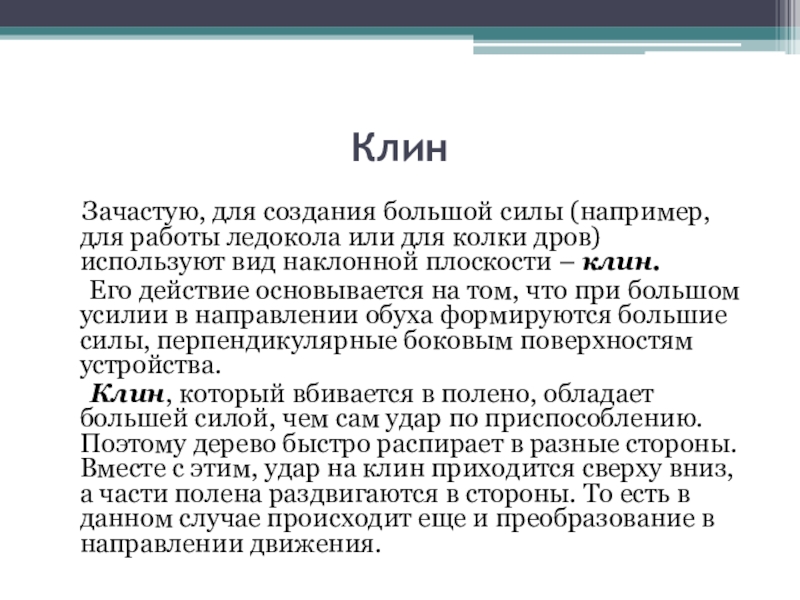

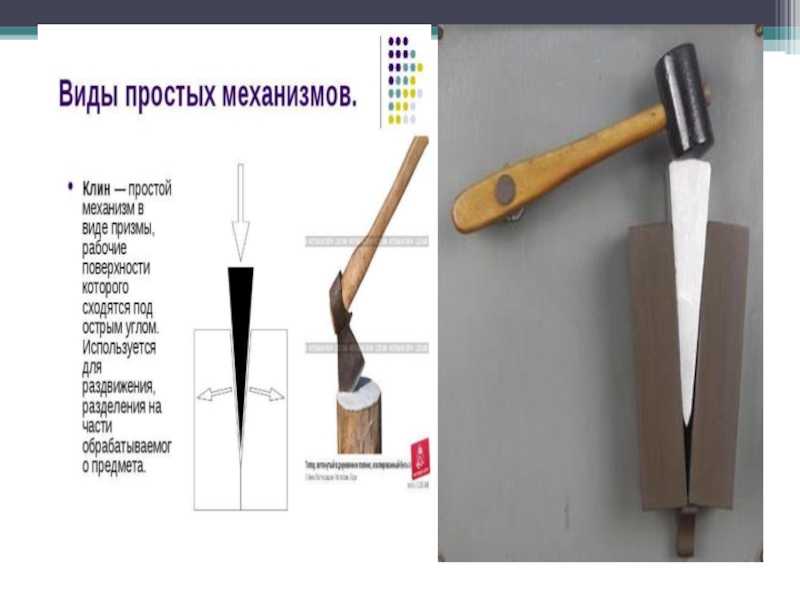

или для колки дров) используют вид наклонной плоскости – клин.
Его действие основывается на том, что при большом усилии в направлении обуха формируются большие силы, перпендикулярные боковым поверхностям устройства.
Клин, который вбивается в полено, обладает большей силой, чем сам удар по приспособлению. Поэтому дерево быстро распирает в разные стороны. Вместе с этим, удар на клин приходится сверху вниз, а части полена раздвигаются в стороны. То есть в данном случае происходит еще и преобразование в направлении движения.

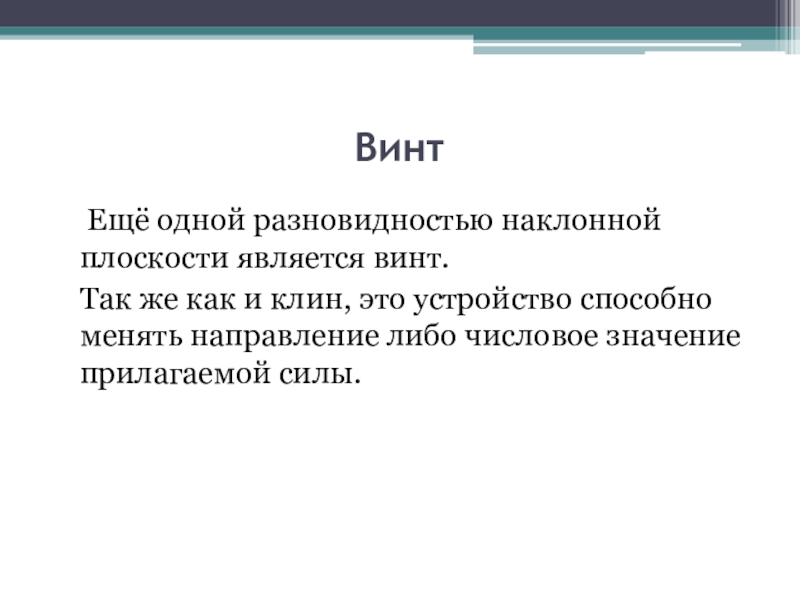

же как и клин, это устройство способно менять направление либо числовое значение прилагаемой силы.

опоры.

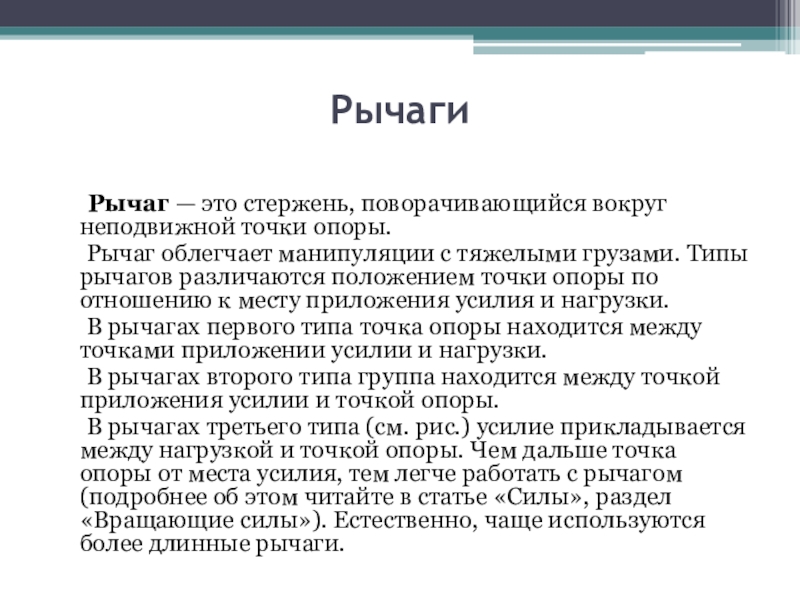

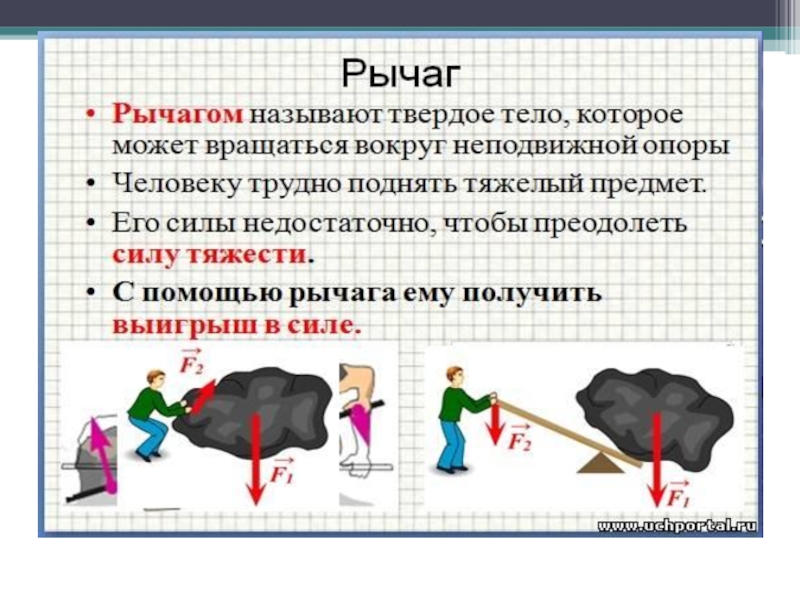

Рычагом называют имеющее неподвижную ось вращения твердое тело, на которое действуют силы, стремящиеся повернуть его вокруг этой оси.
Наименьшее расстояние, которое разделяет точку опоры и прямую, вдоль которой воздействует сила на рычаг, называется плечом силы. Чтобы его найти, следует опустить перпендикуляр из точки опоры на линию действия усилия. Длина данного перпендикуляра и будет являться плечом. F1 и F2 – действующие на рычаг силы. Плечи, действующие на устройство – L1 и L2. Рычаг тогда находится в равновесии, когда действующие на него силы обратно пропорциональны плечам. Данное правило можно представить в виде формулы: F1 / F2 = L1 / L2. Этот принцип был установлен Архимедом. Данное правило показывает, что большую силу при помощи рычага можно уравновесить меньшей. Сила, приложенная к одному плечу, во столько раз больше той, что приложена к другому, во сколько одно плечо больше второго.

вокруг неподвижной точки опоры.
Рычаг облегчает манипуляции с тяжелыми грузами. Типы рычагов различаются положением точки опоры по отношению к месту приложения усилия и нагрузки.
В рычагах первого типа точка опоры находится между точками приложении усилии и нагрузки.
В рычагах второго типа группа находится между точкой приложения усилии и точкой опоры.
В рычагах третьего типа (см. рис.) усилие прикладывается между нагрузкой и точкой опоры. Чем дальше точка опоры от места усилия, тем легче работать с рычагом (подробнее об этом читайте в статье «Силы», раздел «Вращающие силы»). Естественно, чаще используются более длинные рычаги.

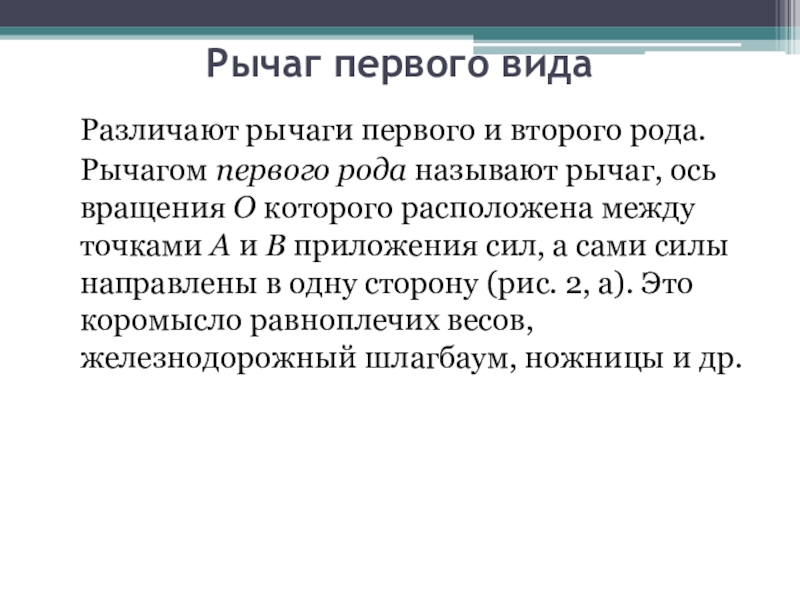

Рычагом первого рода называют рычаг, ось вращения О которого расположена между точками А и В приложения сил, а сами силы направлены в одну сторону (рис. 2, а). Это коромысло равноплечих весов, железнодорожный шлагбаум, ножницы и др.

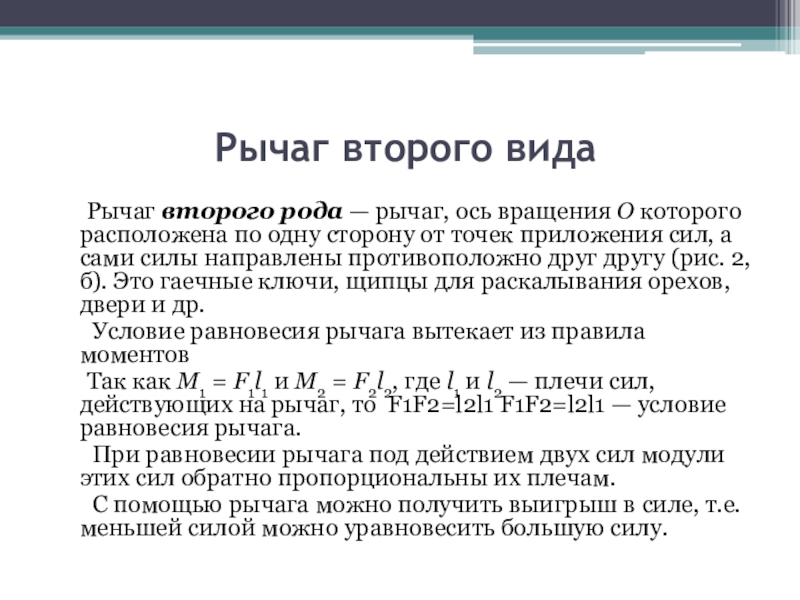

расположена по одну сторону от точек приложения сил, а сами силы направлены противоположно друг другу (рис. 2, б). Это гаечные ключи, щипцы для раскалывания орехов, двери и др.
Условие равновесия рычага вытекает из правила моментов
Так как M1 = F1l1 и M2 = F2l2, где l1 и l2 — плечи сил, действующих на рычаг, то  F1F2=l2l1 F1F2=l2l1 — условие равновесия рычага.
При равновесии рычага под действием двух сил модули этих сил обратно пропорциональны их плечам.
С помощью рычага можно получить выигрыш в силе, т.е. меньшей силой можно уравновесить большую силу.

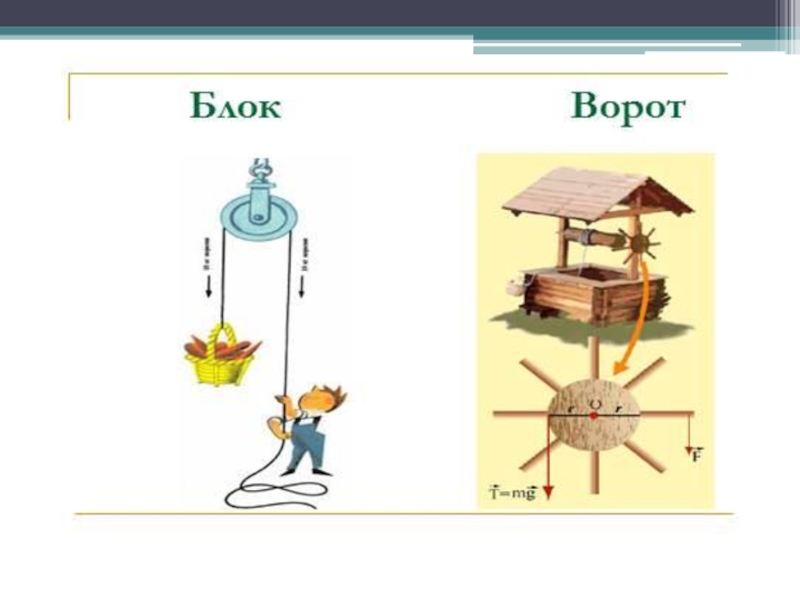

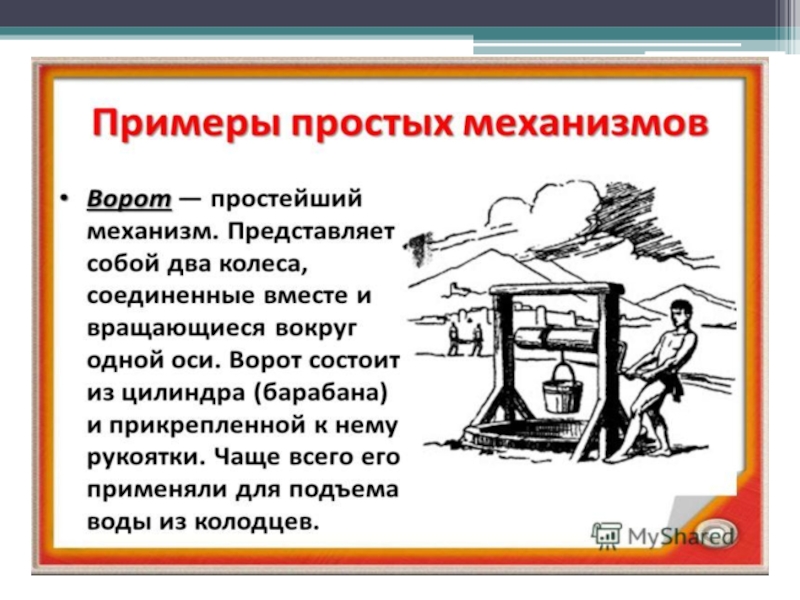

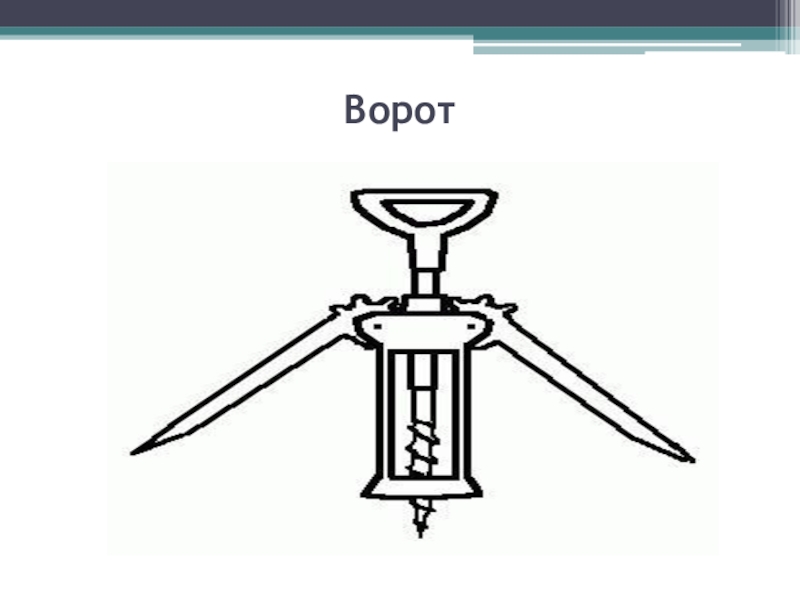

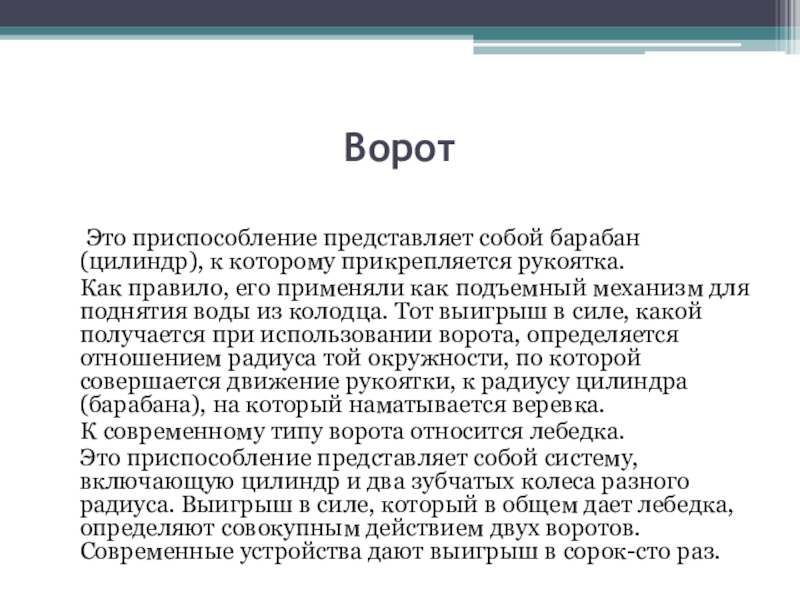

к которому прикрепляется рукоятка.
Как правило, его применяли как подъемный механизм для поднятия воды из колодца. Тот выигрыш в силе, какой получается при использовании ворота, определяется отношением радиуса той окружности, по которой совершается движение рукоятки, к радиусу цилиндра (барабана), на который наматывается веревка.
К современному типу ворота относится лебедка.
Это приспособление представляет собой систему, включающую цилиндр и два зубчатых колеса разного радиуса. Выигрыш в силе, который в общем дает лебедка, определяют совокупным действием двух воротов. Современные устройства дают выигрыш в сорок-сто раз.

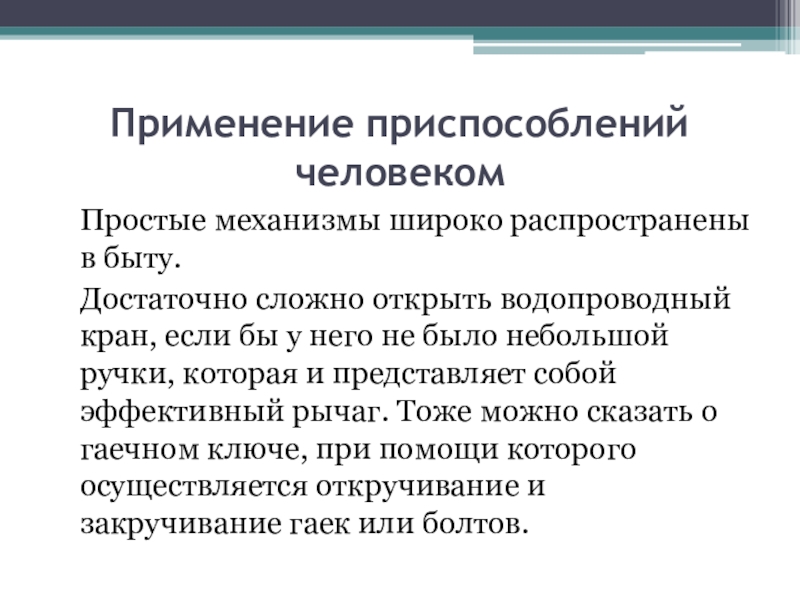

Достаточно сложно открыть водопроводный кран, если бы у него не было небольшой ручки, которая и представляет собой эффективный рычаг. Тоже можно сказать о гаечном ключе, при помощи которого осуществляется откручивание и закручивание гаек или болтов.

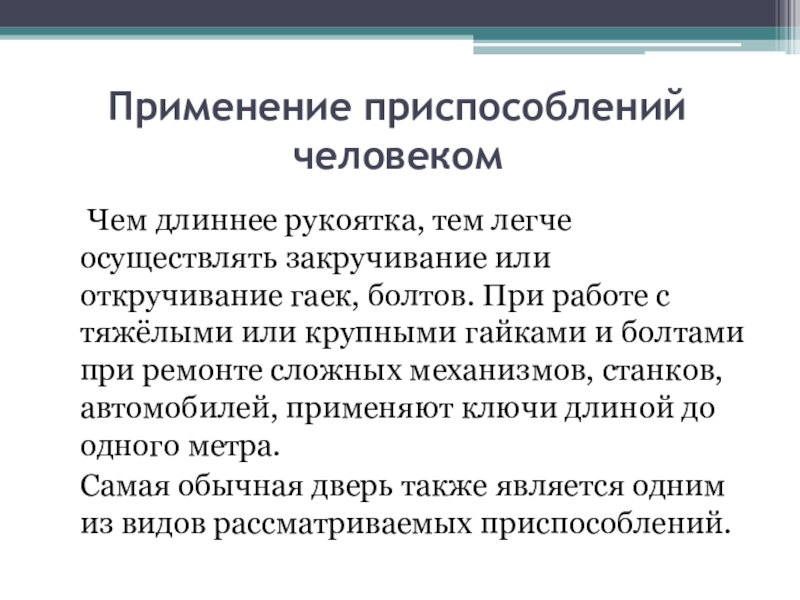

или откручивание гаек, болтов. При работе с тяжёлыми или крупными гайками и болтами при ремонте сложных механизмов, станков, автомобилей, применяют ключи длиной до одного метра.

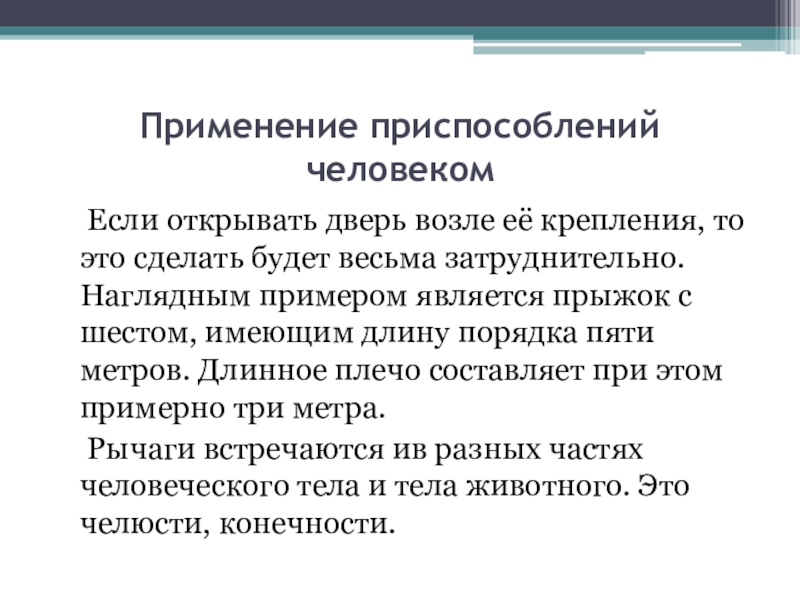

Самая обычная дверь также является одним из видов рассматриваемых приспособлений.

это сделать будет весьма затруднительно. Наглядным примером является прыжок с шестом, имеющим длину порядка пяти метров. Длинное плечо составляет при этом примерно три метра.

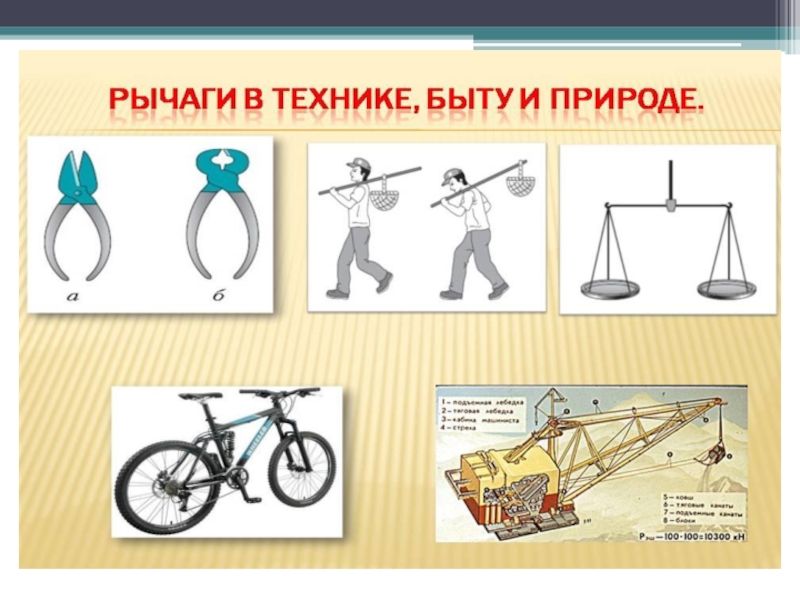

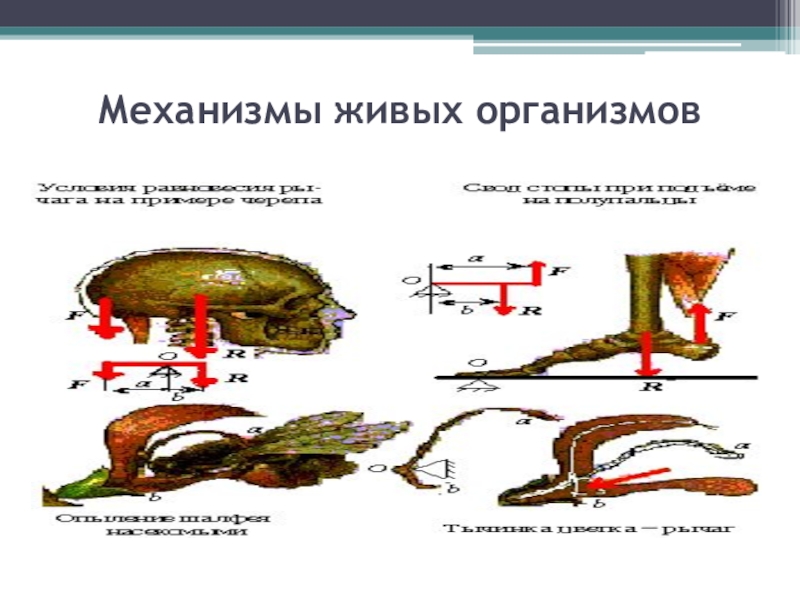

Рычаги встречаются ив разных частях человеческого тела и тела животного. Это челюсти, конечности.

резки металла, бумаги или ткани.
Машины различного вида имеют в своей конструкции также приспособления, позволяющие получить выигрыш в силе. Например, педали , ручной тормоз на велосипеде, ручки швейных машин, клавиши пианино.

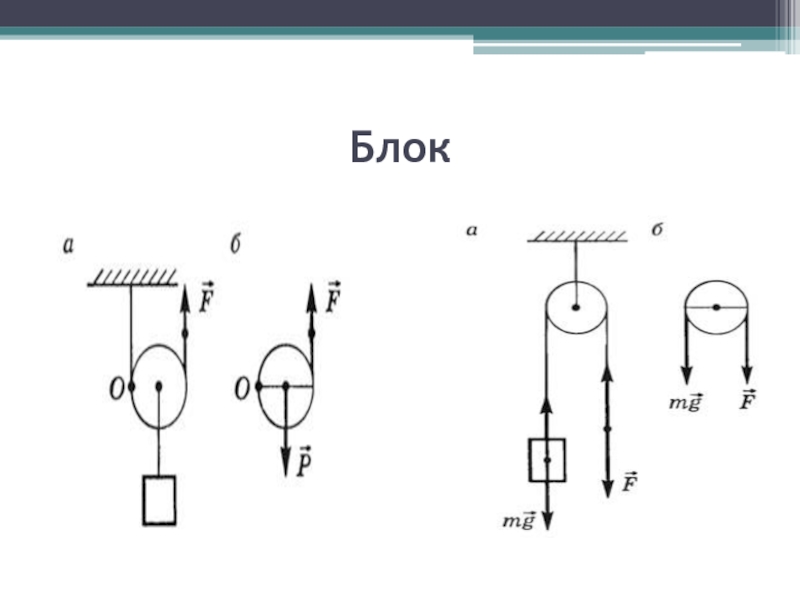

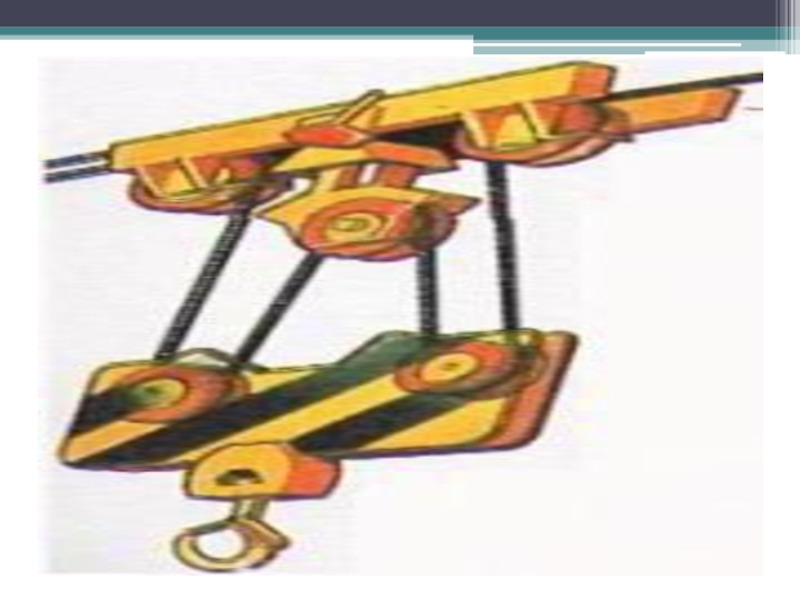

с желобом, укрепленное в обойме. По желобу блока пропускают веревку, трос или цепь.
Неподвижным называют такой блок, ось которого закреплена и при подъеме грузов она не поднимается и не опускается (рис. 3, а, б).

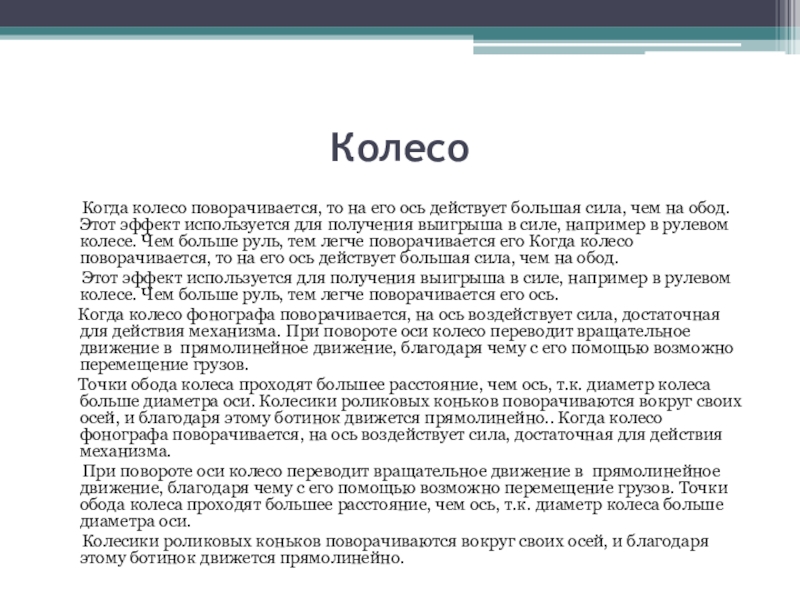

большая сила, чем на обод. Этот эффект используется для получения выигрыша в силе, например в рулевом колесе. Чем больше руль, тем легче поворачивается его Когда колесо поворачивается, то на его ось действует большая сила, чем на обод.
Этот эффект используется для получения выигрыша в силе, например в рулевом колесе. Чем больше руль, тем легче поворачивается его ось.
Когда колесо фонографа поворачивается, на ось воздействует сила, достаточная для действия механизма. При повороте оси колесо переводит вращательное движение в  прямолинейное движение, благодаря чему с его помощью возможно перемещение грузов.
Точки обода колеса проходят большее расстояние, чем ось, т.к. диаметр колеса больше диаметра оси. Колесики роликовых коньков поворачиваются вокруг своих осей, и благодаря этому ботинок движется прямолинейно.. Когда колесо фонографа поворачивается, на ось воздействует сила, достаточная для действия механизма.
При повороте оси колесо переводит вращательное движение в  прямолинейное движение, благодаря чему с его помощью возможно перемещение грузов. Точки обода колеса проходят большее расстояние, чем ось, т.к. диаметр колеса больше диаметра оси.
Колесики роликовых коньков поворачиваются вокруг своих осей, и благодаря этому ботинок движется прямолинейно.

автомобиля до часов, для изменения вращающей силы и скорости вращения.
В такой передаче изменяется направление и величина вращающего усилия. Для зубчатой передачи необходимы два и более зубчатых колеса; зубцы одного точно входят в пазы другого. Тогда вращение одного колеса вызывает вращение другого. Большая шестерня заставляет маленькую вращаться быстрее, и наоборот.

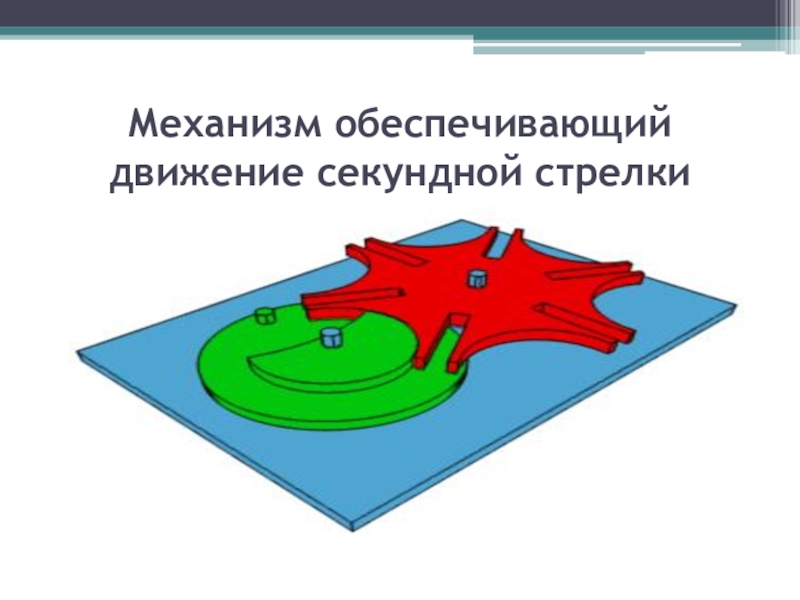

Действие механических часов основано на сложной системе взаимосвязанных зубчатых колес.

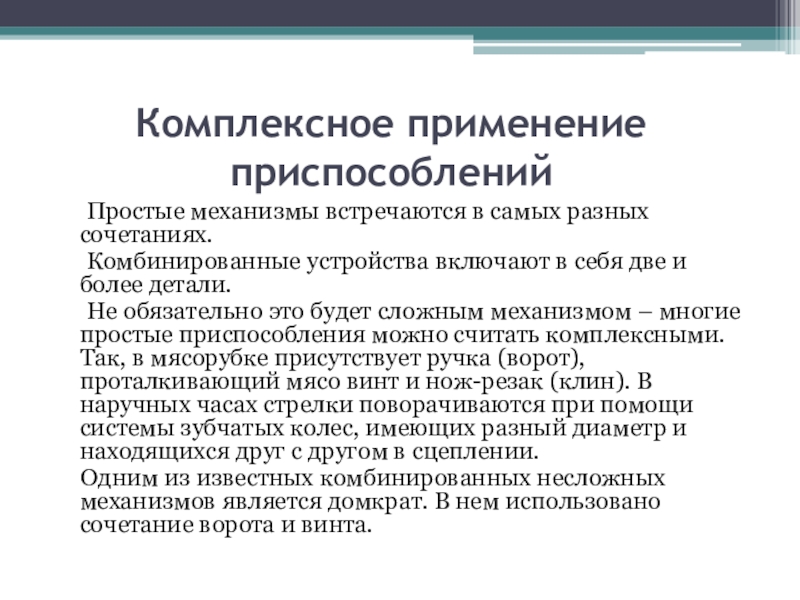

сочетаниях.
Комбинированные устройства включают в себя две и более детали.
Не обязательно это будет сложным механизмом – многие простые приспособления можно считать комплексными. Так, в мясорубке присутствует ручка (ворот), проталкивающий мясо винт и нож-резак (клин). В наручных часах стрелки поворачиваются при помощи системы зубчатых колес, имеющих разный диаметр и находящихся друг с другом в сцеплении.
Одним из известных комбинированных несложных механизмов является домкрат. В нем использовано сочетание ворота и винта.

самых различных сочетаниях.
Комбинированный механизм состоит из двух или нескольких простых. Это не обязательно сложное устройство; многие простые механизмы тоже можно считать комбинированными.

(проталкивающий мясо) и клин (нож-резак).
Стрелки наручных часов поворачиваются системой зубчатых колёс разного диаметра, находящихся в зацеплении друг с другом.
Один из наиболее известных несложных комбинированных механизмов – домкрат. Домкрат представляет собой комбинацию винта и ворота.
Выигрыш в силе, создаваемый комбинированным механизмом, равен произведению выигрышу отдельных механизмов, входящих в его состав.

30 веков, но ничуть не состарились.
Например, лифт установил в «золотом доме» император Нерон (64 г. До н.э.). Так поднимали мосты в средневековых замках.

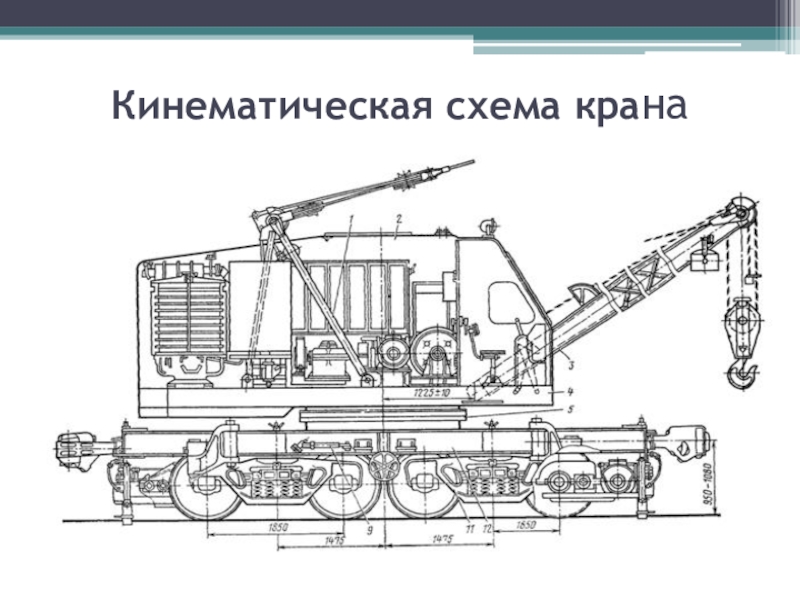

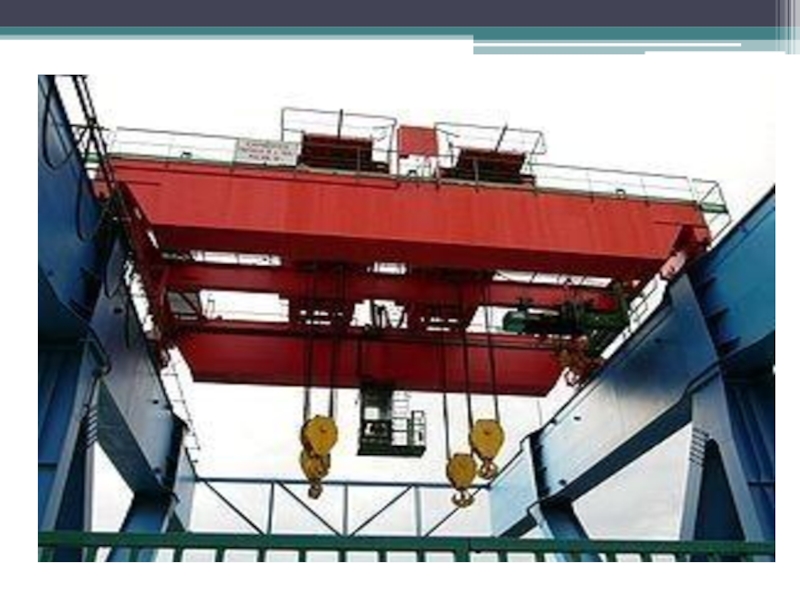

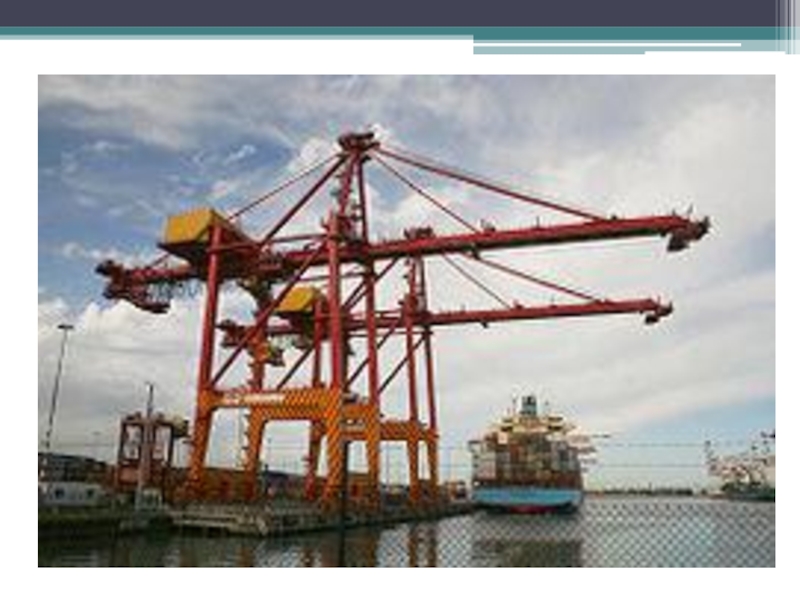

На любых строительных площадках работают подъёмные краны – это сочетание рычагов, блоков, воротов. В зависимости о «специальности» краны имеют различные конструкции и характеристики.

– 0,17 м/с.

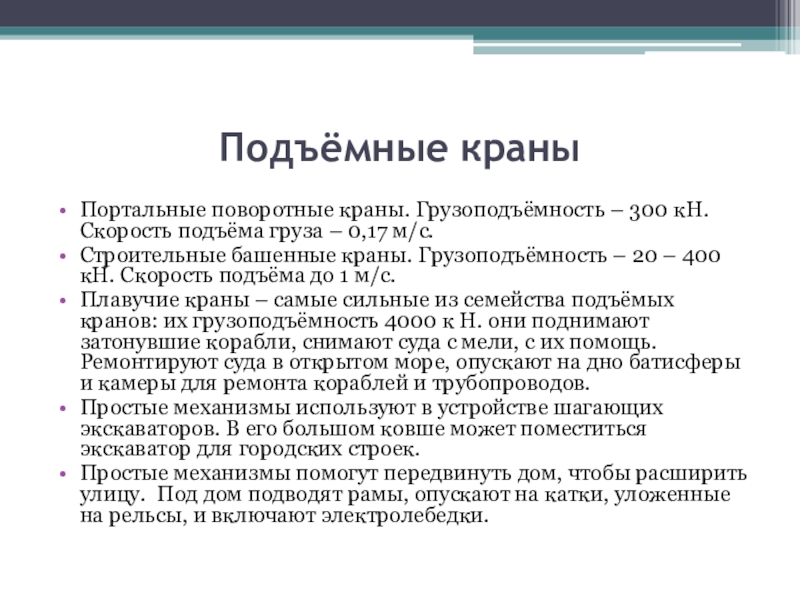

Строительные башенные краны. Грузоподъёмность – 20 – 400 кН. Скорость подъёма до 1 м/с.
Плавучие краны – самые сильные из семейства подъёмых кранов: их грузоподъёмность 4000 к Н. они поднимают затонувшие корабли, снимают суда с мели, с их помощь. Ремонтируют суда в открытом море, опускают на дно батисферы и камеры для ремонта кораблей и трубопроводов.

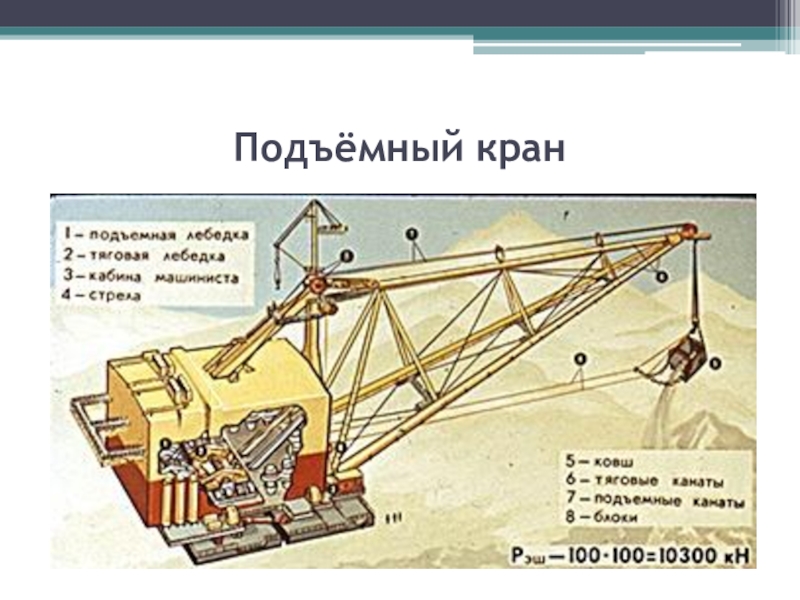

Простые механизмы используют в устройстве шагающих экскаваторов. В его большом ковше может поместиться экскаватор для городских строек.
Простые механизмы помогут передвинуть дом, чтобы расширить улицу. Под дом подводят рамы, опускают на катки, уложенные на рельсы, и включают электролебедки.

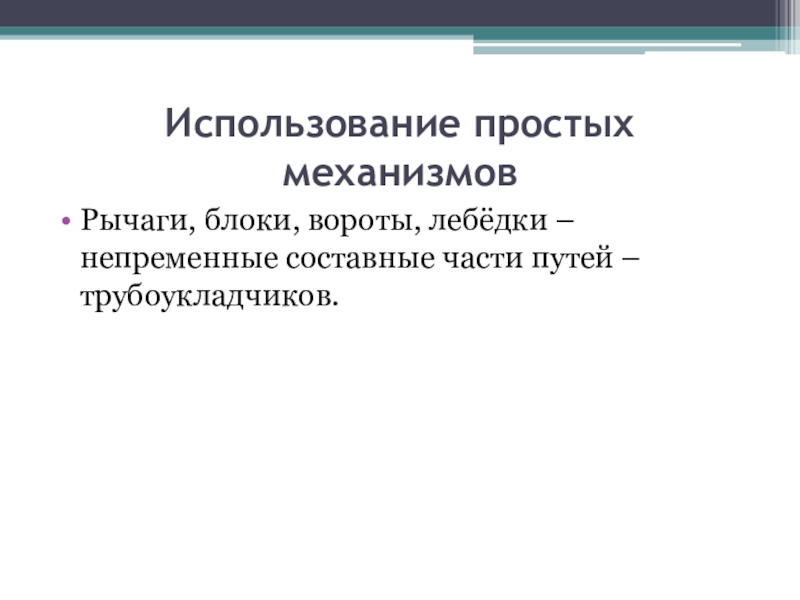

– трубоукладчиков.

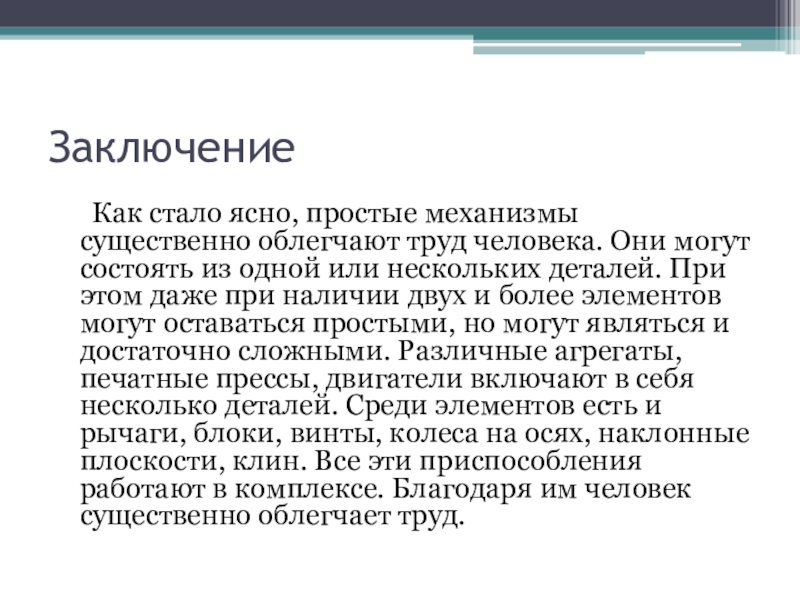

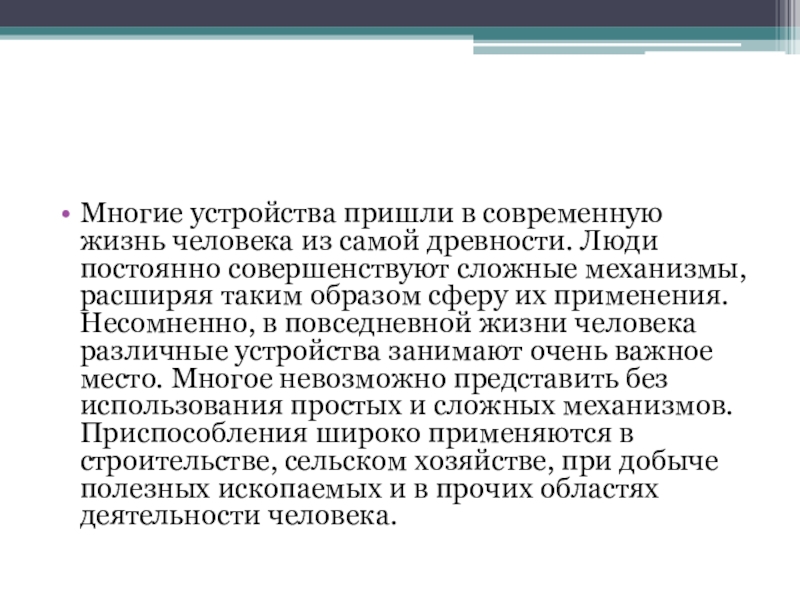

человека. Они могут состоять из одной или нескольких деталей. При этом даже при наличии двух и более элементов могут оставаться простыми, но могут являться и достаточно сложными. Различные агрегаты, печатные прессы, двигатели включают в себя несколько деталей. Среди элементов есть и рычаги, блоки, винты, колеса на осях, наклонные плоскости, клин. Все эти приспособления работают в комплексе. Благодаря им человек существенно облегчает труд.

по-разному. Цепи, ремни, шестерни или зубчатые колеса считаются наиболее распространенными устройствами, способствующими передаче усилия и заставляющими отдельные элементы двигаться медленнее или быстрее, в том или ином направлении. Сложными и высокоскоростными устройствами управляют, как правило, электронные приборы. Электрические датчики благодаря особой настройке показывают, когда необходимо включать тот или иной механизм, следят также за корректной и стабильной работой.

постоянно совершенствуют сложные механизмы, расширяя таким образом сферу их применения. Несомненно, в повседневной жизни человека различные устройства занимают очень важное место. Многое невозможно представить без использования простых и сложных механизмов. Приспособления широко применяются в строительстве, сельском хозяйстве, при добыче полезных ископаемых и в прочих областях деятельности человека.

конструкции мясорубки.

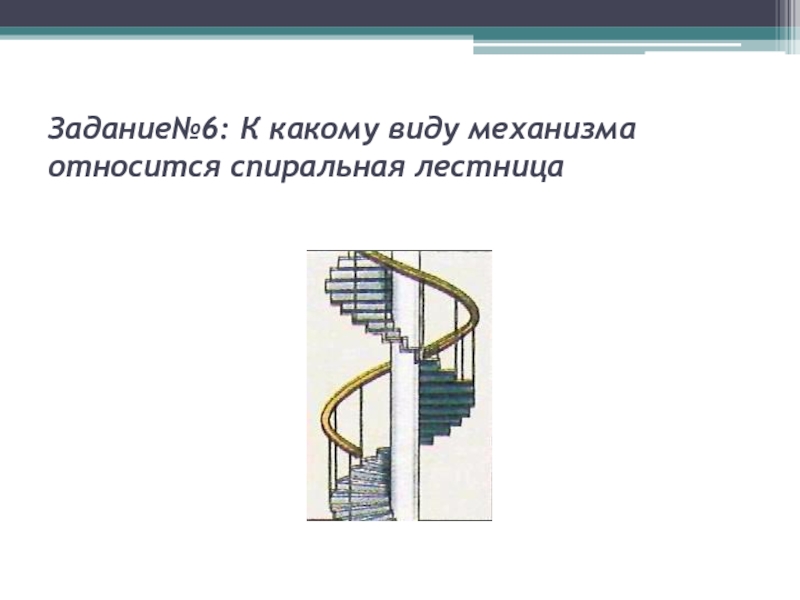

2.Решение практических заданий с №1 по №7. (Дифференцированный выбор заданий) с чётом возможностей обучающихся).
Оценка «5»- 6-7 заданий
Оценка «4» - 4-5 заданий
Оценка «3» – 3-4 задания
Оценка «2»- не усвоил учебный материал.
3.Контроль знаний обучающихся и выставление отметок с учётом мнений обучающихся.

мясорубки.


2. Собрать мясорубку по схеме.

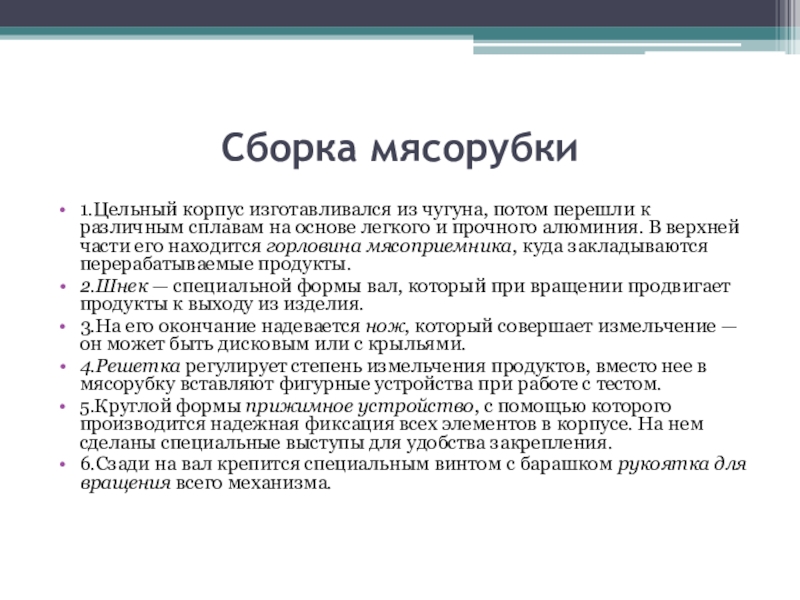

на основе легкого и прочного алюминия. В верхней части его находится горловина мясоприемника, куда закладываются перерабатываемые продукты.
2.Шнек — специальной формы вал, который при вращении продвигает продукты к выходу из изделия.
3.На его окончание надевается нож, который совершает измельчение — он может быть дисковым или с крыльями.
4.Решетка регулирует степень измельчения продуктов, вместо нее в мясорубку вставляют фигурные устройства при работе с тестом.
5.Круглой формы прижимное устройство, с помощью которого производится надежная фиксация всех элементов в корпусе. На нем сделаны специальные выступы для удобства закрепления.
6.Сзади на вал крепится специальным винтом с барашком рукоятка для вращения всего механизма.

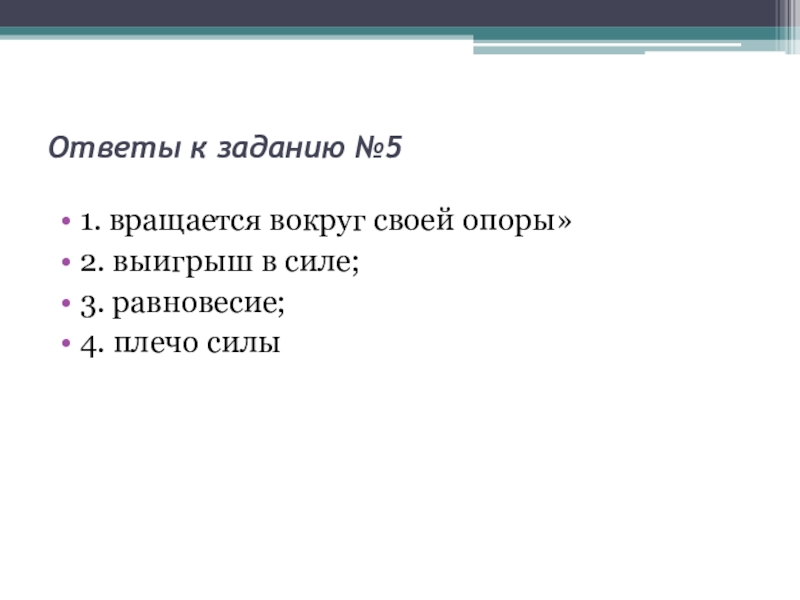

равновесие;
4. плечо силы

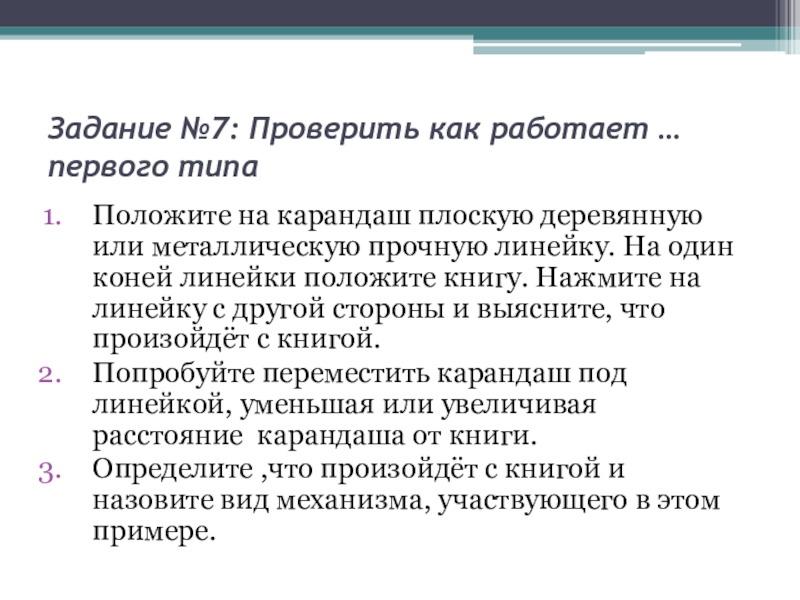

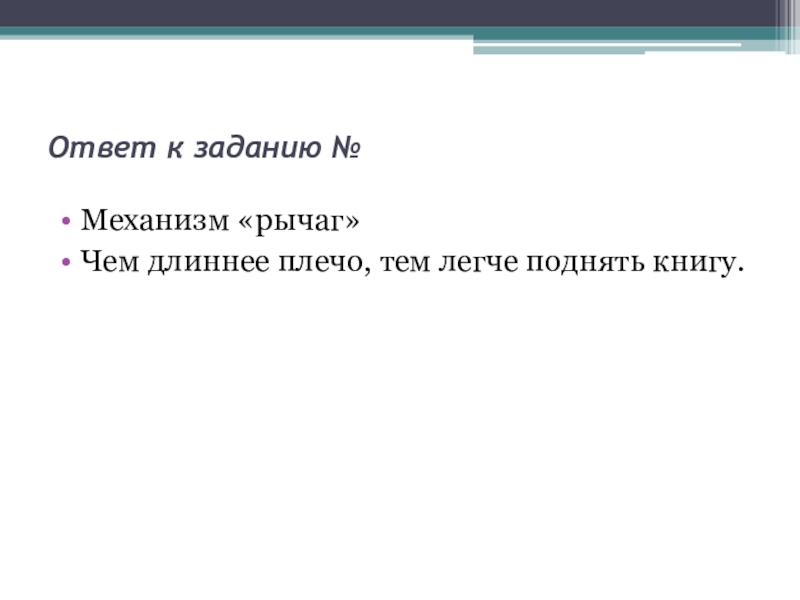

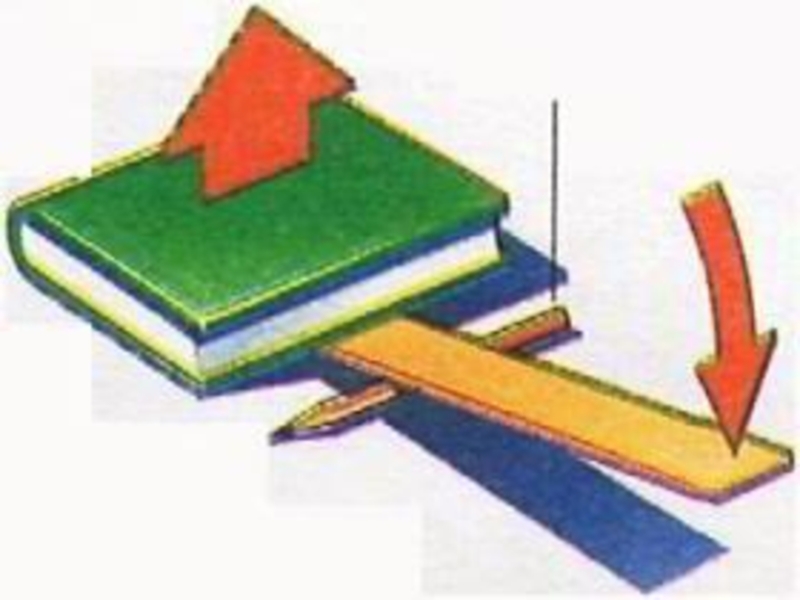

деревянную или металлическую прочную линейку. На один коней линейки положите книгу. Нажмите на линейку с другой стороны и выясните, что произойдёт с книгой.
Попробуйте переместить карандаш под линейкой, уменьшая или увеличивая расстояние карандаша от книги.
Определите ,что произойдёт с книгой и назовите вид механизма, участвующего в этом примере.

книгу.

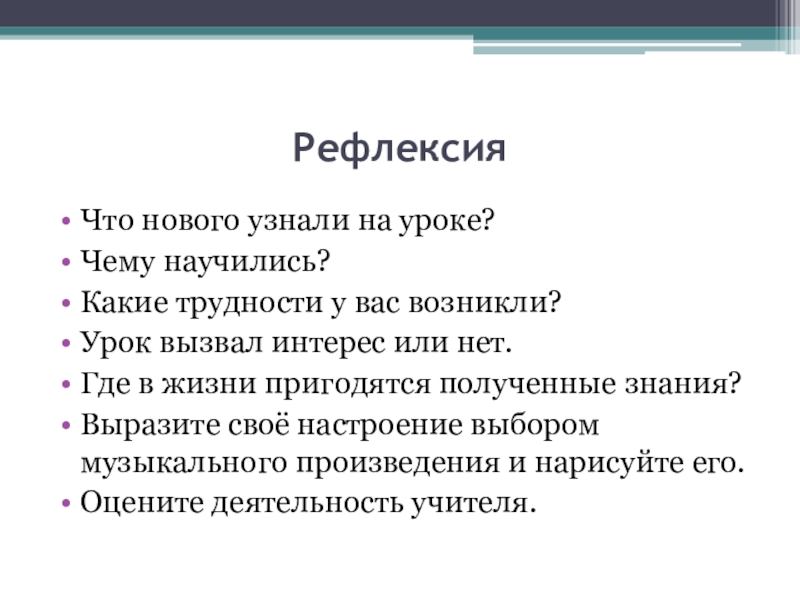

интерес или нет.
Где в жизни пригодятся полученные знания?
Выразите своё настроение выбором музыкального произведения и нарисуйте его.
Оцените деятельность учителя.

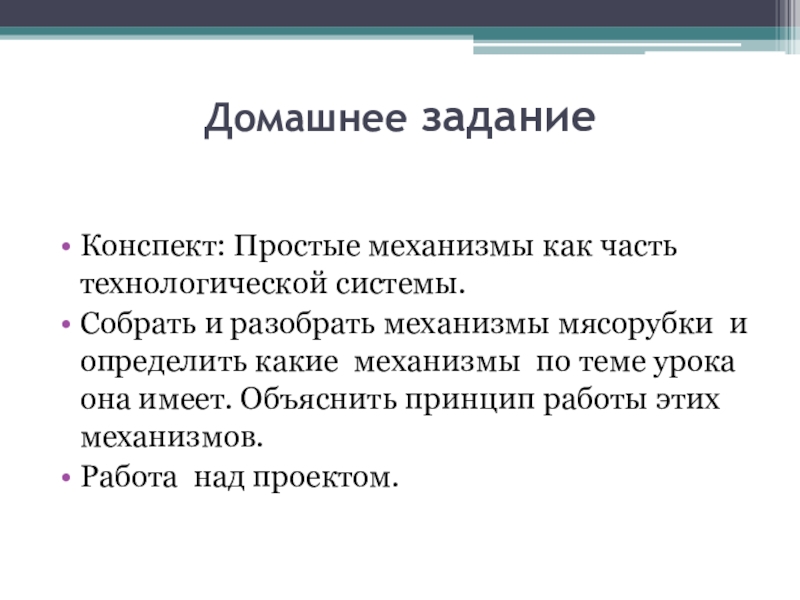

мясорубки и определить какие механизмы по теме урока она имеет. Объяснить принцип работы этих механизмов.
Работа над проектом.

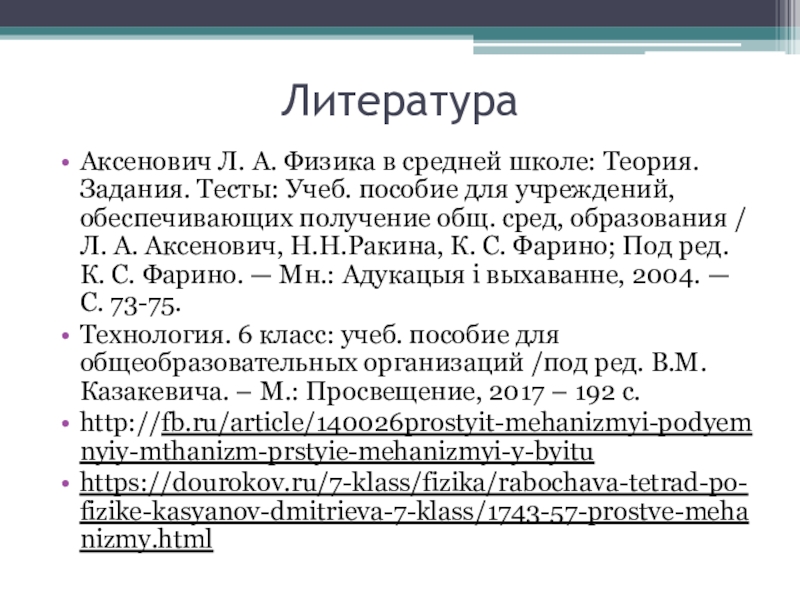

пособие для учреждений, обеспечивающих получение общ. сред, образования / Л. А. Аксенович, Н.Н.Ракина, К. С. Фарино; Под ред. К. С. Фарино. — Мн.: Адукацыя i выхаванне, 2004. — C. 73-75.
Технология. 6 класс: учеб. пособие для общеобразовательных организаций /под ред. В.М.Казакевича. – М.: Просвещение, 2017 – 192 с.
http://fb.ru/article/140026prostyit-mehanizmyi-podyemnyiy-mthanizm-prstyie-mehanizmyi-y-byitu
https://dourokov.ru/7-klass/fizika/rabochava-tetrad-po-fizike-kasyanov-dmitrieva-7-klass/1743-57-prostve-mehanizmy.html
