МДК 01.01. Основы технологии сварки и сварочное оборудование

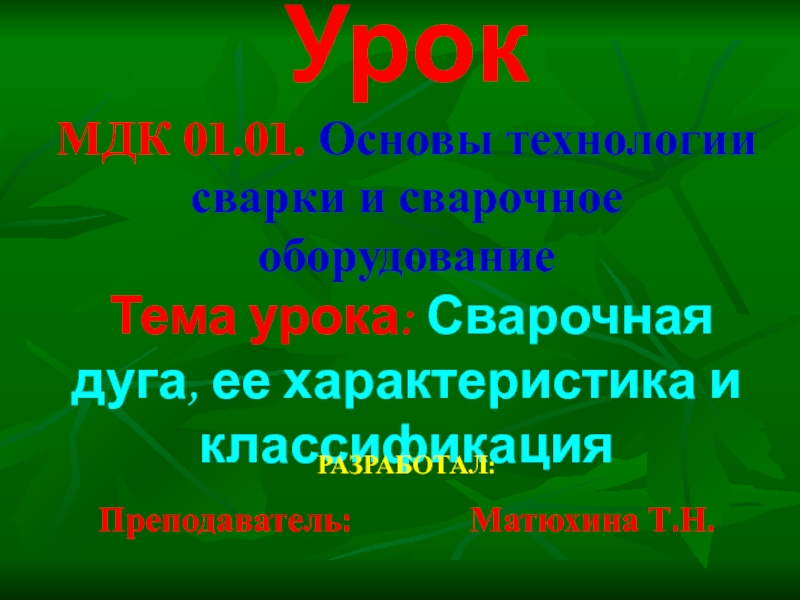

Тема урока: Сварочная дуга, ее характеристика и классификация
РАЗРАБОТАЛ:
Преподаватель: Матюхина Т.Н.
Презентация на тему Презентация урока Сварочная дуга, предмет презентации: Технология. Этот материал в формате pptx (PowerPoint) содержит 33 слайдов, для просмотра воспользуйтесь проигрывателем. Презентацию на заданную тему можно скачать внизу страницы, поделившись ссылкой в социальных сетях! Презентации взяты из открытого доступа или загружены их авторами, администрация сайта не отвечает за достоверность информации в них, все права принадлежат авторам презентаций и могут быть удалены по их требованию.
Урок
МДК 01.01. Основы технологии сварки и сварочное оборудование
Тема урока: Сварочная дуга, ее характеристика и классификация
РАЗРАБОТАЛ:
Преподаватель: Матюхина Т.Н.
Профессия: 15.01.05 Сварщик
(ручной и частично механизированной сварки (наплавки)
Содержание презентации:
Электричество в природе
Практическое использование электричества
Сварочная дуга: природа явления
Возникновение сварочной дуги
Условия устойчивого горения сварочной дуги
Строение сварочной дуги
Основные характеристики сварочной дуги
Домашнее задание
Закрепление пройденного материала

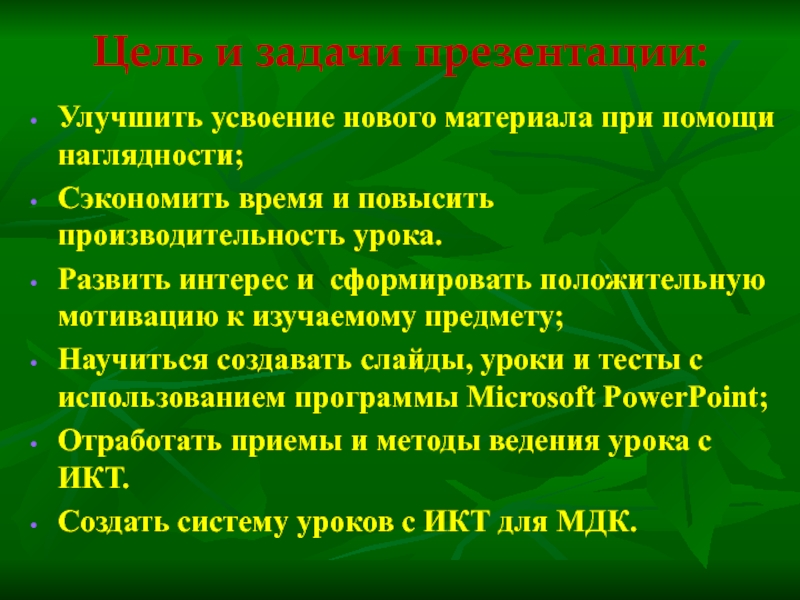

Цель и задачи презентации:
Улучшить усвоение нового материала при помощи наглядности;
Сэкономить время и повысить производительность урока.
Развить интерес и сформировать положительную мотивацию к изучаемому предмету;
Научиться создавать слайды, уроки и тесты с использованием программы Microsoft PowerPoint;
Отработать приемы и методы ведения урока с ИКТ.
Создать систему уроков с ИКТ для МДК.
Пламя, внесенное в пространство между двумя металлическими дисками, приводит к тому, что гальванометр отмечает появление тока.
Вывод: пламя, то есть газ, нагретый до высокой температуры, является проводником электрического тока.
Прохождение тока через газы называют газовым разрядом.
Опыт:
Сварочная дуга: природа явления

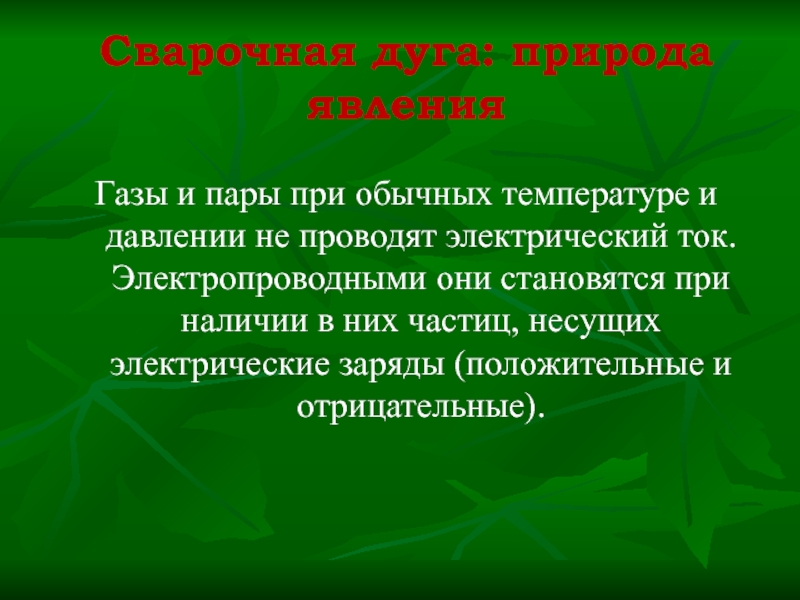

Газы и пары при обычных температуре и давлении не проводят электрический ток. Электропроводными они становятся при наличии в них частиц, несущих электрические заряды (положительные и отрицательные).

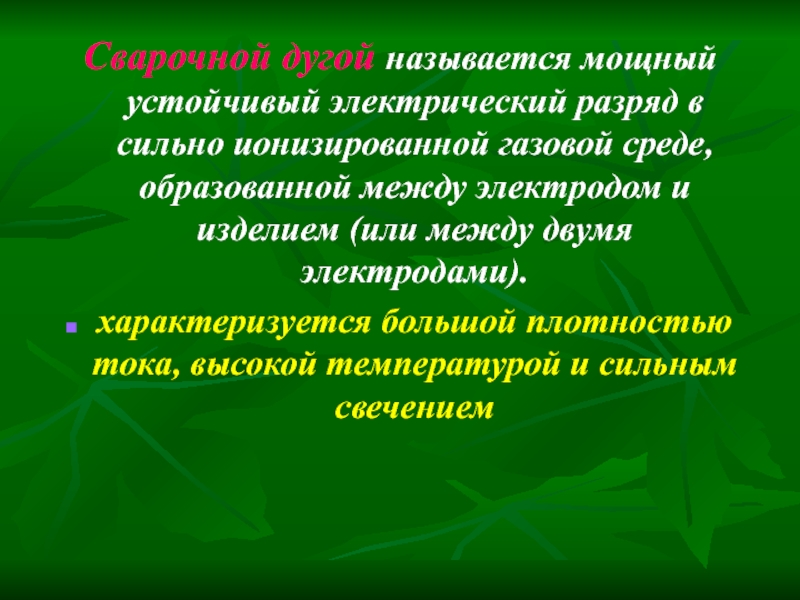

Сварочной дугой называется мощный устойчивый электрический разряд в сильно ионизированной газовой среде, образованной между электродом и изделием (или между двумя электродами).
характеризуется большой плотностью тока, высокой температурой и сильным свечением

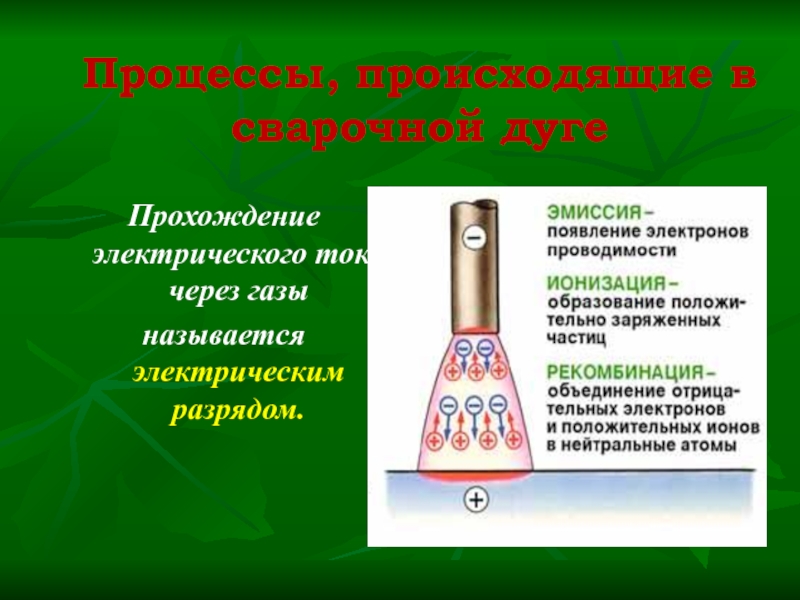

Процессы, происходящие в сварочной дуге
Прохождение электрического тока через газы
называется электрическим разрядом.
Условия для устойчивого горения дуги:

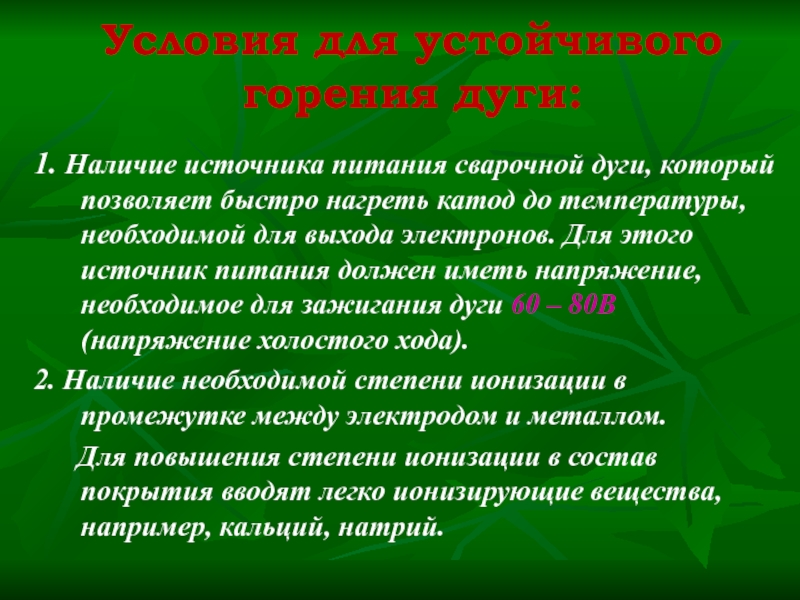

1. Наличие источника питания сварочной дуги, который позволяет быстро нагреть катод до температуры, необходимой для выхода электронов. Для этого источник питания должен иметь напряжение, необходимое для зажигания дуги 60 – 80В (напряжение холостого хода).
2. Наличие необходимой степени ионизации в промежутке между электродом и металлом.
Для повышения степени ионизации в состав покрытия вводят легко ионизирующие вещества, например, кальций, натрий.

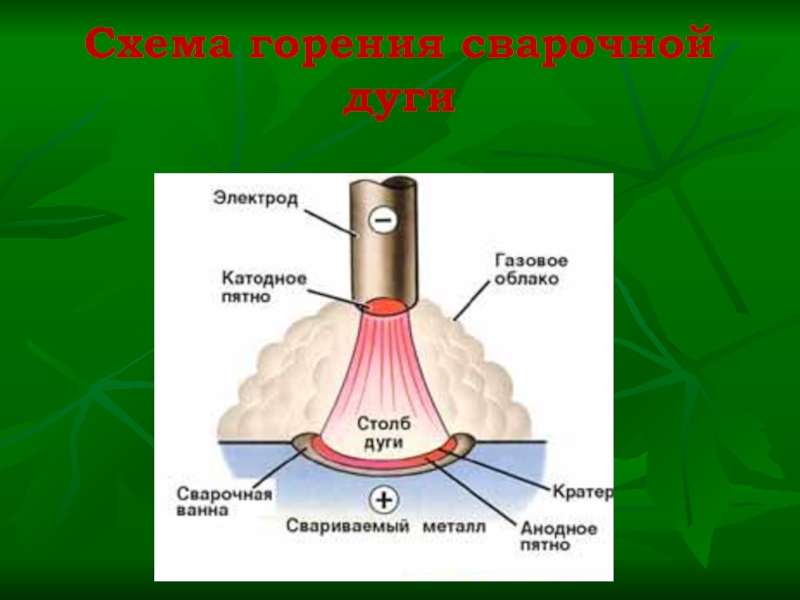

Строение сварочной дуги

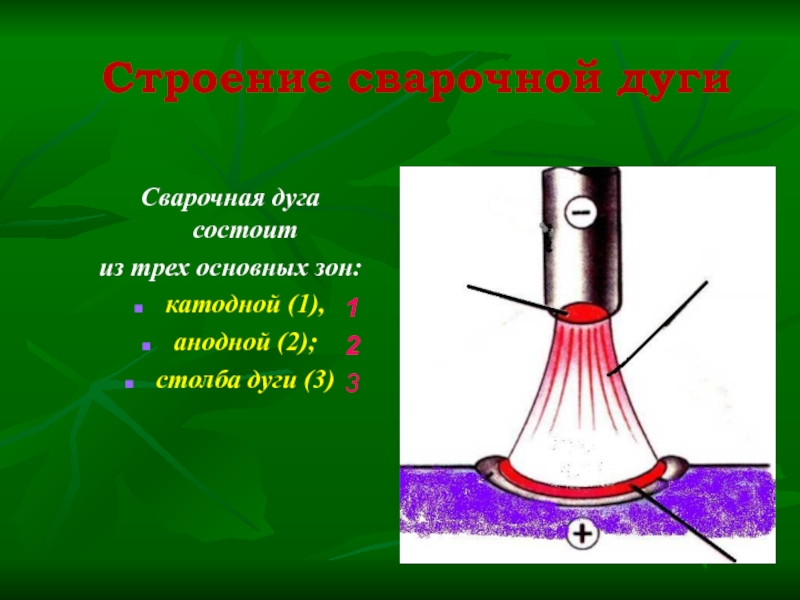

Сварочная дуга состоит
из трех основных зон:
катодной (1),
анодной (2);
столба дуги (3)
3
1
2

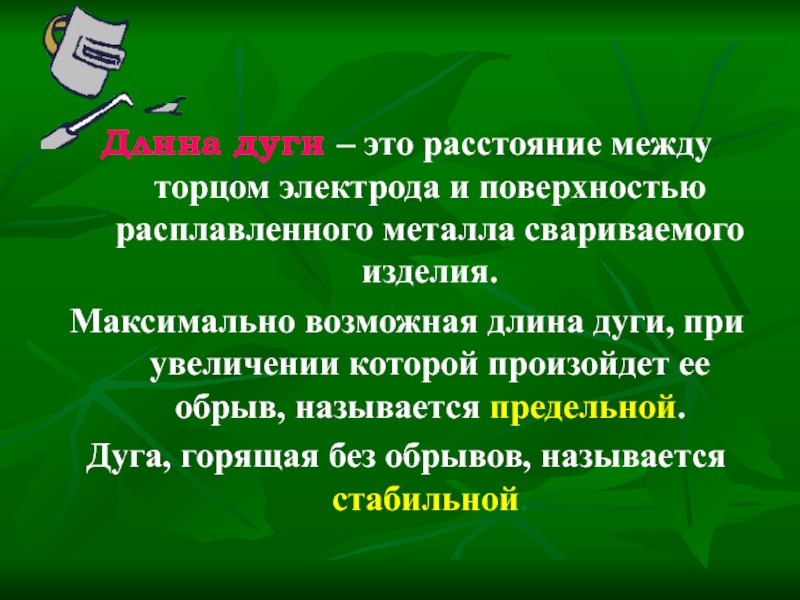

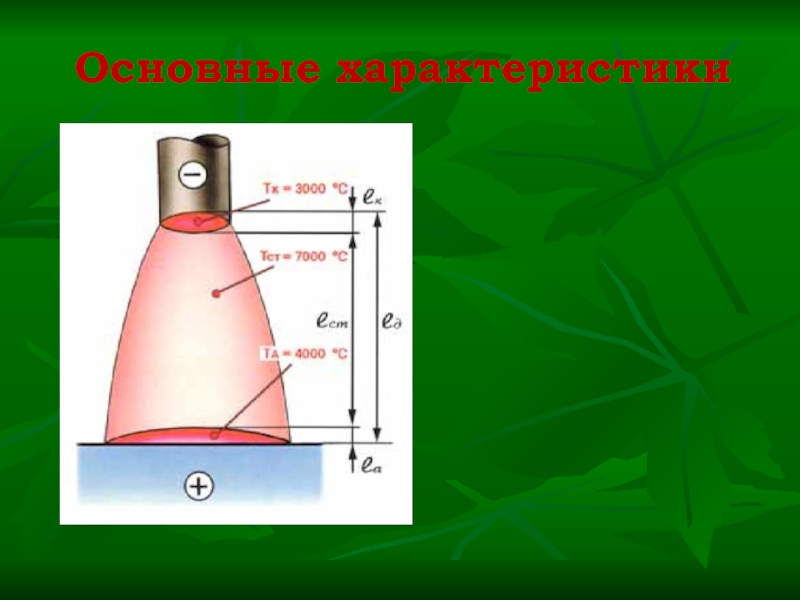

Длина дуги – это расстояние между торцом электрода и поверхностью расплавленного металла свариваемого изделия.
Максимально возможная длина дуги, при увеличении которой произойдет ее обрыв, называется предельной.
Дуга, горящая без обрывов, называется стабильной.
Вывод:

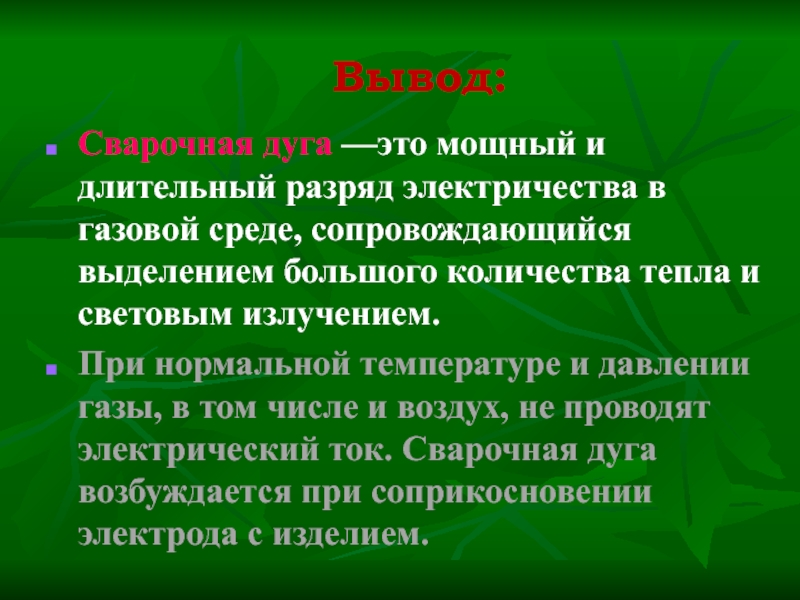

Сварочная дуга —это мощный и длительный разряд электричества в газовой среде, сопровождающийся выделением большого количества тепла и световым излучением.
При нормальной температуре и давлении газы, в том числе и воздух, не проводят электрический ток. Сварочная дуга возбуждается при соприкосновении электрода с изделием.
Вывод:

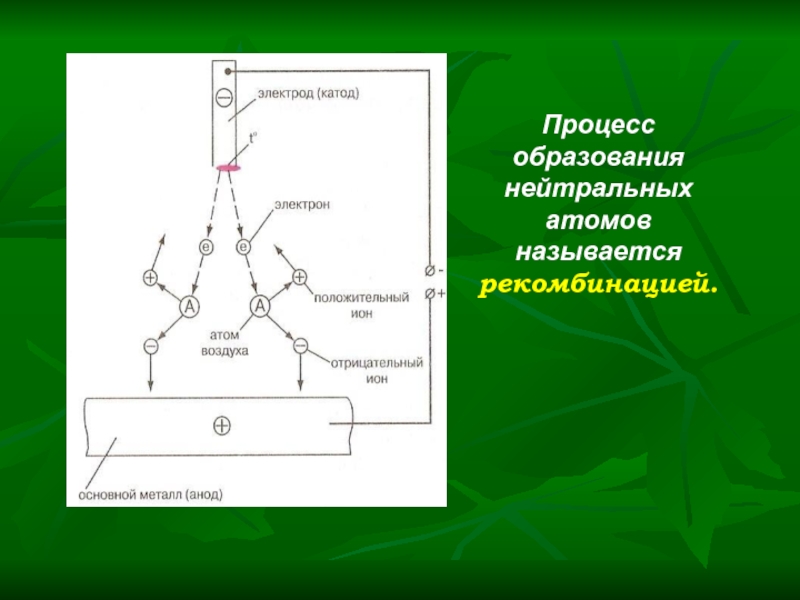

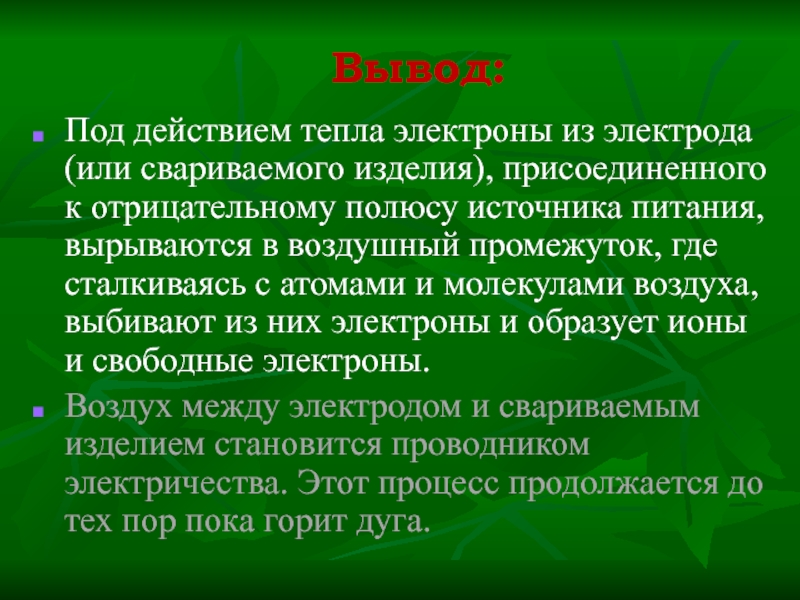

Под действием тепла электроны из электрода (или свариваемого изделия), присоединенного к отрицательному полюсу источника питания, вырываются в воздушный промежуток, где сталкиваясь с атомами и молекулами воздуха, выбивают из них электроны и образует ионы и свободные электроны.
Воздух между электродом и свариваемым изделием становится проводником электричества. Этот процесс продолжается до тех пор пока горит дуга.
1. Как называется процесс образования электронов и ионов при сварке?
ионизация;

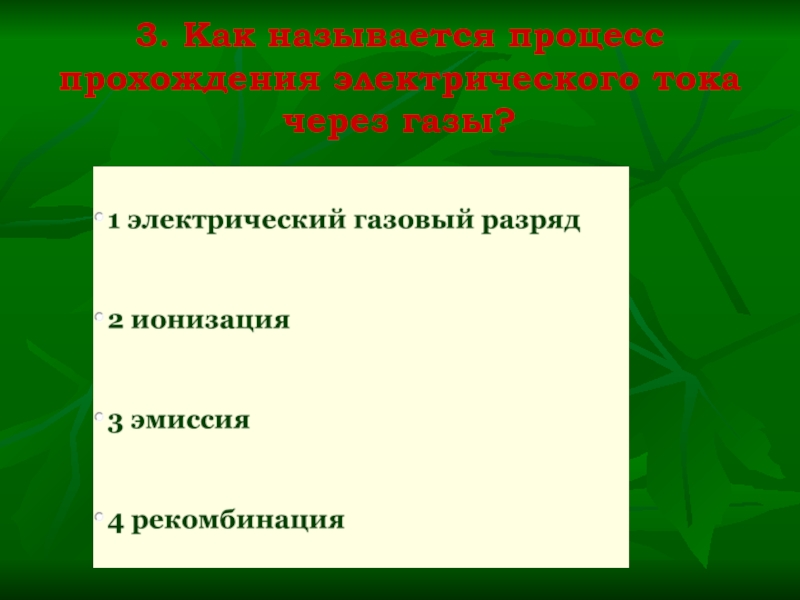

3. Как называется процесс прохождения электрического тока через газы?
ионизация;

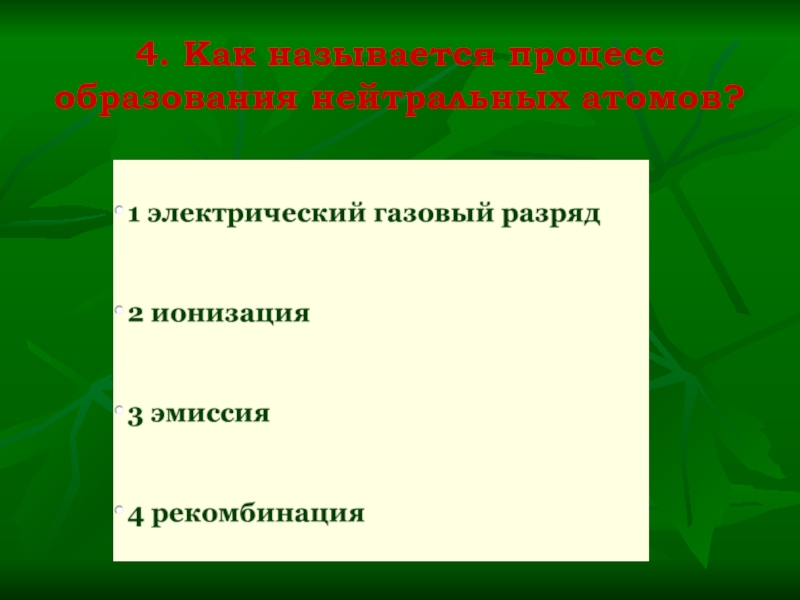

5. Как называется мощный устойчивый электрический разряд в ионизированной газовой среде?
ионизация;
Домашнее задание:
Изучить материал по учебникам: В.Г. Лупачев «Ручная дуговая сварка», стр. 78 – 87,
И.М. Вознесенская «Основы теории ручной дуговой сварки» стр. 50 – 53.
Составить кроссворд, используя новые термины, изученные на уроке.
