Презентация, доклад Техника заполнения шва по длине
Содержание
- 1. Презентация Техника заполнения шва по длине
- 2. Тема: «Техника дуговой сварки. Движения электрода
- 3. Тема: «Техника дуговой сварки. Движения электрода
- 4. Тема: «Техника дуговой сварки. Движения электрода
- 5. Продолжая рассматривать тему: «Техника дуговой сварки» перейдем к вопросу «Техника заполнения шва по длине»
- 6. По длине различают:• короткие швы –
- 7. Короткие швы – менее 300 мм Они
- 8. Обозначим точку начала сварки «НС» НССварку ведем
- 9. Повторим технику
- 10. Средние швы – от 300 мм до
- 11. Обозначим точку начала сварки «НС» Сварку ведем
- 12. Возбуждая дугу после формирования первого участка, следует

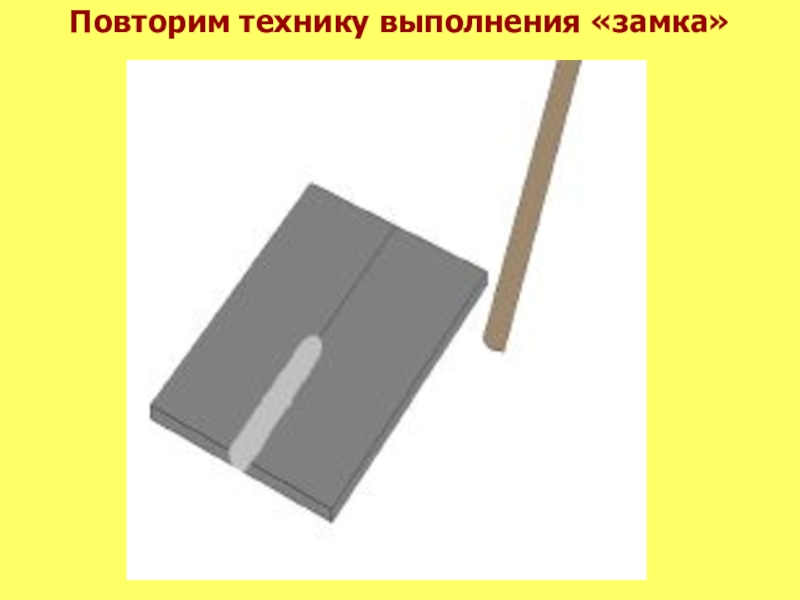

- 13. Повторим технику выполнения «замка»

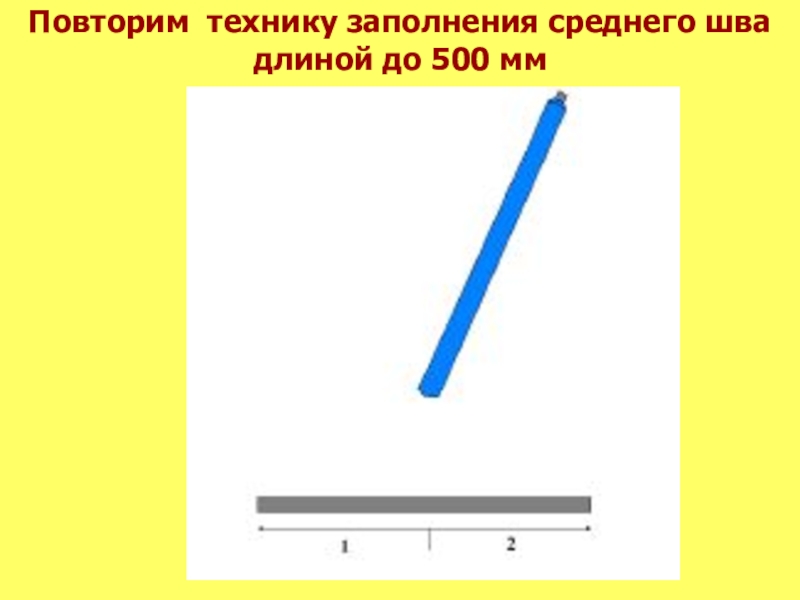

- 14. Повторим технику заполнения среднего шва длиной до 500 мм
- 15. Изобразите в конспекте технику заполнения средних швов «от середины в разные стороны» 500 ммНС25025012
- 16. Средние швы – длиной более 500 мм
- 17. 1000 ммНСКСПронумеруем 4 участка по направлению сварки,
- 18. Изобразите в конспекте технику заполнения средних швов
- 19. Повторим технику заполнения среднего шва длиной более 500 мм
- 20. Длинные швы – длиной более 1 мзаполняются
- 21. заполняются обратно - ступенчатым способом от середины
- 22. Изобразите в конспекте технику заполнения швов длиной
- 23. Домашнее задание: 1. Зарисуйте в конспекте
- 24. Ответить на вопросы по уроку: 1.
- 25. Эталон ответов. Вариант 1.
- 26. Короткие длиной до 250-300 ммСредние длиной
Слайд 2Тема: «Техника дуговой сварки.
Движения электрода при сварке»
Какое движение электрода поддерживает стабильное горение дуги?
2. Какую ширину имеет ниточный валик?
3. Какие движения электрода формируют уширенный валик?
4. Какую ширину будет иметь валик, если он выполняется электродом d = 3 мм с движением «полумесяц»?
5. Какие колебательные движения увеличивают глубину проплавления?
Вариант 2.
Какую длину должна иметь сварочная дуга при сварке?
Какие движения электрода формируют ниточный валик?
Какую ширину имеет уширенный валик?
Какую ширину будет иметь валик, если он выполняется электродом d = 4 мм с движением «восьмеркой»?
5. Какие колебательные движения улучшают сплавление по кромкам?

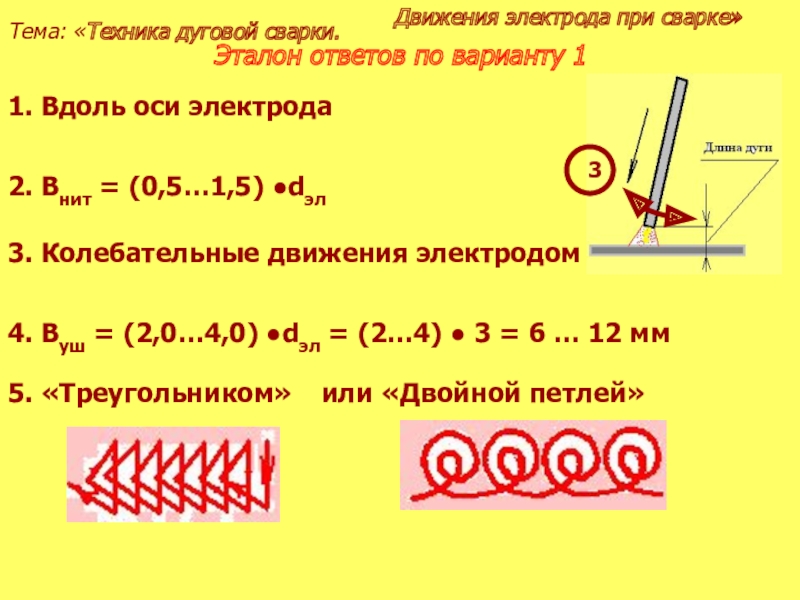

Слайд 3Тема: «Техника дуговой сварки.
Движения электрода при сварке»
Эталон ответов по варианту
1. Вдоль оси электрода
2. Внит = (0,5…1,5) ●dэл
3. Колебательные движения электродом
3
4. Вуш = (2,0…4,0) ●dэл = (2…4) ● 3 = 6 … 12 мм
5. «Треугольником»
или «Двойной петлей»
Слайд 4Тема: «Техника дуговой сварки.
Движения электрода при сварке»
Эталон ответов по варианту
1. ℓд = (0,8…1,1) ●dэл
2. Вдоль оси электрода -1 и
4. Вуш = (2,0…4,0) ●dэл = (2…4) ● 4 = 8 … 16 мм
5. «Восьмеркой»
или «Двойной восьмеркой»
1
по направлению сварки - 2
2
3. Вуш = (2,0…4,0) ●dэл
Слайд 5Продолжая рассматривать тему: «Техника дуговой сварки» перейдем к вопросу «Техника заполнения

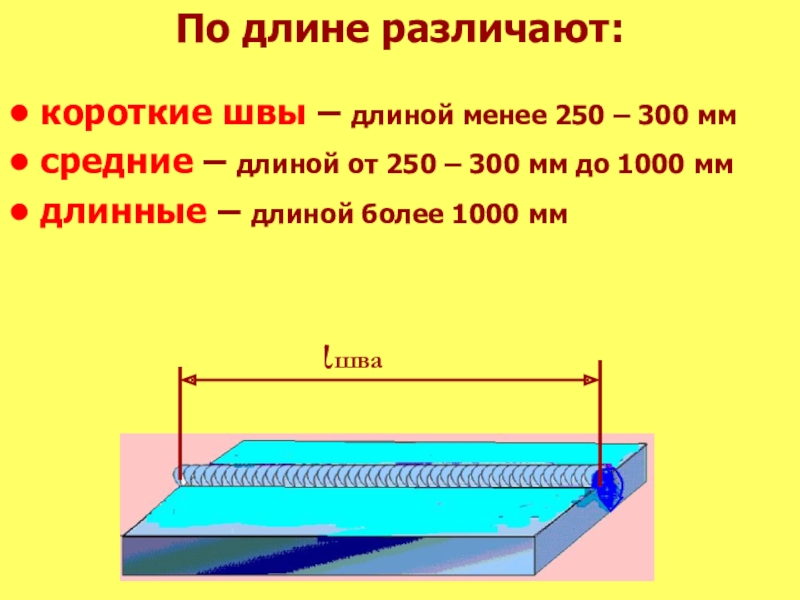

Слайд 6
По длине различают:
• короткие швы – длиной менее 250 –
• средние – длиной от 250 – 300 мм до 1000 мм
• длинные – длиной более 1000 мм
ιшва
Слайд 7Короткие швы – менее 300 мм
Они заполняются от начала до
«на проход»
менее 300 мм
Зададим направление сварки «ОТ СЕБЯ»
Слайд 8
Обозначим точку начала сварки «НС»
НС
Сварку ведем от начала сварки «НА
Точка, в которой обрываем сварочную дугу, называется «КС» - окончание сварки
КС
Изобразите в конспекте технику заполнения швов «на проход»
НС
КС

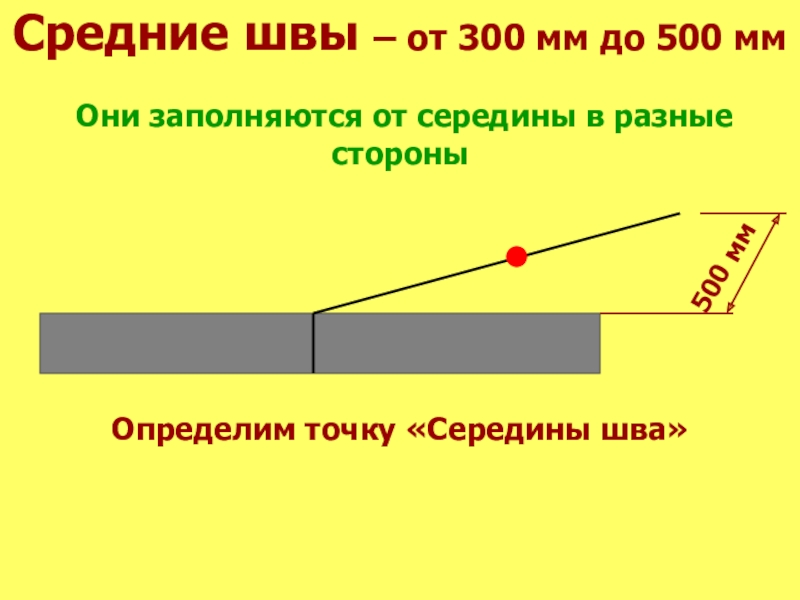

Слайд 10Средние швы – от 300 мм до 500 мм
Они заполняются
500 мм
Определим точку «Середины шва»

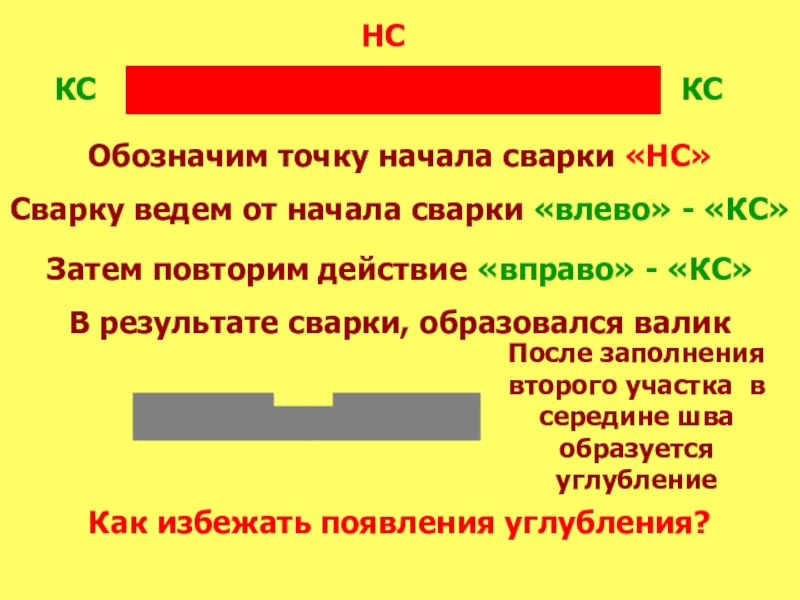

Слайд 11
Обозначим точку начала сварки «НС»
Сварку ведем от начала сварки «влево»
Затем повторим действие «вправо» - «КС»
НС
КС
В результате сварки, образовался валик
КС
После заполнения второго участка в середине шва образуется углубление
Как избежать появления углубления?

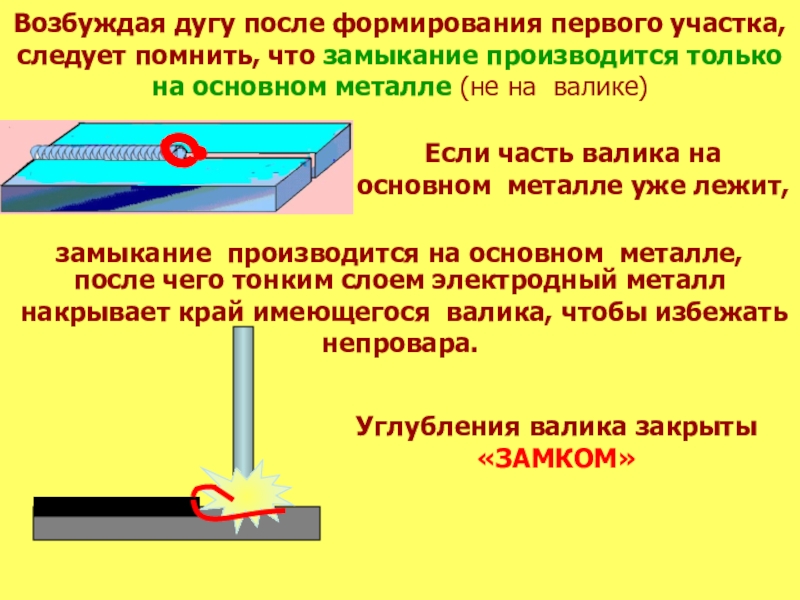

Слайд 12
Возбуждая дугу после формирования первого участка, следует помнить, что замыкание производится
после чего тонким слоем электродный металл
накрывает край имеющегося валика, чтобы избежать непровара.
Если часть валика на основном металле уже лежит,
замыкание производится на основном металле,
Углубления валика закрыты «ЗАМКОМ»

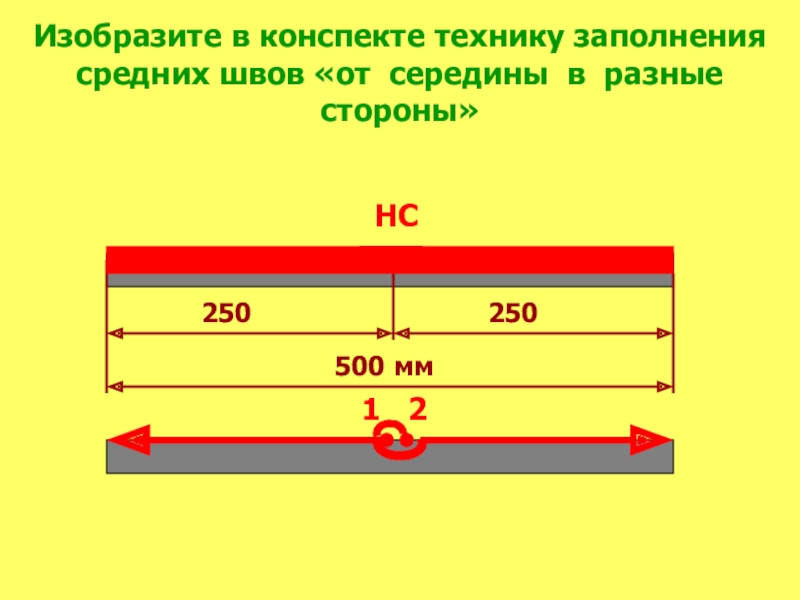

Слайд 15Изобразите в конспекте технику заполнения средних швов «от середины в разные
500 мм
НС
250
250
1
2
Слайд 16Средние швы – длиной более 500 мм
Они заполняются участками длиной
1000 мм
Количество участков определяется по формуле: К = ℓ : 250 (полученное число округляется до целого в большую сторону)
Зададим направление сварки «ОТ СЕБЯ»
Определим точку «НС» - начало сварки
НС
Определим количество участков: К = ℓ : 250 = 1000 : 250 = 4 участка
Слайд 17
1000 мм
НС
КС
Пронумеруем 4 участка по направлению сварки, т.е. от точки начала
1 участок
2 участок
3 участок
4 участок
Сварку ведут участками от конца каждого участка к его началу (не забывая про «Замок»)
По данному правилу сварку начинаем с конца первого участка к его началу
Сварка последнего участка ведется от начала участка к точке окончания сварки «КС»

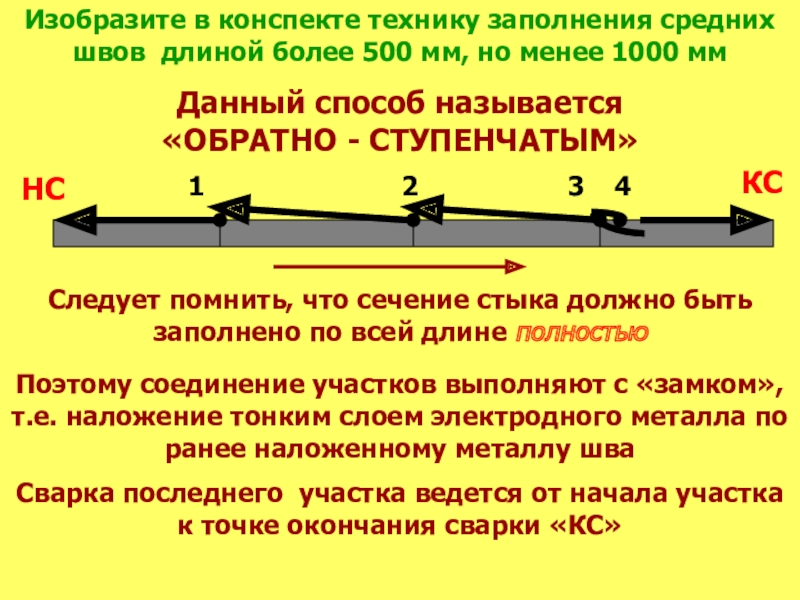

Слайд 18Изобразите в конспекте технику заполнения средних швов длиной более 500 мм,
Данный способ называется «ОБРАТНО - СТУПЕНЧАТЫМ»
Следует помнить, что сечение стыка должно быть заполнено по всей длине полностью
Поэтому соединение участков выполняют с «замком», т.е. наложение тонким слоем электродного металла по ранее наложенному металлу шва
НС
1
2
3
Сварка последнего участка ведется от начала участка к точке окончания сварки «КС»
4
КС

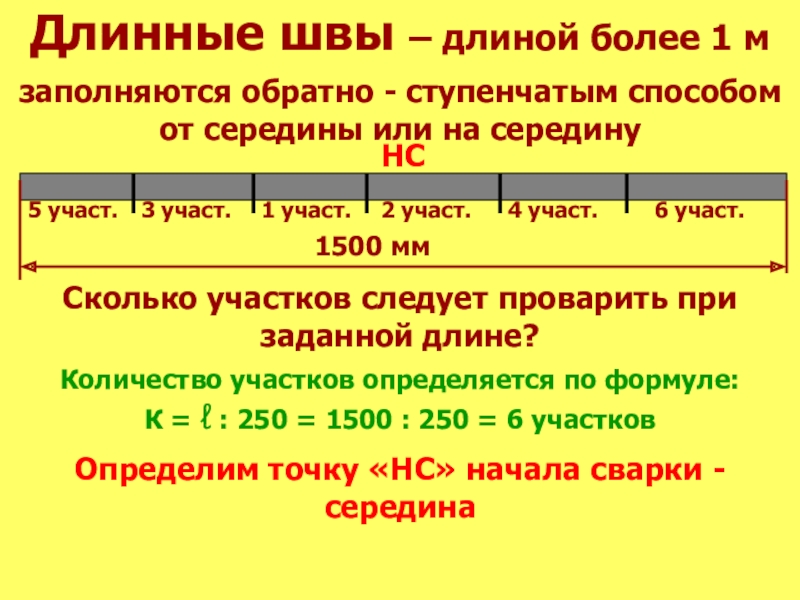

Слайд 20Длинные швы – длиной более 1 м
заполняются обратно - ступенчатым способом
1500 мм
Количество участков определяется по формуле: К = ℓ : 250 = 1500 : 250 = 6 участков
Сколько участков следует проварить при заданной длине?
Определим точку «НС» начала сварки - середина
НС
1 участ.
2 участ.
3 участ.
4 участ.
5 участ.
6 участ.
Слайд 21заполняются обратно - ступенчатым способом от середины или на середину
1500 мм
НС
1
2 участ.
3 участ.
4 участ.
5 участ.
6 участ.
Сварку ведут участками от конца каждого участка к его началу (не забывая про «Замок»)
Сварка последнего участка ведется от начала участка к точке окончания сварки «КС»
КС
КС
Слайд 22Изобразите в конспекте технику заполнения швов длиной более 1000 мм –
НС
1 участ.
2 участ.
3 участ.
4 участ.
5 участ.
6 участ.
КС
КС
Изобразите в конспекте технику заполнения швов длиной 1500 мм «НА СЕРЕДИНУ»
Слайд 23Домашнее задание: 1. Зарисуйте в конспекте технику выполнения валика длиной
Вывод:
1. Техника заполнения шва по длине
определяется длиной шва;
2. Выбор техники определяет минимальные деформации сварного изделия;
3. При заполнении шва отдельными участками необходимо выполнять «замок», чтобы прочность шва не снижалась.
Слайд 24Ответить на вопросы по уроку: 1. От чего зависит способ заполнения
Вариант 1
750 мм?
Вариант 2
1. 490 мм?
Слайд 25Эталон ответов. Вариант 1.
От длины шва.
3 электрода (750 : 250 =3)
2 «замка».
Обратноступенчатый.
От длины шва.
2 электрода (490 : 250 =2)
1 «замок».
От середины в разные стороны.
Слайд 26Короткие длиной до 250-300 мм
Средние длиной до
500 мм
Средние длиной
500 мм до 1м
Длинные длиной более
1м
От начала сварки до конца «на проход»
НС
КС
От середины в разные стороны участками 1,2
НС
1
2
Обратноступенчатым способом участками 1-4
1
2
3
4
Обратноступенчатым способом от середины или на середину участками 1-6
1
2
3
4
5
6
