Презентация, доклад по устройству насосов

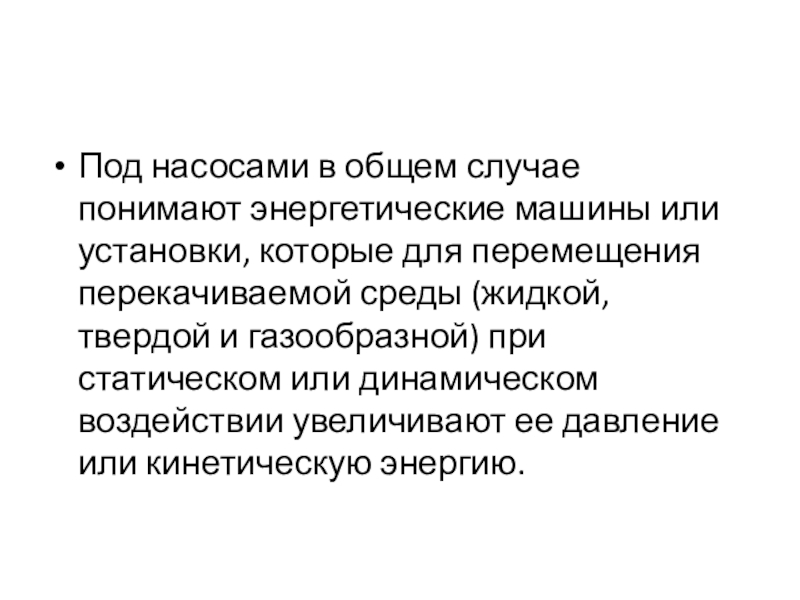

для перемещения перекачиваемой среды (жидкой, твердой и газообразной) при статическом или динамическом воздействии увеличивают ее давление или кинетическую энергию.

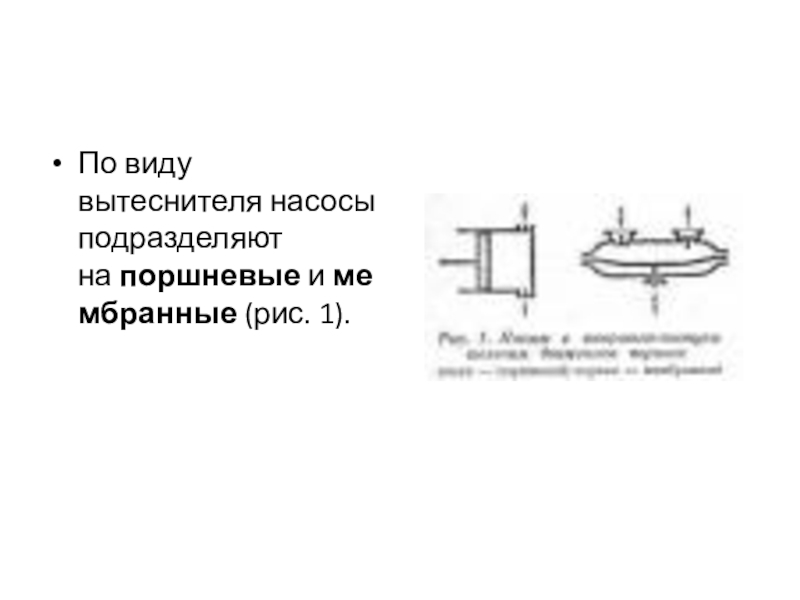

действия, а также по виду перекачиваемой жидкости.  Насосы по принципу действия подающего элемента подразделяют на насосы возвратно-поступательного действия, роторные и динамические.

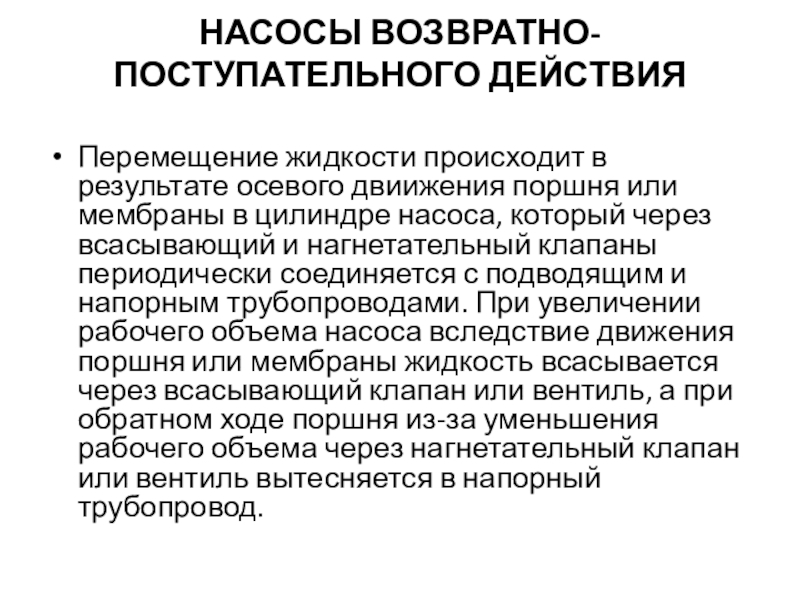

мембраны в цилиндре насоса, который через всасывающий и нагнетательный клапаны периодически соединяется с подводящим и напорным трубопроводами. При увеличении рабочего объема насоса вследствие движения поршня или мембраны жидкость всасывается через всасывающий клапан или вентиль, а при обратном ходе поршня из-за уменьшения рабочего объема через нагнетательный клапан или вентиль вытесняется в напорный трубопровод.

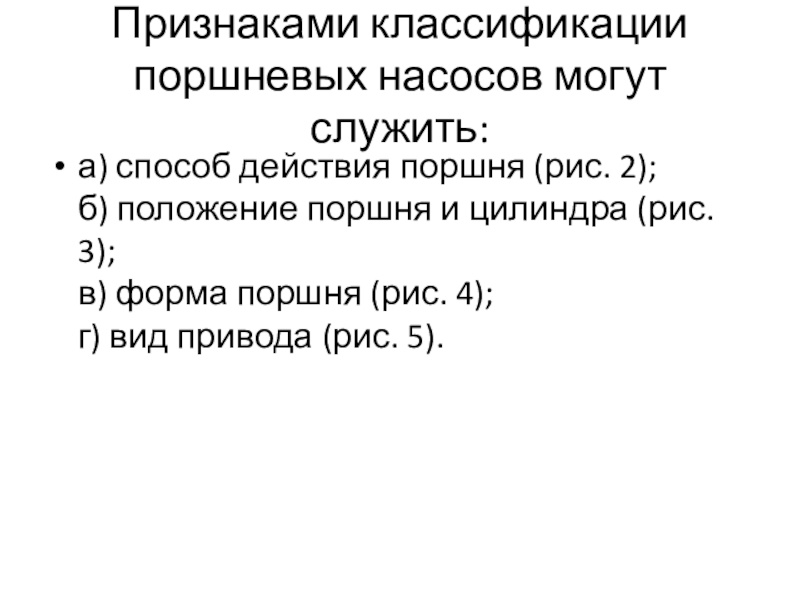

б) положение поршня и цилиндра (рис. 3); в) форма поршня (рис. 4);  г) вид привода (рис. 5).

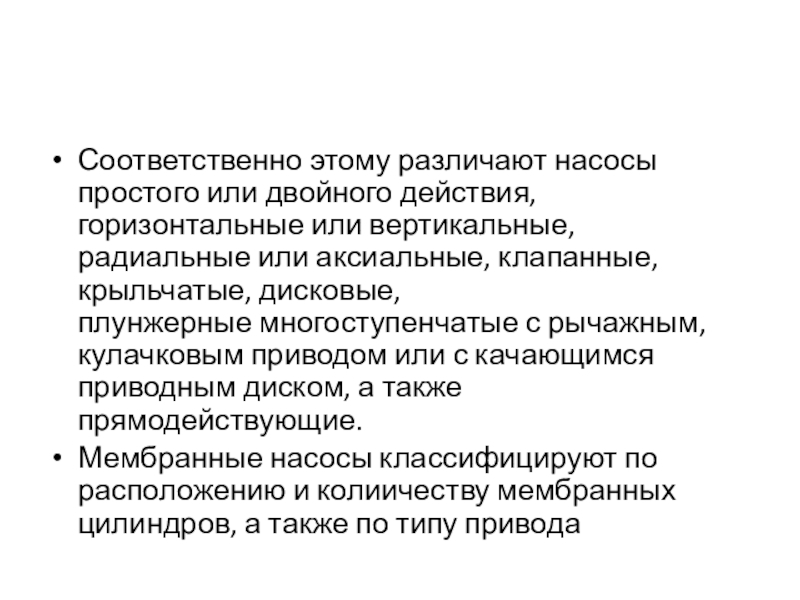

радиальные или аксиальные, клапанные, крыльчатые, дисковые, плунжерные многоступенчатые с рычажным, кулачковым приводом или с качающимся приводным диском, а также прямодействующие.
Мембранные насосы классифицируют по расположению и колиичеству мембранных цилиндров, а также по типу привода

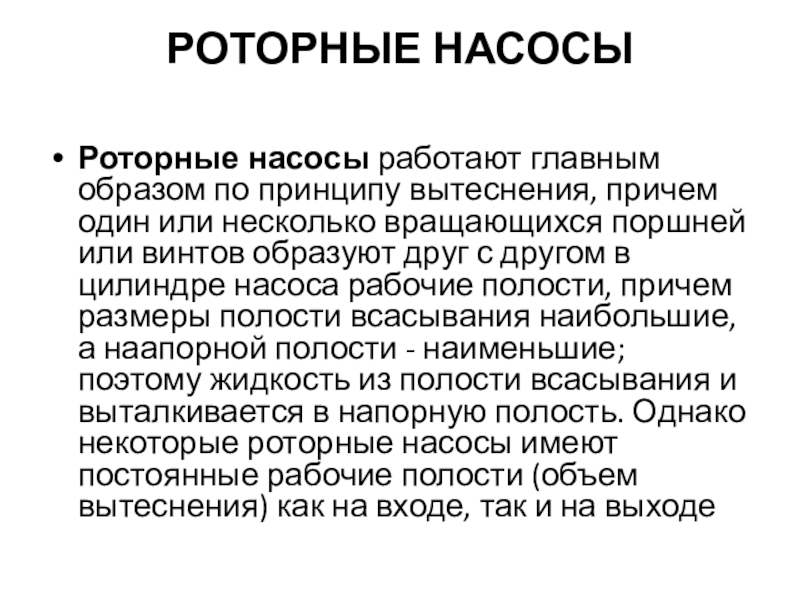

несколько вращающихся поршней или винтов образуют друг с другом в цилиндре насоса рабочие полости, причем размеры полости всасывания наибольшие, а наапорной полости - наименьшие; поэтому жидкость из полости всасывания и выталкивается в напорную полость. Однако некоторые роторные насосы имеют постоянные рабочие полости (объем вытеснения) как на входе, так и на выходе

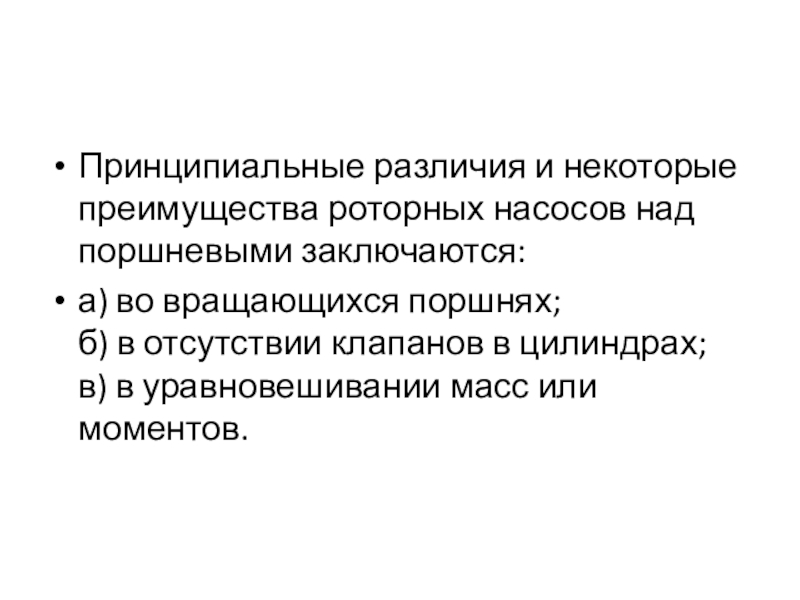

вращающихся поршнях;  б) в отсутствии клапанов в цилиндрах;  в) в уравновешивании масс или моментов.

вращающихся поршнях;  б) в отсутствии клапанов в цилиндрах;  в) в уравновешивании масс или моментов.

основных типов, а именно: шестеренные, винтовые, коловратные, пластинчатые, роликовые.

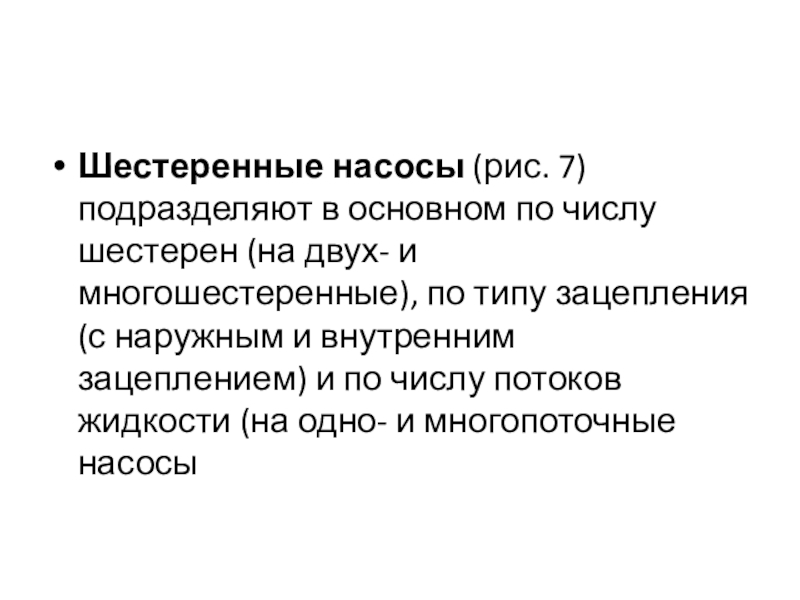

и многошестеренные), по типу зацепления (с наружным и внутренним зацеплением) и по числу потоков жидкости (на одно- и многопоточные насосы

перемещается от входной к напорной полости насоса. Взаимное зацепление зубьев, а также малые радиальные и торцовые зазоры между шестернями и корпусом уменьшают протечки перекачиваемой жидкости.

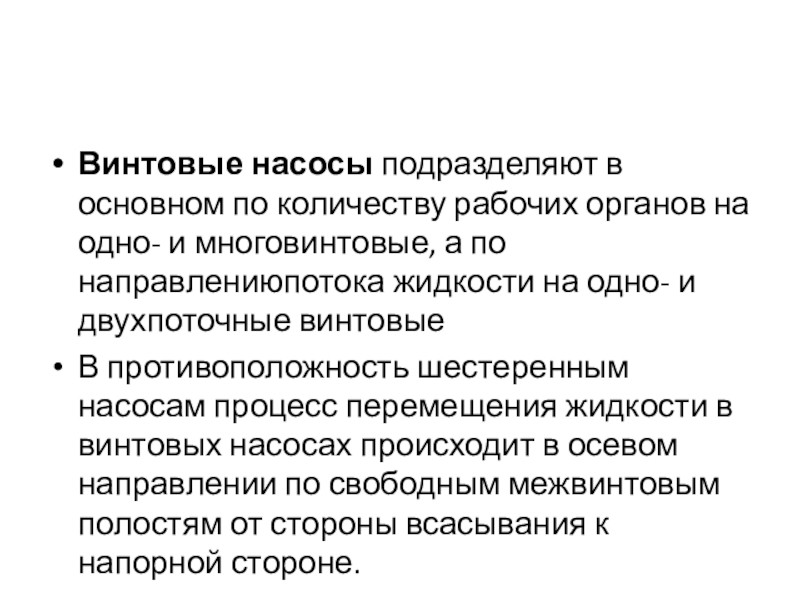

многовинтовые, а по направлениюпотока жидкости на одно- и двухпоточные винтовые
В противоположность шестеренным насосам процесс перемещения жидкости в винтовых насосах происходит в осевом направлении по свободным межвинтовым полостям от стороны всасывания к напорной стороне.

вида xapaктерны так называемые двухвальные насосы с одно- или многоопрофильными роторами различной формы поперечного сечения . Почти все коловратные насосы перемещают перекачиваемую жидкость от стороны всасывания к напорной стороне без изменения объема полости вытеснения

простого и двойного действия (рис. 10), а по виду ротора на одно- и многоопластинчатые насосы (шиберные).
Рабочий процесс этих типов характеризуется изменяющимся (серповидным) рабочим объемом полостей всасывания и напора. Уплотнение между входным и напорным патрубками осуществляется плоскими пластинами или лопатками, помещенными в пазах ротора, при минимальных радиальных и торцовых зазоорах между ротором и корпусом.

(рис. 11). В данном случае эффект нагнетания обусловливается вращающимися поршнями, эксцентрично расположенными в корпусе, которые приводят эластичную оболочку в колебательное движение и перемещают жидкость вследствие быстрого изменения (пропорционально частоте вращения) рабочего объема полостей всасывания и напора

динамическому принципу. В результате вращения рабочих колес внутри рабочего пространства насоса кинетическая энергия от рабочего колеса передается перекачиваемой жидкости, которая в последующих элементах (диффузоре, направляющем аппарате, спирали) в большей части преобразуется в энергию давления.

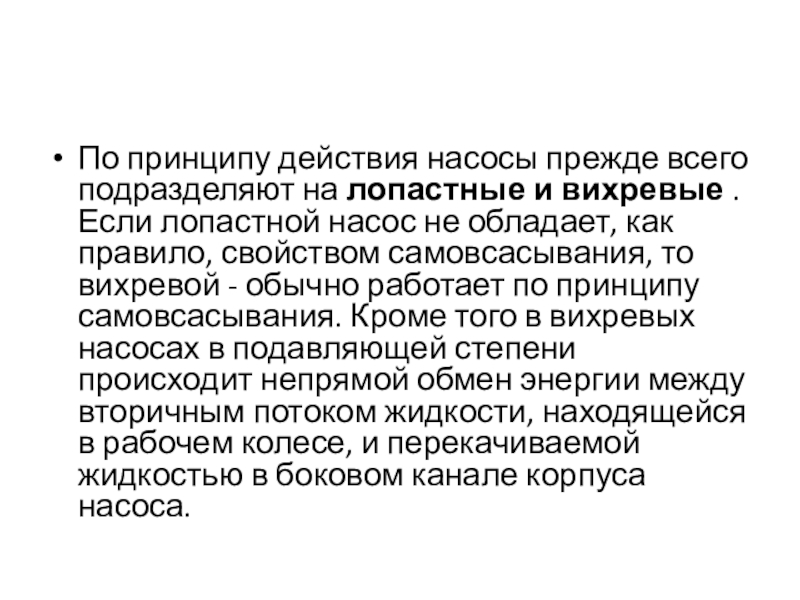

лопастной насос не обладает, как правило, свойством самовсасывания, то вихревой - обычно работает по принципу самовсасывания. Кроме того в вихревых насосах в подавляющей степени происходит непрямой обмен энергии между вторичным потоком жидкости, находящейся в рабочем колесе, и перекачиваемой жидкостью в боковом канале корпуса насоса.

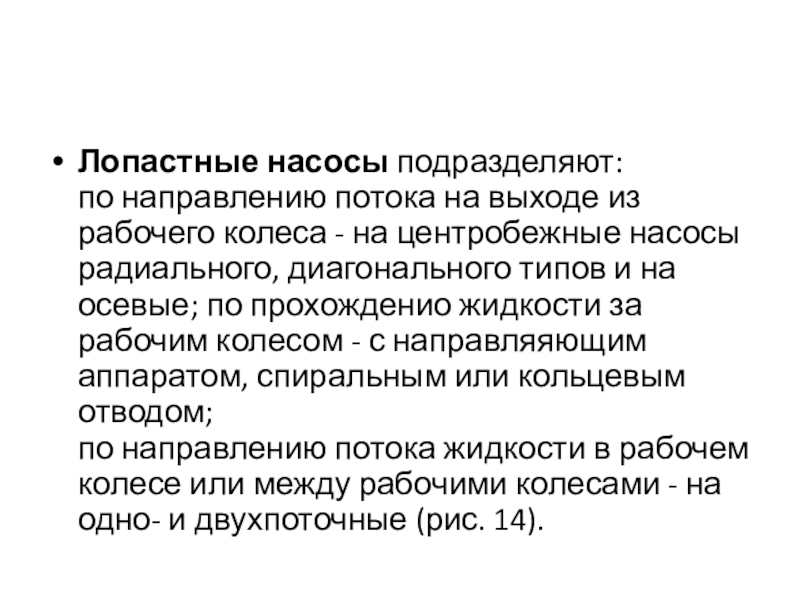

центробежные насосы радиального, диагонального типов и на осевые; по прохожденио жидкости за рабочим колесом - с направляяющим аппаратом, спиральным или кольцевым отводом;  по направлению потока жидкости в рабочем колесе или между рабочими колесами - на одно- и двухпоточные (рис. 14).

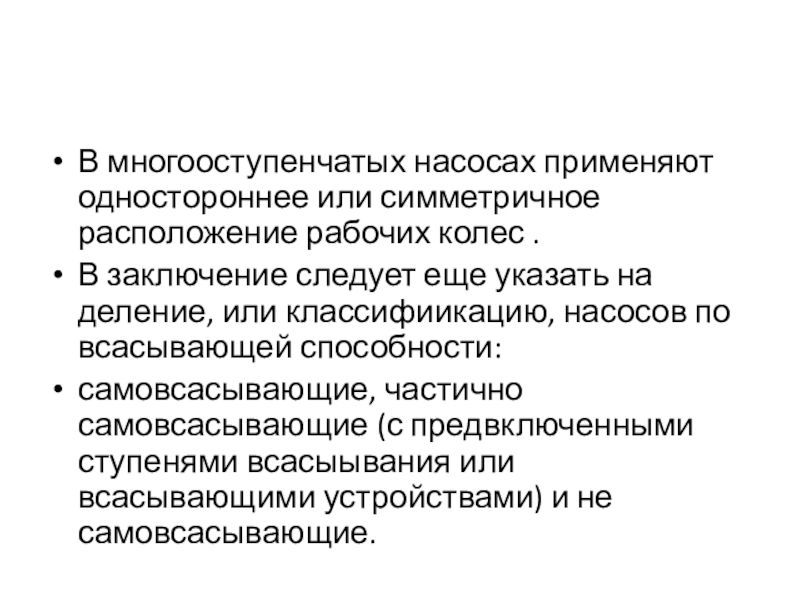

заключение следует еще указать на деление, или классифиикацию, насосов по всасывающей способности:
самовсасывающие, частично самовсасывающие (с предвключенными ступенями всасыывания или всасывающими устройствами) и не самовсасывающие.

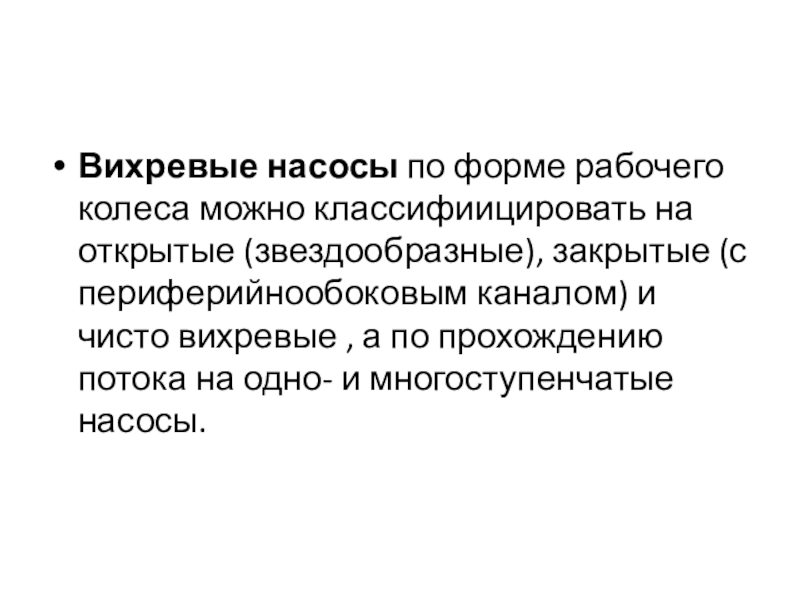

(с периферийнообоковым каналом) и чисто вихревые , а по прохождению потока на одно- и многоступенчатые насосы.

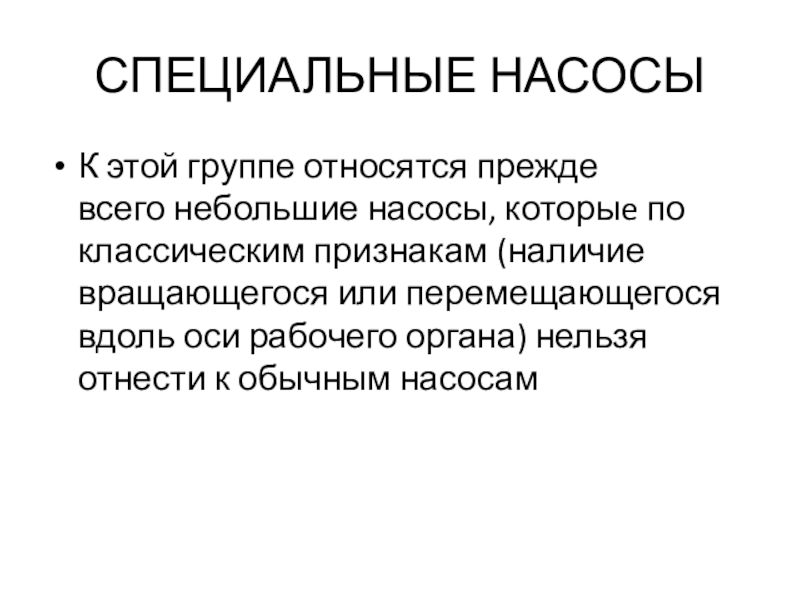

признакам (наличие вращающегося или перемещающегося вдоль оси рабочего органа) нельзя отнести к обычным насосам

рабочей среды (вода, пар или газ). Рабочая струя образует пограничный слой и вследствие высокой скорости вначале захватывает частички окружающего воздуха, а затем вследствие обменных процессов всасывает перекачиваеемую жидкость из подводящего трубопровода. Пневматические насосы (газлифты) подают жидкость в результате образования водовоздушной смеси малой плотности при поступлении воздуха под давлением в зааглубленную под уровень жидкости трубу. Окружающая жидкость большей плотности проникает во всасывающую трубу, обеспечивая тем самым процесс подъема жидкости .

по  так называемому правилу правой руки осевую силу в перекачиваемой жидкости, которую можно рассматривать в качестве движущегося проводника в магнитном поле. Вследствие этого создаются услоовия для перемещения жидкости.

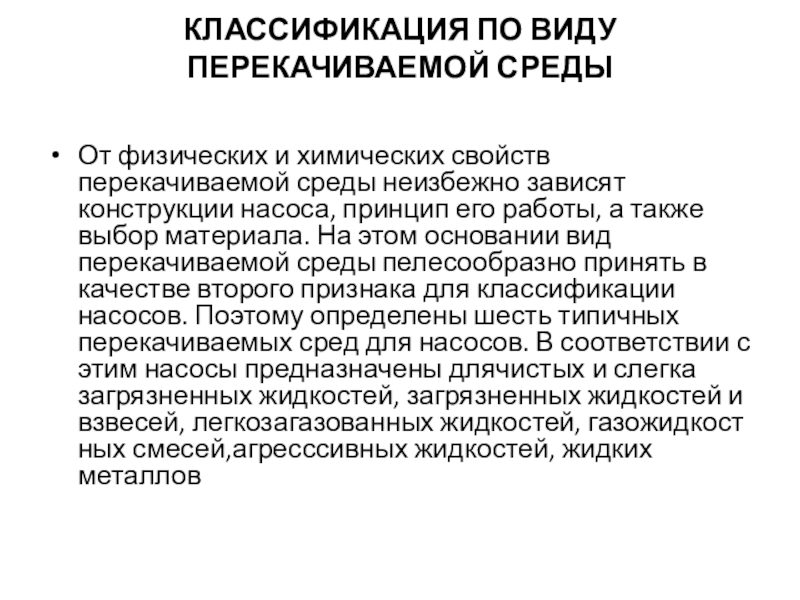

неизбежно зависят конструкции насоса, принцип его работы, а также выбор материала. На этом основании вид перекачиваемой среды пелесообразно принять в качестве второго признака для классификации насосов. Поэтому определены шесть типичных перекачиваемых сред для насосов. В соответствии с этим насосы предназначены длячистых и слегка загрязненных жидкостей, загрязненных жидкостей и взвесей, легкозагазованных жидкостей, газожидкостных смесей,агресссивных жидкостей, жидких металлов

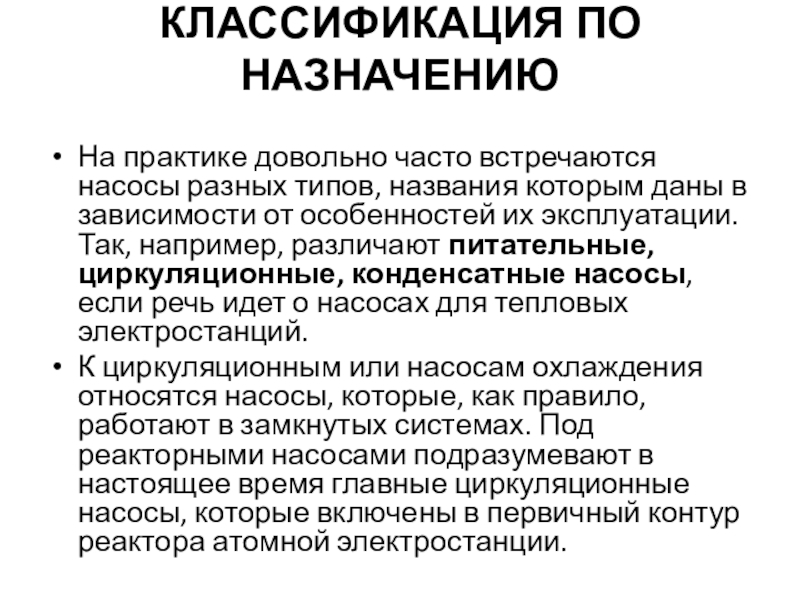

которым даны в зависимости от особенностей их эксплуатации. Так, например, различают питательные, циркуляционные, конденсатные насосы, если речь идет о насосах для тепловых электростанций.
К циркуляционным или насосам охлаждения относятся насосы, которые, как правило, работают в замкнутых системах. Под реакторными насосами подразумевают в настоящее время главные циркуляционные насосы, которые включены в первичный контур реактора атомной электростанции.

или насосах с мокрым или защищенным электродвигателем, последний размещают в перекачиваемой среде. Общеизвестные гидравлические насосы, относящиеся к этим типам и устанавливаемые в гидравлические системы, являются не только подающими машинами, но и источниками напорного потока жидкости.
Классификацию по назначению следует применять лишь в том случае, когда недостаточно первых двух признаков (классификация по принципу действия и по перекачиваемой среде) для четкой характеристики определенного типа насоса.
