Презентация, доклад по теме Виды крепежных изделий технология для мальчиков
Содержание

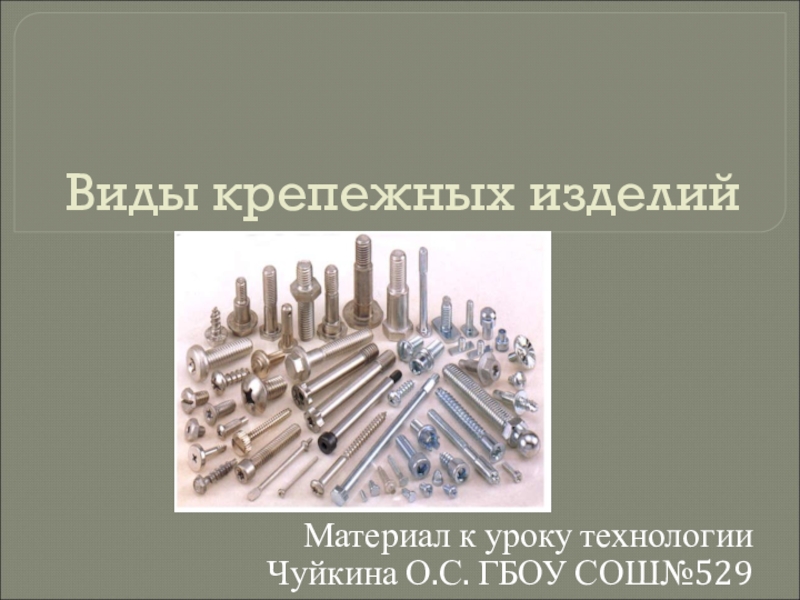

- 1. Презентация по теме Виды крепежных изделий технология для мальчиков
- 2. Крепёжные изделия (крепёж) — детали для образования соединения
- 3. Основные виды крепежных изделийК основным видам резьбовых крепежных изделий относят болты, винты, шпильки и гайки.
- 4. Болт Крепежное изделие в форме
- 5. Винт Крепежное изделие для образования
- 6. Шуруп имеет форму стержня, который имеет наружную
- 7. Шпилька Крепежное изделие в форме
- 8. Гайка Крепежное изделие с резьбовым отверстием и
- 9. Шайба Крепежное изделие с отверстием,
- 10. Шплинт Крепежное изделие в форме
- 11. Заклёпка Крепежное изделие в форме
- 12. Вопросы для закрепления1. С какими видами крепежа

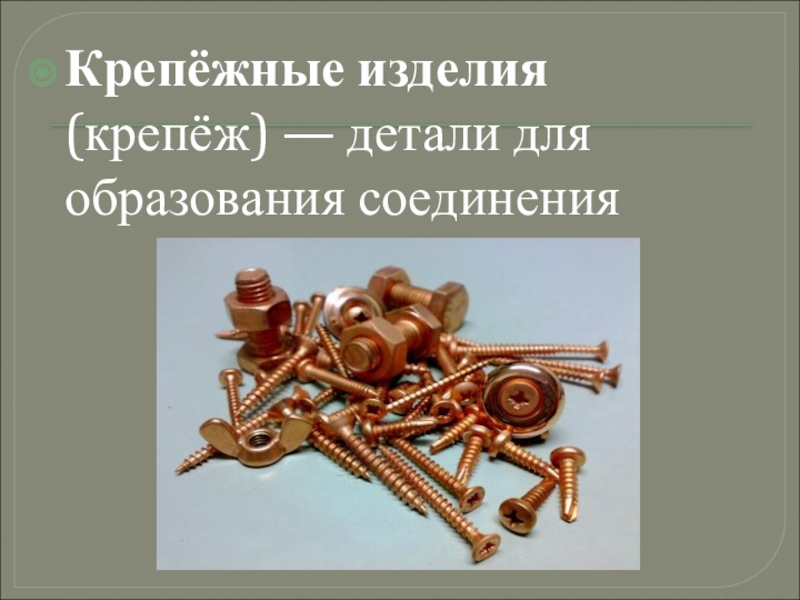

Крепёжные изделия (крепёж) — детали для образования соединения
Слайд 3Основные виды крепежных изделий
К основным видам резьбовых крепежных изделий относят болты,
винты, шпильки и гайки.

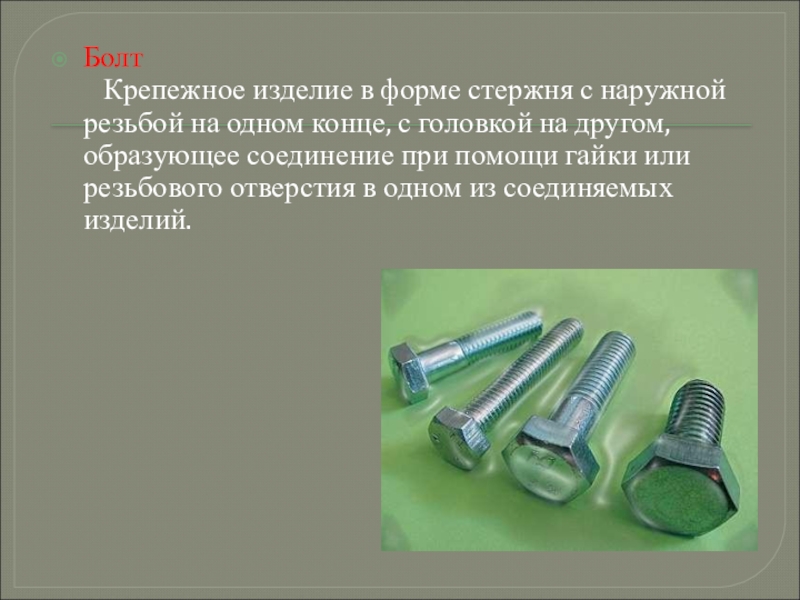

Слайд 4Болт Крепежное изделие в форме стержня с наружной резьбой на
одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий.

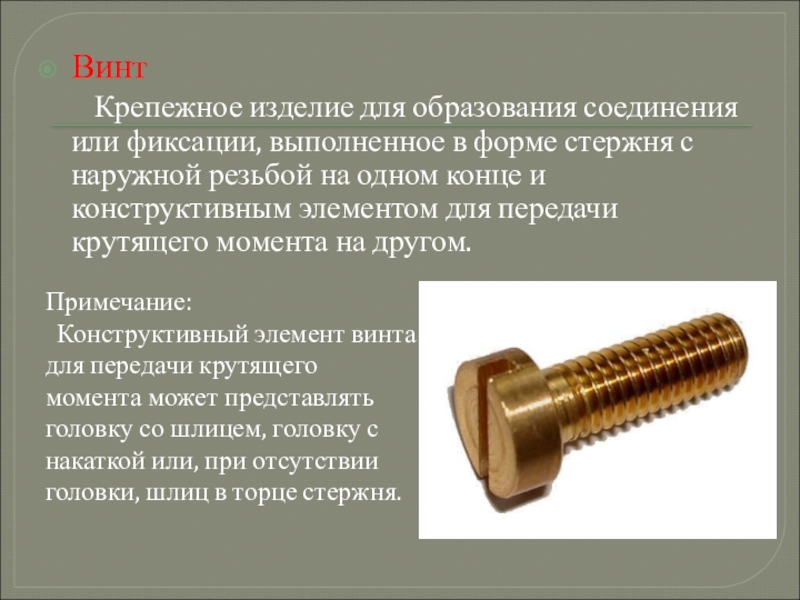

Слайд 5Винт Крепежное изделие для образования соединения или фиксации, выполненное в
форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.
Примечание:
Конструктивный элемент винта для передачи крутящего момента может представлять головку со шлицем, головку с накаткой или, при отсутствии головки, шлиц в торце стержня.
Слайд 6Шуруп имеет форму стержня, который имеет наружную специальную резьбу, резьбовой конический
конец и головку на другом конце. Шуруп ввинчивается, образуя резьбу в отверстии изделия из дерева или пластмассы.
Примечание: резьба отличается треугольным заостренным профилем и большой шириной впадины по сравнению с шириной, которую имеет зуб.

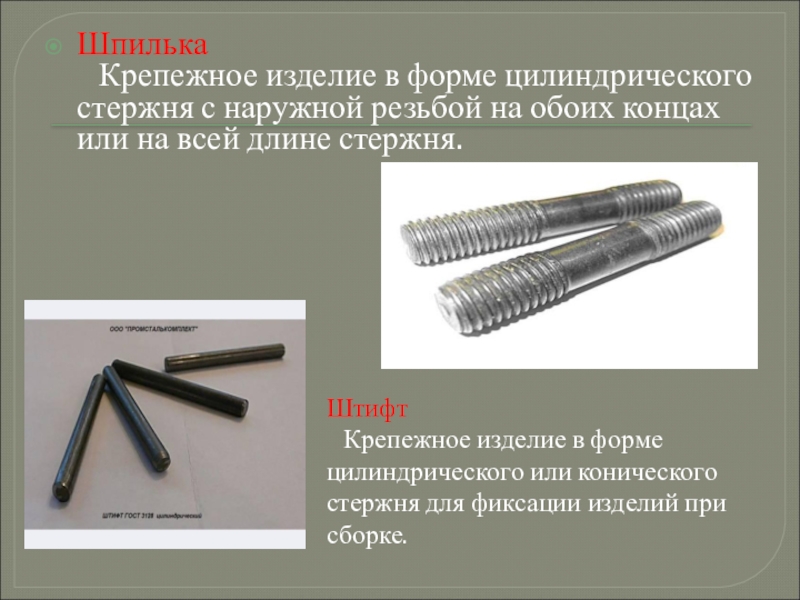

Слайд 7Шпилька Крепежное изделие в форме цилиндрического стержня с наружной резьбой
на обоих концах или на всей длине стержня.
Штифт
Крепежное изделие в форме цилиндрического или конического стержня для фиксации изделий при сборке.
Слайд 8 Гайка
Крепежное изделие с резьбовым отверстием и конструктивным элементом для передачи
крутящего момента.
Примечание:
Конструктивным элементом гайки для передачи крутящего момента может быть многогранник, накатка на боковой поверхности, торцевые и радиальные отверстия, шлицы и т.д.
Слайд 9 Шайба Крепежное изделие с отверстием, подкладываемое под гайку или головку
болта или винта для увеличения опорной поверхности и(или) предотвращения их самоотвинчивания.

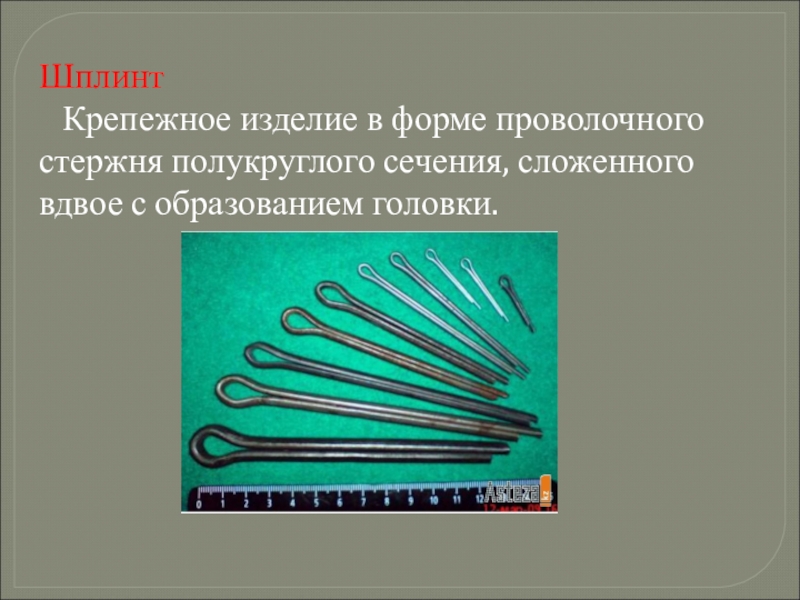

Слайд 10Шплинт Крепежное изделие в форме проволочного стержня полукруглого сечения, сложенного
вдвое с образованием головки.

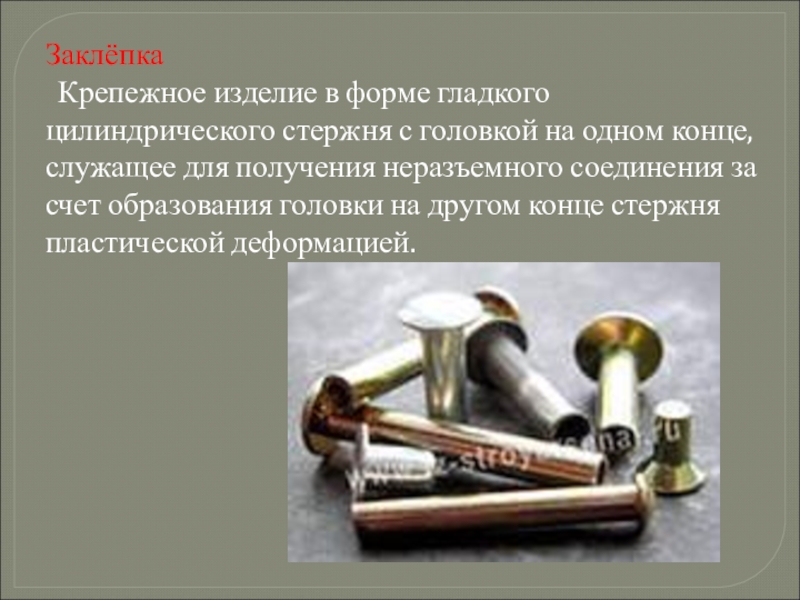

Слайд 11Заклёпка Крепежное изделие в форме гладкого цилиндрического стержня с головкой
на одном конце, служащее для получения неразъемного соединения за счет образования головки на другом конце стержня пластической деформацией.

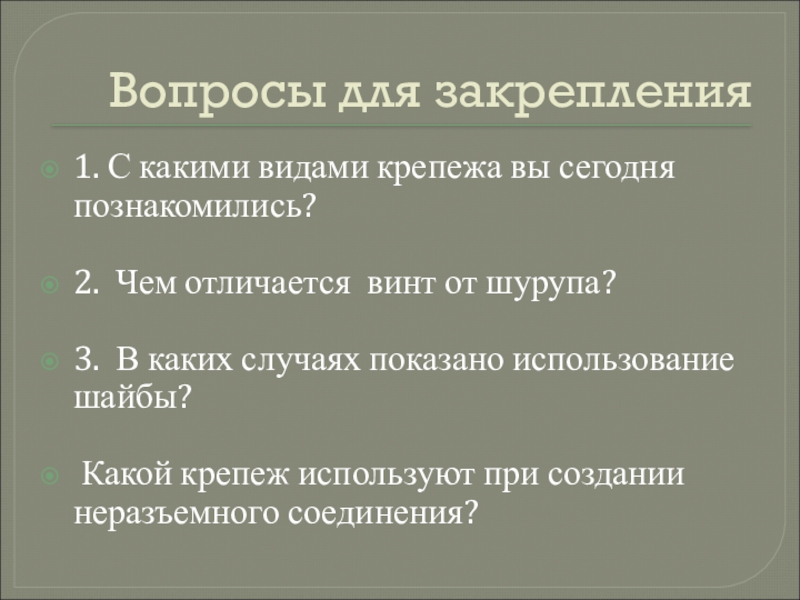

Слайд 12Вопросы для закрепления
1. С какими видами крепежа вы сегодня познакомились?
2. Чем
отличается винт от шурупа?
3. В каких случаях показано использование шайбы?
Какой крепеж используют при создании неразъемного соединения?
3. В каких случаях показано использование шайбы?
Какой крепеж используют при создании неразъемного соединения?
