Презентация, доклад по теме Технология обслуживания и ремонта электромашин переменного тока

тока

РАБОТУ ВЫПОЛНИЛ ОБУЧАЮЩИЙСЯ ОГБПОУ ФТК ГРУППЫ № 305/306
Арутюнян К.С.

двигателей.

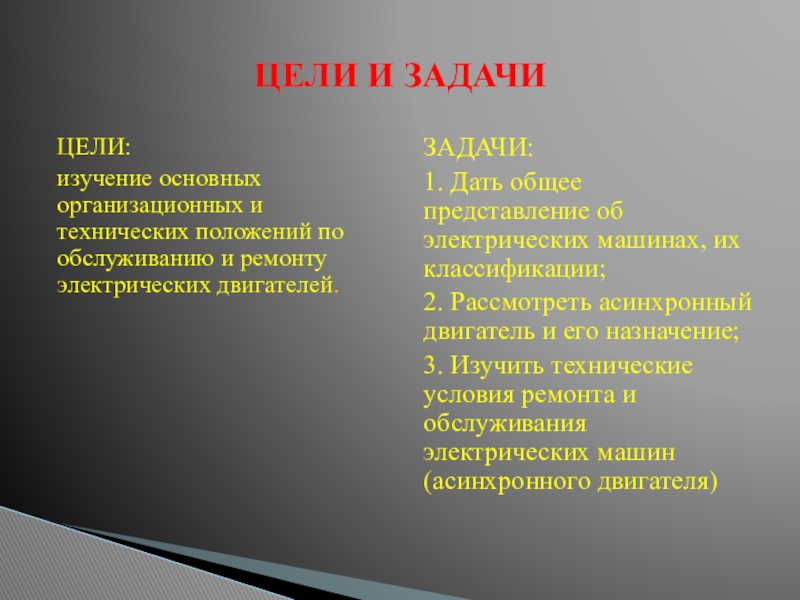

ЗАДАЧИ:
1. Дать общее представление об электрических машинах, их классификации;
2. Рассмотреть асинхронный двигатель и его назначение;
3. Изучить технические условия ремонта и обслуживания электрических машин (асинхронного двигателя)

ЦЕЛИ И ЗАДАЧИ

энергии в механическую или механической в электрическую. Основное отличие электрических машин от других преобразователей в том, что они обратимы, т. е. одна и та же машина может работать в режиме двигателя, преобразуя электрическую энергию в механическую, и в режиме генератора, преобразуя механическую энергию в электрическую.

ОБЩИЕ ПОНЯТИЯ

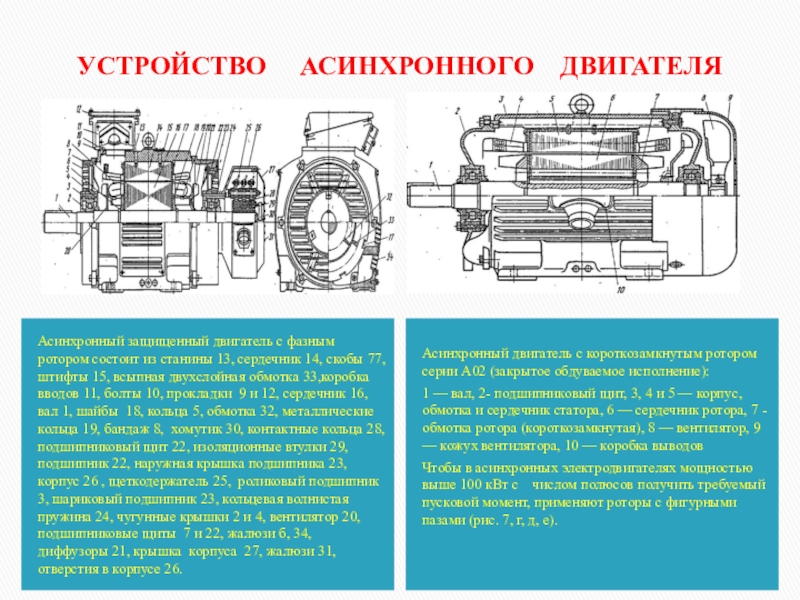

состоит из станины 13, сердечник 14, скобы 77, штифты 15, всыпная двухслойная обмотка 33,коробка вводов 11, болты 10, прокладки 9 и 12, сердечник 16, вал 1, шайбы 18, кольца 5, обмотка 32, металлические кольца 19, бандаж 8, хомутик 30, контактные кольца 28, подшипниковый щит 22, изоляционные втулки 29, подшипник 22, наружная крышка подшипника 23, корпус 26 , щеткодержатель 25, роликовый подшипник 3, шариковый подшипник 23, кольцевая волнистая пружина 24, чугунные крышки 2 и 4, вентилятор 20, подшипниковые щиты 7 и 22, жалюзи б, 34, диффузоры 21, крышка корпуса 27, жалюзи 31, отверстия в корпусе 26.

Асинхронный двигатель с короткозамкнутым ротором серии А02 (закрытое обдуваемое исполнение):
1 — вал, 2- подшипниковый щит, 3, 4 и 5 — корпус, обмотка и сердечник статора, 6 — сердечник ротора, 7 - обмотка ротора (короткозамкнутая), 8 — вентилятор, 9 — кожух вентилятора, 10 — коробка выводов
Чтобы в асинхронных электродвигателях мощностью выше 100 кВт с числом полюсов получить требуемый пусковой момент, применяют роторы с фигурными пазами (рис. 7, г, д, е).

проводники обмотки ротора и наводящее в них ЭДС. Но поскольку обмотка ротора замкнута, в проводниках возникают токи. Взаимодействие этих проводников с магнитным полем статора создает на проводниках обмотки ротора электромагнитные силы, стремящиеся повернуть ротор в направлении вращения, магнитного поля статора. Совокупность сил, приложенных к проводникам, создает на роторе электромагнитный момент, приводящий его во вращение с частотой, близкой к частоте вращения поля статора. Вращение ротора передается валом исполнительному, механизму. Таким образом, электрическая энергия, поступающая из сети в обмотку Статора, преобразуется в механическую энергию вращения вала двигателя.

ПРИНЦИП ДЕЙСТВИЯ АСИНХРОННОГО ЭЛЕКТРИЧЕСКОГО ДВИГАТЕЛЯ

или неправильное соединение;
• перегорание плавкой вставки предохранителя;
• неисправности аппаратуры пуска или управления, пониженное или повышенное напряжение питающей сети;
• перегрузка асинхронного двигателя;
• плохая вентиляция.

Внутренние неисправности:
Механические повреждения:
• нарушение работы подшипников;
• деформация или поломка вала ротора (якоря);
• разбалтывание пальцев щеткодержателей;
• образование глубоких выработок («дорожек») на поверхности коллектора и контактных колец;
• ослабление крепления полюсов или сердечника статора к станине; обрыв или сползание проволочных бандажей роторов (якорей);
• трещины и подшипниковых щитах или в станине.
Электрические повреждения:
• межвитковые замыкания;
• обрывы в обмотках;
• пробой изоляции на корпус;
• старение изоляции;
• распайка соединений обмотки с коллектором;
• неправильная полярность полюсов;
• неправильные соединения в катушках.

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ АСИНХРОННОГО ДВИГАТЕЛЯ

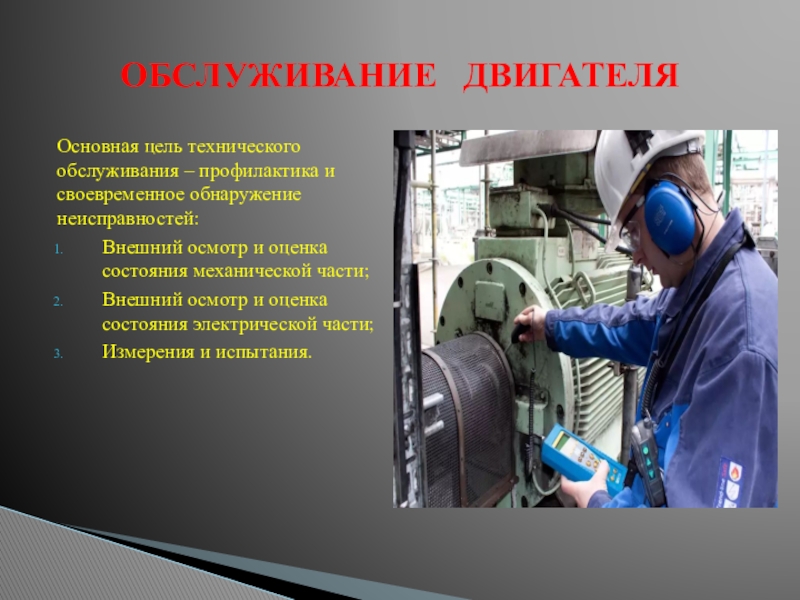

и оценка состояния механической части;
Внешний осмотр и оценка состояния электрической части;
Измерения и испытания.

ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

замену или добавление смазки и осмотр сепараторов в подшипниках качения, чистку и обдувку статора и ротора при снятой задней крышке, осмотр обмоток в доступных местах.
Капитальный ремонт включает полную разборку двигателя с выемкой ротора, чистку, осмотр и проверку статора и ротора, устранение выявленных дефектов (например, перебандажировка схемной части обмотки статора, переклиновка ослабленных клиньев, покраска лобовых частей обмотки и расточки статора), промывку и проверку подшипников скольжения, замену подшипников качения, проведение профилактических испытаний.

РЕМОНТ ДВИГАТЕЛЯ

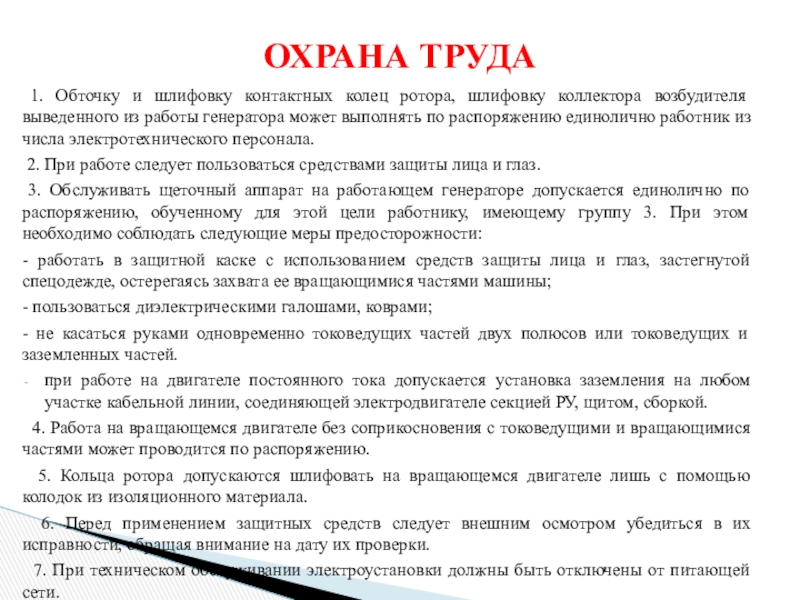

выведенного из работы генератора может выполнять по распоряжению единолично работник из числа электротехнического персонала.
2. При работе следует пользоваться средствами защиты лица и глаз.
3. Обслуживать щеточный аппарат на работающем генераторе допускается единолично по распоряжению, обученному для этой цели работнику, имеющему группу 3. При этом необходимо соблюдать следующие меры предосторожности:
- работать в защитной каске с использованием средств защиты лица и глаз, застегнутой спецодежде, остерегаясь захвата ее вращающимися частями машины;
- пользоваться диэлектрическими галошами, коврами;
- не касаться руками одновременно токоведущих частей двух полюсов или токоведущих и заземленных частей.
при работе на двигателе постоянного тока допускается установка заземления на любом участке кабельной линии, соединяющей электродвигателе секцией РУ, щитом, сборкой.
4. Работа на вращающемся двигателе без соприкосновения с токоведущими и вращающимися частями может проводится по распоряжению.
5. Кольца ротора допускаются шлифовать на вращающемся двигателе лишь с помощью колодок из изоляционного материала.
6. Перед применением защитных средств следует внешним осмотром убедиться в их исправности, обращая внимание на дату их проверки.
7. При техническом обслуживании электроустановки должны быть отключены от питающей сети.

ОХРАНА ТРУДА

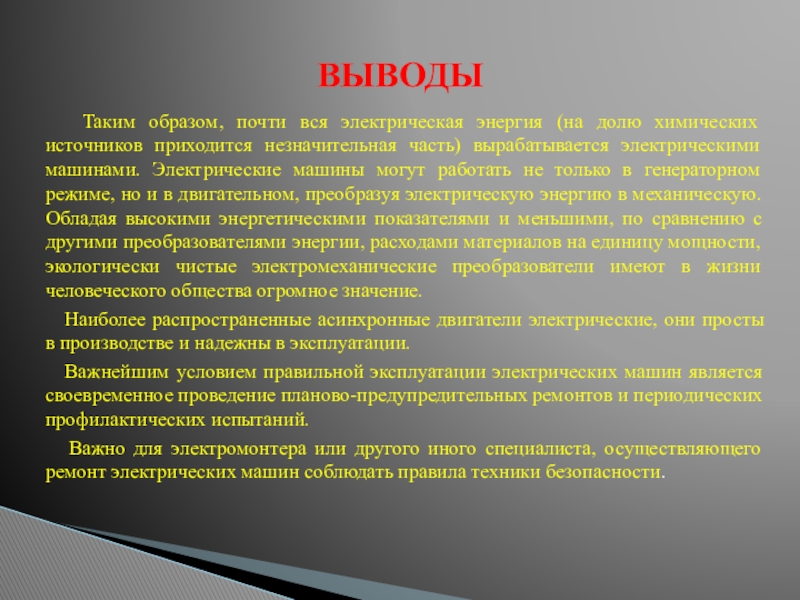

источников приходится незначительная часть) вырабатывается электрическими машинами. Электрические машины могут работать не только в генераторном режиме, но и в двигательном, преобразуя электрическую энергию в механическую. Обладая высокими энергетическими показателями и меньшими, по сравнению с другими преобразователями энергии, расходами материалов на единицу мощности, экологически чистые электромеханические преобразователи имеют в жизни человеческого общества огромное значение.
Наиболее распространенные асинхронные двигатели электрические, они просты в производстве и надежны в эксплуатации.
Важнейшим условием правильной эксплуатации электрических машин является своевременное проведение планово-предупредительных ремонтов и периодических профилактических испытаний.
Важно для электромонтера или другого иного специалиста, осуществляющего ремонт электрических машин соблюдать правила техники безопасности.
