Презентация, доклад по технологии Токарные резцы

ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ ГОРОДА МОСКВЫ
ЗАПАДНОЕ ОКРУЖНОЕ УПРАВЛЕНИЕ ОБРАЗОВАНИЯ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ГОРОДА МОСКВЫ СРЕДНЯЯ ОБЩЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА № 323

Изучаем токарное дело

Токарные
резцы
7-8 класс
Часть 2




Учитель технологии
ГБОУ СОШ №323
Селиверстов Ю.И.,
заслуженный учитель Р.Ф.



Москва
2014

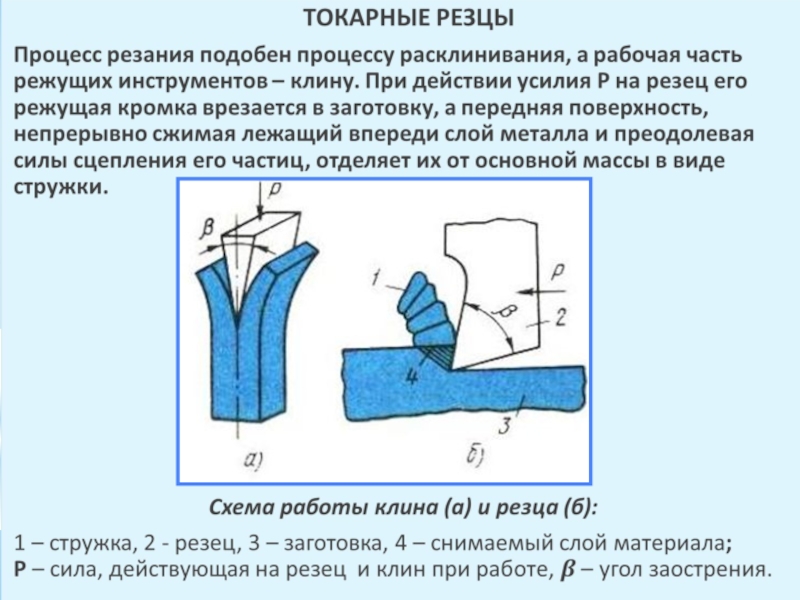

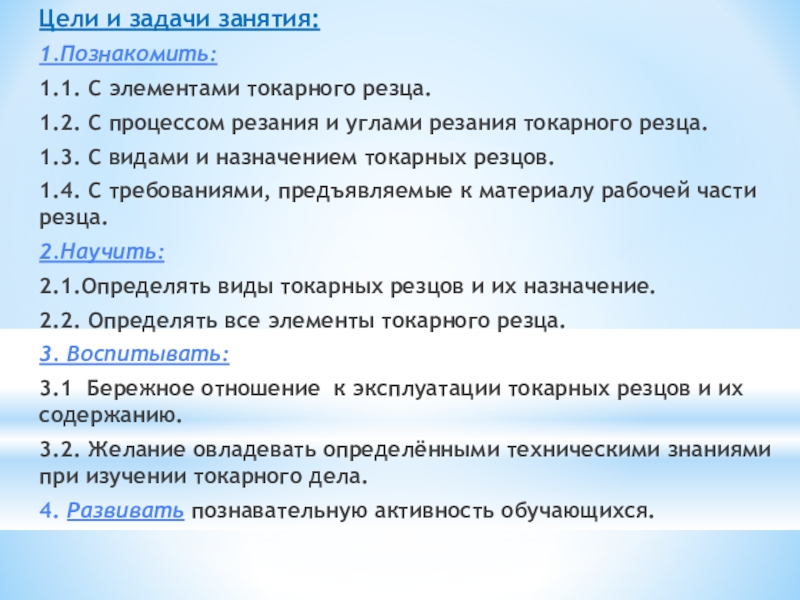

и углами резания токарного резца.
1.3. С видами и назначением токарных резцов.
1.4. С требованиями, предъявляемые к материалу рабочей части резца.
2.Научить:
2.1.Определять виды токарных резцов и их назначение.
2.2. Определять все элементы токарного резца.
3. Воспитывать:
3.1 Бережное отношение к эксплуатации токарных резцов и их содержанию.
3.2. Желание овладевать определёнными техническими знаниями при изучении токарного дела.
4. Развивать познавательную активность обучающихся.

операций на токарно-винторезном станке. Он состоит из головки 2 (рабочей части) и стержня 1, служащего для закрепление резца. Передней поверхностью 8 резца называют поверхность, по которой сходит стружка. Задние (главная 3 и вспомогательная 4) поверхности обращены к обрабатываемой заготовке. Главная режущая кромка 7 выполняет основную работу резания. Она образуется пересечением передней и главной задней поверхностей резца. Вспомогательная режущая кромка образуется пересечением передней и вспомогательной задней поверхностей. Место пересечения главной и вспомогательной режущих кромок образуют вершину 5 резца.

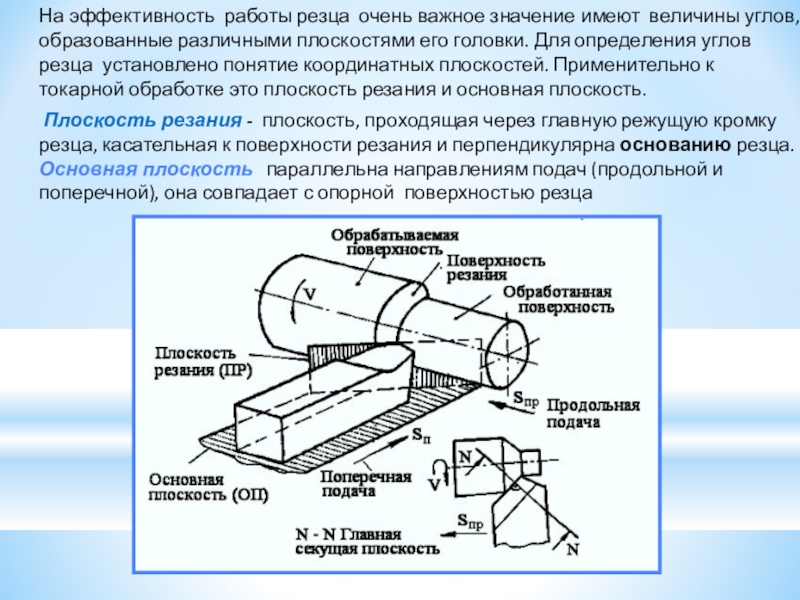

различными плоскостями его головки. Для определения углов резца установлено понятие координатных плоскостей. Применительно к токарной обработке это плоскость резания и основная плоскость.
Плоскость резания - плоскость, проходящая через главную режущую кромку резца, касательная к поверхности резания и перпендикулярна основанию резца. Основная плоскость параллельна направлениям подач (продольной и поперечной), она совпадает с опорной поверхностью резца

заточки, измеренные в плоскости, перпендикулярной к плоскости резания и к главной режущей кромке.
? (альфа) – задний угол - угол между главной задней поверхностью резца и плоскостью резания; ? (бета)– угол заострения - угол между передней и главной задней поверхностью резца; ? (гамма) – передний угол - угол между передней поверхностью резца и плоскостью, перпендикулярной плоскости резания.
Сумма углов ? + ? + ? = 90⁰. δ (дельта) – угол резания - угол между передней плоскостью резца и плоскостью резания (δ = ? +?)

качество обработанной поверхности . Задний угол (?) уменьшает трение между задней поверхностью резца и поверхностью резания обрабатываемой заготовки. Угол заострения (?) изменяется в зависимости от изменения переднего и заднего углов. Величина угла заострения определяет прочность и стойкость режущей кромки резца.
Токарные резцы в зависимости от характера работы делятся на:
проходные с прямой (а) и отогнутой (б) головкой , упорный (в), служат для обтачивания наружных цилиндрических и конических поверхностей;
подрезные (г), служат для
подрезания торцов и уступов;
отрезные (д) - для отрезания
детали и вытачивания канавок;
фасонные (е);
резьбовые (ж) – для нарезания
наружной и внутренней резьбы;
расточные (з) – для растачивания
осевых отверстий заготовок.

(правые резцы на токарном стане работают при подаче справа налево, т. е. перемещаются к передней бабке станка); по конструкции головки - на прямые, отогнутые и оттянутые :







Резцы: а - прямые, б - отогнутые, в – оттянутые
по роду материала - из быстрорежущей стали, твердого сплава и т. д.; по способу изготовления - на цельные и составные (при использовании дорогостоящих режущих материалов резцы изготовляют составными: головка - из инструментального материала, а стержень - из конструкционной углеродистой стали; наибольшее распространение получили составные резцы с пластинами из твердого сплава, которые припаиваются или крепятся механически); по сечению стержня - на прямоугольные, круглые и квадратные; по виду обработки - на проходные, подрезные, отрезные, прорезные, расточные, фасонные, резьбонарезные и др. .

резцом, б - наружное обтачивание прямым проходным резцом, в - обтачивание с подрезанием уступа под прямым углом, г - протачивание канавки, д - обтачивание радиусной галтели, е - растачивание отверстия, ж, з, и - нарезание резьбы наружной, внутренней и специальной

Материалы токарных резцов.
Основное требование, предъявляемое к материалу рабочей части резца, — это твердость, которая должна быть больше твердости любого материала, обрабатываемого данным резцом. Твердость не должна заметно уменьшаться от теплоты резания. Одновременно с этим материал резца должен быть достаточно вязким (не хрупким); режущая кромка резца не должна выкрашиваться во время работы. Материал резца должен хорошо сопротивляться истиранию, которое происходит от трения стружки о переднюю поверхность резца, а также от трения задней поверхности резца о поверхность резания.
Следует помнить, что токарные резцы являются дорогостоящим инструментом. Их нельзя использовать не по назначению, бросать, хранить "навалом". Необходимо не допускать значительного затупления режущих кромок инструмента.

основные элементы токарного резца.

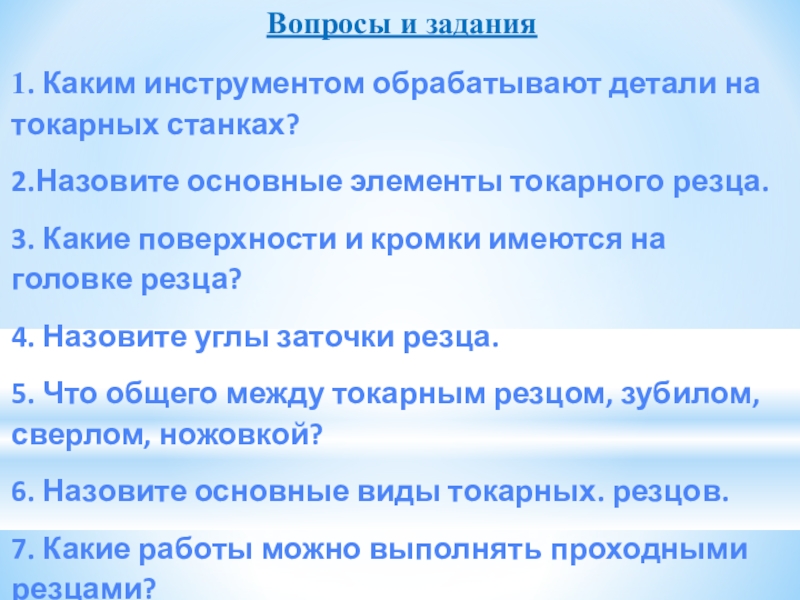

3. Какие поверхности и кромки имеются на головке резца?
4. Назовите углы заточки резца.
5. Что общего между токарным резцом, зубилом, сверлом, ножовкой?
6. Назовите основные виды токарных. резцов.
7. Какие работы можно выполнять проходными резцами?

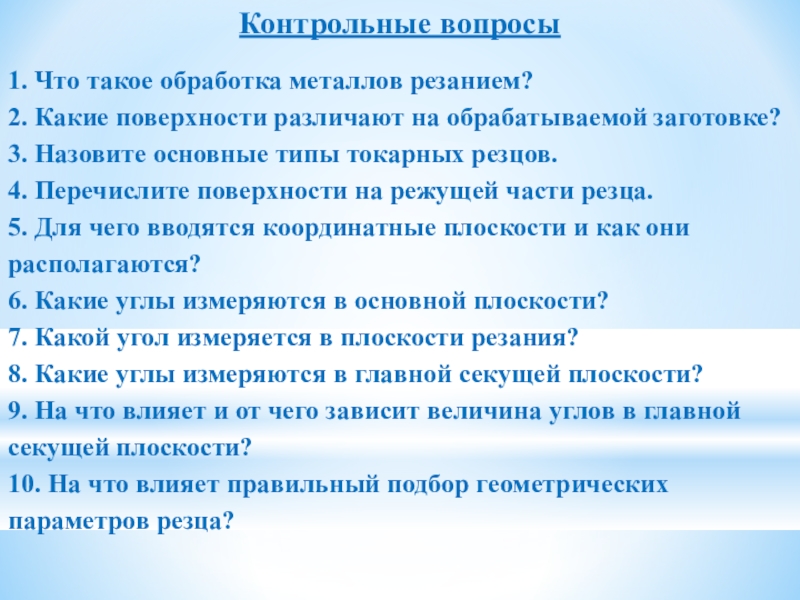

обрабатываемой заготовке? 3. Назовите основные типы токарных резцов. 4. Перечислите поверхности на режущей части резца. 5. Для чего вводятся координатные плоскости и как они располагаются? 6. Какие углы измеряются в основной плоскости? 7. Какой угол измеряется в плоскости резания? 8. Какие углы измеряются в главной секущей плоскости? 9. На что влияет и от чего зависит величина углов в главной секущей плоскости? 10. На что влияет правильный подбор геометрических параметров резца?

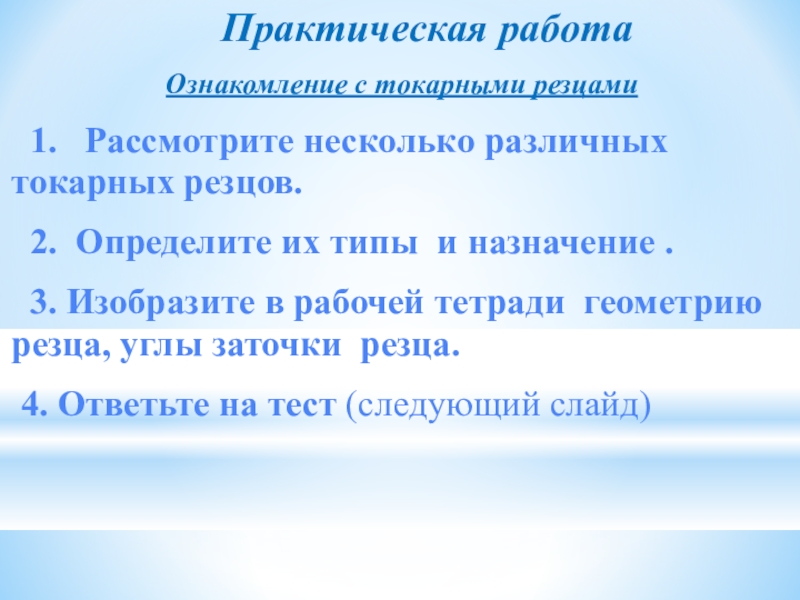

несколько различных токарных резцов.
2.  Определите их типы и назначение .
3. Изобразите в рабочей тетради геометрию резца, углы заточки резца.
4. Ответьте на тест (следующий слайд)

отогнутые; б -цельные и составные; в - прямоугольные, круглые; г - правые и левые.
2. Каково назначение проходных резцов?
а - для обработки уступов; б - для обработки внешних поверхностей; в - для обработки торцев, г - для отрезания заготовок; д - для нарезания резьбы.
3. Для чего служит тело резца?
а - для резания; б - для закрепления; в - для уменьшения трения; г - для заточки; д - для входа в металл.
4. Что обеспечивает передний угол резца?
а - лёгкость входа в металл; б - уменьшает трение о заготовку; в - для ломки стружки; г - легкость схода стружки; д - для завивки стружки.
5. Для чего предназначен трехкулачковый самоцентрирующийся токарный патрон?
а - для удаления стружки; б - для подачи; в - для закрепления резца; г - для настройки резца; д - для закрепления заготовки.

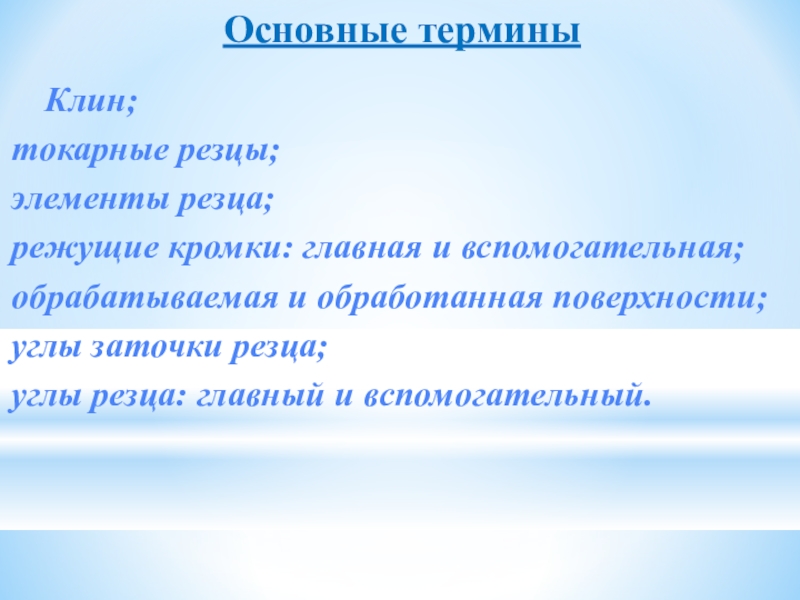

токарные резцы; элементы резца; режущие кромки: главная и вспомогательная; обрабатываемая и обработанная поверхности; углы заточки резца; углы резца: главный и вспомогательный.

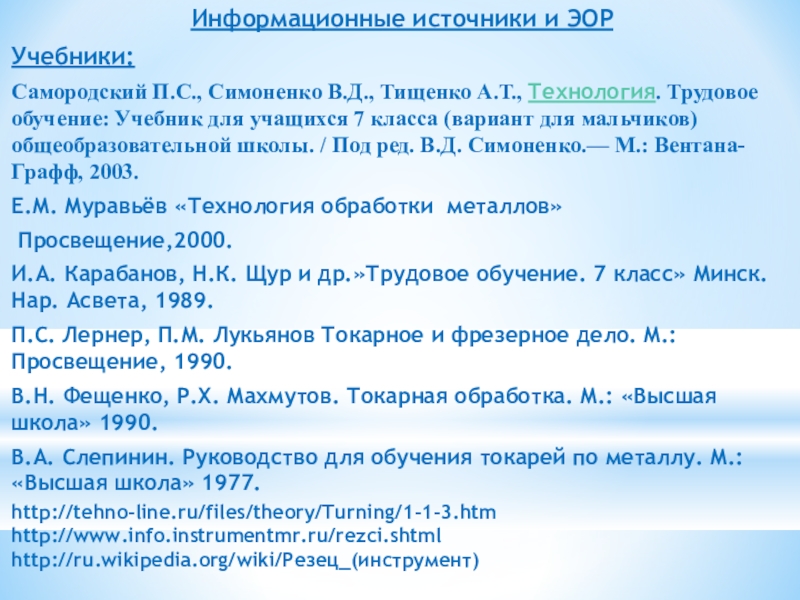

Технология. Трудовое обучение: Учебник для учащихся 7 класса (вариант для мальчиков) общеобразовательной школы. / Под ред. В.Д. Симоненко.— М.: Вентана-Графф, 2003.
Е.М. Муравьёв «Технология обработки металлов»
Просвещение,2000.
И.А. Карабанов, Н.К. Щур и др.»Трудовое обучение. 7 класс» Минск. Нар. Асвета, 1989.
П.С. Лернер, П.М. Лукьянов Токарное и фрезерное дело. М.: Просвещение, 1990.
В.Н. Фещенко, Р.Х. Махмутов. Токарная обработка. М.: «Высшая школа» 1990.
В.А. Слепинин. Руководство для обучения токарей по металлу. М.:«Высшая школа» 1977.
