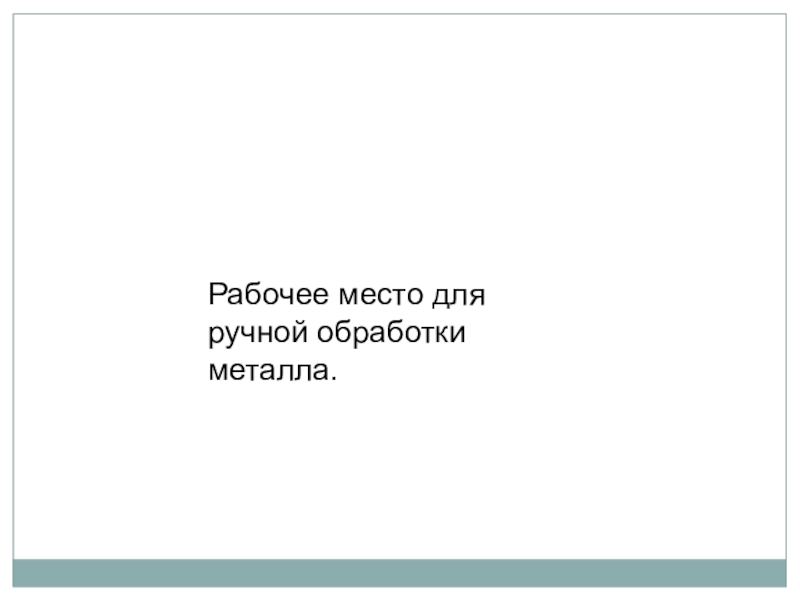

Презентация, доклад по технологии Рабочее место для ручной обработки металла (5 класс)
Содержание
- 1. Презентация по технологии Рабочее место для ручной обработки металла (5 класс)
- 2. Для обработки заготовок из металла необходимо правильно
- 3. Перед началом работы следует проверить соответствует ли
- 4. Устройство слесарных тисков.Для того чтобы обработать заготовку
- 5. Правила безопасной работы На верстаке размещать только
- 6. Рефлексивно-оценочный этапНазовите основные части слесарного
Для обработки заготовок из металла необходимо правильно организовать своё рабочее место.Слесарный верстак –это рабочее место для ручной обработки металлов в школьной мастерской.Ручную обработку металлов называют слесарной
Слайд 2
Для обработки заготовок из металла необходимо правильно организовать своё рабочее место.
Слесарный
верстак –это рабочее место для ручной обработки металлов в школьной мастерской.
Ручную обработку металлов называют слесарной
Ручную обработку металлов называют слесарной
Слайд 3
Перед началом работы следует проверить соответствует ли слесарный верстак твоему росту.
Для этого нужно встать рядом с верстаком, опустить руки вниз , согнуть одну руку в локте под прямым углом и положить ладонь на верхнюю часть тисков. Если при этом рука не сгибается и не вытягивается, значит высота верстака соответствует твоему росту.

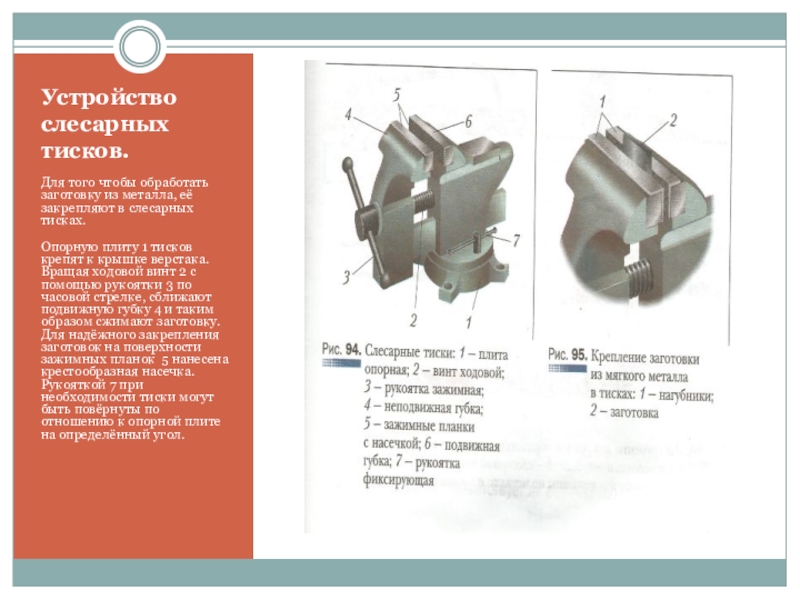

Слайд 4Устройство слесарных тисков.
Для того чтобы обработать заготовку из металла, её закрепляют
в слесарных тисках.
Опорную плиту 1 тисков крепят к крышке верстака. Вращая ходовой винт 2 с помощью рукоятки 3 по часовой стрелке, сближают подвижную губку 4 и таким образом сжимают заготовку. Для надёжного закрепления заготовок на поверхности зажимных планок 5 нанесена крестообразная насечка. Рукояткой 7 при необходимости тиски могут быть повёрнуты по отношению к опорной плите на определённый угол.
Опорную плиту 1 тисков крепят к крышке верстака. Вращая ходовой винт 2 с помощью рукоятки 3 по часовой стрелке, сближают подвижную губку 4 и таким образом сжимают заготовку. Для надёжного закрепления заготовок на поверхности зажимных планок 5 нанесена крестообразная насечка. Рукояткой 7 при необходимости тиски могут быть повёрнуты по отношению к опорной плите на определённый угол.

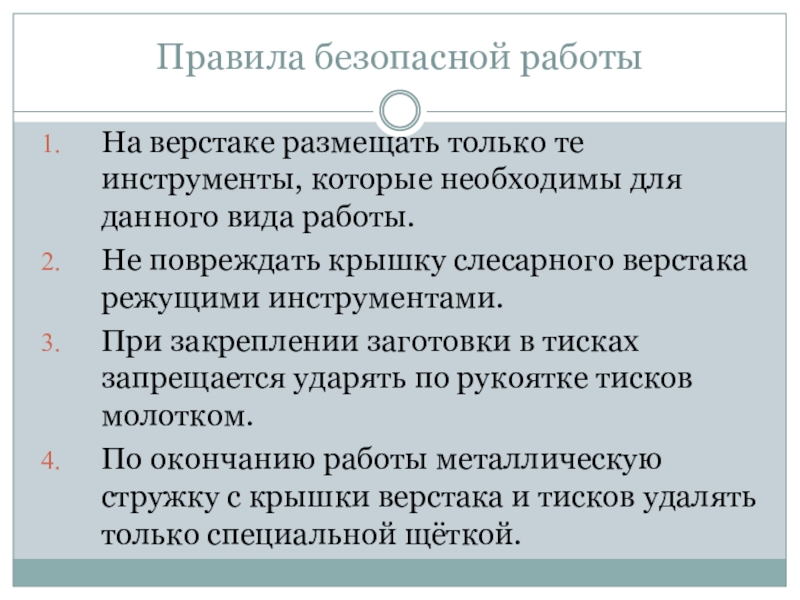

Слайд 5Правила безопасной работы
На верстаке размещать только те инструменты, которые необходимы
для данного вида работы.
Не повреждать крышку слесарного верстака режущими инструментами.
При закреплении заготовки в тисках запрещается ударять по рукоятке тисков молотком.
По окончанию работы металлическую стружку с крышки верстака и тисков удалять только специальной щёткой.
Не повреждать крышку слесарного верстака режущими инструментами.
При закреплении заготовки в тисках запрещается ударять по рукоятке тисков молотком.
По окончанию работы металлическую стружку с крышки верстака и тисков удалять только специальной щёткой.
Слайд 6
Рефлексивно-оценочный этап
Назовите основные части слесарного (универсального верстака)
Сравните конструкции слесарного и универсального
верстаков: чем они похожи?
Из каких основных частей состоят слесарные тиски?
Из каких основных частей состоят слесарные тиски?
