Презентация, доклад по технологии: Построение чертежа прямой юбки. 6 класс
Содержание
- 1. Презентация по технологии: Построение чертежа прямой юбки. 6 класс
- 2. Чертеж прямой юбкиЛиния низаЛиния бёдерЛиния талииЛиния серединыЛиния серединызаднее полотнищепереднее полотнищеЛиния бокавытачки

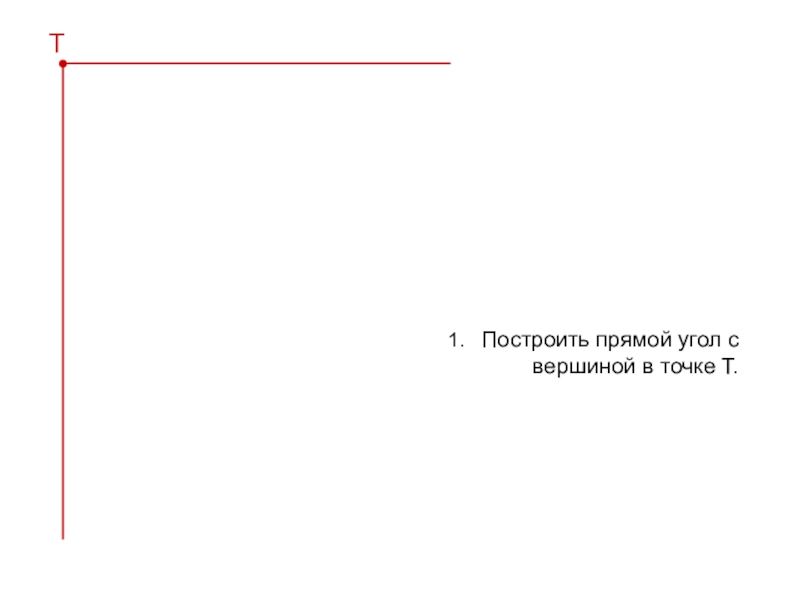

- 3. 1. Построить прямой угол с вершиной в точке Т.Т
- 4. 2. Отложить вниз от точки Т расстояние
- 5. Отложить ширину юбки ББ1 =
- 6. ТБНБ1Т1Н1Отложить ширину заднего полотнища ББ2

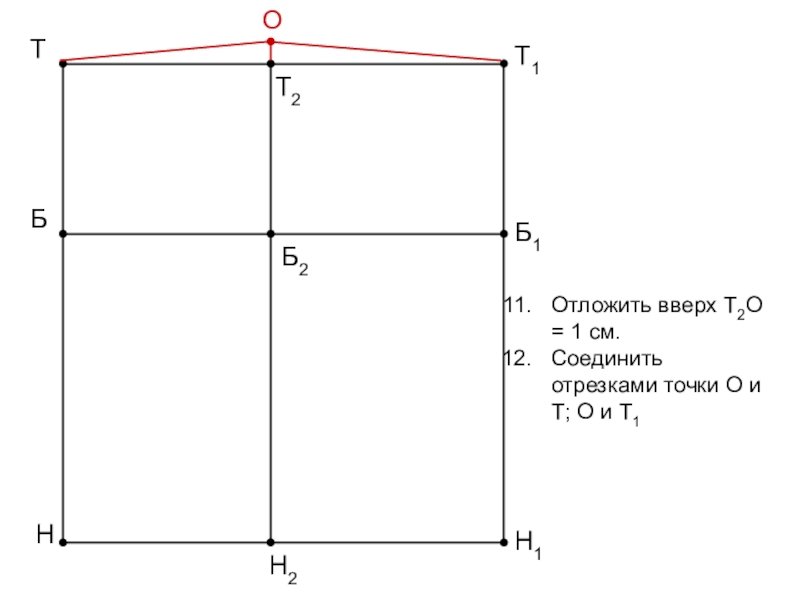

- 7. ТБНБ1Т1Н1Б2Т2Н2Отложить вверх Т2О = 1 см.Соединить отрезками точки О и Т; О и Т1О
- 8. ТБНБ1Т1Н1Б2Т2Н2ООпределить расположение осевых линий вытачек ББ3

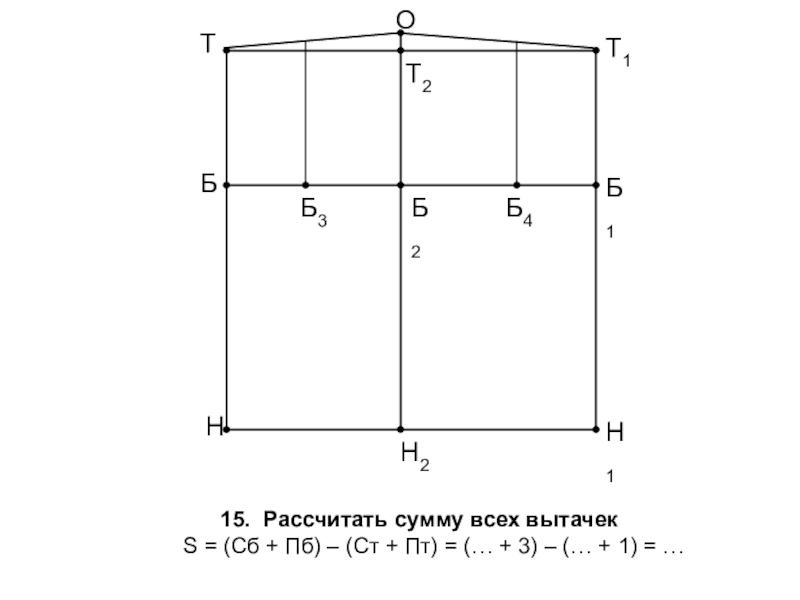

- 9. 15. Рассчитать сумму всех вытачек
- 10. Рассчитать ширину вытачек: Ширина боковой
- 11. ТБНБ1Т1Н1Б2Т2Н2ООтложить ширину боковой вытачки Т3Т4
- 12. ТБНБ1Т1Н1Б2Т2Н2ООтложить ширину задней вытачки Т5Т6
- 13. ТБНБ1Т1Н1Б2Т2Н2ООтложить ширину задней вытачки Т5Т6
- 14. ТБНБ1Т1Н1Б2Т2Н2ООтложить ширину передней вытачки Т7Т8
- 15. ТБНБ1Т1Н1Б2Н2ОСтороны боковой вытачки провести плавными кривыми линиями с небольшим прогибом.Б3Б4Т3Т4Б5

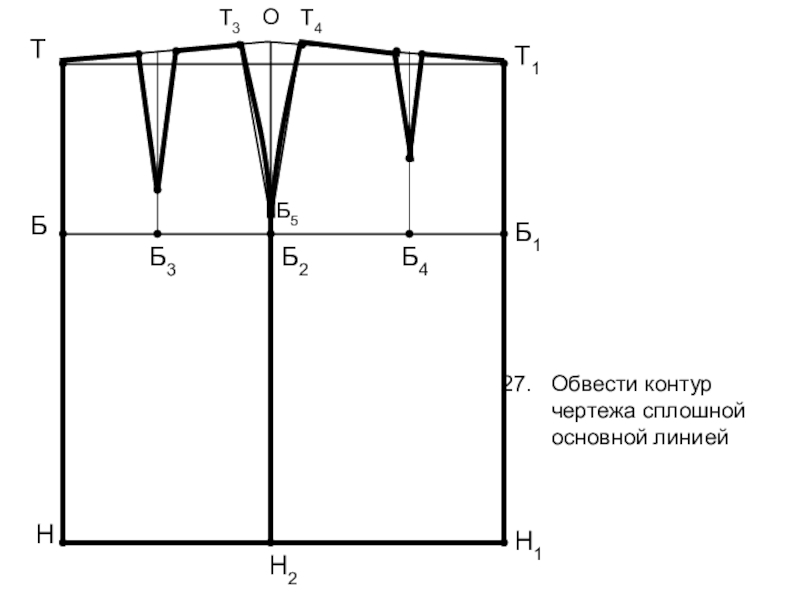

- 16. ТБНБ1Т1Н1Б2Н2ООбвести контур чертежа сплошной основной линиейБ3Б4Т3Т4Б5

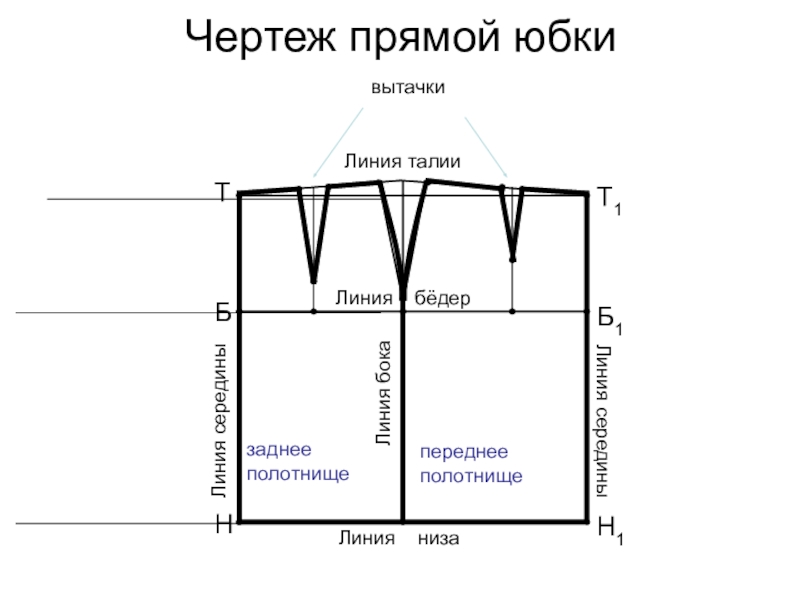

Чертеж прямой юбкиЛиния низаЛиния бёдерЛиния талииЛиния серединыЛиния серединызаднее полотнищепереднее полотнищеЛиния бокавытачки
Слайд 2Чертеж прямой юбки
Линия низа
Линия бёдер
Линия талии
Линия середины
Линия середины
заднее полотнище
переднее
полотнище
Линия бока
вытачки
Слайд 4

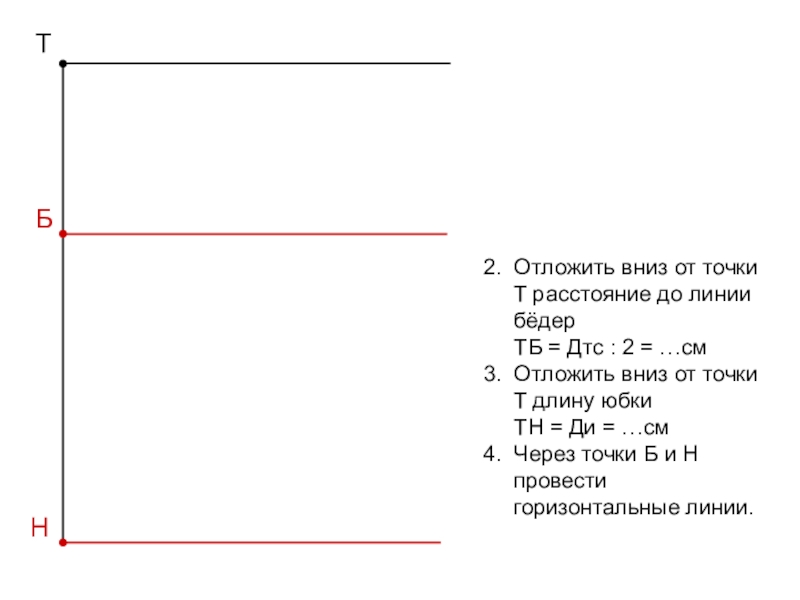

2. Отложить вниз от точки Т расстояние до линии бёдер
ТБ = Дтс : 2 = …см
3. Отложить вниз от точки Т длину юбки
ТН = Ди = …см
4. Через точки Б и Н провести горизонтальные линии.
3. Отложить вниз от точки Т длину юбки
ТН = Ди = …см
4. Через точки Б и Н провести горизонтальные линии.
Т
Б
Н

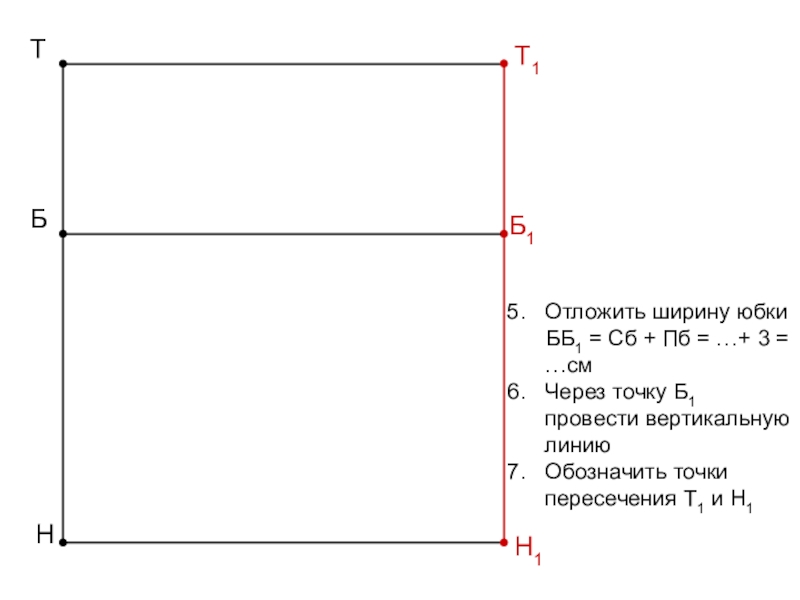

Слайд 5Отложить ширину юбки
ББ1 = Сб + Пб =
…+ 3 = …см
Через точку Б1 провести вертикальную линию
Обозначить точки пересечения Т1 и Н1
Через точку Б1 провести вертикальную линию
Обозначить точки пересечения Т1 и Н1
Т
Б
Н
Б1
Т1
Н1
Слайд 6
Т
Б
Н
Б1
Т1
Н1

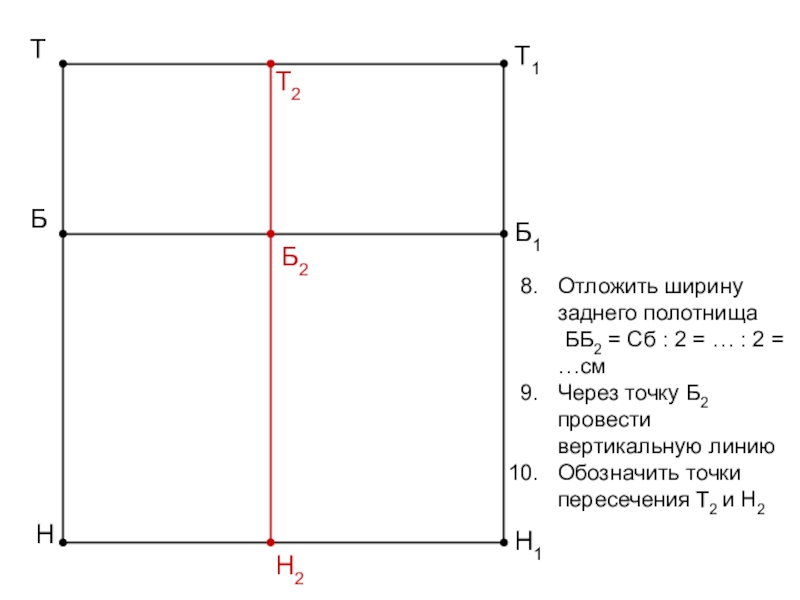

Отложить ширину заднего полотнища
ББ2 = Сб : 2
= … : 2 = …см
Через точку Б2 провести вертикальную линию
Обозначить точки пересечения Т2 и Н2
Через точку Б2 провести вертикальную линию
Обозначить точки пересечения Т2 и Н2
Б2
Т2
Н2
Слайд 8
Т
Б
Н
Б1
Т1
Н1
Б2
Т2
Н2
О
Определить расположение осевых линий вытачек
ББ3 = Б1Б4 = 0,2
х Сб =
= 0,2 х … = …см
14. Провести вертикальные осевые линии вытачек через точки Б3 и Б4.
= 0,2 х … = …см
14. Провести вертикальные осевые линии вытачек через точки Б3 и Б4.
Б3
Б4
Слайд 10

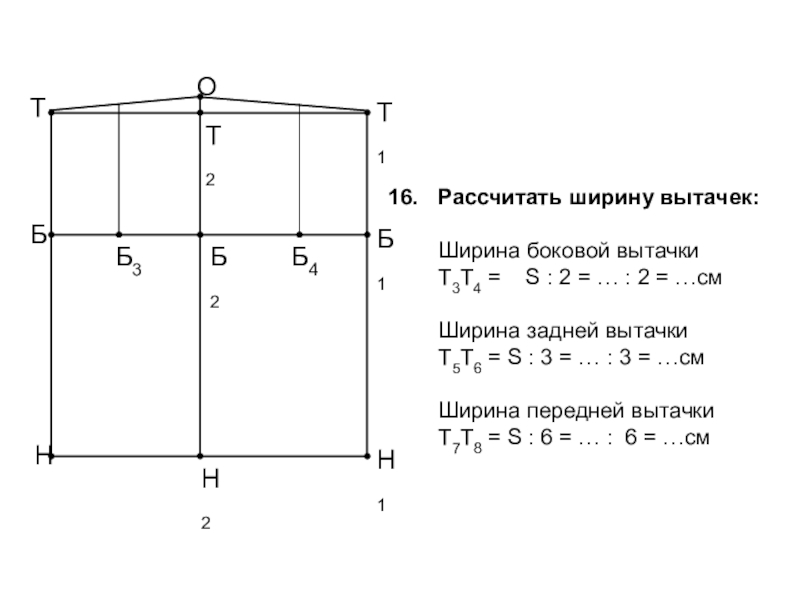

Рассчитать ширину вытачек:
Ширина боковой вытачки
Т3Т4 = S : 2 = … : 2 = …см
Ширина задней вытачки
Т5Т6 = S : 3 = … : 3 = …см
Ширина передней вытачки
Т7Т8 = S : 6 = … : 6 = …см
Ширина задней вытачки
Т5Т6 = S : 3 = … : 3 = …см
Ширина передней вытачки
Т7Т8 = S : 6 = … : 6 = …см
Слайд 11
Т
Б
Н
Б1
Т1
Н1
Б2
Т2
Н2
О
Отложить ширину боковой вытачки
Т3Т4 по линии талии
симметрично вправо и влево от линии бока (от точки О).
18. Построить конец боковой вытачки
Б2Б5 = 1 см
19. Соединить точки
Т3 и Б5; Т4 и Б5
18. Построить конец боковой вытачки
Б2Б5 = 1 см
19. Соединить точки
Т3 и Б5; Т4 и Б5
Б3
Б4
Т3
Т4
Б5
Слайд 12
Т
Б
Н
Б1
Т1
Н1
Б2
Т2
Н2
О

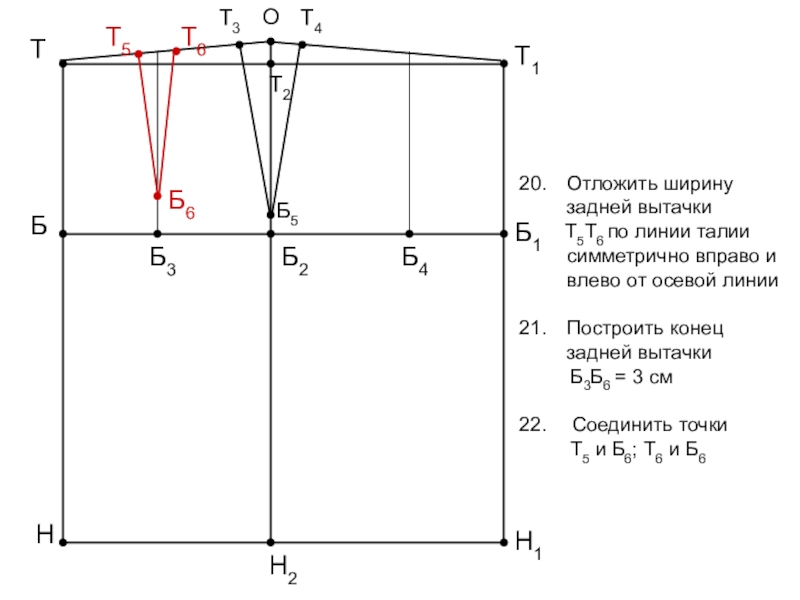

Отложить ширину задней вытачки
Т5Т6 по линии талии
симметрично вправо и влево от осевой линии
18. Построить конец задней вытачки
Б3Б6 = 3 см
19. Соединить точки
Т5 и Б6; Т6 и Б6
18. Построить конец задней вытачки
Б3Б6 = 3 см
19. Соединить точки
Т5 и Б6; Т6 и Б6
Б3
Б4
Т3
Т4
Б5
Слайд 13
Т
Б
Н
Б1
Т1
Н1
Б2
Т2
Н2
О
Отложить ширину задней вытачки
Т5Т6 по линии талии
симметрично вправо и влево от осевой линии
Построить конец задней вытачки
Б3Б6 = 3 см
Соединить точки
Т5 и Б6; Т6 и Б6
Построить конец задней вытачки
Б3Б6 = 3 см
Соединить точки
Т5 и Б6; Т6 и Б6
Б3
Б4
Т3
Т4
Б5
Т5
Т6
Б6
Слайд 14
Т
Б
Н
Б1
Т1
Н1
Б2
Т2
Н2
О

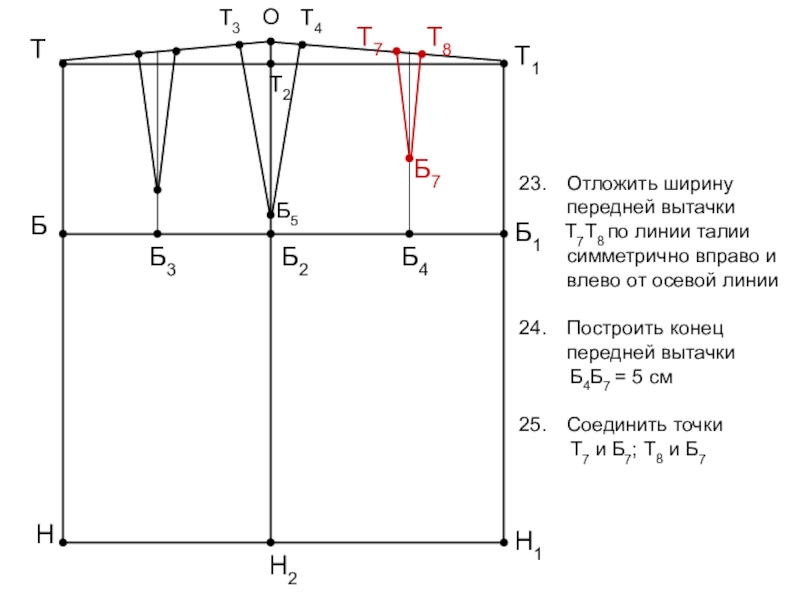

Отложить ширину передней вытачки
Т7Т8 по линии талии
симметрично вправо и влево от осевой линии
Построить конец передней вытачки
Б4Б7 = 5 см
Соединить точки
Т7 и Б7; Т8 и Б7
Построить конец передней вытачки
Б4Б7 = 5 см
Соединить точки
Т7 и Б7; Т8 и Б7
Б3
Б4
Т3
Т4
Б5
Т7
Т8
Б7
Слайд 15
Т
Б
Н
Б1
Т1
Н1
Б2
Н2
О

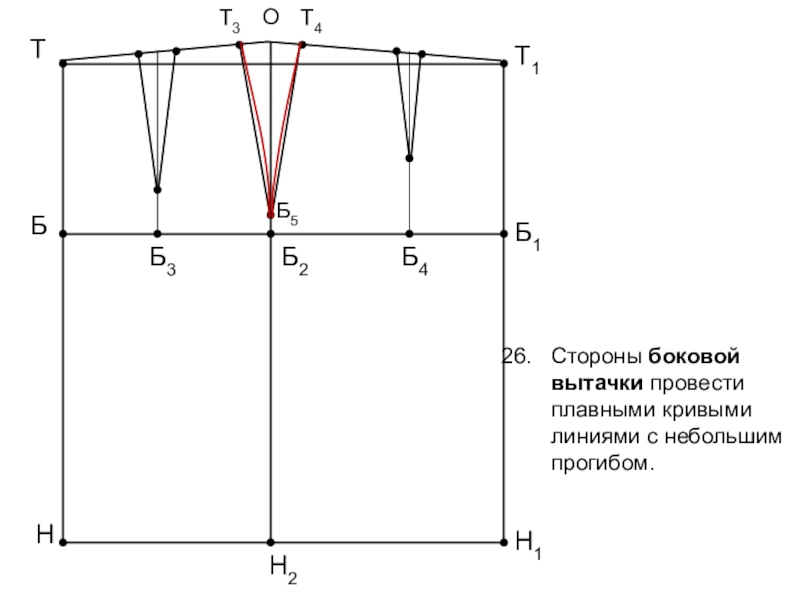

Стороны боковой вытачки провести плавными кривыми линиями с небольшим прогибом.
Б3
Б4
Т3
Т4
Б5
