Презентация, доклад по технологии Построение чертежа фартука в м1:4 (5 класс)
Содержание
- 1. Презентация по технологии Построение чертежа фартука в м1:4 (5 класс)
- 2. Инструкционная карта «Построение чертежа фартука в м
- 3. Немного выше середины листа поставьте точку Т
- 4. 2. Длина нагрудника: ТВ↑ = Дтп:2 ТЛиния талии В
- 5. 3. Длина нижней части фартука: ТН↓ = Дтк-10 смЛиния талии ВНТ
- 6. 4. Проведите горизонтальные линии из точек В

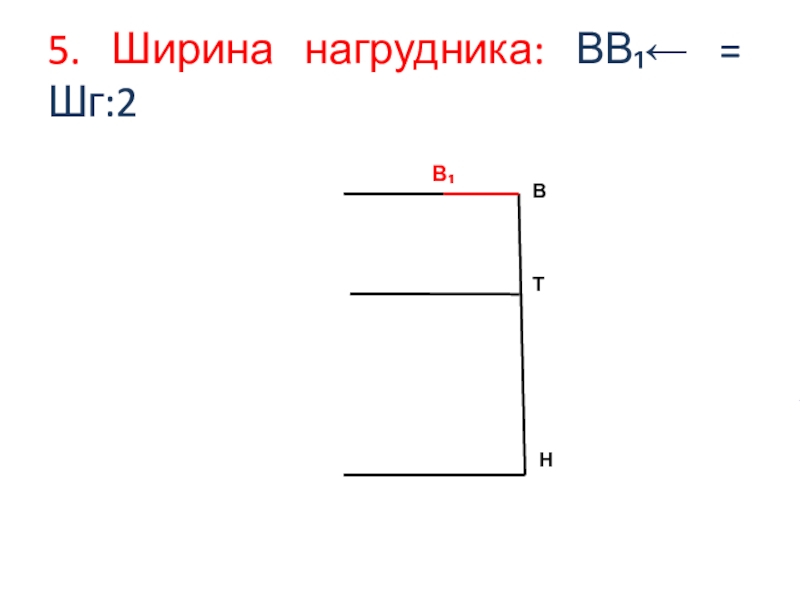

- 7. 5. Ширина нагрудника: ВВ₁← = Шг:2ТВНВ₁
- 8. 6. Из точки В₁ провести вертикальную линию
- 9. 7. Ширина нижней части фартука: ТТ₂← = Сб+ПбТВНВ₁Т₁Н₁Т₂
- 10. 8. Из точки Т₂ проведите вниз вертикальную
- 11. 9. Положение верхнего края кармана: НК↑= Н₂К₁↑ = 15 смКк₁ТВНВ₁Т₁Н₁Т₂Н₂
- 12. Построение бретели, пояса и кармана выполняется по
Инструкционная карта «Построение чертежа фартука в м 1:4»Прибавка (П) – это величина, заложенная в чертёж швейного изделия и необходима для свободы движения.

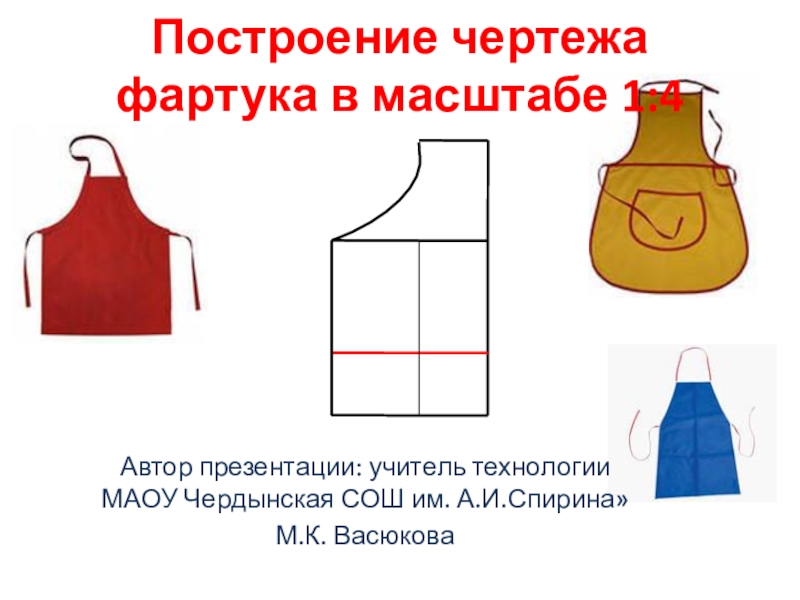

Слайд 1Построение чертежа фартука в масштабе 1:4
Автор презентации: учитель технологии МАОУ Чердынская
Слайд 2Инструкционная карта «Построение чертежа фартука в м 1:4»
Прибавка (П) – это
величина, заложенная в чертёж швейного изделия и необходима для свободы движения. Пб = 6 см; Пт = 4 см; Пбр = 4 см
Слайд 3Немного выше середины листа поставьте точку Т и проведите влево от
неё горизонтальную линию – линия талии.
Т
Линия талии
Слайд 64. Проведите горизонтальные линии из точек В и Н. Получились конструктивные
линии : линия верха и линия низа
Линия талии
Линия верха
Линия низа
Т
В
Н

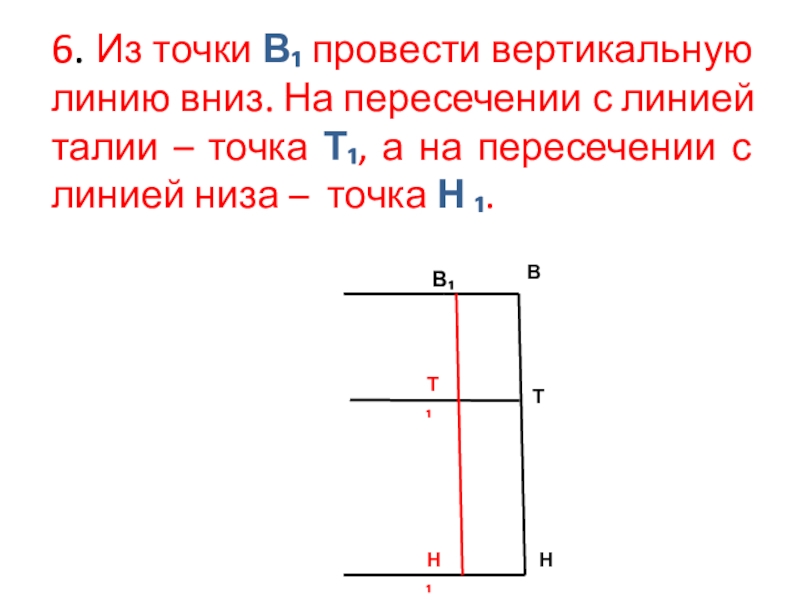

Слайд 86. Из точки В₁ провести вертикальную линию вниз. На пересечении с
линией талии – точка Т₁, а на пересечении с линией низа – точка Н ₁.
Т
В
Н
В₁
Т₁
Н₁
Слайд 108. Из точки Т₂ проведите вниз вертикальную линию до пересечения с
линией низа – точка Н₂. Соедините точки В₁Т₂ плавно по дуге (при помощи лекал).
Т
В
Н
В₁
Т₁
Н₁
Т₂
Н₂

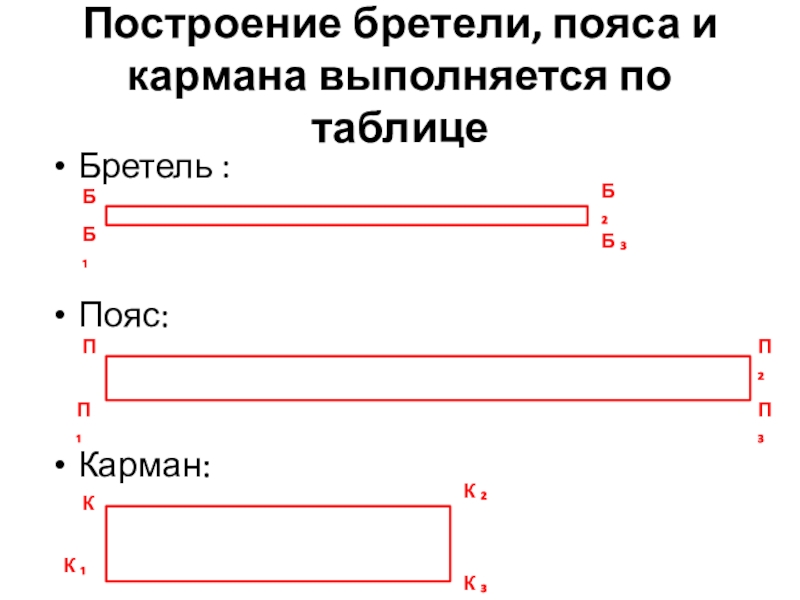

Слайд 12Построение бретели, пояса и кармана выполняется по таблице
Бретель :
Пояс:
Карман:
Б
Б
₁
Б ₂
Б ₃
П
П ₁
П ₃
П ₂
К
К ₁
К ₃
К ₂
