Презентация, доклад по технологии Построение чертежа фартука

Построение основы чертежа фартука в масштабе 1:4

Выполнила: Учитель технологии Древаль О.Ю

,Гец Яна

и спецодежды, предназначенный защищать от попадания грязи на основную одежду.
Обычно завязывается на поясе, иногда дополнительно закрепляется на шее тесьмой

загрязнений,
вредных влияний
производственной
среды и обеспечения
эффективности
и безопасности труда.

передник в Западную Азию, а оттуда уже в Европу
В эпоху средневековья фартук становиться
принадлежностью рабочей одежды
Женский фартук со временем стал принадлежностью туалета замужней женщины
Передник периодически входит в моду среди высших слоев общества
Со временем передник стал частью праздничного народного костюма.
Во время Первой мировой войны из «одежды горничных» фартук превращается в рабочую женскую одежду.
В наши дни фартук утрачивать защитную функцию.

графическое изображение какого-либо предмета на бумаге в натуральную величину в уменьшенном или увеличенном виде.

только карандашом
Углы и контурные линии чертежа должны быть чёткими, ровными

Масштаб записывают в виде отношения двух чисел,
первое из которых относится к чертежу, а второе – к предмету.
Масштаб 1:4 означает уменьшение чертежа в 4 раза.

Линии, используемые при построении чертежа

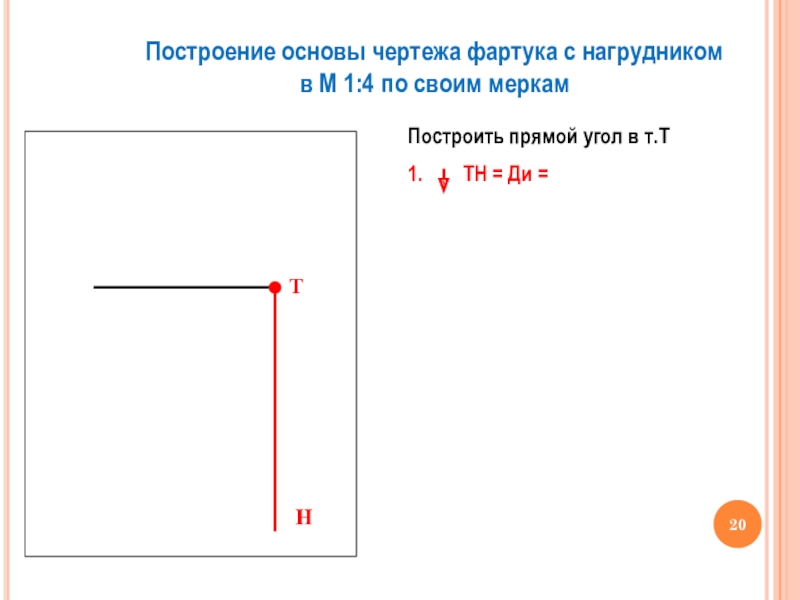

в М 1:4 по своим меркам

Построить прямой угол в т.Т
1. ТН = Ди =

Т

Н

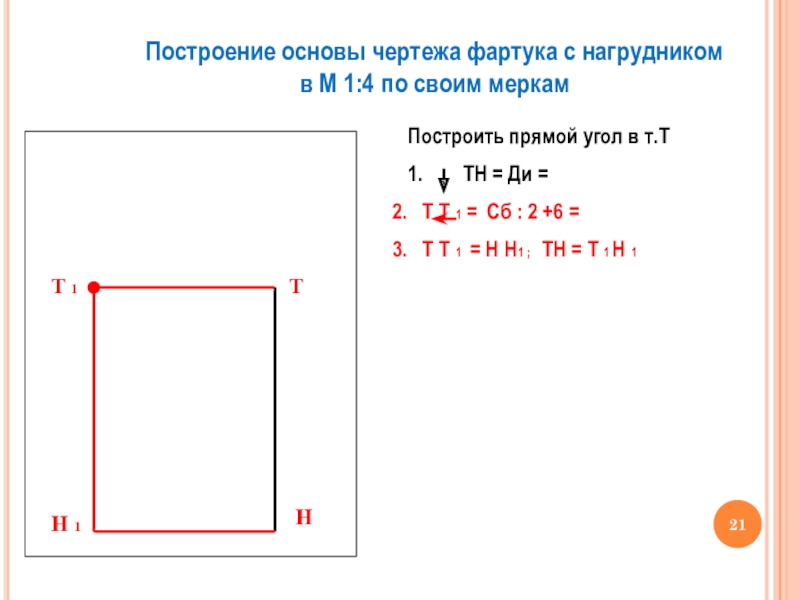

в М 1:4 по своим меркам

Построить прямой угол в т.Т
1. ТН = Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н 1

Т

Н

Т 1

Н 1

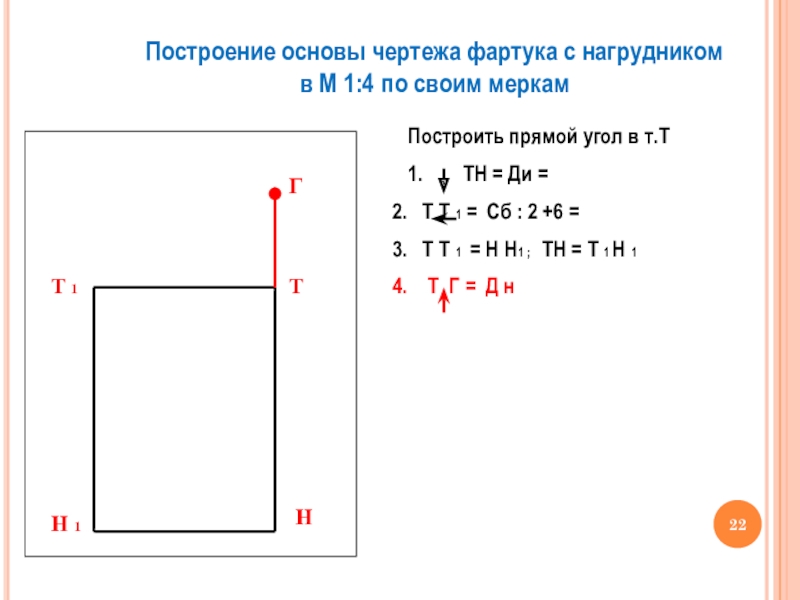

в М 1:4 по своим меркам

Построить прямой угол в т.Т
1. ТН = Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н 1
Т Г = Д н

Т

Н

Т 1

Н 1

Г

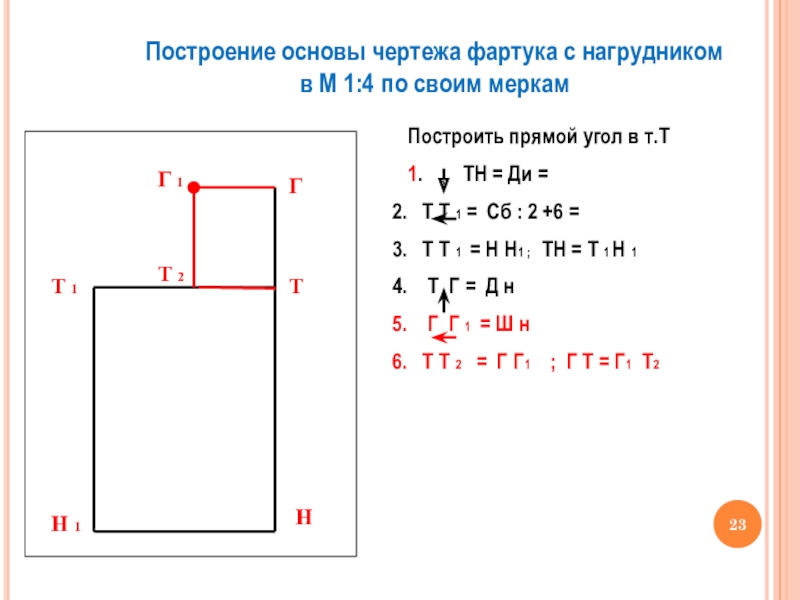

в М 1:4 по своим меркам

Построить прямой угол в т.Т
1. ТН = Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н 1
Т Г = Д н
Г Г 1 = Ш н
Т Т 2 = Г Г1 ; Г Т = Г1 Т2

Т

Н

Т 1

Н 1

Т 2

Г 1

Г

в М 1:4 по своим меркам

Построить прямой угол в т.Т
1. ТН = Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н 1
Т Г = Д н
Г Г 1 = Ш н
Т Т 2 = Г Г1 ; Г Т = Г1 Т2
Т К = 6 см

Т

Н

Т 1

Н 1

Т 2

Г 1

Г

К

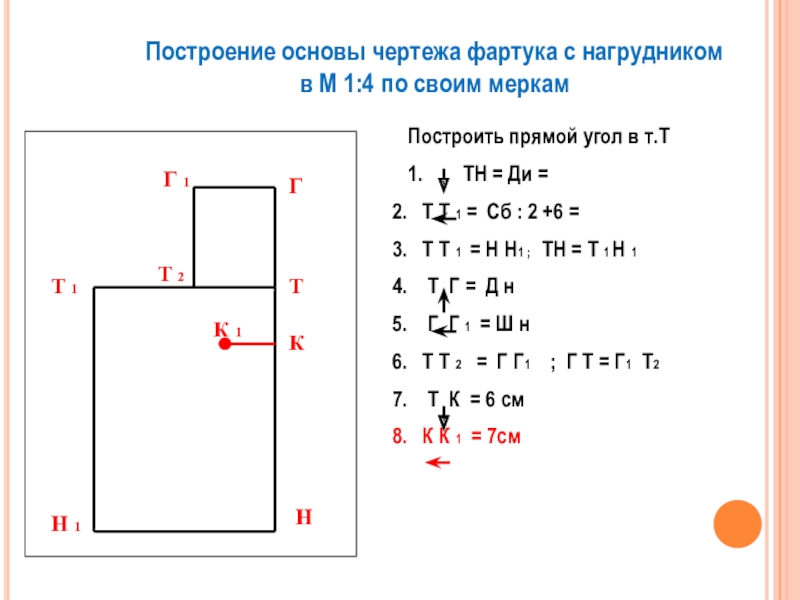

в М 1:4 по своим меркам

Построить прямой угол в т.Т
1. ТН = Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н 1
Т Г = Д н
Г Г 1 = Ш н
Т Т 2 = Г Г1 ; Г Т = Г1 Т2
Т К = 6 см
К К 1 = 7см

Т

Н

Т 1

Н 1

К 1

Т 2

Г 1

Г

К

в М 1:4 по своим меркам

Т

Н

Т 1

Н 1

К 1

Т 2

Г 1

Г

К

К 2

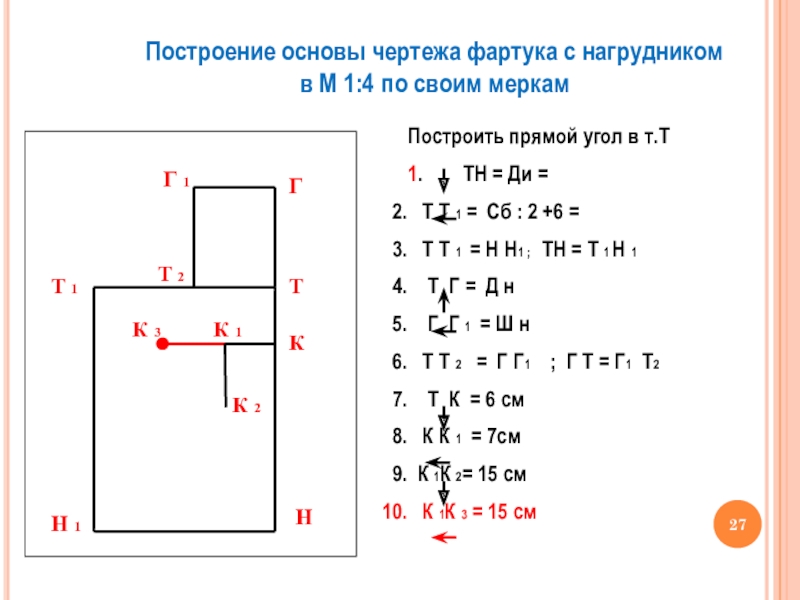

в М 1:4 по своим меркам

Построить прямой угол в т.Т
1. ТН = Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = Н Н1 ; ТН = Т 1 Н 1
Т Г = Д н
Г Г 1 = Ш н
Т Т 2 = Г Г1 ; Г Т = Г1 Т2
Т К = 6 см
К К 1 = 7см
К 1К 2= 15 см
К 1К 3 = 15 см

Т

Н

Т 1

Н 1

К 1

Т 2

Г 1

Г

К

К 3

К 2

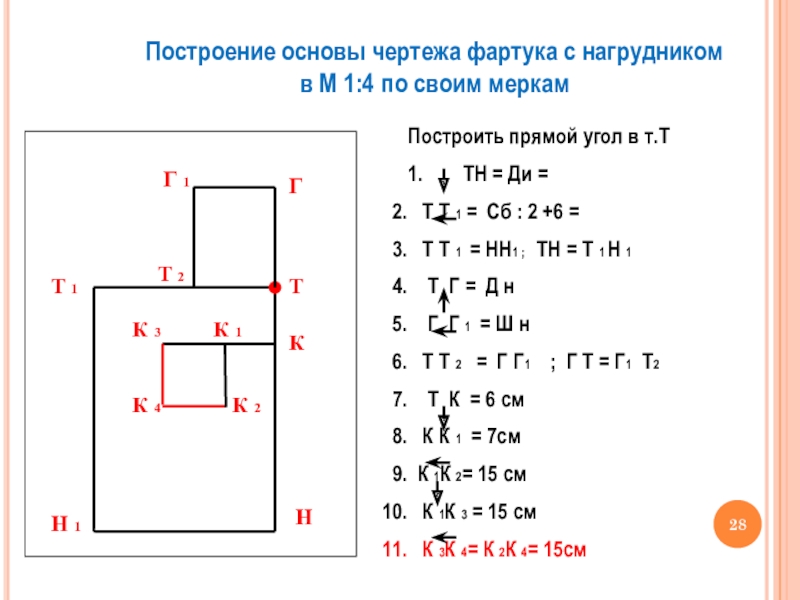

в М 1:4 по своим меркам

Построить прямой угол в т.Т
1. ТН = Ди =
Т Т 1 = Сб : 2 +6 =
Т Т 1 = НН1 ; ТН = Т 1 Н 1
Т Г = Д н
Г Г 1 = Ш н
Т Т 2 = Г Г1 ; Г Т = Г1 Т2
Т К = 6 см
К К 1 = 7см
К 1К 2= 15 см
К 1К 3 = 15 см
К 3К 4= К 2К 4= 15см

Т

Н

Т 1

Н 1

К 1

Т 2

Г 1

Г

К

К 4

К 3

К 2

в М 1:4 по своим меркам

Т

Н

Т 1

Н 1

К 1

Т 2

Г 1

Г

К

К 4

К 3

К 2

Моделирование – это процесс изменения чертежа выкройки
в соответствии с выбранной моделью.

узнала….
я научилась….
у меня получилось…
я затруднялась…
Свою работу на уроке я оцениваю … потому что...
