Презентация, доклад по технологии Построение чертежа Фартука (5 класс)

обозначения точек, отрезков)

2. Ознакомить с приёмами расчета конструкции, правилами и последовательностью выполнения чертежа фартука

3. Закрепить умения выполнять простейшие прямоугольные развертки выкроек швейных изделий.

4. Воспитывать культуру труда, аккуратность в выполнении работ, самостоятельность при выполнении расчётов и построения чертежа.

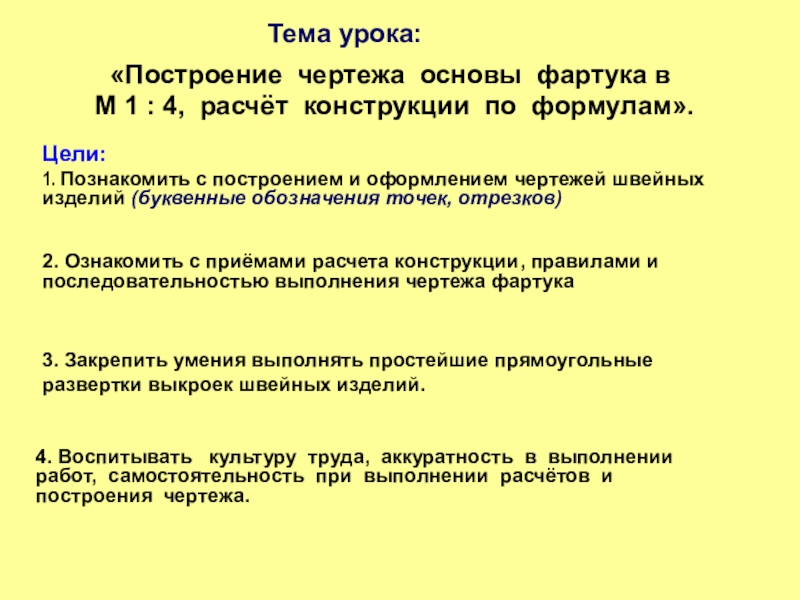

«Построение чертежа основы фартука в
М 1 : 4, расчёт конструкции по формулам».

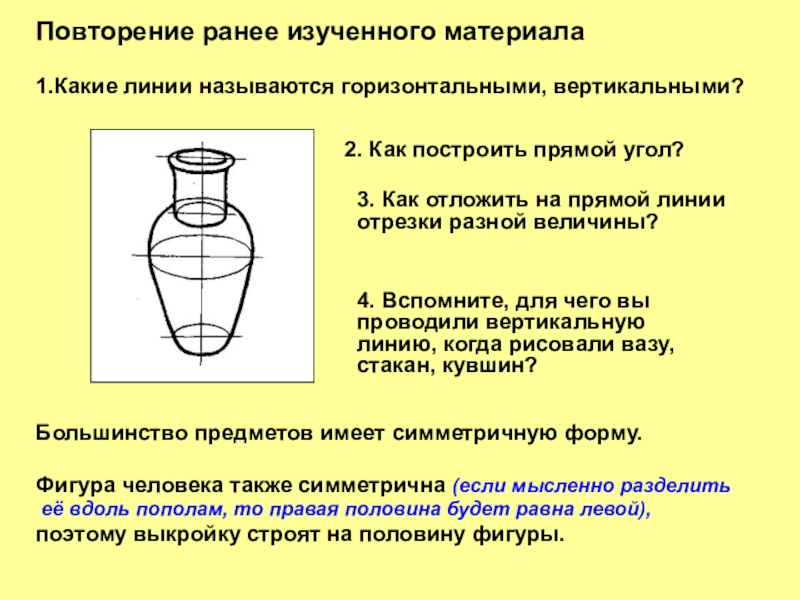

угол?

3. Как отложить на прямой линии отрезки разной величины?

4. Вспомните, для чего вы проводили вертикальную линию, когда рисовали вазу, стакан, кувшин?

Большинство предметов имеет симметричную форму.

Фигура человека также симметрична (если мысленно разделить
её вдоль пополам, то правая половина будет равна левой),
поэтому выкройку строят на половину фигуры.

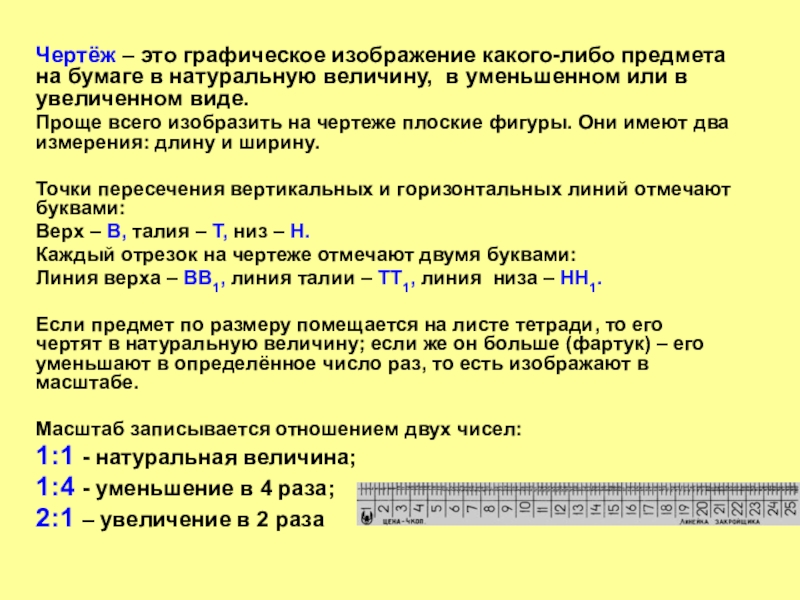

величину, в уменьшенном или в увеличенном виде.
Проще всего изобразить на чертеже плоские фигуры. Они имеют два измерения: длину и ширину.

Точки пересечения вертикальных и горизонтальных линий отмечают буквами:
Верх – В, талия – Т, низ – Н.
Каждый отрезок на чертеже отмечают двумя буквами:
Линия верха – ВВ1, линия талии – ТТ1, линия низа – НН1.

Если предмет по размеру помещается на листе тетради, то его чертят в натуральную величину; если же он больше (фартук) – его уменьшают в определённое число раз, то есть изображают в масштабе.

Масштаб записывается отношением двух чисел:
1:1 - натуральная величина;
1:4 - уменьшение в 4 раза;
2:1 – увеличение в 2 раза

принадлежности.

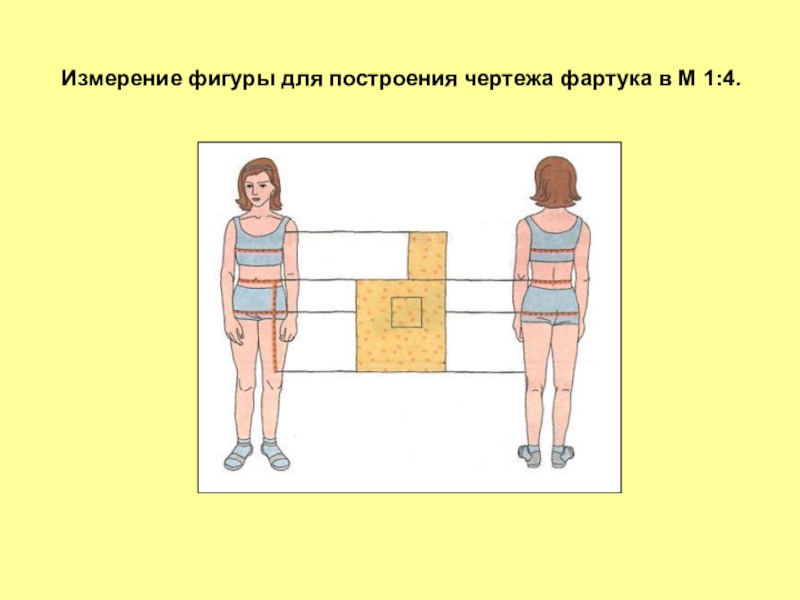

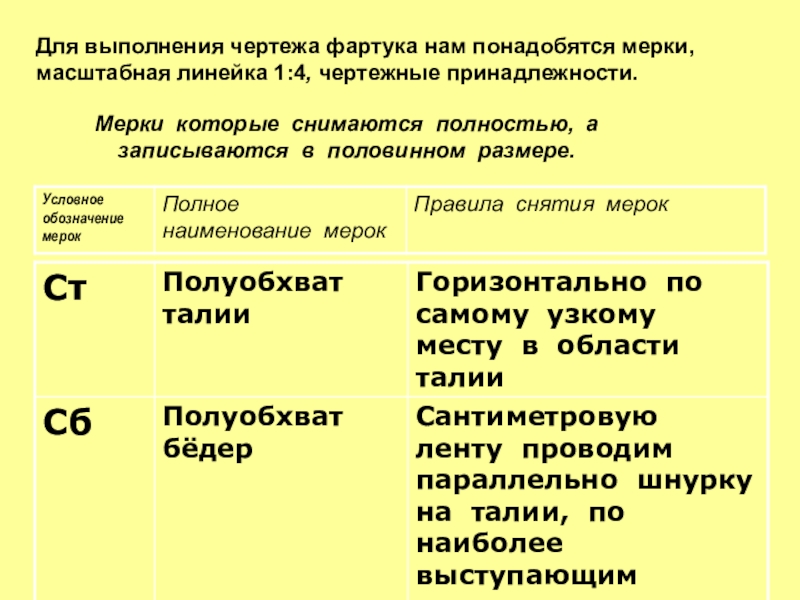

Мерки которые снимаются полностью, а записываются в половинном размере.

несколько деталей: нагрудник, пояс, бретели, нижнюю часть, карманы.

Фартук из хлопчатобумажной ткани прямой формы с мягкими складками от верхнего среза нижней части фартука.
Основная деталь с нагрудником и накладными карманами. Нагрудник соединяется с нижней частью фартука при помощи пояса с завязывающимися концами. Нагрудник выполнен с бретелями. Низ и края фартука обработаны швом вподгибку с закрытыми срезами.

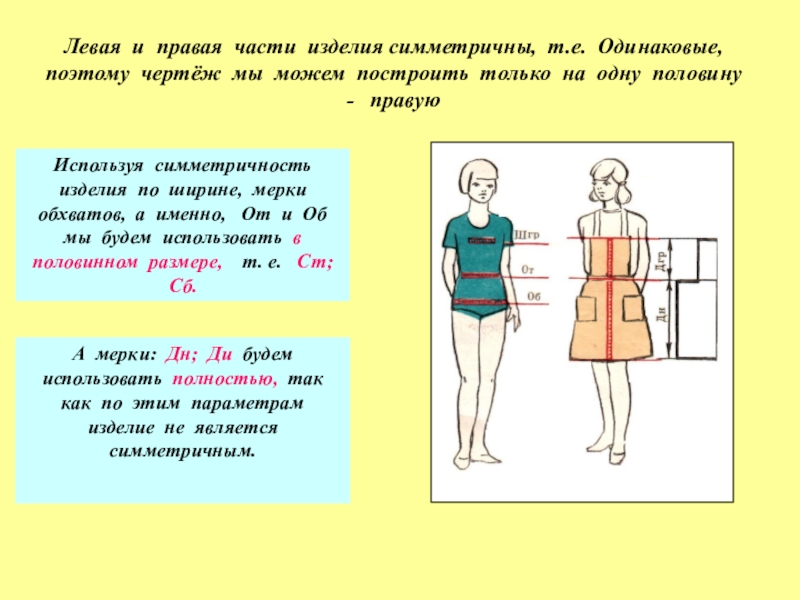

можем построить только на одну половину - правую

Используя симметричность изделия по ширине, мерки обхватов, а именно, От и Об мы будем использовать в половинном размере, т. е. Ст; Сб.

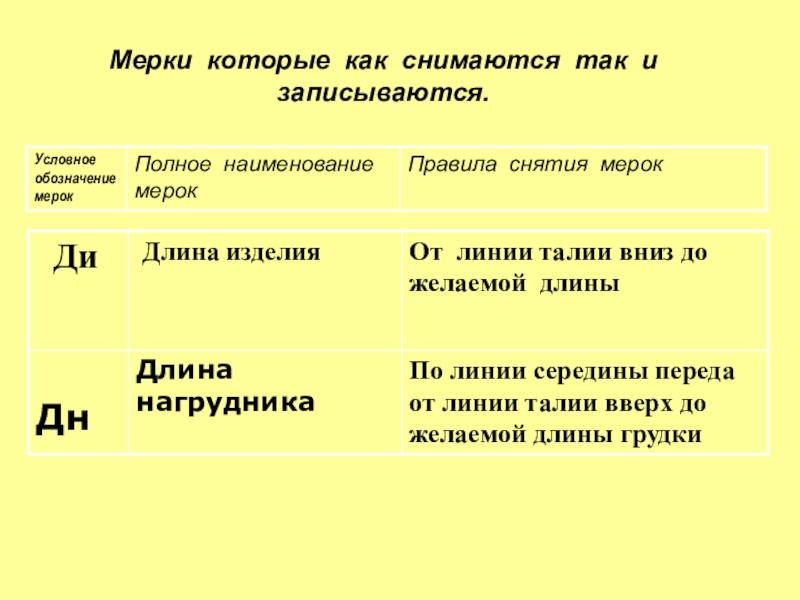

А мерки: Дн; Ди будем использовать полностью, так как по этим параметрам изделие не является симметричным.

чертежа фартука

Сегодня будем строить выкройку чертежа фартука по стандартным меркам.

Мерки:

1. Ст = 31см.
2. Сб = 40см.
3. Дн = 18 см.
4. Ди = 40 см.

Используя следующую прибавку:
Пб =6см.

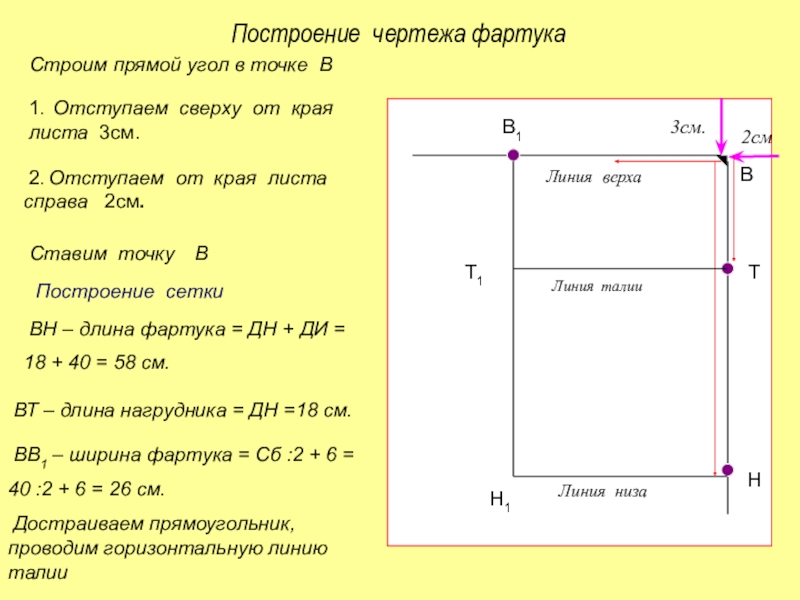

края листа 3см.

2. Отступаем от края листа справа 2см.

Ставим точку В

3см.

2см

В

Построение сетки

ВН – длина фартука = ДН + ДИ =
18 + 40 = 58 см.

Н

ВТ – длина нагрудника = ДН =18 см.

Т

Н1

ВВ1 – ширина фартука = Сб :2 + 6 =
40 :2 + 6 = 26 см.

В1

Достраиваем прямоугольник, проводим горизонтальную линию талии

Т1

Линия низа

Линия талии

Линия верха

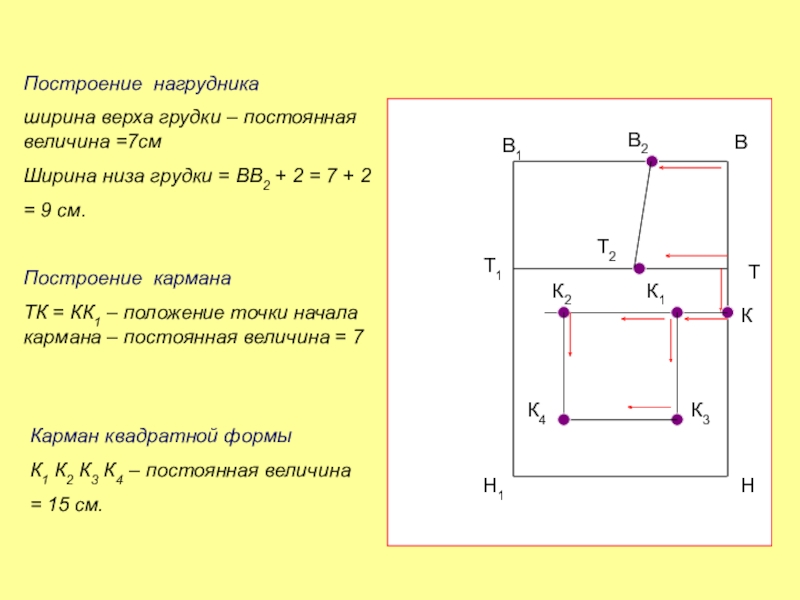

низа грудки = ВВ2 + 2 = 7 + 2
= 9 см.

В2

Т2

Построение кармана
ТК = КК1 – положение точки начала кармана – постоянная величина = 7

К

К1

Карман квадратной формы
К1 К2 К3 К4 – постоянная величина
= 15 см.

К3

К2

К4

этой точке прямой угол.

П

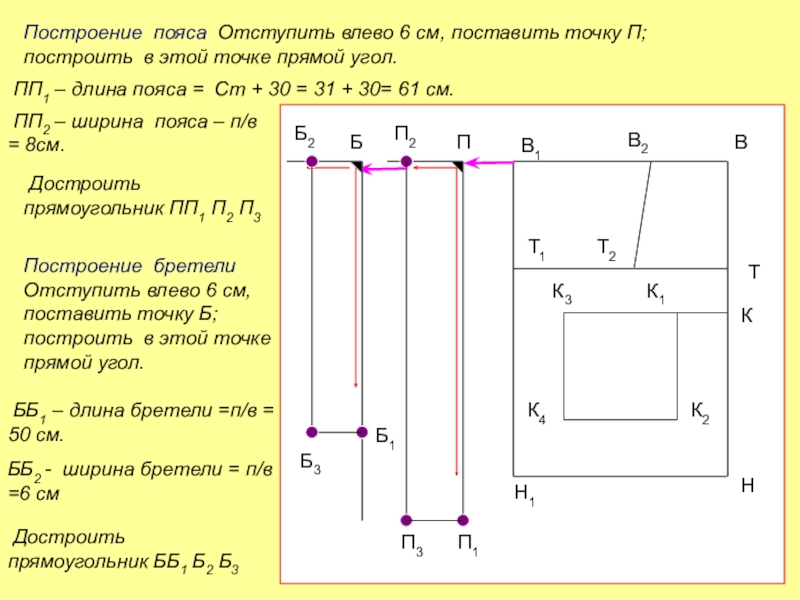

ПП1 – длина пояса = Ст + 30 = 31 + 30= 61 см.

П1

ПП2 – ширина пояса – п/в = 8см.

Достроить прямоугольник ПП1 П2 П3

П2

П3

Построение бретели Отступить влево 6 см, поставить точку Б; построить в этой точке прямой угол.

Б

ББ1 – длина бретели =п/в = 50 см.
ББ2 - ширина бретели = п/в =6 см

Б1

Б2

Достроить прямоугольник ББ1 Б2 Б3

Б3

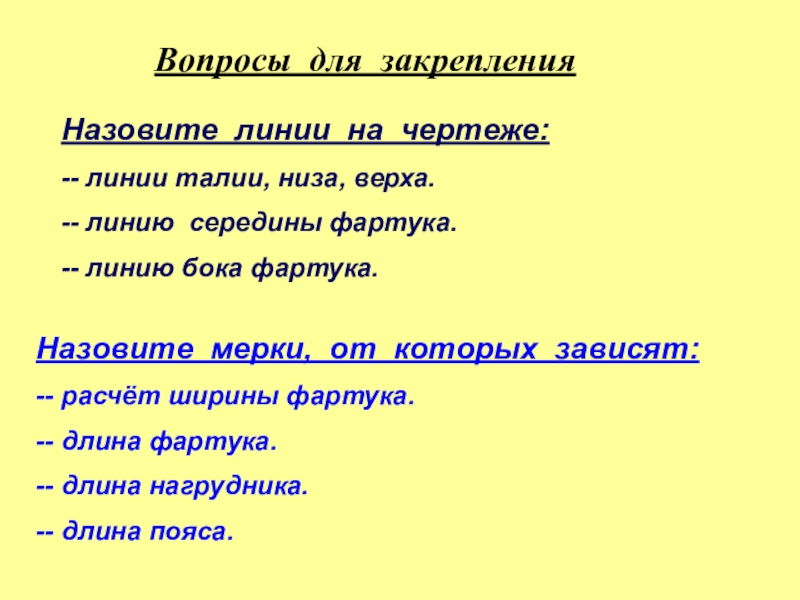

середины фартука.
-- линию бока фартука.

Назовите мерки, от которых зависят:
-- расчёт ширины фартука.
-- длина фартука.
-- длина нагрудника.
-- длина пояса.
