Презентация, доклад по технологии на тему:Измерительные инструменты (6 класс)
Содержание
- 1. Презентация по технологии на тему:Измерительные инструменты (6 класс)
- 2. Оглавление:1. Устройство штангенциркуля2. История нониуса3. Приемы работы с нониусом4. Упражнения работы с штангенциркулем
- 3. Цели урока:Образовательная –сформировать у учащихся представления о
- 4. Если ты ошибся на 1 ммЭто много или мало ?
- 5. Слайд 5

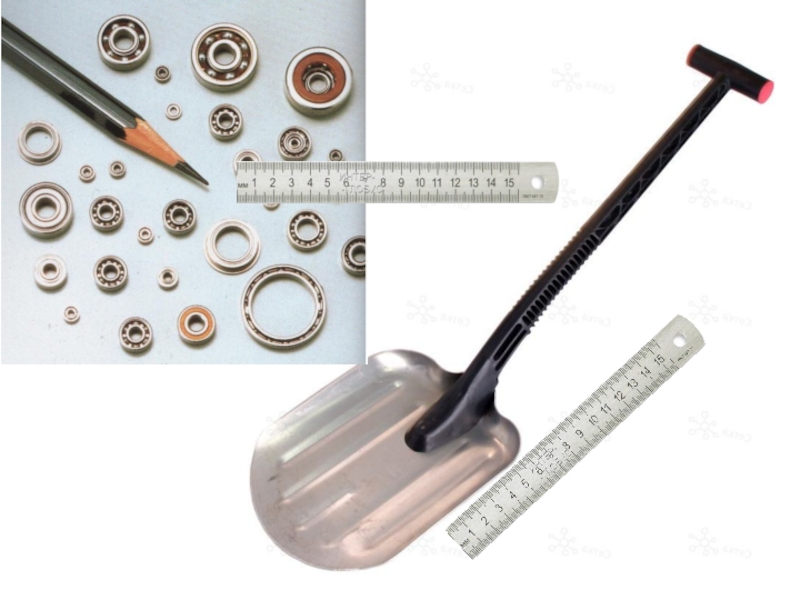

- 6. Есть много деталей, которыенельзя измерить обыкновеннойлинейкой
- 7. Штангенциркуль это инструмент, без которого мастера-профессионала трудно
- 8. 1. Губки для измерения внутренних размеров2. Подвижная
- 9. По сути дела, металлический штангенциркуль – это
- 10. Педро Нуниш был одним из величайших математиков

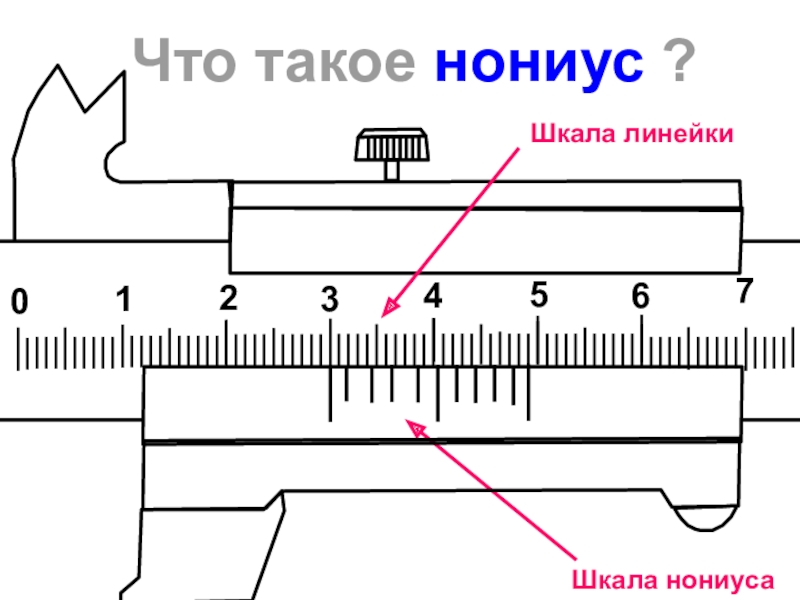

- 11. Шкала нониуса01234567Что такое нониус ?Шкала линейки

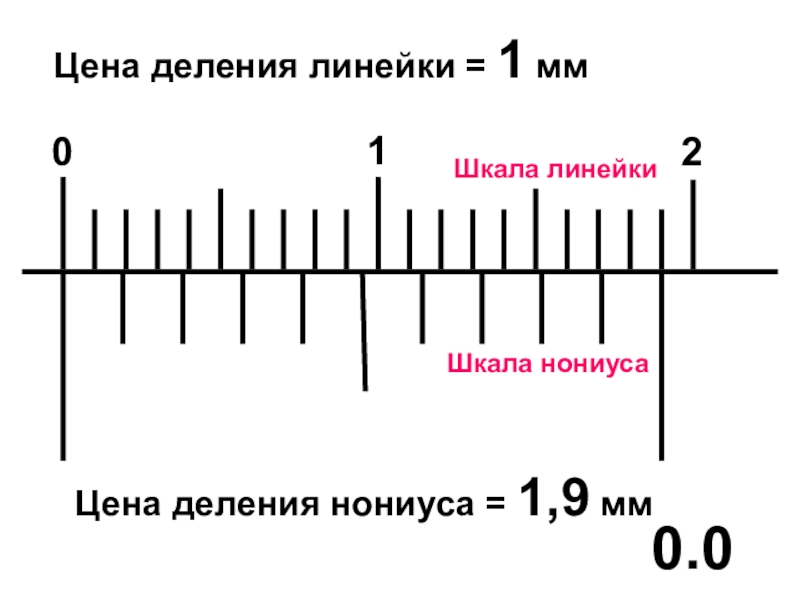

- 12. 0120.0Цена деления линейки = 1 ммШкала линейкиШкала нониусаЦена деления нониуса = 1,9 мм
- 13. Слайд 13
- 14. 0120.0Штангенциркуль закрыт

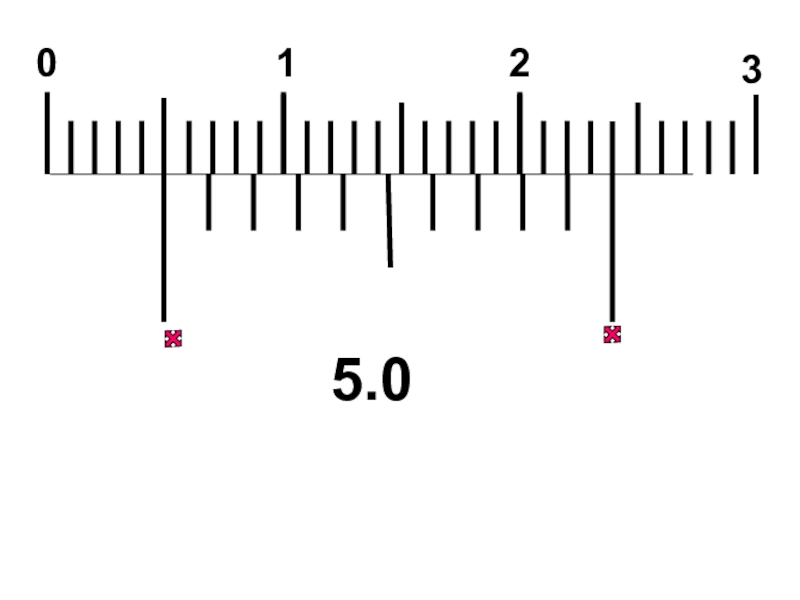

- 15. 01235.0
- 16. 56750.0

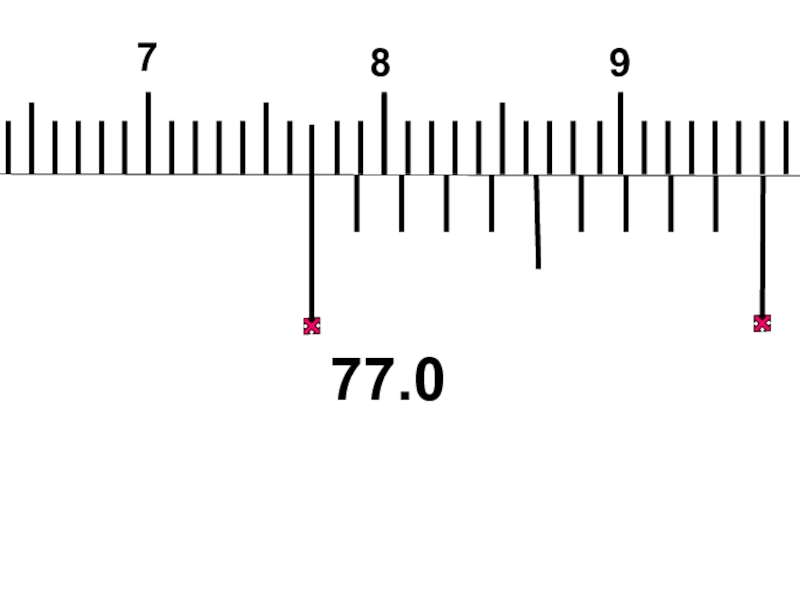

- 17. 78977.0

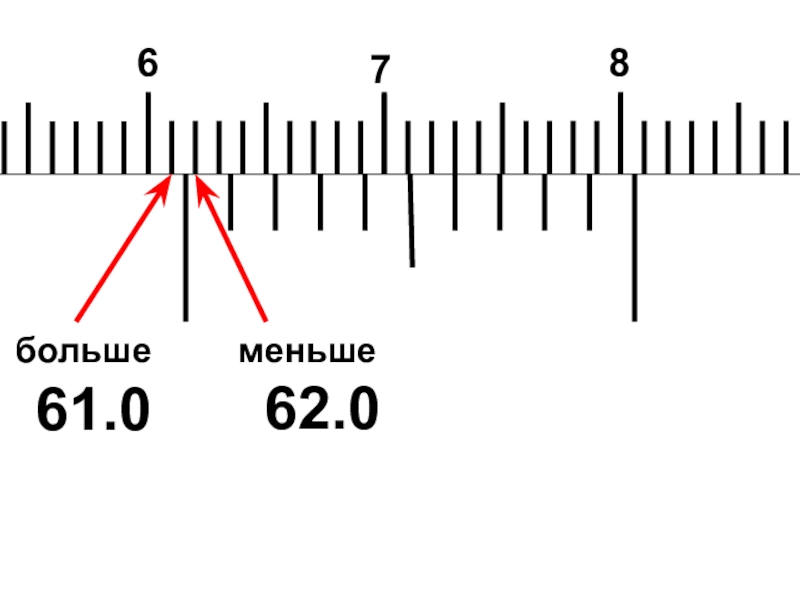

- 18. 67861.0большеменьше62.0

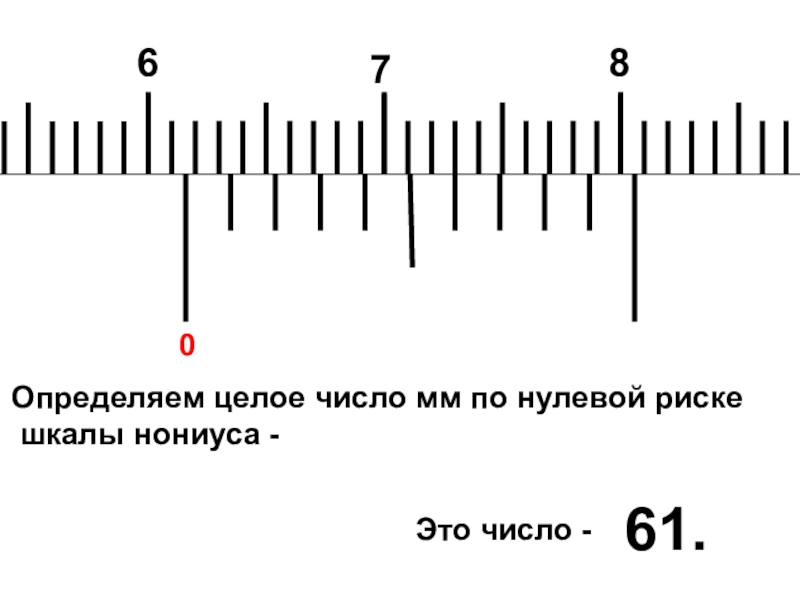

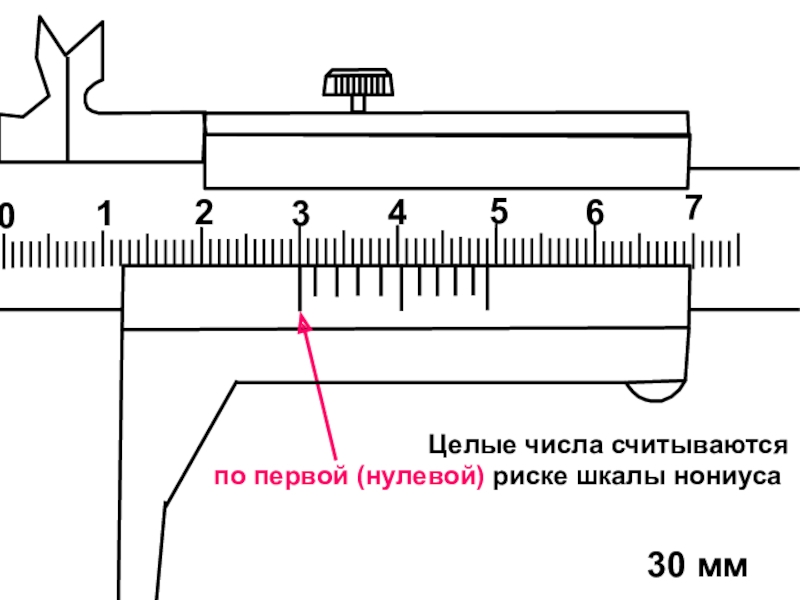

- 19. 67861.Определяем целое число мм по нулевой риске шкалы нониуса -0Это число -
- 20. 67861.6Десятые доли мм определяем по риске шкалы

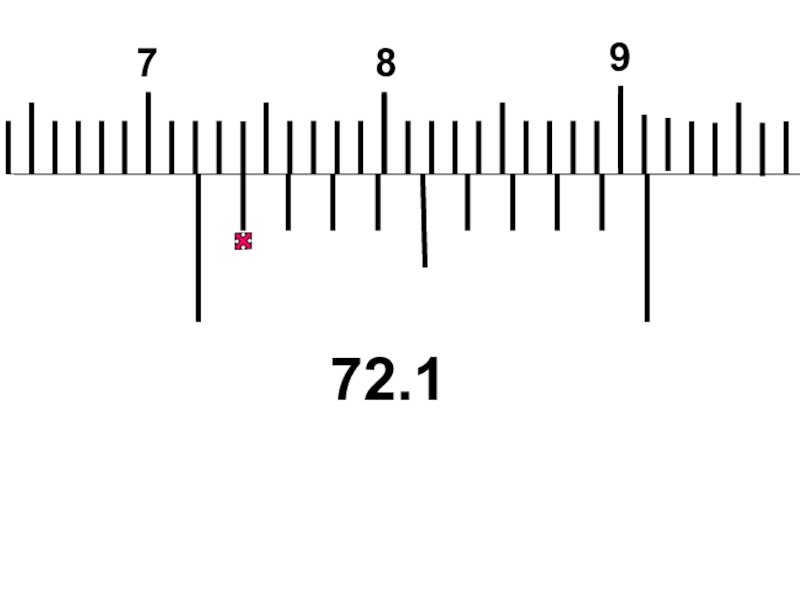

- 21. 78972.1
- 22. 10111213104.8

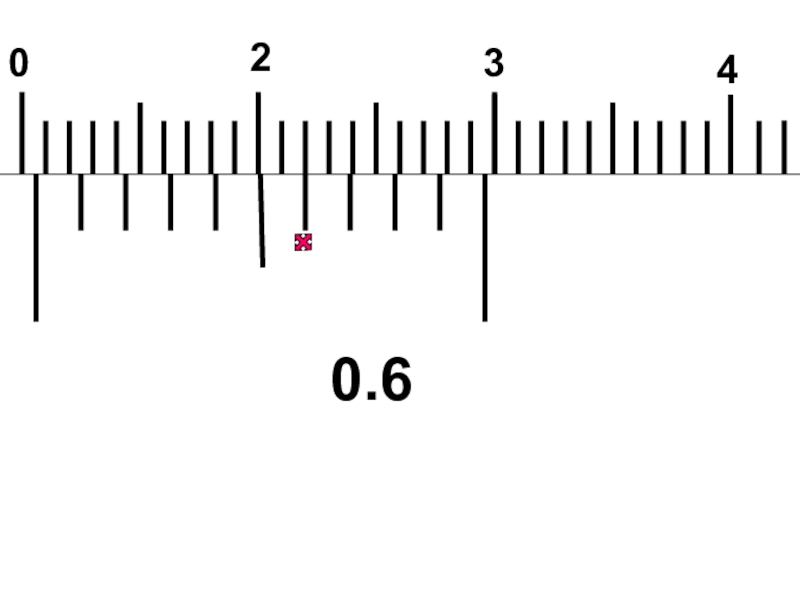

- 23. 43200.6

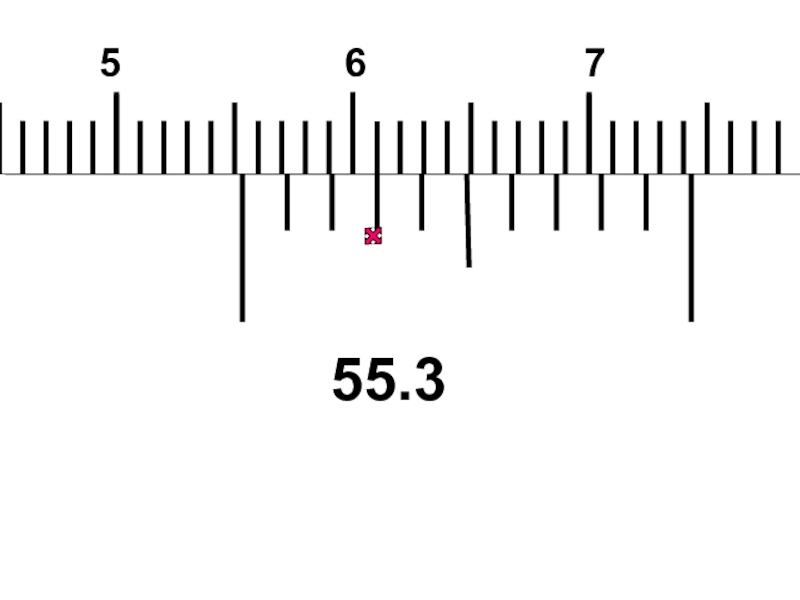

- 24. 76555.3

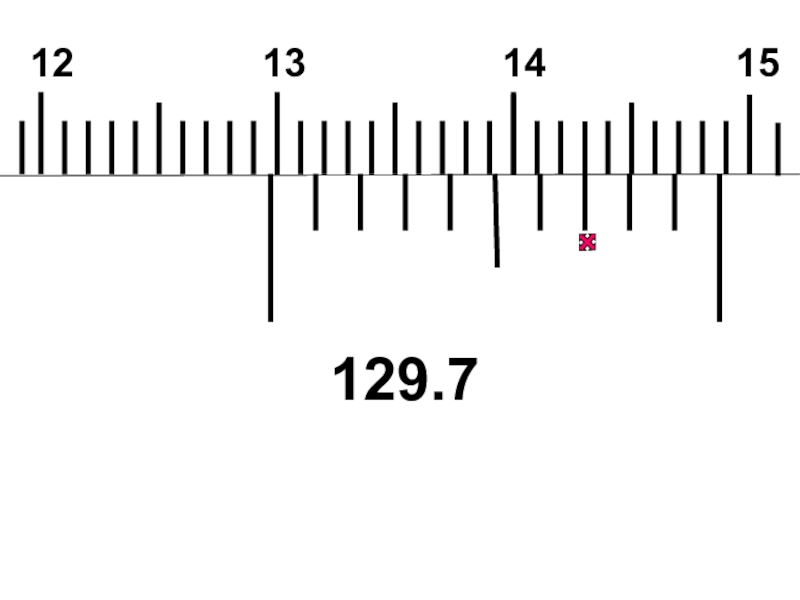

- 25. 15141312129.7
- 26. Проверимнашизнания

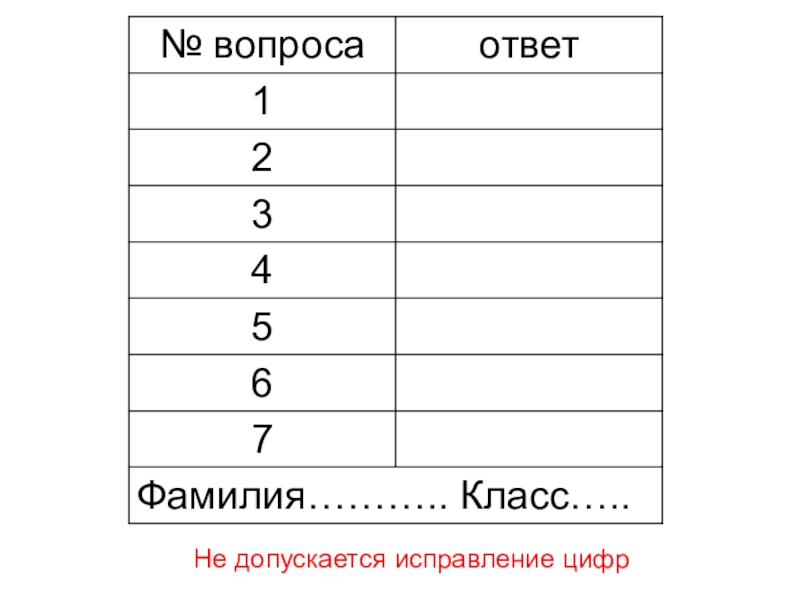

- 27. Не допускается исправление цифр

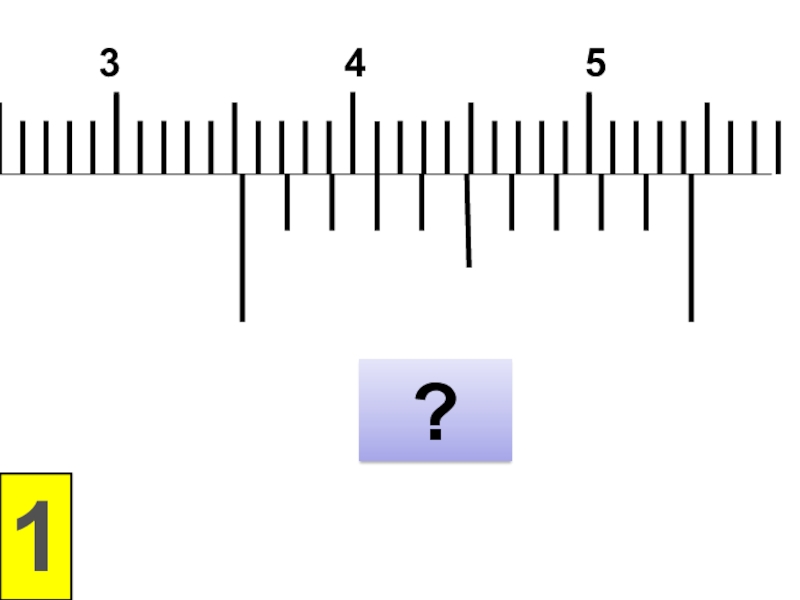

- 28. 54335.3 ?1

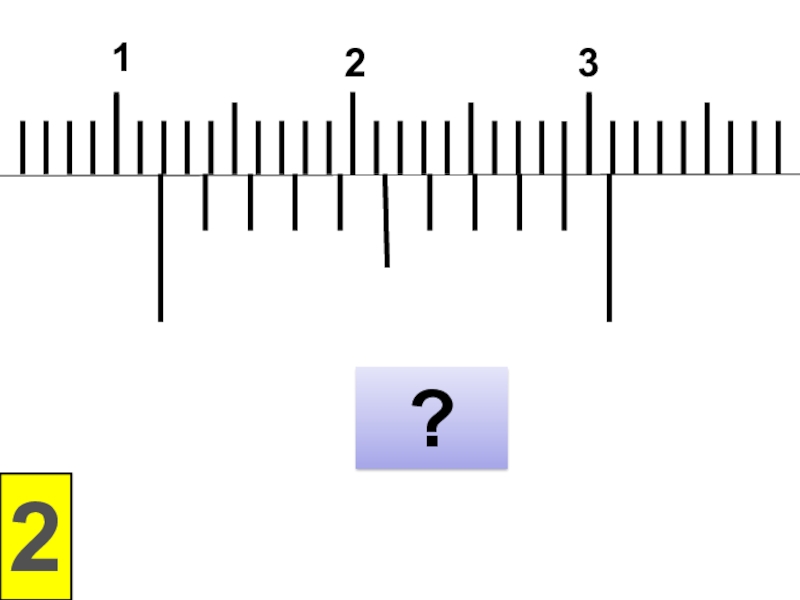

- 29. 32111.9 ?2

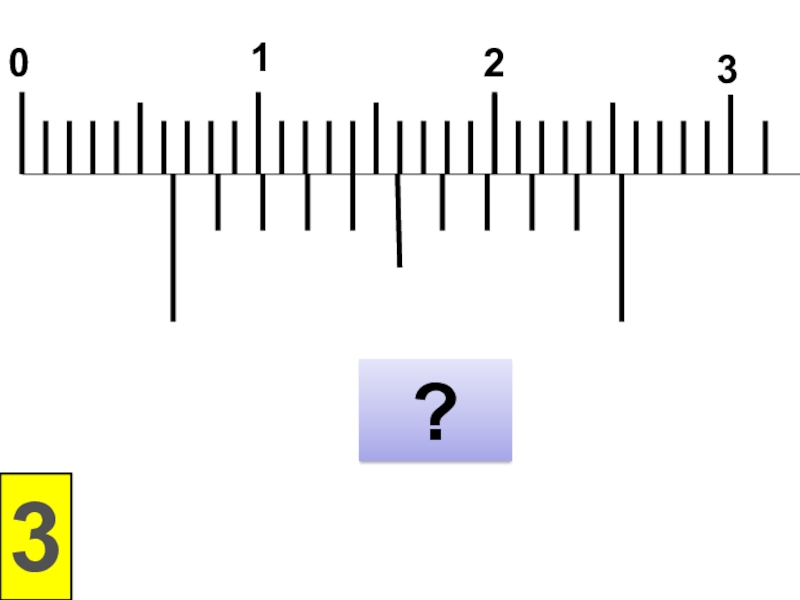

- 30. 32106.4 ?3

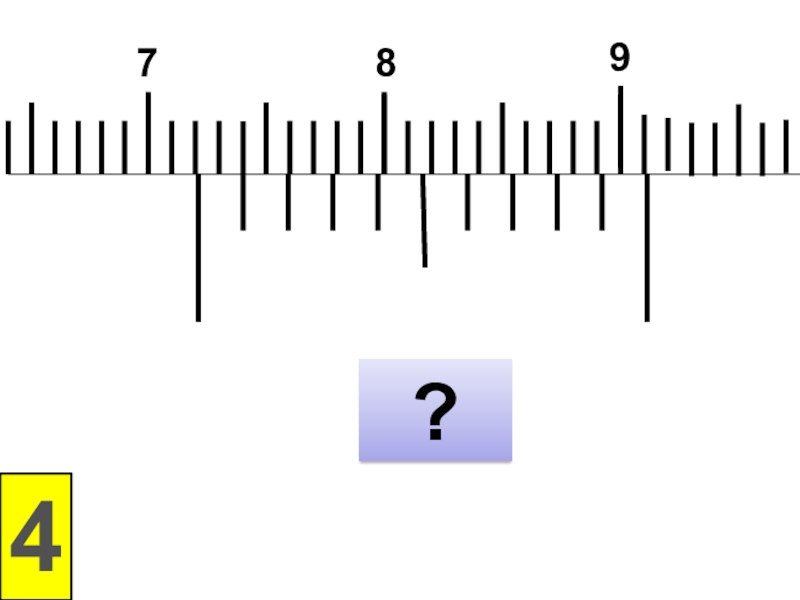

- 31. 78972.1 ?4

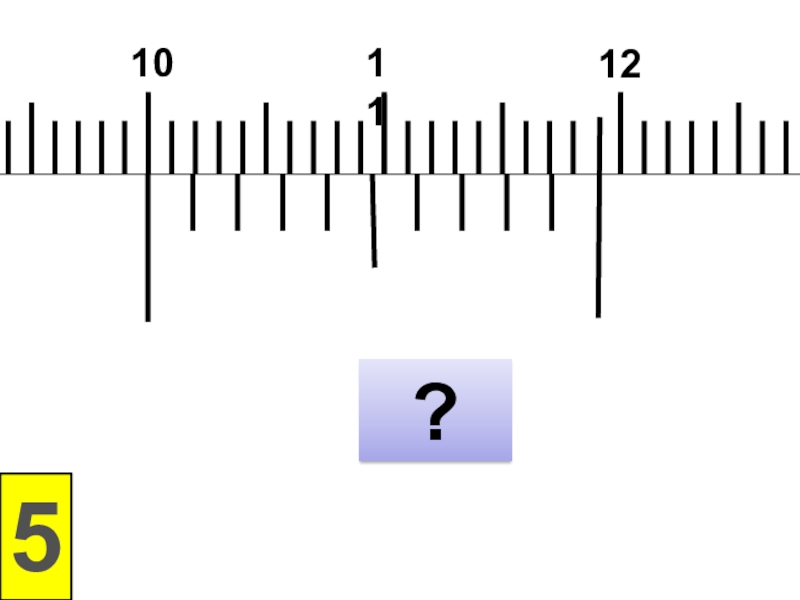

- 32. 101112100.0 ?5
- 33. 43200.3 ?6
- 34. 32109.6 ?7

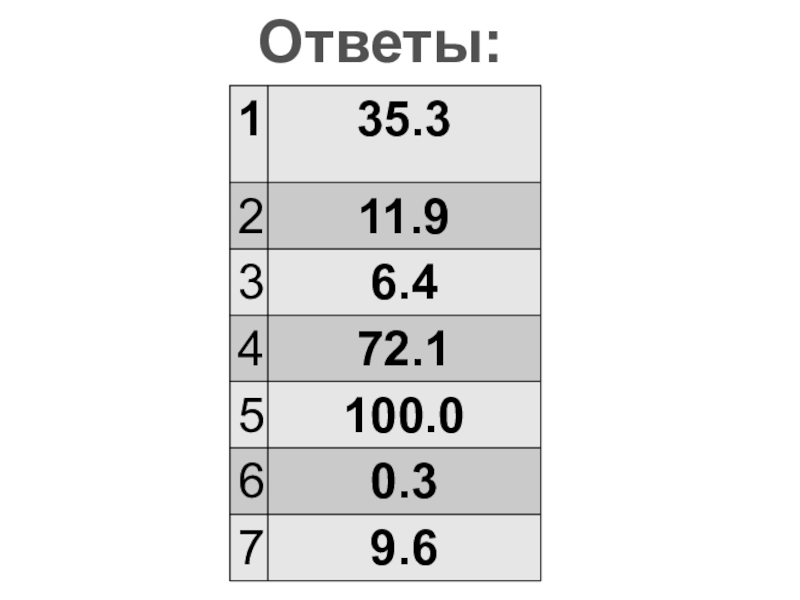

- 35. Ответы:
- 36. Как пользоваться штангенциркулемДля точности измерения всегда запоминайте

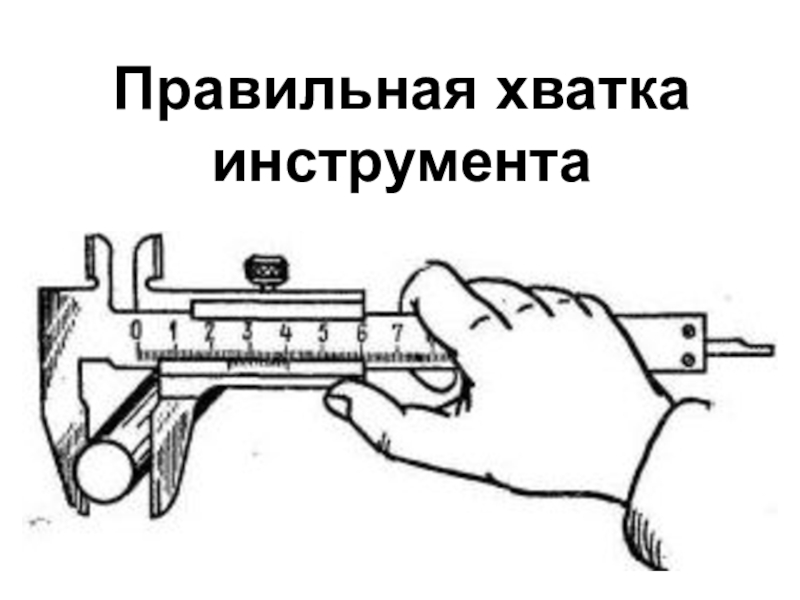

- 37. Правильная хваткаинструмента
- 38. Слайд 38
- 39. ШтангенциркульШтангенциркуль используется для определения наружных и внутренних размеров предметов с точностью до 0,1 мм.
- 40. С помощью штангенциркуля получают гораздо большую точность
- 41. Как установить размер 10 мм на штангенциркуле?
- 42. 01234Для этого подводим нулевую рискушкалы нониуса к

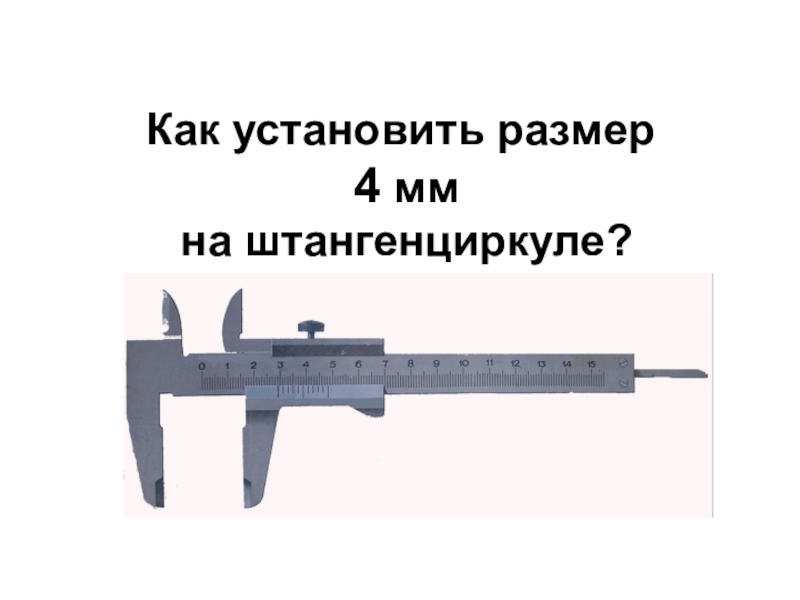

- 43. Как установить размер 4 мм на штангенциркуле?

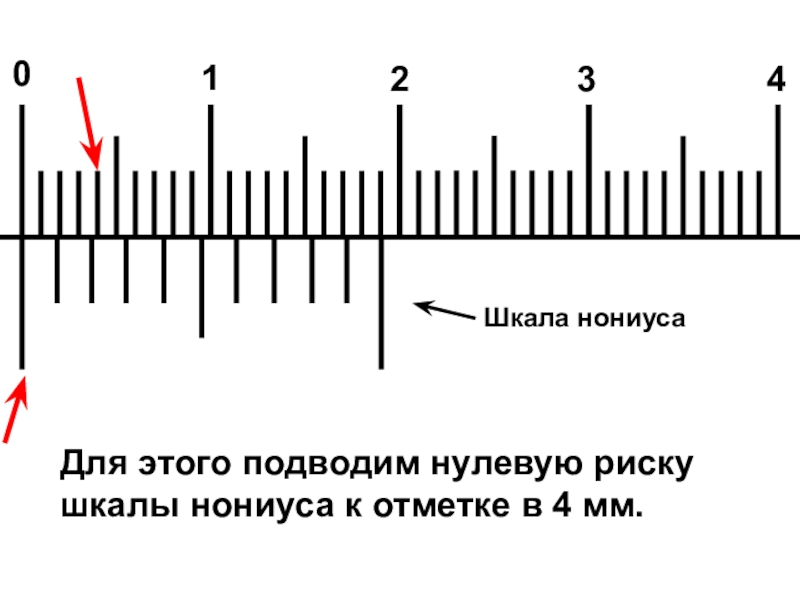

- 44. 01234Для этого подводим нулевую рискушкалы нониуса к отметке в 4 мм.Шкала нониуса
- 45. Как установить размер 102 мм на штангенциркуле?

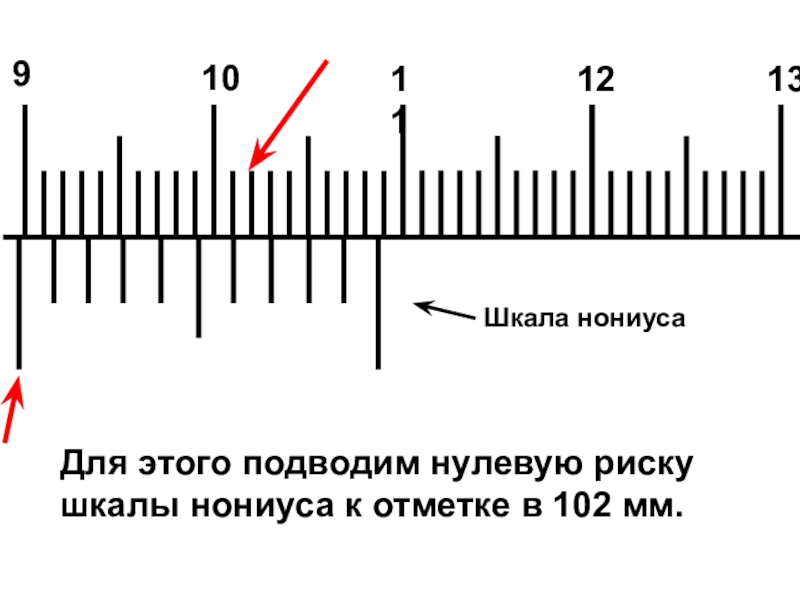

- 46. 910111213Для этого подводим нулевую рискушкалы нониуса к отметке в 102 мм.Шкала нониуса
- 47. Как установить размер 10,5 мм на штангенциркуле?

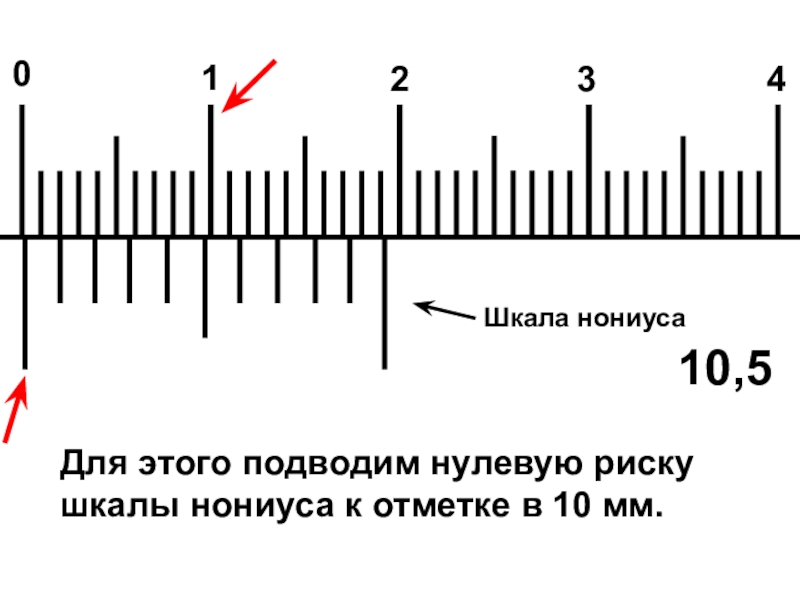

- 48. 0123410,5Для этого подводим нулевую рискушкалы нониуса к отметке в 10 мм.Шкала нониуса
- 49. 0123410,5Находим 5 риску шкалы нониусаи подводим её к ближайшей справа рискеПолучаем нужный результат = 10,5 мм
- 50. Как установить размер 109,9 мм на штангенциркуле?
- 51. 109,91011121314Для этого подводим нулевую рискушкалы нониуса к отметке в 109 мм.

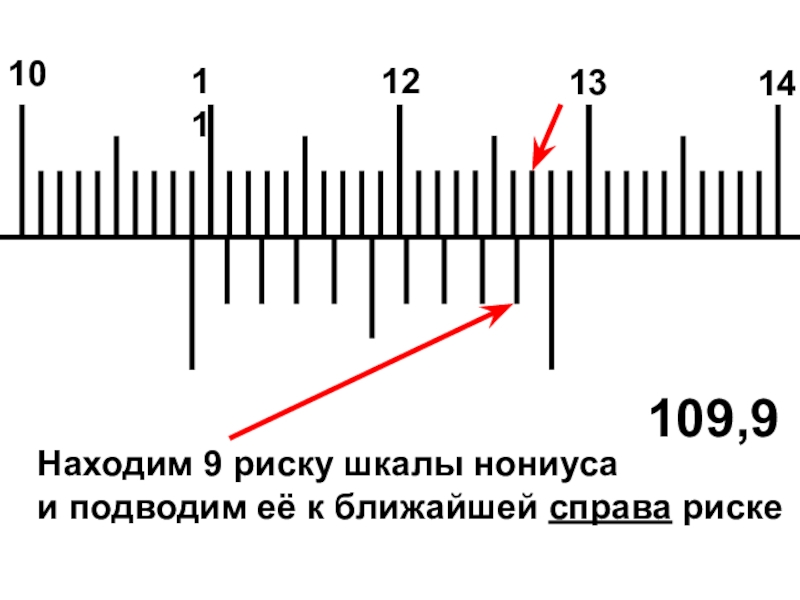

- 52. 109,91011121314Находим 9 риску шкалы нониусаи подводим её к ближайшей справа риске

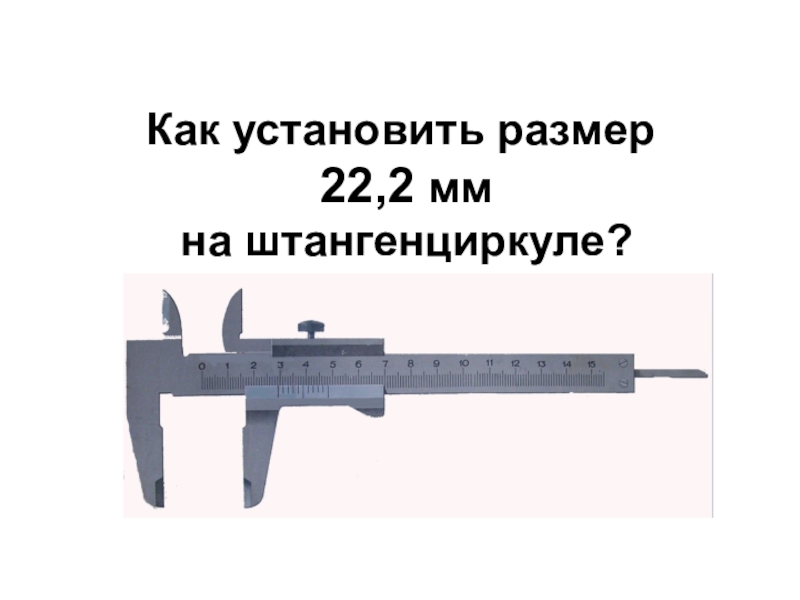

- 53. Как установить размер 22,2 мм на штангенциркуле?
- 54. 22,223451Для этого подводим нулевую рискушкалы нониуса к отметке в 22 мм.

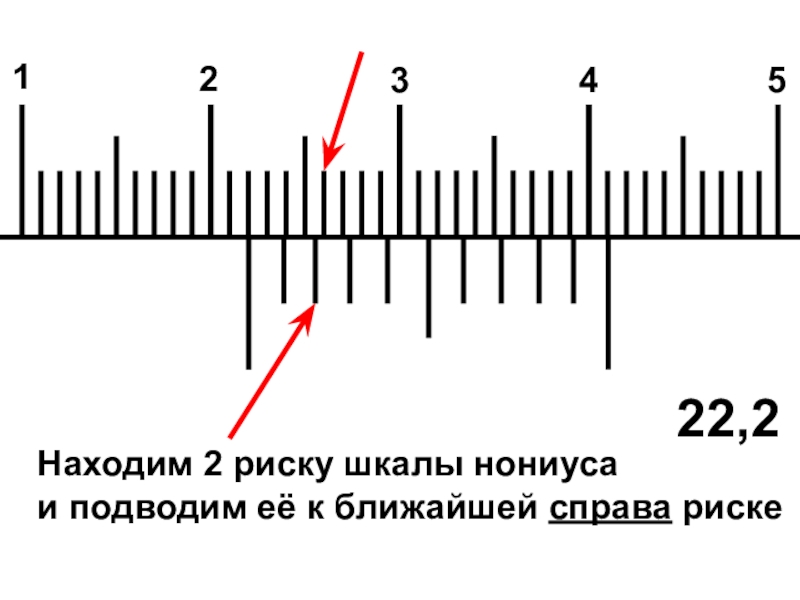

- 55. 22,223451Находим 2 риску шкалы нониусаи подводим её к ближайшей справа риске
- 56. Установите на штангенциркуле размеры:10,522, 2102, 50,379,9
- 57. Слайд 57
- 58. Слайд 58

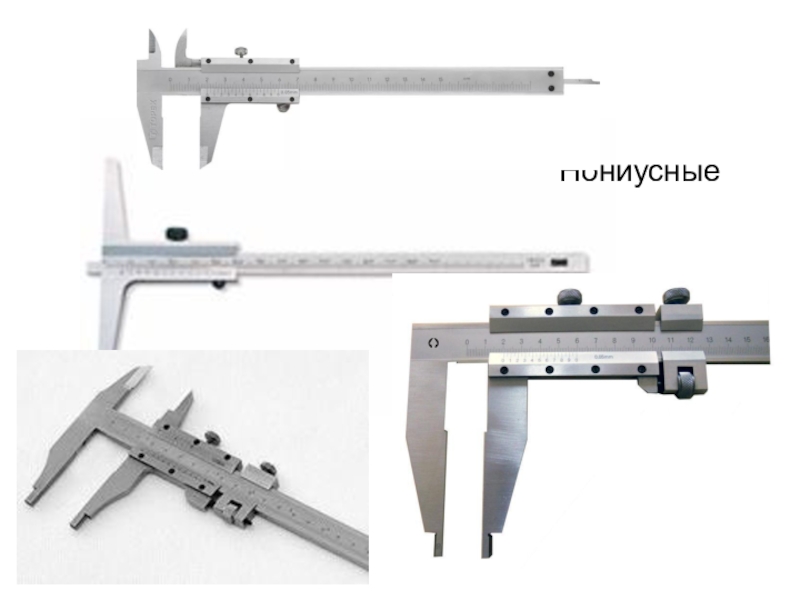

- 59. Нониусные

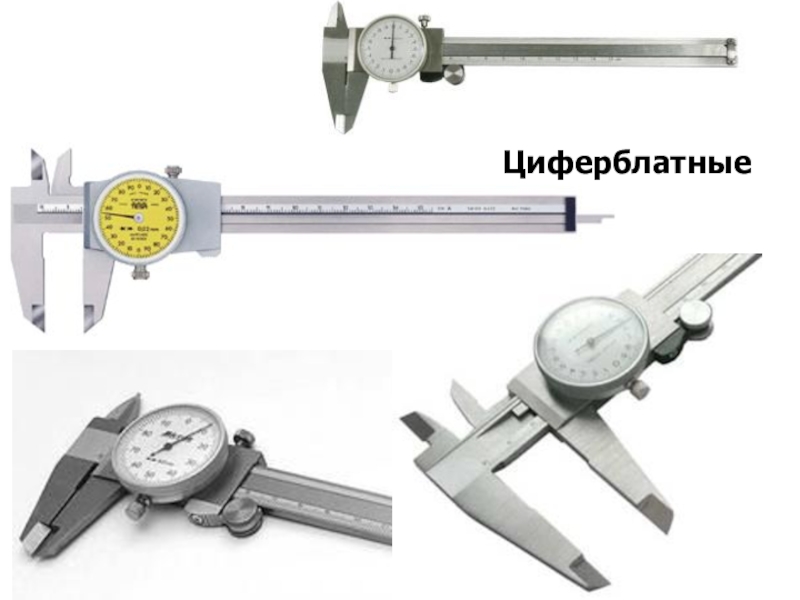

- 60. Циферблатные

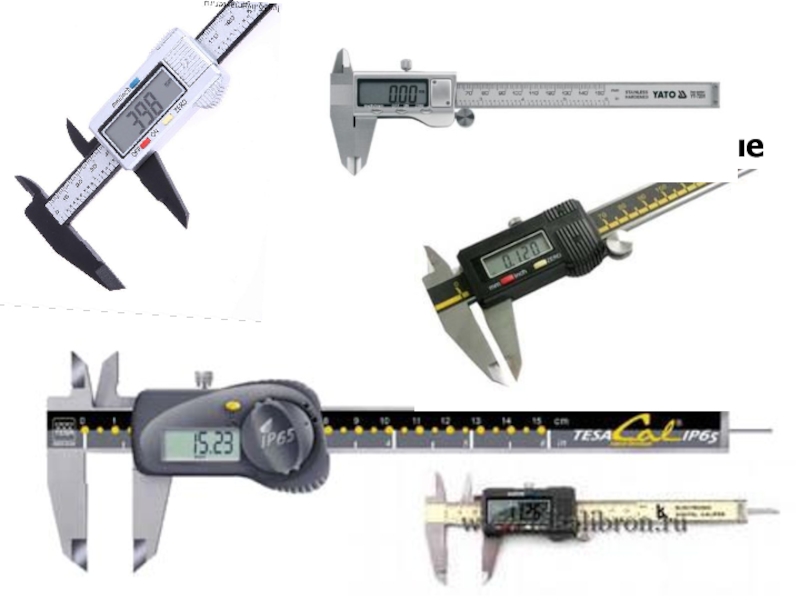

- 61. Электронные
- 62. http://photostart.ru/lessons/effects/1467 https://yandex.ru/images/search?p=1&text=штангенциркуль&img_ https://yandex.ru/images/search?p=1&text=штангенциркуль&img https://yandex.ru/images/search?p=1&text=штангенциркуль&img_url= https://yandex.ru/images/search?p=2&text=штангенциркуль&img_url=h https://ru.wikipedia.org/wiki/%D0%A8%D1%82%D0%B0%D0%BD%D0%B3%D0%B5%D0%BD%D1%86%D0%B8%D1%80%D0%BA%D1%83%D0%BB%D1%8C http://ru-wiki.org/wiki/%D0%9D%D0%BE%D0%BD%D0%B8%D1%83%D1%81 https://yandex.ru/images/search?img_url=http%3A%2F%2Fimag https://yandex.ru/images/search?text=подшипники&img_url=htt В презентации использованы материалы:
Оглавление:1. Устройство штангенциркуля2. История нониуса3. Приемы работы с нониусом4. Упражнения работы с штангенциркулем
Слайд 1Штангенциркуль
Штангенциркуль – универсальный
инструмент для определения
наружных и внутренних размеров
Жарчинский Павел
Степанович
ГБОУ школа № 492 ЮАО г. Москва
ГБОУ школа № 492 ЮАО г. Москва
Слайд 2Оглавление:
1. Устройство штангенциркуля
2. История нониуса
3. Приемы работы с нониусом
4. Упражнения работы
с штангенциркулем

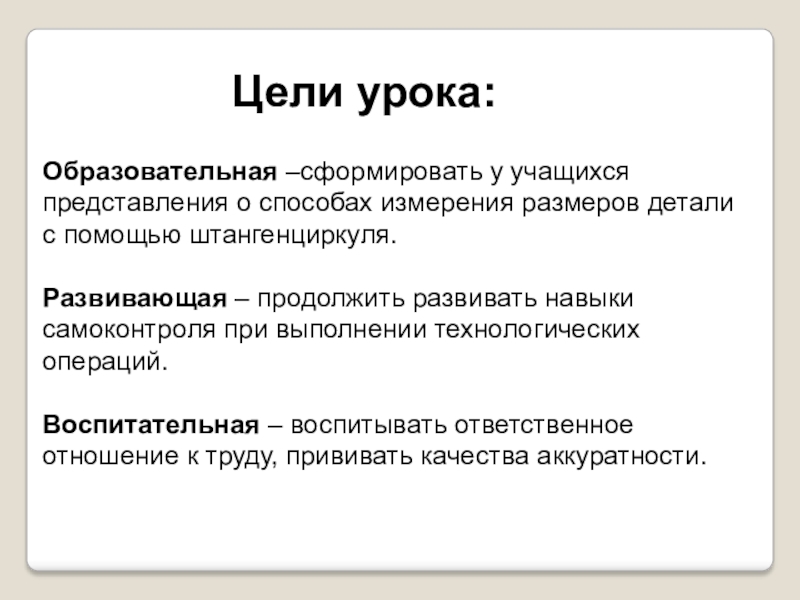

Слайд 3Цели урока:
Образовательная –сформировать у учащихся представления о способах измерения размеров детали
с помощью штангенциркуля.
Развивающая – продолжить развивать навыки самоконтроля при выполнении технологических операций.
Воспитательная – воспитывать ответственное отношение к труду, прививать качества аккуратности.
Развивающая – продолжить развивать навыки самоконтроля при выполнении технологических операций.
Воспитательная – воспитывать ответственное отношение к труду, прививать качества аккуратности.

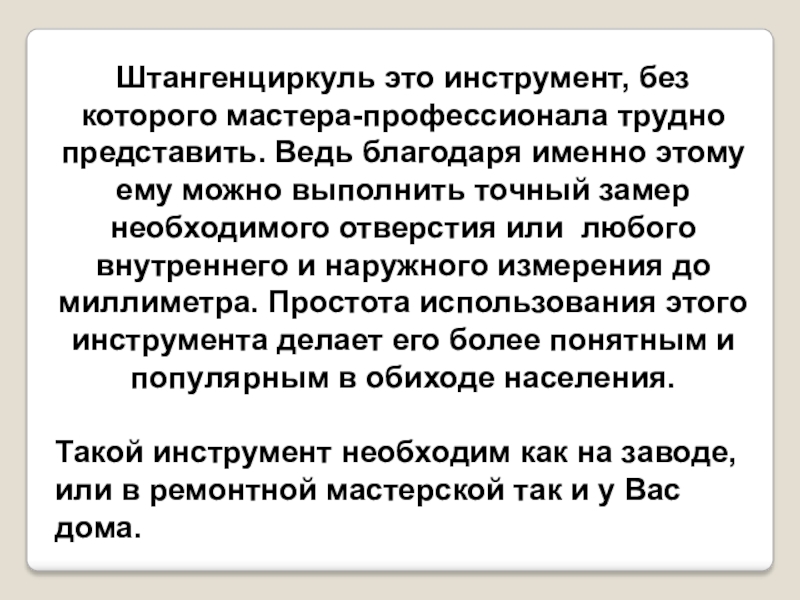

Слайд 7Штангенциркуль это инструмент, без которого мастера-профессионала трудно представить. Ведь благодаря именно
этому ему можно выполнить точный замер необходимого отверстия или любого внутреннего и наружного измерения до миллиметра. Простота использования этого инструмента делает его более понятным и популярным в обиходе населения.
Такой инструмент необходим как на заводе, или в ремонтной мастерской так и у Вас дома.
Такой инструмент необходим как на заводе, или в ремонтной мастерской так и у Вас дома.
Слайд 81. Губки для измерения внутренних размеров
2. Подвижная рамка
3. Винт фиксатор рамки
4.
Штанга
5. Глубиномер
6. Линейка
7. Шкала нониуса
8. Губки для измерения наружных размеров
9. Бородавка
Устройство штангенциркуля
1
2
3
4
5
6
9
7
8

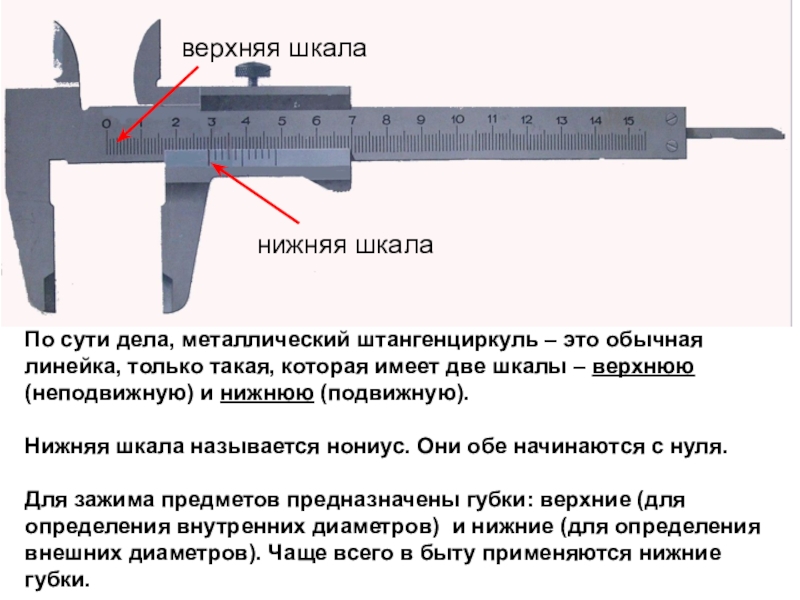

Слайд 9По сути дела, металлический штангенциркуль – это обычная линейка, только такая,
которая имеет две шкалы – верхнюю (неподвижную) и нижнюю (подвижную).
Нижняя шкала называется нониус. Они обе начинаются с нуля.

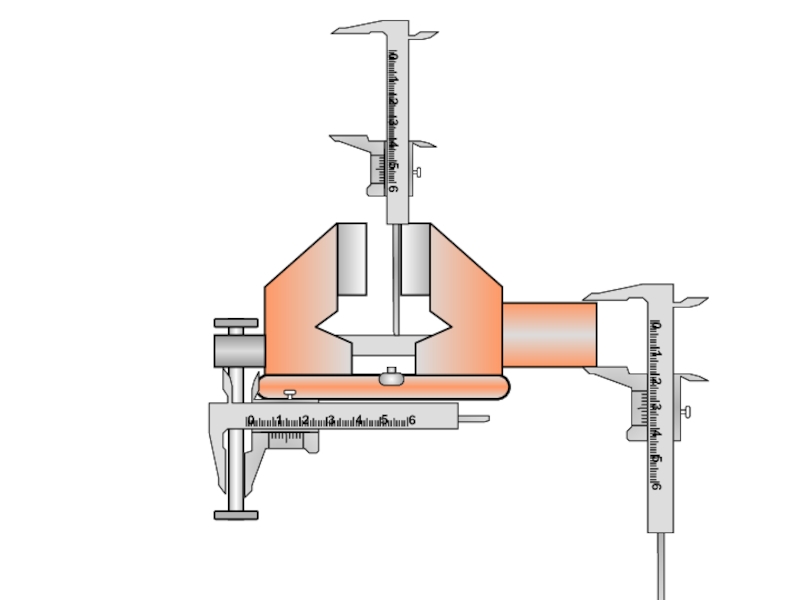

Для зажима предметов предназначены губки: верхние (для определения внутренних диаметров) и нижние (для определения внешних диаметров). Чаще всего в быту применяются нижние губки.
Нижняя шкала называется нониус. Они обе начинаются с нуля.
Для зажима предметов предназначены губки: верхние (для определения внутренних диаметров) и нижние (для определения внешних диаметров). Чаще всего в быту применяются нижние губки.
верхняя шкала
нижняя шкала

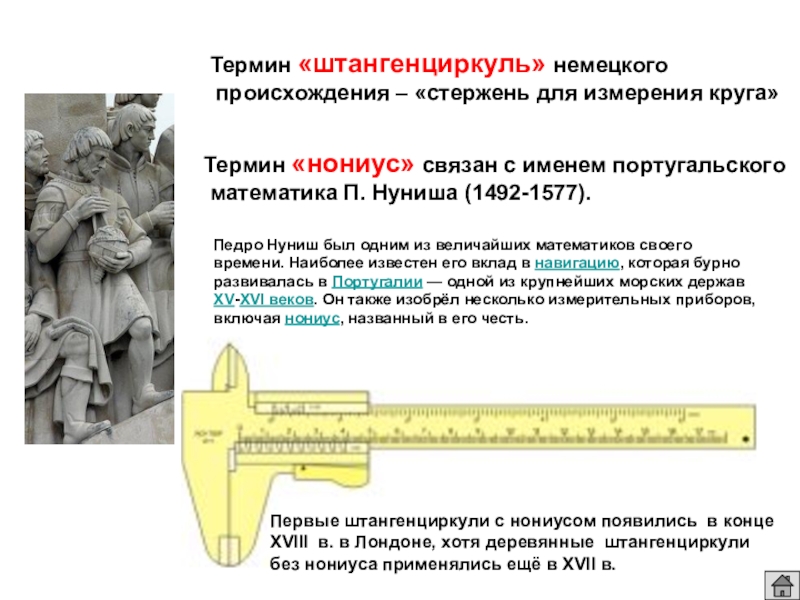

Слайд 10Педро Нуниш был одним из величайших математиков своего времени. Наиболее известен
его вклад в навигацию, которая бурно развивалась в Португалии — одной из крупнейших морских держав XV-XVI веков. Он также изобрёл несколько измерительных приборов, включая нониус, названный в его честь.
Педру (1502 - 1578) - португальский , был одним из величайших своего времени.
Педру (1502 - 1578) - португальский , был одним из величайших своего времени.
Педру (1502 - 1578) - португальский , был одним из величайших своего времени.
Термин «штангенциркуль» немецкого
происхождения – «стержень для измерения круга»
Термин «нониус» связан с именем португальского
математика П. Нуниша (1492-1577).
Первые штангенциркули с нониусом появились в конце XVIII в. в Лондоне, хотя деревянные штангенциркули без нониуса применялись ещё в XVII в.
Слайд 206
7
8
61.6
Десятые доли мм определяем по риске
шкалы нониуса – ищем полное
совпадение
шкалы линейки и шкалы нониуса
шкалы линейки и шкалы нониуса
0
Получаем результат -
1
2
3
4
5
6
7
8
9
10
Это число - 6

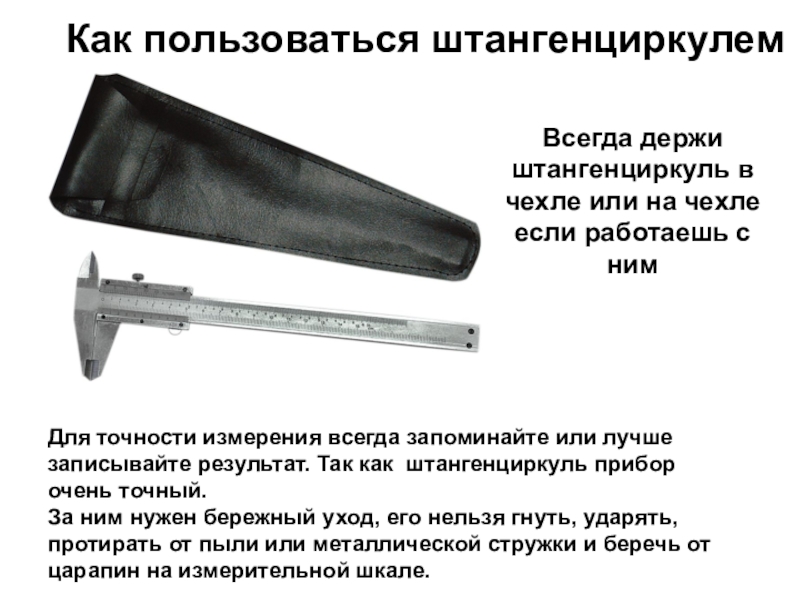

Слайд 36Как пользоваться штангенциркулем
Для точности измерения всегда запоминайте или лучше записывайте результат.
Так как штангенциркуль прибор очень точный.
За ним нужен бережный уход, его нельзя гнуть, ударять, протирать от пыли или металлической стружки и беречь от царапин на измерительной шкале.
За ним нужен бережный уход, его нельзя гнуть, ударять, протирать от пыли или металлической стружки и беречь от царапин на измерительной шкале.
Всегда держи штангенциркуль в чехле или на чехле если работаешь с ним
Слайд 39Штангенциркуль
Штангенциркуль используется для определения наружных и внутренних размеров предметов с точностью
до 0,1 мм.

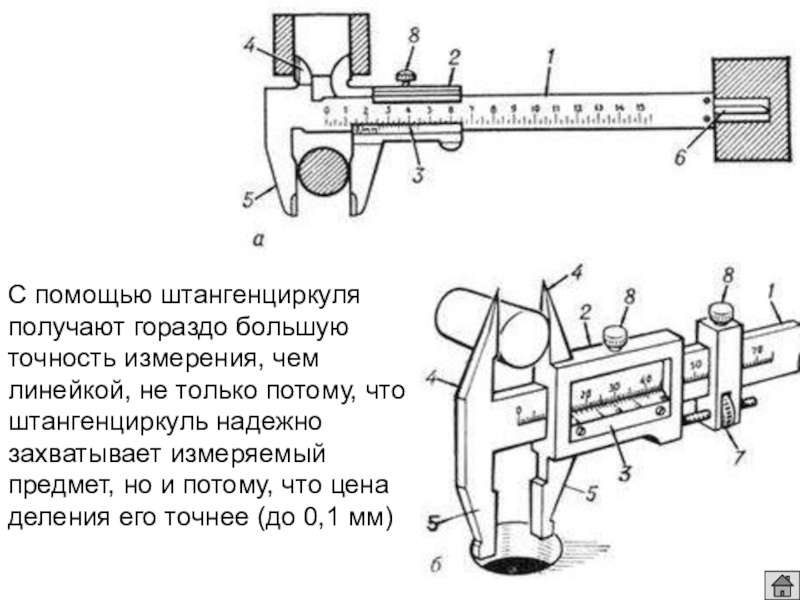

Слайд 40С помощью штангенциркуля получают гораздо большую точность измерения, чем линейкой, не
только потому, что штангенциркуль надежно захватывает измеряемый предмет, но и потому, что цена деления его точнее (до 0,1 мм)
Слайд 420
1
2
3
4
Для этого подводим нулевую риску
шкалы нониуса к отметке в 10 мм.
Шкала
нониуса
Нулевая и десятая риска шкалы нониуса
совпадают с рисками на верхней шкале.

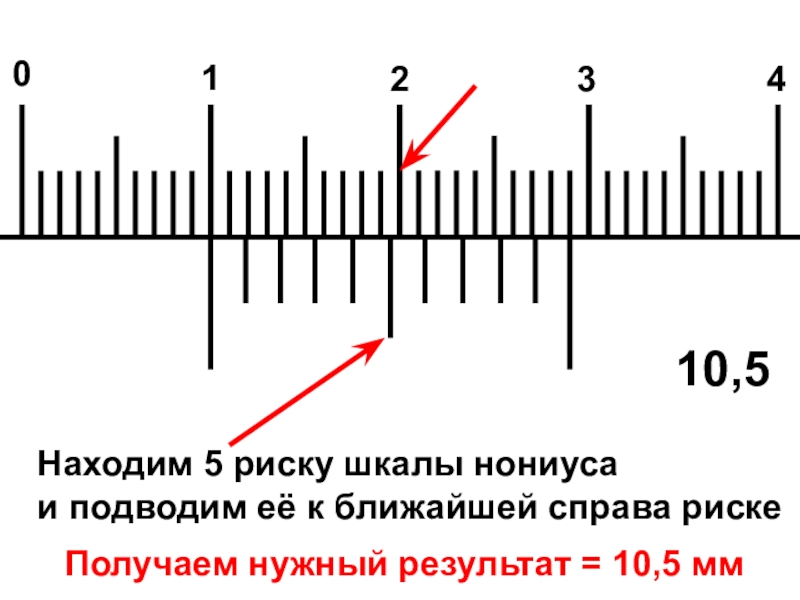

Слайд 490
1
2
3
4
10,5
Находим 5 риску шкалы нониуса
и подводим её к ближайшей справа риске
Получаем
нужный результат = 10,5 мм

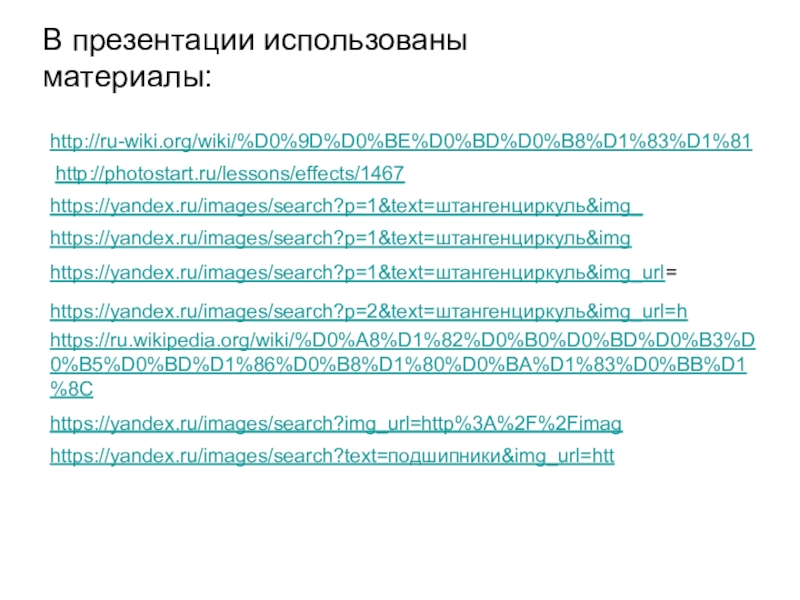

Слайд 62http://photostart.ru/lessons/effects/1467
