Презентация, доклад по технологии на тему Устройство токарного станка

Точение - процесс обработки вращающихся заготовок путём снятия стружки резцами для получения деталей круглого сечения. Токарный станок позволяет изготавливать изделия круглого сечения не только цилиндрической, но и любой сложной формы.

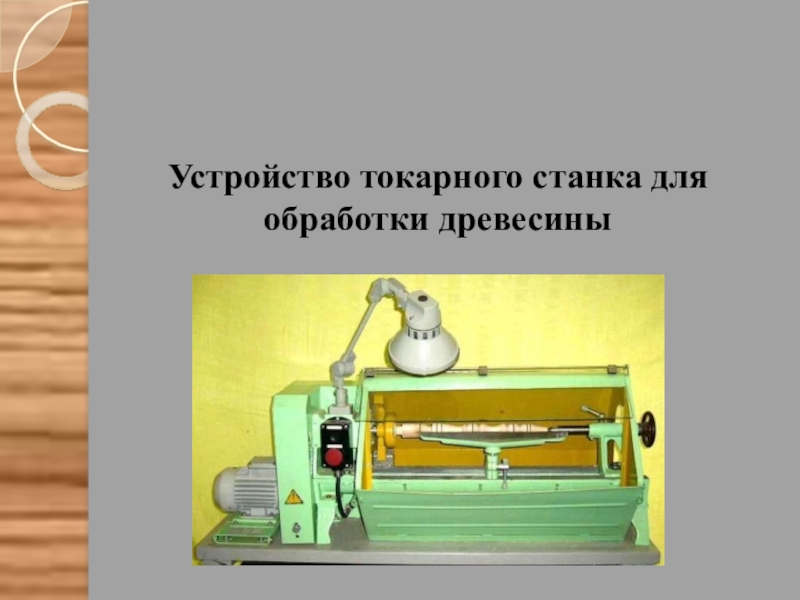

Слайд 1Устройство токарного станка для обработки древесины

Устройство токарного станка для обработки древесины

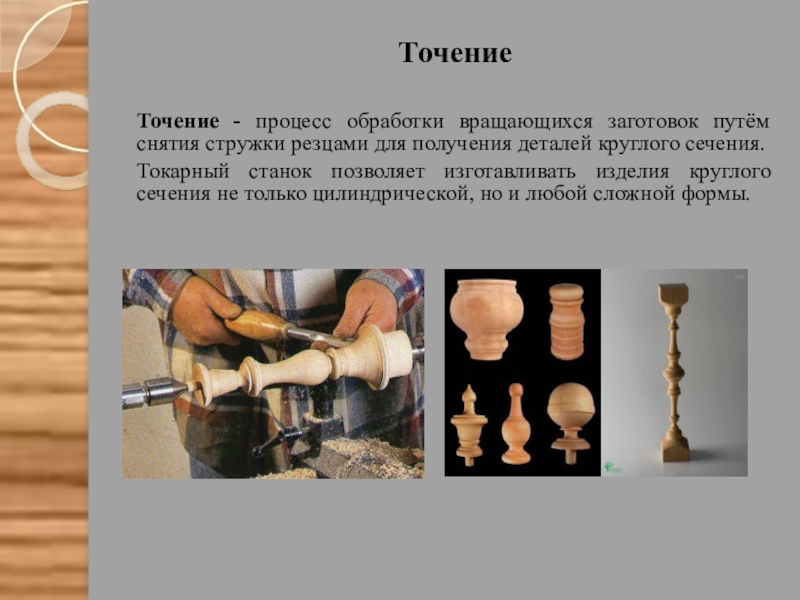

Слайд 2
Точение - процесс обработки вращающихся заготовок путём снятия стружки резцами для

получения деталей круглого сечения.
Токарный станок позволяет изготавливать изделия круглого сечения не только цилиндрической, но и любой сложной формы.

Точение

Точение - процесс обработки вращающихся заготовок путём снятия стружки резцами для получения деталей круглого сечения. Токарный станок

Слайд 3
Буквы и цифры в названии станков означают следующее:


С - станок, Т – токарный, Д – по обработке древесины,
120 – расстояние от оси шпинделя до станины в мм,
М – модернизированный.

1 – основание;
2 – электродвигатель;
3 – станина;
4 – ограждение ремённой передачи;
5 – магнитный пускатель;
6 – светильник;
7 – передняя бабка;
8 – шпиндель;
9 – подручник;
10 – задняя бабка;
11 – защитный экран.

Токарный станок СТД – 120М

Буквы и цифры в названии станков означают следующее: С - станок, Т – токарный,

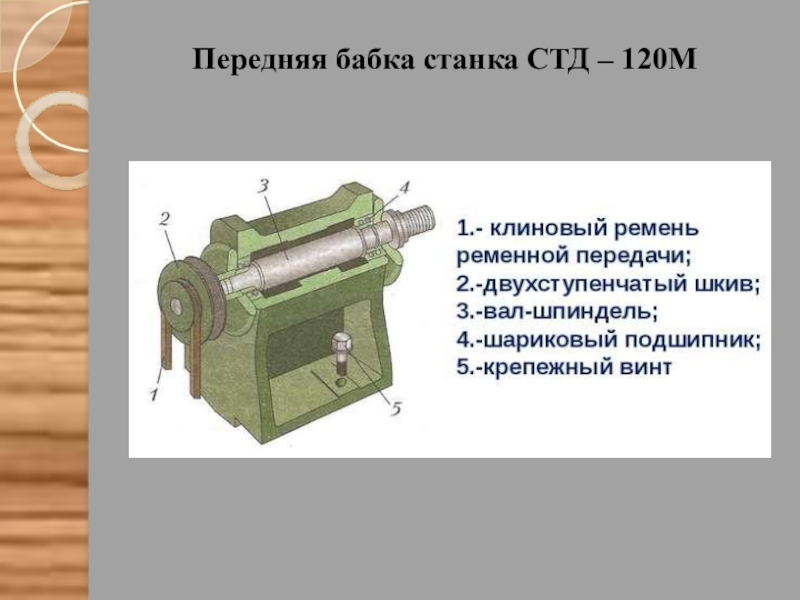

Слайд 4Передняя бабка станка СТД – 120М

Передняя бабка станка СТД – 120М

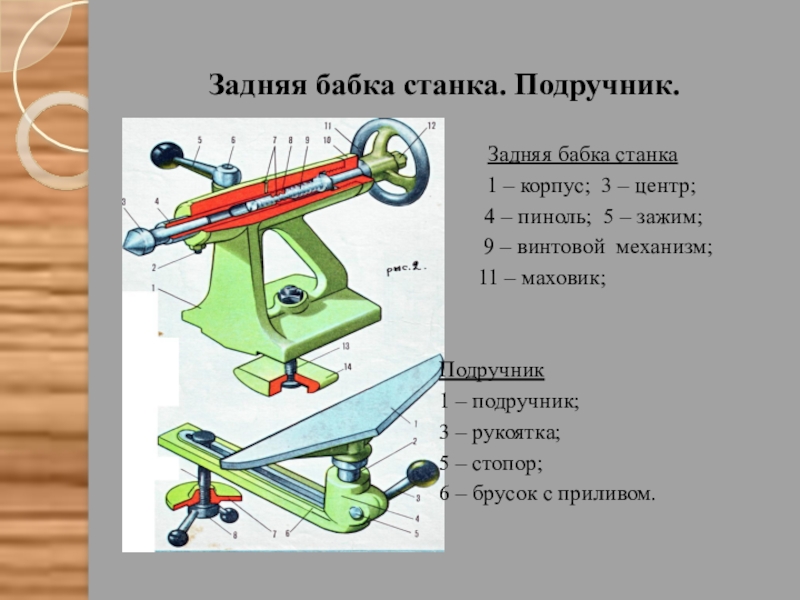

Слайд 5Задняя бабка станка. Подручник.

Задняя бабка станка
1 – корпус; 3

– центр;
4 – пиноль; 5 – зажим;
9 – винтовой механизм;
11 – маховик;


Подручник
1 – подручник;
3 – рукоятка;
5 – стопор;
6 – брусок с приливом.



Задняя бабка станка. Подручник.Задняя бабка станка  1 – корпус; 3 – центр;   4 –

Слайд 6Приспособления для крепления заготовок
Трезубец

Планшайба Патрон

Закрепление заготовки на планшайбе
1 – заготовка, 2 – планшайба, 3 – шило, 4 – отвёртка, 5 – шурупы, 6 – шпиндель, 7 – подручник, 8 - стаместка.

Приспособления для крепления заготовок   Трезубец

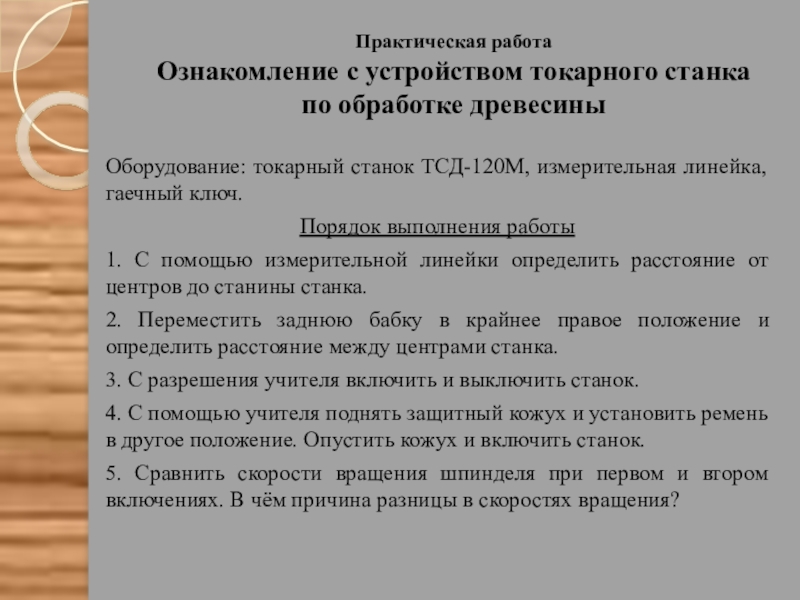

Слайд 7Практическая работа Ознакомление с устройством токарного станка по обработке древесины
Оборудование: токарный

станок ТСД-120М, измерительная линейка, гаечный ключ.
Порядок выполнения работы
1. С помощью измерительной линейки определить расстояние от центров до станины станка.
2. Переместить заднюю бабку в крайнее правое положение и определить расстояние между центрами станка.
3. С разрешения учителя включить и выключить станок.
4. С помощью учителя поднять защитный кожух и установить ремень в другое положение. Опустить кожух и включить станок.
5. Сравнить скорости вращения шпинделя при первом и втором включениях. В чём причина разницы в скоростях вращения?
Практическая работа  Ознакомление с устройством токарного станка  по обработке древесиныОборудование: токарный станок ТСД-120М, измерительная линейка,

Слайд 8Правила безопасности

1. Включать токарный станок можно только с разрешения учителя.


2. Запрещается класть инструменты и другие предметы на станину станка.
3. Ремённая передача станка должна иметь ограждение.
4. При точении надёжно закрепляй заготовку, медленно и плавно подавай стамеску.

Правила безопасности1. Включать токарный станок можно только с разрешения учителя.

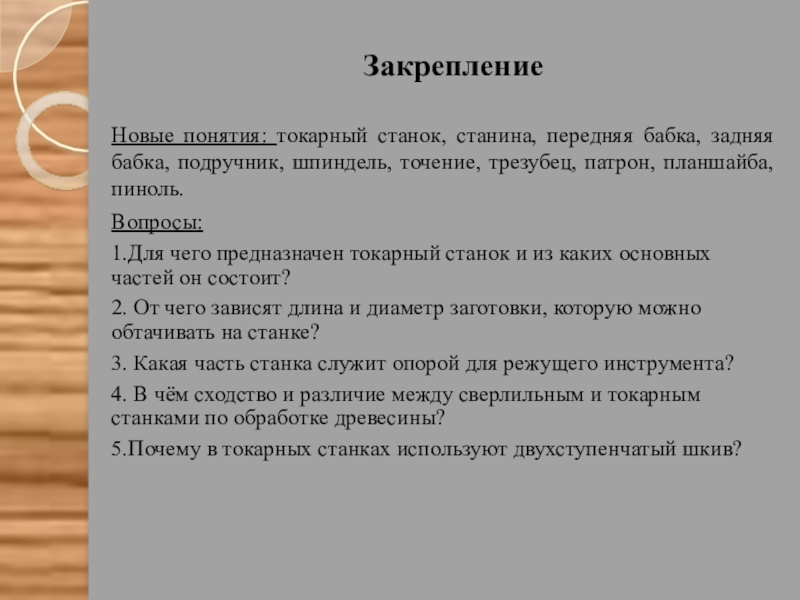

Слайд 9Закрепление
Новые понятия: токарный станок, станина, передняя бабка, задняя бабка, подручник, шпиндель,

точение, трезубец, патрон, планшайба, пиноль.
Вопросы:
1.Для чего предназначен токарный станок и из каких основных частей он состоит?
2. От чего зависят длина и диаметр заготовки, которую можно обтачивать на станке?
3. Какая часть станка служит опорой для режущего инструмента?
4. В чём сходство и различие между сверлильным и токарным станками по обработке древесины?
5.Почему в токарных станках используют двухступенчатый шкив?



ЗакреплениеНовые понятия: токарный станок, станина, передняя бабка, задняя бабка, подручник, шпиндель, точение, трезубец, патрон, планшайба, пиноль.Вопросы: 1.Для
