Презентация, доклад по технологии на тему Устройство токарного станка по дереву.
Содержание
- 1. Презентация по технологии на тему Устройство токарного станка по дереву.
- 2. УПрезентацию подготовил учитель технологии филиала МБОУ СОШ
- 3. Цель занятия:Изучить назначение, устройство и принцип работы токарного станка по дереву СТД – 120М
- 4. История токарных станков по дереву уходит в
- 5. Слайд 5
- 6. На coвpeмeнных промышленных предприятиях применяются станки
- 7. Слайд 7
- 8. Слайд 8

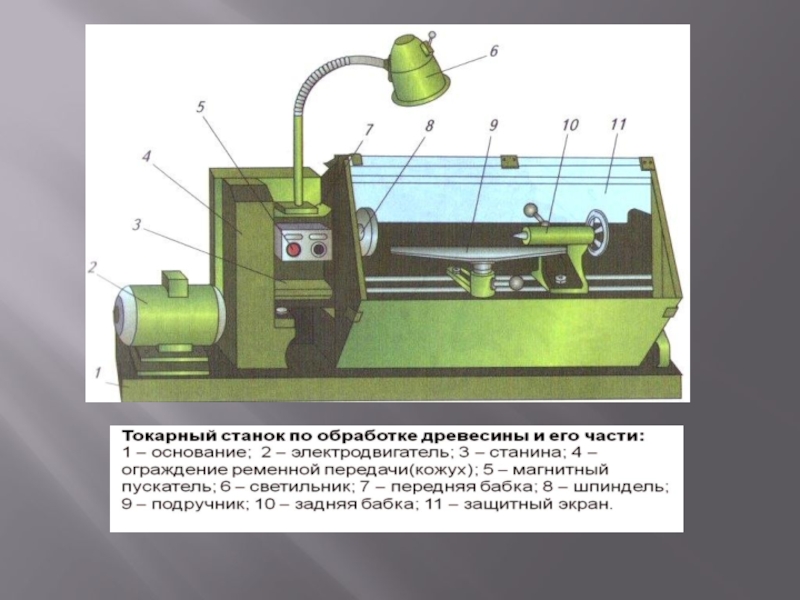

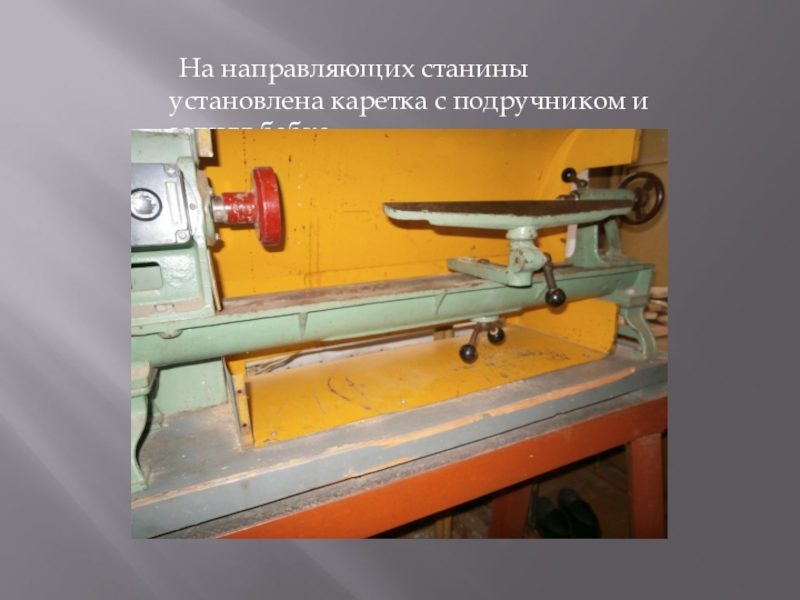

- 9. На направляющих станины установлена каретка с подручником и задняя бабка.

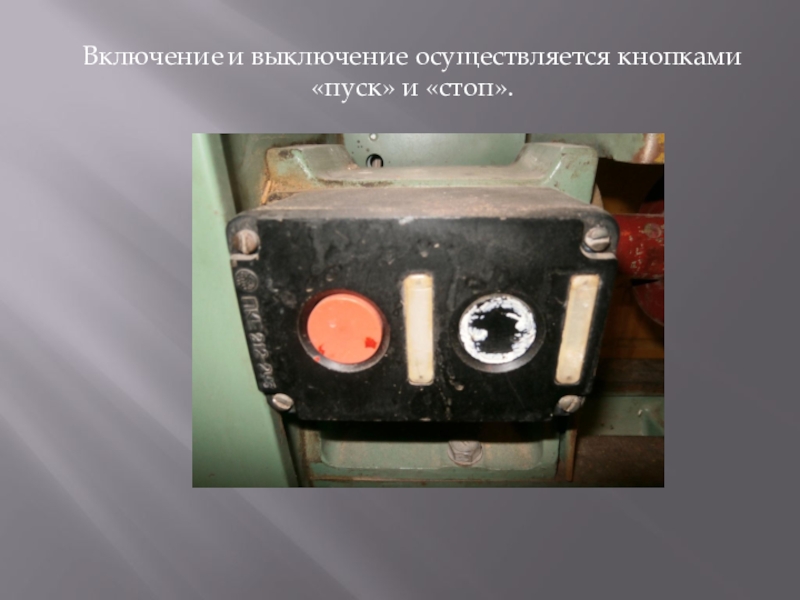

- 10. Включение и выключение осуществляется кнопками «пуск» и «стоп».
- 11. Задняя бабка состоит из выдвижной втулки, винтовой передачи,маховика и центра задней бабки (ПИНОЛИ).
- 12. Слайд 12
- 13. Подручник

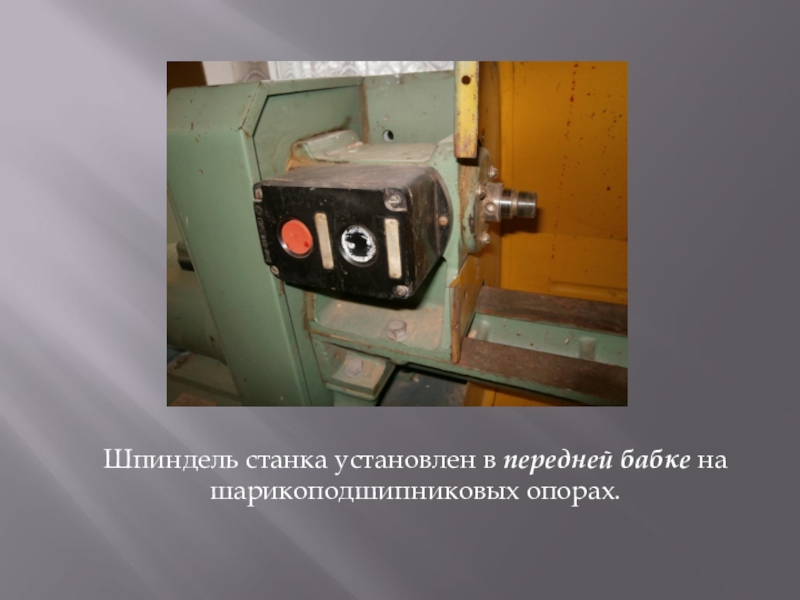

- 14. Шпиндель станка установлен в передней бабке на шарикоподшипниковых опорах.
- 15. Слайд 15
- 16. Особенностью станка является шпиндель, на который могут

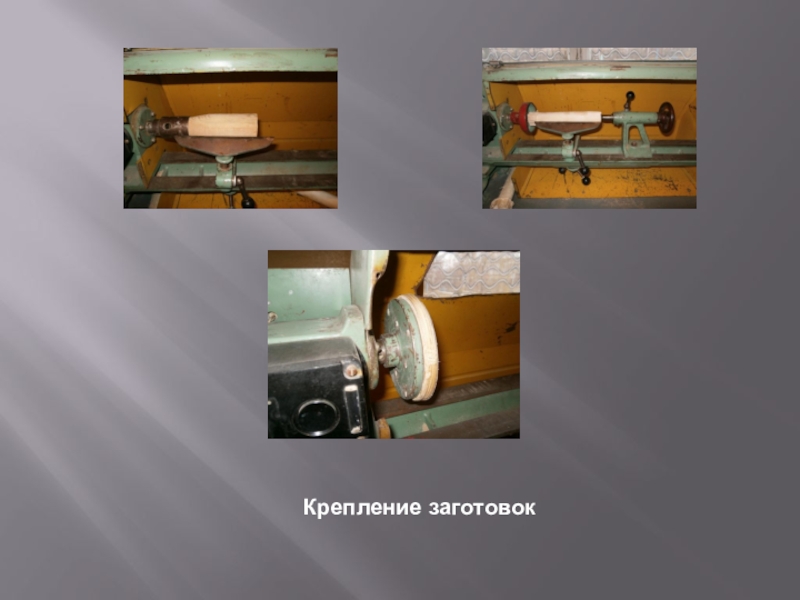

- 17. Крепление заготовок
- 18. Объяснение схемы работы станка: 1) Шпиндель приводится
- 19. Запомните правила безопасной работы
- 20. Контрольные вопросы:1. Какое устройство называется машиной? 2.
УПрезентацию подготовил учитель технологии филиала МБОУ СОШ с. Тербуны в с. Урицкое – Горлов Алексей Николаевич.Педагогический стаж 36 лет.Закончил ЛГПИ, ИПФ.Год выпуска 1979. С 1979 г. в Урицкой средней школе.
Слайд 2У
Презентацию подготовил учитель технологии филиала МБОУ СОШ с. Тербуны в с.
Урицкое – Горлов Алексей Николаевич.
Педагогический стаж 36 лет.
Закончил ЛГПИ, ИПФ.
Год выпуска 1979.
С 1979 г. в Урицкой средней школе.
Педагогический стаж 36 лет.
Закончил ЛГПИ, ИПФ.
Год выпуска 1979.
С 1979 г. в Урицкой средней школе.
Слайд 3Цель занятия:
Изучить
назначение, устройство и принцип работы
токарного станка по дереву
СТД – 120М

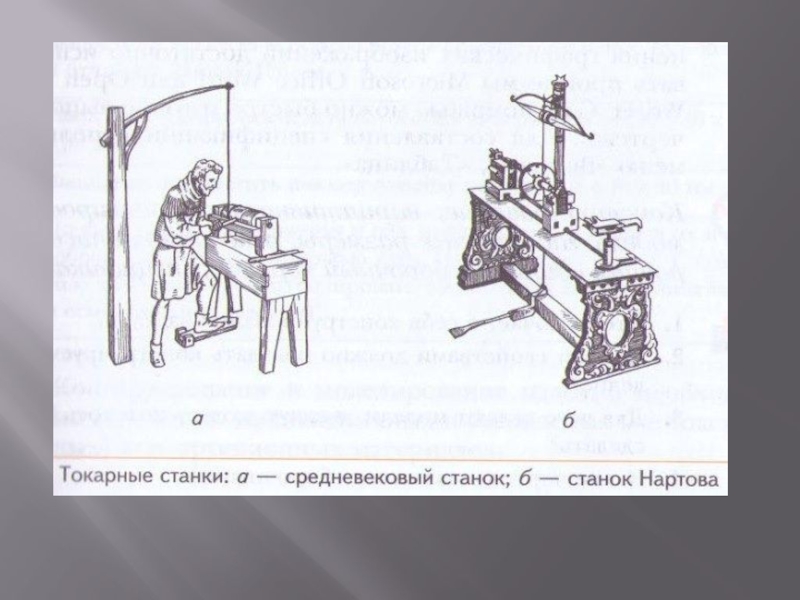

Слайд 4История токарных станков по дереву уходит в далекую древность. Они использовались
для изготовления посуды, деталей столов,
стульев и других предметов домашнего обихода.
Различают следующие токарные станки:
- винторезные;
- револьверные;
- карусельные;
- многорезцовые;
- с ручным приводом ,
- с ножным приводом.

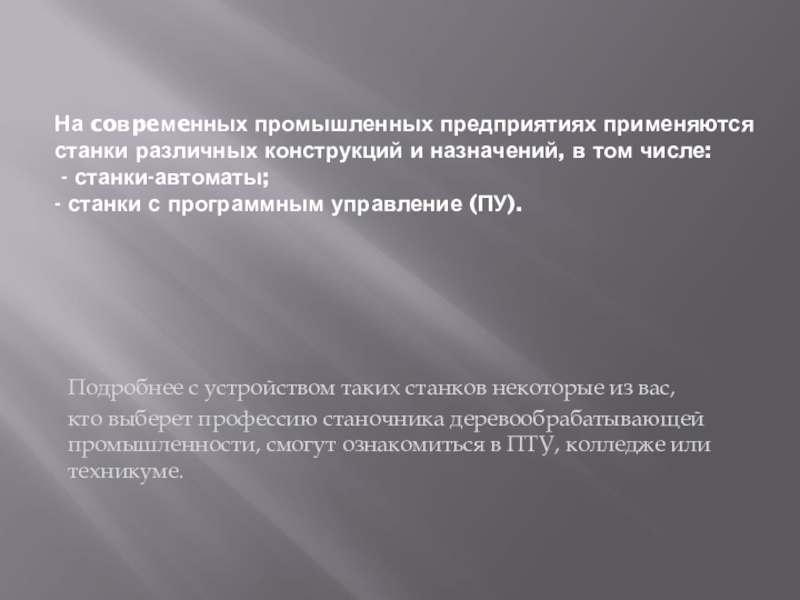

Слайд 6На coвpeмeнных промышленных предприятиях применяются станки различных конструкций и назначений, в
том числе:
- станки-автоматы;
- станки с программным управление (ПУ).
Подробнее с устройством таких станков некоторые из вас,
кто выберет профессию станочника деревообрабатывающей промышленности, смогут ознакомиться в ПТУ, колледже или техникуме.

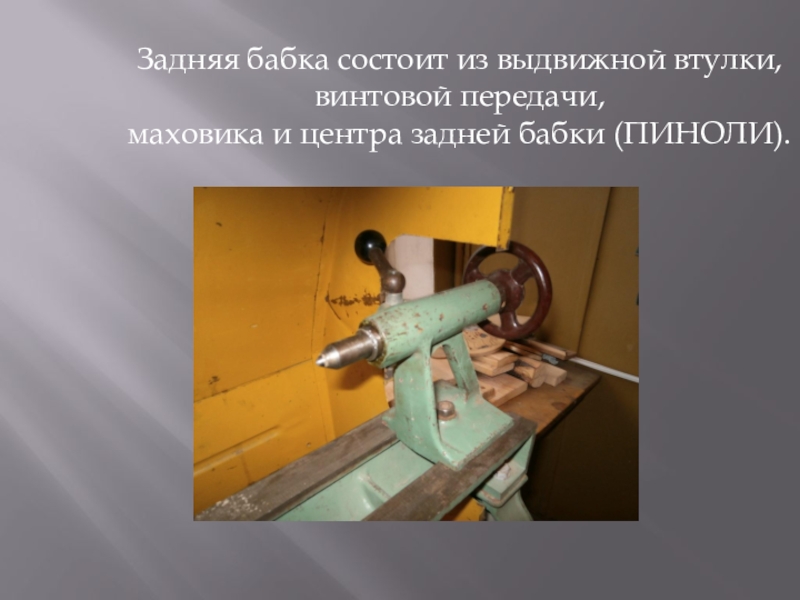

Слайд 11Задняя бабка состоит из выдвижной втулки, винтовой передачи,
маховика и центра задней
бабки (ПИНОЛИ).

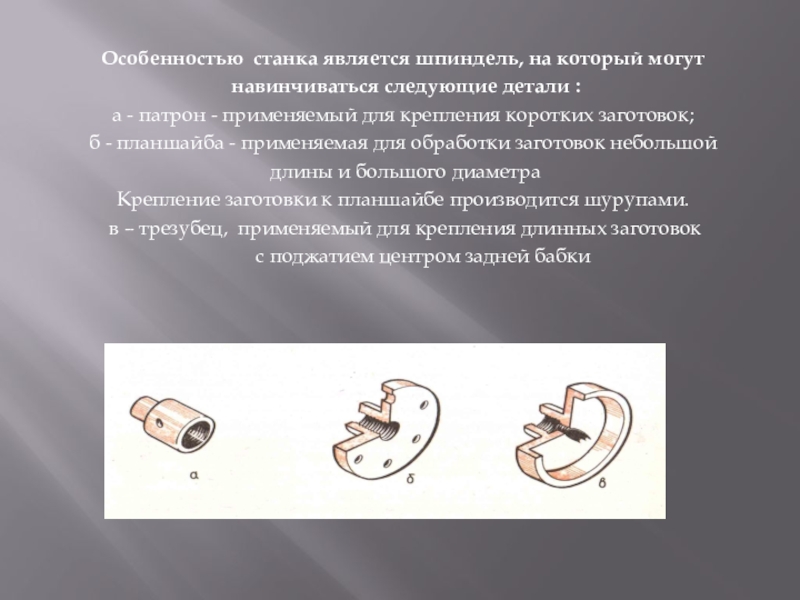

Слайд 16Особенностью станка является шпиндель, на который могут
навинчиваться следующие детали :
а - патрон - применяемый для крепления коротких заготовок;
б - планшайба - применяемая для обработки заготовок небольшой
длины и большого диаметра
Крепление заготовки к планшайбе производится шурупами.
в – трезубец, применяемый для крепления длинных заготовок
с поджатием центром задней бабки
Слайд 18Объяснение схемы работы станка:
1) Шпиндель приводится во вращение от электродвигателя
через
клиноременную передачу.
2) Винтовой механизм задней бабки преобразует вращение ручки
маховика в поступательное движение центра задней бабки.
клиноременную передачу.
2) Винтовой механизм задней бабки преобразует вращение ручки
маховика в поступательное движение центра задней бабки.

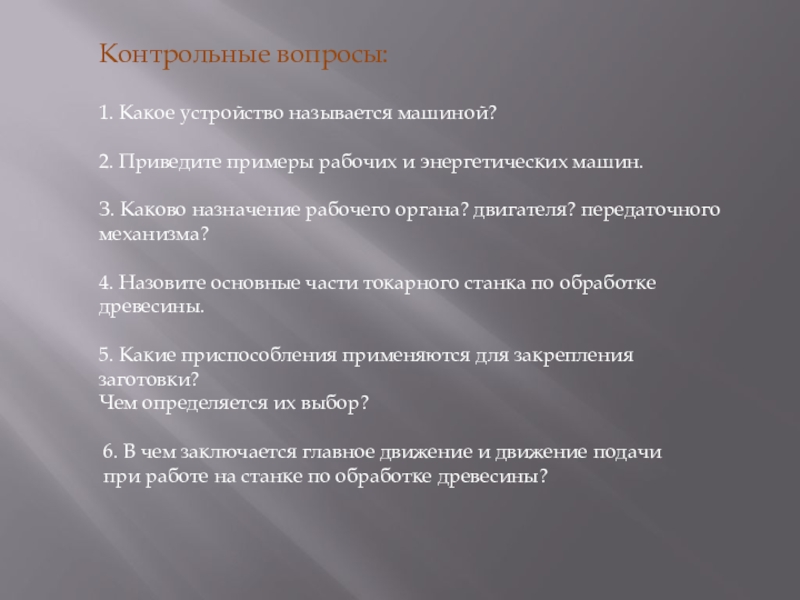

Слайд 20Контрольные вопросы:
1. Какое устройство называется машиной?
2. Приведите примеры рабочих и
энергетических машин.
З. Каково назначение рабочего органа? двигателя? передаточного механизма?
4. Назовите основные части токарного станка по обработке древесины.
5. Какие приспособления применяются для закрепления заготовки?
Чем определяется их выбор?
6. В чем заключается главное движение и движение подачи
при работе на станке по обработке древесины?
З. Каково назначение рабочего органа? двигателя? передаточного механизма?
4. Назовите основные части токарного станка по обработке древесины.
5. Какие приспособления применяются для закрепления заготовки?
Чем определяется их выбор?
6. В чем заключается главное движение и движение подачи
при работе на станке по обработке древесины?
