Презентация, доклад по технологии на тему: Установка дверного замка (6 класс)

Содержание

ЦЕЛИ:Создать условия для изучения учащимися способов установки дверных замков.Способствовать формированию знаний о назначении, устройстве и работе различных дверных замков.Воспитывать культуру труда, аккуратность при выполнении различных заданий.Задачи: 1. Обучить учащихся основным способам установки врезного замка.2. Закрепить на

Слайд 1ТЕМА: ТЕХНОЛОГИЯ УСТАНОВКИ ДВЕРНОГО ЗАМКА
Подготовил:
Дёмин Н.В.,
учитель технологии
МБОУ «СШ №18»



г.Нижневартовск
2015 год

ТЕМА: ТЕХНОЛОГИЯ УСТАНОВКИ ДВЕРНОГО ЗАМКАПодготовил:Дёмин Н.В., учитель технологии МБОУ «СШ №18» г.Нижневартовск2015 год

Слайд 2ЦЕЛИ:
Создать условия для изучения учащимися способов установки дверных замков.
Способствовать формированию знаний

о назначении, устройстве и работе различных дверных замков.
Воспитывать культуру труда, аккуратность при выполнении различных заданий.

Задачи:

1. Обучить учащихся основным способам установки врезного замка.
2. Закрепить на практике полученные умения и навыки работы со столярным инструментом.
3. Воспитать в учащихся любовь к физическому труду.

ЦЕЛИ:Создать условия для изучения учащимися способов установки дверных замков.Способствовать формированию знаний о назначении, устройстве и работе различных

Слайд 3Этапы занятия
Организационный этап – 2 мин
Актуализация опорных знаний – 10 мин
Изложение

нового материала – 15 мин
Техника безопасности – 3 мин
Закрепление нового материала – 5 мин
Практическая часть -40 мин
Проверка и подведение итогов -10 мин
Уборка рабочих мест – 5 мин
Этапы занятияОрганизационный этап – 2 минАктуализация опорных знаний – 10 минИзложение нового материала – 15 минТехника безопасности

Слайд 4 Изложение нового материала
По способу монтажа они бывают накладными, врезными

и навесными. Навесные сегодня устанавливаются только на двери подсобных помещений, поэтому нас они не интересуют.
Накладные для деревянных дверных проемов накладываются на них с внутренней стороны. Самый оптимальный вариант – врезной, который устанавливается в тело двери, а снаружи видны только замочная скважина или вертушка защелки.
В свою очередь врезные замки могут быть с защелкой, с ригелем или и с тем, и с другим конструктивным элементом.
На межкомнатную дверь достаточно поставить врезную защелку с ручкой-шпонкой , если вам не требуется запирать её от постороннего вторжения.
Изложение нового материала По способу монтажа они бывают накладными, врезными и навесными. Навесные сегодня устанавливаются только

Слайд 5Виды замков

Виды замков

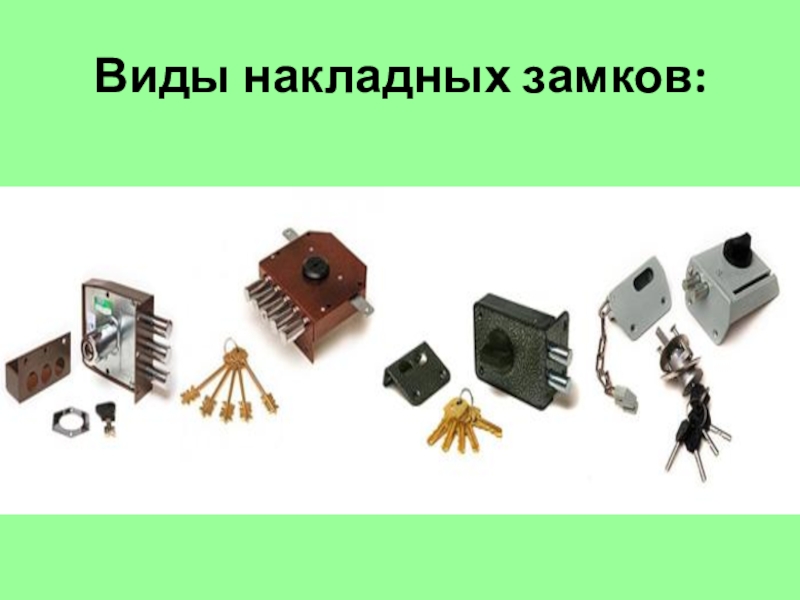

Слайд 6Виды накладных замков:

Виды накладных замков:

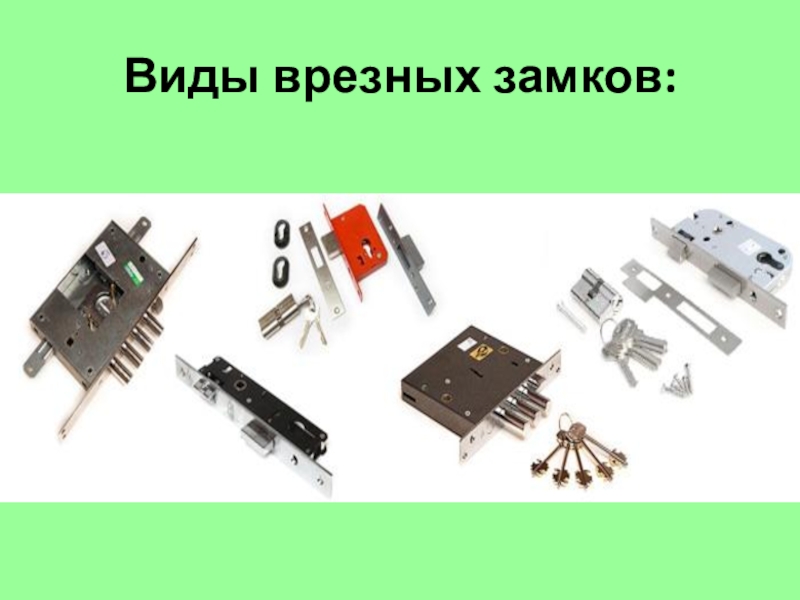

Слайд 7Виды врезных замков:

Виды врезных замков:

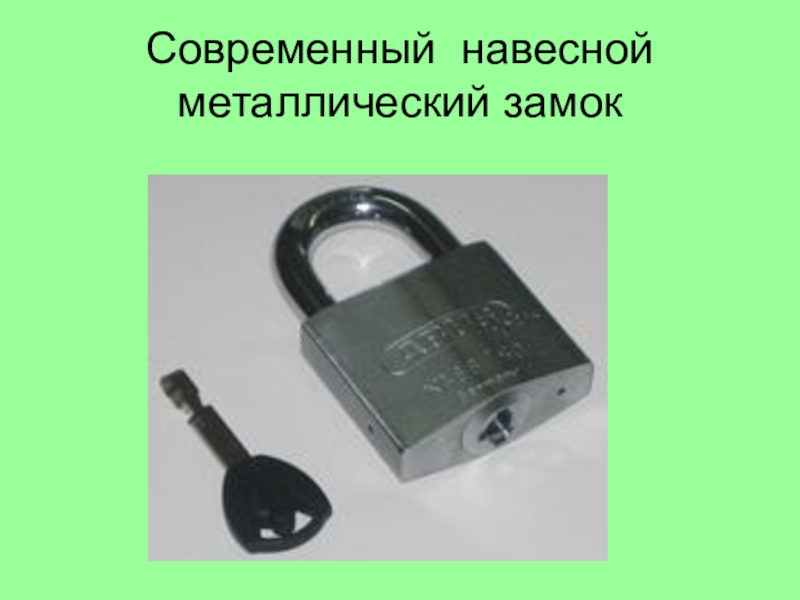

Слайд 8Современный навесной металлический замок

Современный навесной металлический замок

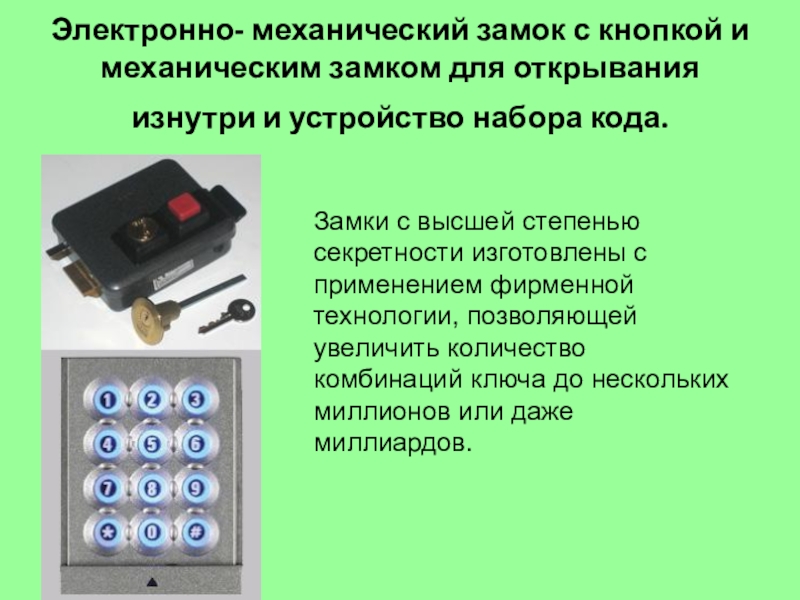

Слайд 9Электронно- механический замок с кнопкой и механическим замком для открывания изнутри

и устройство набора кода.

Замки с высшей степенью секретности изготовлены с применением фирменной технологии, позволяющей увеличить количество комбинаций ключа до нескольких миллионов или даже миллиардов.

Электронно- механический замок с кнопкой и механическим замком для открывания изнутри и устройство набора кода. Замки с

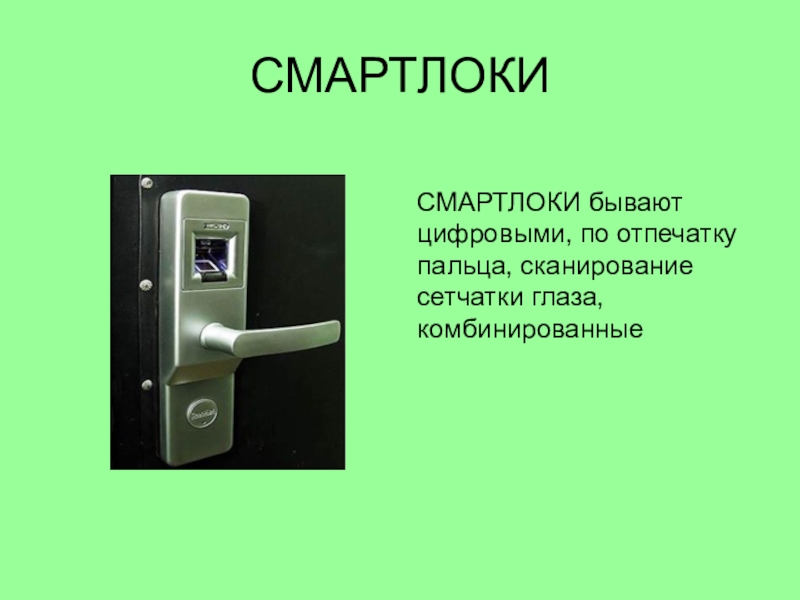

Слайд 10СМАРТЛОКИ
СМАРТЛОКИ бывают цифровыми, по отпечатку пальца, сканирование сетчатки глаза, комбинированные


СМАРТЛОКИ СМАРТЛОКИ бывают цифровыми, по отпечатку пальца, сканирование сетчатки глаза, комбинированные

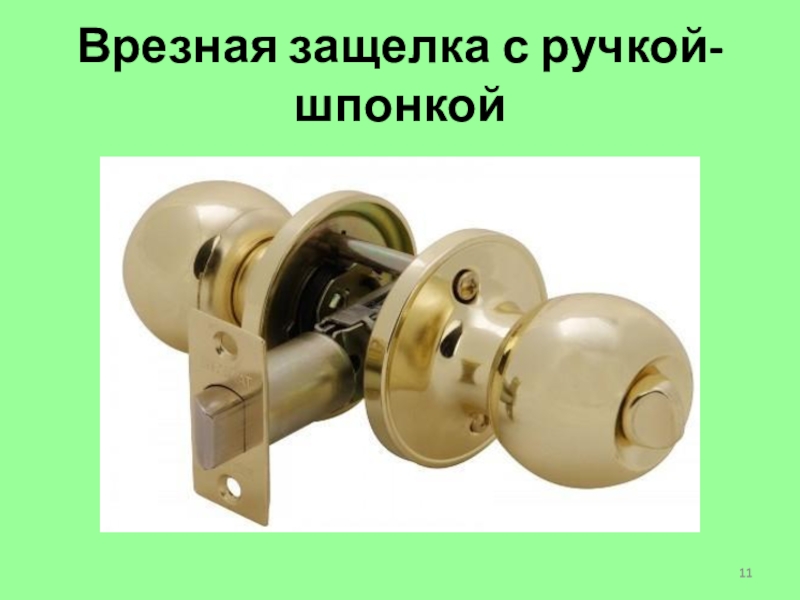

Слайд 11Врезная защелка с ручкой-шпонкой

Врезная защелка с ручкой-шпонкой

Слайд 12Врезной замок в двери

Врезной замок в двери

Слайд 13Цилиндровый врезной замок

Цилиндровый врезной замок

Слайд 14СУВАЛЬДНЫЕ ЗАМКИ

СУВАЛЬДНЫЕ ЗАМКИ

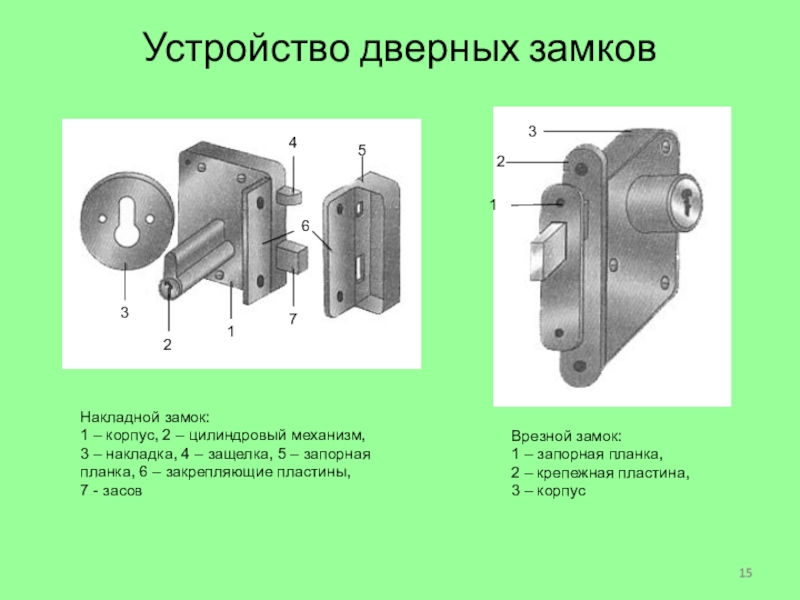

Слайд 15Устройство дверных замков
1
2
3
4
5
6
7
1
2
3
Накладной замок:
1 – корпус, 2 – цилиндровый механизм,
3 –

накладка, 4 – защелка, 5 – запорная
планка, 6 – закрепляющие пластины,
7 - засов

Врезной замок:
1 – запорная планка,
2 – крепежная пластина,
3 – корпус

Устройство дверных замков1234567123Накладной замок:1 – корпус, 2 – цилиндровый механизм,3 – накладка, 4 – защелка, 5 –

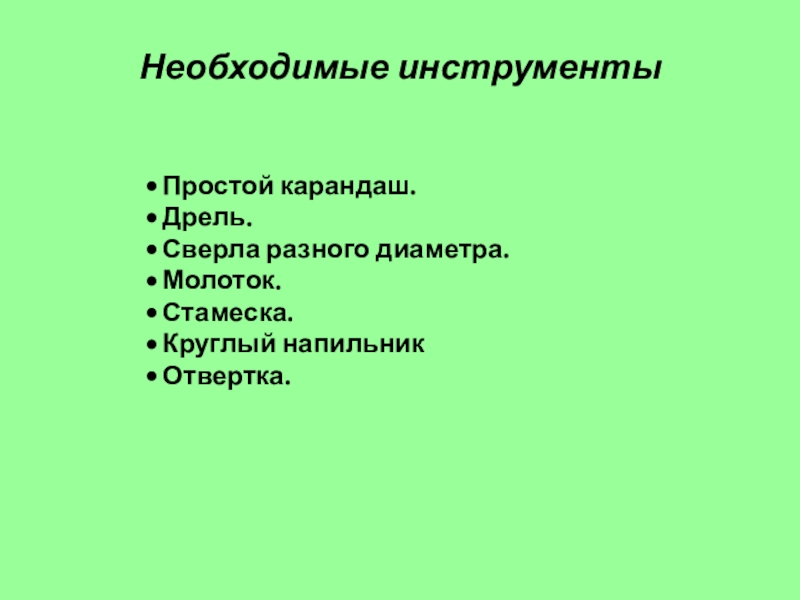

Слайд 16Необходимые инструменты

Простой карандаш.
Дрель.
Сверла разного диаметра.
Молоток.
Стамеска.
Круглый напильник
Отвертка.

Необходимые инструментыПростой карандаш.Дрель.Сверла разного диаметра.Молоток.Стамеска.Круглый напильникОтвертка.

Слайд 17 Практическая работа
Установка врезного замка:
1.Разметьте, высверлите и выдолбите гнездо под

замок и ключевину.
2.Вставьте и закрепите замок.
3.Разметьте положение запорной планки и гнезда под засов.
4.Выдолбите гнездо и вырежьте углубление.
5.Закрепите запорную планку
Практическая работаУстановка врезного замка:1.Разметьте, высверлите и выдолбите гнездо под замок и ключевину.2.Вставьте и закрепите замок.3.Разметьте

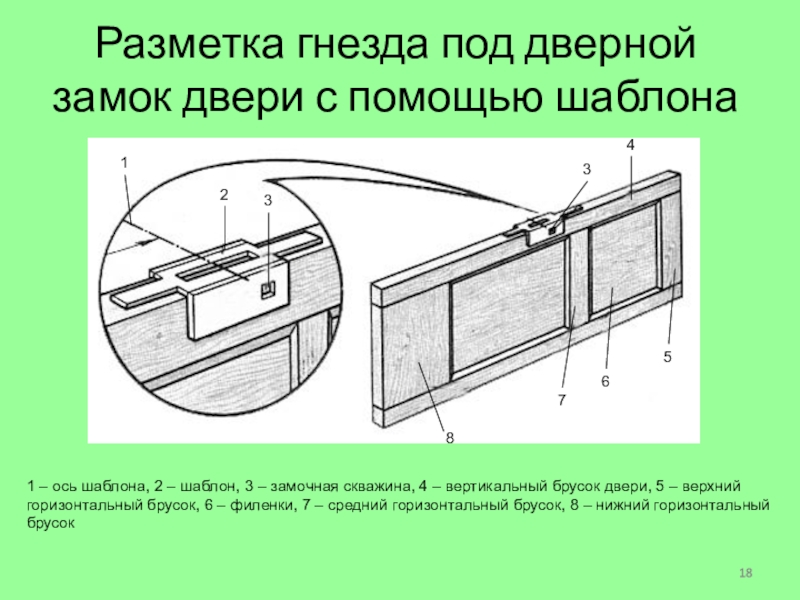

Слайд 18Разметка гнезда под дверной замок двери с помощью шаблона
1
2
3
4
5
6
7
8
3
1 – ось

шаблона, 2 – шаблон, 3 – замочная скважина, 4 – вертикальный брусок двери, 5 – верхний
горизонтальный брусок, 6 – филенки, 7 – средний горизонтальный брусок, 8 – нижний горизонтальный
брусок
Разметка гнезда под дверной замок двери с помощью шаблона1234567831 – ось шаблона, 2 – шаблон, 3 –

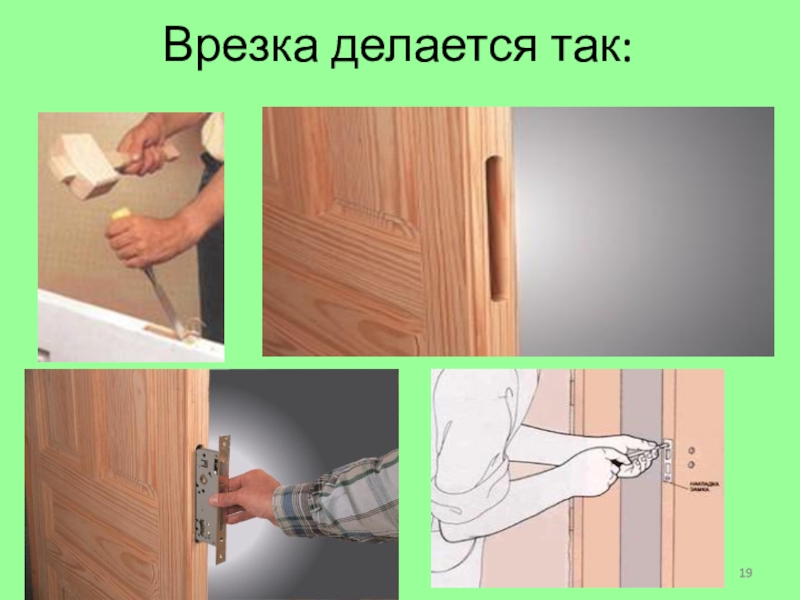

Слайд 19Врезка делается так:

Врезка делается так:

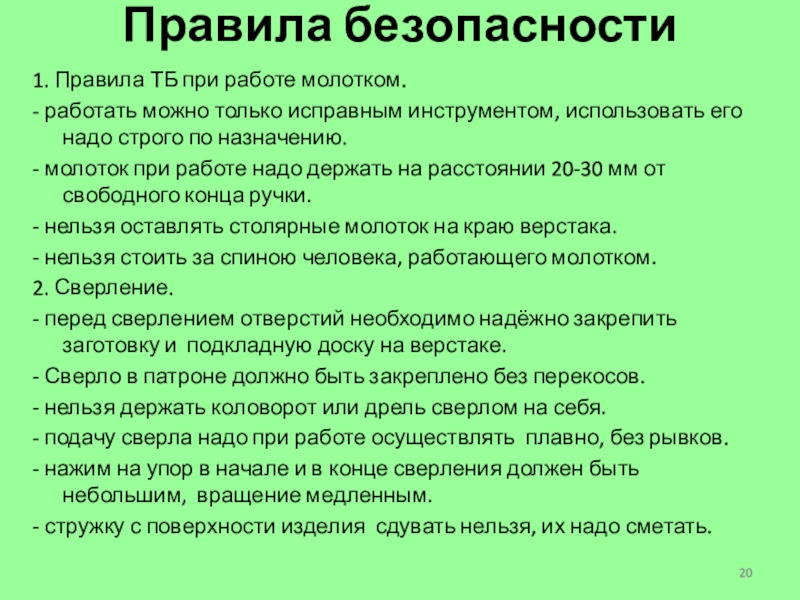

Слайд 20Правила безопасности
1. Правила ТБ при работе молотком.
- работать можно только исправным

инструментом, использовать его надо строго по назначению.
- молоток при работе надо держать на расстоянии 20-30 мм от свободного конца ручки.
- нельзя оставлять столярные молоток на краю верстака.
- нельзя стоить за спиною человека, работающего молотком.
2. Сверление.
- перед сверлением отверстий необходимо надёжно закрепить заготовку и подкладную доску на верстаке.
- Сверло в патроне должно быть закреплено без перекосов.
- нельзя держать коловорот или дрель сверлом на себя.
- подачу сверла надо при работе осуществлять плавно, без рывков.
- нажим на упор в начале и в конце сверления должен быть небольшим, вращение медленным.
- стружку с поверхности изделия сдувать нельзя, их надо сметать.
Правила безопасности 1. Правила ТБ при работе молотком.- работать можно только исправным инструментом, использовать его надо строго

Слайд 21Домашнее задание
Запишите в рабочей тетради план установки накладного замка.

Домашнее заданиеЗапишите в рабочей тетради план установки накладного замка.

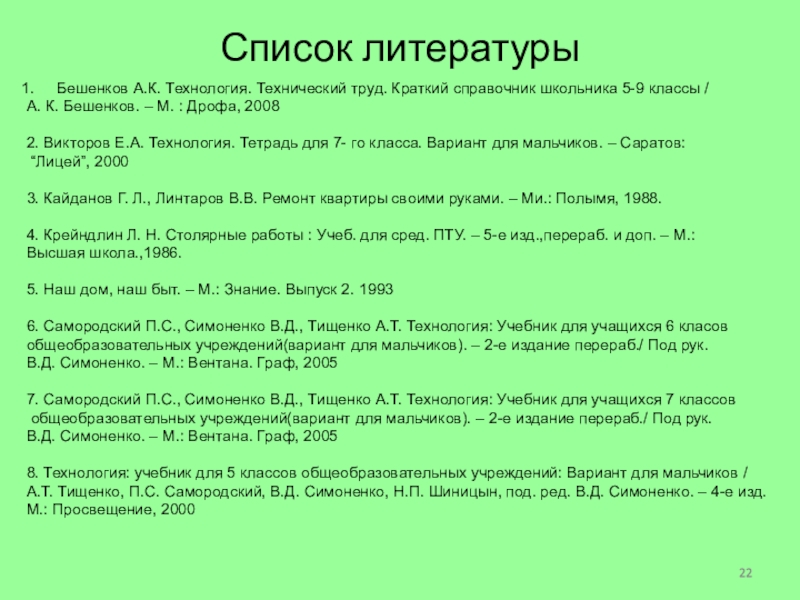

Слайд 22Список литературы
Бешенков А.К. Технология. Технический труд. Краткий справочник школьника 5-9 классы

/
А. К. Бешенков. – М. : Дрофа, 2008

2. Викторов Е.А. Технология. Тетрадь для 7- го класса. Вариант для мальчиков. – Саратов:
“Лицей”, 2000

3. Кайданов Г. Л., Линтаров В.В. Ремонт квартиры своими руками. – Ми.: Полымя, 1988.

4. Крейндлин Л. Н. Столярные работы : Учеб. для сред. ПТУ. – 5-е изд.,перераб. и доп. – М.:
Высшая школа.,1986.

5. Наш дом, наш быт. – М.: Знание. Выпуск 2. 1993

6. Самородский П.С., Симоненко В.Д., Тищенко А.Т. Технология: Учебник для учащихся 6 класов
общеобразовательных учреждений(вариант для мальчиков). – 2-е издание перераб./ Под рук.
В.Д. Симоненко. – М.: Вентана. Граф, 2005

7. Самородский П.С., Симоненко В.Д., Тищенко А.Т. Технология: Учебник для учащихся 7 классов
общеобразовательных учреждений(вариант для мальчиков). – 2-е издание перераб./ Под рук.
В.Д. Симоненко. – М.: Вентана. Граф, 2005

8. Технология: учебник для 5 классов общеобразовательных учреждений: Вариант для мальчиков /
А.Т. Тищенко, П.С. Самородский, В.Д. Симоненко, Н.П. Шиницын, под. ред. В.Д. Симоненко. – 4-е изд.
М.: Просвещение, 2000
Список литературыБешенков А.К. Технология. Технический труд. Краткий справочник школьника 5-9 классы /А. К. Бешенков. – М. :
