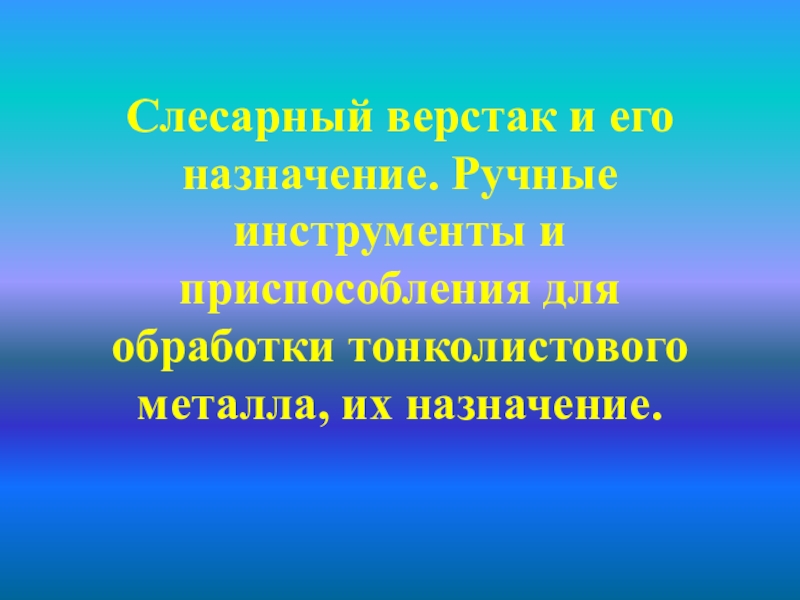

Презентация, доклад по технологии на тему Слесарный верстак и его назначение. Ручные инструменты и приспособления для обработки тонколистового металла, их назначение(5 класс)

тонколистового металла, их назначение.

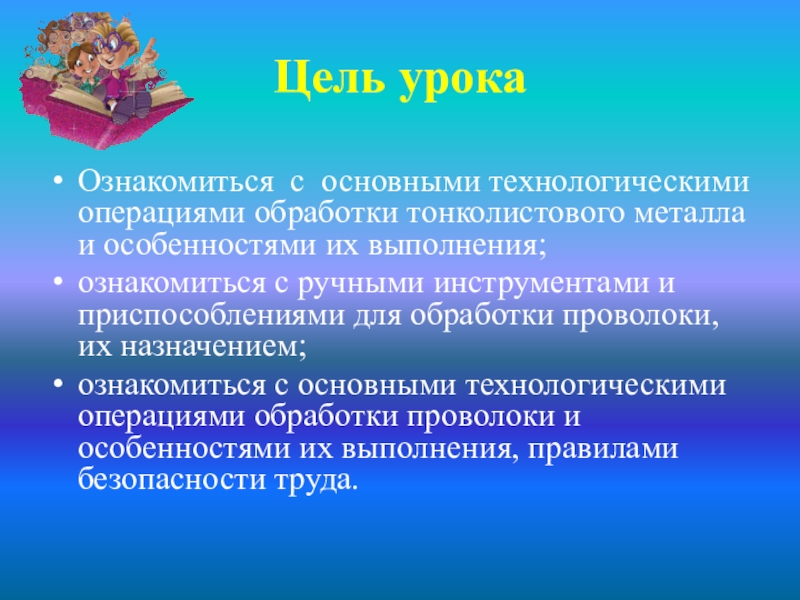

их выполнения;
ознакомиться с ручными инструментами и приспособлениями для обработки проволоки, их назначением;
ознакомиться с основными технологическими операциями обработки проволоки и особенностями их выполнения, правилами безопасности труда.

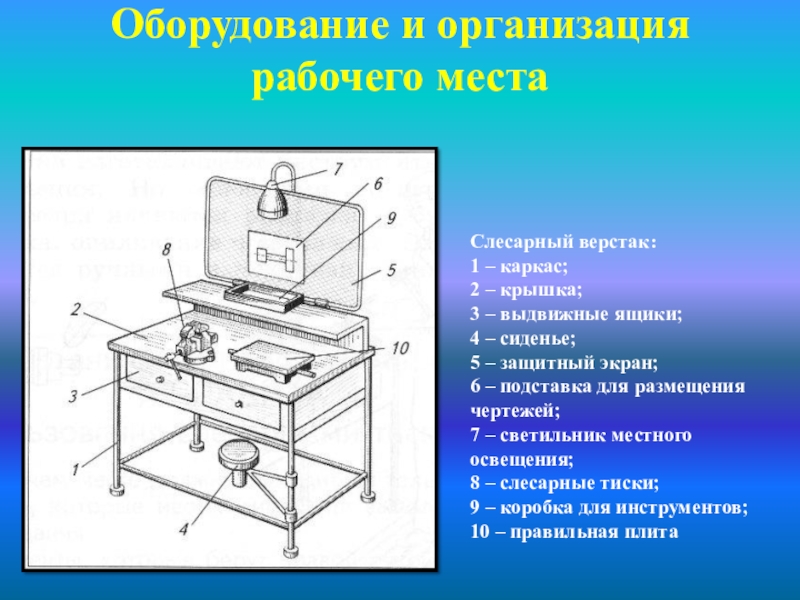

по обработке металлов. Он представляет собой специализированный прочный стол.
На слесарном верстаке, как правило, размещаются правильные плиты для выравнивания материала и поверочные плиты — для выполнения разметки и контроля размеров деталей.

выдвижные ящики;
4 – сиденье;
5 – защитный экран;
6 – подставка для размещения
чертежей;
7 – светильник местного
освещения;
8 – слесарные тиски;
9 – коробка для инструментов;
10 – правильная плита

нужном положении.

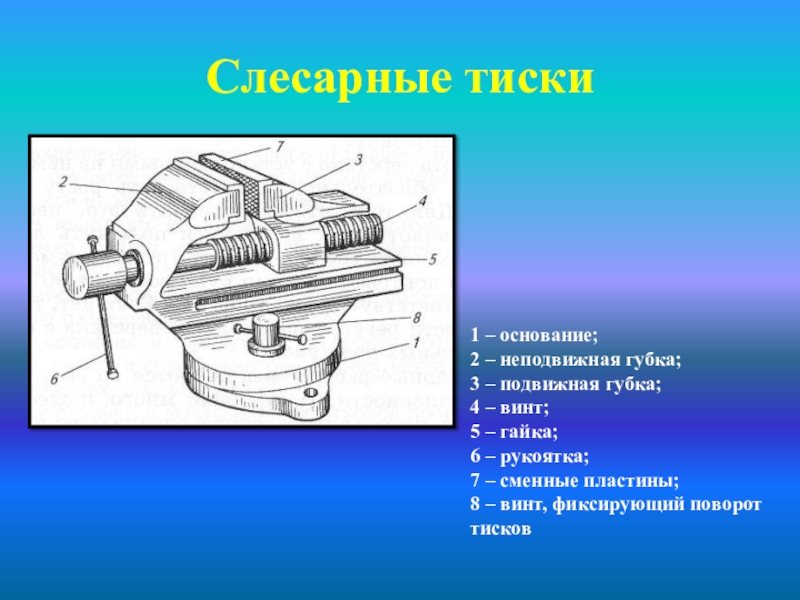

Они состоят из основания, неподвижной губки, подвижной губки, винта, гайки, рукоятки и сменных пластин.
Верхняя часть тисков может поворачиваться на основании, поэтому тиски называют поворотными.

винт;
5 – гайка;
6 – рукоятка;
7 – сменные пластины;
8 – винт, фиксирующий поворот
тисков

деформированным заготовкам и деталям придают правильную и ровную форму.
Править можно только заготовки из пластичных металлов и сплавов (медь, алюминий, сталь). Заготовки из хрупких металлов (чугуна) править нельзя.
Правка может быть ручной (на правильной плите) или машинной (на правильных вальцах).

в 100—150 раз больше веса молотка.
Правка тонких листов производится деревянными или резиновыми молотками-киянками, чтобы не испортить ударами поверхность металла.

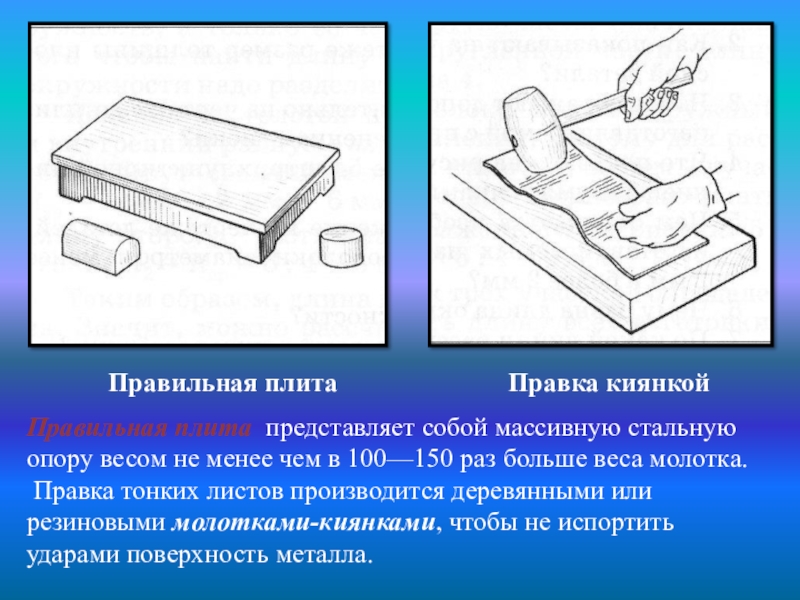

Правильная плита

Правка киянкой

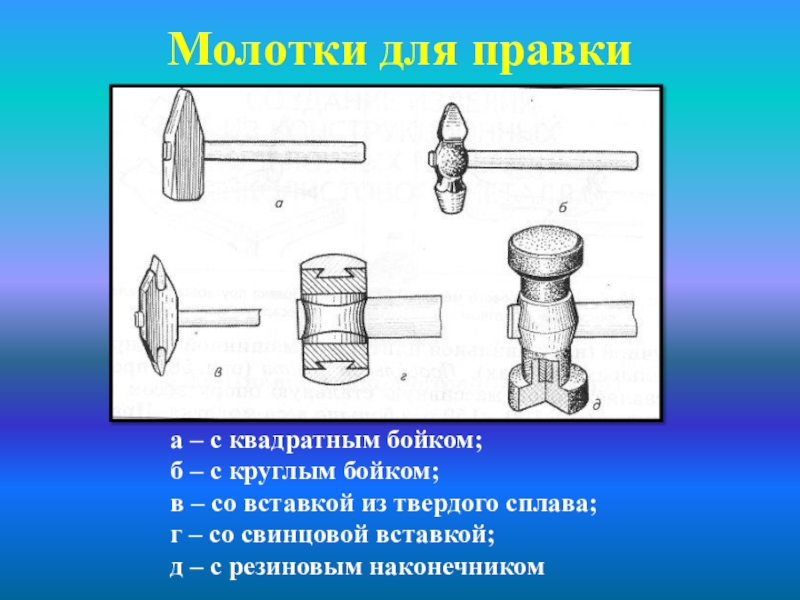

круглым бойком;
в – со вставкой из твердого сплава;
г – со свинцовой вставкой;
д – с резиновым наконечником

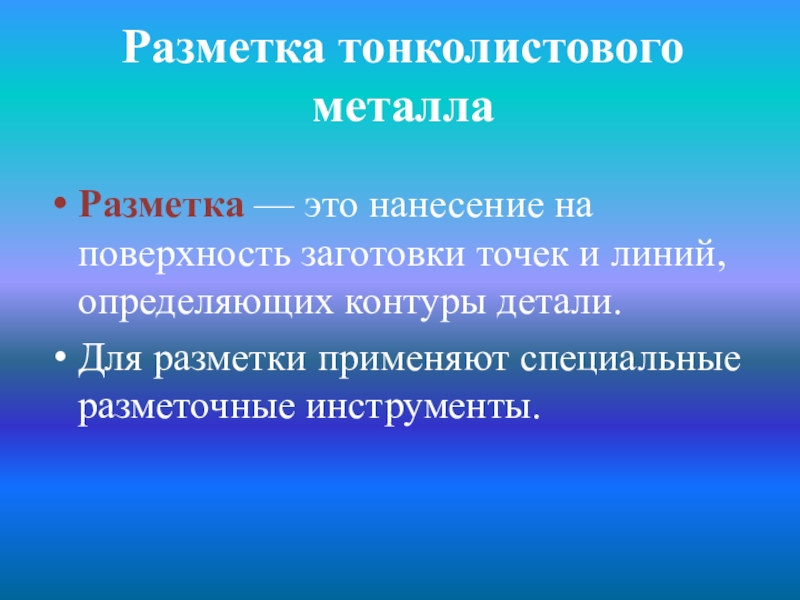

линий, определяющих контуры детали.

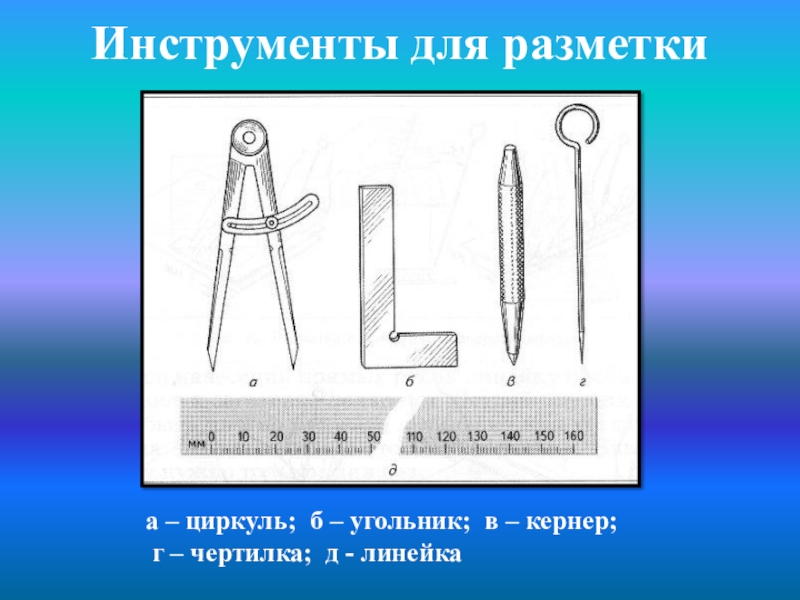

Для разметки применяют специальные разметочные инструменты.

г – чертилка; д - линейка

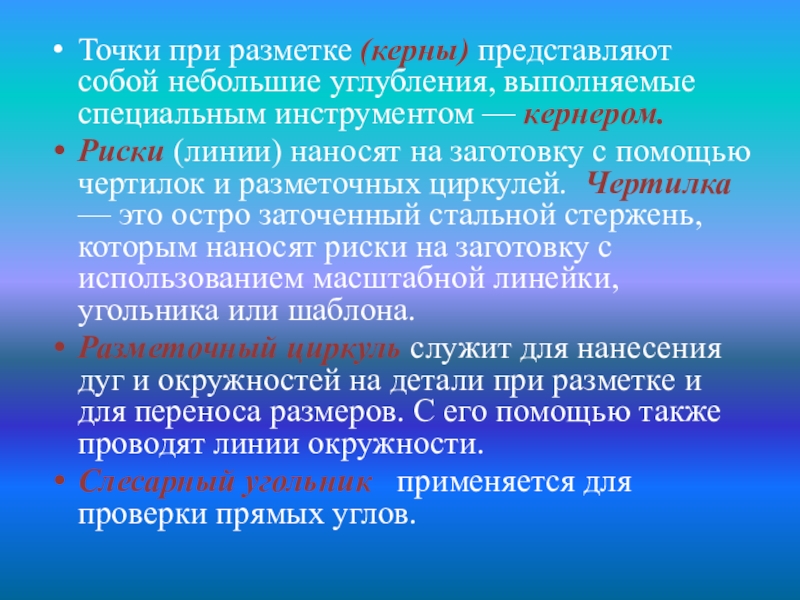

— кернером.

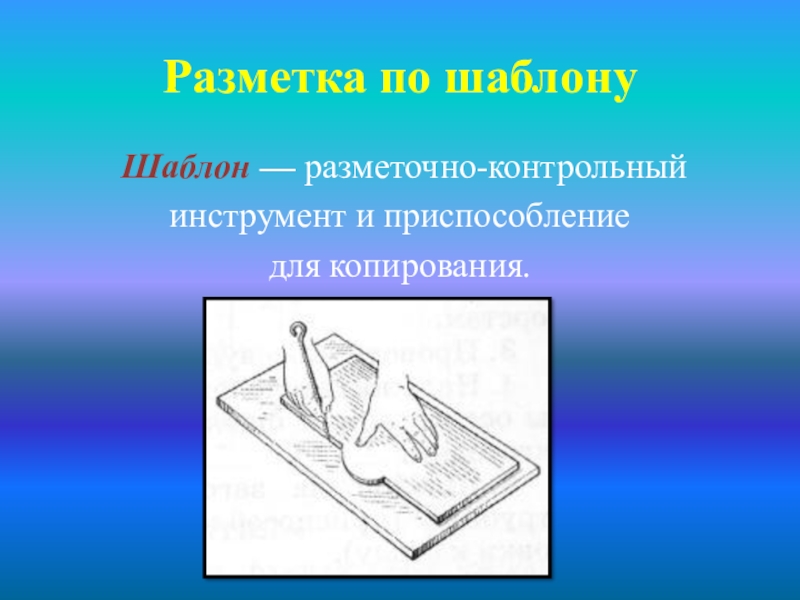

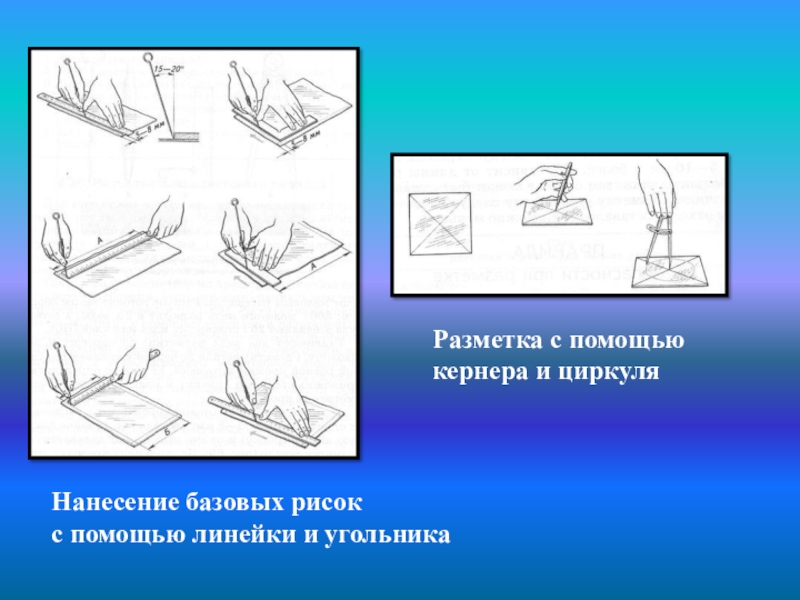

Риски (линии) наносят на заготовку с помощью чертилок и разметочных циркулей. Чертилка — это остро заточенный стальной стержень, которым наносят риски на заготовку с использованием масштабной линейки, угольника или шаблона.
Разметочный циркуль служит для нанесения дуг и окружностей на детали при разметке и для переноса размеров. С его помощью так­же проводят линии окружности.
Слесарный угольник применяется для проверки прямых углов.

циркуля

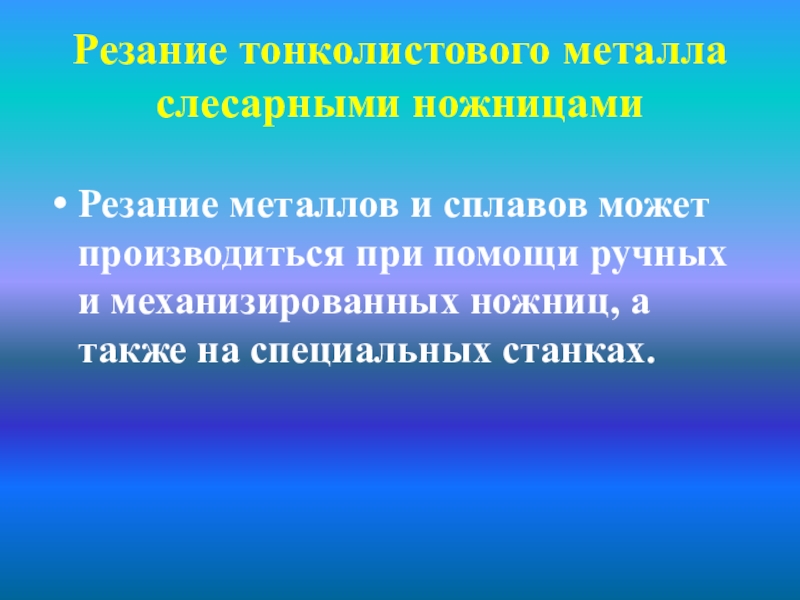

помощи ручных и механизированных ножниц, а также на специальных станках.

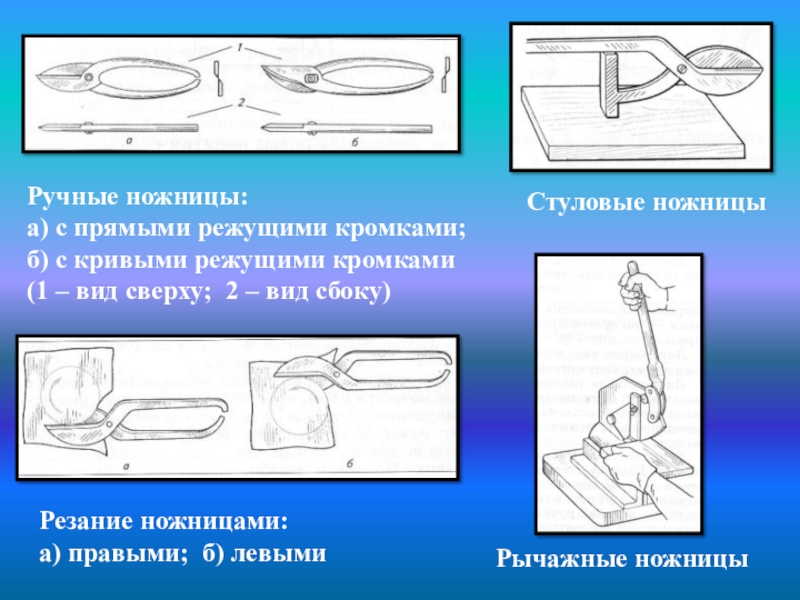

кромками;
б) с кривыми режущими кромками
(1 – вид сверху; 2 – вид сбоку)

в тисках

Резание кривыми ножницами
по криволинейному контуру

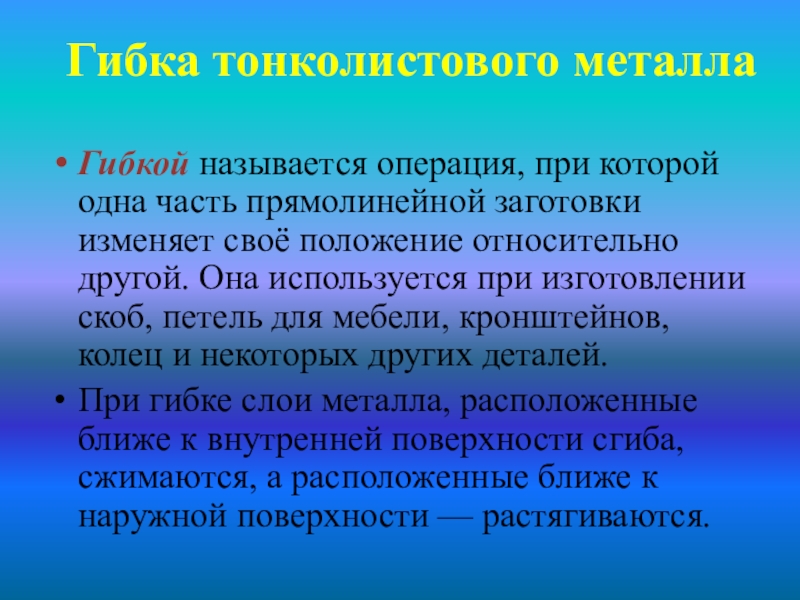

заготовки изменяет своё положение относительно другой. Она используется при изготовлении скоб, петель для мебели, кронштейнов, колец и некоторых других деталей.
При гибке слои металла, расположенные ближе к внутренней поверхности сгиба, сжимаются, а расположенные ближе к наружной поверхности — растягиваются.

слесарного молотка
и деревянного бруска

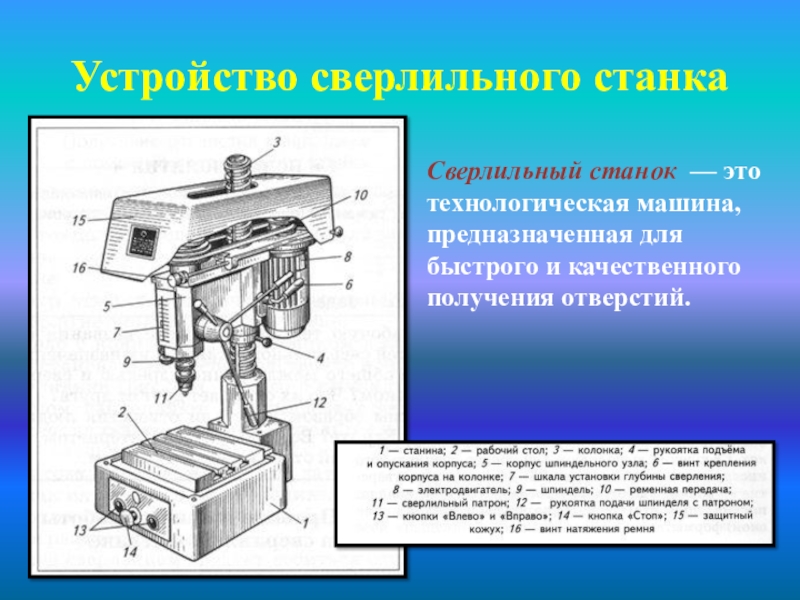

и качественного
получения отверстий.

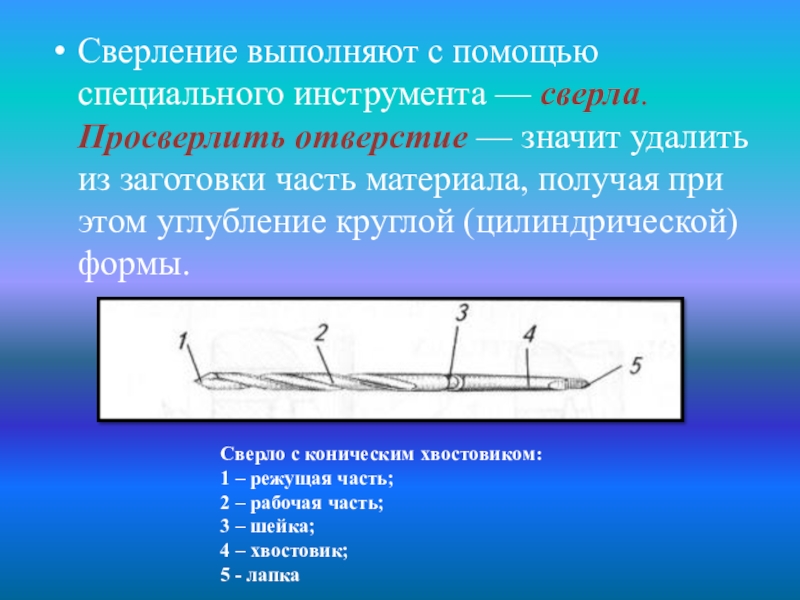

значит удалить из заготовки часть материала, получая при этом углубление круглой (цилиндрической) формы.

Сверло с коническим хвостовиком:
1 – режущая часть;
2 – рабочая часть;
3 – шейка;
4 – хвостовик;
5 - лапка

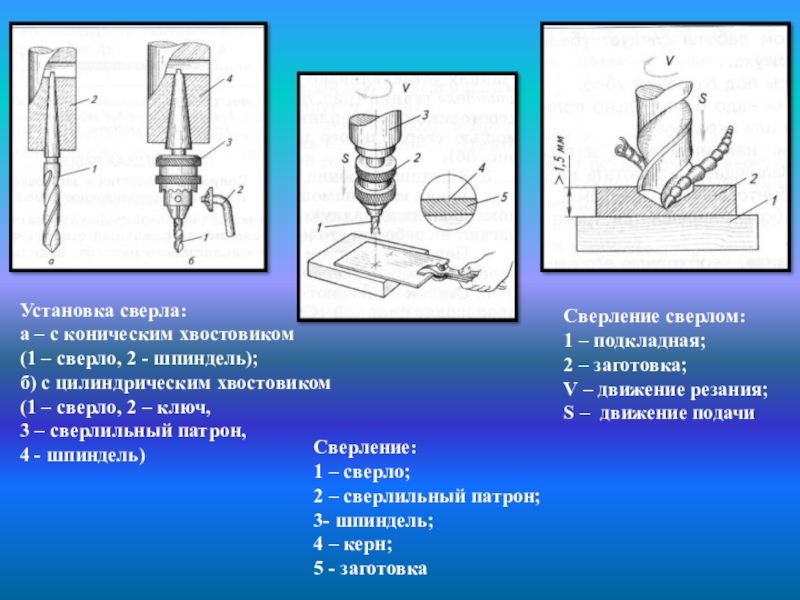

шпиндель);
б) с цилиндрическим хвостовиком
(1 – сверло, 2 – ключ,
3 – сверлильный патрон,
4 - шпиндель)

Сверление:
1 – сверло;
2 – сверлильный патрон;
3- шпиндель;
4 – керн;
5 - заготовка

Сверление сверлом:
1 – подкладная;
2 – заготовка;
V – движение резания;
S – движение подачи

выравнивании его поверхностей и нанесении на них декоративных покрытий. Она придаёт изделию красивый внешний вид и увеличивает сопротивление износу и коррозии.
Отделка включает в себя
зачистку, шлифование, полирование и окраску.

помощью напильника, которым с поверхности детали удаляют заусенцы и притупляют острые углы.
Для удобства работы изделие закрепляют в тисках. Чтобы не сминать его поверхности, используют различные прокладки, деревянные бруски.

материалами. Термин «абразивный» происходит от латинского слова, означающего в переводе «соскабливание».

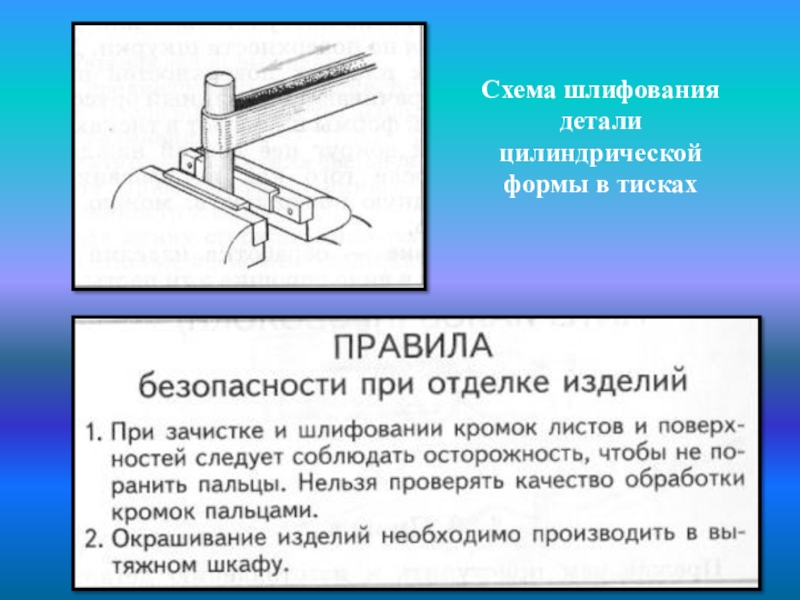

Шлифование производится мелкозернистой наждачной бумагой, чтобы удалить на поверхности мелкие неровности, царапины и следы, оставшиеся после обработки напильником.

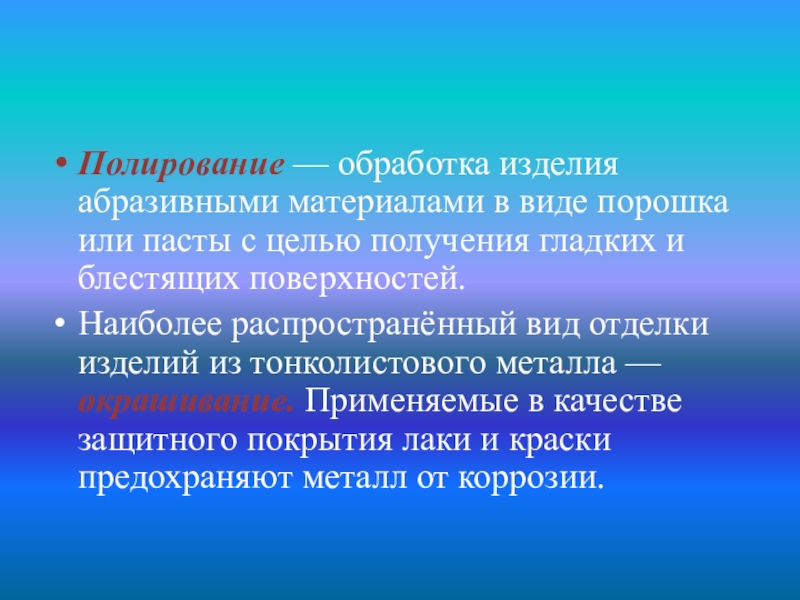

с целью получения гладких и блестящих поверхностей.
Наиболее распространённый вид отделки изделий из тонколистового металла — окрашивание. Применяемые в качестве защитного покрытия лаки и краски предохраняют металл от коррозии.

размеров, указанных на чертеже, называют разметкой.
Эту операцию выполняют с помощью линейки, карандаша, угольника и чертилки.

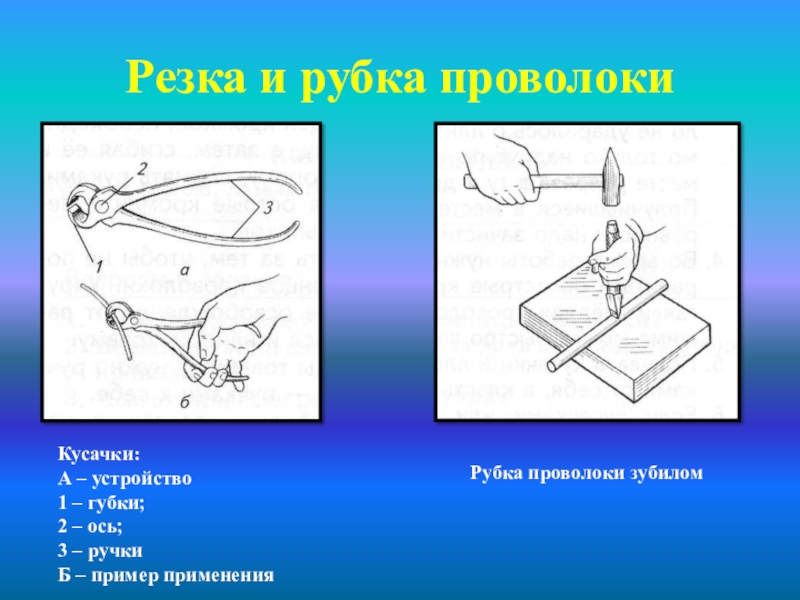

ручки
Б – пример применения

Рубка проволоки зубилом

форма.

тисках;
б – в приспособлении

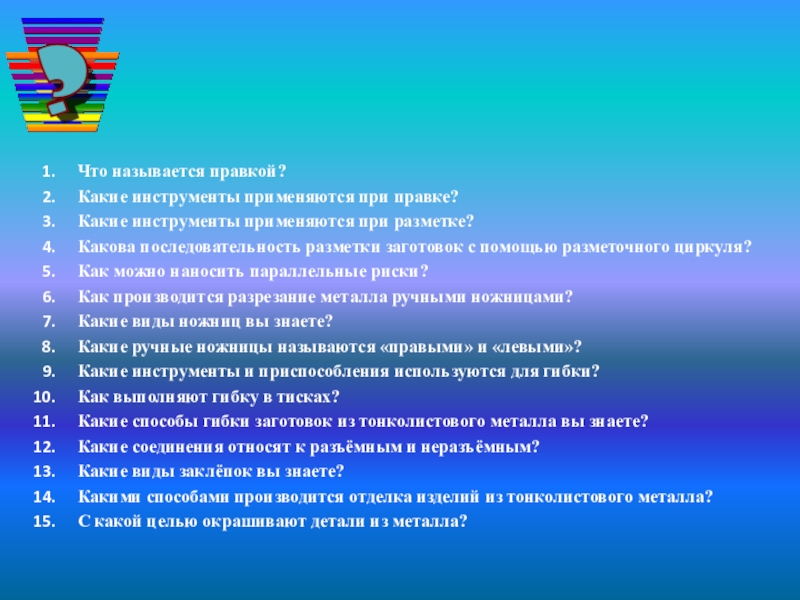

последовательность разметки заготовок с помощью разметочного циркуля?
Как можно наносить параллельные риски?
Как производится разрезание металла ручными ножницами?
Какие виды ножниц вы знаете?
Какие ручные ножницы называются «правыми» и «левыми»?
Какие инструменты и приспособления используются для гибки?
Как выполняют гибку в тисках?
Какие способы гибки заготовок из тонколистового металла вы знаете?
Какие соединения относят к разъёмным и неразъ­ёмным?
Какие виды заклёпок вы знаете?
Какими способами производится отделка изделий из тонколистового металла?
С какой целью окрашивают детали из металла?


научились?
Где сможем применить полученные знания?

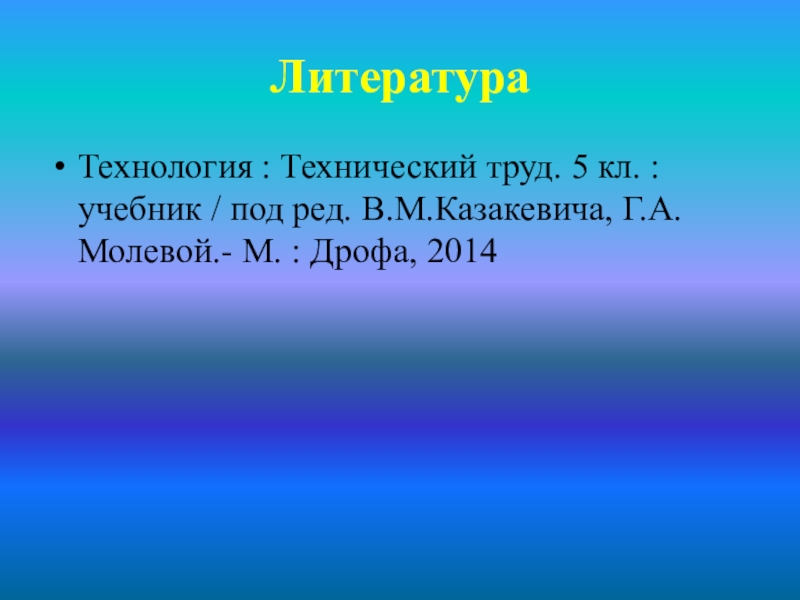

В.М.Казакевича, Г.А.Молевой.- М. : Дрофа, 2014
