Презентация, доклад по технологии на тему Штангенциркуль. Проведение измерений с помощью штангенциркуля ШЦ-1,2 ( 6 класс)

СОШ»
Павлюченков Денис Александрович

и латинского «циркулус» - «круг». Если перевести дословно, то получается: «стержень для измерения круга»

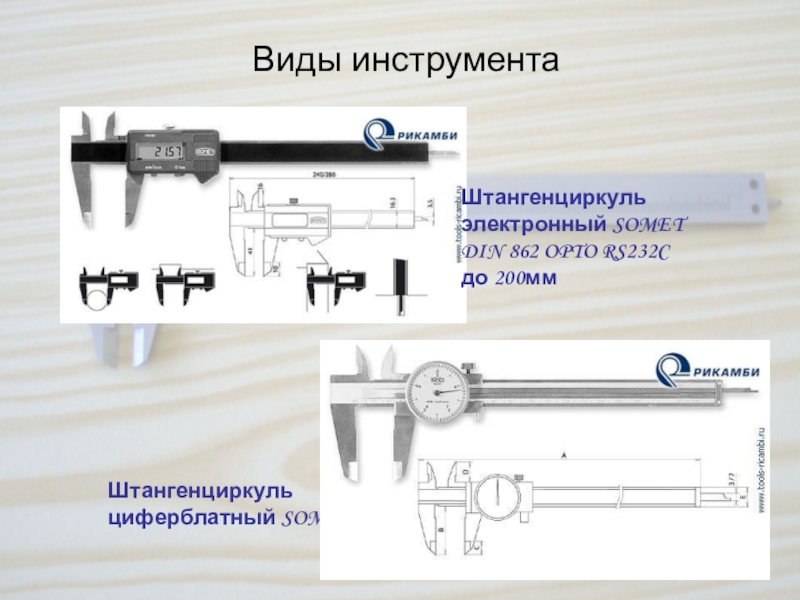

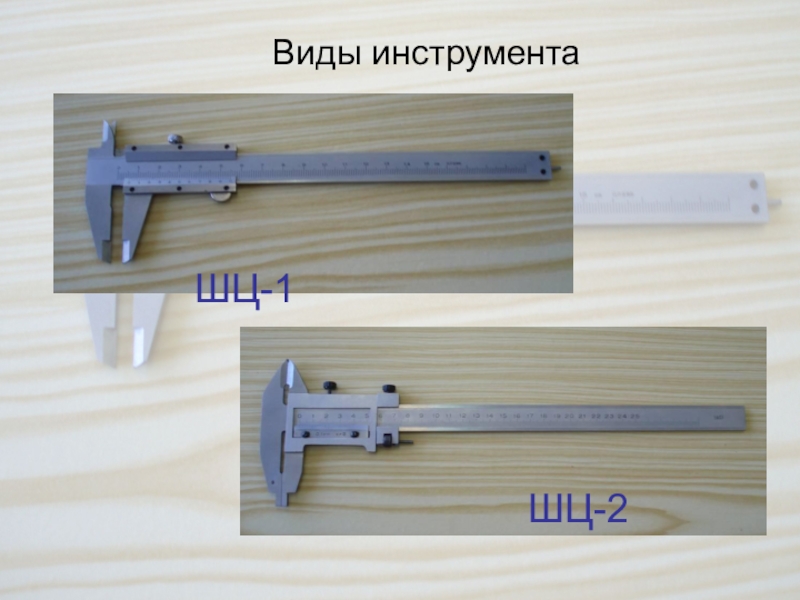

200мм

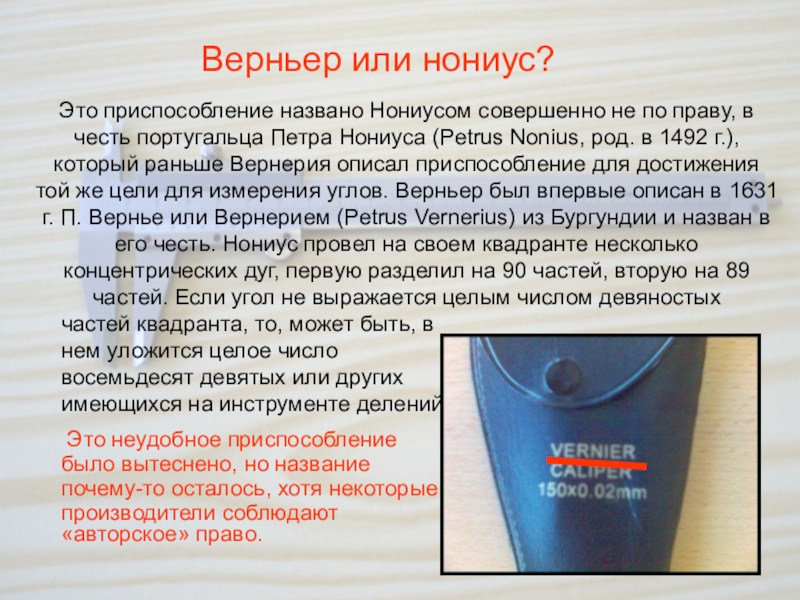

честь португальца Петра Нониуса (Petrus Nonius, род. в 1492 г.), который раньше Вернерия описал приспособление для достижения той же цели для измерения углов. Верньер был впервые описан в 1631 г. П. Вернье или Вернерием (Petrus Vernerius) из Бургундии и назван в его честь. Нониус провел на своем квадранте несколько концентрических дуг, первую разделил на 90 частей, вторую на 89 частей. Если угол не выражается целым числом девяностых

частей квадранта, то, может быть, в нем уложится целое число восемьдесят девятых или других имеющихся на инструменте делений.
Это неудобное приспособление было вытеснено, но название почему-то осталось, хотя некоторые
производители соблюдают
«авторское» право.

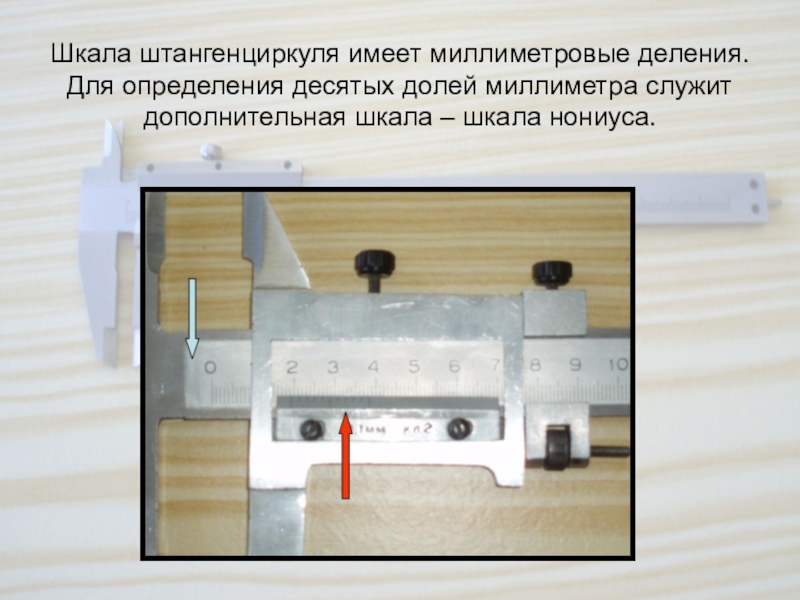

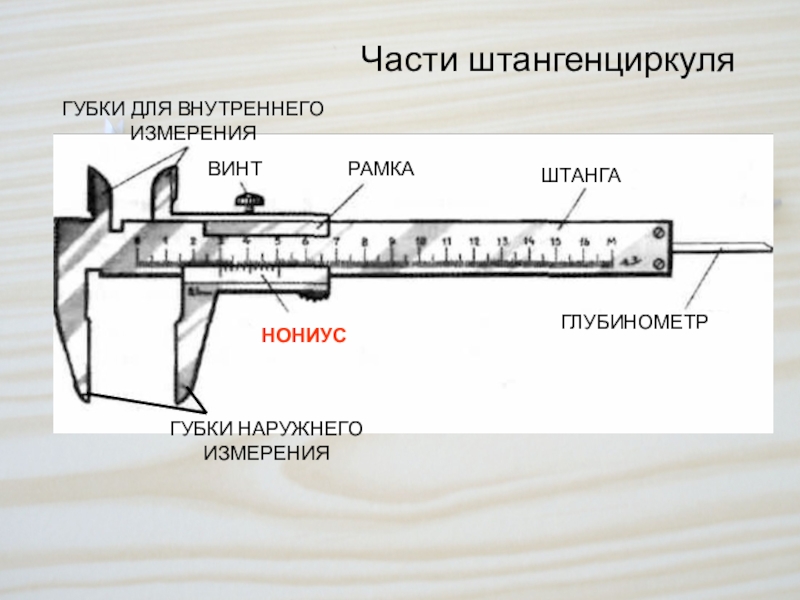

дополнительная шкала – шкала нониуса.

с помощью глубинометра — специального устройства, имеющегося у штангенциркуля . Взяв штангенциркуль в правую руку и ослабив зажимной винт рамки, упирают торец штанги в верхний край измеряемого углубления. Перемещая подвижную рамку, вводят линейку глубинометра в отверстие или другое углубление до упора, закрепляют это положение рамки зажимным винтом, вынимают глубинометр из углубления и считывают результат измерения.

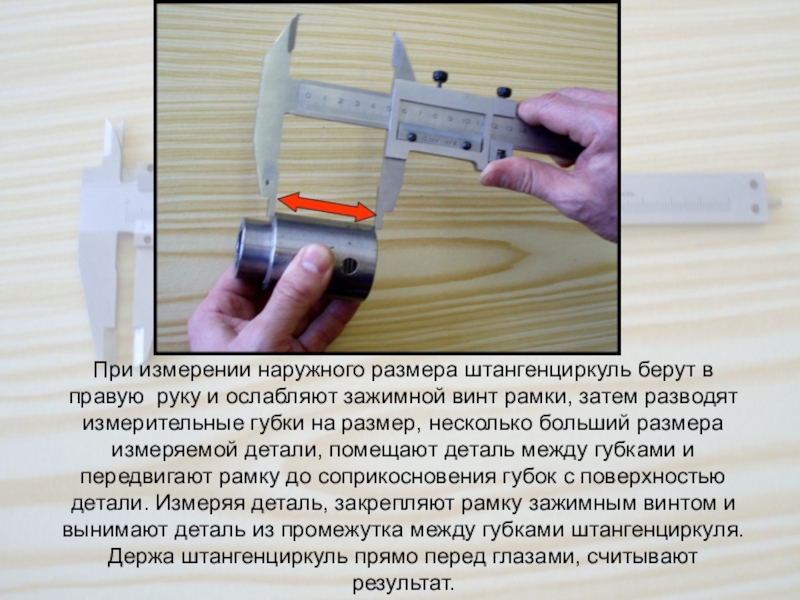

зажимной винт рамки, затем разводят измерительные губки на размер, несколько больший размера измеряемой детали, помещают деталь между губками и передвигают рамку до соприкосновения губок с поверхностью детали. Измеряя деталь, закрепляют рамку зажимным винтом и вынимают деталь из промежутка между губками штангенциркуля. Держа штангенциркуль прямо перед глазами, считывают результат.

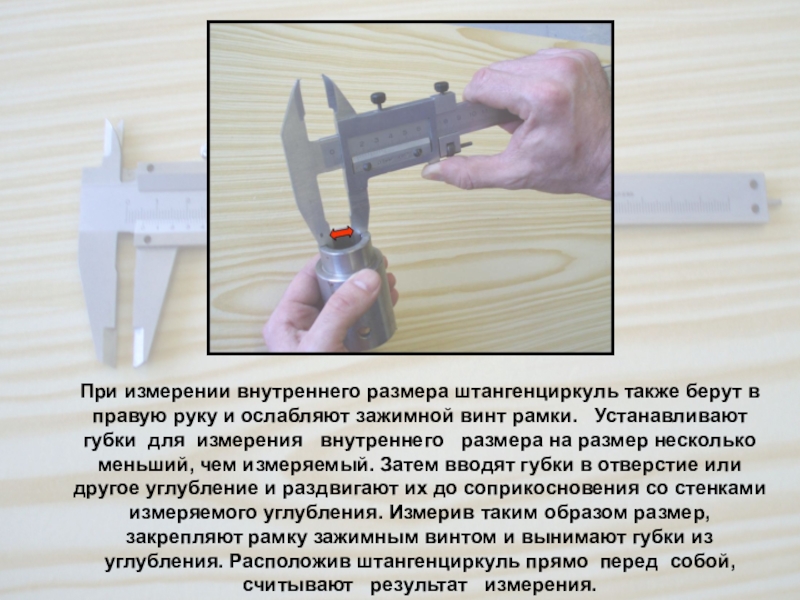

ослабляют зажимной винт рамки. Устанавливают губки для измерения внутреннего размера на размер несколько меньший, чем измеряемый. Затем вводят губки в отверстие или другое углубление и раздвигают их до соприкосновения со стенками измеряемого углубления. Измерив таким образом размер, закрепляют рамку зажимным винтом и вынимают губки из углубления. Расположив штангенциркуль прямо перед собой, считывают результат измерения.

риской шкалы штанги. Расстояние, равное 19 мм, на шкале штанги соответствует такому же размеру всей шкалы нониуса. Но шкала нониуса, равная 19 мм, разделена на 10 частей. Таким образом, каждое деление шкалы нониуса будет равно 19 мм: 10= 1,9 мм, т. е. оно на 0,1 мм меньше каждых двух делений шкалы штанги, составляющих 2 мм.

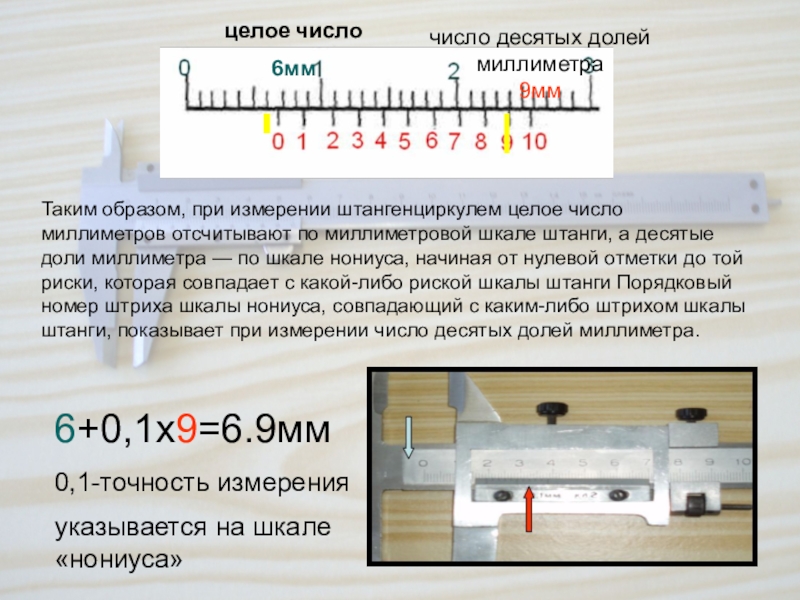

миллиметров отсчитывают по миллиметровой шкале штанги, а десятые доли миллиметра — по шкале нониуса, начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской шкалы штанги Порядковый номер штриха шкалы нониуса, совпадающий с каким-либо штрихом шкалы штанги, показывает при измерении число десятых долей миллиметра.

6+0,1x9=6.9мм
0,1-точность измерения
указывается на шкале «нониуса»

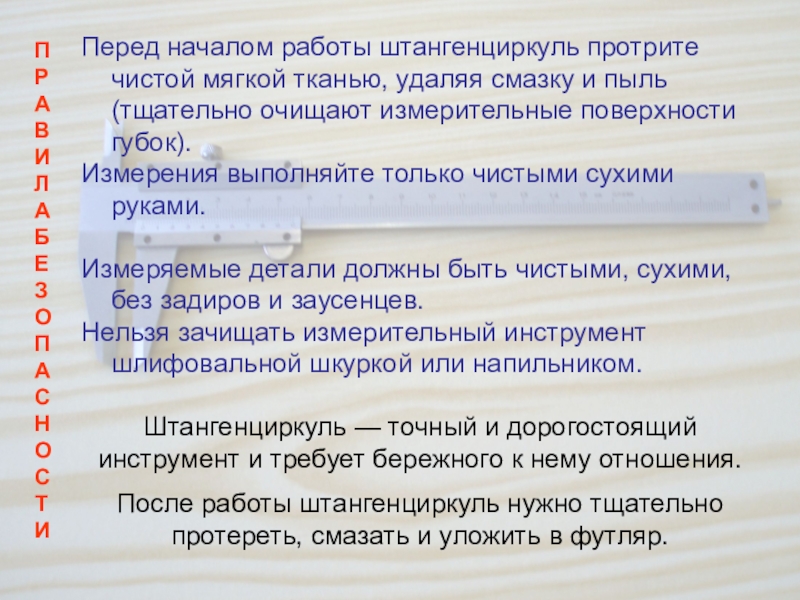

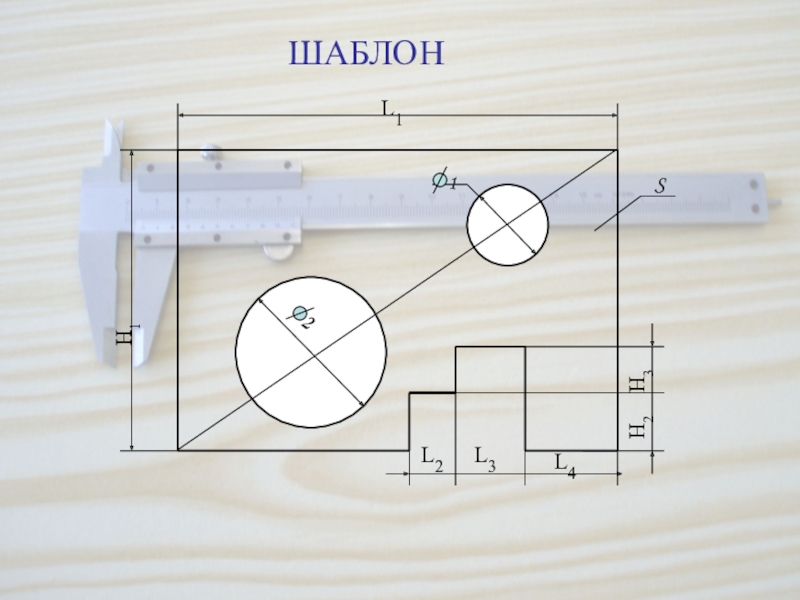

и пыль (тщательно очищают измерительные поверхности губок).
Измерения выполняйте только чистыми сухими руками.

Измеряемые детали должны быть чистыми, сухими, без задиров и заусенцев.
Нельзя зачищать измерительный инструмент шлифовальной шкуркой или напильником.

Штангенциркуль — точный и дорогостоящий инструмент и требует бережного к нему отношения.
После работы штангенциркуль нужно тщательно протереть, смазать и уложить в футляр.

В чем преимущество измерений деталей штангенциркулем по сравнению с ранее используемыми инструментами?
3. Как устроен штангенциркуль?
4. В чем секрет точности измерений?
5.Как устроена шкала нониуса ?
6. Как на самом деле называется эта шкала и почему?
7. Назовите правила безопасности?

показался

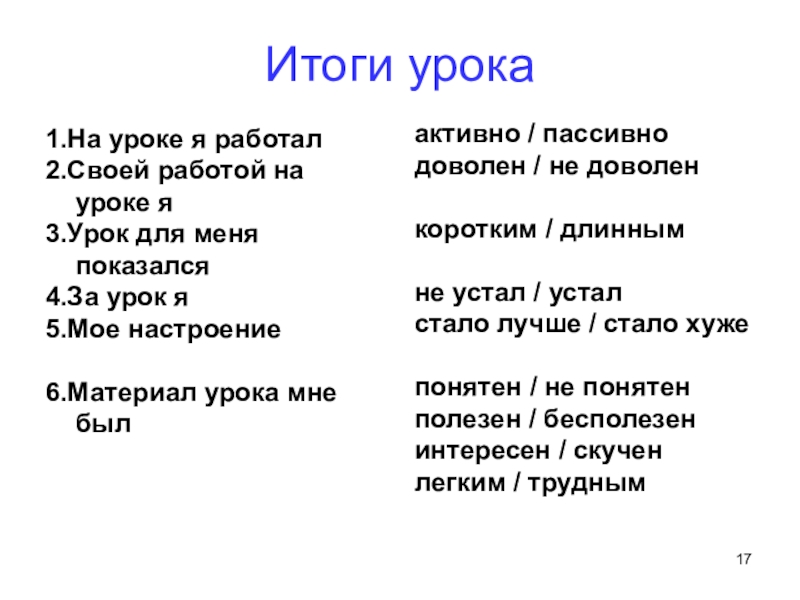

4.За урок я
5.Мое настроение

6.Материал урока мне был

активно / пассивно
доволен / не доволен

коротким / длинным

не устал / устал
стало лучше / стало хуже

понятен / не понятен
полезен / бесполезен
интересен / скучен
легким / трудным
