Презентация, доклад по технологии на тему: Построения чертежа фартука М 1: 4
Содержание
- 1. Презентация по технологии на тему: Построения чертежа фартука М 1: 4
- 2. Масштабная линейка (линейка закройщика);Карандаш ТМ и М;Угольник;Циркуль.

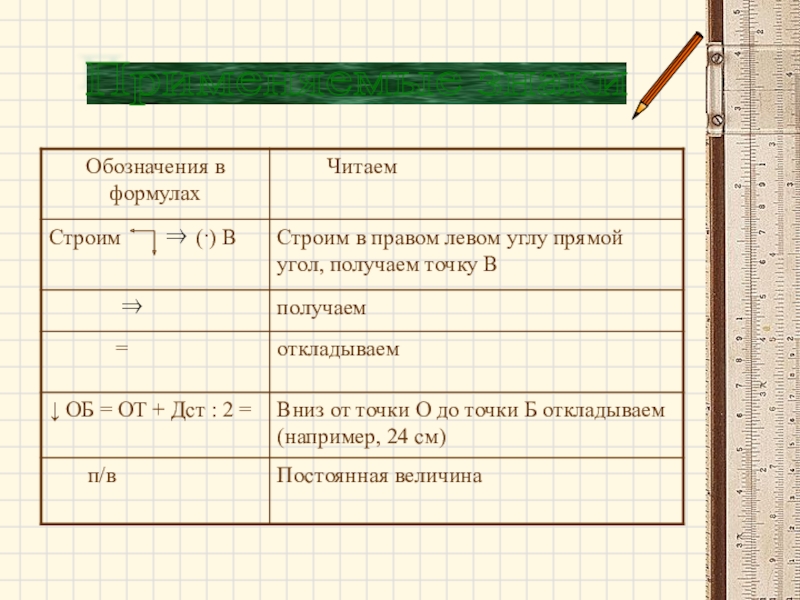

- 3. Применяемые знаки
- 4. Необходимые мерки: Ст =
- 5. Необходимые мерки: Ст =
- 6. Необходимые мерки: Ст =
- 7. Необходимые мерки: Ст =
- 8. Построение пояса 13. Строим
- 9. Оформить чертеж сплошными основными и штриховой линиямиПостроение
- 10. Построение чертежа фартука в М 1:4 Т
Масштабная линейка (линейка закройщика);Карандаш ТМ и М;Угольник;Циркуль. указывает, во сколько раз
Слайд 2Масштабная линейка (линейка закройщика);
Карандаш ТМ и М;
Угольник;
Циркуль.
указывает, во сколько раз настоящие размеры предмета меньше.
Масштаб записывают в виде отношения двух чисел, первое из которых относится к чертежу, а второе – к предмету. Масштаб 1:4 означает уменьшение в 4 раза.
Масштаб записывают в виде отношения двух чисел, первое из которых относится к чертежу, а второе – к предмету. Масштаб 1:4 означает уменьшение в 4 раза.
Чертежные инструменты
Масштаб

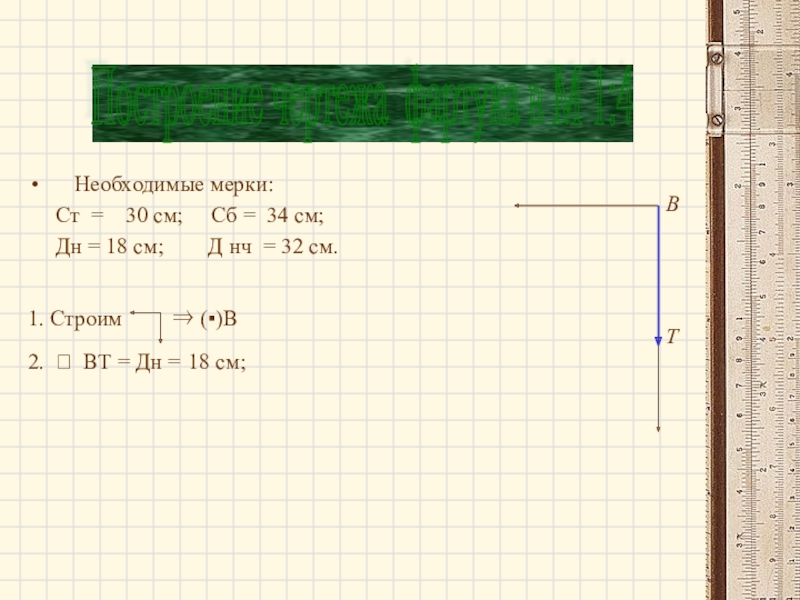

Слайд 4Необходимые мерки:
Ст = 30 см;
Сб = 34 см;
Дн = 18 см; Д нч = 32 см.
1. Строим ⇒ (▪)В
2. ⭣ ВТ = Дн = 18 см;
Дн = 18 см; Д нч = 32 см.
1. Строим ⇒ (▪)В
2. ⭣ ВТ = Дн = 18 см;
Построение чертежа фартука в М 1:4
В
Т

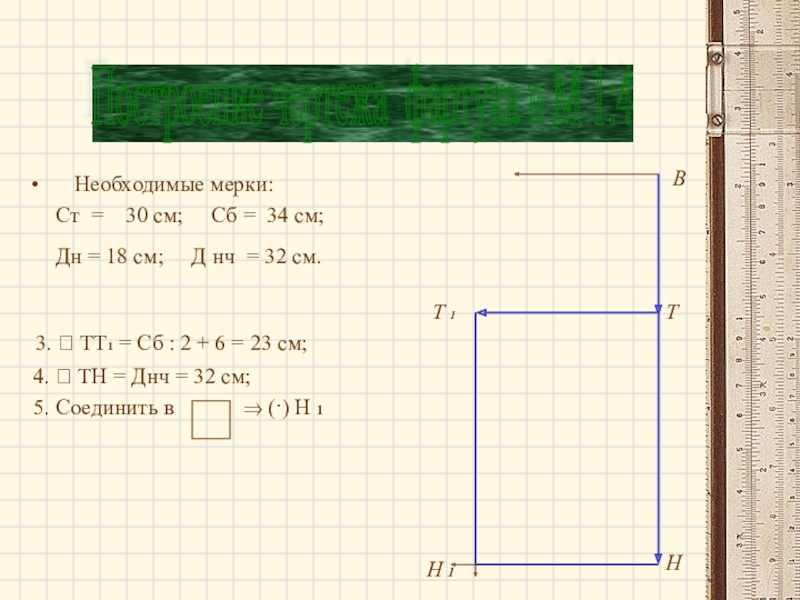

Слайд 5Необходимые мерки:
Ст = 30 см;
Сб = 34 см;
Дн = 18 см; Д нч = 32 см.
3. ⭠ ТТ1 = Сб : 2 + 6 = 23 см;
4. ⭣ ТН = Днч = 32 см;
5. Соединить в (·) Н 1
Дн = 18 см; Д нч = 32 см.
3. ⭠ ТТ1 = Сб : 2 + 6 = 23 см;
4. ⭣ ТН = Днч = 32 см;
5. Соединить в (·) Н 1
Построение чертежа фартука в М 1:4
В
Т
Т 1
Н
⇒
Н 1
Слайд 6Необходимые мерки:
Ст = 30 см;
Сб = 34 см;
Дн = 18 см; Д нч = 32 см.
6. ⭠ ВВ1 = 7 см ;
7. ⭠ ТТ2 = 9 см ;
8. (▪▪) В1 и Т2 – соединить прямой линией ;
Дн = 18 см; Д нч = 32 см.
6. ⭠ ВВ1 = 7 см ;
7. ⭠ ТТ2 = 9 см ;
8. (▪▪) В1 и Т2 – соединить прямой линией ;
Построение чертежа фартука в М 1:4
Т 1
Н 1
В
Т
Н
В1
Т 2

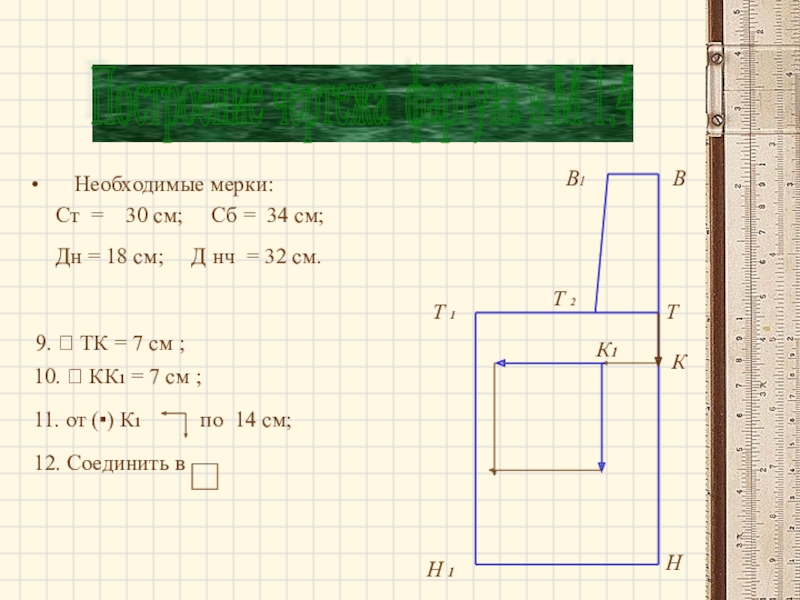

Слайд 7Необходимые мерки:
Ст = 30 см;
Сб = 34 см;
Дн = 18 см; Д нч = 32 см.
9. ⭣ ТК = 7 см ;
10. ⭠ КК1 = 7 см ;
11. от (▪) К1 по 14 см;
12. Соединить в
Дн = 18 см; Д нч = 32 см.
9. ⭣ ТК = 7 см ;
10. ⭠ КК1 = 7 см ;
11. от (▪) К1 по 14 см;
12. Соединить в
Построение чертежа фартука в М 1:4
Т 1
В
Т
Н
В1
Т 2
Н 1
К
К1
Слайд 8Построение пояса
13. Строим ⇒ (▪) П;
14. ⭠ П П1 = 5 см ;
15. ⭣ П П2 = Ст + 25 =
16. Соединить в
Построение бретели
17. Строим ⇒ (▪) П;
14. ⭠ Б Б1 = 5 см ;
15. ⭣ Б Б2 = 50 см;
16. Соединить в
15. ⭣ П П2 = Ст + 25 =
16. Соединить в
Построение бретели
17. Строим ⇒ (▪) П;
14. ⭠ Б Б1 = 5 см ;
15. ⭣ Б Б2 = 50 см;
16. Соединить в
Построение чертежа фартука в М 1:4
Самостоятельная работа: построение пояса и бретели
П
П 1
П 2
П 3
Б
Б 1
Б 2
Б 3
Слайд 9Оформить чертеж сплошными основными и штриховой линиями
Построение чертежа фартука в М
1:4
Т 1
В
Т
Н
В1
Т 2
Н 1
К1
К2
К3
К4
П
П 1
П 2
П 3
Б
Б 1
Б 2
Б 3

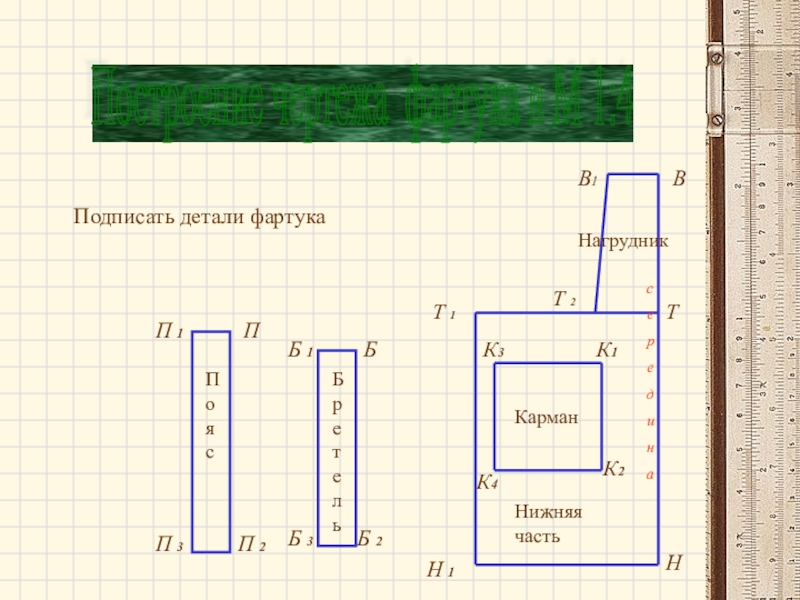

Слайд 10Построение чертежа фартука в М 1:4
Т 1
В
Т
Н
В1
Т 2
Н 1
К1
К2
К3
К4
П
П 1
П
2
П 3
Б
Б 1
Б 2
Б 3
с
е
р
е
д
и
н
а
Нижняя часть
Карман
Нагрудник
Пояс
Бретель
Подписать детали фартука
