Слайд 1Чертеж детали и сборочный чертеж
Учитель технологии Домрачев И.В.

Чертеж детали и сборочный чертеж Учитель технологии Домрачев И.В.

Слайд 2В деревообработке наиболее распространены детали
призматической формы и детали круглые в

поперечном сечении (имеющие ось вращения), такие, как цилиндры и конусы.
Призматическую форму имеют крышки столов и стульев, стенки ящиков, бруски рамок, царги.
Цилиндрическую или коническую форму имеют такие детали, как черенки для лопат, ручки для киянок, совков и напильников, круглые ножки столов и стульев и др.).

В деревообработке наиболее распространены детали призматической формы и детали круглые в поперечном сечении (имеющие ось вращения), такие,

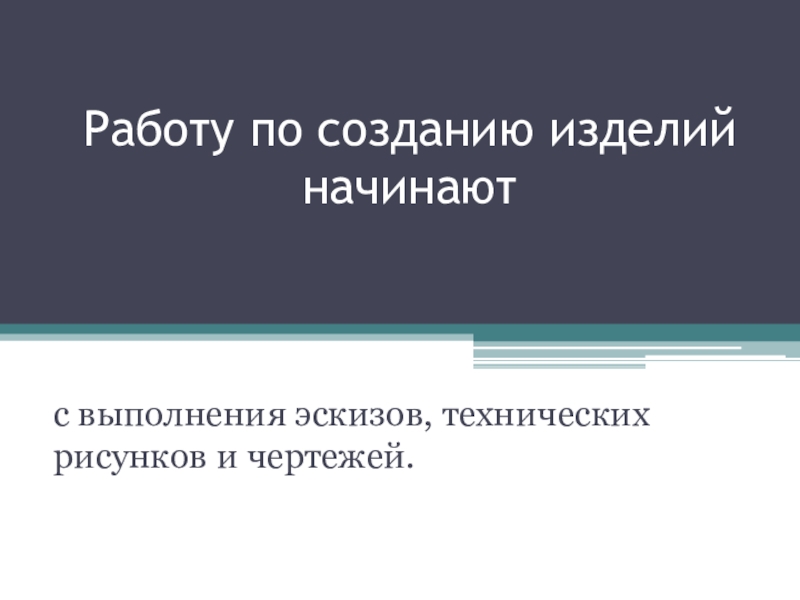

Слайд 3Работу по созданию изделий начинают
с выполнения эскизов, технических рисунков и

чертежей.

Работу по созданию изделий начинают с выполнения эскизов, технических рисунков и чертежей.

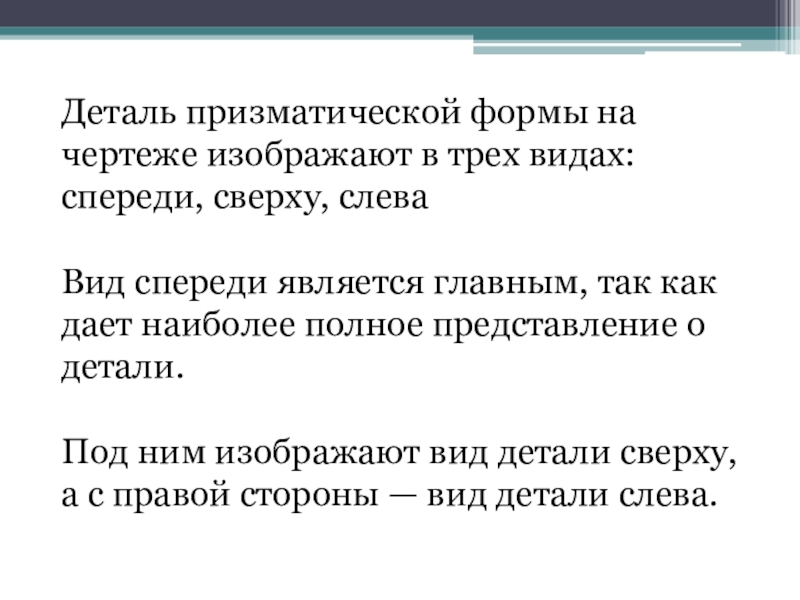

Слайд 4Деталь призматической формы на чертеже изображают в трех видах: спереди, сверху,

слева

Вид спереди является главным, так как дает наиболее полное представление о детали.

Под ним изображают вид детали сверху, а с правой стороны — вид детали слева.
Деталь призматической формы на чертеже изображают в трех видах: спереди, сверху, слеваВид спереди является главным, так как

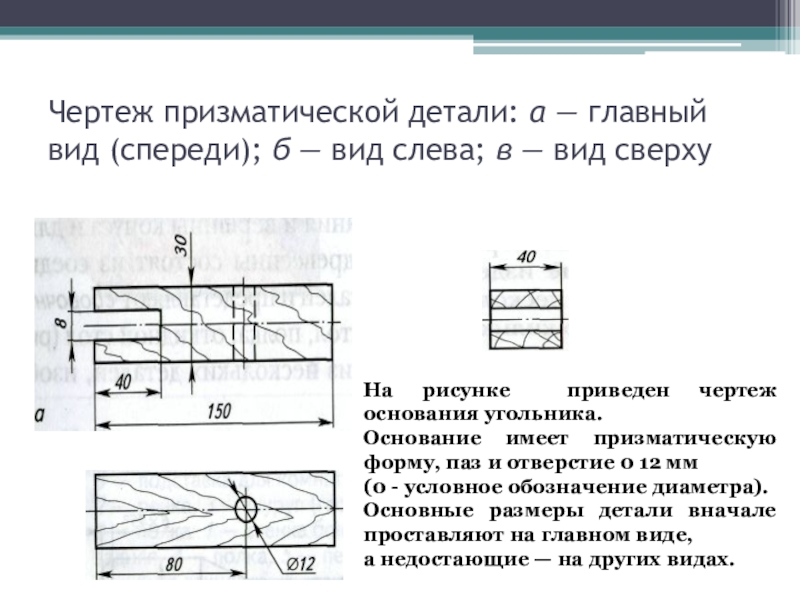

Слайд 5Чертеж призматической детали: а — главный вид (спереди); б — вид

слева; в — вид сверху

На рисунке приведен чертеж основания угольника.
Основание имеет призматическую форму, паз и отверстие 0 12 мм
(0 - условное обозначение диаметра).
Основные размеры детали вначале проставляют на главном виде,
а недостающие — на других видах.

Чертеж призматической детали: а — главный вид (спереди); б — вид слева; в — вид сверхуНа рисунке

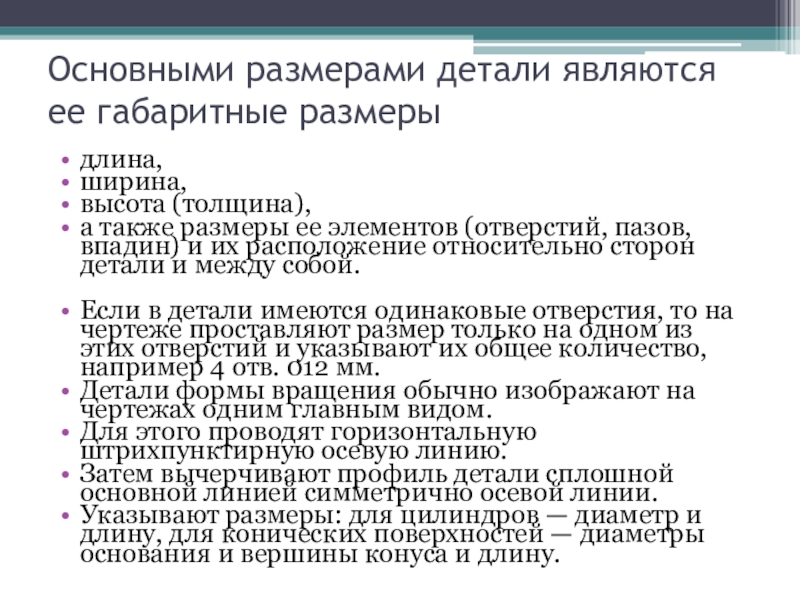

Слайд 6Основными размерами детали являются ее габаритные размеры
длина,
ширина,
высота (толщина),
а

также размеры ее элементов (отверстий, пазов, впадин) и их расположение относительно сторон детали и между собой.

Если в детали имеются одинаковые отверстия, то на чертеже проставляют размер только на одном из этих отверстий и указывают их общее количество, например 4 отв. 012 мм.
Детали формы вращения обычно изображают на чертежах одним главным видом.
Для этого проводят горизонтальную штрихпунктирную осевую линию.
Затем вычерчивают профиль детали сплошной основной линией симметрично осевой линии.
Указывают размеры: для цилиндров — диаметр и длину, для конических поверхностей — диаметры основания и вершины конуса и длину.

Основными размерами детали являются ее габаритные размерыдлина, ширина, высота (толщина), а также размеры ее элементов (отверстий, пазов,

Слайд 7Детали формы вращения обычно изображают на чертежах одним главным видом.
Для этого

проводят горизонтальную
штрихпунктирную осевую линию.

Затем вычерчивают профиль детали
сплошной основной линией
симметрично осевой линии.

Указывают размеры: для цилиндров
— диаметр и длину, для конических
поверхностей — диаметры
основания и вершины конуса и
длину.

Детали формы вращения обычно изображают на чертежах одним главным видом.Для этого проводят горизонтальнуюштрихпунктирную осевую линию. Затем вычерчивают

Слайд 8Изделие, состоящее из нескольких деталей, изображают на сборочном чертеже

Изделие, состоящее из нескольких деталей, изображают на сборочном чертеже

Слайд 9На сборочном чертеже изображают
только те виды, по которым можно определить конструкцию

изделия. Для сборочного чертежа угольника достаточно будет двух видов: главного и вида слева.
На сборочном чертеже проставляют только те размеры, которые нужно соблюдать при сборке изделия. Для угольника — это габаритные размеры: 150, 200 и 30 мм. Контролировать надо и точность соединения деталей 1 и 2 под углом 90°.
На сборочном чертеже изображаюттолько те виды, по которым можно определить конструкцию изделия. Для сборочного чертежа угольника достаточно

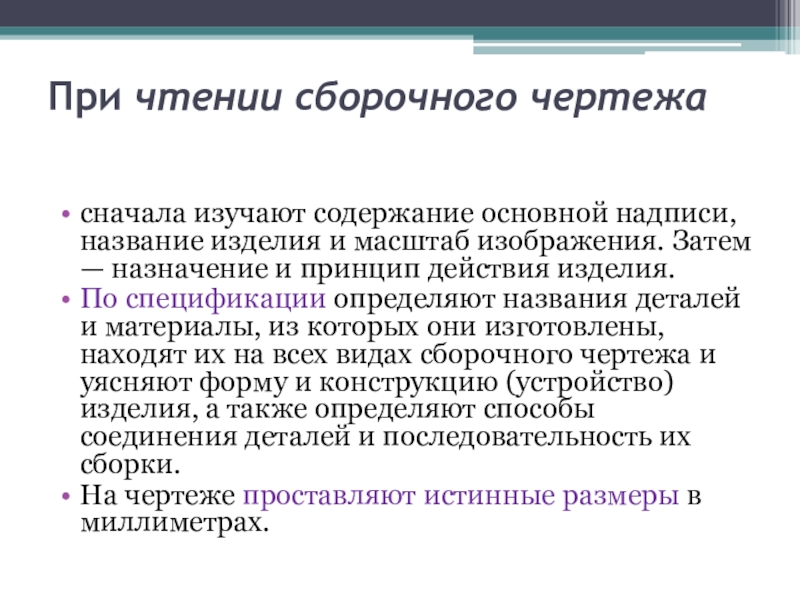

Слайд 10При чтении сборочного чертежа
сначала изучают содержание основной надписи, название изделия и

масштаб изображения. Затем — назначение и принцип действия изделия.
По спецификации определяют названия деталей и материалы, из которых они изготовлены, находят их на всех видах сборочного чертежа и уясняют форму и конструкцию (устройство) изделия, а также определяют способы соединения деталей и последовательность их сборки.
На чертеже проставляют истинные размеры в миллиметрах.

При чтении сборочного чертежасначала изучают содержание основной надписи, название изделия и масштаб изображения. Затем — назначение и

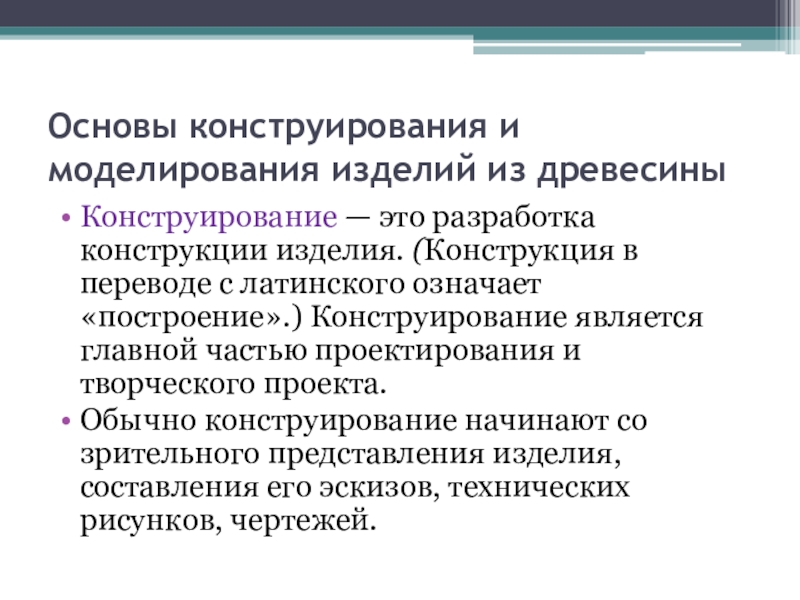

Слайд 11Основы конструирования и моделирования изделий из древесины
Конструирование — это разработка конструкции

изделия. (Конструкция в переводе с латинского означает «построение».) Конструирование является главной частью проектирования и творческого проекта.
Обычно конструирование начинают со зрительного представления изделия, составления его эскизов, технических рисунков, чертежей.

Основы конструирования и моделирования изделий из древесиныКонструирование — это разработка конструкции изделия. (Конструкция в переводе с латинского

Слайд 12Затем подбирают необходимые материалы
Далее изготовляют опытный образец изделия или само изделие,

испытывают его на прочность и работоспособность, устраняют недостатки.
Этот процесс повторяют многократно, от одного варианта к другому, до создания наилучшего образца, соответствующего назначению изделия.

Затем подбирают необходимые материалыДалее изготовляют опытный образец изделия или само изделие, испытывают его на прочность и работоспособность,

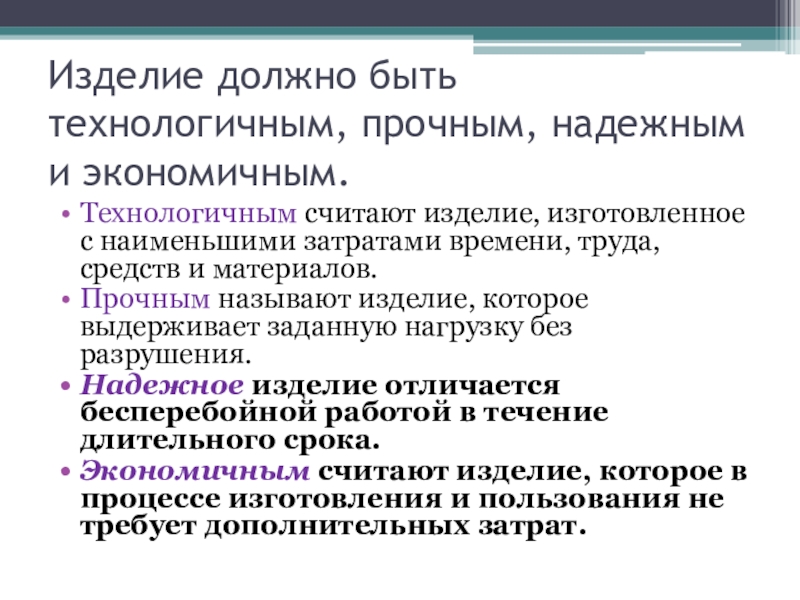

Слайд 13Изделие должно быть технологичным, прочным, надежным и экономичным.
Технологичным считают изделие, изготовленное

с наименьшими затратами времени, труда, средств и материалов.
Прочным называют изделие, которое выдерживает заданную нагрузку без разрушения.
Надежное изделие отличается бесперебойной работой в течение длительного срока.
Экономичным считают изделие, которое в процессе изготовления и пользования не требует дополнительных затрат.
Изделие должно быть технологичным, прочным, надежным и экономичным. Технологичным считают изделие, изготовленное с наименьшими затратами времени, труда,

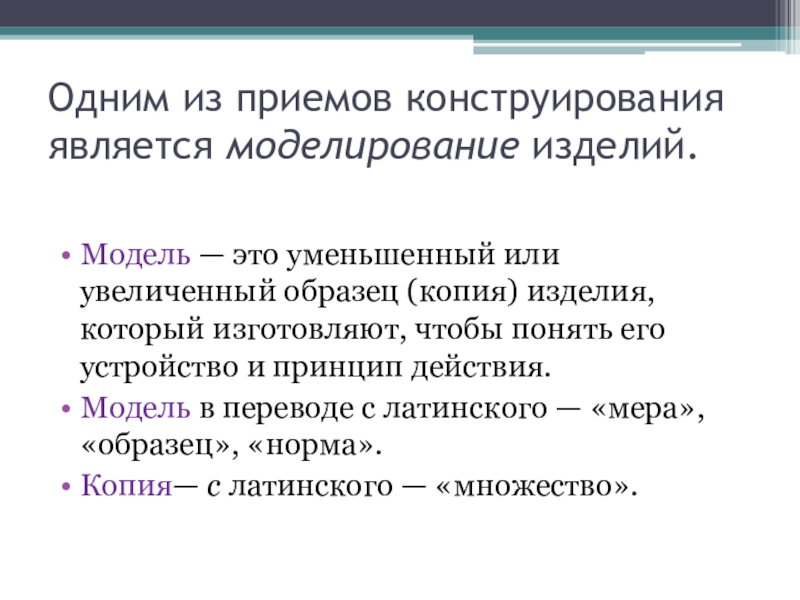

Слайд 14Одним из приемов конструирования является моделирование изделий.
Модель — это уменьшенный или

увеличенный образец (копия) изделия, который изготовляют, чтобы понять его устройство и принцип действия.
Модель в переводе с латинского — «мера», «образец», «норма».
Копия— с латинского — «множество».

Одним из приемов конструирования является моделирование изделий.Модель — это уменьшенный или увеличенный образец (копия) изделия, который изготовляют,
