Презентация, доклад по технологии на тему Конструирование юбки на резинке 5 класс
Содержание
- 1. Презентация по технологии на тему Конструирование юбки на резинке 5 класс
- 2. Конструктивная основа
- 3. Юбка с кулиской на резинке
- 4. Прямой сарафан на резинке
- 5. Конструирование и раскрой юбки ОО1НН1TТ1КК1К2К3К4бка
- 6. Прежде чем построить чертёж необходимо
- 7. Ди.СтСбИзмеряют фигуру сантиметровой лентой, которую плотно прикладывают
- 8. Для построения чертежа в масштабе 1:4
- 9. Слайд 9
- 10. Построение пояса 4. Ширина пояса
- 11. Построение кармана10. Расстояние от линии

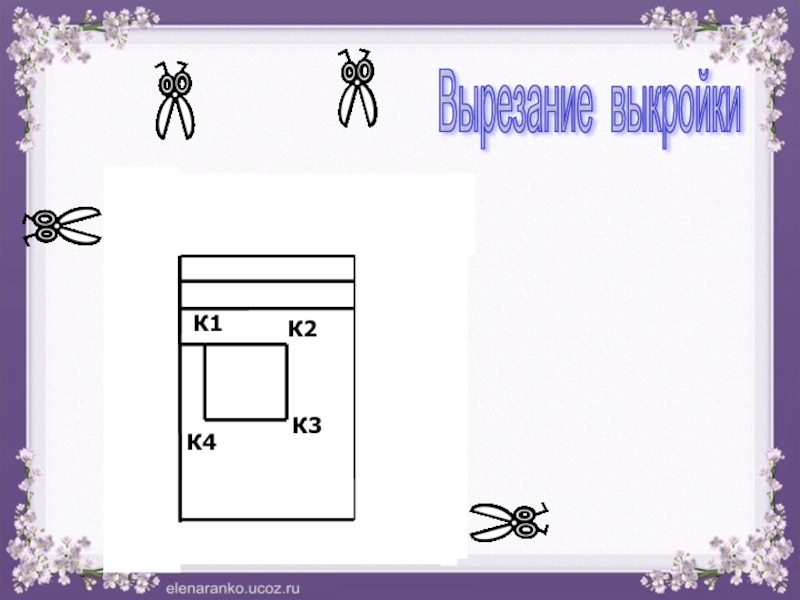

- 12. ОО1НTКК1К2К3К4Вырезание выкройки T1
- 13. В презентации использованы фотографии из открытых источниковРаботы учащихся
Конструктивная основа швейного изделия – это плоский чертёж выкройки, длина и ширина которого равна размерам тела. Конструктивная основа Цилиндр- форма прямойюбки или сарафана Прямоугольник – форма выкройки
Слайд 1 Конструирование
юбки или сарафана
5 класс
BurdukovaNA@vertical1748.ru
Презентацию разработала учитель высшей

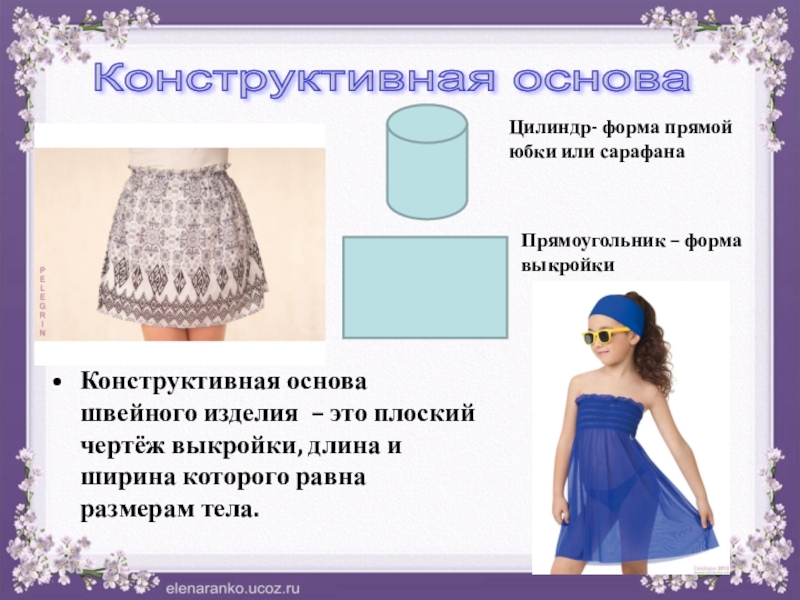

Слайд 2
Конструктивная основа швейного изделия – это
плоский чертёж выкройки, длина и ширина которого равна размерам тела.
Конструктивная основа
Цилиндр- форма прямой
юбки или сарафана
Прямоугольник – форма
выкройки
Слайд 5
Конструирование и раскрой юбки
О
О1
Н
Н1
T
Т1
К
К1
К2
К3
К4
бка
Юбка
1 деталь
Чертёж основы юбки
Выкройка на ткани
Чертёж строим на половину изделия так, как при раскрое ткань складывают вдвое
пояс
обтачка
Карман
Сгиб ткани
Выкроенная юбка
Слайд 6Прежде чем построить чертёж необходимо
-измерить фигуру,
-рассчитать размеры отрезков чертежа
Мерки. Как измерить фигуру и записать мерки
смотри в презентации далее.
Величина отрезков чертежа зависит
от величины измерений фигуры. Далее на слайдах
указано как рассчитать каждый отрезок.
Мерки. Как измерить фигуру и записать мерки
смотри в презентации далее.
Величина отрезков чертежа зависит
от величины измерений фигуры. Далее на слайдах
указано как рассчитать каждый отрезок.
Исходные данные для построения чертежа

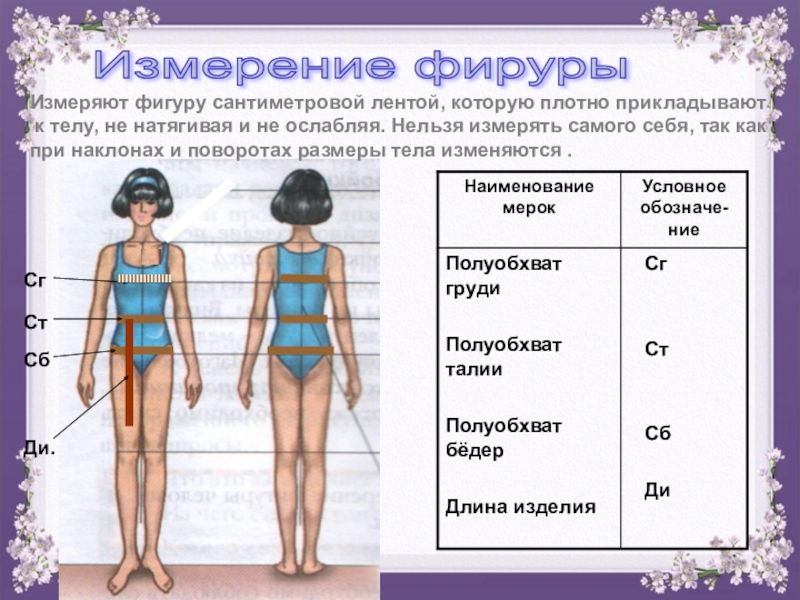

Слайд 7
Ди.
Ст
Сб
Измеряют фигуру сантиметровой лентой, которую плотно прикладывают
к телу, не натягивая
и не ослабляя. Нельзя измерять самого себя, так как при наклонах и поворотах размеры тела изменяются .
Измерение фируры
Сг
Слайд 8Для построения чертежа в масштабе 1:4
Линейка закройщика
Тетрадь в клетку или бумага формат А4
Карандаш простой М
Ластик
Для построения чертежа в натуральную величину
Линейка 30см
Миллиметровая бумага 100Х60 см
Карандаш простой М
Ластик
Карандаш простой М
Ластик
Для построения чертежа в натуральную величину
Линейка 30см
Миллиметровая бумага 100Х60 см
Карандаш простой М
Ластик
Чертёжные принадлежности
Сначала выполни упражнение в тетради в масштабе 1:4. Это легко сделать по линейке закройщика.
Затем начерти чертёж по своим меркам на миллиметровой бумаге. Как чертить чертёж смотри в презентации далее.

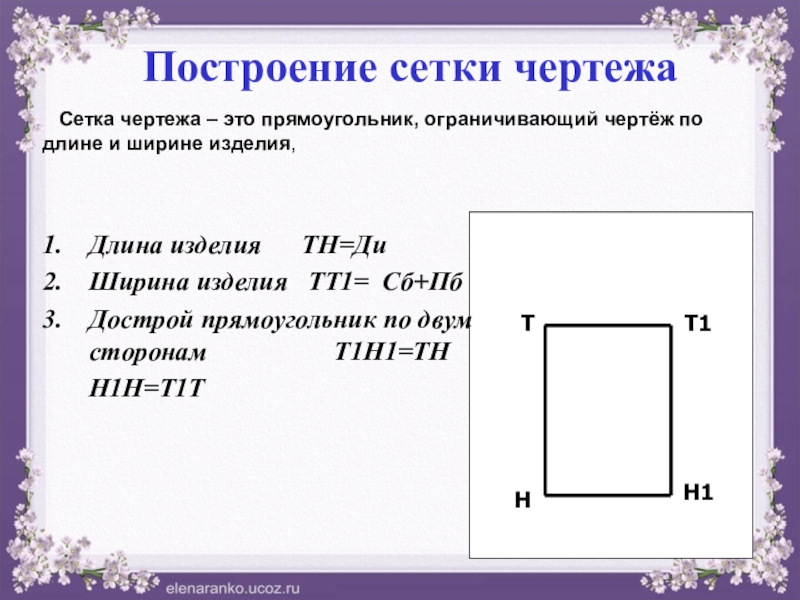

Слайд 9
Построение сетки чертежа
Длина изделия ТН=Ди
Ширина изделия ТТ1= Сб+Пб
Дострой прямоугольник по двум сторонам Т1Н1=ТН
Н1Н=Т1Т
Н
Н1
T
Т1
Сетка чертежа – это прямоугольник, ограничивающий чертёж по длине и ширине изделия,
Слайд 10
Построение пояса
4. Ширина пояса ТП= 3 см
5. Длина
пояса ПП1 = ТТ1
6. Соедини точки П1и Т1
7. Ширина обтачки пояса ТО = 3 см
8. Длина обтачки пояса ОО1=ПП1
9.Соедини точки О1П1
6. Соедини точки П1и Т1
7. Ширина обтачки пояса ТО = 3 см
8. Длина обтачки пояса ОО1=ПП1
9.Соедини точки О1П1
П
П1
Н
Н1
T
Т1

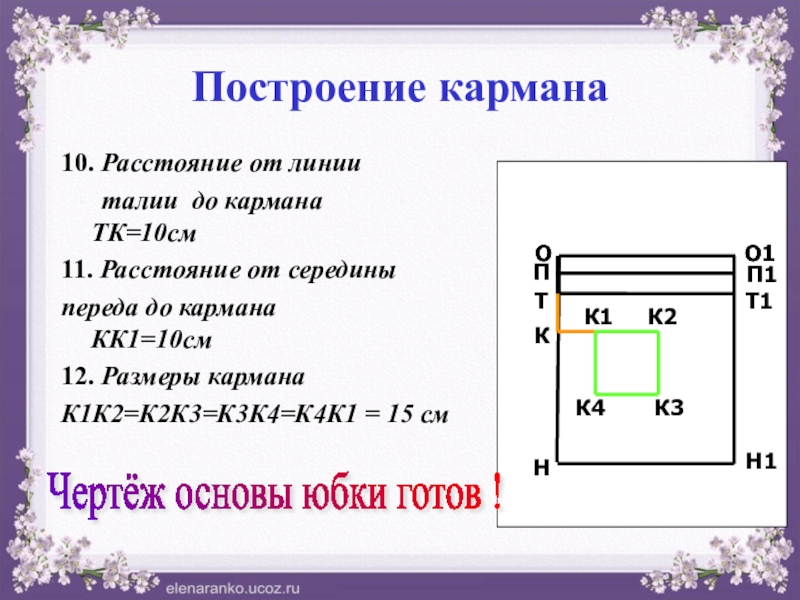

Слайд 11
Построение кармана
10. Расстояние от линии
талии до кармана
ТК=10см
11. Расстояние от середины
переда до кармана КК1=10см
12. Размеры кармана
К1К2=К2К3=К3К4=К4К1 = 15 см
11. Расстояние от середины
переда до кармана КК1=10см
12. Размеры кармана
К1К2=К2К3=К3К4=К4К1 = 15 см
П
П1
Н
Н1
T
Т1
К
К1
К2
К3
К4
Чертёж основы юбки готов !
