Презентация, доклад по технологии на тему Измерение размеров штангенциркулем

измерения приняты в технике и черчении.

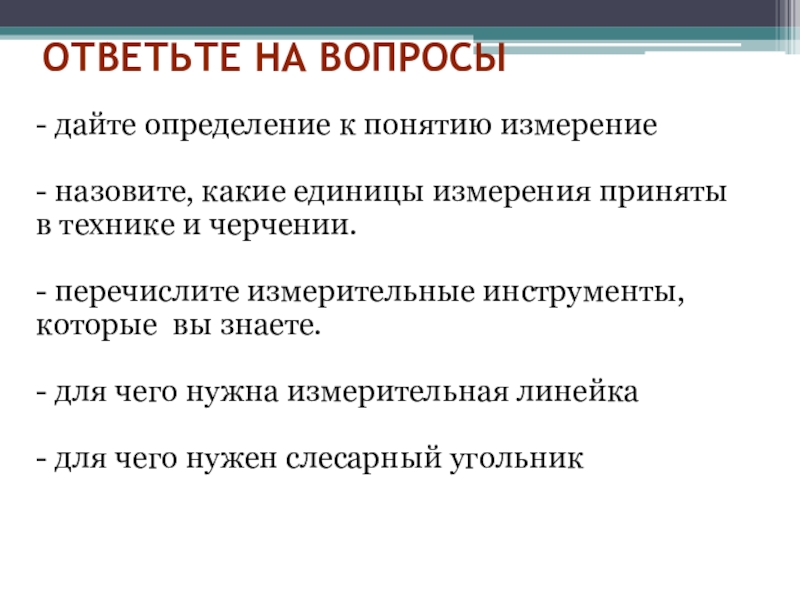

- перечислите измерительные инструменты, которые вы знаете.
- для чего нужна измерительная линейка
- для чего нужен слесарный угольник

работы со слесарным угольником

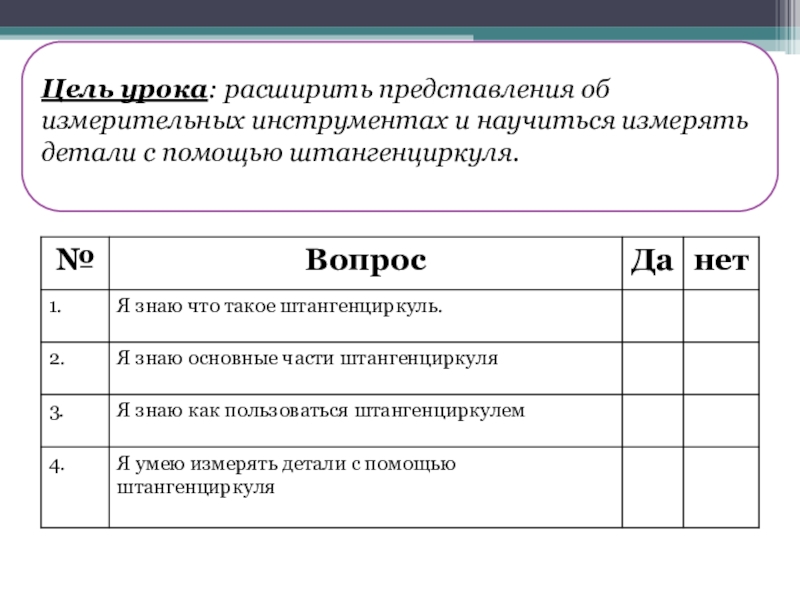

научиться измерять детали с помощью штангенциркуля.

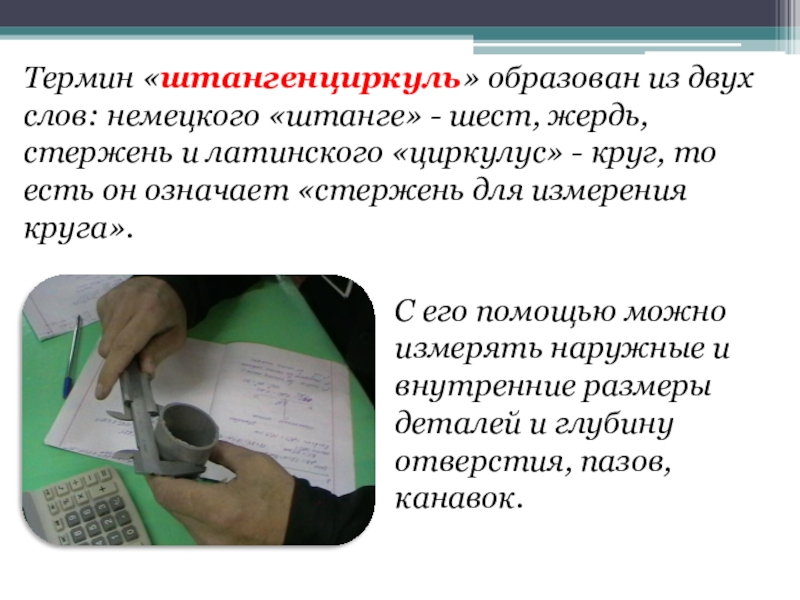

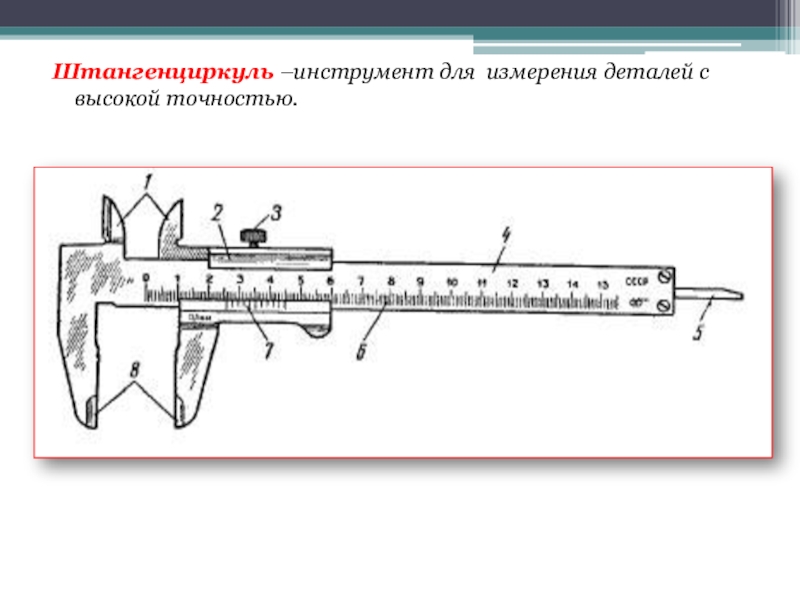

стержень и латин­ского «циркулус» - круг, то есть он означает «стержень для измерения круга».

С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия, пазов, канавок.

0,4 мм; б – 6,9 мм; в – 34,3 мм;

ПОМНИ !!!
Штангенциркуль – это дорогостоящий
измерительный инструмент, требую –
щий бережного обращения.

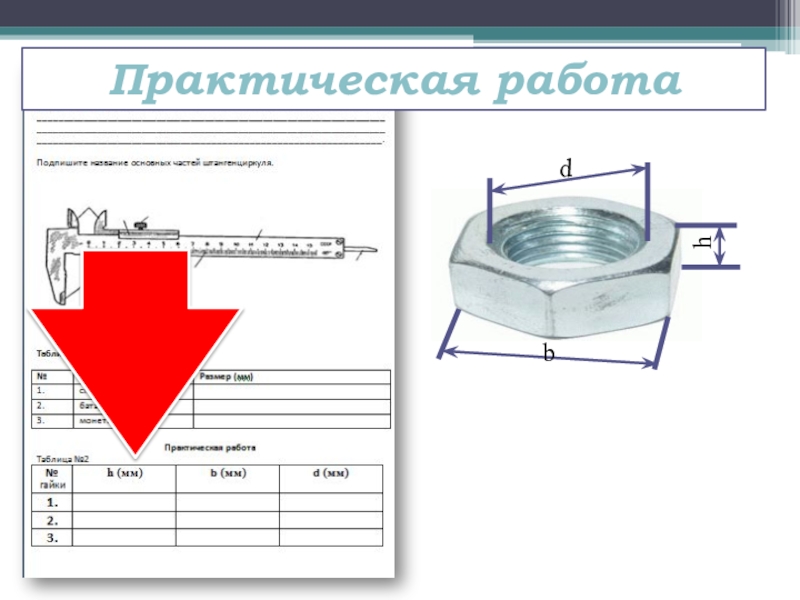

с помощью штангенциркуля.

параграфу;

Дополнительно сообщение «Микрометр»

удалив смазку и пыль. Нельзя очищать инструмент шлифовальной шкуркой
или ножом.
Нельзя класть инструмент на нагревательные приборы.
Измеряемые детали должны быть чистыми, сухими, без задиров и заусен –
цев. Руки также должны быть чистыми и сухими.
Губки штангенциркуля имеют острые концы, соблюдайте осторожность.
Нельзя допускать перекоса губок штангенциркуля.
При чтении показаний на измерительных шкалах держите штангенциркуль
прямо перед глазами.
Штангенциркуль должен лежать на рабочем месте так, чтобы им было
удобно пользоваться. На него не должны попадать пыль, стружка, опилки.
После работы штангенциркуль надо протереть чистой тканью, смазать и
уложить в футляр.
Во время хранения штангенциркуля измерительные поверхности губок
должны быть слегка разъединены, а зажим рамки ослаблен.
