Презентация, доклад по технологии на тему Измерение размеров детали с помощью штангенциркуля (6 класс)
Содержание
- 1. Презентация по технологии на тему Измерение размеров детали с помощью штангенциркуля (6 класс)
- 2. «Технология обработки металлов. Элементы машиноведения»Тема урока: «Измерение размеров детали с помощью штангенциркуля».

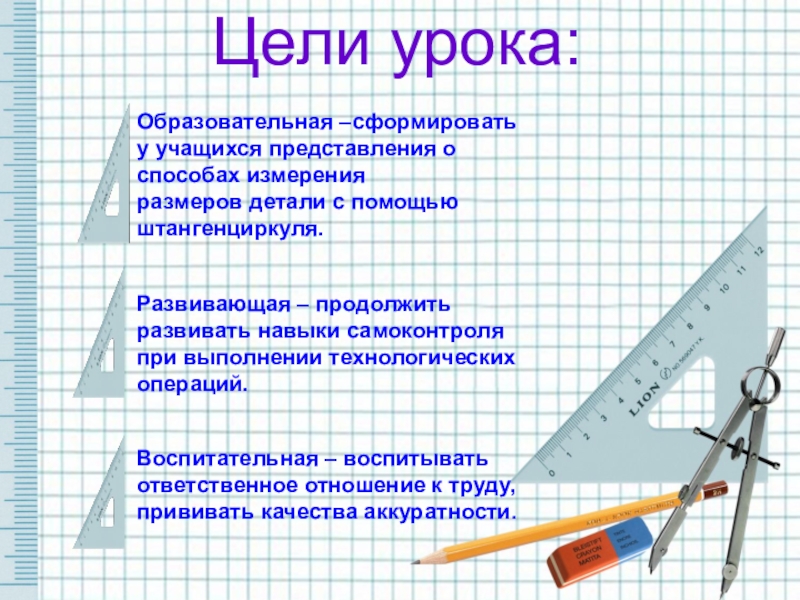

- 3. Цели урока:
- 4. 1.Что такое сортовой прокат?Изготовленные изделия тонколистовой металл
- 5. Слайд 5

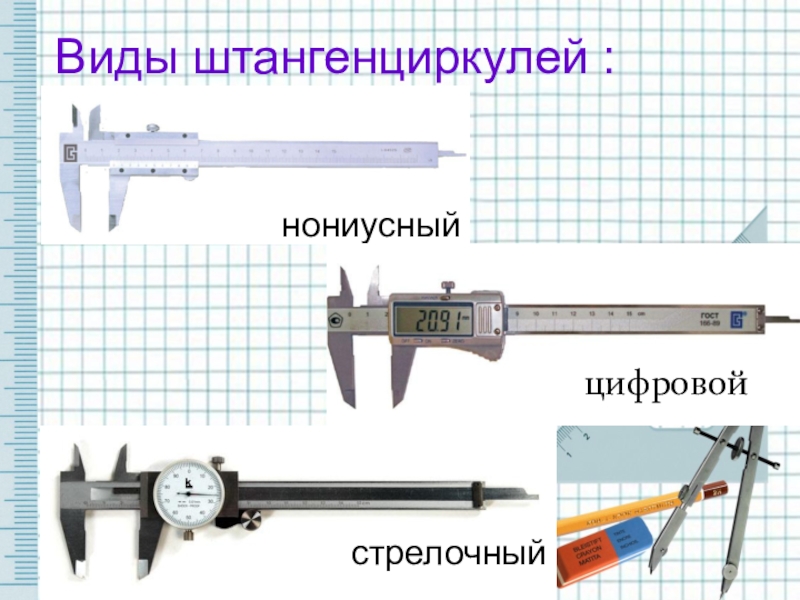

- 6. Виды штангенциркулей :нониусныйстрелочныйцифровой
- 7. Устройство штангенциркуля 1. штанга2. подвижная рамка3. шкала

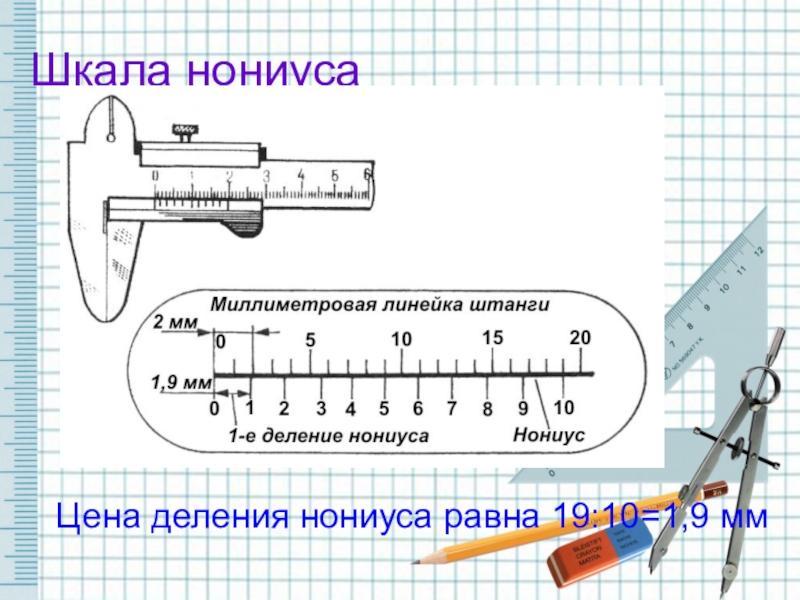

- 8. Шкала нониусаЦена деления нониуса равна 19:10=1,9 мм
- 9. Измерение штангенциркулем
- 10. Правила обращения с штангенциркулем Перед измерением протереть
- 11. 1.Из каких основных частей состоит штангенциркуль?(штанга, подвижная
- 12. урок окончен спасибо за внимание!
«Технология обработки металлов. Элементы машиноведения»Тема урока: «Измерение размеров детали с помощью штангенциркуля».
Слайд 2«Технология обработки металлов. Элементы машиноведения»
Тема урока: «Измерение размеров детали с помощью
штангенциркуля».
Слайд 41.Что такое сортовой прокат?
Изготовленные изделия тонколистовой металл и проволока, выпускаемые промышленностью.
2.Назовите
основные профили сортового проката?
Основные профили сортового проката: квадрат, полоса, шестигранник, круг, уголок, швеллер, рельс.
3.Дайте определение технологической операции?
Технологическая операция является частью технологического процесса обработки или сборки изделия, выполняемой на одном рабочем месте.
4.Каким образом получают нужный прокат?
Его получают прокаткой обжатием нагретых слитков металла между валиками прокатного стана. Профиль проката зависит от формы валков.

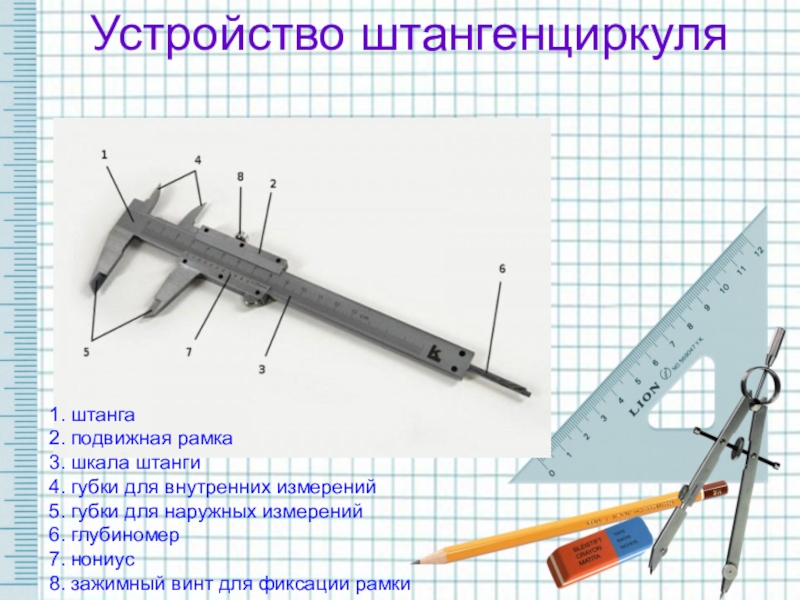

Слайд 7Устройство штангенциркуля
1. штанга
2. подвижная рамка
3. шкала штанги
4. губки для внутренних
измерений
5. губки для наружных измерений
6. глубиномер
7. нониус
8. зажимный винт для фиксации рамки
5. губки для наружных измерений
6. глубиномер
7. нониус
8. зажимный винт для фиксации рамки

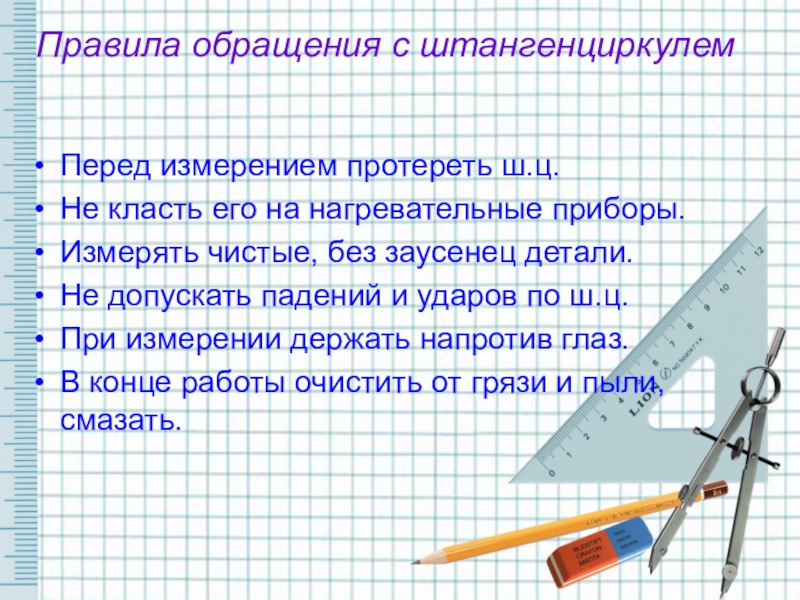

Слайд 10Правила обращения с штангенциркулем
Перед измерением протереть ш.ц.
Не класть его на нагревательные
приборы.
Измерять чистые, без заусенец детали.
Не допускать падений и ударов по ш.ц.
При измерении держать напротив глаз.
В конце работы очистить от грязи и пыли, смазать.
Измерять чистые, без заусенец детали.
Не допускать падений и ударов по ш.ц.
При измерении держать напротив глаз.
В конце работы очистить от грязи и пыли, смазать.

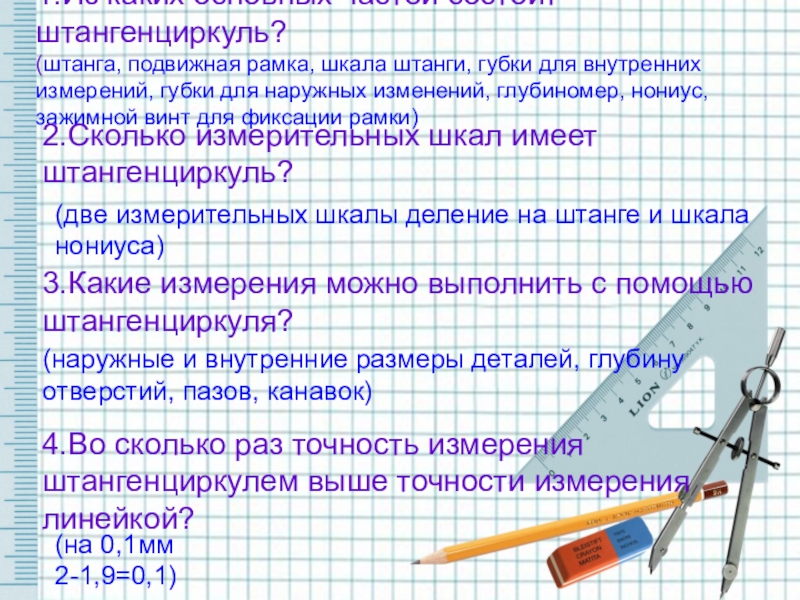

Слайд 111.Из каких основных частей состоит штангенциркуль?
(штанга, подвижная рамка, шкала штанги, губки
для внутренних измерений, губки для наружных изменений, глубиномер, нониус, зажимной винт для фиксации рамки)
2.Сколько измерительных шкал имеет штангенциркуль?
(две измерительных шкалы деление на штанге и шкала нониуса)
3.Какие измерения можно выполнить с помощью штангенциркуля?
(наружные и внутренние размеры деталей, глубину отверстий, пазов, канавок)
4.Во сколько раз точность измерения штангенциркулем выше точности измерения линейкой?
(на 0,1мм 2-1,9=0,1)
