Презентация, доклад по технологии на тему Изготовление скалки
Содержание
- 1. Презентация по технологии на тему Изготовление скалки
- 2. Чертёж скалки
- 3. Оборудование, инструменты и приспособленияШлифовальная шкурканожовкаколоворотПолукруглая стамескакосая стамескаверстакнапильниктокарный станоксверлорулетка
- 4. Выберите заготовку с учётом припусков на обработку(55х55х500)Вам понадобится: верстак, линейка, карандаш
- 5. Разметить центры торцов и рёбра восьмигранникаВам понадобится: верстак, линейка, карандаш
- 6. Сверлить отверстие Ø 3мм глубиной 6ммВам понадобится: верстак, коловорот, сверло
- 7. Пропилить по разметке паз глубиной 5ммВам понадобится: верстак, ножовка, линейка

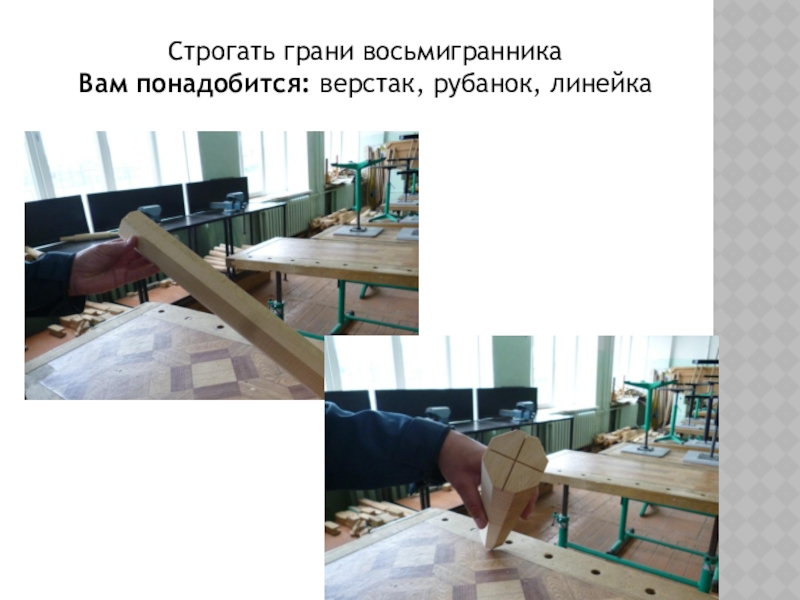

- 8. Строгать грани восьмигранникаВам понадобится: верстак, рубанок, линейка

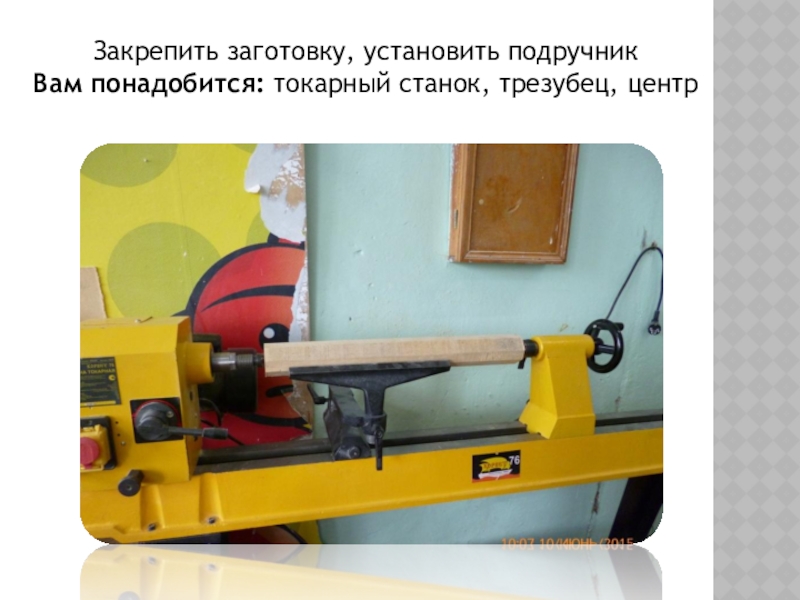

- 9. Закрепить заготовку, установить подручникВам понадобится: токарный станок, трезубец, центр
- 10. Точить заготовку до Ø 50мм по всей длине (черновое точение)Вам понадобится: токарный станок, полукруглая стамеска, кронциркуль
- 11. Точить заготовку до Ø 46мм по всей

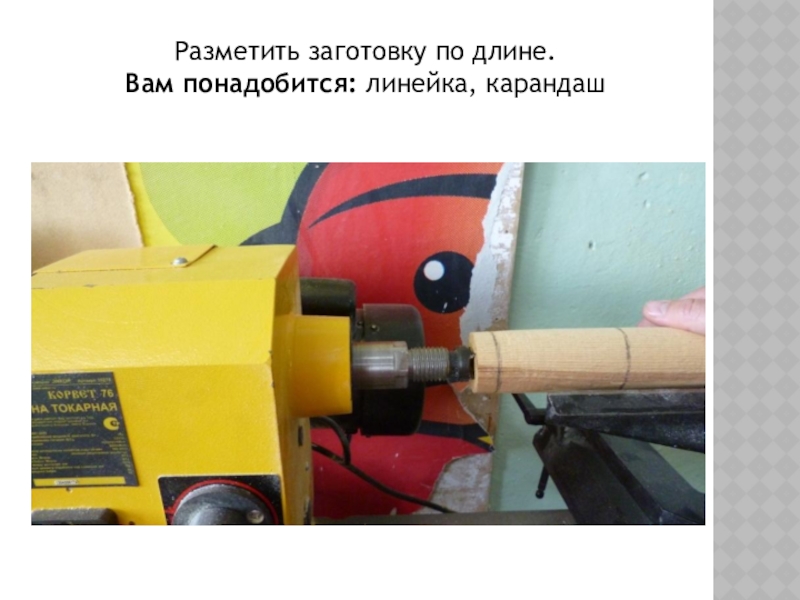

- 12. Разметить заготовку по длине. Вам понадобится: линейка, карандаш
- 13. Вытачиваем ручки для скалки. Проточить диаметр 30
- 14. Надрезать торцы и срезать фаски. Отшлифовать поверхности. Вам понадобится: токарный станок, линейка, косая стамеска, шлифовальная шкурка
- 15. Снять заготовку и отпилить припуски. Зачистить торец, скруглить сферуВам понадобится: верстак, ножовка, напильник,шлифовальная шкурка
- 16. Проконтролировать качество изделия по чертежу
- 17. Информационные ресурсы:Чертёж скалки, картинки оборудования, инструментов и приспособлений https://yandex.ru/images/Фотографии, сделанные на уроках технологии

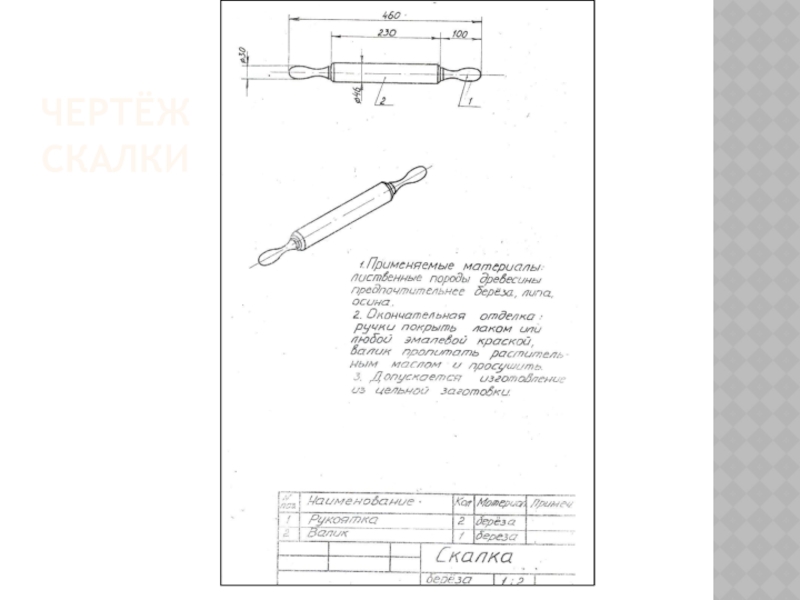

Чертёж скалки
Слайд 1Обработка древесины
Изготовление скалки
Осечков Евгений Александрович,
учитель технологии
МКОУ СОШ №1 Чулымского района
Слайд 3Оборудование, инструменты
и приспособления
Шлифовальная шкурка
ножовка
коловорот
Полукруглая стамеска
косая стамеска
верстак
напильник
токарный станок
сверло
рулетка

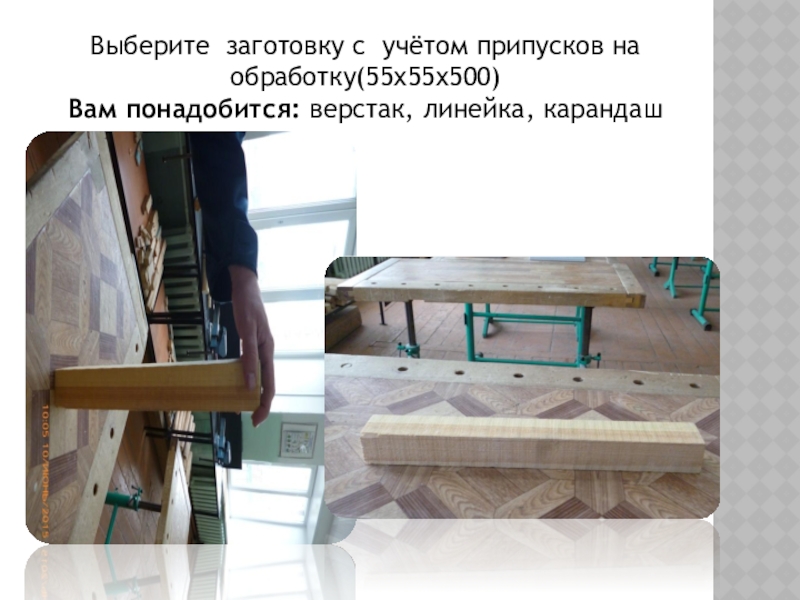

Слайд 4Выберите заготовку с учётом припусков на обработку(55х55х500)
Вам понадобится: верстак, линейка, карандаш

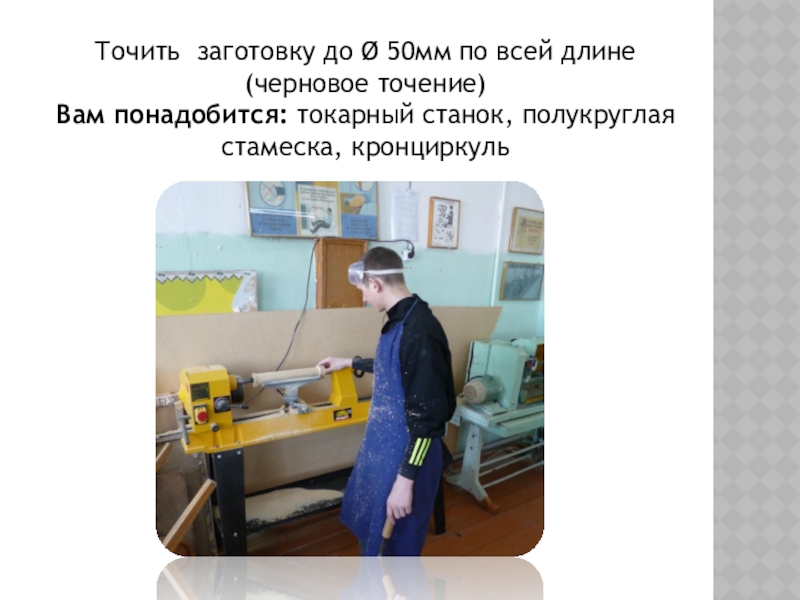

Слайд 10Точить заготовку до Ø 50мм по всей длине (черновое точение)
Вам понадобится:
токарный станок, полукруглая стамеска, кронциркуль

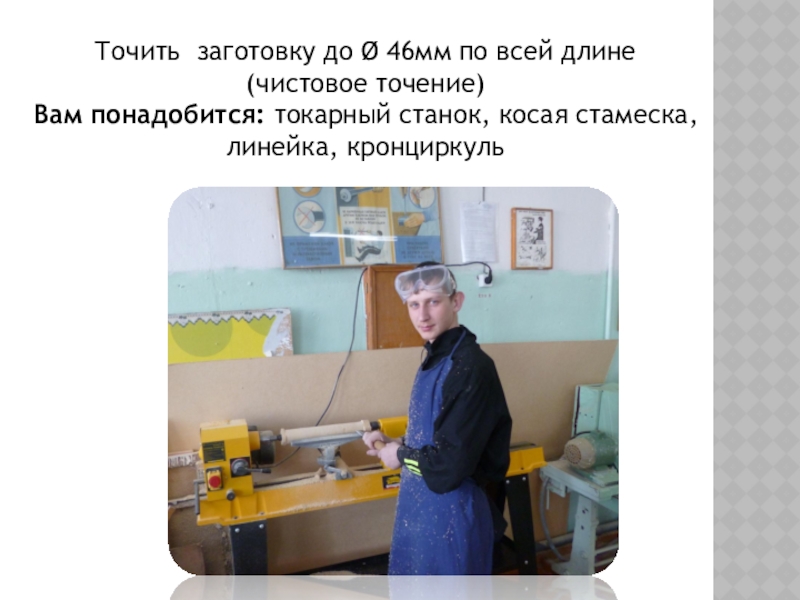

Слайд 11Точить заготовку до Ø 46мм по всей длине (чистовое точение)
Вам понадобится:
токарный станок, косая стамеска, линейка, кронциркуль

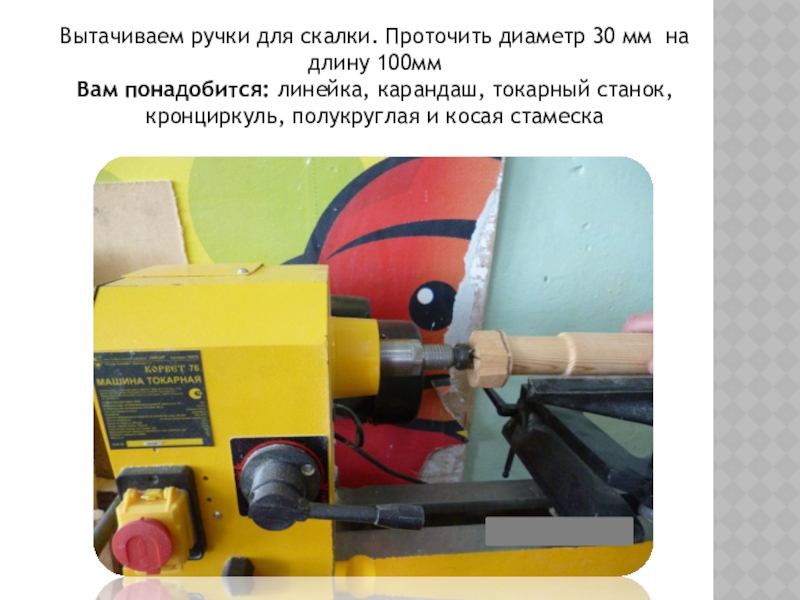

Слайд 13Вытачиваем ручки для скалки. Проточить диаметр 30 мм на длину 100мм
Вам понадобится: линейка, карандаш, токарный станок, кронциркуль, полукруглая и косая стамеска

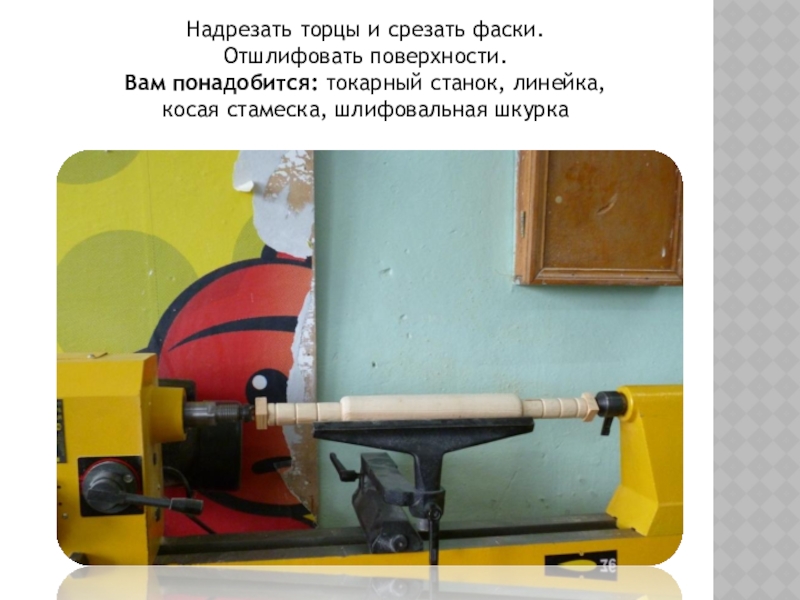

Слайд 14Надрезать торцы и срезать фаски.
Отшлифовать поверхности.
Вам понадобится: токарный станок,
линейка,
косая стамеска, шлифовальная шкурка
косая стамеска, шлифовальная шкурка

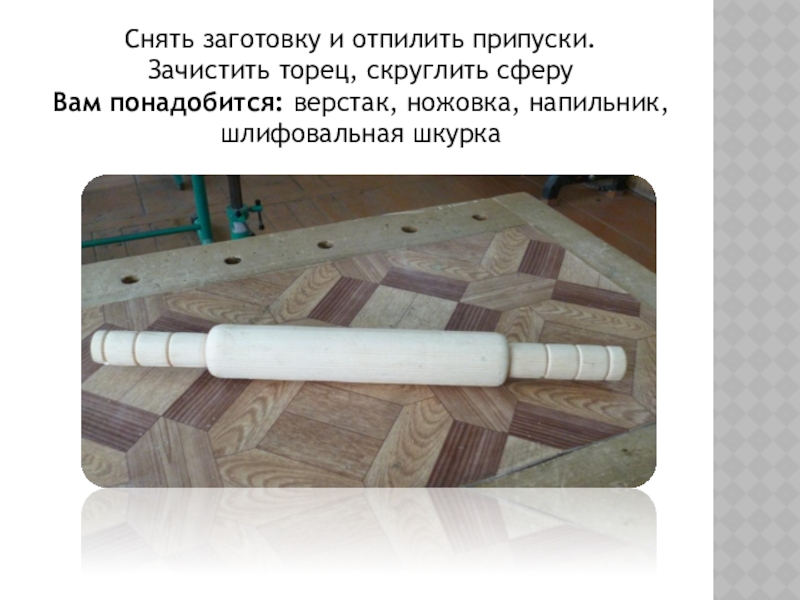

Слайд 15Снять заготовку и отпилить припуски.
Зачистить торец, скруглить сферу
Вам понадобится: верстак,
ножовка, напильник,
шлифовальная шкурка
шлифовальная шкурка

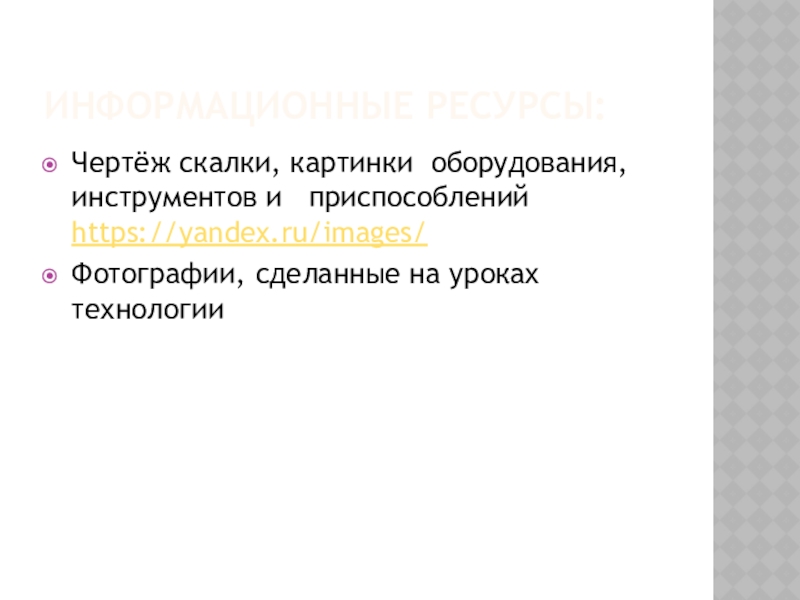

Слайд 17Информационные ресурсы:
Чертёж скалки, картинки оборудования, инструментов и приспособлений https://yandex.ru/images/
Фотографии, сделанные
на уроках технологии
