Презентация, доклад по технологии Конструирование юбок 6 класс
Содержание
- 1. Презентация по технологии Конструирование юбок 6 класс
- 2. Снятие размерных признаковСт – полуобхват талии –
- 3. Основные конструкции юбокКоническаяРазмерные признаки:Ст, Дю.Модели конических юбок
- 4. Источники информацииТехнология. www.osinka.ruhttp://www.bulav-ka.ru/
- 5. Построение чертежа основы юбкиПостроение.Провести вертикаль от О↓О↓
- 6. Построение чертежа основы юбкиПостроение.Провести вертикаль от Т
- 7. Построение чертежа основы юбки Исходные данные:Ст =
- 8. Построение чертежа основы юбки Б → Б3

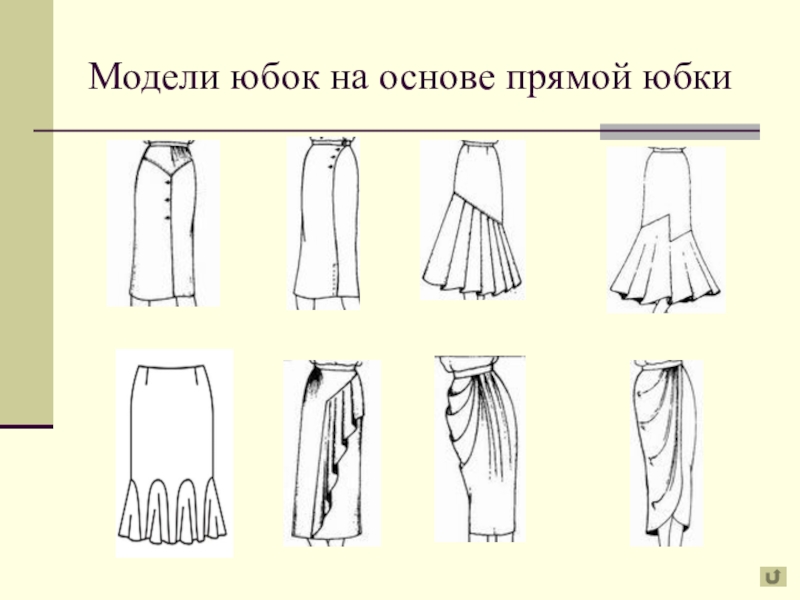

- 9. Модели юбок на основе прямой юбки

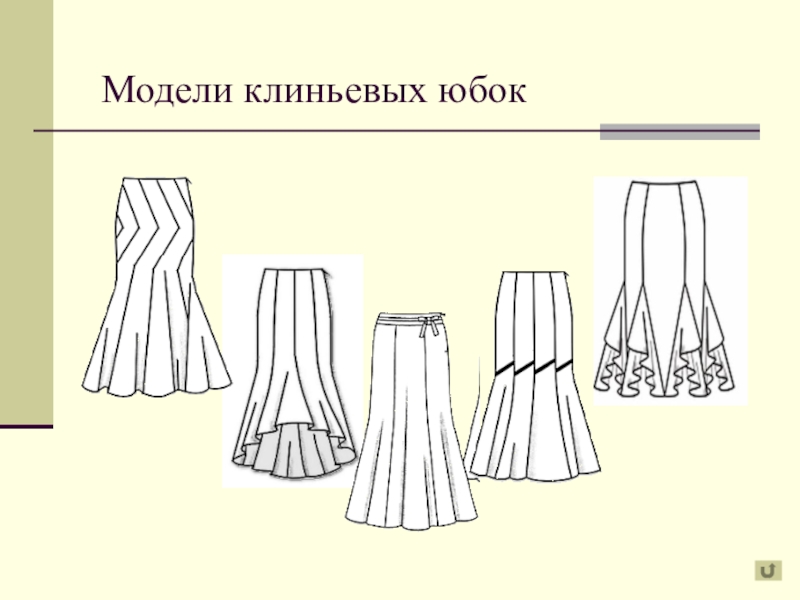

- 10. Модели клиньевых юбок
- 11. Модели конических юбок
Снятие размерных признаковСт – полуобхват талии – горизонтально вокруг туловища по линии талии.Сб – полуобхват бёдер – горизонтально вокруг туловища, сзади по выступающим точкам ягодиц, спереди с учётом выступа живота.Дтс – длина спины до талии -
Слайд 1Конструирование юбок
Снятие размерных признаков
Построение чертежа базовой основы
Автор: Солдатова Елена Леонидовна,
учитель

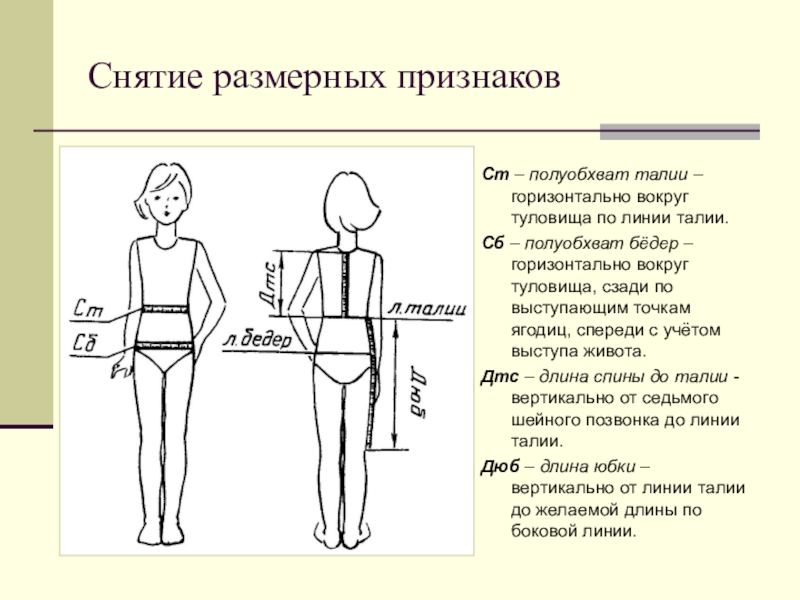

Слайд 2Снятие размерных признаков
Ст – полуобхват талии – горизонтально вокруг туловища по
линии талии.
Сб – полуобхват бёдер – горизонтально вокруг туловища, сзади по выступающим точкам ягодиц, спереди с учётом выступа живота.
Дтс – длина спины до талии - вертикально от седьмого шейного позвонка до линии талии.
Дюб – длина юбки – вертикально от линии талии до желаемой длины по боковой линии.
Сб – полуобхват бёдер – горизонтально вокруг туловища, сзади по выступающим точкам ягодиц, спереди с учётом выступа живота.
Дтс – длина спины до талии - вертикально от седьмого шейного позвонка до линии талии.
Дюб – длина юбки – вертикально от линии талии до желаемой длины по боковой линии.
Слайд 3Основные конструкции юбок
Коническая
Размерные признаки:
Ст, Дю.
Модели
конических
юбок
Клиньевая
Размерные признаки:
Ст, Сб, Дст,
Дю.
Прямая
Размерные признаки:
Ст, Сб, Дст, Дю.
Модели
к линьевых
юбок
Модели
юбок на основе
прямой
Слайд 5Построение чертежа основы юбки
Построение.
Провести вертикаль от О↓
О↓ Т = (Ст +
Пт) × R = (провести радиус ОТ)
О↓Н = Д изд + ОТ = (провести радиус ОН)
Т→Т1 = (Ст + Пт) = ( отложить по дуге)
Провести прямую линию через ОТ1 до пересечения с дугой Н. Точки пересечения - Н1
О↓Н = Д изд + ОТ = (провести радиус ОН)
Т→Т1 = (Ст + Пт) = ( отложить по дуге)
Провести прямую линию через ОТ1 до пересечения с дугой Н. Точки пересечения - Н1
Последовательность построения конической юбки
Исходные данные:
Ст = R – коэффициент расширения
Дизд = Пт =0,5

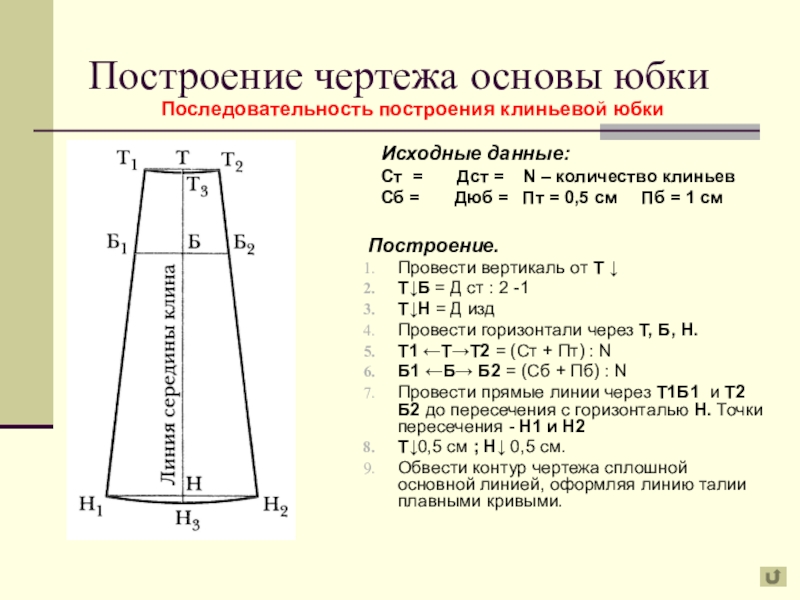

Слайд 6Построение чертежа основы юбки
Построение.
Провести вертикаль от Т ↓
Т↓Б = Д
ст : 2 -1
Т↓Н = Д изд
Провести горизонтали через Т, Б, Н.
Т1 ←Т→Т2 = (Ст + Пт) : N
Б1 ←Б→ Б2 = (Сб + Пб) : N
Провести прямые линии через Т1Б1 и Т2 Б2 до пересечения с горизонталью Н. Точки пересечения - Н1 и Н2
Т↓0,5 см ; Н↓ 0,5 см.
Обвести контур чертежа сплошной основной линией, оформляя линию талии плавными кривыми.
Т↓Н = Д изд
Провести горизонтали через Т, Б, Н.
Т1 ←Т→Т2 = (Ст + Пт) : N
Б1 ←Б→ Б2 = (Сб + Пб) : N
Провести прямые линии через Т1Б1 и Т2 Б2 до пересечения с горизонталью Н. Точки пересечения - Н1 и Н2
Т↓0,5 см ; Н↓ 0,5 см.
Обвести контур чертежа сплошной основной линией, оформляя линию талии плавными кривыми.
Последовательность построения клиньевой юбки
Исходные данные:
Ст = Дст = N – количество клиньев
Сб = Дюб = Пт = 0,5 см Пб = 1 см

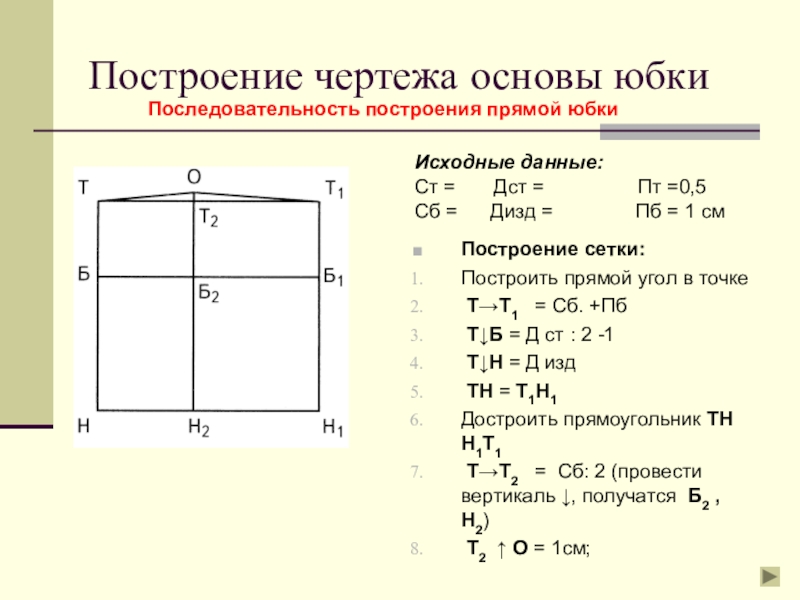

Слайд 7Построение чертежа основы юбки
Исходные данные:
Ст = Дст
= Пт =0,5
Сб = Дизд = Пб = 1 см
Сб = Дизд = Пб = 1 см
Построение сетки:
Построить прямой угол в точке
Т→Т1 = Сб. +Пб
Т↓Б = Д ст : 2 -1
Т↓Н = Д изд
ТН = Т1Н1
Достроить прямоугольник ТН Н1Т1
Т→Т2 = Сб: 2 (провести вертикаль ↓, получатся Б2 , Н2)
Т2 ↑ О = 1см;
Последовательность построения прямой юбки
Слайд 8Построение чертежа основы юбки
Б → Б3 =ББ2 ▪0,4 =
( провести вертикаль ↑)
Б1 ←Б4 = Б1Б2 ▪0,4 = ( провести вертикаль ↑)
Б2 ↑ Б5=1 см ; Б3 ↑ Б6 =4 см; Б4 ↑ Б 7 =7см.
Сумма вытачек (Ѕ) =(Сб + Пб) – (Ст + Пт)
Задняя вытачка – Т 5 ←Т3 →Т 6 = (Ѕ : 3) : 2 =
Передняя вытачка – Т 7 ← Т4 → Т8 = (Ѕ : 6) : 2 =
Боковая вытачка – Т9 ← О → Т10 = (Ѕ : 2) : 2 =
Соединить Т5Т3Т6; Т9ОТ10; Т8Т4Т9
Обвести контур чертежа сплошной основной линией.
Б1 ←Б4 = Б1Б2 ▪0,4 = ( провести вертикаль ↑)
Б2 ↑ Б5=1 см ; Б3 ↑ Б6 =4 см; Б4 ↑ Б 7 =7см.
Сумма вытачек (Ѕ) =(Сб + Пб) – (Ст + Пт)
Задняя вытачка – Т 5 ←Т3 →Т 6 = (Ѕ : 3) : 2 =
Передняя вытачка – Т 7 ← Т4 → Т8 = (Ѕ : 6) : 2 =
Боковая вытачка – Т9 ← О → Т10 = (Ѕ : 2) : 2 =
Соединить Т5Т3Т6; Т9ОТ10; Т8Т4Т9
Обвести контур чертежа сплошной основной линией.
Последовательность построения прямой юбки
