Презентация, доклад по технологии для 7 класса на тему:Нарезание резьбы.

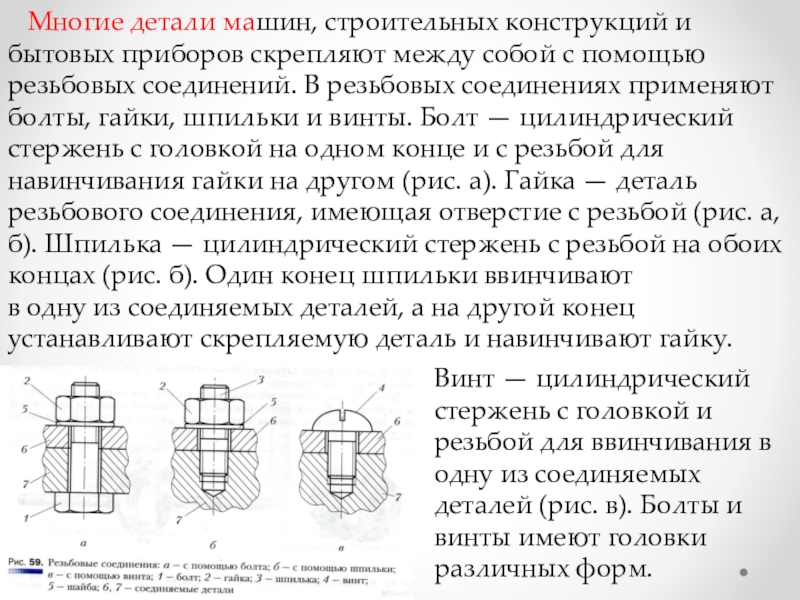

между собой с помощью резьбовых соединений. В резьбовых соединениях применяют болты, гайки, шпильки и винты. Болт — цилиндрический стержень с головкой на одном конце и с резьбой для навинчивания гайки на другом (рис. а). Гайка — деталь резьбового соединения, имеющая отверстие с резьбой (рис. а, б). Шпилька — цилиндрический стержень с резьбой на обоих концах (рис. б). Один конец шпильки ввинчивают
в одну из соединяемых деталей, а на другой конец устанавливают скрепляемую деталь и навинчивают гайку.

Винт — цилиндрический стержень с головкой и резьбой для ввинчивания в одну из соединяемых деталей (рис. в). Болты и винты имеют головки различных форм.

расположенные по винтовой линии.

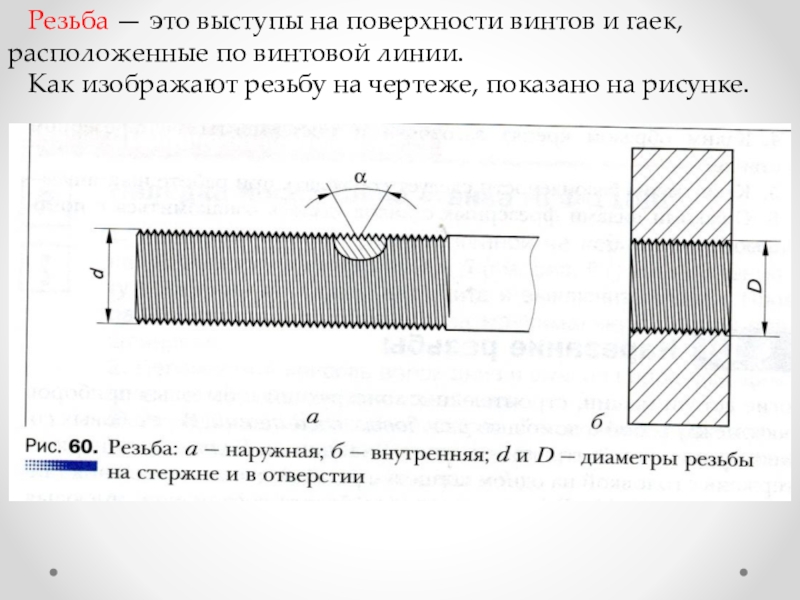

Как изображают резьбу на чертеже, показано на рисунке.

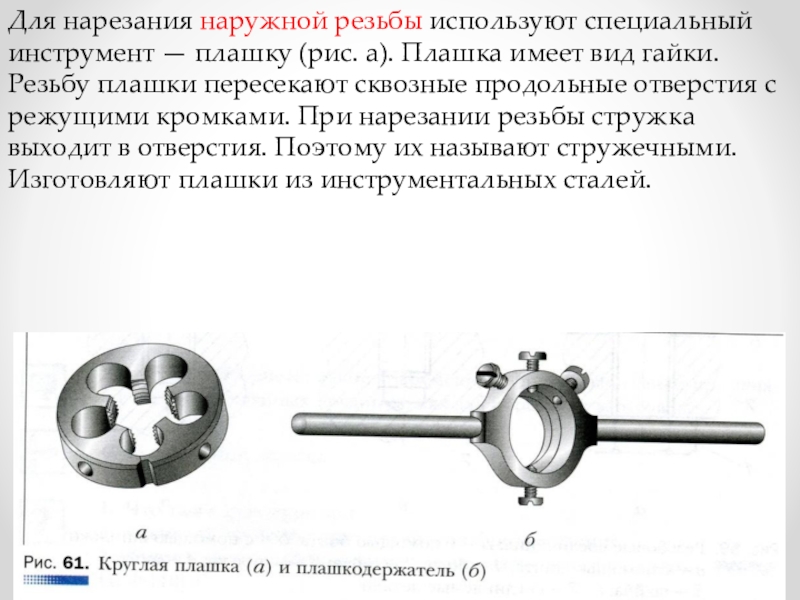

Плашка имеет вид гайки. Резьбу плашки пересекают сквозные продольные отверстия с режущими кромками. При нарезании резьбы стружка выходит в отверстия. Поэтому их называют стружечными. Изготовляют плашки из инструментальных сталей.

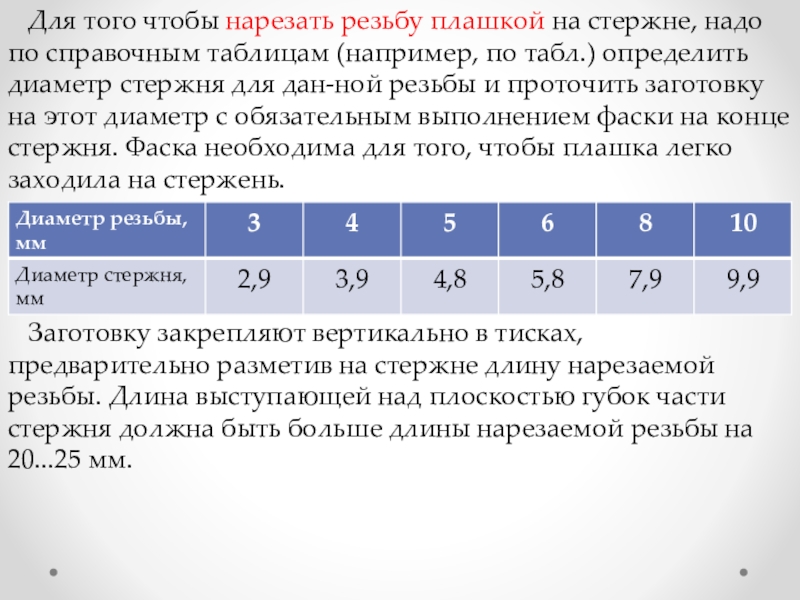

по справочным таблицам (например, по табл.) определить диаметр стержня для дан-ной резьбы и проточить заготовку на этот диаметр с обязательным выполнением фаски на конце стержня. Фаска необходима для того, чтобы плашка легко заходила на стержень.

Заготовку закрепляют вертикально в тисках, предварительно разметив на стержне длину нарезаемой резьбы. Длина выступающей над плоскостью губок части стержня должна быть больше длины нарезаемой резьбы на 20...25 мм.

на поверхности плашки) закрепляют в плашкодержателе (рис. б).

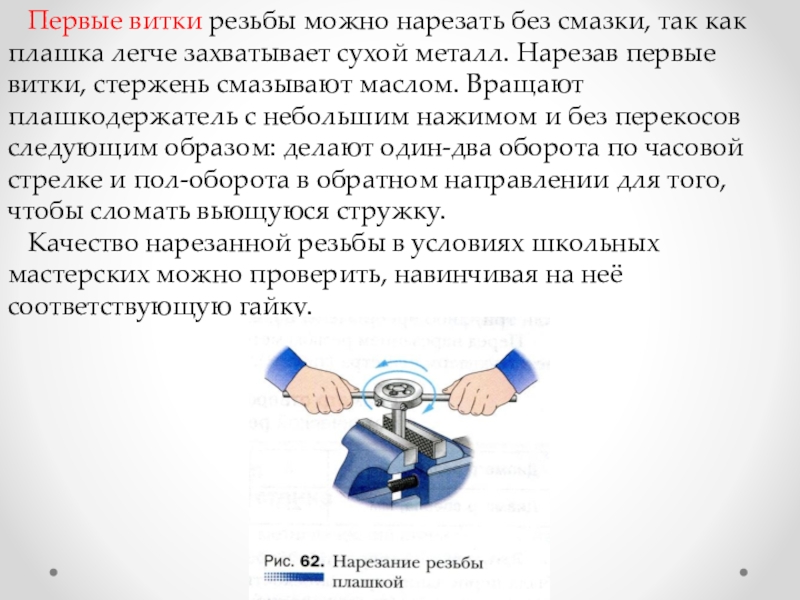

плашка легче захватывает сухой металл. Нарезав первые витки, стержень смазывают маслом. Вращают плашкодержатель с небольшим нажимом и без перекосов следующим образом: делают один-два оборота по часовой стрелке и пол-оборота в обратном направлении для того, чтобы сломать вьющуюся стружку.
Качество нарезанной резьбы в условиях школьных мастерских можно проверить, навинчивая на неё соответствующую гайку.

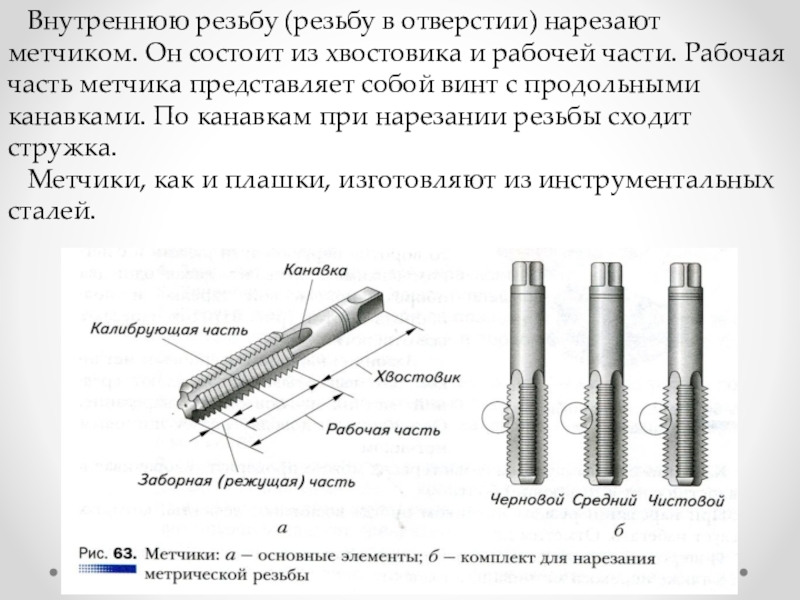

из хвостовика и рабочей части. Рабочая часть метчика представляет собой винт с продольными канавками. По канавкам при нарезании резьбы сходит стружка.
Метчики, как и плашки, изготовляют из инструментальных сталей.

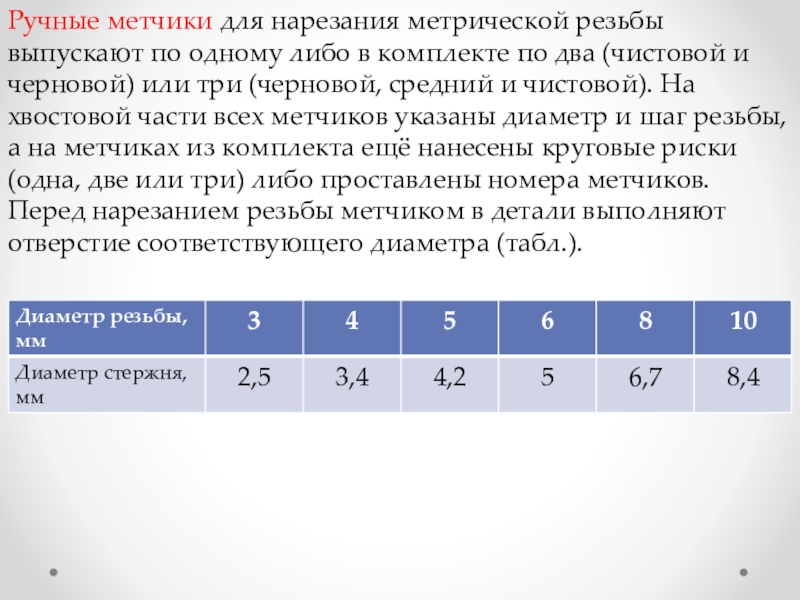

комплекте по два (чистовой и черновой) или три (черновой, средний и чистовой). На хвостовой части всех метчиков указаны диаметр и шаг резьбы, а на метчиках из комплекта ещё нанесены круговые риски (одна, две или три) либо проставлены номера метчиков.
Перед нарезанием резьбы метчиком в детали выполняют отверстие соответствующего диаметра (табл.).

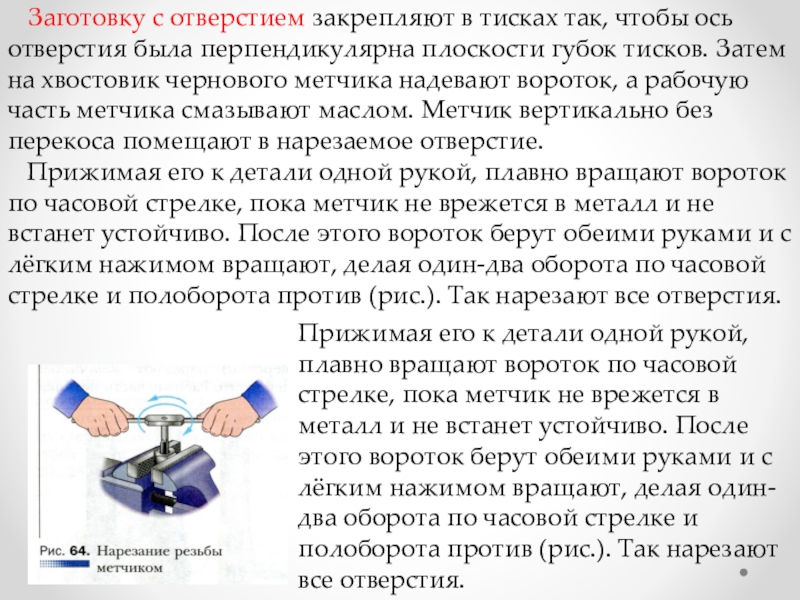

отверстия была перпендикулярна плоскости губок тисков. Затем на хвостовик чернового метчика надевают вороток, а рабочую часть метчика смазывают маслом. Метчик вертикально без перекоса помещают в нарезаемое отверстие.
Прижимая его к детали одной рукой, плавно вращают вороток по часовой стрелке, пока метчик не врежется в металл и не встанет устойчиво. После этого вороток берут обеими руками и с лёгким нажимом вращают, делая один-два оборота по часовой стрелке и полоборота против (рис.). Так нарезают все отверстия.

Прижимая его к детали одной рукой, плавно вращают вороток по часовой стрелке, пока метчик не врежется в металл и не встанет устойчиво. После этого вороток берут обеими руками и с лёгким нажимом вращают, делая один-два оборота по часовой стрелке и полоборота против (рис.). Так нарезают все отверстия.

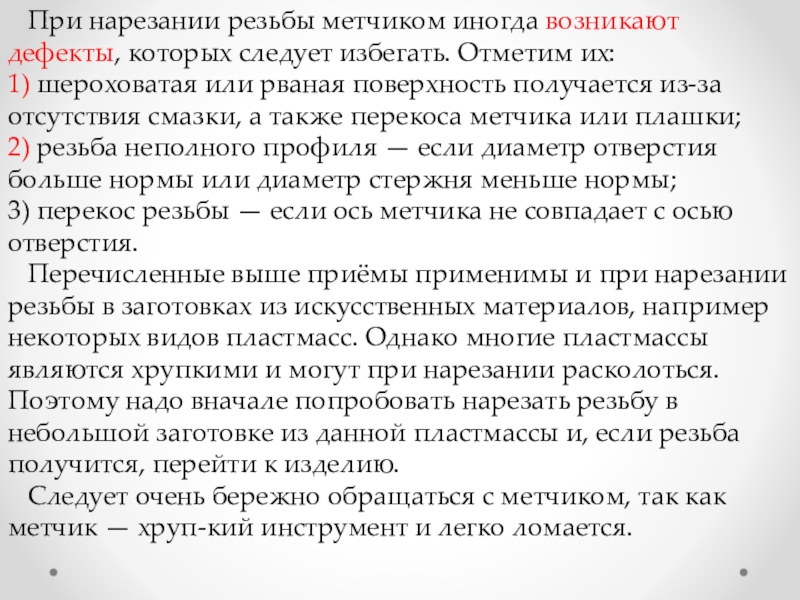

избегать. Отметим их:
1) шероховатая или рваная поверхность получается из-за отсутствия смазки, а также перекоса метчика или плашки;
2) резьба неполного профиля — если диаметр отверстия больше нормы или диаметр стержня меньше нормы;
3) перекос резьбы — если ось метчика не совпадает с осью отверстия.
Перечисленные выше приёмы применимы и при нарезании резьбы в заготовках из искусственных материалов, например некоторых видов пластмасс. Однако многие пластмассы являются хрупкими и могут при нарезании расколоться. Поэтому надо вначале попробовать нарезать резьбу в небольшой заготовке из данной пластмассы и, если резьба получится, перейти к изделию.
Следует очень бережно обращаться с метчиком, так как метчик — хруп-кий инструмент и легко ломается.
