Презентация, доклад по слесарному делу по теме Нарезание наружной резьбы
Содержание
- 1. Презентация по слесарному делу по теме Нарезание наружной резьбы
- 2. РЕЗЬБА в узлах и на деталях
- 3. Слайд 3
- 4. НАРЕЗАНИЕМ РЕЗЬБЫ - называетсяПроцесс получения винтовой линии

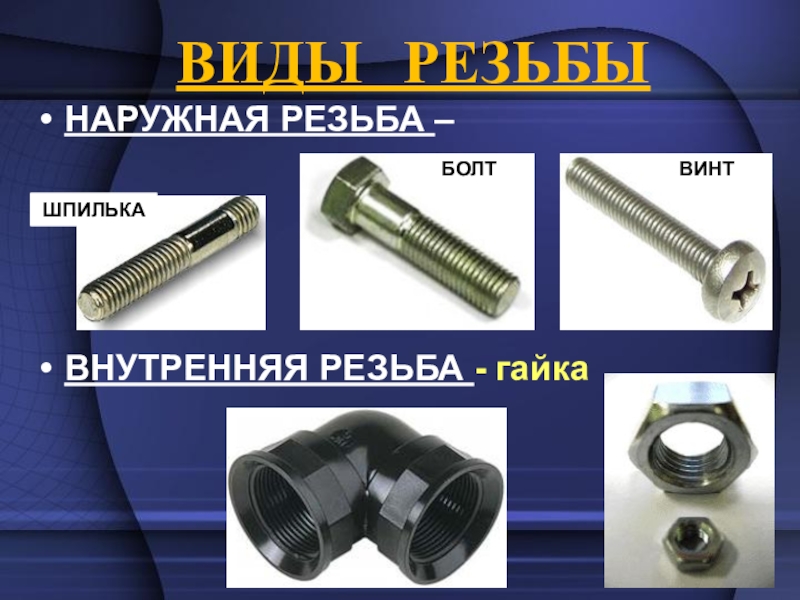

- 5. ВИДЫ РЕЗЬБЫНАРУЖНАЯ РЕЗЬБА – ВНУТРЕННЯЯ РЕЗЬБА - гайкаБОЛТШПИЛЬКАВИНТ
- 6. ПО НАПРАВЛЕНИЮ ВИНТОВОЙ ЛИНИИ:ПРАВАЯ резьба –
- 7. По назначению резьбы бывают:КРЕПЁЖНЫЕ (метрическая, дюймовая, трубная)СПЕЦИАЛЬНЫЕ (прямоугольная, круглая, упорная, трапецеидальная – для передачи движения)
- 8. НАРЕЗАНИЕ НАРУЖНОЙ РЕЗЬБЫ:(ручной способ) - инструмент, для нарезания наружной резьбы – плашка
- 9. ПЛАШКА –резьбонарезной инструментЗаборная частьКалибрующая частьСтружечная канавкаОтверстие для закрепления в плашкодержателе
- 10. Приспособление для крепления плашки:ПЛАШКОДЕРЖАТЕЛЬ
- 11. ПЛАШКОДЕРЖАТЕЛЬ КорпусРучки Винт крепления плашки
- 12. Закрепление плашки в плашкодержателе:Плашку устанавливают так:Клеймо сверхуОтверстия для крепления напротив стопорных винтов
- 13. Технология нарезания резьбы на стержне
- 14. Подготовить стержень под нарезание резьбы возьмём

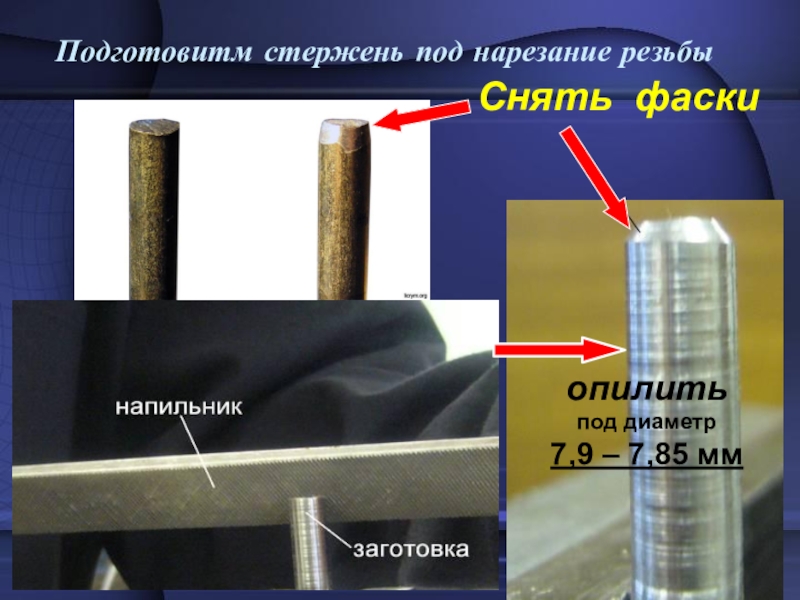

- 15. Подготовитм стержень под нарезание резьбы

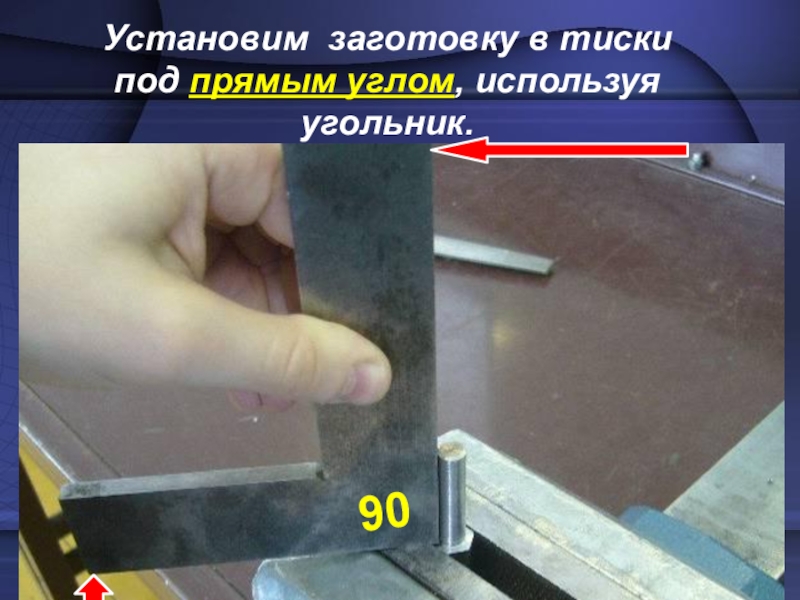

- 16. Установим заготовку в тиски под прямым углом, используя угольник.90
- 17. Смазать заготовку машинным маслом или солидолом

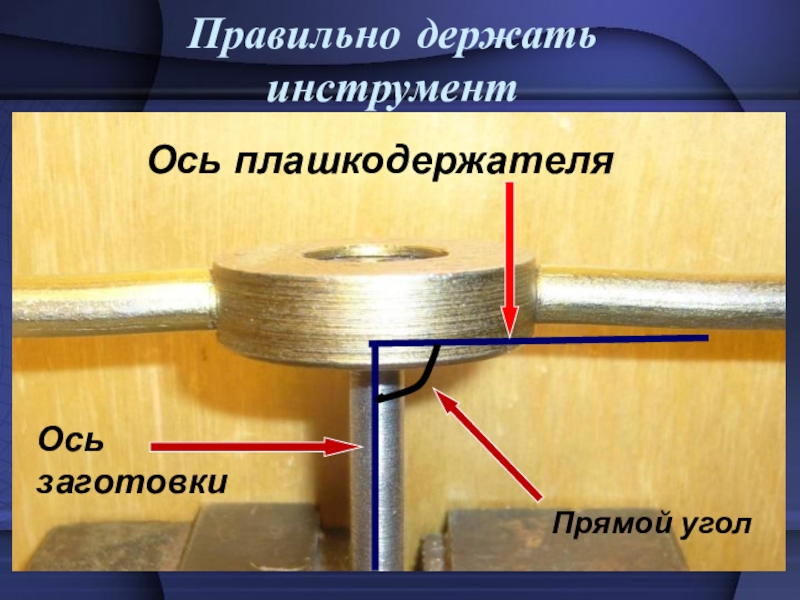

- 18. Правильно держать инструмент Ось заготовкиОсь плашкодержателяПрямой угол
- 19. Нажать ладонью правой руки на корпус плашкодержателяЛевой рукой вращать по часовой стрелке до полного врезания плашки
- 20. Берем плашкодержатель двумя руками делаем один оборот
- 21. Проверить качество нарезанной резьбы гайкой соответствующего размера
- 22. Правила техники безопасности при нарезании резьбы

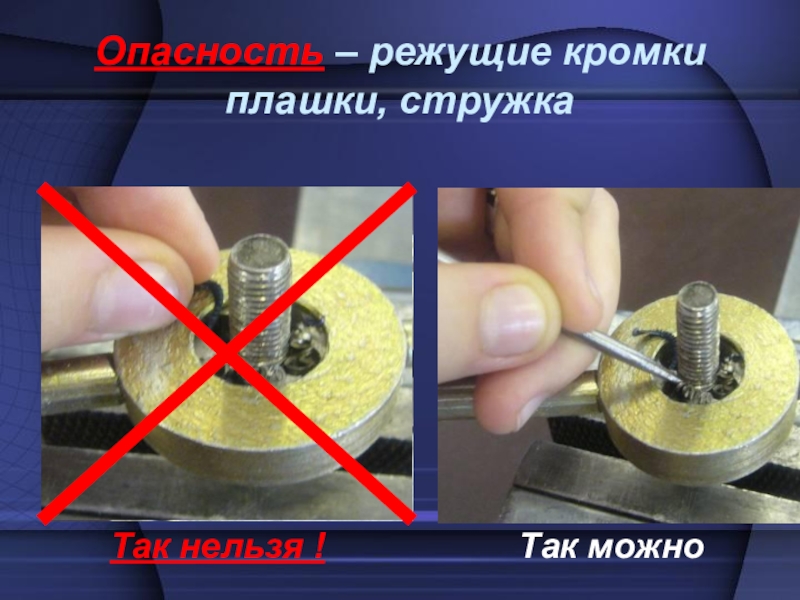

- 23. Опасность – режущие кромки плашки, стружкаТак нельзя !Так можно

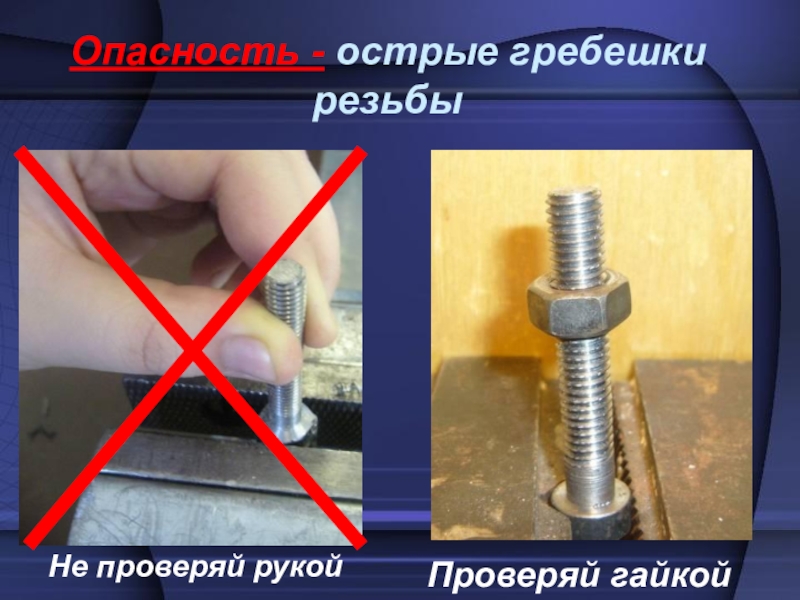

- 24. Опасность - острые гребешки резьбыНе проверяй рукойПроверяй гайкой

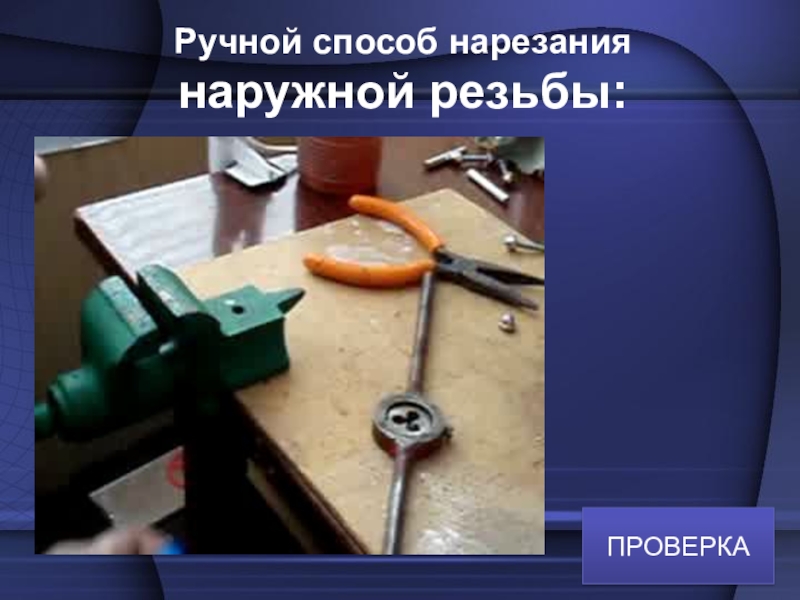

- 25. Ручной способ нарезания наружной резьбы:ПРОВЕРКА
- 26. ПРАКТИЧЕСКАЯ ЧАСТЬпрактическое задание - ИЗГОТОВЛЕНИЕ ШПИЛЬКИ

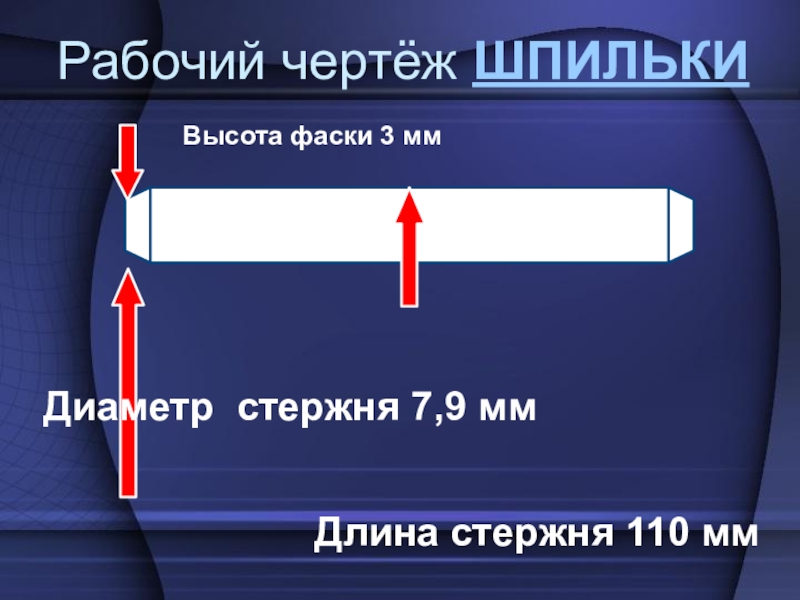

- 27. Рабочий чертёж ШПИЛЬКИДлина стержня 110 мм Диаметр стержня 7,9 мм Высота фаски 3 мм
- 28. Размеры шпилькиНарезать резьбу на длину 40 ммНарезать

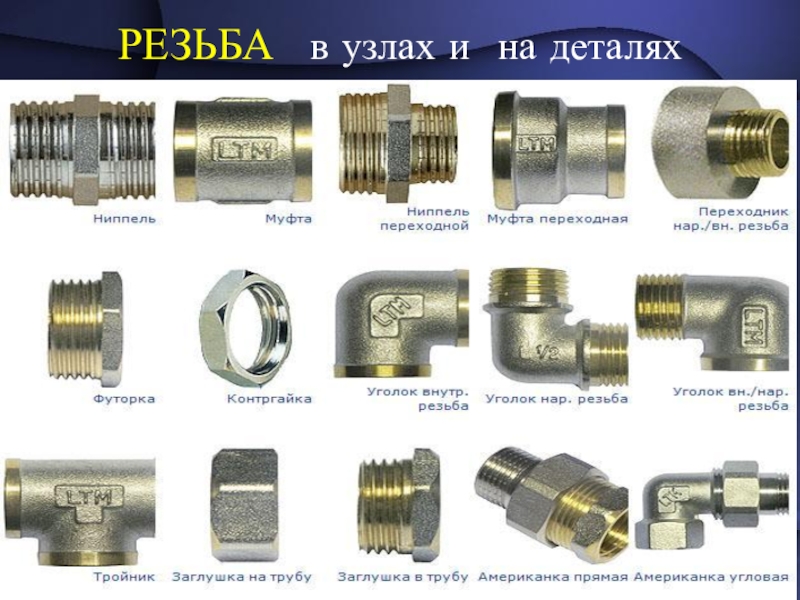

РЕЗЬБА в узлах и на деталях
Слайд 4НАРЕЗАНИЕМ РЕЗЬБЫ - называется
Процесс получения винтовой линии определённого профиля
на поверхности стержня
или в отверстии, путём пластического деформирования, ручным или механизированным способом.
Слайд 6ПО НАПРАВЛЕНИЮ ВИНТОВОЙ ЛИНИИ:
ПРАВАЯ резьба – направление витков по часовой
стрелке (рис. А);
ЛЕВАЯ резьба - LH - направление витков против часовой стрелке (рис. Б)
ЛЕВАЯ резьба - LH - направление витков против часовой стрелке (рис. Б)
А
Б

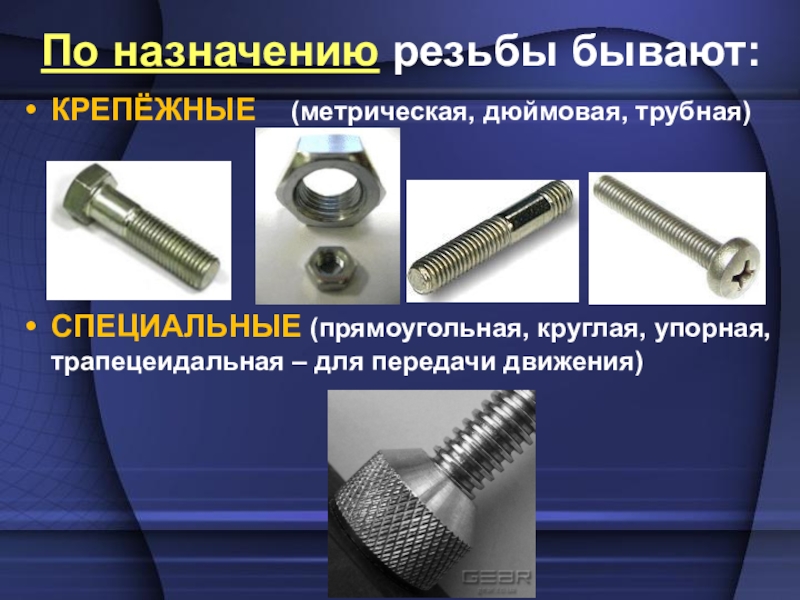

Слайд 7По назначению резьбы бывают:
КРЕПЁЖНЫЕ (метрическая, дюймовая, трубная)
СПЕЦИАЛЬНЫЕ (прямоугольная, круглая, упорная,
трапецеидальная – для передачи движения)

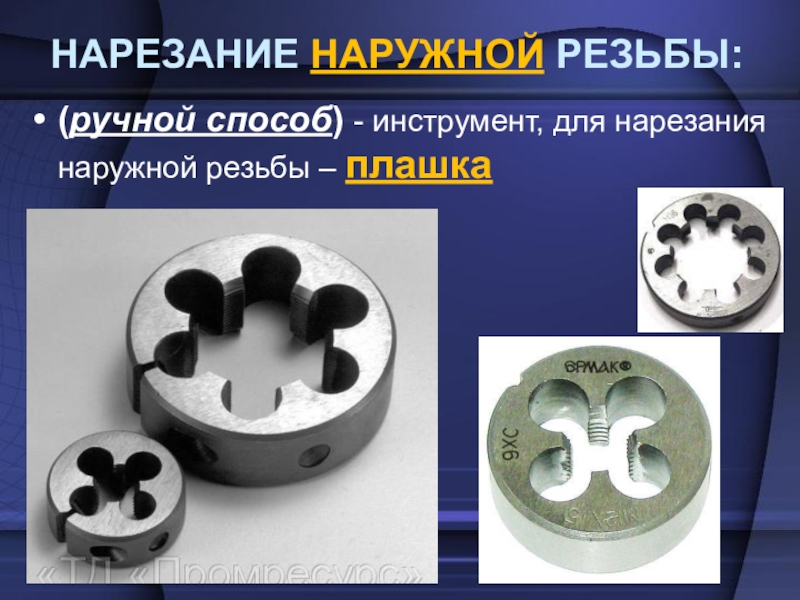

Слайд 8НАРЕЗАНИЕ НАРУЖНОЙ РЕЗЬБЫ:
(ручной способ) - инструмент, для нарезания наружной резьбы –
плашка

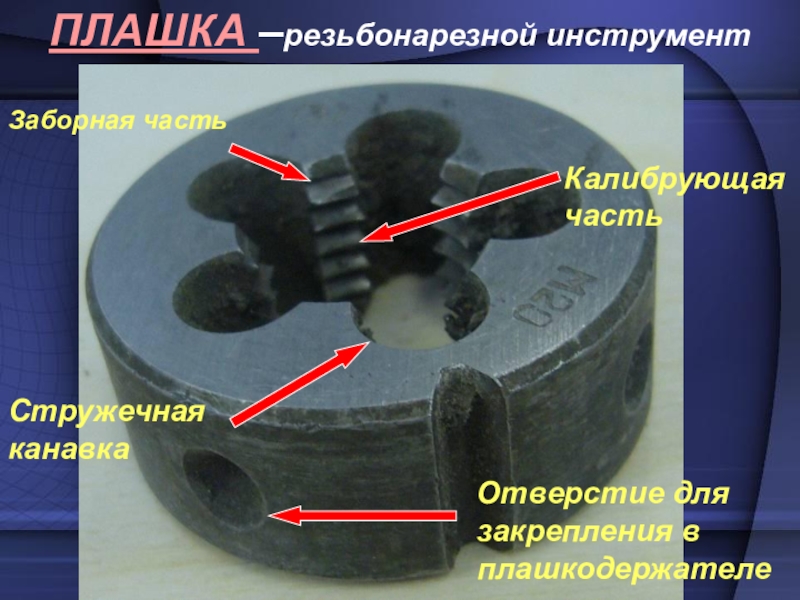

Слайд 9ПЛАШКА –резьбонарезной инструмент
Заборная часть
Калибрующая часть
Стружечная канавка
Отверстие для закрепления в плашкодержателе

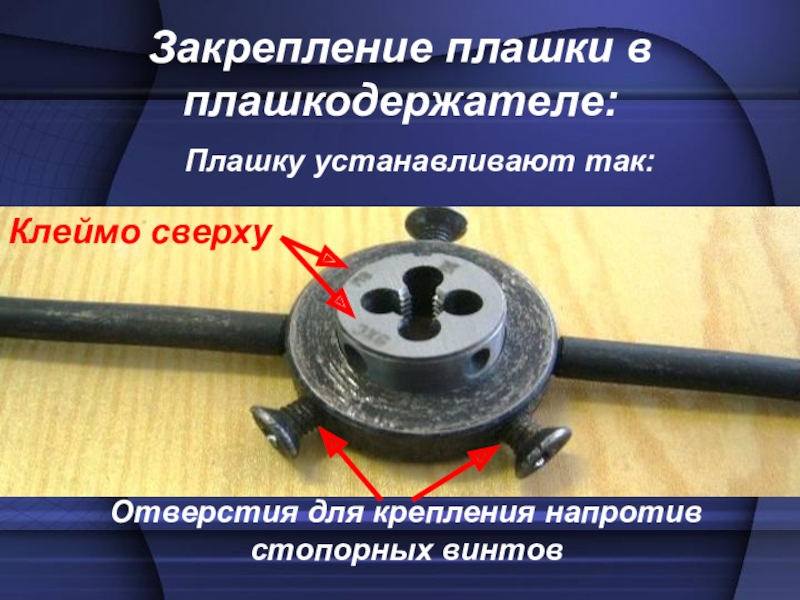

Слайд 12Закрепление плашки в плашкодержателе:
Плашку устанавливают так:
Клеймо сверху
Отверстия для крепления напротив стопорных
винтов

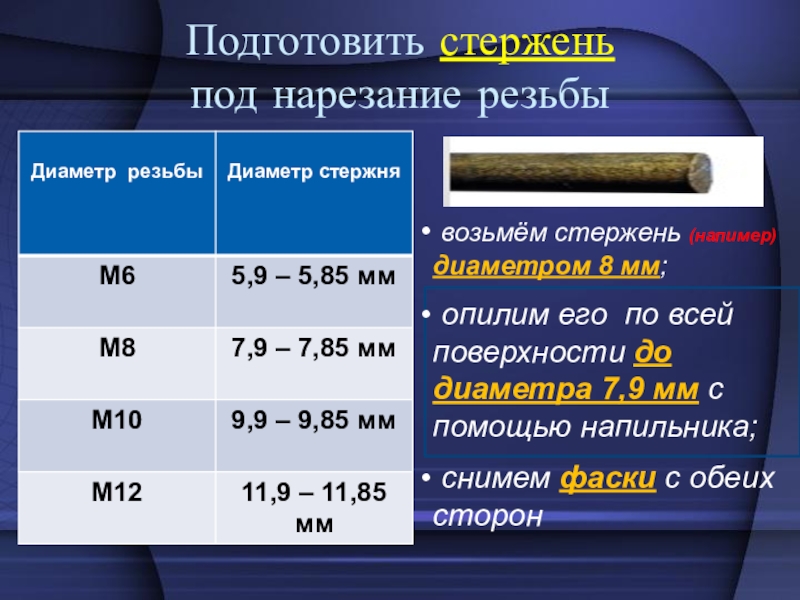

Слайд 14Подготовить стержень
под нарезание резьбы
возьмём стержень (напимер) диаметром 8 мм;
опилим его по всей поверхности до диаметра 7,9 мм с помощью напильника;
снимем фаски с обеих сторон
снимем фаски с обеих сторон

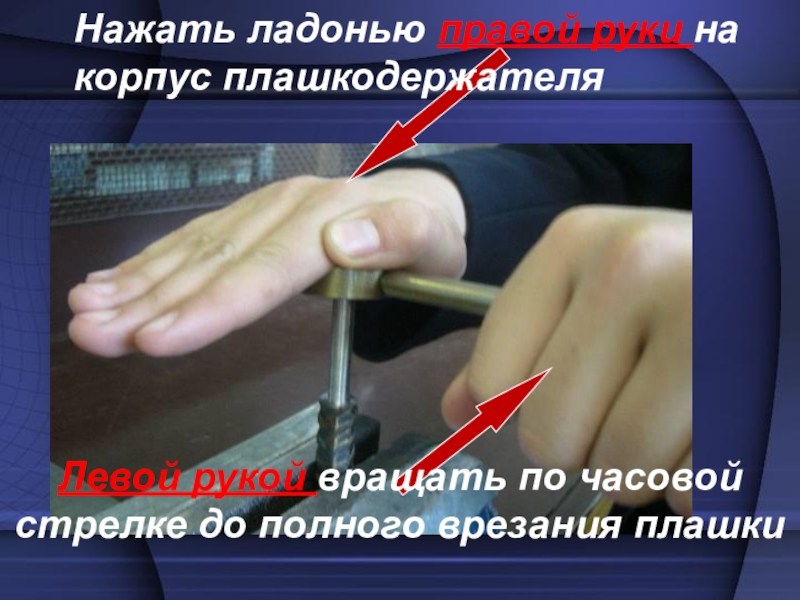

Слайд 19Нажать ладонью правой руки на корпус плашкодержателя
Левой рукой вращать по часовой
стрелке до полного врезания плашки

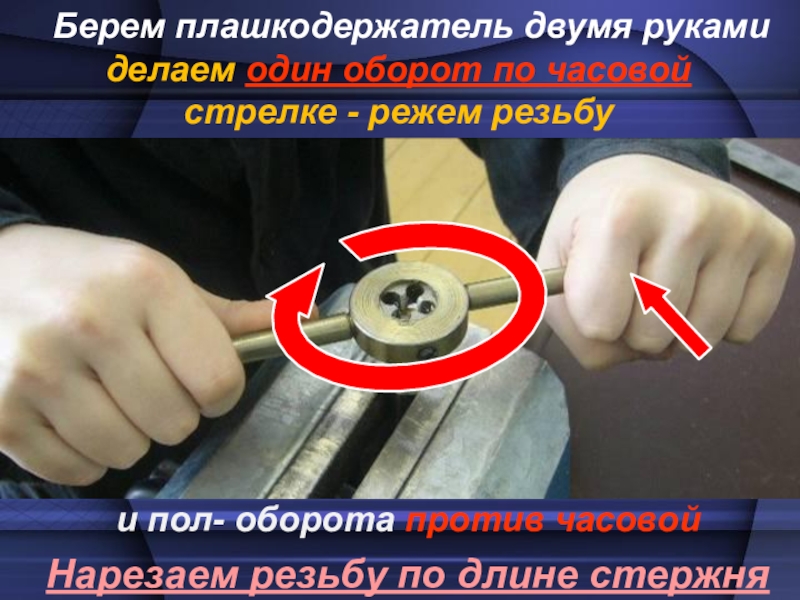

Слайд 20Берем плашкодержатель двумя руками
делаем один оборот по часовой стрелке -
режем резьбу
и пол- оборота против часовой
Нарезаем резьбу по длине стержня
Слайд 28Размеры шпильки
Нарезать резьбу на длину 40 мм
Нарезать резьбу на длину 40
мм
110 мм
30 мм
нет резьбы
40 мм
40 мм
