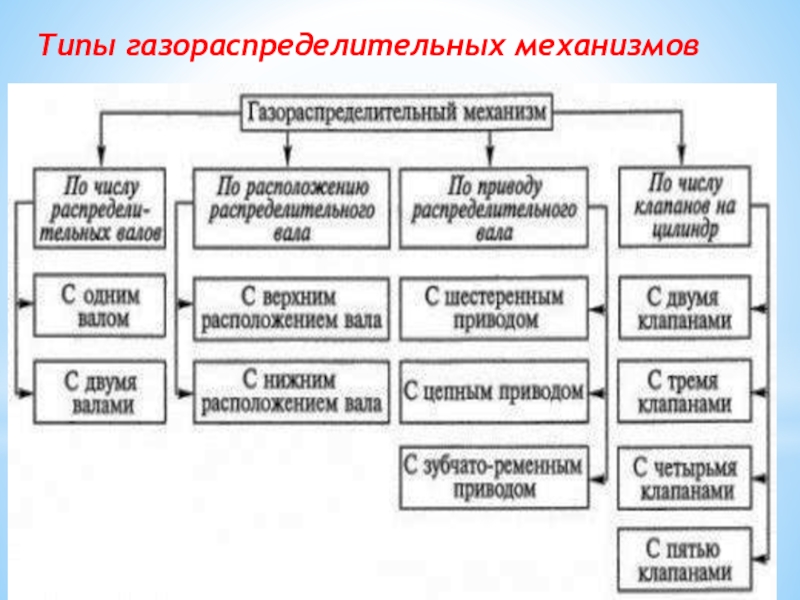

- 5. Типы газораспределительных механизмов

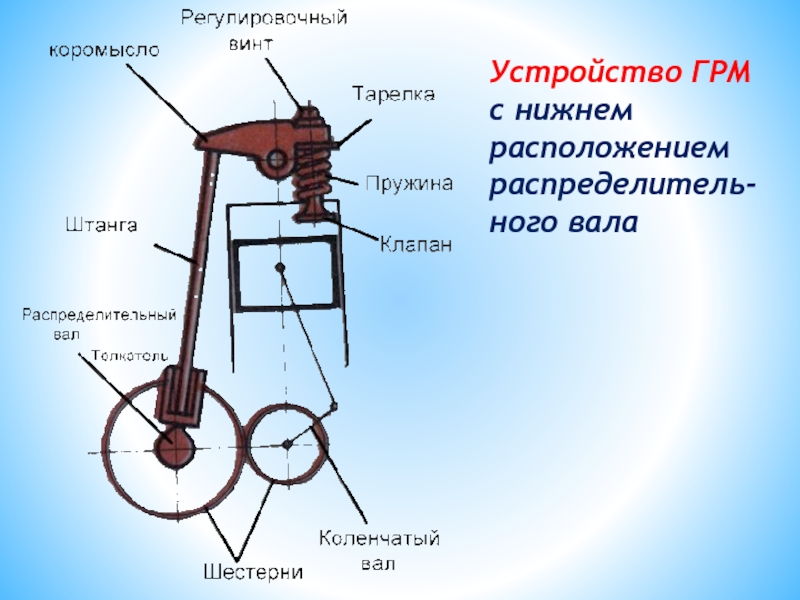

- 6. Устройство ГРМ с нижнем расположением распределитель-ного вала
- 7. Слайд 7
- 8. Привод распределитель-ного вала у большинства двигателей осуществляют
- 9. ГРМ с цепной передачей. При верхнем расположении
- 10. Верхнее расположение распределительного вала упрощает конструкцию двигателя,

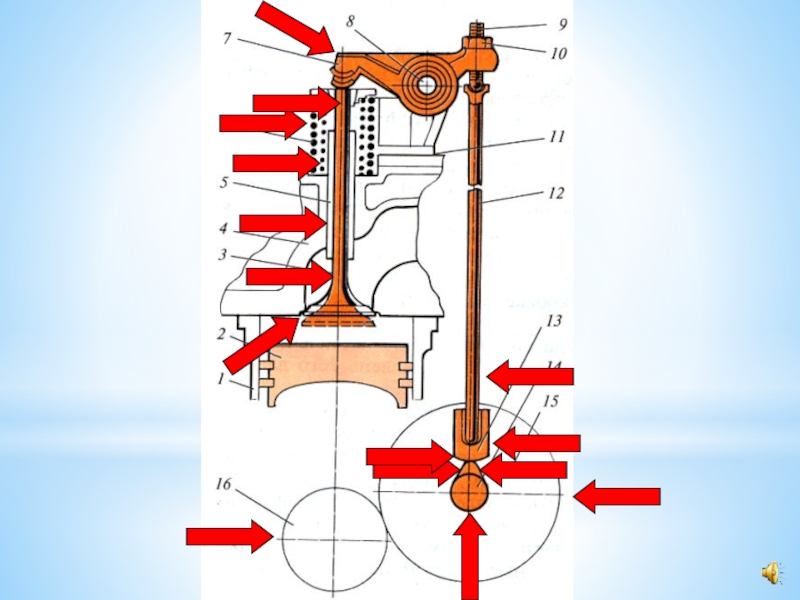

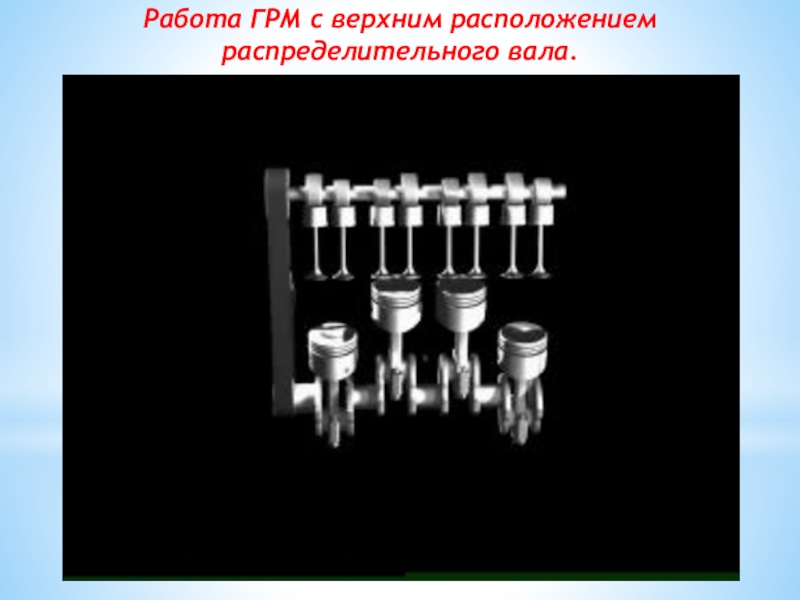

- 11. Работа ГРМ с верхним расположением распределительного вала.
- 12. -предназначены для впуска в цилиндры воздуха (рабочей
- 13. 1.Конические сухарики.2.Опорная шайба пружины.3.Стержень.4.Направляющая втулка.Стержень клапана перемещается
- 14. Седла 8 клапанов работают примерно в тех
- 15. Клапанные пружиныпредназначены для обеспе-чения плотной посадки клапанов
- 16. Коромысло-служит для передачи усилия от штанги к
- 17. Штанга передает усилие от толкателя к коромыслу,
- 18. Распределительный (кулачковый) вал предназначен для управления клапанами
- 19. Фазы газораспределения это углы
- 20. Декомпрессионный механизм дизелей тракторов применяется для облегчения проворачивания коленчатого вала при пуске холодного двигателя .
- 21. Установка газораспределения.
- 22. Регулировка тепловых зазоров клапанов. Коленчатый вал вращают
- 23. Домашнее задание . Техническое обслуживание. Возможные
- 24. Контрольные вопросы. 1.Назовите детали газораспределительного механизм ?
- 25. Слайд 25
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Слайд 29
- 30. Слайд 30
- 31. Слайд 31
Газораспределительным называется механизм, осуществляющий открытие и закрытие впускных и выпускных клапанов двигателя.
Слайд 1Разработал преподаватель
Сабинского аграрного колледжа
Фатхриев Рустам Рухылбаянович
Газораспределительный механизм

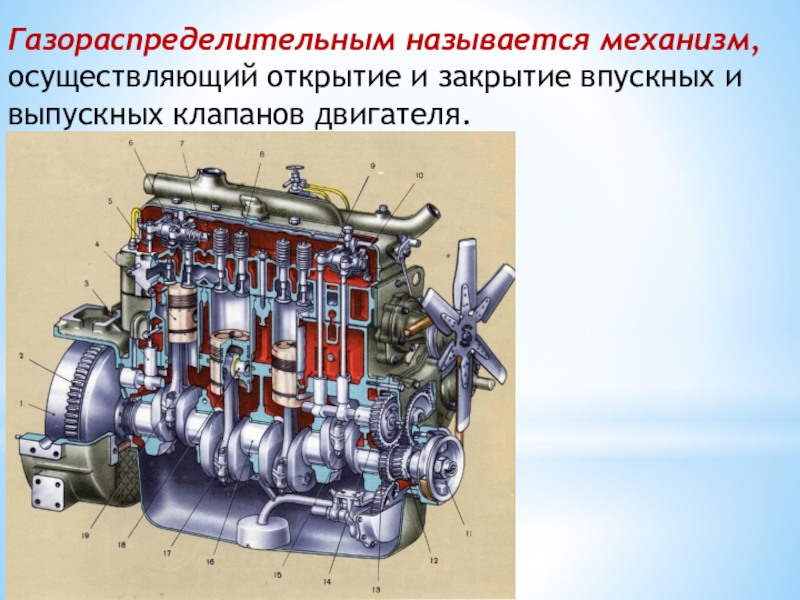

Слайд 2Газораспределительным называется механизм, осуществляющий открытие и закрытие впускных и выпускных клапанов
двигателя.
Слайд 3Газораспределительный механизм (ГРМ) служит для своевременного впуска горючей смеси или воздуха
в цилиндры двига-теля и выпуска из цилиндров отрабо-тавших газов
Слайд 4.
В двигателях автомобилей и тракторов применяются газораспределительные механизмы с верхним расположением
клапанов. Верхнее расположение клапанов позволяет увеличить степень сжатия двигателя, улучшить наполнение цилиндров горючей смесью или воздухом и упростить техническое обслуживание двигателя в эксплуатации.
Слайд 8Привод распределитель-ного вала у большинства двигателей осуществляют парой косозубых шестерен от
коленчатого вала двигателя.
В шестернях имеется установочные метки.
В шестернях имеется установочные метки.

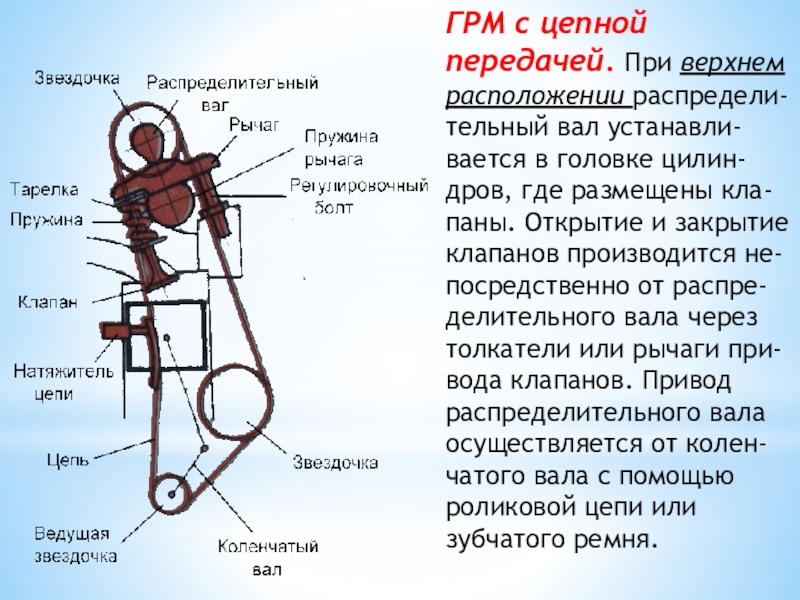

Слайд 9ГРМ с цепной передачей. При верхнем расположении распредели-тельный вал устанавли-вается в
головке цилин-дров, где размещены кла-паны. Открытие и закрытие клапанов производится не-посредственно от распре-делительного вала через толкатели или рычаги при-вода клапанов. Привод распределительного вала осуществляется от колен-чатого вала с помощью роликовой цепи или зубчатого ремня.

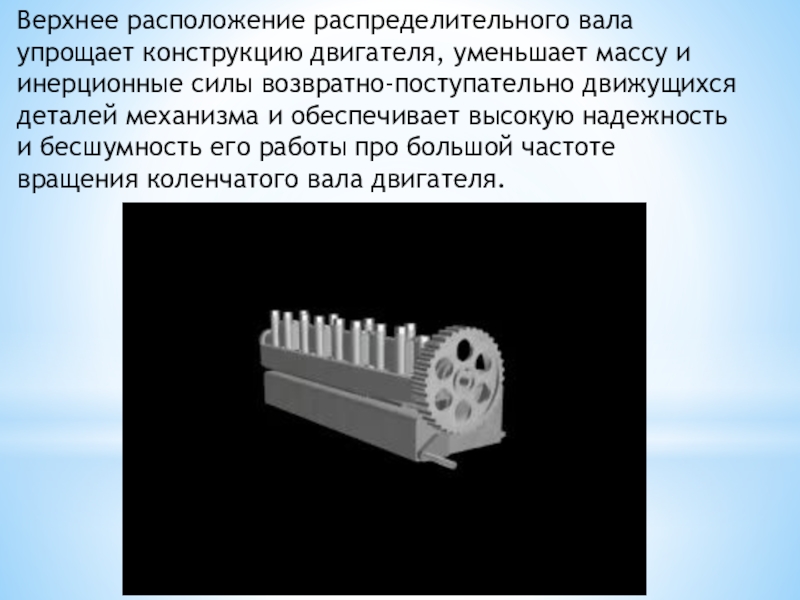

Слайд 10Верхнее расположение распределительного вала упрощает конструкцию двигателя, уменьшает массу и инерционные
силы возвратно-поступательно движущихся деталей механизма и обеспечивает высокую надежность и бесшумность его работы про большой частоте вращения коленчатого вала двигателя.

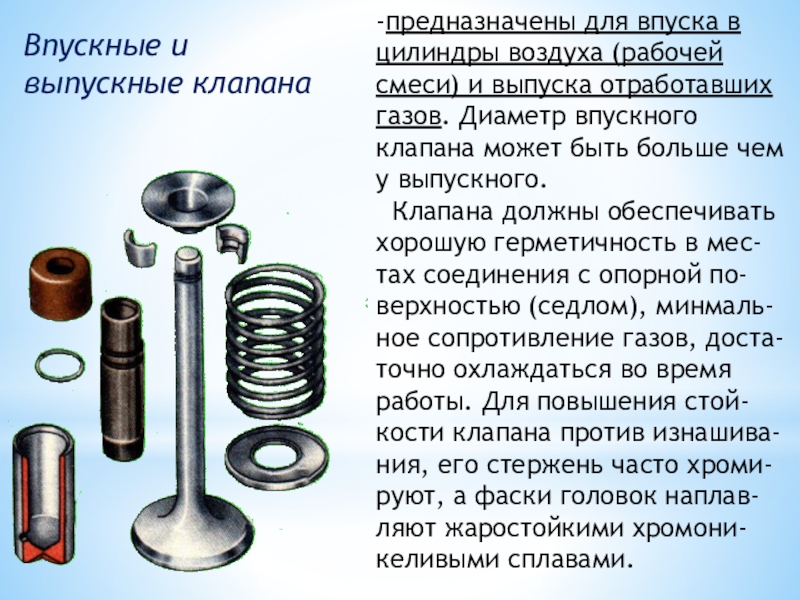

Слайд 12-предназначены для впуска в цилиндры воздуха (рабочей смеси) и выпуска отработавших
газов. Диаметр впускного клапана может быть больше чем у выпускного.
Клапана должны обеспечивать хорошую герметичность в мес-тах соединения с опорной по-верхностью (седлом), минмаль-ное сопротивление газов, доста-точно охлаждаться во время работы. Для повышения стой-кости клапана против изнашива-ния, его стержень часто хроми-руют, а фаски головок наплав-ляют жаростойкими хромони-келивыми сплавами.
Клапана должны обеспечивать хорошую герметичность в мес-тах соединения с опорной по-верхностью (седлом), минмаль-ное сопротивление газов, доста-точно охлаждаться во время работы. Для повышения стой-кости клапана против изнашива-ния, его стержень часто хроми-руют, а фаски головок наплав-ляют жаростойкими хромони-келивыми сплавами.
Впускные и выпускные клапана

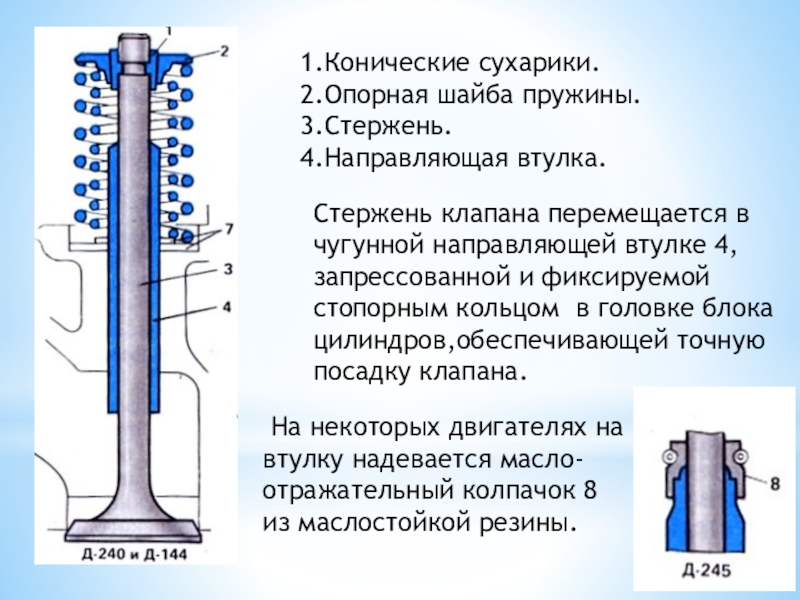

Слайд 131.Конические сухарики.
2.Опорная шайба пружины.
3.Стержень.
4.Направляющая втулка.
Стержень клапана перемещается в чугунной направляющей втулке
4, запрессованной и фиксируемой стопорным кольцом в головке блока цилиндров,обеспечивающей точную посадку клапана.
На некоторых двигателях на втулку надевается масло-отражательный колпачок 8 из маслостойкой резины.

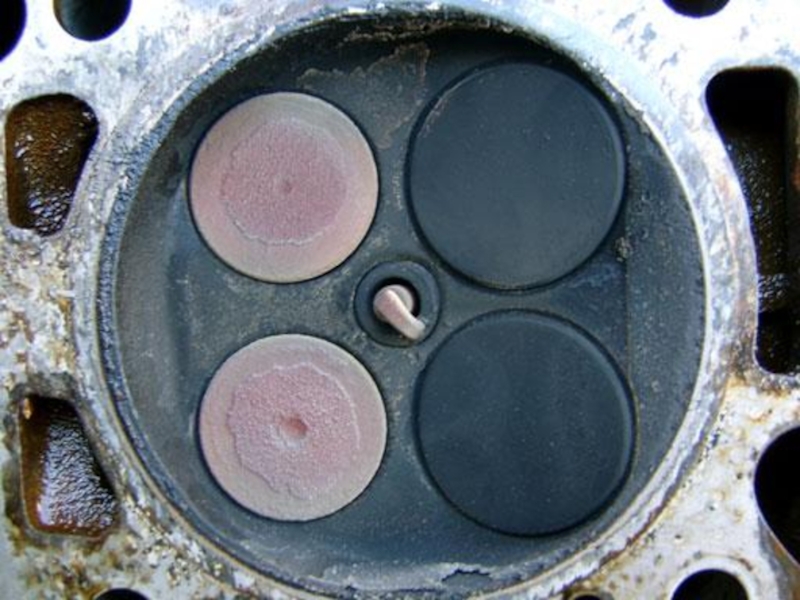

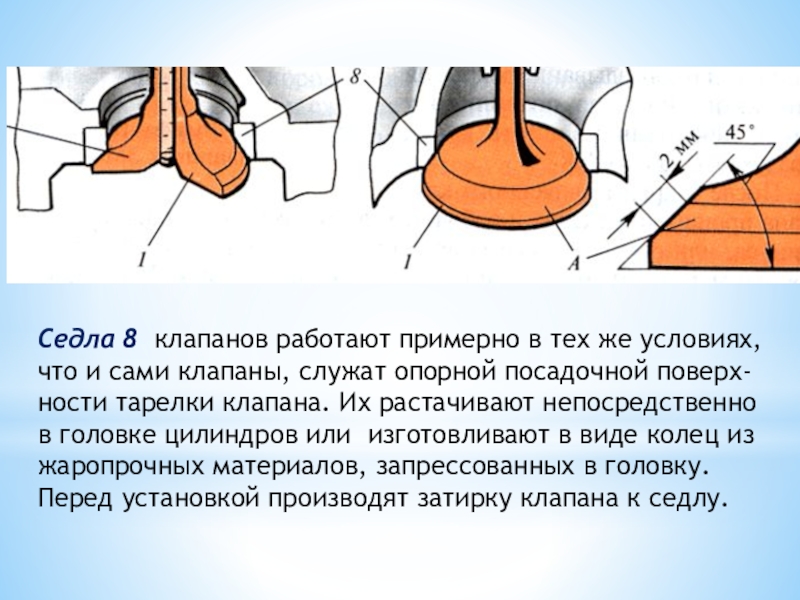

Слайд 14Седла 8 клапанов работают примерно в тех же условиях, что и
сами клапаны, служат опорной посадочной поверх-ности тарелки клапана. Их растачивают непосредственно в головке цилиндров или изготовливают в виде колец из жаропрочных материалов, запрессованных в головку. Перед установкой производят затирку клапана к седлу.

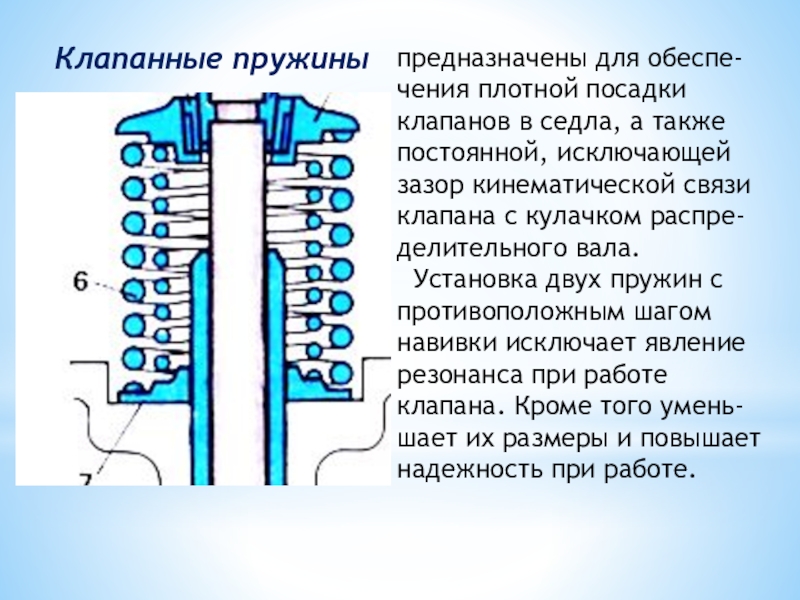

Слайд 15Клапанные пружины
предназначены для обеспе-чения плотной посадки клапанов в седла, а также
постоянной, исключающей зазор кинематической связи клапана с кулачком распре-делительного вала.
Установка двух пружин с противоположным шагом навивки исключает явление резонанса при работе клапана. Кроме того умень-шает их размеры и повышает надежность при работе.
Установка двух пружин с противоположным шагом навивки исключает явление резонанса при работе клапана. Кроме того умень-шает их размеры и повышает надежность при работе.

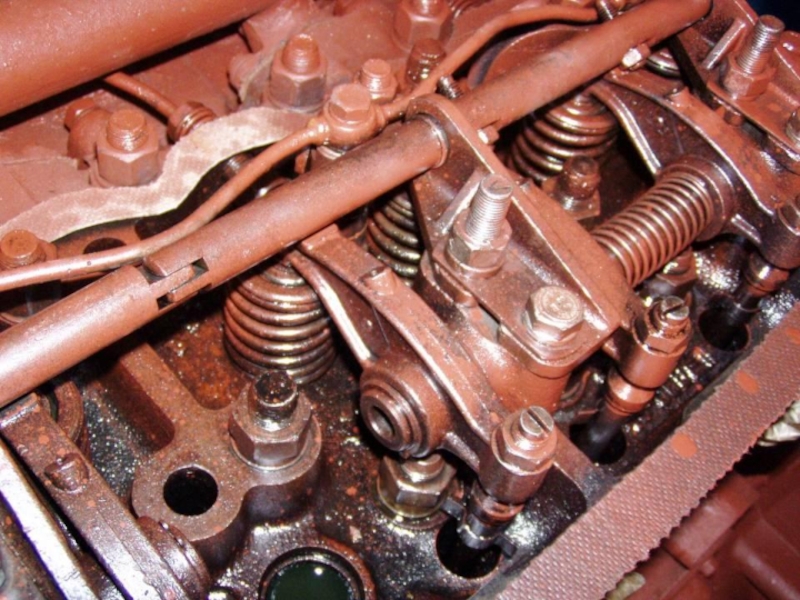

Слайд 16Коромысло-
служит для передачи усилия от штанги к стержню клапана. В короткое
плечо ввернут регулировоч-ный винт с контрогай-кой. Коромысло на оси устанавливают на бронзовые втулки.

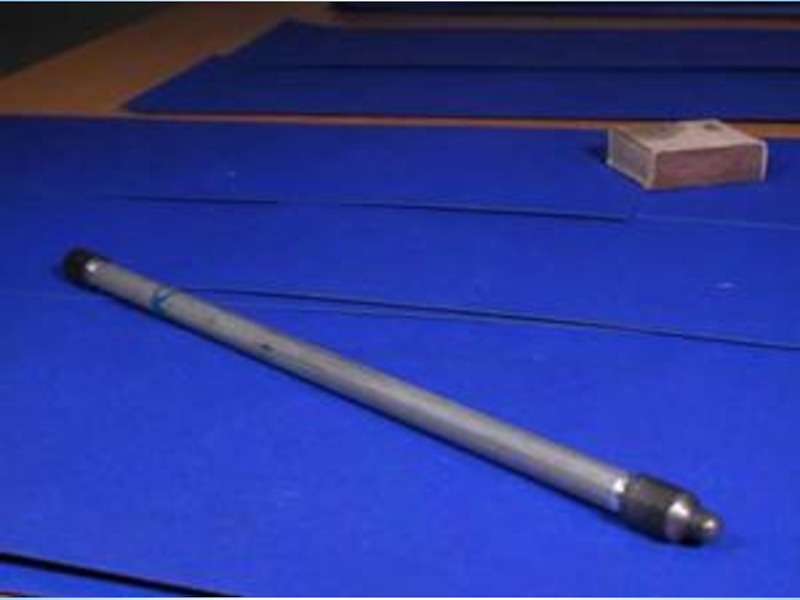

Слайд 17Штанга передает усилие от толкателя к коромыслу, она должна обладать большой
продольной жесткостью, иметь минимальную массу и высокую износостойкость рабочих поверхностей.
Толкатели цилиндрической формы передают усилие от кулачков распределительного вала как к штангам, так и непосредственно к клапанам. Опорные поверхности толкателей могут быть оснащены роликом

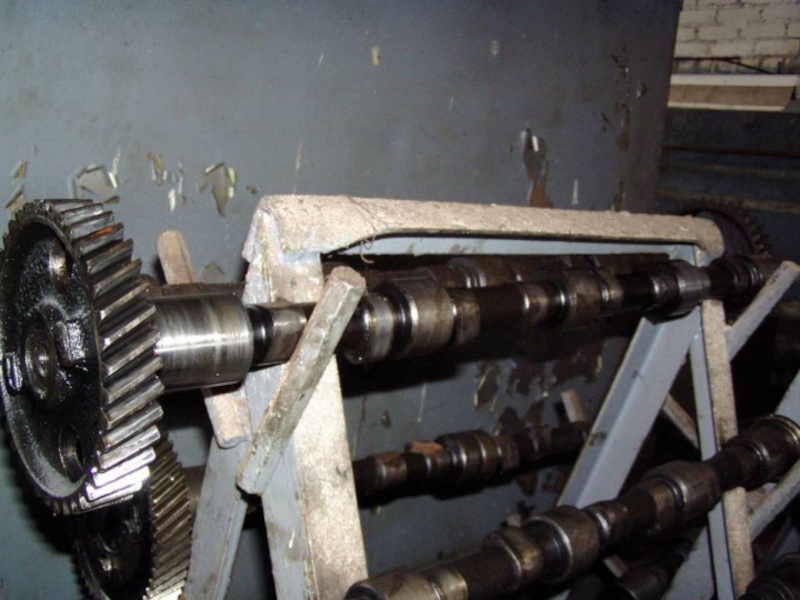

Слайд 18Распределительный (кулачковый) вал предназначен для управления клапанами механизма газораспреде-ления, а также
для привода узлов смазочной системы , систем питания и зажигания. На цилиндрической части вала расположены кулачки 16 и опорные шейки 17. Вращение получает от коленчатого вала при помощи шестерни 18.

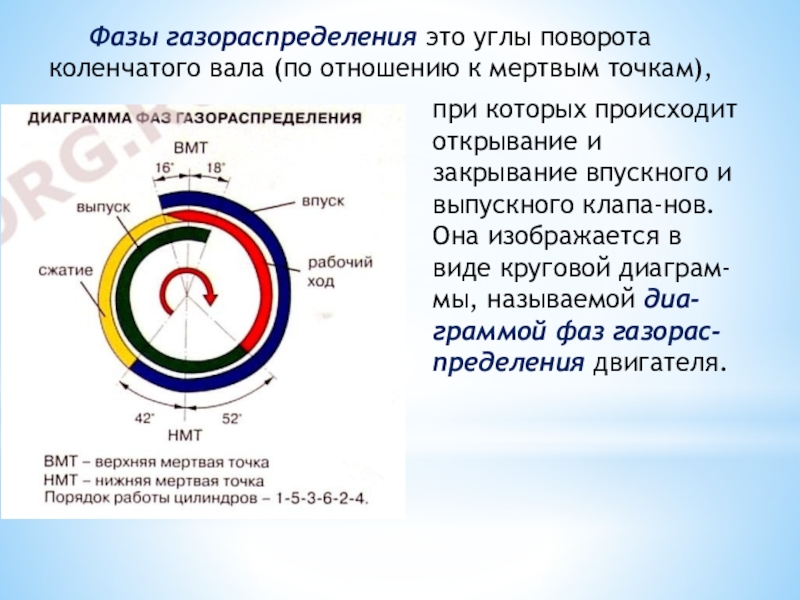

Слайд 19 Фазы газораспределения это углы поворота коленчатого вала (по
отношению к мертвым точкам),
при которых происходит открывание и закрывание впускного и выпускного клапа-нов.Она изображается в виде круговой диаграм-мы, называемой диа-граммой фаз газорас-пределения двигателя.

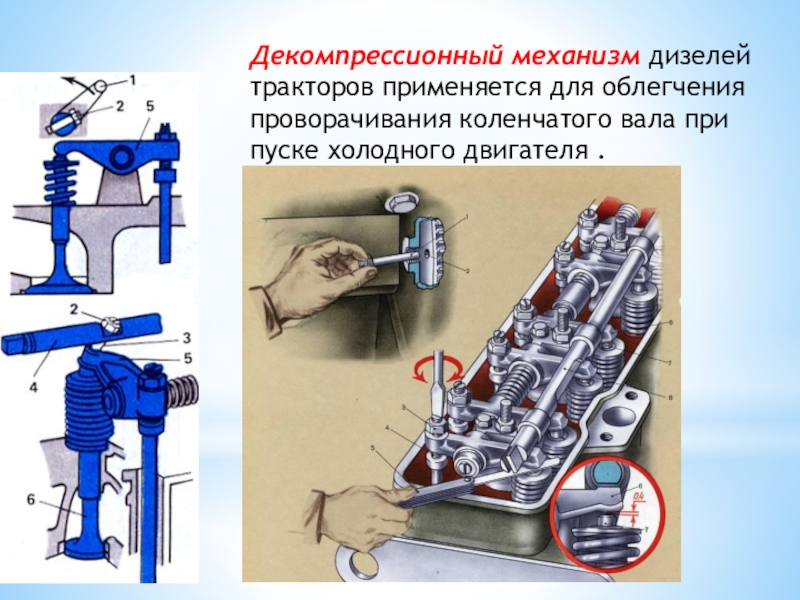

Слайд 20Декомпрессионный механизм дизелей тракторов применяется для облегчения проворачивания коленчатого вала при
пуске холодного двигателя .

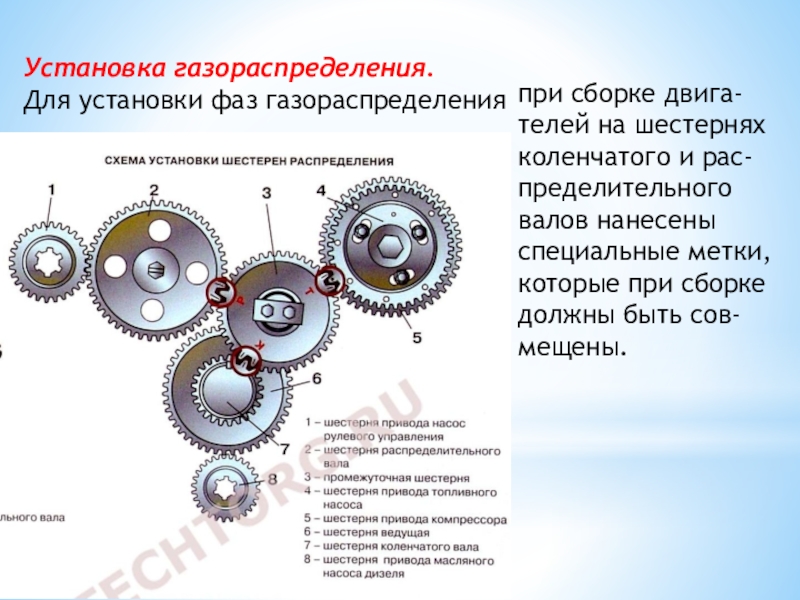

Слайд 21Установка газораспределения.
Для установки фаз газораспределения
при сборке двига-телей на шестернях коленчатого и рас-пределительного валов нанесены специальные метки, которые при сборке должны быть сов-мещены.

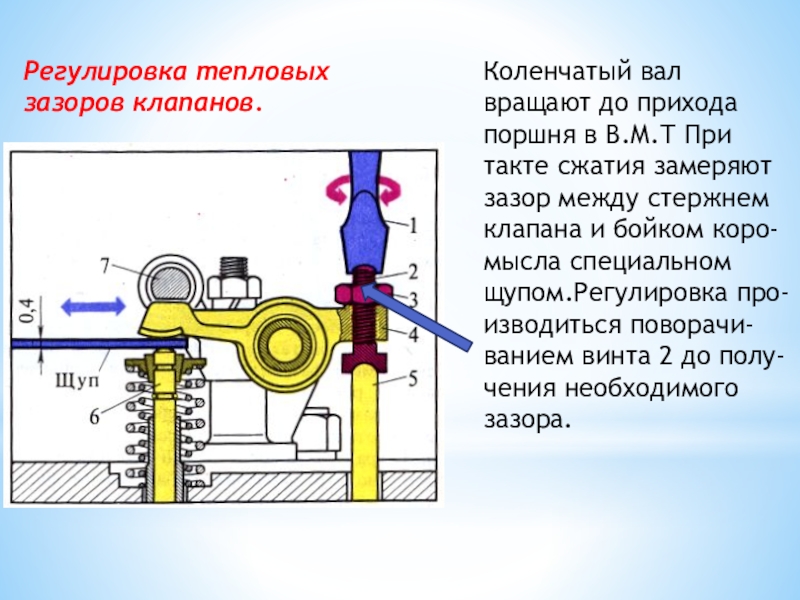

Слайд 22Регулировка тепловых зазоров клапанов.
Коленчатый вал вращают до прихода поршня в
В.М.Т При такте сжатия замеряют зазор между стержнем клапана и бойком коро-мысла специальном щупом.Регулировка про-изводиться поворачи-ванием винта 2 до полу-чения необходимого зазора.
Слайд 23Домашнее задание .
Техническое обслуживание. Возможные неисправности изучить самостоятельно.
Учебник 2 стр.47-48.

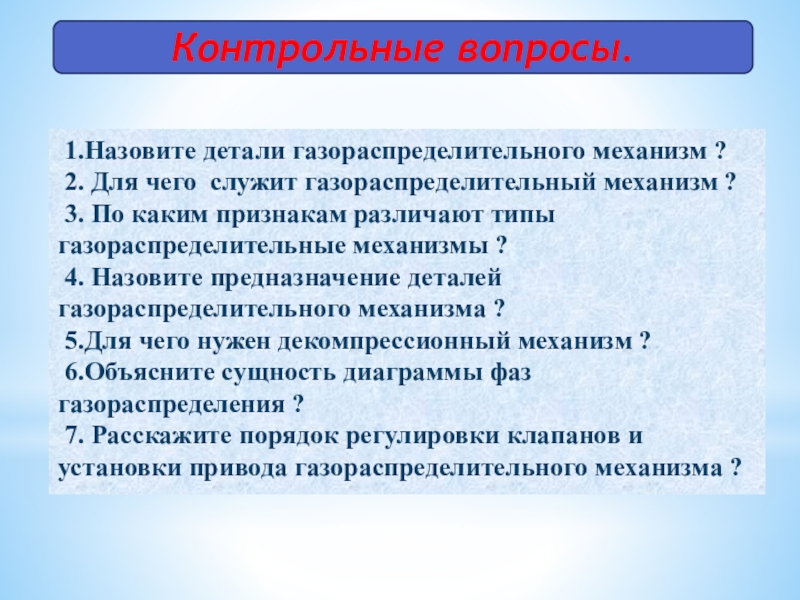

Слайд 24Контрольные вопросы.
1.Назовите детали газораспределительного механизм ?
2. Для чего служит
газораспределительный механизм ?
3. По каким признакам различают типы газораспределительные механизмы ?
4. Назовите предназначение деталей газораспределительного механизма ?
5.Для чего нужен декомпрессионный механизм ?
6.Объясните сущность диаграммы фаз газораспределения ?
7. Расскажите порядок регулировки клапанов и установки привода газораспределительного механизма ?
